Чертежи стропильной системы мансардной крыши с дополнительным скатом — изготовление, монтаж и расчет
Стабильность каркаса мансардной крыши с жилым чердаком зависит от тщательности монтажа стропильной системы. Процесс этот довольно сложный, так как требуется учесть несколько существенных факторов, которые оказывают влияние на конструкцию стропил.
Устройство стропильной системы для крыш мансардного типа было разработано французским архитектором Ф. Мансаром в 17 столетии. Что удивительно: многие технические решения относительно чердачных жилых помещений, которые предложены им, актуальны и сейчас. Именно благодаря Мансару появилась мода на высокие потолки и большие окна в мансардах – они существенно повысили уровень комфорта для людей, проживающих в них.
Типы мансардных крыш
Система стропил для кровель бывает двух видов:
- наслонной – в этом случае балки опираются на несущие стены дома;
- висячей – все элементы стропильной конструкции соединяют в ферму и общий каркас и монтируют на крайние опоры.
Тип возводимой мансардной крыши зависит от схемы устройства системы стропил:
- Односкатная наклонная. Кровля имеет плоскость, которая опирается на стены, имеющие разную высоту.
- Двускатная. Представляет собой кровлю с двумя плоскостями, расходящимися в стороны под определенной величиной угла.
- Ломанная. Является разновидностью двускатных крыш. Состоит из плоскостей, имеющих ломаную поверхность.
- Полувальмовая и вальмовая. У этих кровель четыре ската.
- Шатровая. Такая кровля может быть конической, пирамидальной, купольной.
- Сводчатая. Имеет параболические или округлые очертания.
Чаще всего можно встретить двускатный вариант мансардной крыши. Этот факт стал определяющим для архитектуры многих отечественных городов и поселков.
Когда возводится стропильная система двухскатной мансардной крыши — чертежи для нее составляют с учетом определенных данных, среди которых:
- геометрические параметры строения;
- вид кровельного материала;
- климатические и погодные нагрузки;
- рельеф участка и окружающей местности.

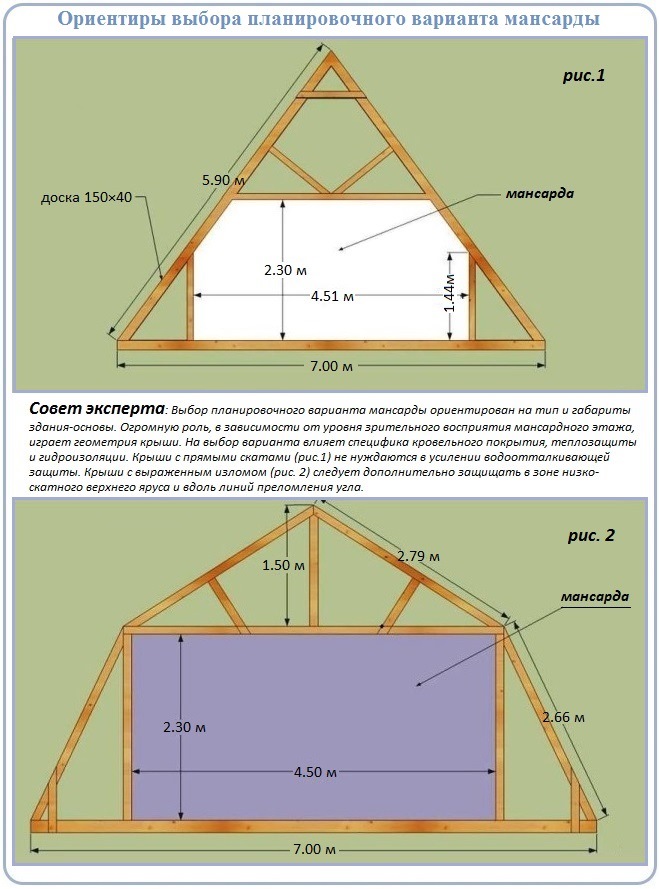

При разработке проекта следует помнить, что при необходимости иметь большую полезную мансардную площадь, угол наклона стропил нужно делать меньше.
Порядок расчета стропил
Грамотно и точно сделанный расчет стропильной системы мансардной крыши позволит соорудить прочную и надежную конструкцию, способную прослужить много лет.
При проведении вычислений учитывают:
- вес элементов мансардного помещения;
- ветровые и снеговые нагрузки.
Поскольку данные показатели в разных климатических зонах разнятся, устройство стропильной системы крыш с мансардой может значительно отличаться. Методика расчета стропил при создании наслонных конструкций проще, чем висячих. В некоторых случаях кровельщики используют комбинированные варианты обустройства каркаса. Читайте также: «Каркас мансардной крыши, создание стропильной системы».
Когда предстоит строительство мансарды — чертежи стропил и сложные расчеты желательно доверить профессионалам с большим опытом подобной работы. Дело в том, что при выполнении вычислений используют математические формулы и разные коэффициенты.
Благодаря расчету веса кровли узнают величину нагрузки, которую выражают в килограммах на один «квадрат» стропильной конструкции. Обычно среднее значение данного параметра для жилых строений составляет около 50 кг/м².
Расчеты ветровых и снеговых нагрузок в регионах с неблагоприятными климатическими условиями указывают на то, что стропильные системы двускатных мансардных крыш нужно делать со спаренными стропилами и сплошной обрешеткой – они позволят избежать деформаций каркаса.
Этапы обустройства мансардной крыши

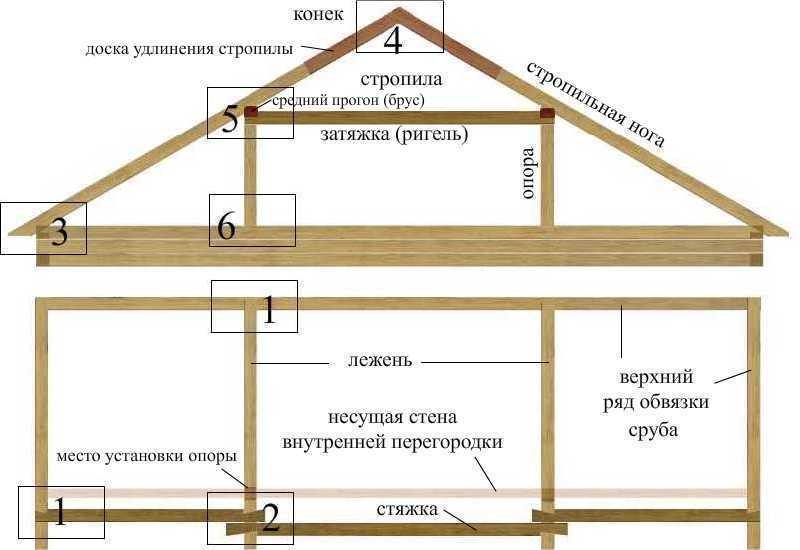

Стропильная система состоит из таких элементов:
- мауэрлат;
- коньковый брус;
- стропильные ноги;
- вертикальные стойки;
- наклонные подкосы.
С целью увеличения надежности каркаса кровли и придания ему необходимой жесткости между стропилами устанавливают подкосы, ригеля, стойки, подбалочники. Основание под настил кровельного покрытия делают разреженным или сплошным.

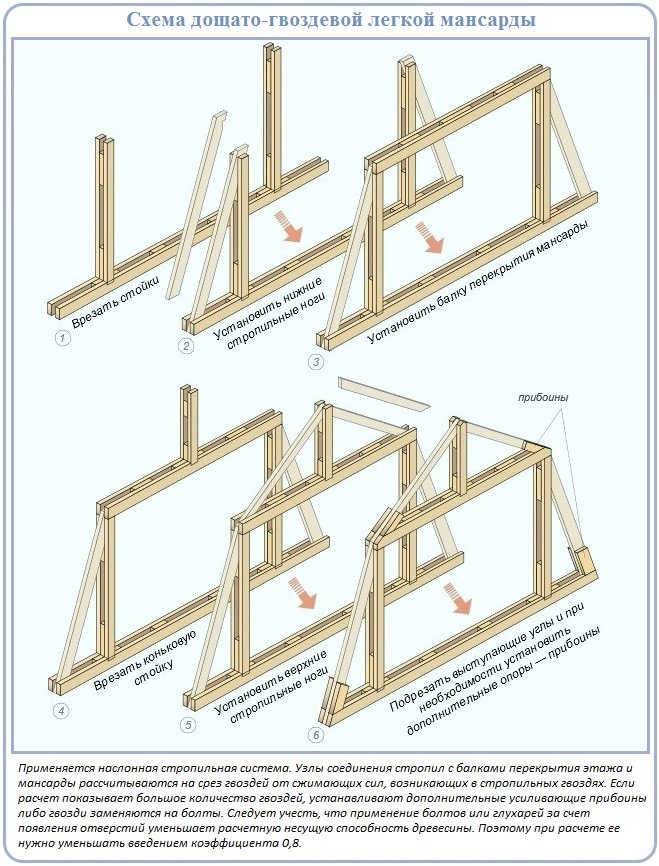

Монтаж стропильной системы мансардной двухскатной крыши – поэтапный процесс:
- Устанавливают верхний брус, имеющий сечение 10х10 или 15х15 сантиметров. Для его фиксации к стойкам задействуют металлические скобы, особые гвозди или саморезы. При этом на первый брус возлагается функция подстропильной рамы.
- Укладывают мауэрлат, являющийся одним из главных конструктивных элементов — на него оказываются немалые нагрузки за счет веса кровли и воздействия осадков и ветра. Для этого используют доски толщиной не менее 5 сантиметров или брус, наименьшее сечение которого составляет 5×10 сантиметров. Перед укладкой досок под ними обустраивают гидроизоляционный слой, чтобы влажный воздух не проникал в мауэрлат. Их фиксируют на стенах скобами и гвоздями. Дополнительно мауэрлат привязывают к несущим стенам при помощи толстой металлической проволоки, предварительно вмурованной в стены во время их возведения.
- Устанавливают стропильные ноги, соблюдая промежуток между ними, равный 60 –200 сантиметров.
- Прежде всего, монтируют крайние к фронтону стропила мансардной крыши. Потом при помощи уровня осуществляют установку других элементов конструкции.
- В верхней части каркаса соединяют между собой стропила.
- Монтируют коньковую балку – она требуется для кровли, длина которой превышает семь метров. Если данный параметр у крыши меньше, то этот элемент для стропильной системы не обязателен.
- Затем приступают к строительству обрешетки, укладке утеплителя и гидробарьера, а затем кровельного материала.
Как сделать стропильную систему правильно
До того как сделать стропильную систему мансардной крыши, следует ознакомиться с рядом правил:
- Стропила и прочие элементы чердачного жилого помещения нужно делать из балок, минимальное сечение которых составляет 10х10 сантиметров. Брус выбирают высококачественный, содержащий на один погонный метр не больше 3-х недостатков.
- Осуществляя крепление каркаса мансарды, задействуют специальные гвозди, металлические скобы и обвязку из проволоки.
- Влажность деревянных элементов для сооружения крыши с мансардой не должна превышать 15%.
- Все пиломатериалы нужно подвергать обработке препаратами и составами с антисептическим эффектом, предохраняющими от гниения.
- При строительстве кровли с мансардой оптимальным выбором считается хвойная древесина, менее подвержена воздействию влажного воздуха.
- Для вертикальных стоек используют деревянный брус сечением 10×10 сантиметров. Их устанавливают в строго вертикальной плоскости при помощи отвеса. Эти стойки являются основой стен будущей мансарды. Их затем обшивают листами фанеры, гипсокартоном или другим отделочным материалом.
- До того как крепить стропила мансардной крыши, необходимо уделить внимание закладке окон, поскольку потом изменить что-либо будет достаточно сложно.

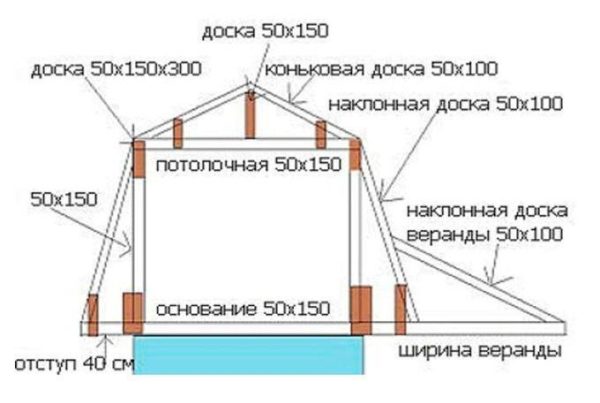

Устройство ломаной крыши мансарды по чертежам
Ломаная крыша является разновидностью двускатной. Ее используют при необходимости увеличения объема и жилой площади мансардного помещения. Владельцы дома задумываются над тем, как сделать ломаную мансардную крышу, когда хотят создать условия для более комфортного проживания на чердаке.
Стропильную систему для такой кровли рассчитывают по той же методике, что и для двухскатной. Основные этапы их строительства также аналогичны.
Но при возведении ломаной крыши придерживаются следующих правил:
- Доски, предназначенные для фиксации стропильных ног, утепляют по всей длине. Благодаря такой мере значительно уменьшаются потери тепла, тем самым создавая более благоприятную атмосферу в помещении.
- Сечение стропильных ног и шаг их монтажа, когда создается мансардная крыша с дополнительным скатом, должны соответствовать расчетным данным, учитывающим возможные воздействия и содержащим запас прочности.
- Поскольку устройство теплоизоляции приведет к появлению конденсата в месте соприкосновения холодной среды и теплой, применять пароизоляцию следует в обязательном порядке.
- Для создания теплоизоляции, нужно применять натуральные материалы, которые пожаробезопасны и экологически безвредны.
Особенности обустройства мансардного этажа
Установку стропил мансарды нужно выполнять так, чтобы каркас обеспечивал максимальную надежность, позволяющую выдержать вес кровельного пирога. Одновременно стропильная система должна быть легкой, чтобы снизить нагрузку на несущие стены строений.
По этой причине основным материалом для строительства мансардных этажей на сегодня по-прежнему является древесина, соответствующая этим требованиям. Для покрытия крыш в этом случае используют керамическую или металлическую черепицу, ондулин. Эти кровельные материалы позволяют создать надежное покрытие с отличными эксплуатационными характеристиками.
При обустройстве мансардного этажа нужно помнить, что в нем следует обеспечить более высокую степень теплоизоляции по сравнению с другими жилыми помещениями. Одновременно с этим необходимо качественно выполнить гидро- и пароизоляцию. Читайте также: «Как сделать стропильную систему своими руками».
Сколько стоит монтаж мансардной крыши?
Стоимость монтажа мансардной крыши зависит от нескольких факторов, таких как размер крыши, материалы, выбранные для покрытия, уклон крыши, сложность проекта, доступность строительной площадки и другие факторы.
В среднем, стоимость монтажа мансардной крыши может колебаться от 1500 до 4000 гривен за квадратный метр. Это включает в себя затраты на материалы, работу специалистов и другие расходы.
Однако, следует учитывать, что это только приблизительные цифры, и стоимость монтажа мансардной крыши может значительно варьироваться в зависимости от места и сложности проекта. Рекомендуется обратиться к профессиональным строителям и получить конкретную оценку стоимости для вашего конкретного проекта.
