- Общие сведения
- Особенности обустройства
- Достоинства и недостатки
- Виды мансардных конструкций
- Двускатная мансарда
- Односкатная мансарда
- Ломаная мансарда
- Мансарда с выносными консолями
- Двухуровневая мансарда
- Четырехскатная мансарда
- Мансарда под многощипцовой крышей
- Г-образная мансарда
- Стропильная система
- Висячие стропила
- Наслонные стропила
- Технология создания мансарды
- Кровельный материал
- Коротко о главном
Заказывайте строительство дома любой сложности под ключ у профессионалов
При выборе проекта будущего дома, люди руководствуются своими личными предпочтениями и ограниченным бюджетом. Для оптимизации затрат и максимального использования каждого квадратного метра полезной площади, многие предпочитают построить дом с мансардной крышей.
Общие сведения
Многие люди ассоциируют мансарду с жизнью творческих людей. К этому классу граждан относятся художники, музыканты, писатели. Ранее считалось, что лучшим местом для их творчества являются самый верхний этаж, находящийся непосредственно под крышей здания. Здесь обычно находились малоосвещенные неотапливаемые помещения хозяйственного назначения.
Сегодня дом с мансардной крышей – популярный вариант частного жилого строения. Он может иметь разнообразный дизайн, форму, архитектурный стиль. Постройка отличается необычными комбинациями окон и даже балконов. Крыша мансардного типа позволяет существенно расширить жилую площадь здания. При этом не требуется возводить отдельный этаж.
Мансарда представляет собой каркасную конструкцию. Эта разновидность крыш названа в честь Франсуа Мансар. Он был французским архитектором. Однако первую конструкцию такого вида возвел Пьер Леско, который принимал участие в создании Нотр-Дам де Пари и даже Лувра.
На заметку! Ранее в мансардных этажах селились люди с небольшим достатком. Сегодня крыши с жилыми помещениями возводятся повсеместно. Они часто встречаются в домах обеспеченных граждан.

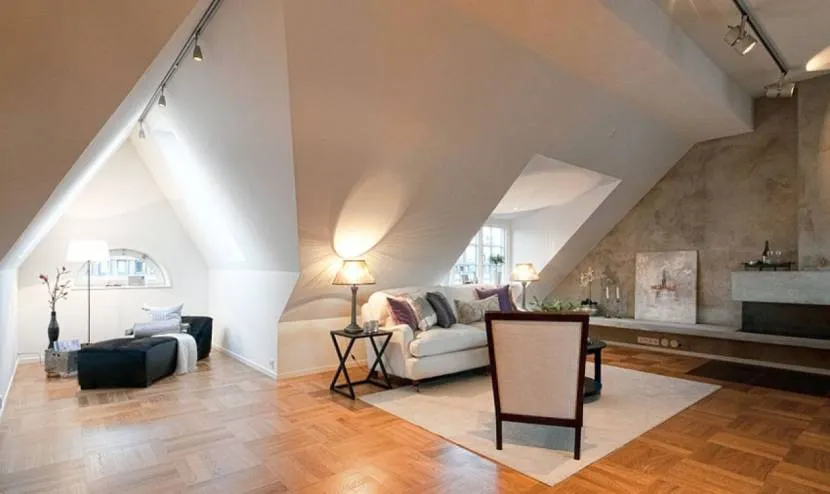

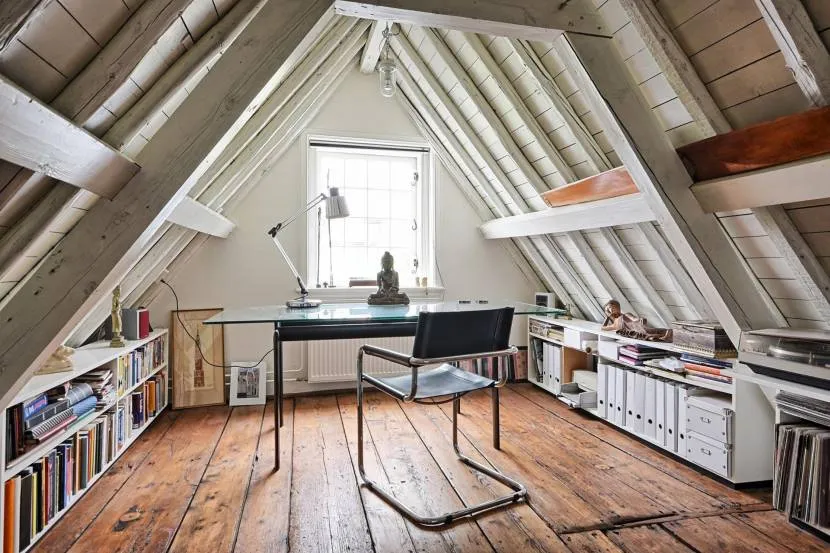

Современная мансарда может включать помещения разного назначения. Многие домовладельцы под крышей устраивают:
- библиотеку;
- мастерскую;
- кабинет;
- гардеробную.
Однако чаще мансарда используется для обустройства полноценных жилых помещений с нормативной высотой минимум 2,5 м. Это родительская спальня, детские и гостевые комнаты. В зависимости от размеров дома на этом же уровне могут находиться дополнительные санузлы.
Особенности обустройства
При строительстве мансардных крыш обязательно учитывают климатические условия местности. Россия отличается холодными зимами. В этот период происходят резкие перепады температуры воздуха. В связи с этим установка мансардной крыши подразумевает монтаж звуко, тепло- и пароизоляционных материалов и создание вентиляционных зазоров. При этом конструкция должна быть максимально функциональной и соответствовать архитектурному стилю здания.
Уровень комфорта в мансарде напрямую зависит от качества используемого утеплителя. Теплоизоляционный материал обязан сохранять тепло в зимний период и защищать помещения от жары летом, обеспечивая в них легкую прохладу.

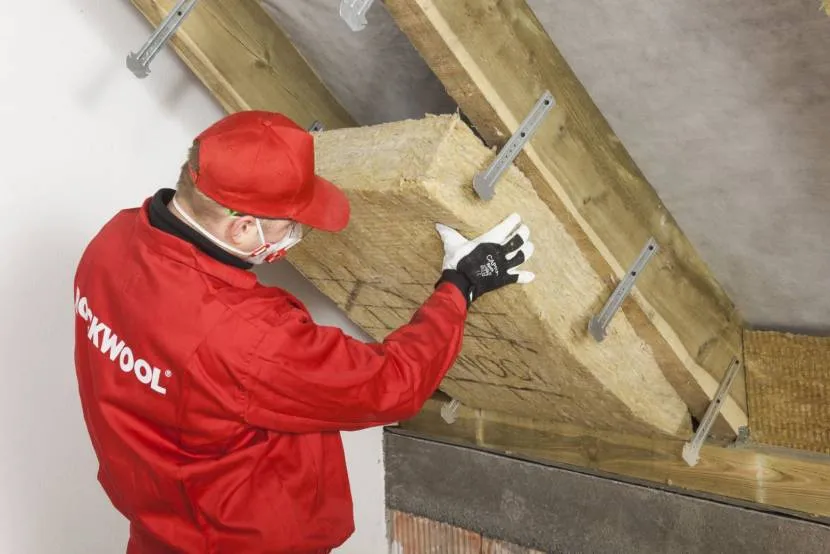

Утеплитель монтируют на стенах, потолке и даже полу мансардного этажа. Материал подбирают после разработки плана этажа, на котором должны быть указаны все коммуникации. На нем также желательно обозначить теплопроводность материалов, используемых при строительстве несущих конструкций дома. Поэтому рекомендуется за помощью обращаться к специалистам. Они не только разработают чертежи постройки, но и рассчитают и подберут оптимальные варианты всех материалов.

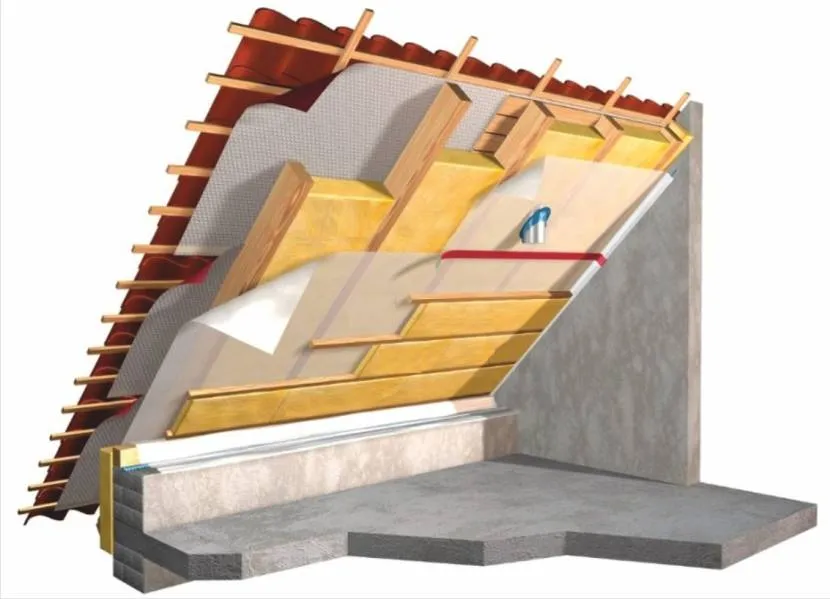

Так, мансардная кровля, конструкция которой представляет собой многослойный «пирог», создается путем:
- укладки пароизоляции;
- монтажа утеплителя;
- выполнения вентиляционного зазора;
- закрепления гидроизоляции;
- настила кровельного покрытия.
Важно соблюсти именно такую последовательность, чтобы провести качественное утепление. При устройстве «пирога» особое внимание уделяют утеплительному материалу и вентиляции. При теплоизоляции крыши чаще используют:
- Минеральную вату.
Эта разновидность теплоизоляционного материала чаще всего применяется при утеплении строительных конструкций. Он хорошо выдерживает перепады температуры, обладает высокой тепло- и звукоизоляционной способностью. Минеральная вата – это экологически чистый и пожаробезопасный материал. Производители его изготавливают в рулонах, в виде матов и плит. Минеральная вата будет эффективно выполнять свое предназначение только при хорошей вентиляции.
- Пенопласт.
Еще одна разновидность популярного утеплительного материала. Пенопласт отличается небольшой плотностью, но обладает хорошими прочностными характеристиками. Это звуконепроницаемый и стойкий к коррозии материал. При этом он привлекает грызунов, легко воспламеняется и во время горения выделяет токсичные вещества.

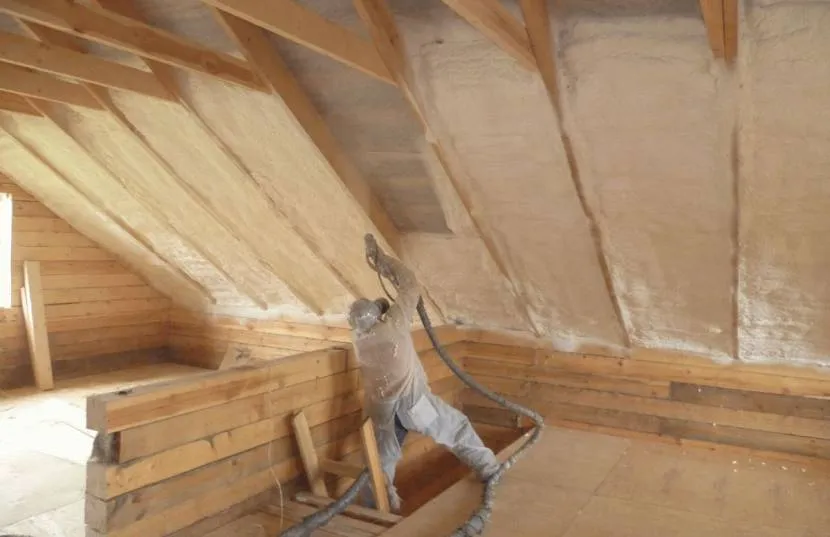

- Пенополиуретан.
Современная разновидность теплоизоляционного прочного и влагостойкого материала. На пенополиуретане не развивается плесень. При этом он не выделяет токсичных веществ. Однако для его монтажа требуется специальное оборудование, с помощью которого на поверхности наносится пенный состав.
Монтаж мансардной крыши сопровождается установкой окон. Их вид и размер влияет на степень теплоизоляции этого уровня дома. Габариты окон подбираются в зависимости от расстояния между стропилами. Если стандартные конструкции не подходят, тогда их изготавливают на заказ.
Основной отличительной чертой мансардных окон является способ открывания. Изготавливают среднеповоротные конструкции, а также с нижней, боковой или приподнятой осью вращения. Производят еще изделия, у которых створка поворачивается на 180º. Большей популярностью пользуются конструкции с центральной осью. Их очень удобно мыть.
Отдельную группу окон составляют изделия с дистанционным управлением. Такие конструкции особенно удобно открывать и закрывать, когда они смонтированы на значительной высоте. Многие производители их предлагают вместе с датчиками дождя.

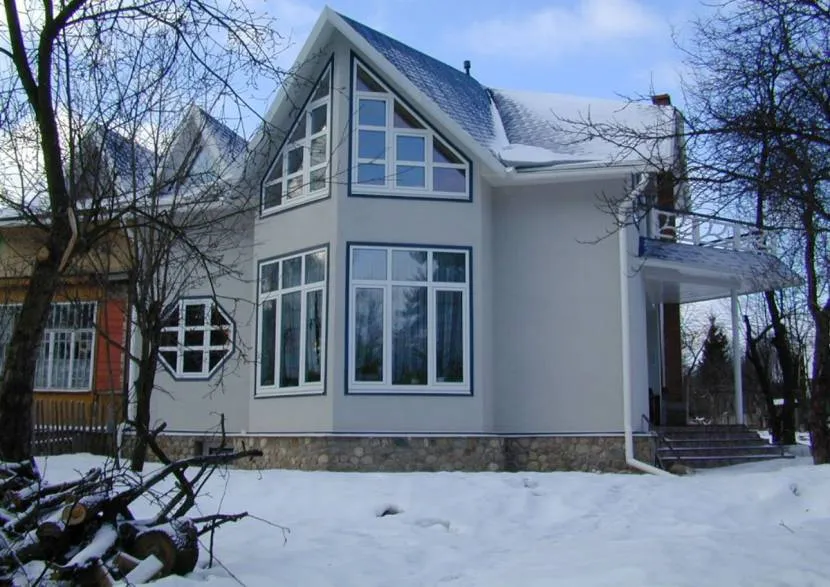

Существует несколько основных видов окон. В каркас мансардной крыши встраиваются:

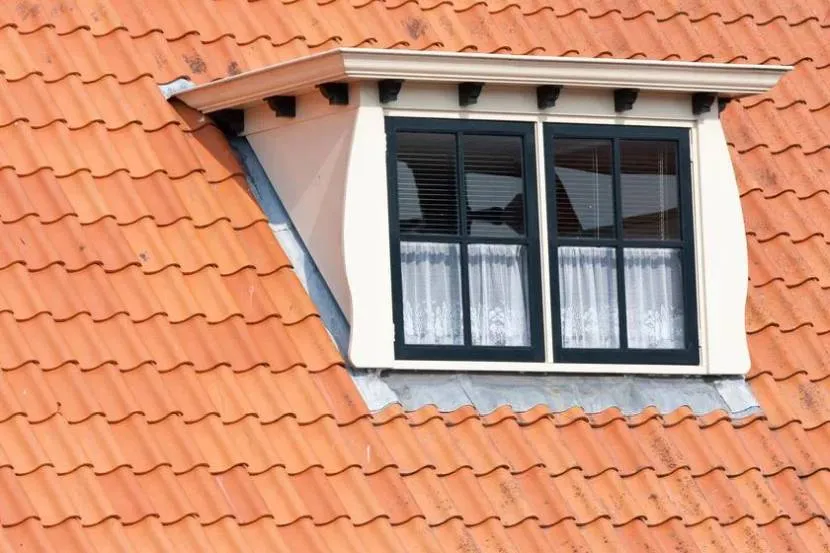

- Вертикальные окна, монтаж которых выполняется после изготовления так называемых скворечников. Они создаются на скатах крыши. Окна в вертикальном исполнении позволяют пропускать много света в мансардные помещения.
- Надставки – это часть мансардных окон. Они представляют собой декоративные элементы, которые монтируются над основными светопрозрачными конструкциями. Надставки изготавливают в основном треугольной или полукруглой формы.
- Балконные оконные конструкции, состоящие из двух частей. Одна половина перемещается в верхнем направлении, а вторая нижняя створка выдвигается вперед и выполняет функцию парапета.
На заметку! Если несущие конструкции мансарды позволяют, то нередко выполняют монтаж висячего балкона. Он может опираться на колонны, которые украсят часть фасада или вход дома. Балкон создается также путем сдвига фронтона вглубь крыши. Он представляет собой торцевую часть мансарды, располагающуюся между ее скатами. В этом случае козырьком балкона является удлиненная кровля мансардной крыши.
- Карнизные конструкции, которые устанавливаются под прямым углом между крышей и стеной дома.
- Остекленный эркер – экзотический вариант, конструкция которого выходит за пределы постройки.
Специально для мансардных окон производители изготавливают целый ряд полезных аксессуаров. Это жалюзи, светонепроницаемые шторы, москитные сетки и другая подобная продукция.
На заметку! В соответствии с действующими нормативами площадь остекления должна равняться минимум 10% от квадратов пола.
Достоинства и недостатки
Каркасная мансарда имеет целый ряд преимуществ:
- Экономичность, потому что за счет конструкции уменьшаются затраты на отопление дома. Ведь мансардное пространство задерживает тепло и не дает ему покинуть постройку через крышу. Воздушная прослойка обладает низкой теплопроводностью. Именно благодаря ей на первом этаже сохраняется больше тепла.
- Повышается привлекательность здания в целом, так как продуманный дизайн крыши, выполненной в единой концепции с фасадом, придает дому законченный гармоничный вид.
- Увеличивается полезная площадь дома при минимальных затратах. Ведь не приходится возводить отдельно второй этаж и потом выполнять еще строительство крыши.
- Повышается скорость строительства здания в целом, потому что одновременно возводится крыша и второй этаж.
Устройство мансардной кровли также имеет недостатки. Одним из них является необходимость монтажа специальных оконных конструкций, которые стоят дороже типовых аналогичных изделий. Кроме того, большинство мансард создается со скошенными потолками. Из-за такой особенности уменьшается высота стен.
Во время строительства приходится уделять большое внимание утеплению и гидроизоляции мансардного этажа. Если возводится многоугольная конструкция, тогда еще нужно позаботиться о хорошей вентиляции труднодоступных участков. В противном случае уменьшится долговечность сооружения.
Мансардную крышу также необходимо регулярно осматривать. Ведь она постоянно подвергается атмосферным воздействиям. Если же возникает необходимость в ее ремонте, тогда приходится нарушать целостность отделки помещений, что увеличивает затраты.
Чтобы построить качественный каркас мансарды и в целом всю конструкцию, нужно использовать пиломатериал, который предварительно обработан антисептиками и огнезащитными веществами. Применение таких составов позволит предотвратить гниение древесины и развитие вредоносных микроорганизмов. Рекомендуется также использовать качественную гидро, тепло- и пароизоляцию от известных производителей. При этом все слои «пирога» должны укладываться максимально герметично.
Виды мансардных конструкций
Возведение частного жилого строения всегда должно выполняться по проекту. В его состав обязательно входят чертежи каждого уровня строения. Кроме того, в проекте также должен присутствовать разрез мансардного этажа и всего здания в целом.
Если же домовладелец решил выполнить строительство мансарды уже после нескольких лет эксплуатации постройки, тогда ему приходится выбирать вариант конструкции в соответствии с конфигурацией стен.
Двускатная мансарда

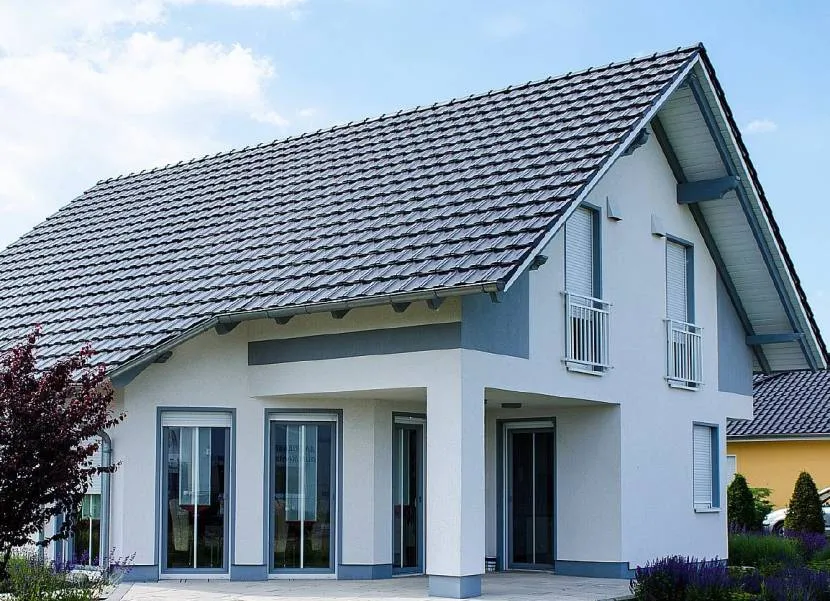

Эта разновидность является оптимальным и самым рациональным вариантом. Двухскатная мансардная крыша отличается равномерным подъемом потолка.
У таких крыш между скатами и стенами здания всегда одинаковый угол. Его оптимальное значение составляет 45°. Ведь конструкция с таким углом позволяет рационально распределить пространство.
Двускатная крыша с мансардой может быть симметричной и асимметричной. Первый вариант имеет конек ровно по центру здания. Во втором случае он смещен относительно середины дома. В любом из вариантов выполняется строительство прямых фронтонов в форме треугольников.
Нередко мансардная крыша с двумя скатами оснащается балконом. Обычно он создается на одном из фронтонов. Треугольная форма мансарды не всегда удобна. Поэтому углы зашивают подходящим строительным материалом. Это позволяет создать частично горизонтальный потолок и вертикальные стены. Нередко в углах между скатами и полом размещают скрытые или открытые шкафы.

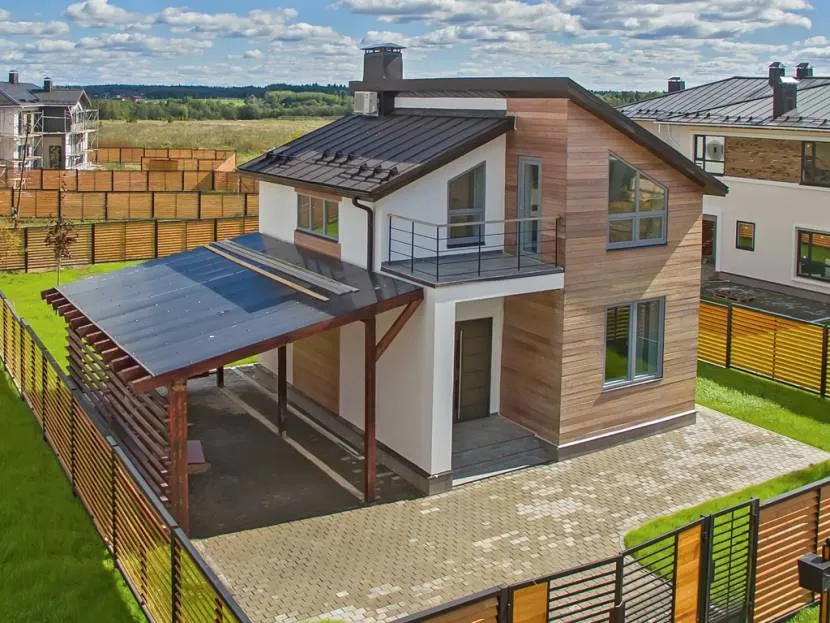

Односкатная мансарда
Эта разновидность отличается наличием только одного острого угла между скатом крыши и стеной дома. Его наиболее оптимальное значение составляет от 35° до 45°. При меньшей величине на кровле будет скапливаться большое количество снега.
Наклонная плоскость такой конструкции опирается на вертикальные стены крыши. На любой из поверхностей могут быть размещены мансардные окна. Однако этот вариант мансарды не часто создается, потому что при высоте центральной стены крыши более 2,5 м угол наклона кровли будет слишком большим. Хотя возвести такую конструкцию все-таки можно, но только при строительстве усиленного каркаса из стропил. В этом случае для его создания потребуется больше средств.

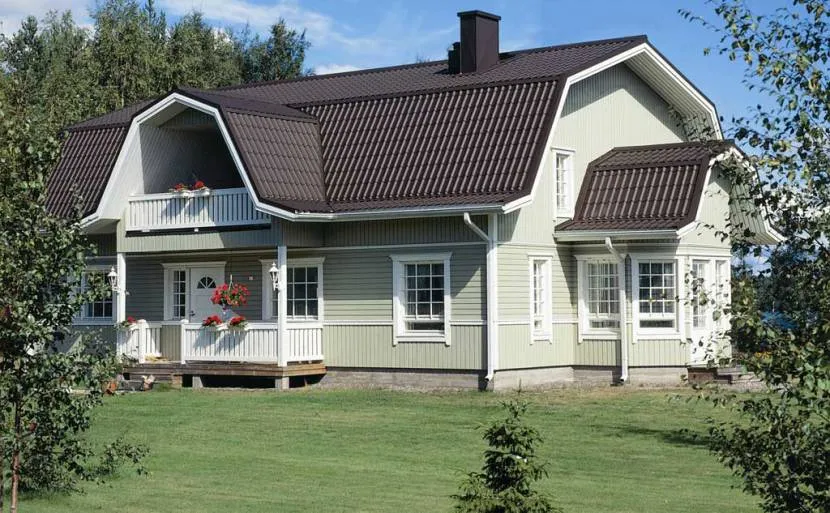

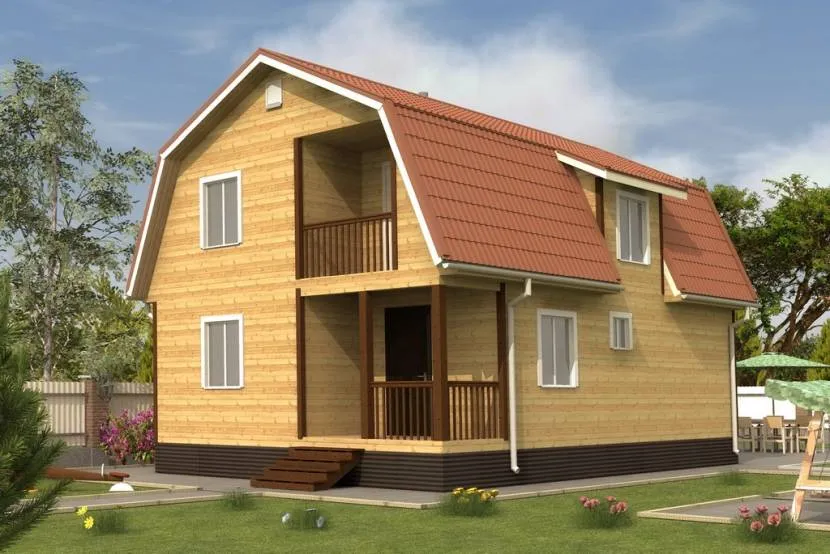

Ломаная мансарда
Еще одна популярная разновидность конструкции. Мансарда с ломаной крышей отличается тем, что каждый ее скат состоит из двух частей. Они располагаются под разным уклоном. При этом такая крыша имеет тоже только два ската.
Устройство ломаной мансардной крыши позволяет максимально уменьшить количество так называемых мертвых зон. Ведь они образуются в углах, где пересекаются скаты крыши с наружными стенами дома. Кроме того, благодаря такой конструкции в мансардных помещениях удастся сделать полноценные горизонтальные потолки и увеличить высоту боковых стен.
Мансарда с выносными консолями
Эта разновидность конструкции предполагает смещение мансардной стены за границу фасада. Благодаря такому устройству увеличивается площадь помещений в крыше. Для усиления стропильной системы монтируют подкосы, а в качестве опор для нее используют балки перекрытий. При этом они должны выступать за пределы несущих стен дома. Конструкция с выносными консолями позволяет устанавливать окна различного дизайна.
Двухуровневая мансарда
Такая разновидность относится к сложным конструкциям. Ее проектирование обычно выполняется вместе с разработкой чертежей первого этажа дома, фундамента и так далее.
В двухуровневой мансарде создают несколько помещений. При этом они могут располагаться на разном уровне и представляют собой полноценные комнаты. При создании такой крыши обязательно выполняют предварительный расчет нагрузки на несущие стены постройки. Особое внимание также уделяют стропильной системе.

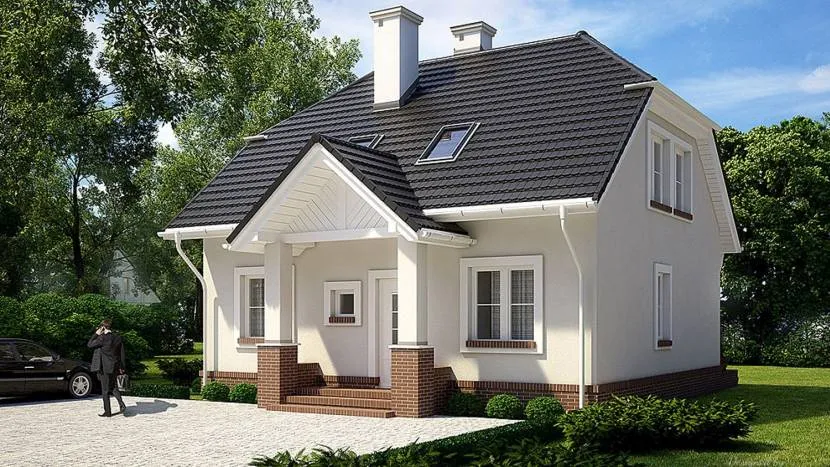

Четырехскатная мансарда
Эта разновидность отличается удобным обслуживанием, так как на такой конструкции почти не скапливаются осадки. Даже ветер на нее не создает большой нагрузки. Недостатком четырехскатной мансарды является небольшая полезная площадь, потому что со всех сторон будут наклонные потолки.
К этому виду крыши относится вальмовая кровля. Ее отличительной чертой является увеличенная площадь двух из четырех скатов. Они создаются в форме трапеции. Два других скота выполняются в виде треугольника. Именно они называются вальмами. Кроме того, строят полувальмовые конструкции. У них скаты не доходят до карнизов от конька. Этот вариант встречается редко, потому что нужно создавать очень сложную стропильную конструкцию при больших затратах.
Об особенностях вальмовой крыши и мансардного этажа под ней рассказано в видео:

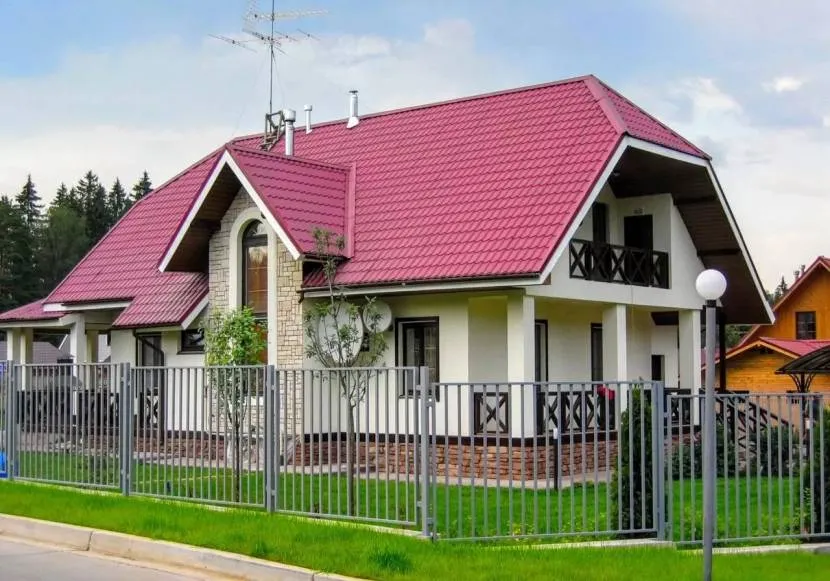

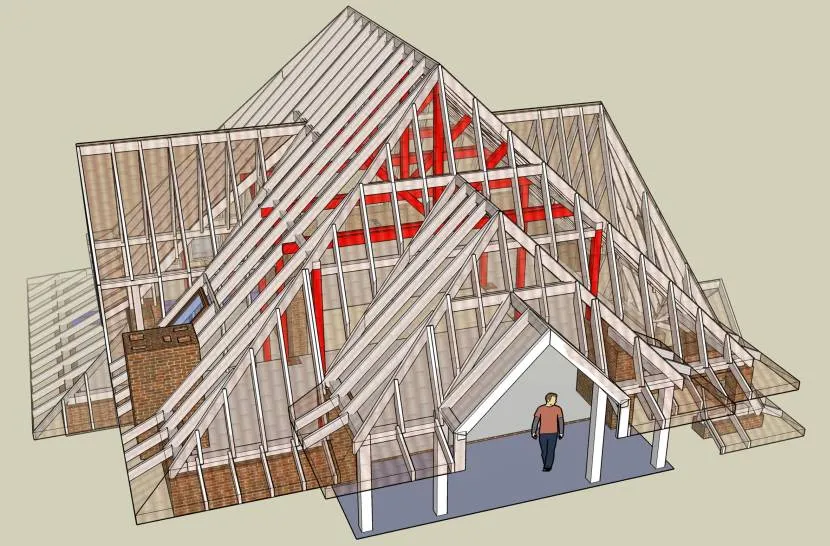

Мансарда под многощипцовой крышей
Этот вариант отличается наличием многочисленных угловых выступов. Перед созданием такой конструкции выполняются сложные расчеты и трудоемкое проектирование. Однако на конструкции практически не скапливаются осадки, она имеет привлекательный нестандартный облик и отличается прочной стропильной системой.
Г-образная мансарда
Эта разновидность создается при относительно небольших затратах. Обычно при строительстве Г-образной мансарды соединяются под прямым углом две двускатные крыши. Место их стыковки представляет собой самый сложный узел конструкции.

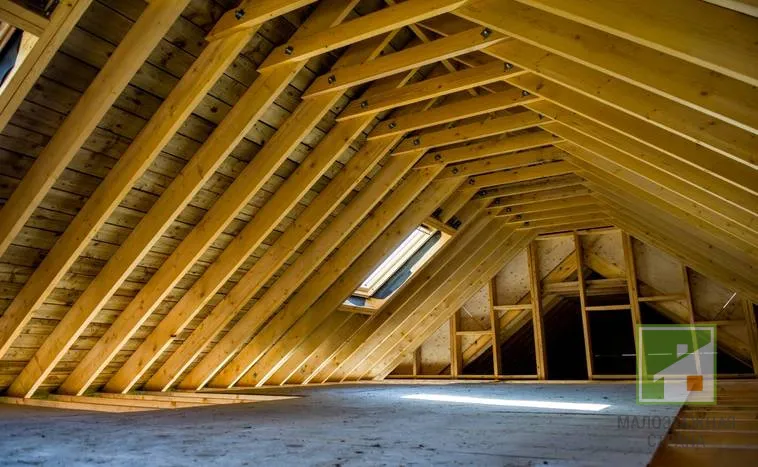

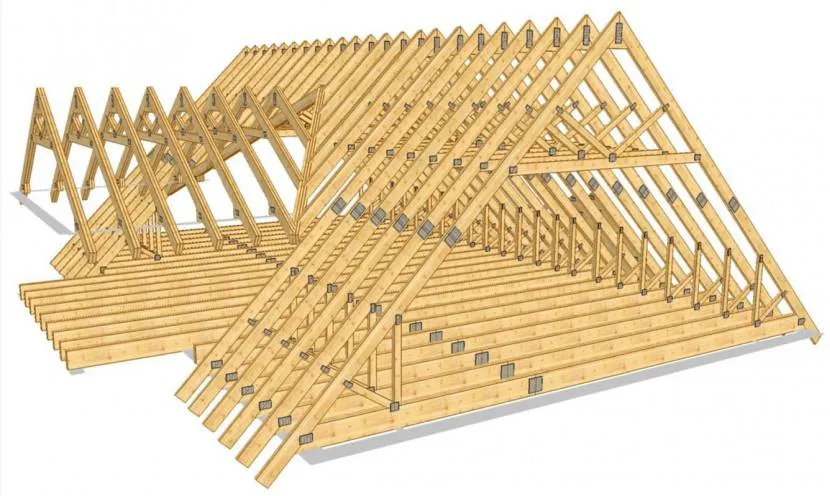

Стропильная система
Устройство мансарды в деревянном доме с двускатной крышей или в каменном строении предполагает монтаж стропильной системы. Она обязана выдерживать вес осадков, кровельных материалов и в некоторых случаях даже нагрузку от дополнительных конструкций. В связи с этим стропильная система создается при соблюдении определенных правил.
Важно! Стропильная система обязана равномерно распределять нагрузку по несущим стенам дома и фундаменту.
При строительстве конструкции используют исключительно пиломатериал, который изготовлен из высушенной древесины. Он обязательно обрабатывается антисептиками. Например, для стропил можно использовать пиломатериал сечением 100*50 мм. Он оптимально подходит для изготовления устойчивой конструкции.
Если стены дома созданы из дерева, тогда запрещено выполнять врезку стропил в нижний венец. При этом их всегда монтируют под уклоном. Его оптимальное значение составляет 30-60°. Стропила крепятся с помощью гвоздей, пластин, уголков и других жестких элементов из металла.
При расчете системы особое внимание уделяют расстоянию между стропил. Шаг их монтажа будет влиять на размеры теплоизоляционного материала и оконных конструкций.
На заметку! Ширина утеплителя должна быть больше на 300 мм шага крепления стропил. Это позволит теплоизоляционный материал плотно укладывать между деревянными элементами, из которых изготавливается каркас мансарды двускатной крыши или конструкции другой формы.
Все правила необходимо строго выполнять. Ими нельзя пренебрегать, когда создается висячая или наслонная стропильная система.
Висячие стропила
Этот вариант стропильной системы представляет собой практичную и экономичную конструкцию. Для опоры конструкции используются наружные несущие стены строения. Все ноги стропильной системы соединяются между собой с помощью специальных перемычек. Это ригели, которые применяются для увеличения жесткости всей конструкции. Они же используются в качестве основы для потолка.
Рекомендуется выполнять определенные правила при монтаже висячей стропильной системы:
- между мауэрлатом и коньком крыши нужно закреплять дополнительные доски для увеличения жесткости конструкции;
- использовать исключительно пиломатериал с влажностью максимум 15%, чтобы обеспечить высокую устойчивость создаваемой системе;
- применять болты для стыковки деревянных элементов конструкции, что обеспечит возможность подтягивания соединений, если произойдет их ослабление.
Элементы висячей стропильной системы не занимают полезное пространство мансардного помещения. Это одно из основных преимуществ такой конструкции.

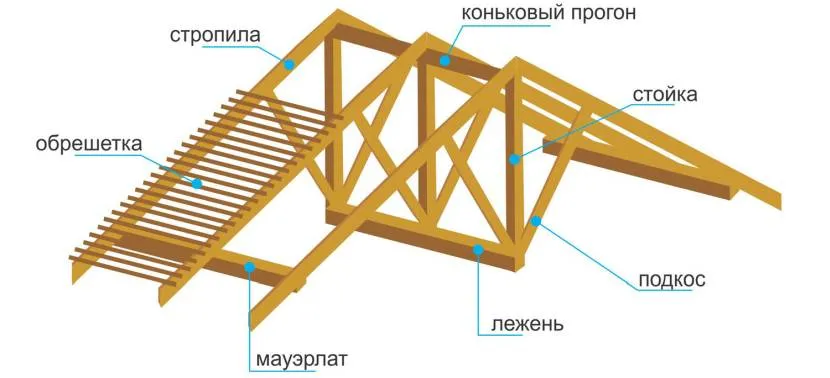

Наслонные стропила
Эта разновидность стропильной системы создается в мансардах, где присутствует несущая перегородка. Дополнительная опорная конструкция должна находиться посередине помещения. Наслонные стропила часто применяют, когда выполняют строительство больших мансард.
В конструкции такой системы используется лежень. Его монтаж осуществляется на внутренних стенах. Этот элемент заменяет мауэрлат. В конструкции также присутствуют специальные опоры, которые используют для поддержки конька.
Чтобы конструкция обладала высокой прочностью, нужно знать, как правильно делать мансардную крышу с наслонными стропилами. Такая система отличается следующими особенностями:
- каждый используемый элемент должен иметь толщину не менее 50 мм;
- соединение деталей выполняется в соответствии с проектом и только в указанных местах;
- мауэрлат должен располагаться строго в горизонтальной плоскости при соединении со стропильной ногой;
- стойки и подкосы обязаны располагаться симметрично относительно друг друга;
- обязательно создается эффективная вентиляция;
- всегда выполняется качественная гидроизоляция в местах, где соединяется стропильная конструкция и каменная кладка;
- максимальная длина каждой стропильной ноги не должна превышать 4,5 м, если отсутствуют дополнительные опоры.
Об одном из вариантов наслонной стропильной системы рассказано в видеоматериале:
Технология создания мансарды
Специалисты все работы выполняют поэтапно. Поэтому нужно знать, в какой последовательности создается крыша мансарда, пошаговое строение такой конструкции. Профессионалы решают поставленную задачу следующим образом:
- Рассчитывают прочность дома.
- Разрабатывают проектную документацию мансарды вместе с крышей.
- Демонтируют существующую кровлю, если перестраивается уже возведенное здание.
- Изготавливают и монтируют деревянный каркас мансарды ломаной крыши или любой другой конфигурации.
- Проверяют горизонтальность установленной конструкции на несущих стенах дома – все арки стропильной системы должны располагаться в одном уровне.
- Монтируют пароизоляцию на стропила со стороны мансардных помещений.

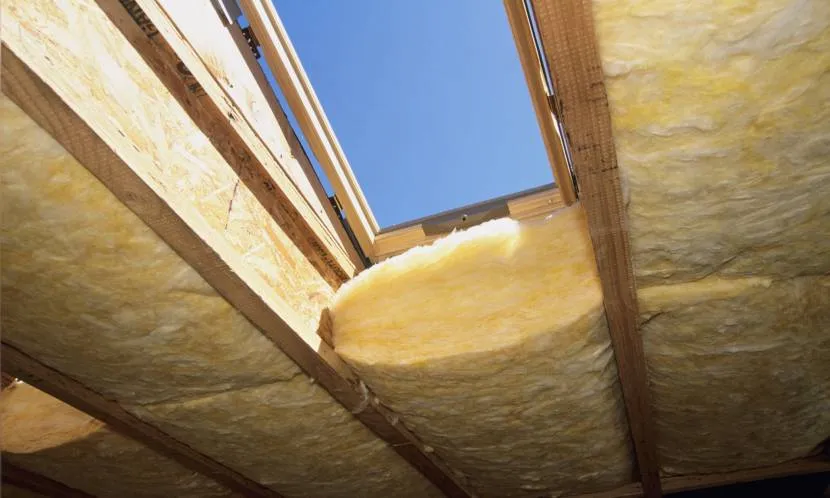

- Плотно укладывают утеплительный материал.
- Закрепляют деревянную обрешетку сверху теплоизоляции со стороны мансардных помещений.
- Укладывают гидроизоляционный материал на стропила со стороны улицы.
- Монтируют внешнюю обрешетку.
- Укладывают подготовленный кровельный материал.
О технологии устройства мансардной кровли рассказано в видеоролике:
Кровельный материал
Завершающим этапом создания мансардной конструкции является укладка кровельного материала. После его монтажа остается только обустроить помещения. Другими словами, выполняется их отделка и проводится расстановка мебели.
В качестве кровельного материала часто используют:
- металлическую или гибкую черепицу;
- профилированный лист;
- ондулин;
- шифер.
Каждый из материалов позволяет выполнить качественное финишное покрытие крыши. Благодаря их использованию конструкция будет надежно защищена от осадков.
Вот еще один видеоролик, в котором рассказано об устройстве мансардной крыши:
Коротко о главном
Современные мансардные крыши возводятся на многих частных домах. Они позволяют организовать дополнительное жилое пространство непосредственно под кровлей. Большой популярностью пользуются двускатные крыши и ломаные конструкции. Однако также возводят односкатные, двухуровневые, четырехскатные, Г-образные и другие мансарды.
При обустройстве мансардного пространства обязательно выполняется монтаж кровельного «пирога», состоящего из гидроизоляционного, утеплительного, пароизоляционного материала. Во время строительства конструкции может выполняться устройство висячих или наслонных стропил. Последний вариант отличается отсутствием дополнительных опор. В любом случае удастся обустроить не обычный чердак, а полноценные жилые помещения.
