Мансардная кровля — разновидности строительных решений с чертежами, размерный расчет и процесс установки на частном доме, цена монтажа, примеры на фото

Концепция эффективного использования пространства под крышей не является новой, однако современные мансардные крыши существенно отличаются от их предшественников. Прогресс в строительных технологиях позволил создавать легкие, теплые и привлекательные мансардные крыши.

Развитие строительных технологий сделало возможным заложение легких, теплых и привлекательных мансардных крыш.

Установить мансардную крышу можно практически на любых постройках, в том числе – при переобустройстве старых конструкций.

• Устройство мансардной крыши частного дома
• Конструкции и чертежи стропильной системы
• Рекомендации по выбору дизайна с фото
• Расчет размеров кровли
• Технология возведения
• Утепление и шумоизоляция
• Стоимость строительства под ключ
• Видео на тему
• Заключение

Устройство мансардной крыши частного дома

Строительные нормы определяют мансарду как помещение, заложенное под ломаными или наклонными кровельными скатами.

Жилыми помещения мансарды считаются при наличии «полезного» объема от 50 и более % от общей площади и освещенности от 10%.

На практике наличие мансарды приводит к увеличению крутизны скатов или усложнению каркаса, и в конечном итоге – повышению сметы в сравнении с обычными крышами.

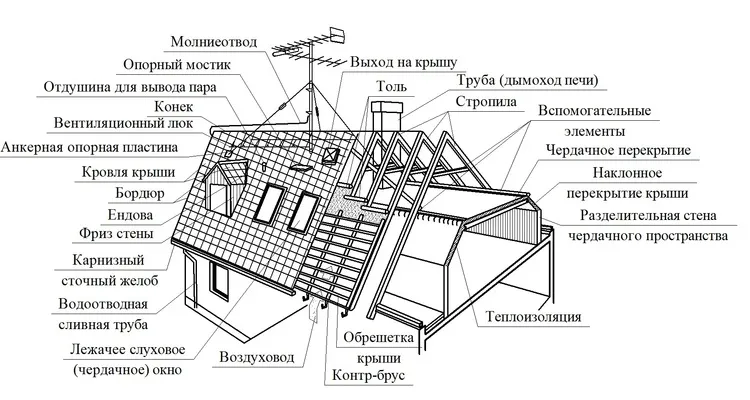

Стандартная кровля с мансардой включает:

• Стропильный каркас, опирающийся на мауэрлат.

  Мауэрлат в свою очередь укладывается по периметру несущих стен (поверх перекрытия или поднятых аттиковых стенок).

  Из-за большого веса кровля усиливается вертикальными опорами, подкосами и ригелями, все укрепляющие элементы по возможности размещаются в «глухих» зонах мансарды.

• Многослойный пирог, защищающий крышу от потерь тепла, шума и других внешних воздействий. В мансардах постоянного проживания пирог закладывается из дышащих материалов, с обязательными вентзазорами. Исключение делается лишь для кровельных материалов, максимально герметичных.
• Вспомогательные элементы. К ним относятся водосточные желоба, аэраторы, проходные конструкции, оконные рамы.

Каркас таких крыш обычно собирается из качественных пиломатериалов, чаще всего – на основе хвойных пород, совмещающих легкость, прочность, долговечность и доступную стоимость. Элементы каркаса могут оставаться открытыми, но паробарьер и внутренние слои пирога скрываются всегда, паропроницаемыми и негорючими материалами.

Подробнее об устройстве мансардной крыши читайте здесь.

Конструкции и чертежи стропильной системы

Несмотря на общие требования к постройке мансардные крыши имеют разные типы каркасов и исполнение. Различия проявляются в:

• Сложности конфигурации (числе уровней, симметричности, наличии или отсутствии консольных выступов или эркеров).
• Числе и форме скатов. В зависимости от этого критерия выделяют относительно простые одно- и двухскатные и ломаные конструкции и многоскатные разновидности (шатровые, вальмовые, щипцовые и комбинированные кровли). Самые сложные в исполнении конструкции имеют скаты криволинейной формы.
• Типе стропильного каркаса и способе его крепления к мауэрлату. Мансардные крыши могут крепиться висячим (без дополнительных вертикальных опор), наслонным (с опорой на стойки в центре в других местах) или комбинированным способом.

Подробнее о возведении стропильной системы мансардной крыши можно ознакомиться здесь.

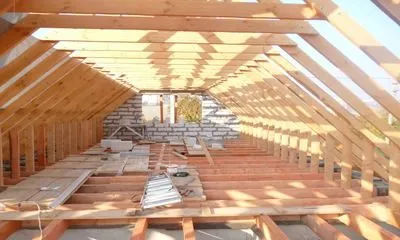

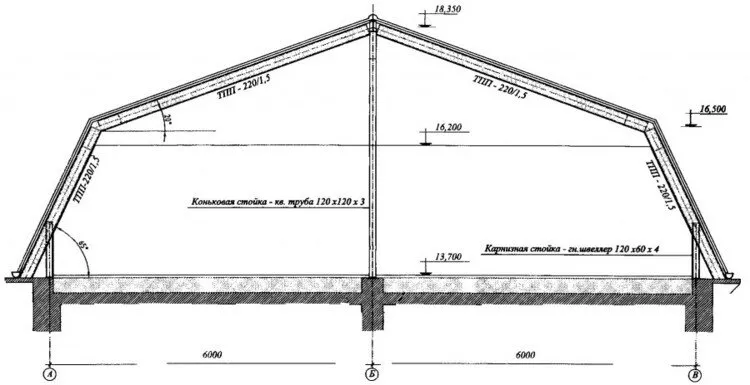

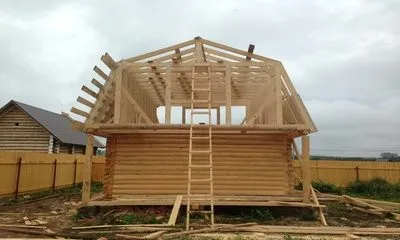

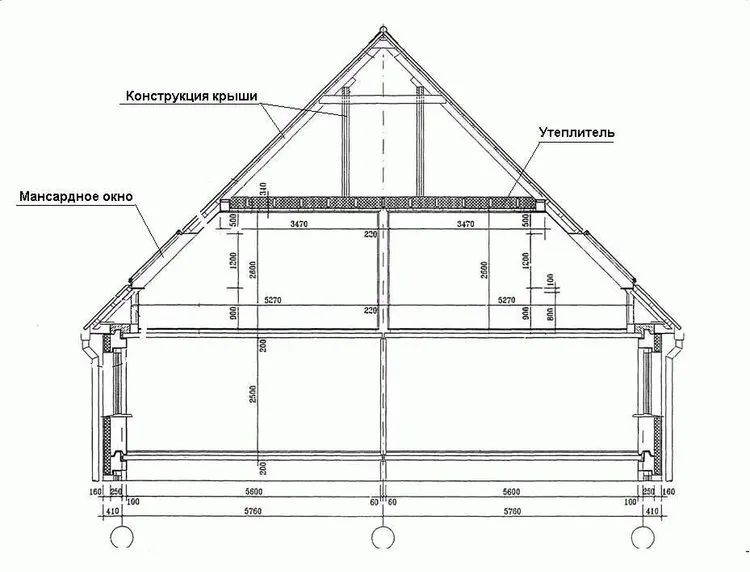

На основе выбранного варианта составляются чертежи каркаса крыши (ориентировочный эскиз и создаваемый на его основе подробный проект, учитывающий все мелочи, вплоть до крепежей) и ее пирога. Толщина утепляющей прослойки обосновывается расчетом, схема раскладки материалов учитывает потребность в вензазорах, нахлестах и смещении стыков.

Вариант ориентировочного эскиза:

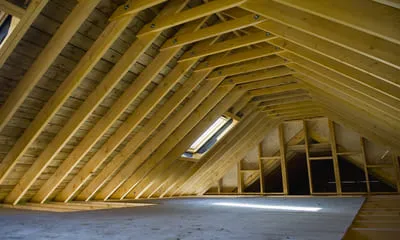

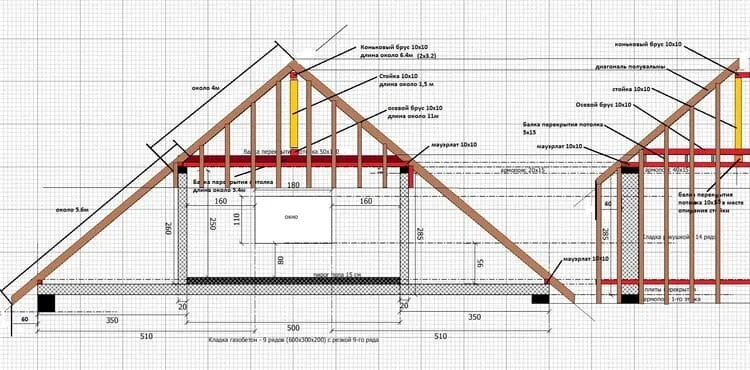

Примеры проектов перед строительством кровли:

Рекомендации по выбору дизайна с фото

В теории мансардные крыши могут закладываться на постройках с любой этажностью, но на практике они чаще окупаются в частном строительстве, за счет экономии места на участке. При выборе дизайна учитываются:

• Размеры и форма постройки. Шатровые и ассиметричные конструкции встречаются редко, но отлично смотрятся на квадратных и невысоких домах. Двускатные, ломаные и вальмовые лучше выглядят на вытянутых постройках. Односкатные виды уместны при возведении шале или домов с пристроенными террасами.
• Возможность частичного или полного поднятия несущих стен или заложения фронтона. Важно понимать, что так называемые «полуторные» этажи оказывают значительную нагрузку на фундамент (в ряде случаев – сопоставимую с весом полноценного этажа с облеченной кровлей) и другие конструкции.

  При ограниченным самонесущих способностях основания предпочтение отдается одно- или двускатной мансардной кровле. Эти же факторы учитывается при выборе типа и веса кровельного покрытия.

• Совместимость с фасадом и материалом стен. Мансардные крыши эффектно выглядят на деревянных срубах (особенно при заложении открытых каркасов или отделке изнутри в скандинавском, рустик или эко-стиле), фахверковых домах (в том числе – за счет большой площади остекления фронтонов или заложения дополнительного балкона или террасы) и классических коттеджах.

  Любителям современных дизайнов стоит выбрать варианты с обшивкой кровли и фасада одинаковыми материалами.

• Соображения пропорциональности. Типовые треугольные и пятиугольные мансардные иногда «нависают» над низкими постройками или полностью отвлекают внимание от основного этажа.

  В особо неудачных случаях мансардная крыша напоминает шляпку гриба с короткой ножкой. В домах с 2-3 этажами и высокими стенами ситуация обратная, при нарушении пропорций постройка выглядит громоздко или безлико.

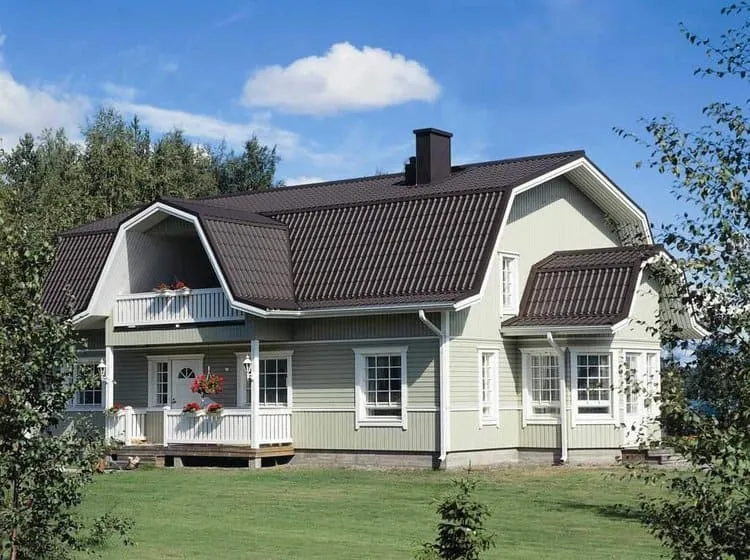

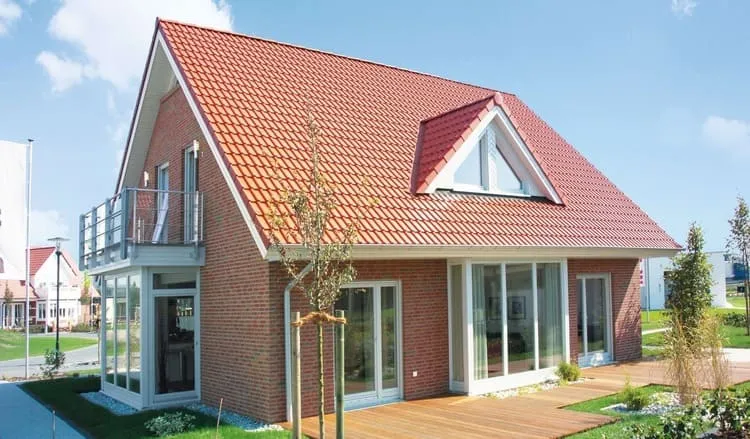

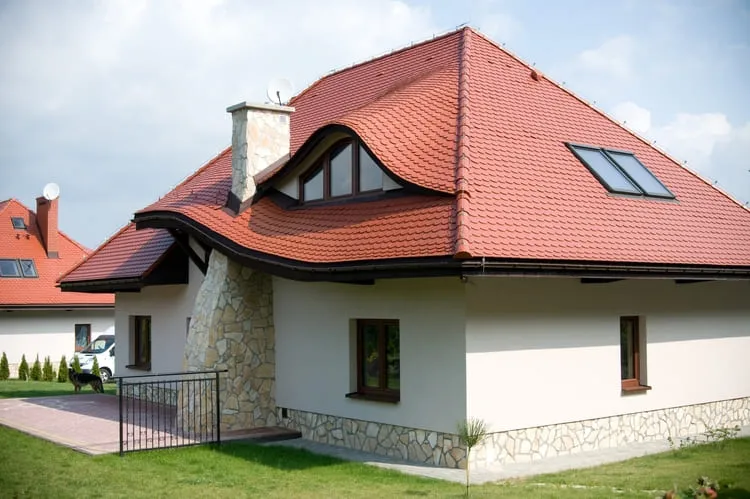

Посмотрите, как выглядит на фото красивые варианты дизайнов мансардных крыш:

Расчет размеров кровли

Параметры скатов и каркаса рассчитывают исходя из потребности:

• В вертикальных стенах с расстоянием до участка примыкания с мансардной крышей от 1,5 м и выше. В идеале не менее 50% (лучше больше) площади занимается пространство с высотой потолков до 2-2,5 м. Аттиковые стены крышами по возможности поднимаются до 80-90 см.
• Совпадения границ мауэрлата с периметром несущих конструкций дома. Мансардные крыши могут выносится за пределы стен, но такое исполнение всегда обходится дороже.
• Достаточной крутизны скатов. Рекомендуемый уклон одно- и двускатных конструкций составляет 45 °, четырехскатных – от 40, ломаных – 60 у нижнего ската и 30 у верхнего.
• Общей пропорциональности и устойчивости к нагрузкам.
• Заложения многослойного пирога, скрадывающего не менее 20 см пространства крыши.

Исходными данными служат общие габариты и условия эксплуатации постройки.

Расчет начинается с выбора типа и уклона крыши, на выходе проектировщик должен знать точную площадь скатов (в сумме и по отдельности), параметры свеса и внутренних зон.

Более подробную информацию про расчет мансардной кровли смотрите здесь.

Технология возведения

При заложении мансардной крыши своими силами правильно действовать поэтапно:

1. Проверяются состояние и подготовка основания, площадки и материалов.
2. По периметру несущих стен привязывается мауэрлат, к перегородке – лежень.
3. Выполняются остальные работы по крепления стропильной системы (установка вертикальных стоек, крепление ног, усиление каркаса подкосами, ригелями и фермами). На этом же этапе в каркасе закрепляются рамы мансардных окон при их наличии.
4. Проводятся работы по утеплению мансардной кровли: настил паробарьера, укладка утеплителя в межстропильном пространстве, защита пирога гидроизоляционными мембранами.
5. Подготавливается основание для крепления кровельного покрытия – на стропила набивается обрешетка и контробрешетка.
6. Выполняется монтаж кровли, обшивка свесов, крепление желобов и вспомогательных элементов. В закрепленных ранее рамах устанавливаются пакеты мансардных окон.
7. Кровельные конструкции мансарды обшиваются изнутри.

Подробную инструкцию по строительству можно посмотреть здесь.

Утепление и шумоизоляция

В постройках второстепенного значения мансардные крыши могут иметь холодное исполнение, но в жилых домах мансарды обязательно утепляются и защищаются от внешних шумов.

Подходящие свойства для изоляции мансарды имеет невозгораемая минвата (каменная, с добавками шлаков или на основе стекловолокна), обычные и уплотненные марки ППС, ППУ, эковата и аналогичные утеплители, соответствующие нормам СНиП, ПБ и СиНПин.

Лучшие результаты достигаются при заложении «дышащего» пирога, с возможностью вывода конденсата изнутри через аэраторы, конек и специальные продухи в кровле.

Подробнее о правилах утепления читайте тут, а из этой статьи вы узнаете, какой утеплитель лучше использовать для мансардной крыши.

Стоимость строительства под ключ

Расценки при найме проф.бригад зависят от сложности проекта и площади крыши и этажа, в среднем на заложение мансарды с площадью скатов до 350 м2 уходит от 550 тыс. рублей на услуги работников и от 700 тыс. – на материалы. Полезная площадь этажа как правило в 2 раза меньше.

Стартовые цены на установку каркаса составляют 1000 рублей/м2, укладки пирога – 500, монтажа кровельных покрытий – варьируются от 300 до 1200 рублей в зависимости от их вида.

При этом смета возрастает при необходимости врезки мансардных окон (расценки на установку – от 2500 рублей/шт., не считая стоимости самих пакетов), заложения дымохода (на 10-15%) или при реализации оригинальных дизайнерских проектов.

Видео на тему

Посмотрите полезное видео о строительстве кровли с мансардой:

Заключение

Важно осознавать, что при правильном подходе мансардный этаж изначально закладывается в проект, вне зависимости от габаритов и назначения постройки.

Траты на «переделку» чердачных крыш в мансардные сопоставимы с их строительством, а в ряде случаев – даже превышают их. Во избежание ошибок устройство и параметры крыши продумываются заранее, сложные проекты обязательно согласовываются с профессионалами.

Сколько стоит монтаж мансардной крыши?

Стоимость монтажа мансардной крыши зависит от нескольких факторов, таких как размер крыши, материалы, выбранные для покрытия, уклон крыши, сложность проекта, доступность строительной площадки и другие факторы.

В среднем, стоимость монтажа мансардной крыши может колебаться от 1500 до 4000 гривен за квадратный метр. Это включает в себя затраты на материалы, работу специалистов и другие расходы.

Однако, следует учитывать, что это только приблизительные цифры, и стоимость монтажа мансардной крыши может значительно варьироваться в зависимости от места и сложности проекта. Рекомендуется обратиться к профессиональным строителям и получить конкретную оценку стоимости для вашего конкретного проекта.
