Технология монтажа кровли при устройстве мансардной крыши.
Мансардные крыши находятся в широком спросе благодаря своей способности предоставить дополнительную жилую площадь с минимальными затратами, чего всегда так не хватает владельцам домов.
Идеальным решением является планирование обустройства такой конструкции еще на этапе расчетов и проектирования дома, что позволит грамотно выбрать нужный вариант крыши и использовать максимально площадь всего чердака, а тяжелая крыша не будет перегружать несущие стены дома.
- Особенности мансардной кровли
- Стройматериалы, необходимые для строительства кровли мансарды
- Расчет мансардной кровли
- Монтаж мансардной крыши своими руками
- Монтаж стропильных ферм
- Устройство мансардной крыши – монтаж обрешетки
Особенности мансардной кровли
Чаще всего, для современного устройства мансардной крыши используются, в основном, облегченные стройматериалы – металлочерепица, металлопрофиль и подобные.
Редко для сохранения целостности дизайна уже построенных строений, в качестве покрытия кровли используются глиняные и цементно-песчаные черепичины, а также несколько других типов покрытий.
Внутренние пространство и перегородки мансардного помещения облицовывают листами гипсокартона.
Также мансардная кровля требует более тщательной и эффективной теплоизоляции кровли, так как, по сравнению с помещениями дома, она имеет большее количество теплопотерь.
В качестве теплоизолятора используется такой утеплитель, как плиты ваты из минеральных волокон. На внутреннюю поверхность утеплителя, которая обращена внутрь помещения, закрепят еще и слой пароизоляции, а с вешней стороны – слой гидроизоляции.
В промежутке между покрытием кровли и слоем утеплителя формируют вентканал, через который удаляется увлажненный теплый воздух, попадающий туда через слои тепло- и пароизоляции из комнат домостроения.
Стройматериалы, необходимые для строительства кровли мансарды
Самым распространенным стройматериалом для возведения системы стропил мансардной кровли является древесина, хотя могут использоваться для ее возведения и другие стройматериалы, например, сталь. Очень популярны для создания кровельной основы стальные балки и швеллер.
Важно. Дерево используется не только для производства стропил, но и других элементов конструкции – обрешетки, разных стяжек, стоек и прочих.
Редко для производства стропильных ферм используется железобетон. Такие конструктивные элементы имеют большой вес и требуют строительства у здания фундамента покрепче и устойчивее.
Межстропильное расстояние рассчитывается для определенного проекта отдельным пунктом. Чаще всего оно находится в диапазоне 60 — 100 см.
Если используются стропила из дерева, то длина пролета максимально составляет до 15 м.
Пролет удлиняют с помощью стропильных ферм из стали, которым не нужна установка вспомогательных опор. Кроме того, использование стальных конструкций при обустройстве несущей кровельной конструкции обладает большим количеством преимуществ, чем аналогичная конструкция из дерева.
Деревянные стройматериалы быстро стареют, гниют, портятся насекомыми. Конструкции из металла не имеют таких существенных недостатков как деревянные, но у них один серьезный изъян – они подвержены коррозии.
Эта проблема (впрочем, как и недостатки дерева) может быть ликвидирована своевременной и правильной защитой (достаточно окрашивания стали). Еще одним преимуществом стальных кровельных конструкций является их установка на месте стройки без дополнительной обработки.
Отсюда вывод, что более устойчивой и эффективной для монтажа мансардной крыши, является система стропил из стали, превосходящая по своим параметрам конструкции из железобетона и дерева.
Расчет мансардной кровли
Расчет конструкции и площади при проектировании мансардной кровли дома позволяет определить вид и материал, из которого будет в дальнейшем возведена несущая конструкция, и определить площадь мансарды, используемую в дальнейшем непосредственно как жилую зону.
Во время расчетов составляется сам проект мансардной кровли, расчеты чердака, его используемой, а также, неиспользуемой, площади.
При расчетах желательно придерживаться следующих правил:
Используемая (или полезная) площадь мансарды – это часть ее помещения, в котором от изгиба на потолке до пола расстояние равно 90 см и больше.
Остальная часть мансарды является неиспользуемой (глухой) зоной, используемой иногда в качестве хозпомещений.
Расчет общей площади кровли осуществляют путем вычисления в проектной документации (при ее наличии) площадей отдельных ее частей, представляющих собой определенные геометрические фигуры. После вычисления площадей фигур, суммируют полученные результаты. Так можно достаточно точно вычислить общую площадь крыши.
Затем необходимо правильно определить лучше всего подходящий для данной конкретной кровли материал покрытия. От того какой стройматериал будет использоваться в качестве покрытия кровли зависит выбор наклонов ската и тип стропильной конструкции. Кроме этого, от типа покрытия кровли будет зависеть тип обрешетки, которая бывает: сплошной, смешанной и прореженной. Для разных типов покрытий кровли используются разные обрешетки.
Например, рулонная кровля и ондулин размещаются только на обрешетку сплошного типа. А вот метало- или натуральная черепица, а также асбестоцементный шифер монтируются на обрешетку прореженного типа.
Прежде чем выбрать кровельный материал, необходимо учесть климатические характеристики района монтажа кровли. Так в зонах преобладающих сильных ветров не используют легкие покрытия для кровли, так как их может сорвать даже небольшой порыв ветра.
Важно, что составление расчетов и проекта для устройства мансардной крыши лучше всего будет доверить специалистам, так как для правильного ее обустройства необходимо учитывать множество факторов, имеющих значительное влияние на безопасность и продолжительность срока ее службы.
Автоматический расчёт площади
Монтаж мансардной крыши своими руками
Монтаж мансардной крыши начинается с обустройства ее фундамента – мауэрлата. Последовательность работ при его возведении следующая:
- Мауэрлат укладывают в местах размещения скатных поверхностей. Например, у кровли с двумя скатами мауэрлат укладывают только на двух сторонах, если скатных плоскостей 4, то его укладывают по всему периметру кровли.
- Чаще всего этот элемент крепят к стенам домостроения в предварительно залитый бетон.
- Мауэрлатные брусья прикрепляются к стенам шпильками (в диаметре не меньше 1 см), которые были предварительно залиты в бетон или стены.
- Сечение мауэрлатных брусьев в зависимости от размеров и массы возводимой мансарды бывает 10х10, 15х15, 20х20 см.
- Расстояние между шпильками рассчитывают так, чтобы они были расположены между местами соединения стропил с мауэрлатом, чтобы не разрушить конструкцию.
- На шпильки перед началом укладки мауэрлата размещают двойной слой гидроизоляционного материала (рубероида). Точно напротив шпилек в брусьях просверливают сквозные отверстия.
- После укладки брусьев мауэрлата на свои места, их закрепляют навинчиванием на шпильки гаек с шайбами.
- На кирпичных стенах брусья мауэрлата прикрепляют к шпилькам, которые были вставлены в кирпичную кладку во время строительства стен.
Монтаж стропильных ферм
Монтирование кровли мансарды далее продолжается установкой стропил. Перед возведением ферм изготавливается шаблон, по которому затем размечают все оставшиеся фермы.
Для этого поднимаются на крышу дома, соединяют там доски под заданным в проекте углом, скрепляют их ригелем и делают отметки будущих вырезов возле мауэрлата.
После этого внизу собирают фермы стропил по получившемуся шаблону, и затем готовую ферму на крышу и устанавливают там. В первую очередь устанавливается две фермы по обеим сторонам крыши, а между ними по их коньку размещается нитевой уровень для монтажа оставшихся ферм.
К мауэрлату прикрепляют кронштейнами с саморезами, шпильками и скобами стропильные фермы. Стропила друг с другом скрепляются скобами и боковыми кронштейнами.
Дополнительно, фермы стропил после размещения на крыше соединяют друг с другом с помощью досок, чтобы не допустить их смещения и наклона в результате действия ветра.
Порядок монтажа стропильных ферм
Около верхнего соединения стропил, как правило, размещают ригель, являющийся одновременно основой потолка мансарды и стропильным фиксатором.
Если проектом запланировано возведение ломанной мансардной крыши, ригель размещается на одном уровне со сломом.
Когда устройство мансардной крыши предполагает возведение дополнительно боковых стен, то меж стропилами и мауэрлатом закрепляют подкос либо стойку.
Окна в такой кровле размещаются либо непосредственно на скатной поверхности крыши, либо вертикально с возведением выноса.
Изготовление последнего требует строительства отдельной дополнительной системы стропил, а наклонные окна размещаются в проемах кровельных стропил.

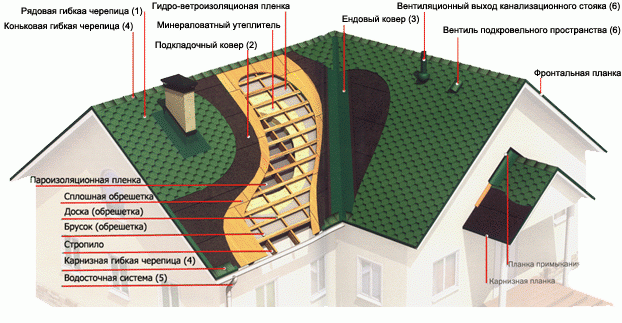

Затем размещают пленку пароизоляции на внутренней части стропил, а после этого — между стропилами утеплитель. Сверху на стропилах размещают гидроизоляционный слой. В последнюю очередь возводят обрешетку и укладки покрытие кровли.
Устройство мансардной крыши – монтаж обрешетки
Следует помнить! Перед началом процесса монтажа обрешетки обязательно надо ознакомится с положительными и отрицательными сторонами всех вариантов крыш мансардного типа.
Обрешетку крыши мансарды изготавливают двух типов — разряженная и сплошная. Обрешетка первого типа используется для размещения глиняной черепицы, асбестоцементного шифера, стальной кровли (алюминиевой и медной). Второй вариант обрешетки используется для монтажа рулонных покрытий, металлочерепицы, гибкой черепицы, асбестоцементного плоского шифера.
Перед укладкой сплошной обрешетки типа нужно разместить под ней обрешетку разряженного типа.
В таком случае кровля будет иметь двойную обрешетку. Для возведения обрешетки сплошного типа используются доски и ОСБ-плиты.
Важно, что построить мансардную кровлю самостоятельно, используя рекомендации, можно, но монтаж окон в наклонных поверхностях лучше доверить специалистам.
Сколько стоит монтаж мансардной крыши?
Стоимость монтажа мансардной крыши зависит от нескольких факторов, таких как размер крыши, материалы, выбранные для покрытия, уклон крыши, сложность проекта, доступность строительной площадки и другие факторы.
В среднем, стоимость монтажа мансардной крыши может колебаться от 1500 до 4000 гривен за квадратный метр. Это включает в себя затраты на материалы, работу специалистов и другие расходы.
Однако, следует учитывать, что это только приблизительные цифры, и стоимость монтажа мансардной крыши может значительно варьироваться в зависимости от места и сложности проекта. Рекомендуется обратиться к профессиональным строителям и получить конкретную оценку стоимости для вашего конкретного проекта.
