В регионах с агрессивными климатическими условиями владельцы домов вынуждены полагаться на двускатную кровлю. Такая конструкция предотвращает скапливание осадков и сохраняет целостность материала — вода и снег самостоятельно стекают.

Многим нравится дизайнерское решение с острой вершиной. Но смонтировать такую крышу нелегко. Далее разберёмся с нюансами, чтобы не допустить ошибок в процессе работы.

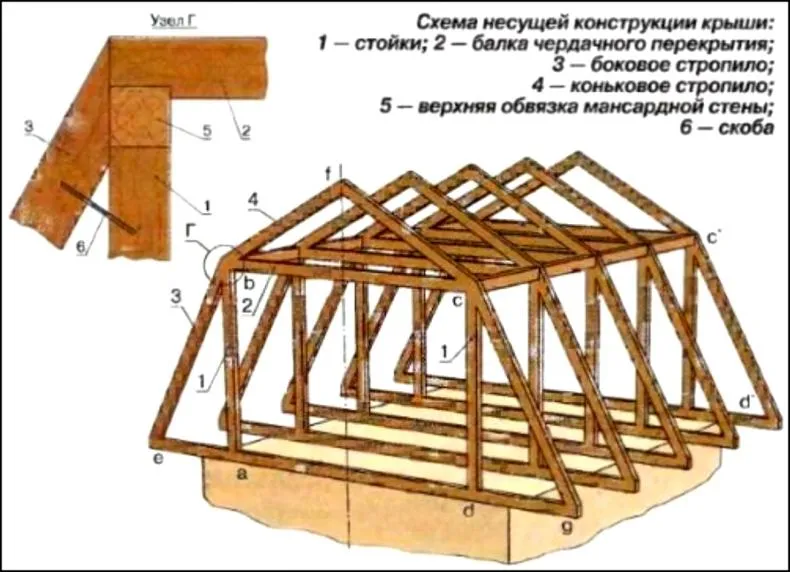

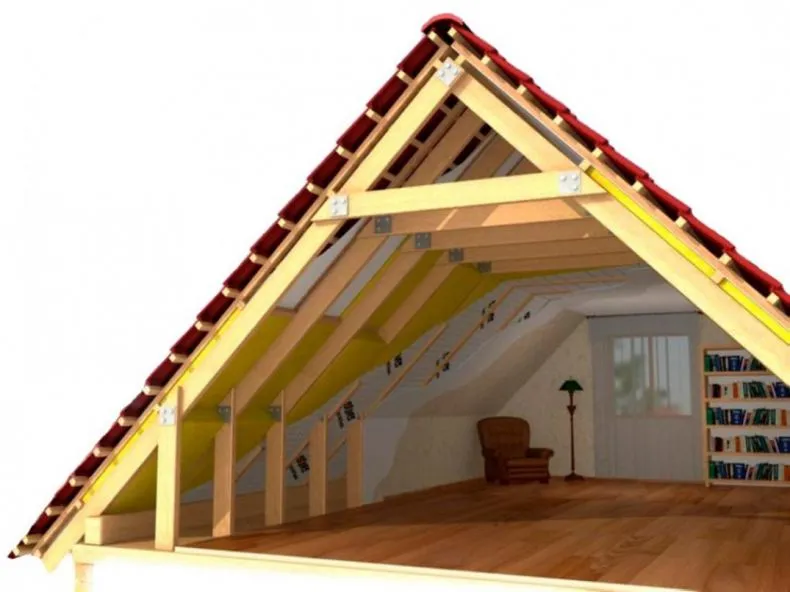

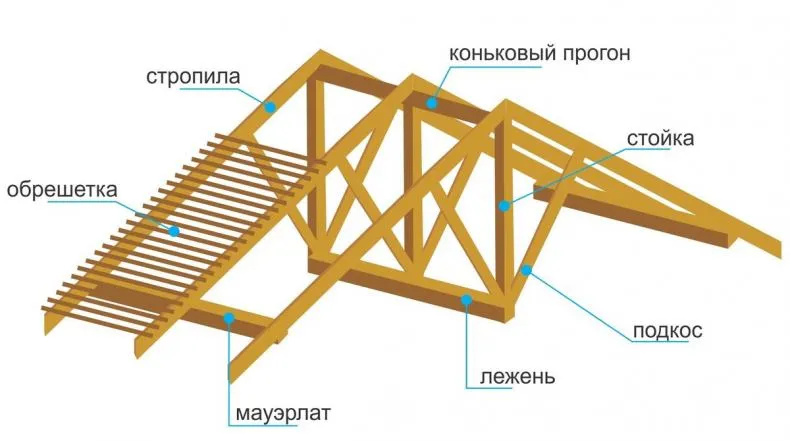

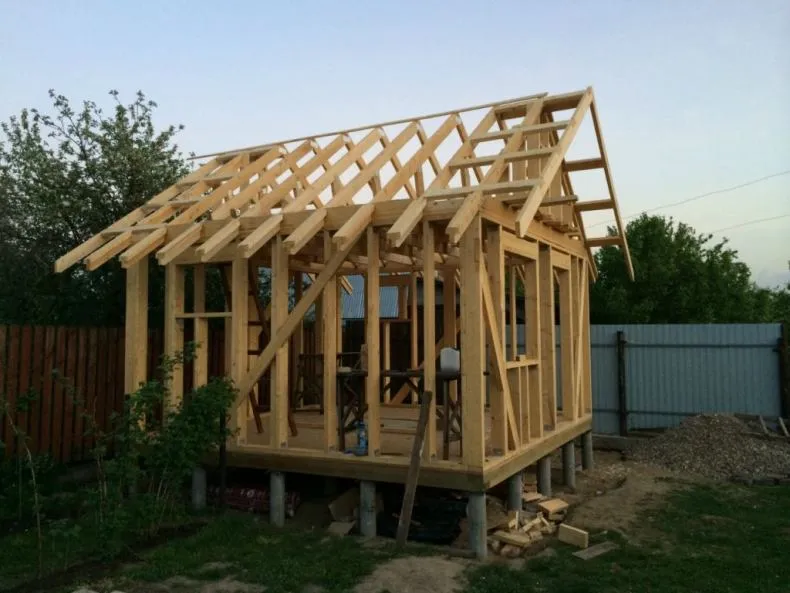

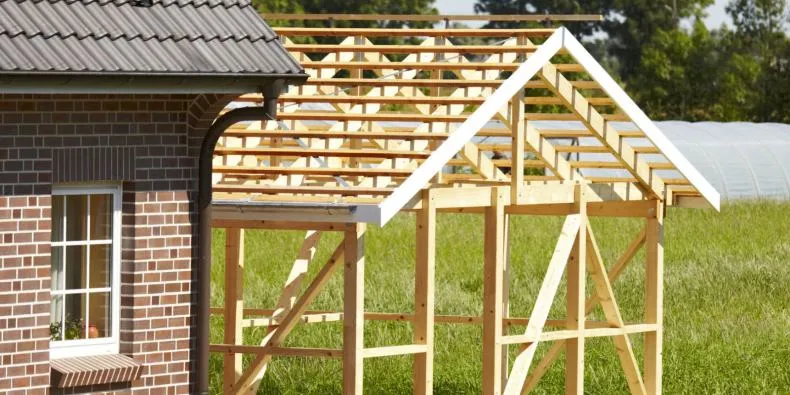

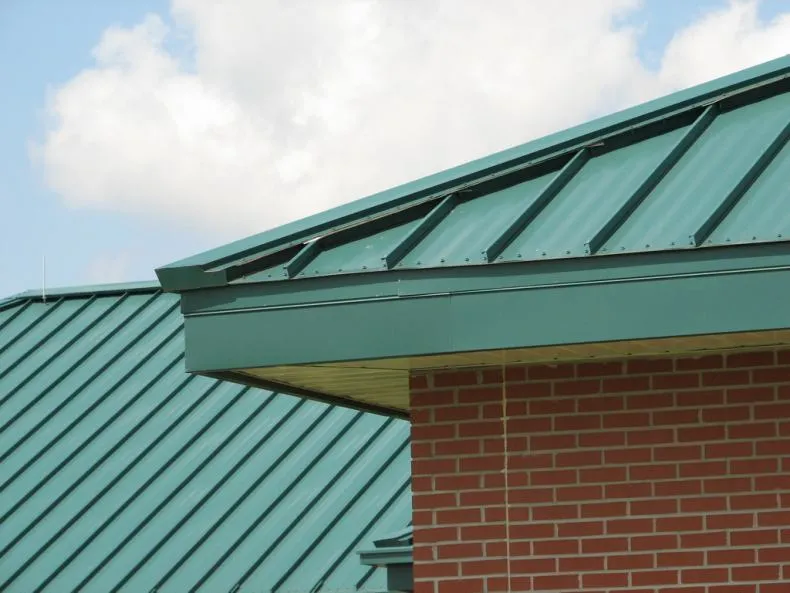

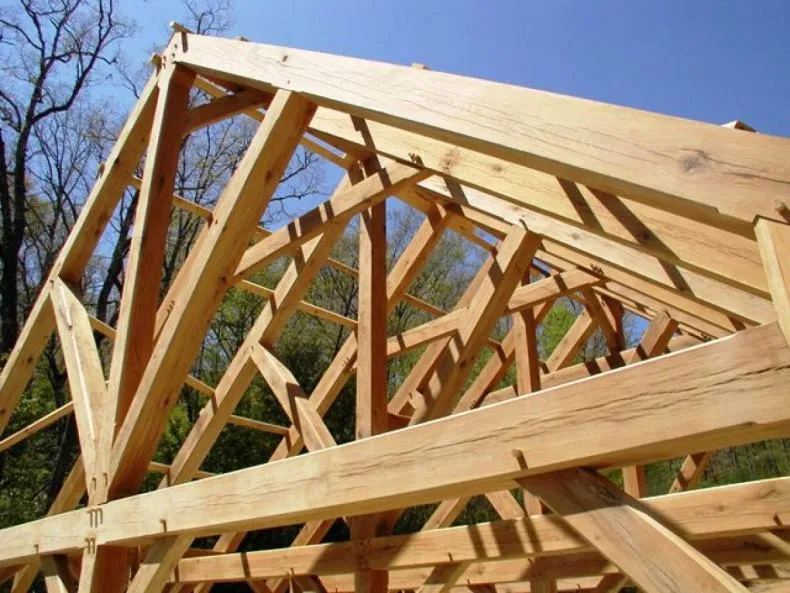

Конструкция двускатной крыши

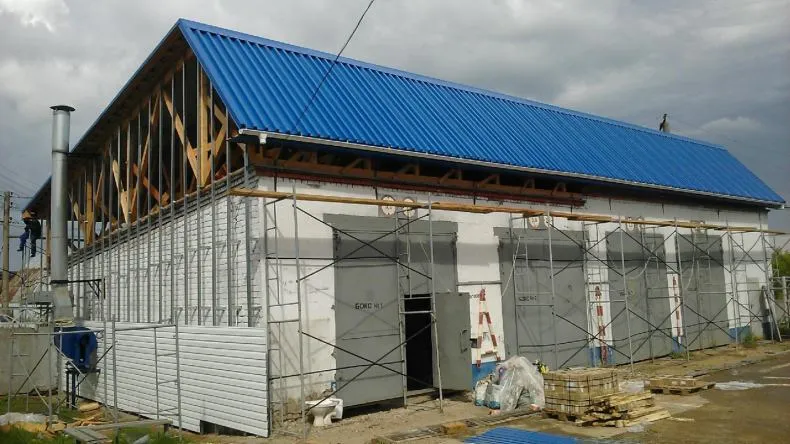

Базируется на стропильной системе в виде каркаса — удерживается давлением собственного веса, покрытия кровли и воздействия ветра со снегом. Для соединения стропил применяется конёк, обрешётка и прогоны.

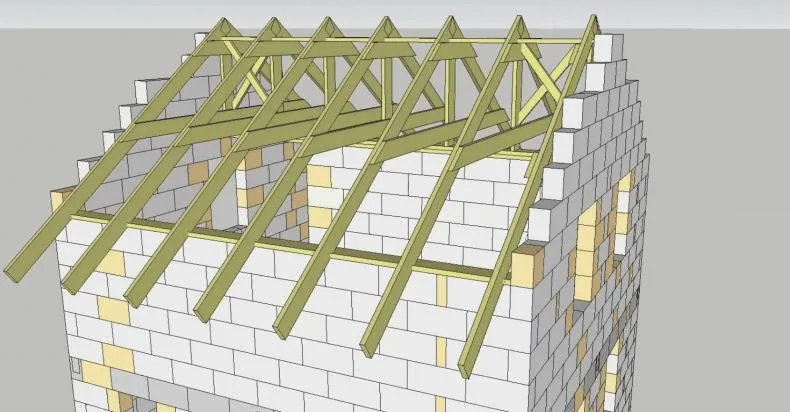

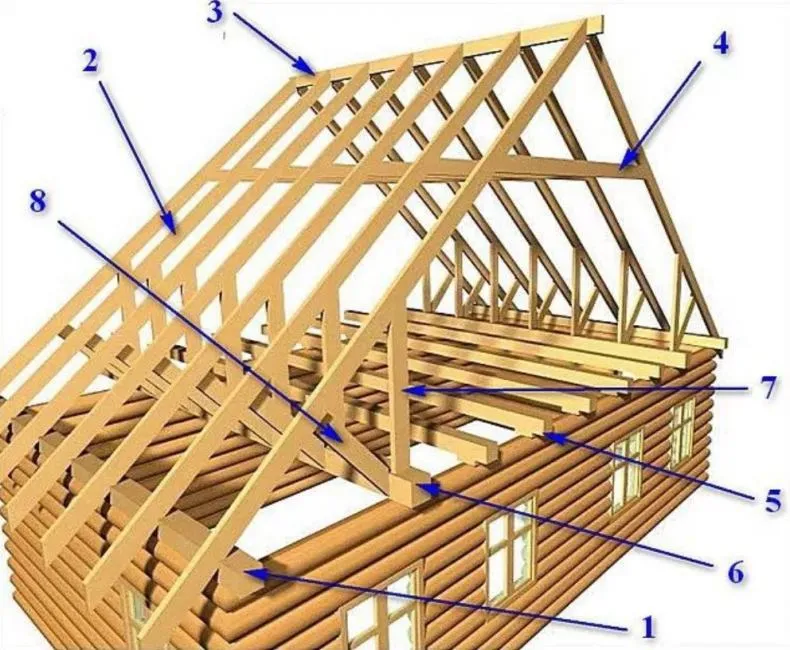

Основа конструкции:

1. По периметру монтируется мауэрлат — доска либо опорный брусок. Это нужно для отвода части нагрузки с кровли на стены;
2. Стропила либо стропильные ноги представлены наклонными балками. Они монтируются на мауэрлат и соединяются в пределах конька. Важно учитывать шаг не более 0,8 — 2 метра. Точное значение высчитывается в соотношении к предполагаемой нагрузке и размеру сечения балок;
3. Для разгрузки и обеспечения устойчивости применяют: специальные стойки, подкосы, прогоны, затяжки и ригели. Допускается вертикальное, наклонное или горизонтальное использование, главное, чтобы действительно усиливали конструкцию;
4. Конёк представлен горизонтальной балкой с размещением в верхней части системы. Он применяется для поддержки стропильных ног;
5. Мауэрлат дополняется леженью в районе внутренней несущей стены для уменьшения нагрузки в случае формирования слишком большого пролёта;
6. Чтобы ещё увеличить жесткость конструкции требуется качественная обрешётка или разреженный настил, сплошная плита. Возможны и другие варианты типа гибкой черепицы, главное, чтобы обеспечивалась максимально надёжная укладка кровли.

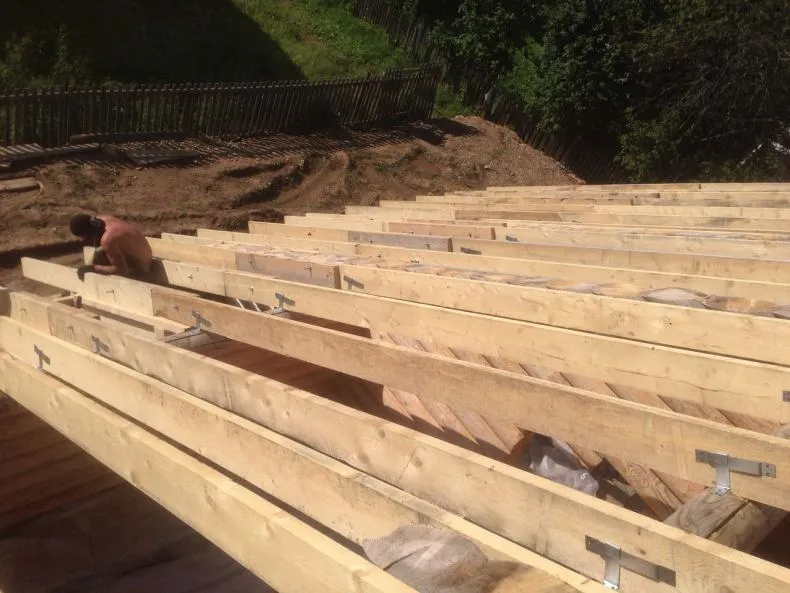

Для стропильной системы предпочтительнее дерево после атмосферной сушки 2 — 3 сорта. Сухое со временем скручивается или потрескается. Закрепляется: гвоздями, скобами, болтами и накладками. Конечно можно опираться на металлический профиль, но стоимость выходит слишком большой. Потому — это редкий вариант. И ещё мастера не любят слишком сложный монтаж этого материала.

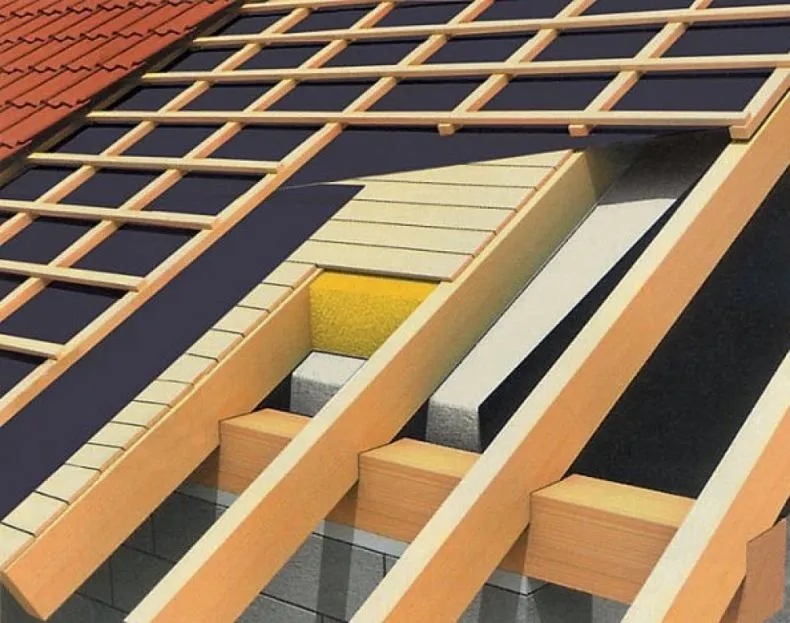

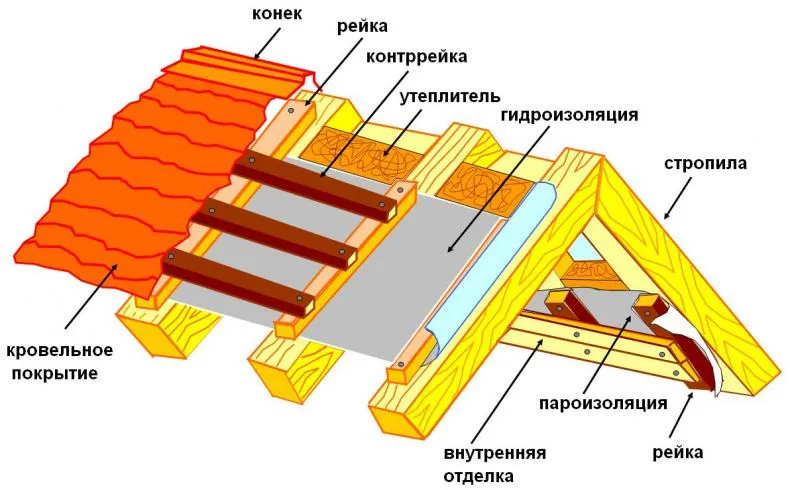

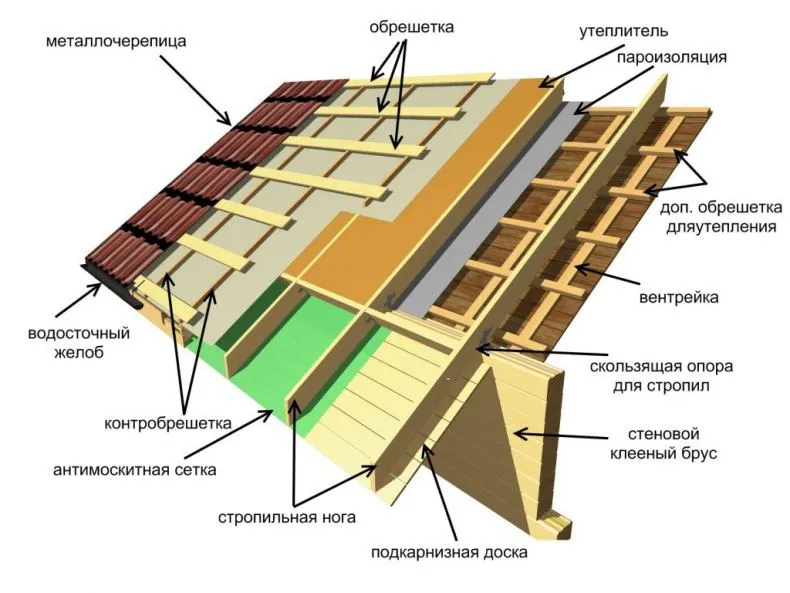

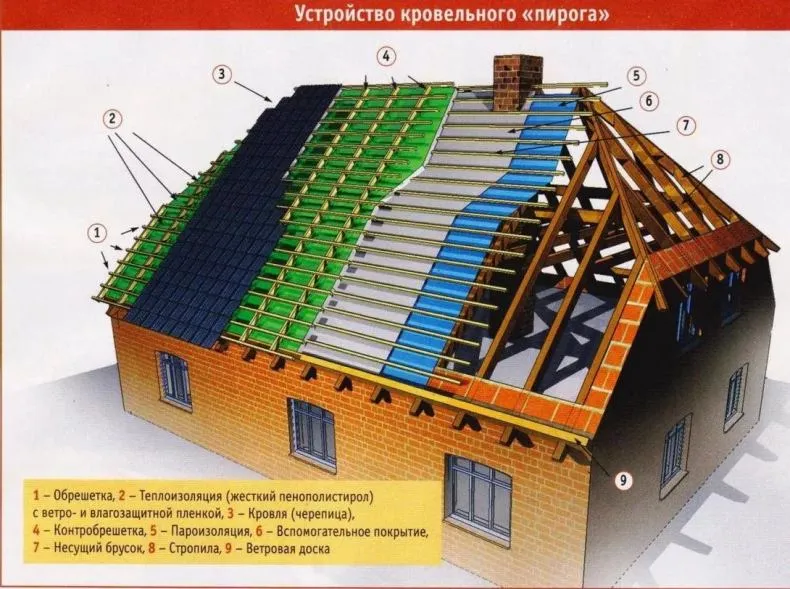

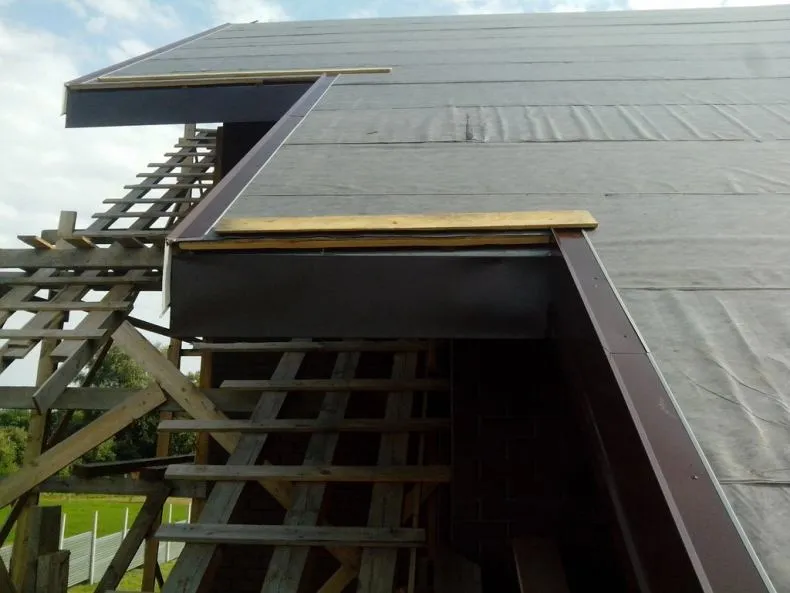

В случае намерения благоустройства мансарды на чердаке, необходимо утеплить двускатную крышу. Потребуется контробрешетка для создания вентиляции и вывода конденсата и обрешётка для устойчивости.

Угол наклона скатов

Правильный уклон двускатной кровли, необходимо рассчитать в процессе проектирования. Возможен вариант на 30, 45 или 60 градусов. Всё зависит от количества осадков и технической стороны, поскольку не всегда комфортно создавать одну из вариаций.

А, что влияет на выбор:

1. Уровень ожидаемой ветровой нагрузки. Если слишком, часто, происходят ураганы, шторм или мощный ветер, тогда выгоднее уменьшить угол до 15 — 20 градусов;
2. В случае со снегом обратная зависимость. Чем больше осадков, тем выше уклон. В среднем — это 25 — 40 градусов;
3. Тип материала для кровли. Каждый сохраняет целостность при определённых условиях;
4. Особенности конструкции. Если задумана мансарда, тогда уклон корректируется из-за поддержки требуемой высоты. В некоторых случаях выгодно монтировать ломаную крышу, чтобы воздержаться от чрезмерного подъёма конька.

Иногда выгоден разный уровень ската крыши по секциям. Но это слишком сложно для новичка. Даже мастера не любят подобные заказы из-за кропотливости работы. И придётся учитывать, что это обойдётся значительно дороже, а функциональность и целесообразность под большим вопросом не говоря уже о привлекательности.

Как рассчитать угол

Наклон очень важен в процессе расчёта требуемых элементов стропильной системы. Его вычисляют в градусах и процентах. Для этого потребуется простейшая математика.

В разрезе двускатная крыша — это равнобедренный треугольник в случае идентичных скатов. Для правильного и простого расчёта она делится на 2 треугольника с прямым углом. Здесь H — высота до требуемого уровня конька, а L — половинка от пролёта дома. Измерения осуществляются на созданных стенах и фронтоне. Важно выявить длину стропила — В. Для этого пригодится тригонометрия.

Формула — TGA = H/L. Вычисления очень простые, например высота крыши 4 м, ширина дома 10, тогда половина пролёта ровна 5 метрам. Теперь нужно разделить. 3 на 5 = 0,6. Смотрим в таблицу Брадиса. И понимаем, что потребуется примерно 31% наклона. Для увеличения точности можно использовать другие варианты расчётов, но для новичка они значительно сложнее.

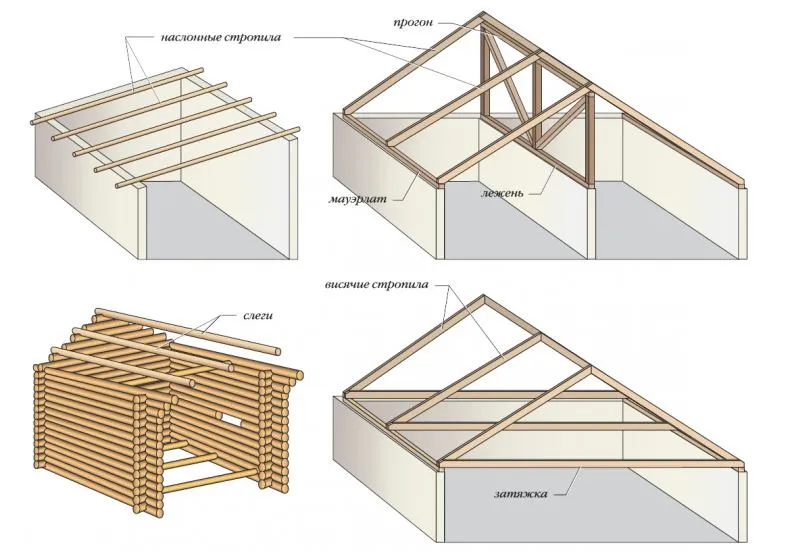

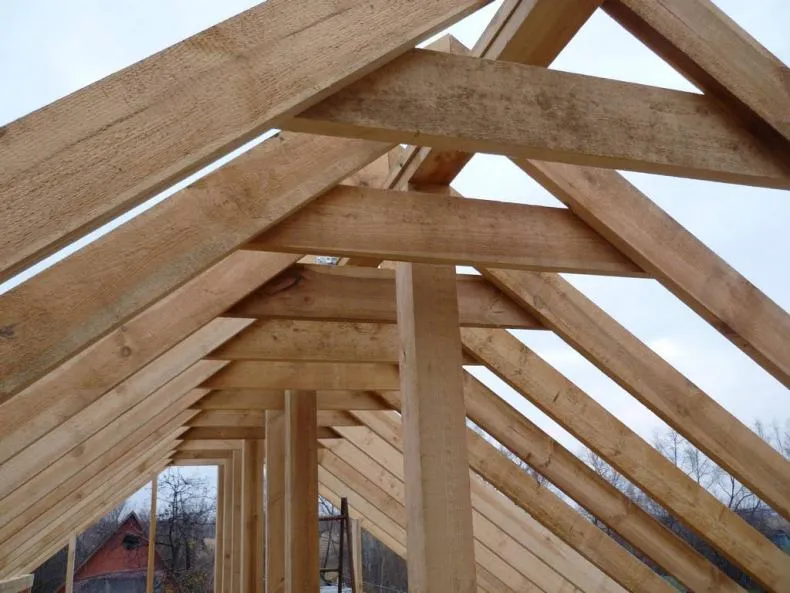

Виды стропильных систем

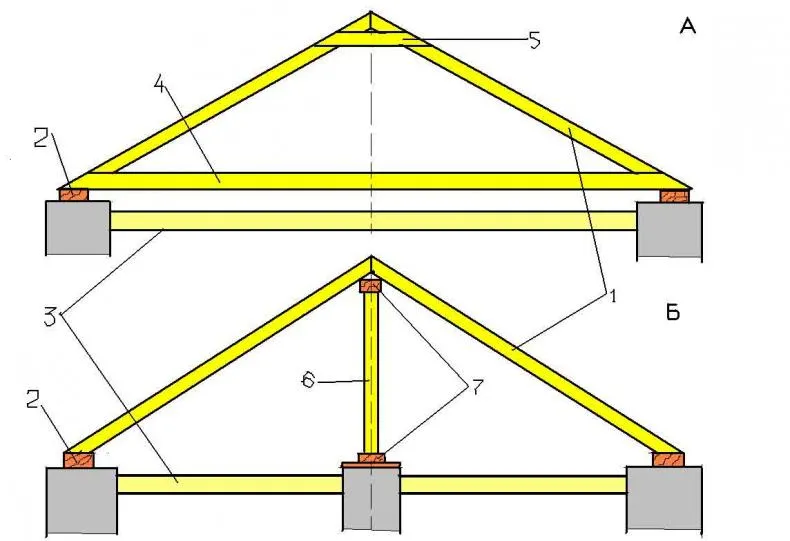

Выбираются на основе размера пролёта и количества несущих стен внутри конструкции. Можно опираться на наклонную или висячую версию. Комбинация используется редко.

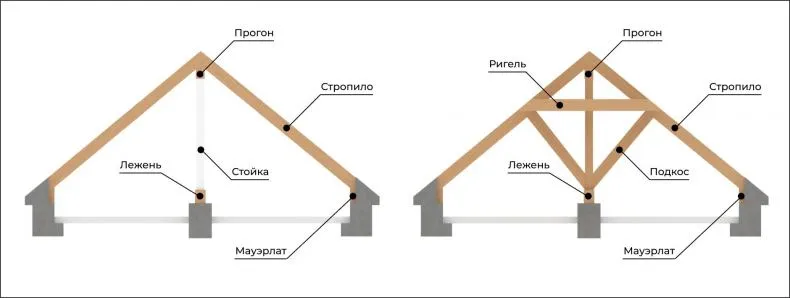

Наклонная стропильная система

Базируется на наружных и внутренних стенах. Главное отличие или преимущество в отсутствии горизонтального усилия. Это упрощает систему и делает сборку значительно дешевле.

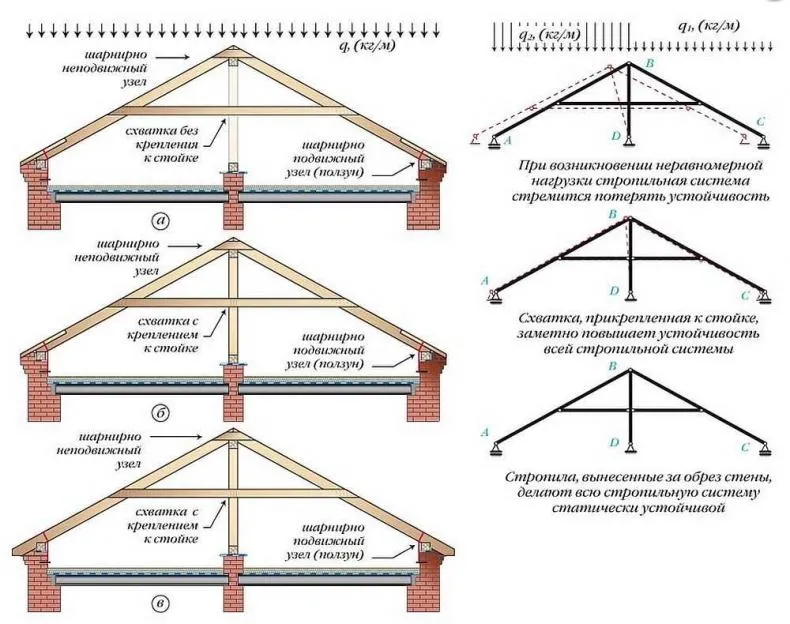

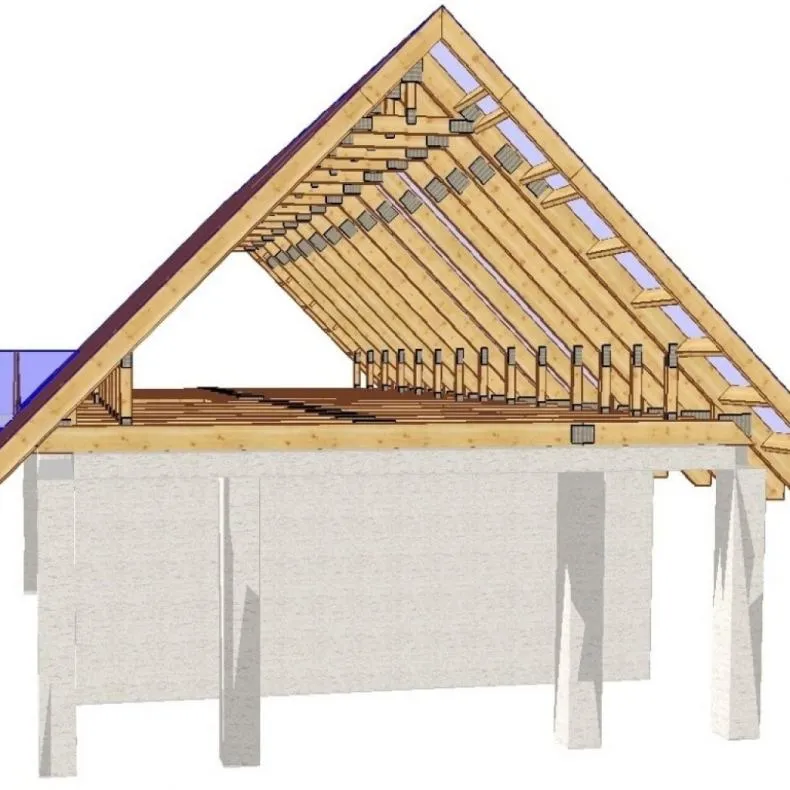

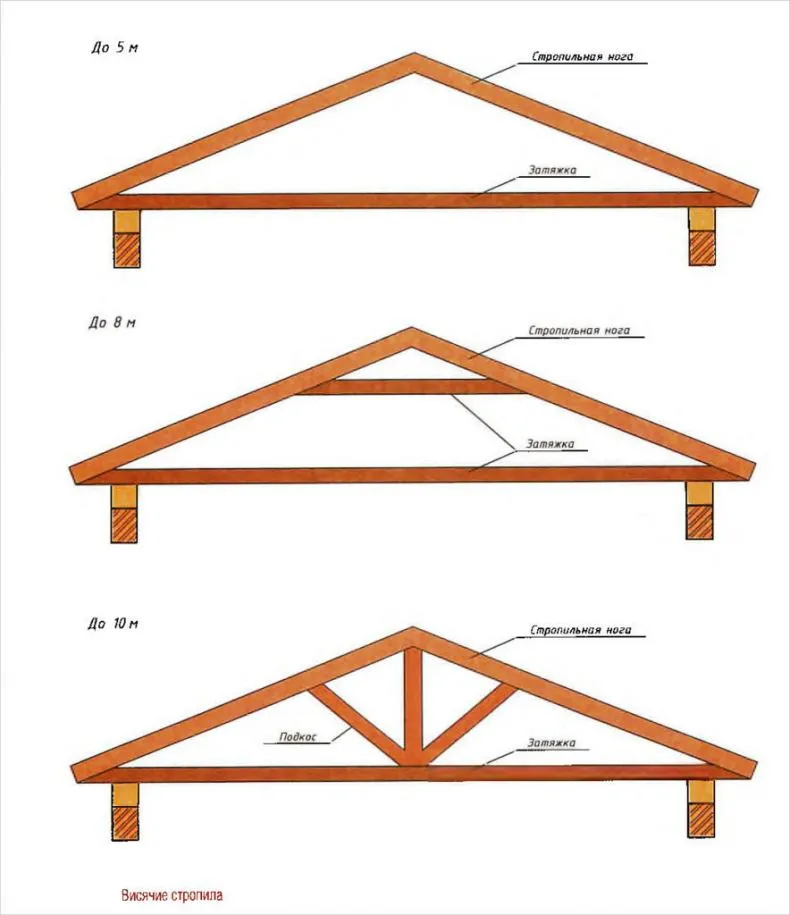

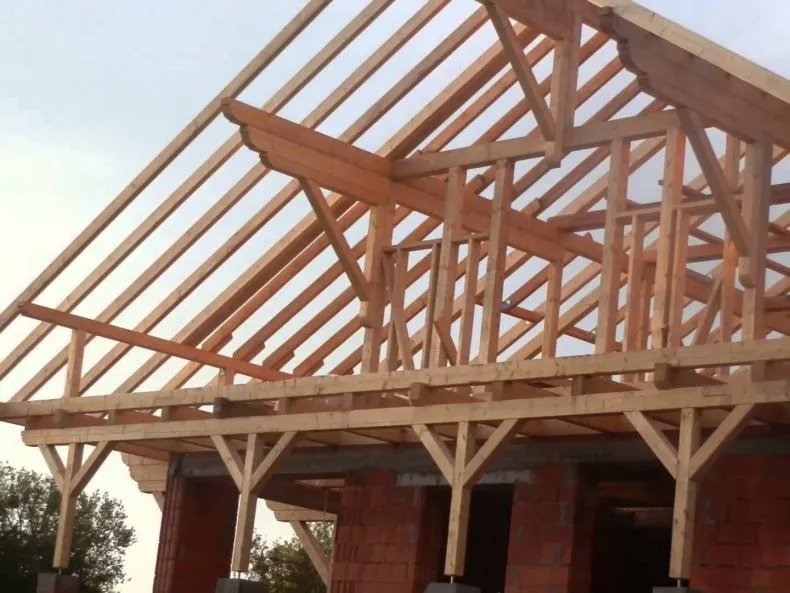

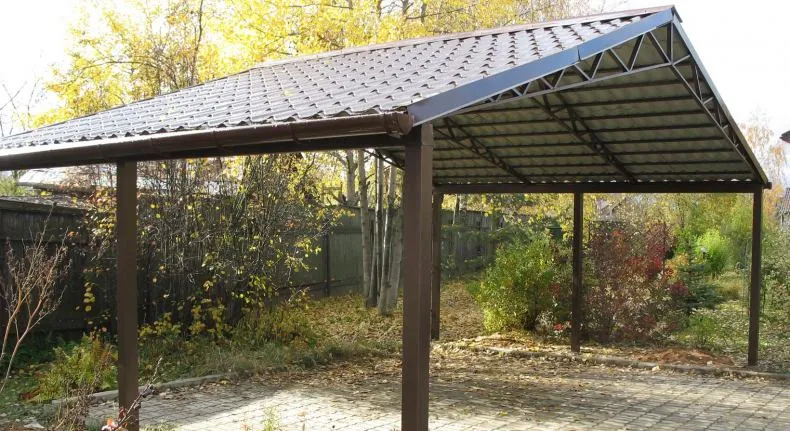

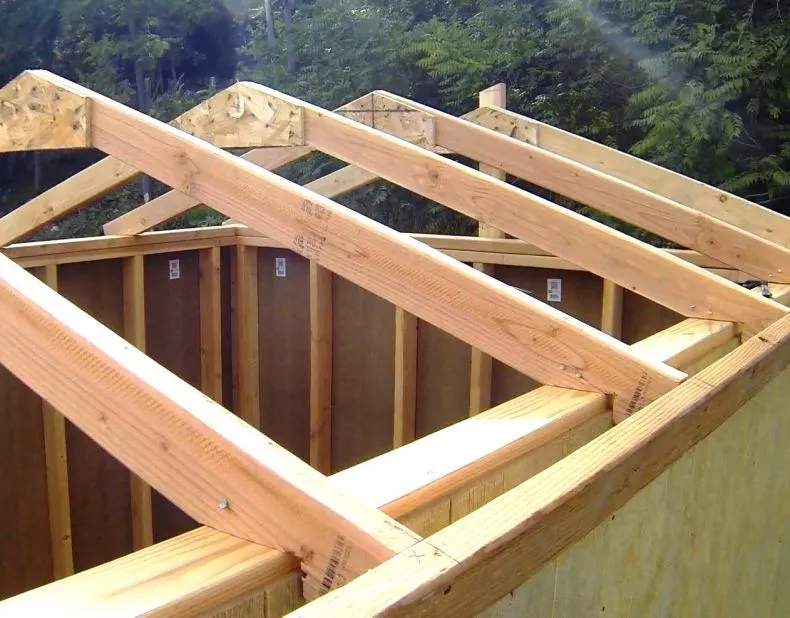

Висячие стропила

Для новичка слишком сложный вариант. Но требуется, если нет промежуточной капитальной опоры и в добавок пролёт составляет 6 — 14 метра. Это увеличивает усилия.

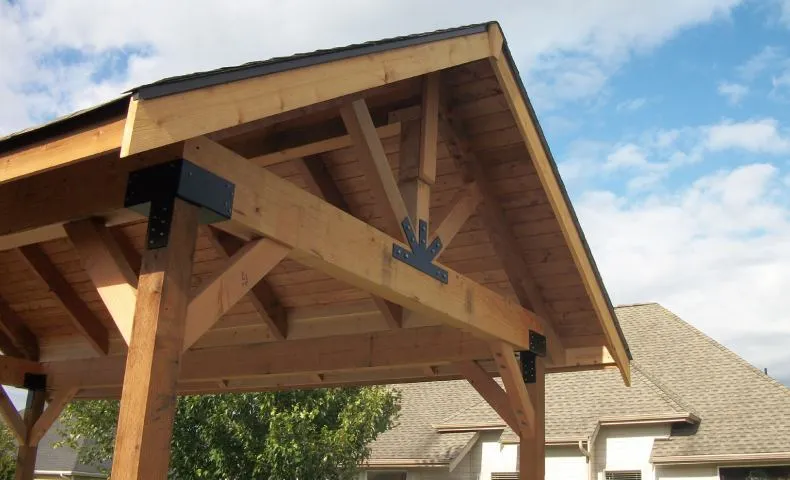

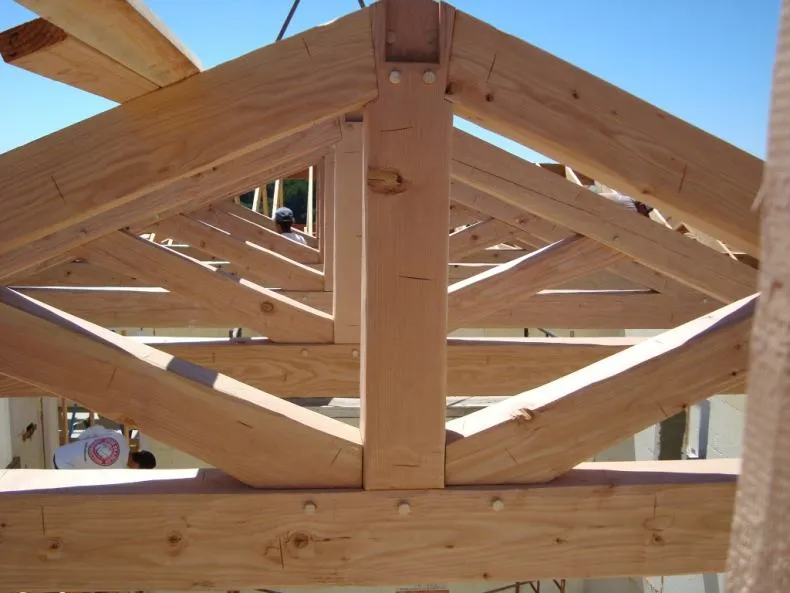

Потому приходится для надёжности добавлять: ригели, горизонтальные затяжки или вертикальные бабки, которые собственно держаться на затяжке. В некоторых случаях данная система создаёт часть перекрытия — становится основой потолка, пола.

Проектирование и расчёт двускатной кровли

Как мы поняли для обеспечения точности, необходимо опираться на правильные расчёты. Чтобы не ломать голову можно воспользоваться онлайн калькулятором. Нужно только ввести размеры и он выдаст требуемый результат.

Какие нужны размеры:

• Длина, ширина дома;
• Высота и уровень свеса крыши.

Теперь данные можно ввести в калькулятор и получить требуемое количество пиломатериалов, листов для покрытия, гидроизоляции, утеплителя и других материалов.

Также это позволит рассчитать количество крепежных элементов, накладок, антисептика и прочего. Важно, чтобы всего было с запасом на 10 — 15% больше от требуемого значения.

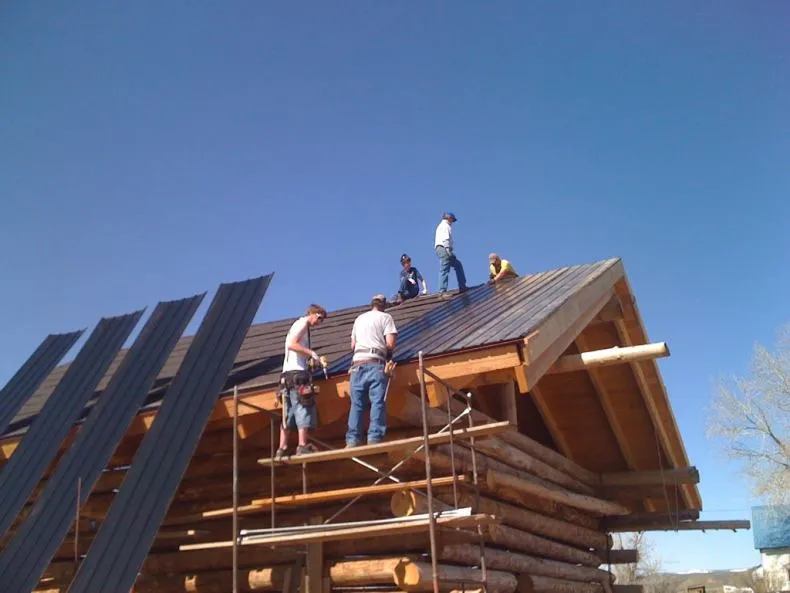

Как сделать двускатную крышу: пошаговая инструкция

Главное мы уже сделали. Далее осталось перенести расчёты на реальную конструкцию. Этапы выполнения:

• Подготовительные работы;
• Монтаж всех элементов стропильной системы;
• Укладка всех типов изоляции;
• Завершение монтажа элементов кровли.

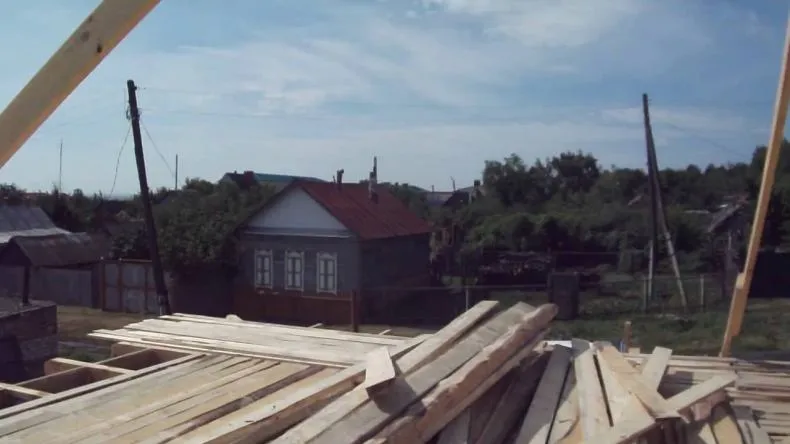

Важно: К эксплуатации допускаются только сухие пиломатериалы. Для хранения выгодны штабеля либо покрытие брезентом, плёнкой. Необходимо любым методом защитить от проникновения влаги. Рассмотрим всё по этапам:

Подготовка

Если дом создан со стенами из блочного, кирпичного материала, тогда потребуется армированный железобетонный пояс вокруг здания. Необходимо для укрепления конструкции и обеспечения ровной поверхности для мауэрлата.

Он крепится гайками на оцинкованные шпильки 10 мм сечения. Стартуют с углов с шагом 60 см.

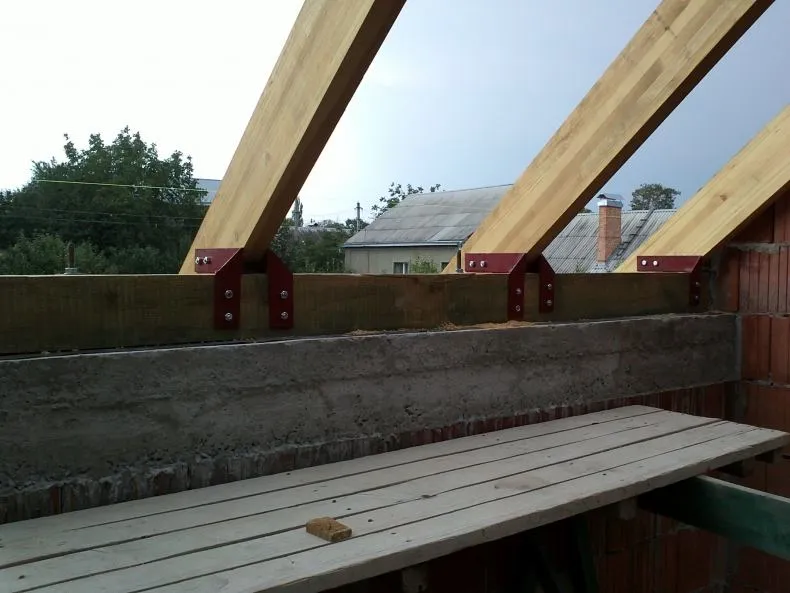

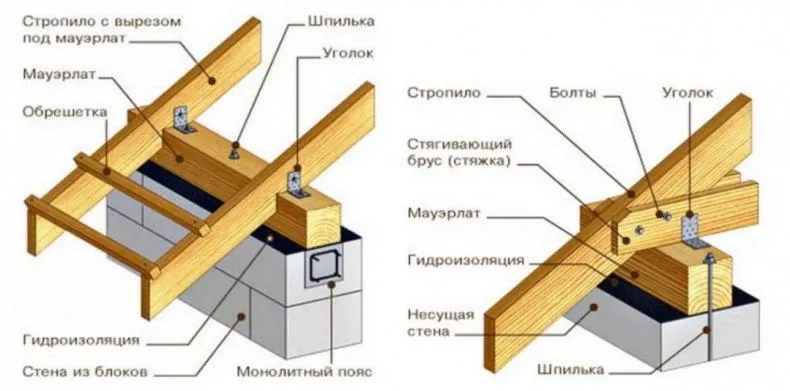

Укладка мауэрлата

В бруске, необходимо просверлить отверстие, где со стен виднеются шпильки. Нужно укладывать ближе к внутренней части стены. Это защитит от мощного ветра.

Брусья тщательно выравниваются горизонтально. Если выступают части — стесываются либо сразу, добавляются прокладки.

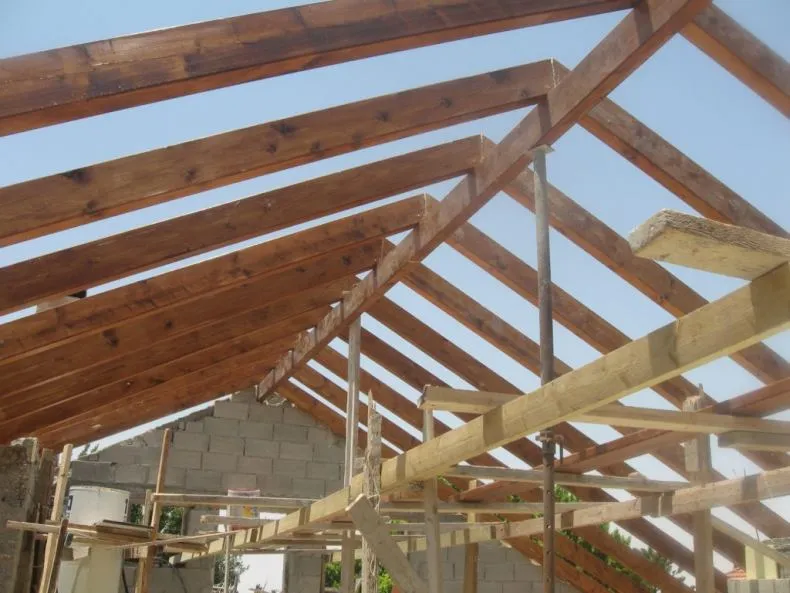

Установка конькового бруса

Прогон укладывается на высшей части кровли. Когда он создан, тогда сборку выполнить быстрее и получается надёжнее. Его нужно закрепить со стойками. Лежня усиливается уголком, накладкой. С шагом стоек в 3 — 5 метра.

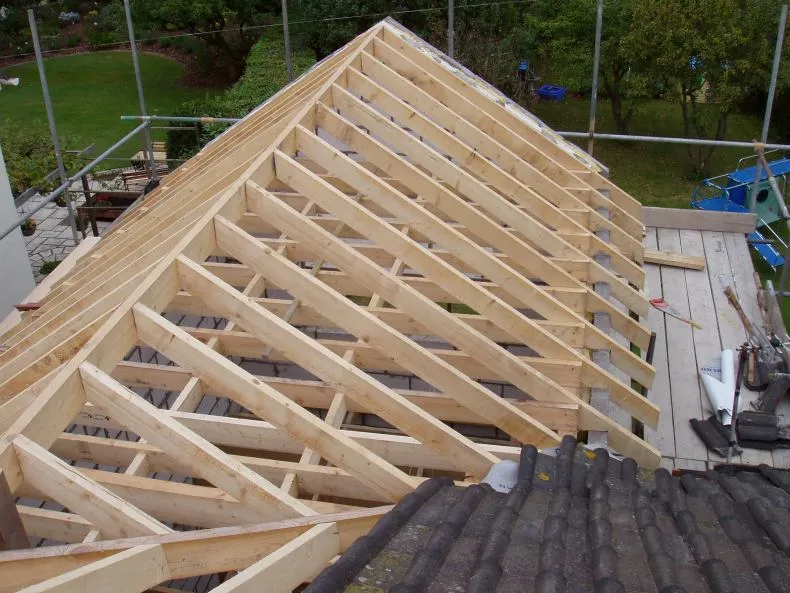

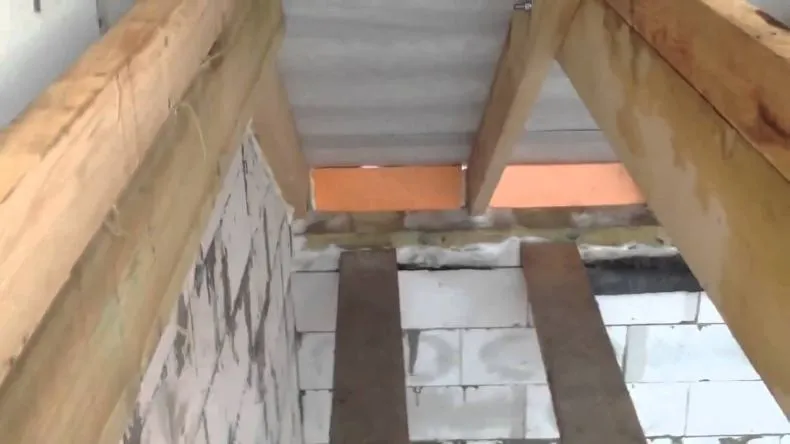

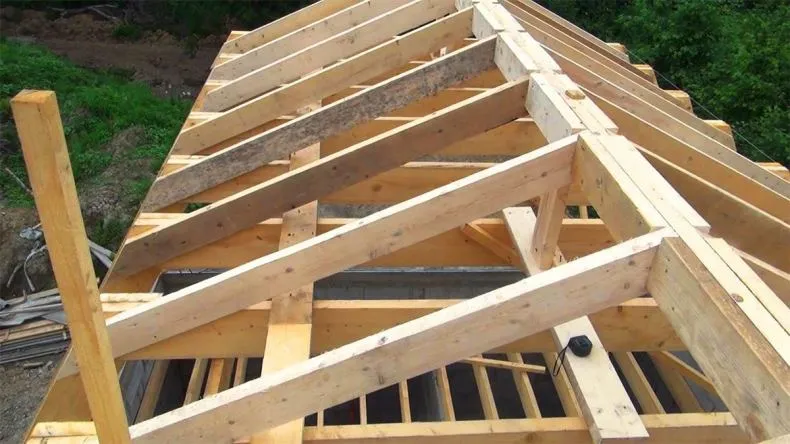

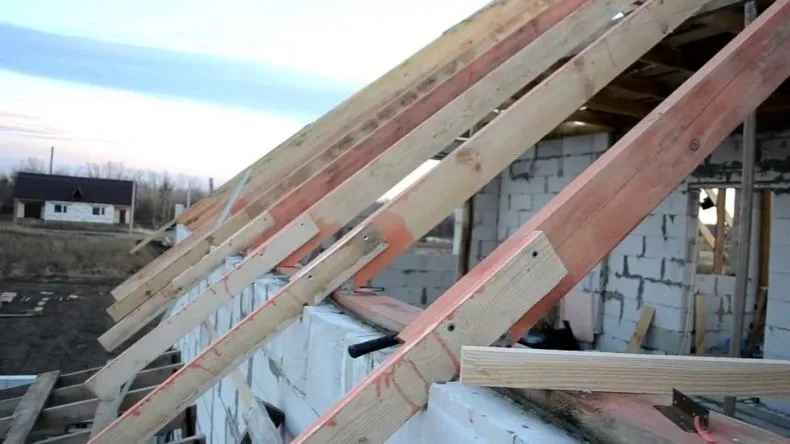

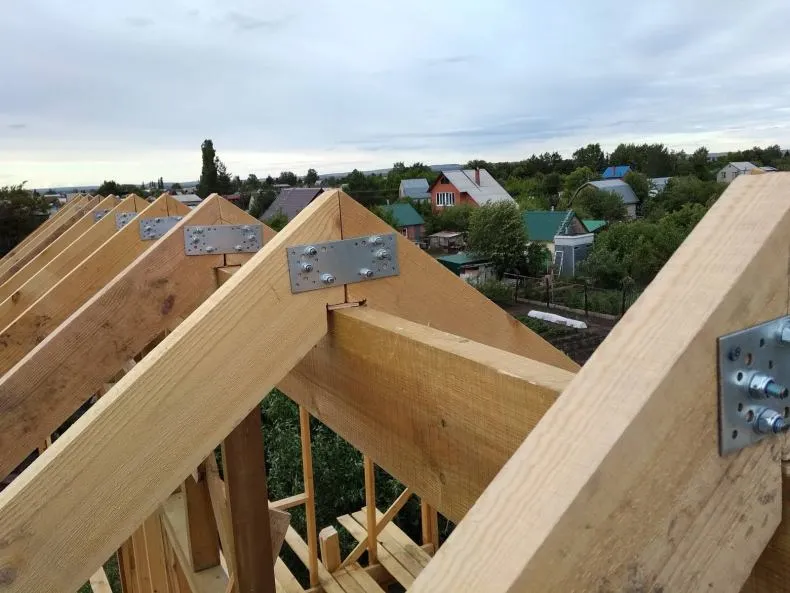

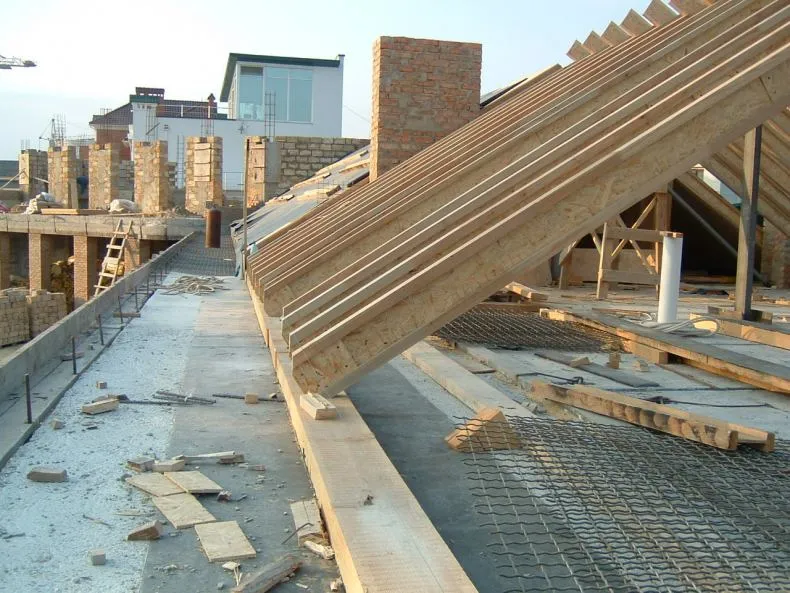

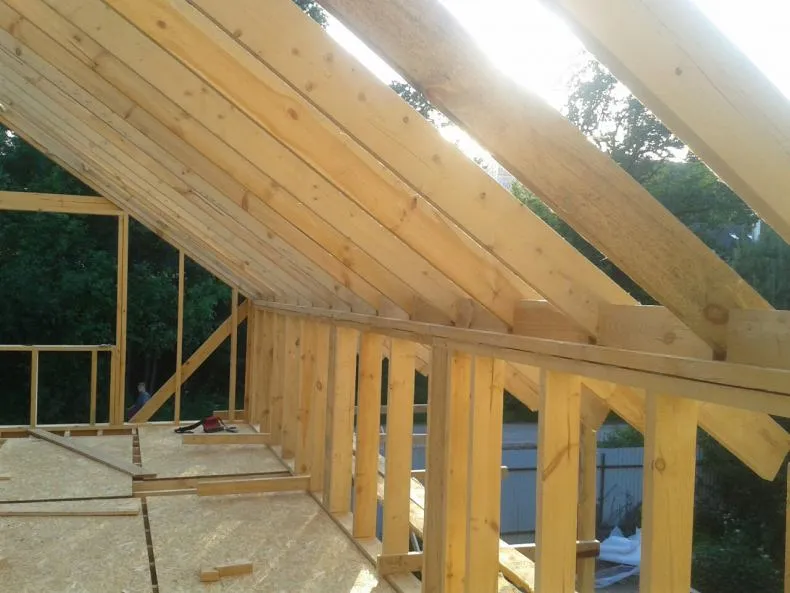

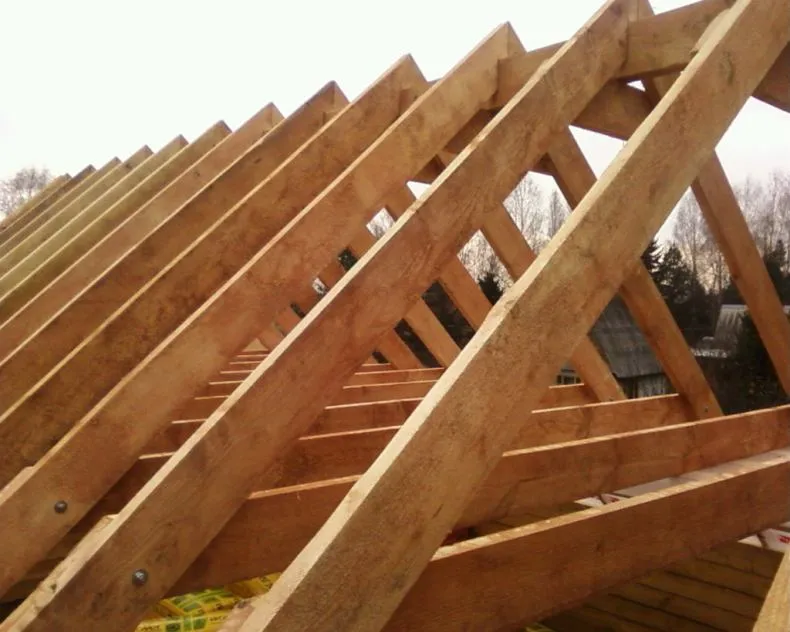

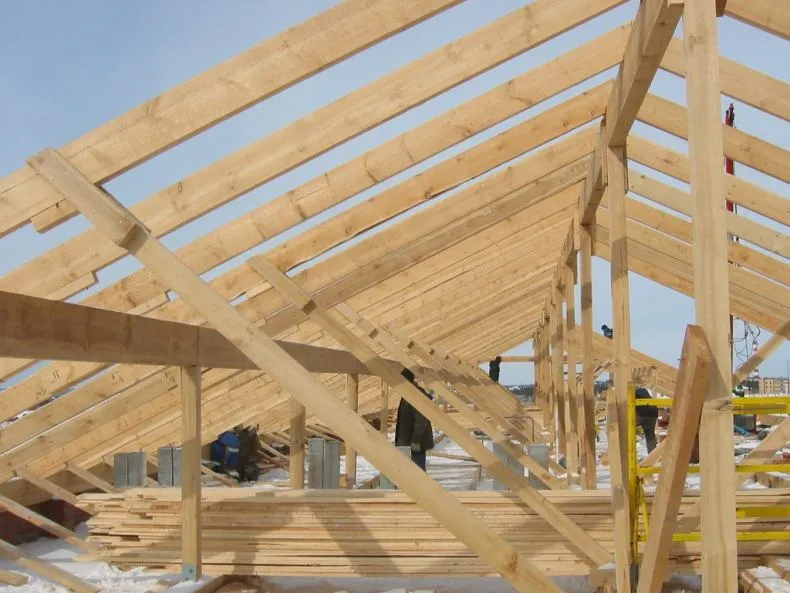

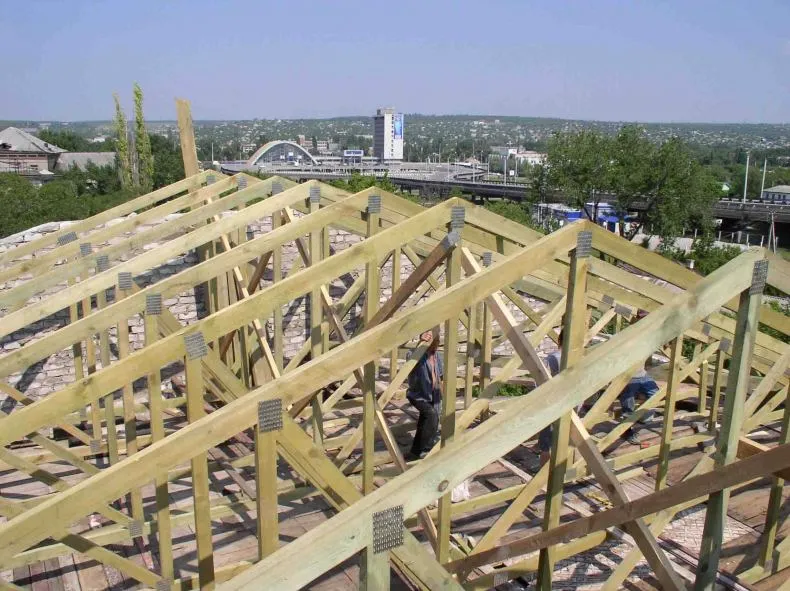

Монтаж стропил

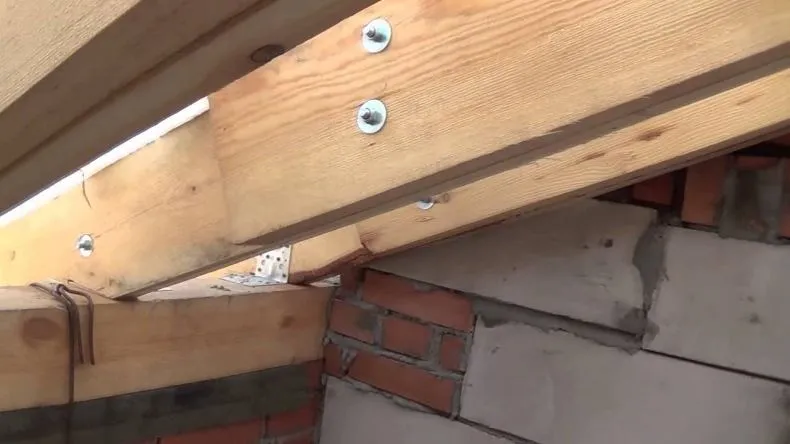

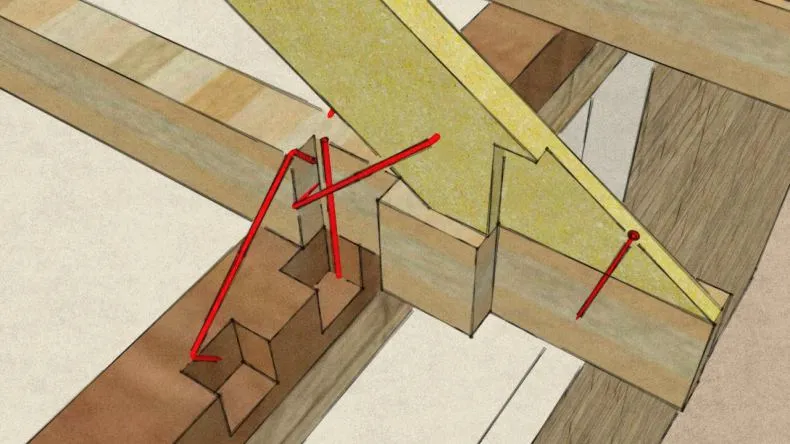

Выгоднее опираться на шаблон. Стартуем с вырезания паза в нижней части — служит для опирания на готовый мауэрлат. Требуется глубина запила не больше 1/3 от ширины доски.

В некоторых случаях пиломатериалы для формирования стропил, необходимо сращивать, тогда потребуется соединение типа — внахлёст либо проще накладками. Предпочтительный стык в 1 метр от точки опоры или 1/3 длины стропила.

Важно: Запрещается соединение доски в центральной части. Здесь максимальный изгибающий момент. Потому балка, может, не выдержать.

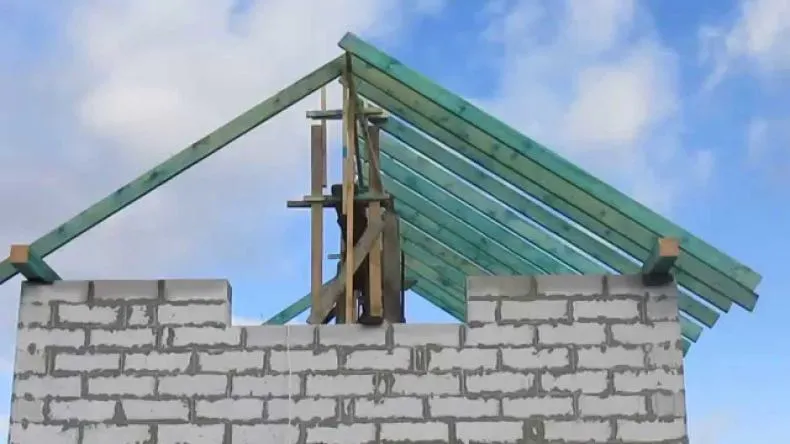

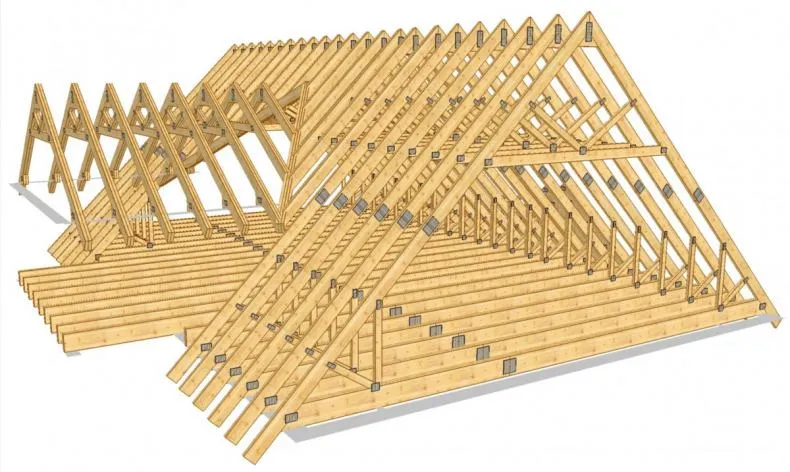

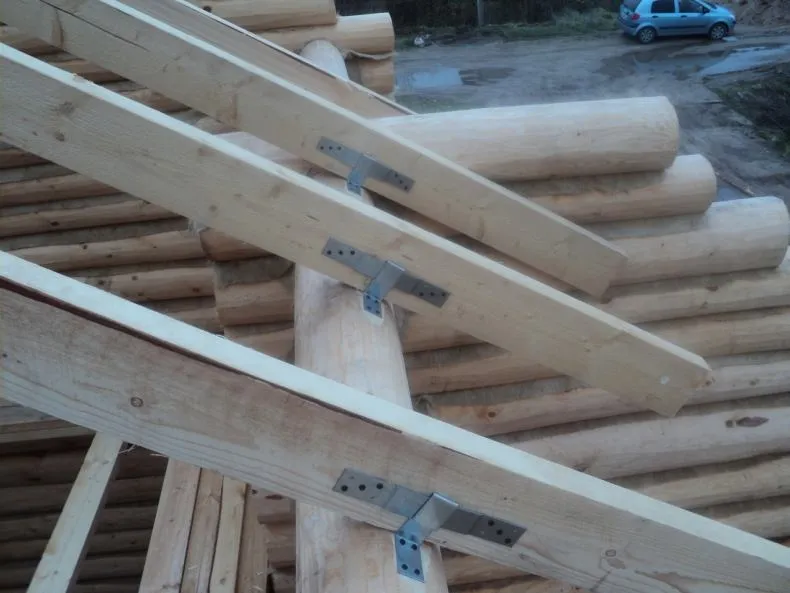

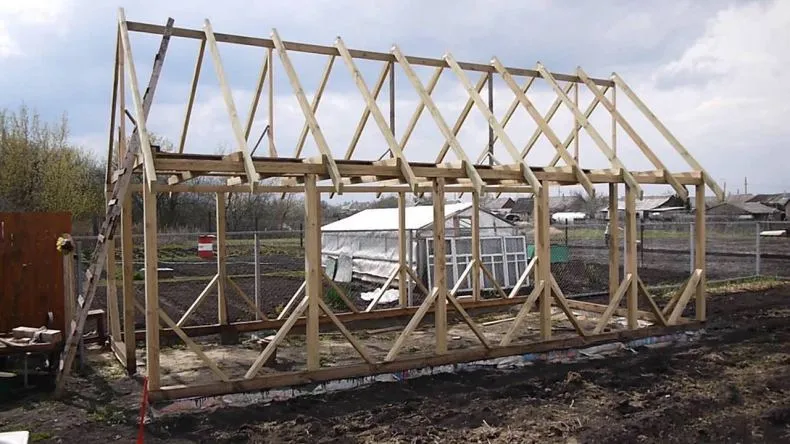

Процесс сборки стропил стартует с фронтонов. Необходимо выставить первый, а потом последний фрагмент. На них натягивают шнур для разметки. Недопустимо попадание шпилек в район опоры — это проблемный момент для врубки. Для закрепления применимы: подкосы, упоры и стяжки. Обязательно проверяется надёжность крепления системы, чтобы не было люфта или неточностей.

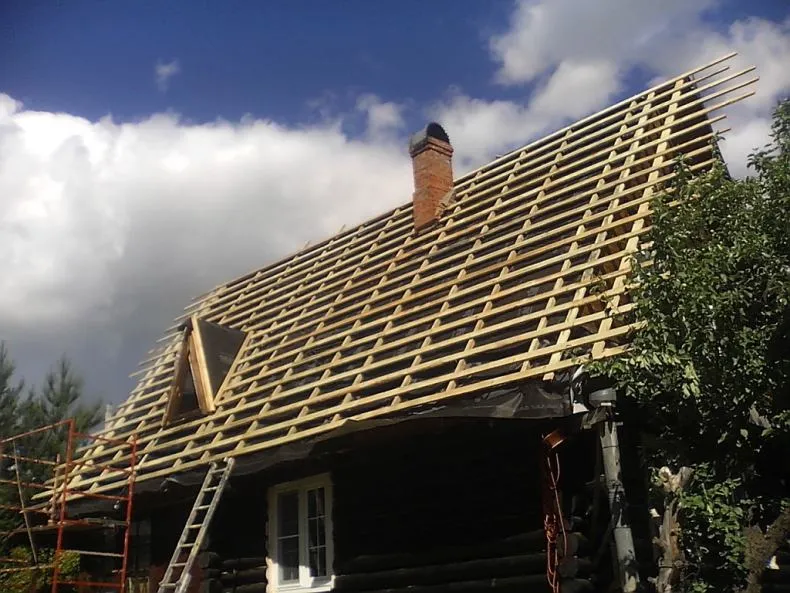

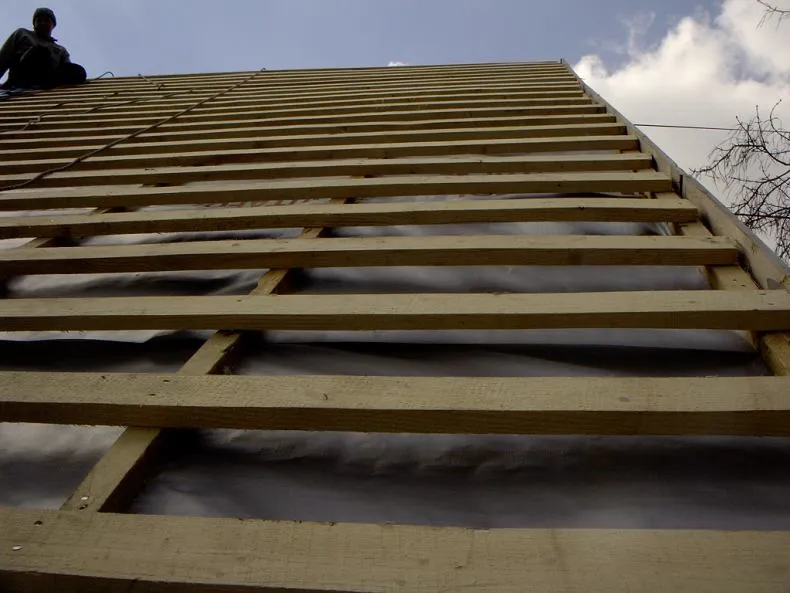

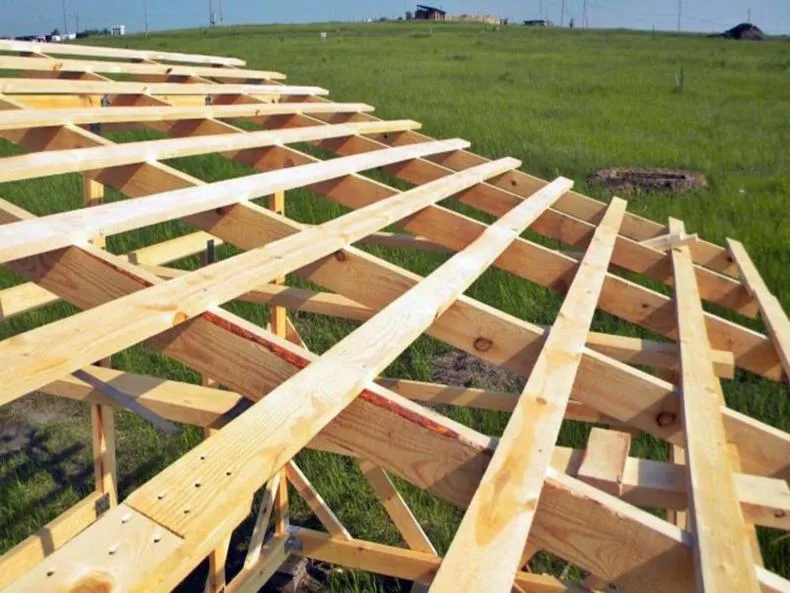

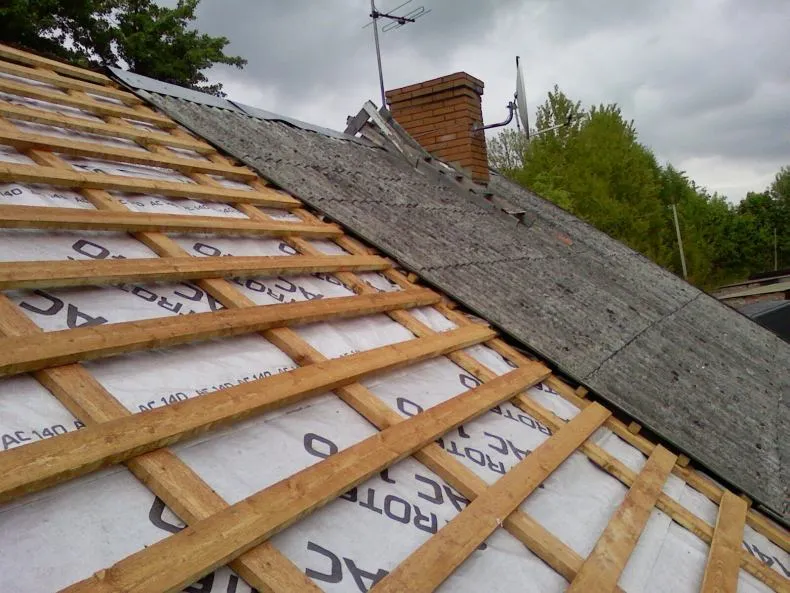

Крепление обрешётки

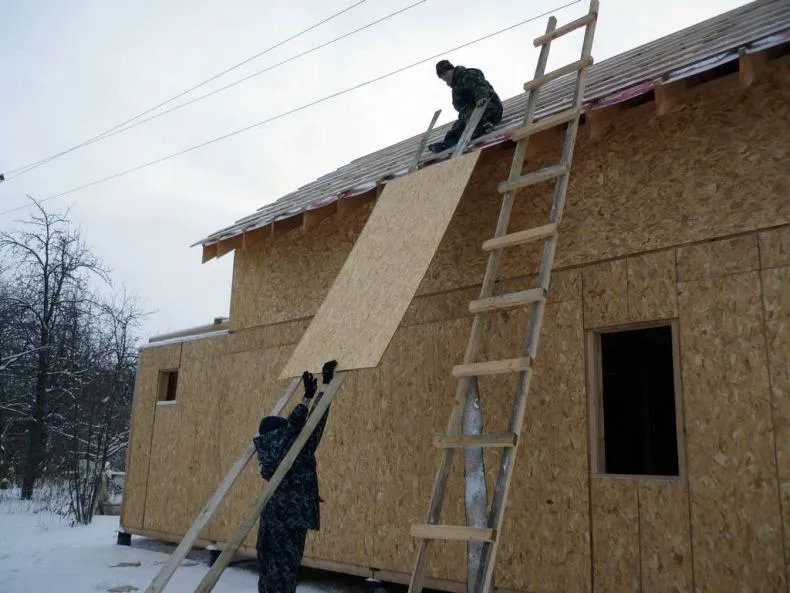

Фактически это основа для кровли. Для неё подходят: рейки, доски, плиты типа ОСП либо фанера с устойчивостью к влаге. Выбор зависит от используемого покрытия:

• Доска на основе шага в 35 — 45 см. Но должна быть равна поперечной волне;
• Сплошной настил подойдёт для гибкой черепицы, рулонной кровли и ондулина;

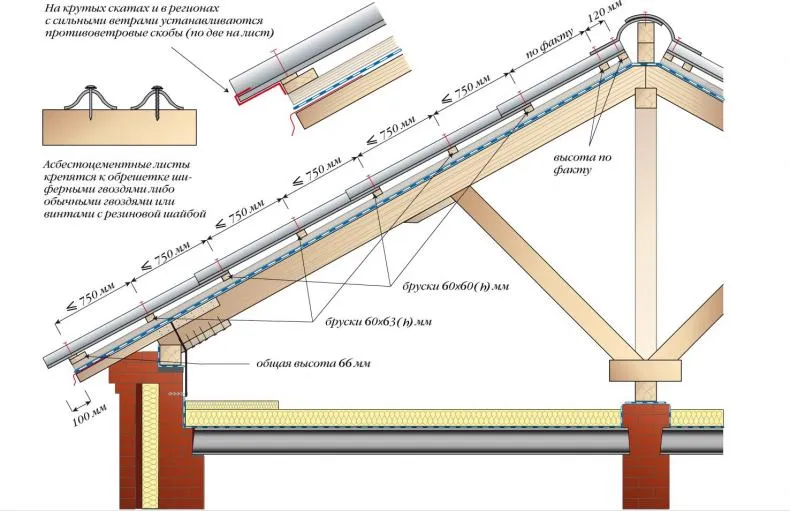

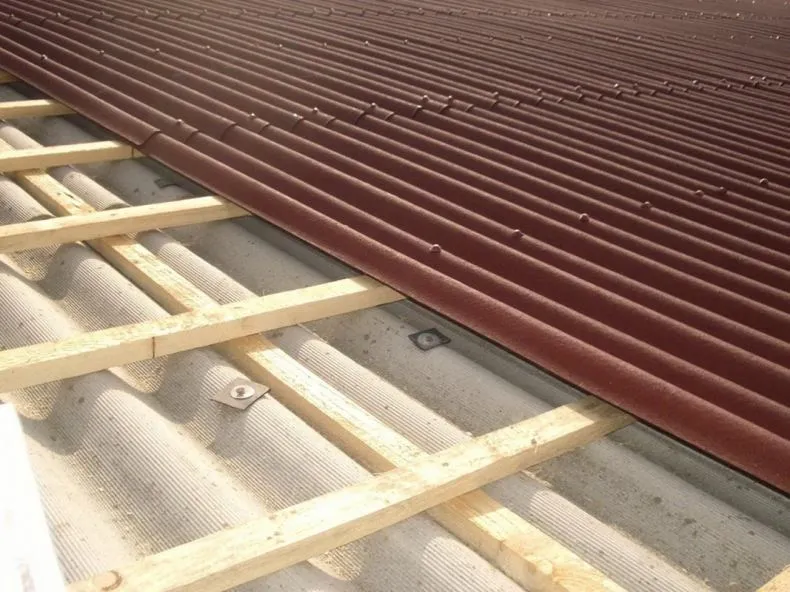

• Если асбестоцементный шифер, тогда требуется обрешётка на основе шага в 450 — 750, что зависит от угла наклона.

Стоит учитывать, что рейки, доски выгодно укладывать перпендикулярно в отношении стропил. Во всех местах крепления применяется 2 самореза. Это необходимый момент, поскольку обрешётка обеспечит устойчивость и жёсткость.

Заключение

Зачем всё это делать своими руками? Некоторые моменты очень сложны новичку, но — это экономия личных средств. Мы осознали, что качественный результат зависит от правильного расчёта.

Нужно базироваться на оптимальную схему стропильной системы. Останется смонтировать по технологическим требованиям. Если разложить по этапам, тогда получится даже у новичка при условии наличия свободного времени.
