Утепление труб отопления выполняется с целью сохранения оптимальной температуры теплоносителя в системе и защиты от замерзания в холодное время года. Для этой задачи применяются различные материалы, такие как минеральная вата, пенопласт, пенополистирол, вспененный полиэтилен и другие.

Изоляция трубопроводов отопления — это важный аспект в создании энергосберегающих технологий, и этот вопрос в наши дни стоит остро. На данный момент разработано большое количество утепляющих материалов и способов их оптимального использования в разных промышленных сферах.

Но, рационально использовать энергию нужно не только в промышленности, но и в быту. Изоляция магистралей обогрева бывает не только желательной, но и превращается в жизненную необходимость.

В целом процесс тепловой изоляции направлен не только на поддержку температурного режима на стабильном уровне, но и защиту носителя тепла от замерзания в период холода.

Теплоизоляционные материалы бывают следующих видов:

• штучный;
• в рулонах;
• комбинированный;
• для заливки;
• кожуховый.

Зависимо от технических характеристик и параметров изоляции, эти материалы применяют в следующих сетях:

• вентиляционных;
• подачи холодной и горячей воды;
• техоборудования;
• парового обогрева.

К выбору защитного материала необходимо подходить с большой ответственностью, ведь это залог тепла и уюта в жилище людей.

Виды наиболее эффективного изоляционного материала следующие:

1. Теплоизоляционная краска. Ее относят к достижениям науки России. Один слой данного покрытия может стать заменой нескольким сантиметрам пенополистера и минваты. При этом данный материал не несет вреда окружающей среде и устойчивый к влиянию высоких температур. Этот вид изоляции трубопроводов применяют в тяжелых условиях производства.
2. Минеральная вата. Этот материал характеризуется низкой проводимостью тепла и пожароустойчивостью. По этим причинам он нашел обширное применение при защите систем обогрева. Но, этот вид защиты относится к дорогостоящим стройматериалам.
3. Утепление пенополиуретаном. Его для теплоизоляции стали применять недавно, но уже успели оценить его практичность.
4. Пенополистирол. Это практически тот же пинопласт. Этот вариант отличается доступной стоимостью и простою крепежа.
5. Вспененный полиэтилен. Данный стройматериал занимает лидирующее место. Он является оболочкой, напоминающей по форме трубу.

Выбор изолирующего материала

Выбирая утеплитель для отопления, установленного на улице, остановите свой выбор на тех образцах, что не боятся влаги. Утеплитель, который выбирается, должен обладать:

• минимальной теплопроводностью;
• не реагировать на кислоты, щелочи и другие химически активные компоненты;
• стойкостью к окислению и коррозии;
• длительным сроком эксплуатации;
• огнеупорностью;
• безопасностью для человеческой жизни;
• простотой процесса монтажа.

Зачем нужна теплоизоляция на улице?

Ответ на данный вопрос прост. Речь идет скорее не об утеплении, а о термоизоляции отопительных систем на улице. От качества утепления будет зависеть общий коэффициент полезного действия всего отопления.

Теплоизоляция труб: сравнение видов

Главное не какими материалами проведено утепление, а на сколько качественно произведен монтаж!

Утепление поможет сгладить допущенные недостатки при монтаже или некоторые минусы физических и химических свойств утеплителя, из которого изготовлено само отопление.

Теплоизоляция должна закрыть весь трубопровод от негативных природных явлений и механических повреждений. Утеплитель позволит защитить трубы расположенные на открытом воздухе от преждевременного разрушения и негативного воздействия ультрафиолетовых лучей.

Полимерные образцы устойчивы к коррозии, но они требуют хорошей защиты от морозов, так как подвержены промерзанию, механических повреждений и перетирания, а металлические, более жесткие и надежные на первый взгляд, быстро окисляются и приходят в негодность.

Еще один минус металла – высокая теплопроводность, что не очень хорошо именно для отопительных систем. Правильная тепло и гидроизоляция (утепление) позволит устранить вышеуказанные недостатки, не растрачивая тепло.

Читайте как утеплить водопровод на улице — какие утеплители выбираем, что лучше?

Выбор утеплителя каждый выбирает по своим параметрам, основываясь на личные предпочтения и пожелания.

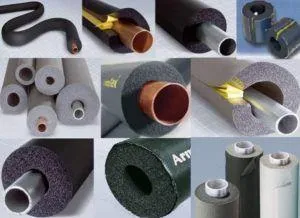

Примеры теплоизолирующих материалов

Процесс качественной термоизоляции или утепления отопления проводят множество компаний. Хоть этот процесс в наше время и налажен на высоком уровне, основная масса людей предпочитает осуществлять термоизоляцию своими силами.

Естественно для проведения работ данного вида потребуется запастись некоторым багажом знаний, чтобы правильно провести процедуру без привлечения профессионалов.

УФ — Неправильное утепление труб отопления

Вспененный утеплитель. Сегодня часто отдают предпочтение такому недорогому материалу как вспененный пенополиэтилен. Он продается в рулонах и одевается прямо на трубу как чехол, максимально удерживая в ней тепло даже на открытом воздухе.

При этом вспененный пенополиэтилен устойчив к воздействию высоких температур, является экологичным и прост в монтаже прямо на улице. Главное, после того как чехол одет, не забыть склеить между собой его торцы.

Минеральная вата. Она может быть двух видов:

• базальтовая вата – работает при температурном режиме до 650˚С и при этом не выделяет токсичных веществ. Материал производится из горной породы с максимальным составом базальта.
• стекловолоконная вата – изготавливается из кварцевого песка и стекла. Хорошо работает при температурном режиме до 180˚С.

Следующие разновидности теплоизоляции используются параллельно с гидроизоляцией:

• в процессе утепления минеральной ватой поверх основного слоя наматывается алюминиевая фольга, которая крепится при помощи проволоки из металла;
• для инженерных конструкций могут изготавливаться формы из пенопласта, которые позволяют утеплить трубопровод своими силами.

Из-за того, что пенопласт не на 100% отталкивает воду, он не является самым оптимальным вариантом для утепления отопления на улице.

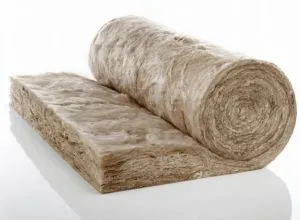

Минеральная вата

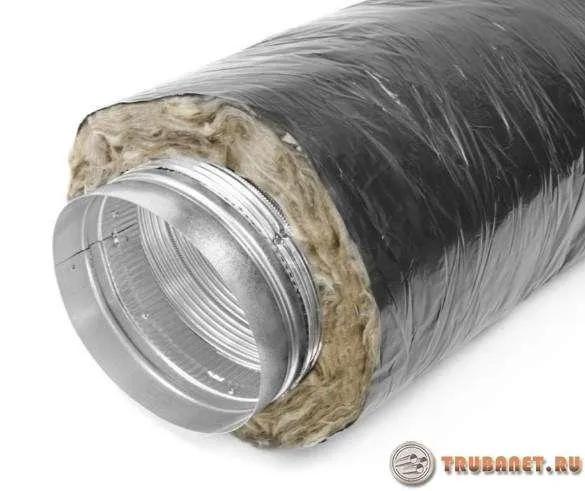

Производители выпускают данный утеплитель рулонами и пачками в виде матов. Она не плавится и не деформируется под действием высоких температур, поэтому часто используется для теплоизоляции отопительных систем.

Недостаток минеральной ваты состоит в том, что она впитывает воду и теряет при этом свои теплоизоляционные свойства. Поэтому утепление большой системы этим материалом экономически не выгодно, так как вместе с ней придется приобретать защитные средства от проникновения влаги.

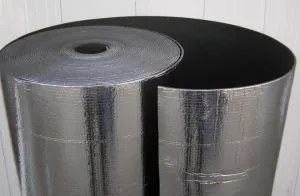

Инновационный утеплитель — пенофол

Сегодня все чаще для термоизоляции магистралей на улице используют пенофол. Этот утеплитель изготовлен из вспененного полиэтилена покрытого с одной стороны алюминиевой фольгой для защиты и максимальной теплоизоляции.

Материал продается в рулонах и отрезается по размеру сечения трубы. Пенофол гибкий и при монтаже он плотно прилегает, хорошо перекрывая места резких поворотов и изгибов.

Его высокие теплоизолирующие свойства и небольшая цена делают утепление при помощи пенофола самым часто используемым методом при работе с отопительными системами больших размеров.

Это самый оптимальный выбор для желающих своими руками провести работы по утеплению труб отопительной системы на приусадебном участке.

Сегодня на строительном рынке представлено огромное количество теплоизоляционных материалов, использование которых не требует наличия особых инструментов и навыков.

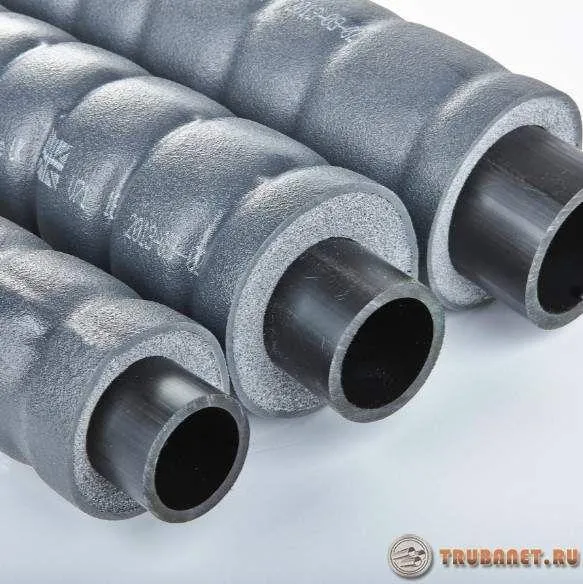

Описание и технические характеристики пенополиуретана

Утепление пенополиуретаном подходит и для металлических и для пластиковых систем отопления, расположенных на открытом воздухе.

Этот материал подходит для утепления на улице труб различного диаметра и еще называется «скорлупой». Материал также с одной стороны покрыт алюминиевой фольгой, чтобы уменьшить общую теплопроводность покрытия.

Однако стоит заметить, что по сравнению с другими видами, утепление при помощи пенополиуретана происходит обмоткой труб даже не в три слоя, а минимум в пять, а лучше в восемь.

Хоть она и выглядит эстетично, что естественно важно для отопительных систем, что расположены на открытом воздухе, но такой расход не оправдан.

Придется заматывать минимум в пять слоев, чтобы достичь нужного результата, а это приведет к дополнительным тратам.

– минимальная защита от морозов и тепловых потерь.

Каждый в праве выбирать подходящий, по его мнению, утеплитель, главное не экономить и серьезно подойти к вопросу, чтобы тепло дошло до получателя, а не уходило на обогрев воздуха на улице.

Заметьте, что правильно выбранный утеплитель для труб на открытом воздухе может существенно продлить срок работы отопительной системы и ее эффективность!

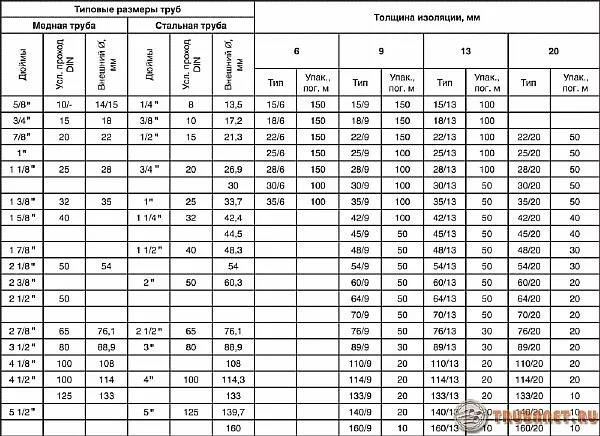

Толщина теплоизоляции отопительных систем

Толщина изоляции трубопроводов отопления определяется путем расчета, в основе которого лежат требования нормативной документации.

Произвести данные расчеты непросто. Чтобы получить верный результат нужно запастись терпением и вниманием. Наиболее распространенный метод – это подсчеты по показателям потерь тепла.

При этом правила СНИП указывают, что изоляция всех трубопроводов отопления должна быть рассчитана так, чтобы потери тепла не превышали значений, указанных в СНИП.

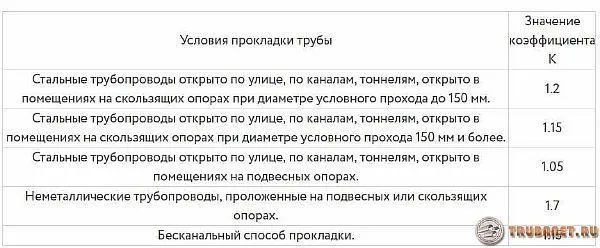

Кроме СНИП толщина изоляции регламентируется Сводом Правил, и он предоставляет более простую методику. Это такие упрощения:

1. потеря тепла при нагревании стенок магистрали протекающей средой не такие большие, как в слое наружной защиты, по этим причинам их можно не брать в расчет.
2. большинство конструкций изготавливают из стали, а ее сопротивление к проводимости тепла маленькое, поэтому сопротивление стенок конструкции из металла тоже можно не брать в расчет.

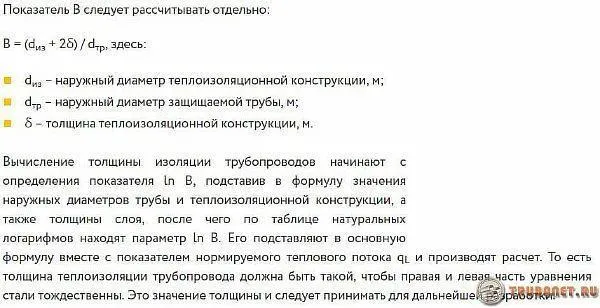

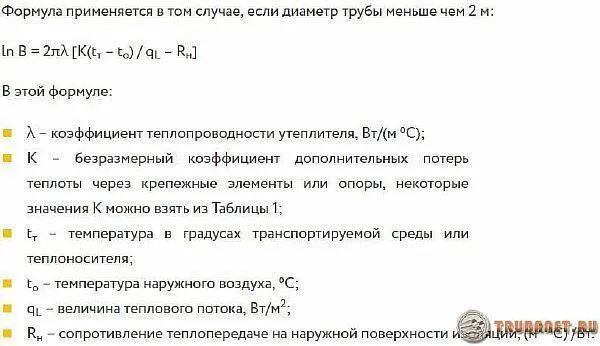

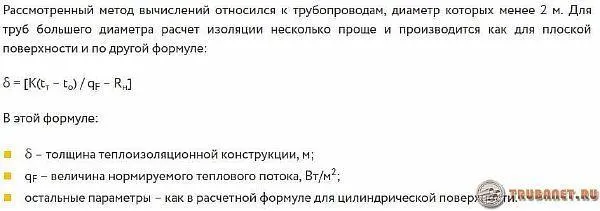

Толщину изоляции однослойной конструкции рассчитывают по сложным формулам, их легко можно найти в интернете. При этом нормативы СНИП предлагают разные формулы для определения расчета для круглых труб и для плоской поверхности.

Толщина изоляции в несколько слоев просчитывается формулами, причем это выполняют для каждого слоя отдельно.

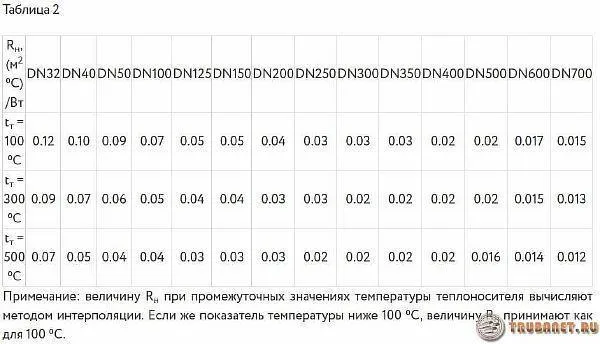

Когда рассчитывается толщина изоляции, то нужно иметь в виду, что СНИП устанавливает точные величины тепловых потерь для трубопроводов разных объемов, и для различных способов их прокладки.

Все эти расчеты вести трудно, и дабы сэкономить время многие используют персональный компьютер и специальное программное обеспечение. При этом быстро и успешно получают нужный результат. Предлагаем скачать бесплатную программу для расчета толщины изоляции трубопроводов отопления для windows.

Защита наружных систем

Изоляция наружных трубопроводов отопления нужна, чтобы носитель тепла максимально долго сохранял тепло. Особенно актуальна она, для наружных магистралей обогрева.

Расчет изоляции трубопровода по 3D-модели («Изоляция»)

На прогрев воды уходит большое количество тепла, и если не выполнить изоляцию наружных систем, то значительная его часть просто растратится по пути до точки назначения.

Утепление трубопровода в зданиях

Изоляция действующих трубопроводов отопления в помещении не теряет своей актуальности. Понятно, что в тех зонах, где трубопровод должен отдавать свою тепловую энергию, изолировать его не стоит.

Но, зоны в помещении, где трубы проходят, например, в стене, нужно утеплить. Иначе тепло будет уходить на обогрев стенки.

Такую защиту в помещении используют не очень часто, и нужно отметить, что без нее страдает качество отопления.

Для системы, расположенной в полу, нужно применять защитные материалы с высокой плотностью. Например, в помещении эффективным будет любой вид вспененных утеплителей. Они отлично подходят для изоляции, а для простоты работы лучше брать трубчатые варианты.

Это мягкие и гибкие трубки, оснащенные продольным разрезом. Они легко одеваются и фиксируются специальным зажимом. Если монтаж такого утеплителя в помещении выполнить правильно, то он прослужит очень длительное время.

Теплозащита на улице

Изоляция трубопроводов отопления на улице требует особого подхода. Прежде всего, при такой работе следует просчитывать возможное влияние влаги. На улице это идущий снег или дожди. Также укладывая теплоизоляцию на улице, необходимо предусмотреть гидрозащитный слой.

Технология теплоизоляции трубопроводов пеностеклом FOAMGLAS®

Общепринятые варианты теплозащиты теплоподводящей сети на улице такие:

• Минеральная вата.
• Обмотка, которую составляют шелковые нити.
• Рубероид.
• Намотка из стойкой к коррозийным процессам проволоки.

Варианты защиты на улице обязаны отвечать таким требованиям:

• Незначительная теплопроводимость.
• Устойчивость к влиянию влаги. В защите не должна скапливаться влага, это особенно важно для магистрали, проходящей в земле.
• Стойкость к влиянию агрессивной среды. Он не должен разрушаться от влияния низкой температуры и ветра.
• Длительное время использования.
• Простая прокладка.

Правила утепления

Правила изоляции трубопроводов отопления довольно многочисленные, вот некоторые важные моменты из них:

1. Прежде всего, необходимо изучить правила и нормы СНИП.
2. Приобретать изоляционные материалы следует у официальных поставщиков. Они изготавливают продукцию, соблюдая все правила и требования стандартов.
3. Выполнять теплозащиту трубопроводов нужно с целью концентрации тепловой энергии в области радиаторов. Если проигнорировать правила утепления трубопровода центрального отопления, то тепло будет направленно на стены и оконные проемы.
4. Дизайнеры, которые занимаются обустройством помещений, могут облагородить вид теплоизоляции. Но, для выполнения такой работы также нужно соблюдать свои правила. Например, выполняя зашивку гипсокартонном, нельзя забывать об отверстиях для доступа к фитингам.
5. Некоторые утеплители для трубопровода отопления нужно просто распиливать. А вот некоторым понадобится дополнительный материал для защиты.

Теплоизоляция труб: сравнение видов

Требования к выбору теплоизоляции отопления

Во время поиска теплоизоляции для тепловой сети, размещенной на открытом воздухе, помимо выше сказанных нюансов необходимо руководствоваться следующими требованиями:

1. Показатель теплопроводимости материала.
2. Способности противостоять окружающей среде.
3. Спектр температур для работы.
4. Длительность периода использования.
5. Простота монтажа материала.

Видео: теплоизоляция труб на открытом воздухе

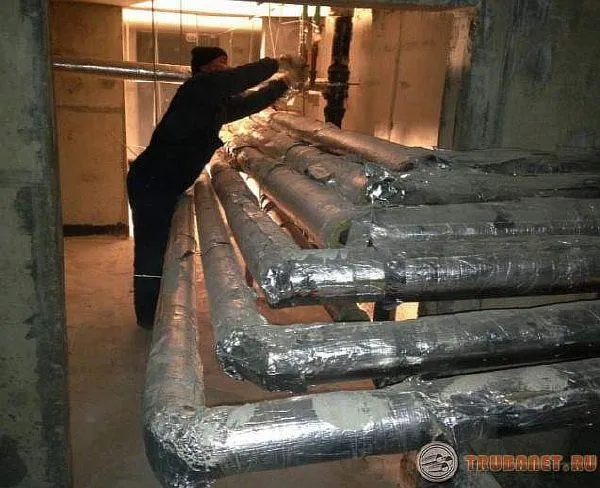

 Теплоизоляция в подвале

Завершив строительство дома, его хозяин должен узнать, чем можно утеплить трубы для обогревательной сети.

Ведь решение в данной ситуации напрямую зависим от вида помещения, где они проходят. Следовательно, теплоизоляция для труб отопления в подвале тоже должна проводиться после изучения вариантов, предназначенных для таких действий.

Видео: термоизоляция в подвале

Если на чердаке повышенная продуваемость, то повышенная влажность данного помещения не возникает.

Совсем по-другому обстоят дела с подвалом. Для заготовок отопительной системы это место называют самым критичным.

Несмотря на то, что магистраль проходит ниже точки промерзания грунта, от такого мероприятия это не освобождает.

А с места вхождения теплосети в подвальное помещение до мест расположения сантехники, ее еще нужно термоизолировать.

СОВЕТ! Невзирая на вид товара, выбранного для защиты трубопроводов  проходящих в земле, их дополнительно покрывают слоем гидроизоляции.

Много времени на решение вопроса, чем утеплить трубы в данном помещении, не уходит. Эксперты убеждены, что с ракурса лучшее соотношение качества и стоимости, самый хороший выбор – это пенополистирол.

Данный товар выпускается для изделий разного объема, и каждый обыватель может самостоятельно справиться с монтажом.

Применение минеральной ваты предусматривает совершение работы в два этапа:

1. Первый этап. Это плотная обмотка заготовки полотном и крепеж шнуром.
2. Второй этап. Из рубероида формируют защитную гидроизоляцию. Заранее нарезанный, он накладывается на минеральную вату. Фиксирует все это капроновый шнур.

Выполняя работу в подвале нельзя забывать, что правильный подбор конструкции и верно произведенная укладка, становятся залогом продолжительной службы и эффектной работы тепловой сети.

Особенности трубопровода обогрева, проходящей под землей

Теплоизоляция для труб в земле незаменима в холодное зимнее время. Без хорошего утеплителя теплоэнергия носителя тепла будет просто тратиться на прогрев воздуха, грунта и другое. Соответственно эффективность работы сети в таких условиях падает.

Чтобы у отопительной системы расположенной в земле, для снижения тепловых потерь необходимо следующее.

Для такой задачи специалисты рекомендуют выбирать утеплитель, который характеризуется невысоким показателем теплопроводимости (меньше 0,037 Вт-м*К).

По нормам СНиП, материал для обогревательных труб, которые уложены в земле, обязан характеризоваться плотностью почти 400 кг/м3.

Дополнительно в этих документах указывают то, что конструкции для изоляции не должны содержать воспламеняющихся составов.

Для изоляции труб в земле до этих пор применяли только минеральную и стеклянную вату. Ее можно встретить в тепловых сетях и сейчас, но этот вариант имеет некоторые недостатки.

Они становятся причиной для принятия в работу других утеплителей с лучшими характеристиками. Существенным недостатком в данном случае становиться высокая гигроскопичность, которая приводит к снижению защиты заготовок в земле.

Также минеральная вата после длительного использования терпит нарушения своей структурной целостности, а это понижает ее возможности удерживать тепло.

ВАЖНО! Существенным преимуществом стекловаты становится ее возможность работать при высоких температурах. Также сюда относится и отличная переносимость химического влияния, отличные огнеупорные свойства и невысокая цена.

Новейший технологии принесли утеплители на основе пенополистирола, вспененного каучука с дополнением огнеупорных дополнений.

Они отличаются гигроскопичностью, но простота монтажа и невысокая стоимость привели к тому, что их укладывают чаще всего.

Особого внимания заслуживает вспененный полиэтилен, который на данный момент пользуется высокой популярностью у потребителей.

Достоинством данного продукта называют его экологическую безопасность. Большой ряд положительных характеристик ставят его на лидирующие позиции рейтинга самых лучших товаров.

Немного реже теплоизоляцию труб в земле проводят синтетическим каучуком. Этот материал имеет тоже большой ряд положительных качеств, но отличается повышенной ценой.

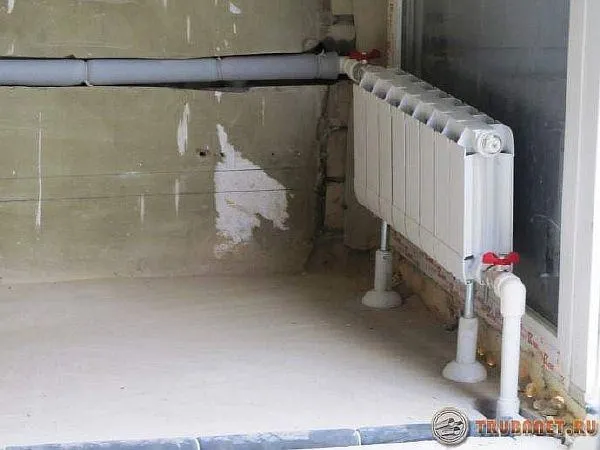

Отопительные тубы и изоляция в квартире

Многие ошибочно полагают, что теплоизоляция отопительной системы в квартире не нужна. Это объясняют тем, что уходящее тепло остается в той же комнате.

В реальности все происходит так, что основным источником тепла в квартире являются радиаторы, но не патрубки, которые подают теплоноситель.

Особенно эта проблема заостряется в ситуации, когда трубомагистраль скрыта в стенах или в полу, или же укрыта гипсокартонной постройкой.

Такие каналы греют не только квартиру, но и стены. Следовательно, тепло теряется, уходя на улицу. Аналогично все происходит с бетонной стяжкой. Тепло просто уходит в почву.

Из выше сказанного напрашивается вывод, что система, проходящая в квартире, нуждается в теплоизоляции.

Утепление труб пеноизолом

На сегодняшний день чаще всего для разводки обогревательной системы берут пластик. Он плохо проводит тепло, но, тем не менее, к минимуму они не падают.

Чтобы сохранить температуру теплоносителя на том уровне, какой она выходит после котла, трубопровод изолируют вспененным пенополиэтиленом. Он отличается удобством выбора для разного объема труб.

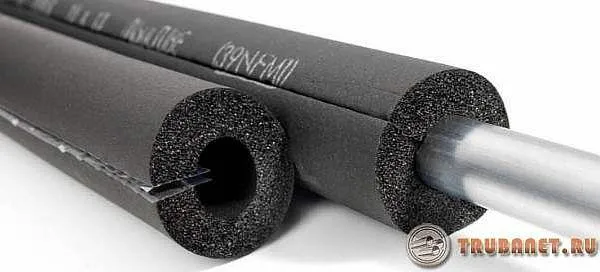

Производя данное утепление в квартире, вспененный  пенополиэтилен разрезают вдоль. Так он удобно одевается на экопласт.

Каждая палка такого изделия содержит нарисованную линию, по которой совершают надрез. После насадки на заготовку данная теплоизоляция принимает свою прежнюю форму.

Для того, чтобы укладка получилась плотной, и не содержала зазоров, срез необходимо производить с особой точностью.

ВАЖНО! Тема утепления системы обогрева в квартире поднимается регулярно. Но, при обсуждениях не всегда вспоминают региональные особенности. Если в некоторых южных регионах можно позволить себе обойтись без изоляции отопительной системы, которая скрыта в стене, то в любом северном районе такие действия равносильны вредительству.

Теплоизоляция в квартире без потерь, благодаря современным материалам может быть выполнена без особого труда.

Видео: утеплитель Стенофлекс 400

Стенофлекс 400 — теплоизоляция для труб отопления

И, говоря о таких мерах, нельзя не вспомнить о жидкой теплоизоляции, которая является альтернативой другим способам. Этот состав характеризуется особой устойчивостью теплопередачи.

Данную краску наносят тоненьким слоем на патрубок. Один такой слой заменяет защиту из полиуретана или полиэтилена толщиною до 5 см.

Насколько нужна защита отопительной магистрали

Тепловая изоляция трубопроводов необходима. Есть определенное количество людей, которые ставят этот вопрос под сомнение. Они спрашивают: «Зачем укладывать тепловую защиту на и так теплую отопительную сеть?».

Нужно понимать, что тепловая защита не только повышает эффективность работы отопления, сохраняя тепло. Она также предотвращает негативное влияние внешней среды на трубопровод, не позволяет конструкциям перегреваться или образовываться конденсату.

Стенофлекс 400 — теплоизоляция для труб отопления

К сказанному нужно добавить и то, что эффективная тепловая защита является важным моментом экономии финансов, причем довольно в крупных масштабах.

ВАЖНО! Тепловая защита самого высокого качества может стать неэффективной, если мастерами проведены непрофессиональные действия по установке.

Изоляция трубопроводов настоятельно рекомендуется специалистами, потому, что она эффективно защищает от потерь тепла.

Выбрать нужный материал не сложно. Строительный рынок предлагает массу вариантов для этих целей, и все они отличаются доступной ценой и хорошим качеством.

Нужно ли утеплять канализационную трубу под домом?

Вообще говоря, канализационную трубу под домом необходимо утеплять, если находится в зоне переохлаждения почвы зимой или если вода в трубе может замерзнуть в холодное время года.

Если труба проходит через незащищенную зону или в зоне низких температур, то ее необходимо утеплять. Это поможет предотвратить замерзание отходов и помочь избежать повреждения трубы из-за расширения льда внутри.

Кроме того, утепление канализационной трубы может снизить риск образования конденсата, который может привести к различным проблемам, таким как коррозия трубы и появление плесени.

Наконец, утепление канализационной трубы может уменьшить риск затопления и других проблем, связанных с замерзанием воды в трубе.

В целом, утепление канализационной трубы под домом может сэкономить вам деньги в долгосрочной перспективе, предотвратить повреждение трубы и снизить риск возникновения проблем.
