Соединения для пластиковых труб — виды комплектующих, их маркировка, подбор и монтаж для водопровода и отопления

Успешное приобретение трубных заготовок из полипропилена для установки водопровода можно рассматривать как первый шаг к успеху. Дополнительно потребуются различные компоненты, такие как фурнитура, крепеж, краны и другие элементы для соединения пластиковых труб.

Содержание статьи:

• Характеристики полипропиленовых труб
• Виды комплектующих
  • Комплектующие для стыковки полипропиленовых труб
  • Комплектующие для ветвления труб, отводы для подключения гибкой подводки
  • Краны и арматура для полипропиленовых водопроводов
  • Крепеж для труб
• Как выбирать комплектующие
  • Для водопровода
  • Для системы отопления
• Монтаж комплектующих

Характеристики полипропиленовых труб

Для бытовых водопроводов и отопления используют два типа труб – армированные и неармированные. Во втором случае трубные заготовки выполнены экструдированием расплава через штамп-фильеру. Это обычные монолитные трубы из полипропиленовой массы с добавками сополимеров.

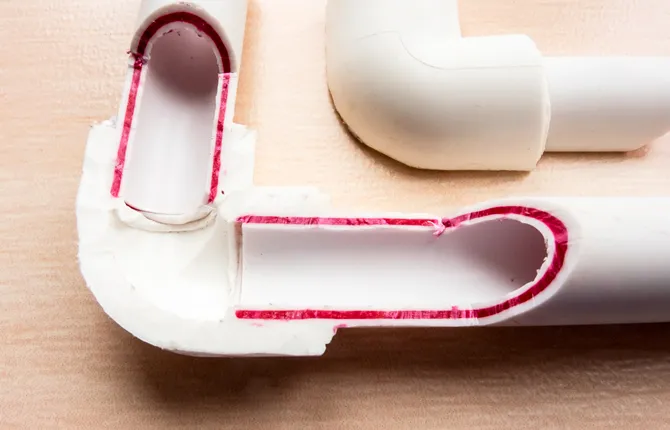

Армированные заготовки изготавливают с наклейкой промежуточного алюминиевого слоя или наваркой подслоя с добавкой стеклянного микроволокна. Это нужно будет учитывать при выборе комплектующих для полипропиленовых труб отопления.

Трубные заготовки из полипропилена маркируют в зависимости от допустимого давления воды или рабочей жидкости:

• PN10 – давление до 10 бар при температуре не более 45 ℃;
• PN16 – давление до 16 бар до 60 ℃;
• PN20 – давление до 20 бар до 80 ℃;
• PN25 – давление до 25 бар до 95 ℃.

Полипропиленовые трубные заготовки PN16-25 выпускаются в армированном и неармированном исполнении. PN16 c алюминиевым подслоем используются в квартирных системах отопления на двухконтурных котлах.

PN10	PN16	PN20	PN25
для холодного водоснабжения	для сред с температурой не более 60 ℃	универсальные, для холодной воды и горячей воды температурой до 80 ℃	для отопления
неармированные	неармированные	армированные	армированные
0-45 ℃	0-60 ℃	0-80 ℃	0-95 ℃
до 10 ат	до 26 ат	до 20 ат	до 25 ат

Трубные заготовки с добавкой стекловолокна применяются в:

• комплекте с напольными котлами с максимальной температурой воды;
• в системах теплый пол;
• в водопроводах высокого давления.

Полипропиленовые заготовки могут изготавливаться из разного материала. Наиболее доступная по цене марка PPH – чистый полипропилен. Применяется для подачи холодной воды. РРВ – сложный сополимер на полипропиленовой основе с добавкой полиэтилена низкого давления. Обладает высокой эластичностью, поэтому применяется для комплектующих трубопроводов холодной воды и теплых полов.

Наиболее распространенная марка PPR – это полипропиленовая база, в которую особым образом в процессе полимеризации «вшили» этилен. Выдерживает постоянный нагрев до 70 ℃. Применяется для снабжения горячей водой и в системах низкотемпературного отопления. Самый термостойкий материал – PPs используется для комплектующих отопительного контура.

Комплектующие элементы для сборки контура водоснабжения или отопления нужно брать с той же маркой и из того же материала, что и трубы. Иначе существует риск повреждения паяного шва. Нежелательно паять комплектующие полипропилена разного состава. Например, коэффициент теплового расширения полипропиленовой трубной заготовки, армированной стекловолокном, в 2-3 раза ниже, чем у обычной ППР-трубы для водопроводов. Поэтому надежного спая не получится.

Виды комплектующих

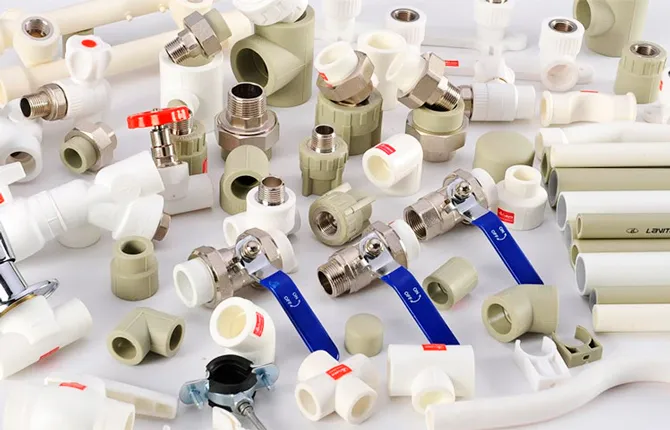

Для сборки водопровода используются десятки моделей фурнитуры и доборных элементов.

Условно их можно разделить на несколько групп по применению:

1. Комплектующие для соединения заготовок. К ним относят муфты, фитинги, переходники, треугольники простые и с металлическим штуцером.
2. Запорная арматура, краны, фильтры.
3. Фитинги для выполнения ответвлений и подключения потребителей воды или тепла.
4. Элементы крепления полипропиленовых магистралей на стене.

В пределах номенклатуры продукции одной фирмы-производителя все комплектующие сгруппированы, систематизированы и маркированы под конкретный тип полипропиленовой трубы. Компания наносит код изделия на боковую поверхность корпуса.

В розничной продаже комплектующие могут предлагаться группами, например, под сборку водопровода или контура отопления. Но чаще собирать набор из доборных элементов приходится россыпью, поэтому важно знать каждую деталь «в лицо» или хотя бы иметь представление об устройстве комплектующих для водопровода.

Комплектующие для стыковки полипропиленовых труб

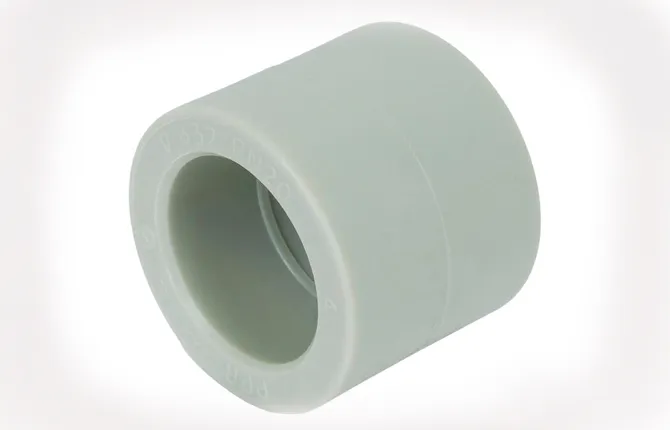

Для простой стыковки применяются прямые и угловые муфты. Фитинг, используемый для сварки полипропиленовой трубы в одну линию, представляет собой цилиндрический бочонок с посадочными полостями на входе и выходе.

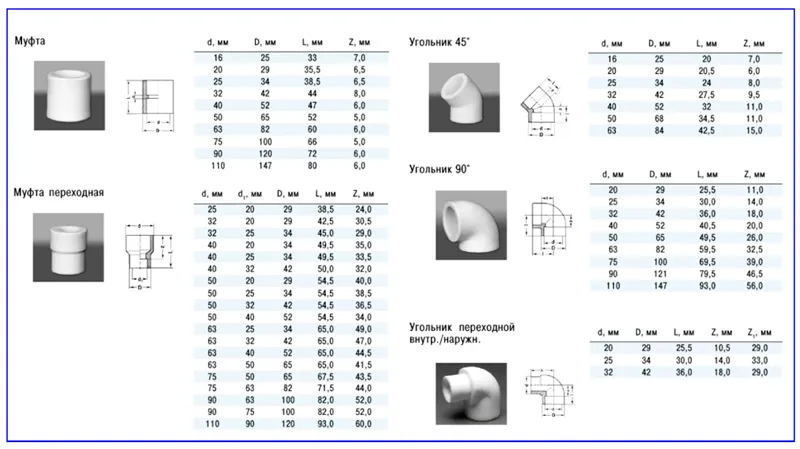

Подавляющее большинство фирм-производителей наносят на торцевую или боковую поверхность комплектующих сведения о классе трубы PN10-PN25, посадочный диаметр и марку полипропилена.

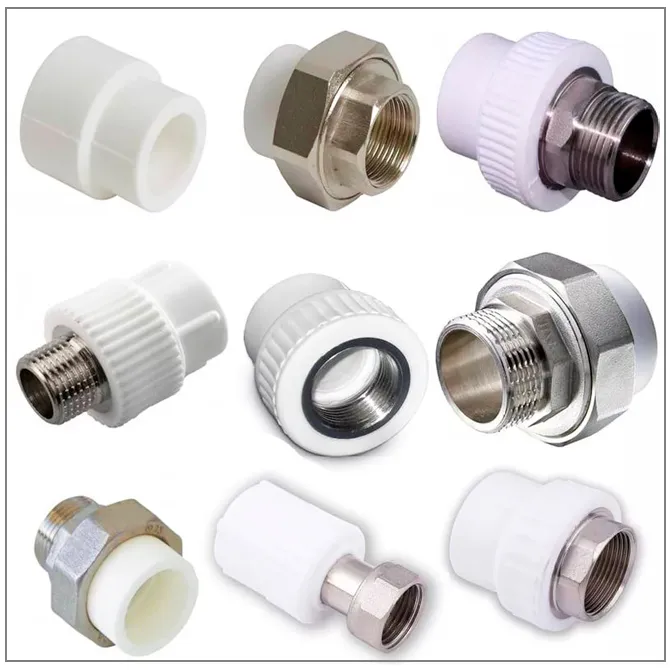

Для соединения труб разного диаметра, перехода с полипропилена на стальной сгон или накидную металлическую гайку используются комплектующие более сложной формы. В зависимости от способа крепления у такой муфты может быть внутренняя или наружная металлическая резьба.

Кроме прямых фитингов, используются угловые полипропиленовые муфты – с их помощью выполняют поворот трубопровода на 45 и 90 градусов.

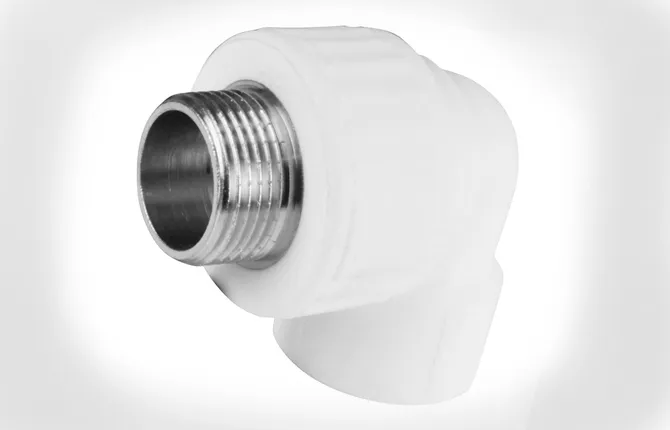

Эти комплектующие также могут выполняться под сварку двух заготовок разного диаметра, иметь металлические элементы с наружной или внутренней резьбой.

Для окончательной сборки полипропиленового водопровода применяют комплектующие, обеспечивающие сервисные функции:

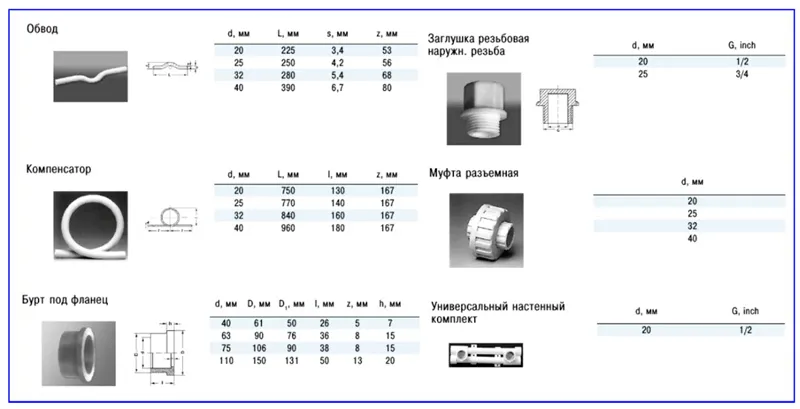

• обводы, если несколько труб пересекаются в одной плоскости. Обычно их ставят на финальной стадии сборки, когда появляется возможность измерить радиус скругления одного участка над другим;

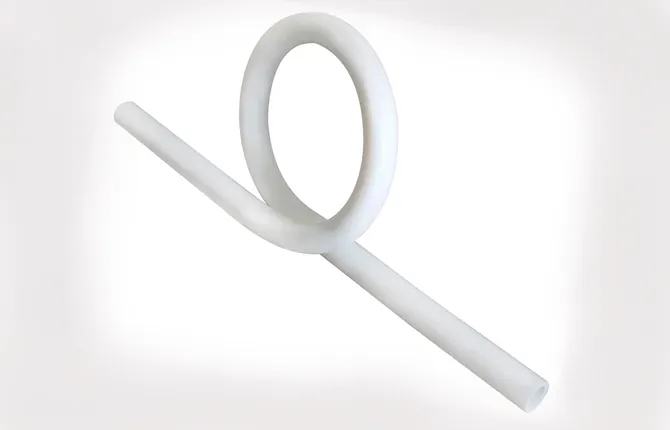

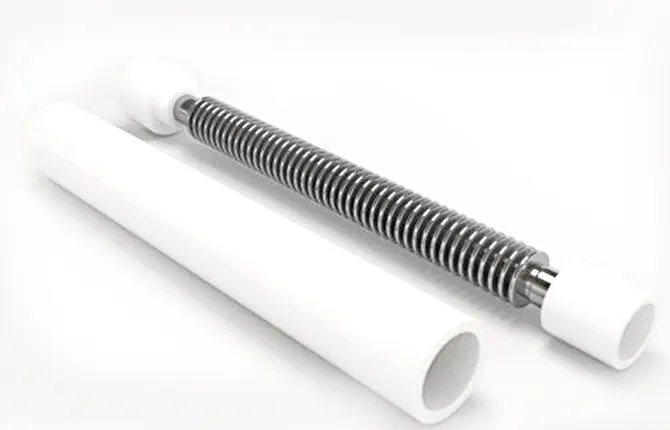

• компенсаторы из полипропиленовой трубы. Это кольцо из трубы, применяется для компенсации теплового расширения полипропилена при нагревании;
• заглушки и переходные бурты с трубы на фланцевое соединение.

Комплектующие для ветвления труб, отводы для подключения гибкой подводки

Система труб не обязательно строится в виде одной ломаной или прямой линии. Для сложных систем водоснабжения или чаще для отопления приходится делать несколько отводов. Например, для подключения к подающей магистрали нескольких радиаторов отопления. Решить проблему разветвления водопровода или греющей трубы можно при помощи комплектующих сложной формы.

Например, при горизонтальной прокладке труб требуется сделать вертикальный отвод воды выше или ниже основного уровня, или ветвление от вертикальных участков водопровода. В этом случае можно использовать полипропиленовые тройники для ответвления трубы под прямым углом к линии вход-выход.

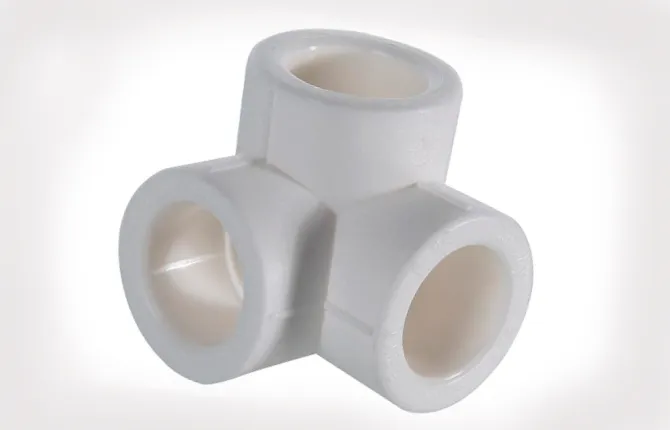

Их еще называют редукционными. Все три отверстия расположены в одной плоскости иди сразу в двух.

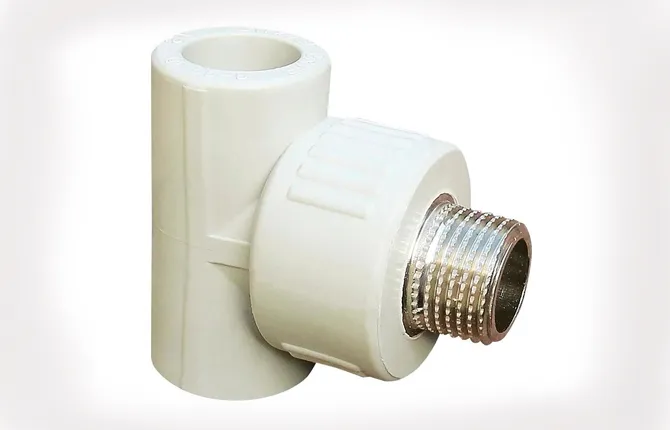

Отводящий выход может иметь внутреннюю или наружную резьбу, что удобно, если требуется состыковать контур с металлической трубой.

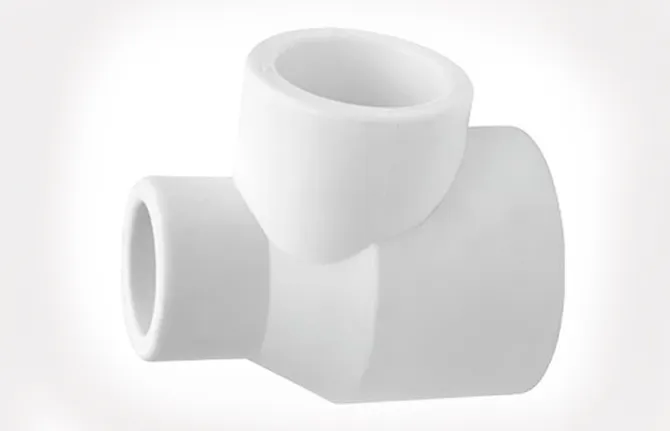

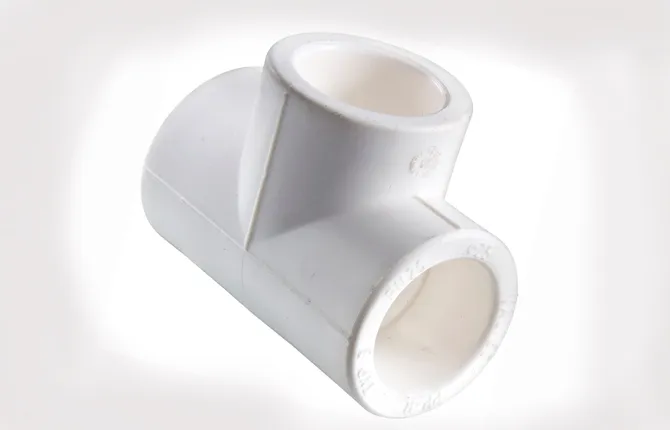

Тройники могут быть переходными с отверстиями под трубы разного диаметра.

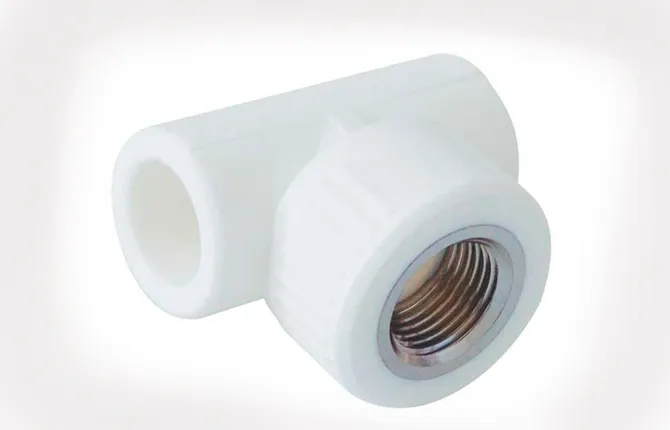

Фитинги с резьбовым штуцером используются также для подключения гибкой подводки для смесителей, сливных бачков или бойлеров.

Для смесителей ванн или душевых кабин чаще применяются комплектующие, известные, как водяная розетка. Это может быть угол с резьбовым штуцером.

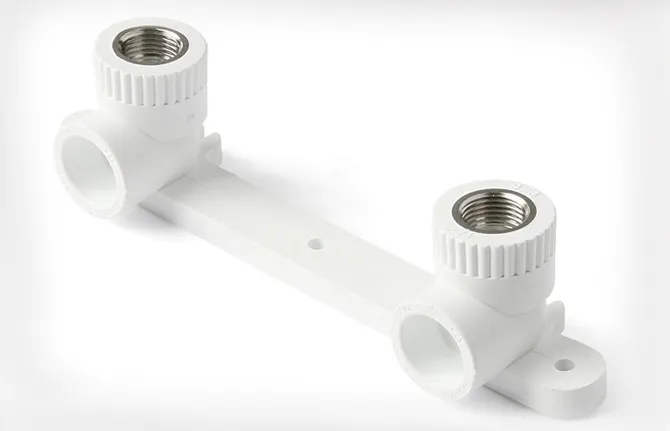

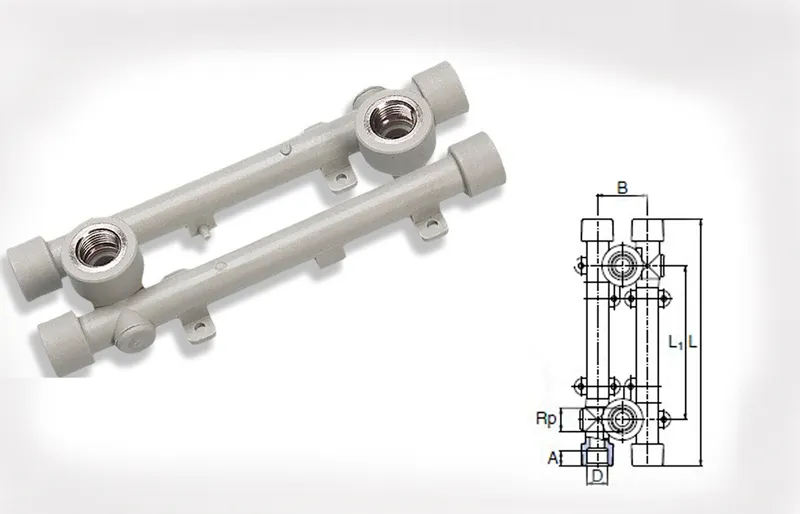

Или более сложный вариант комплектующих – двойная планка с креплением под заделку в стену ванной комнаты.

Для кухни можно использовать универсальный настенный комплект.

Краны и арматура для полипропиленовых водопроводов

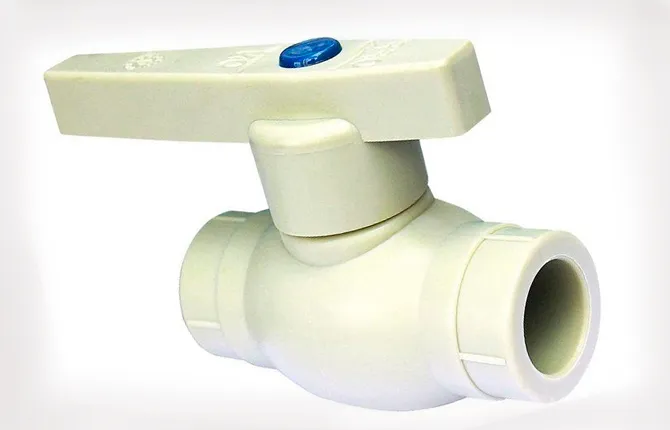

Помимо соединительных муфт и переходных адаптеров, в конструкциях трубопроводов используются комплектующие – краны и задвижки. Для холодной воды можно поставить полнопроходной кран под пайку с трубами.

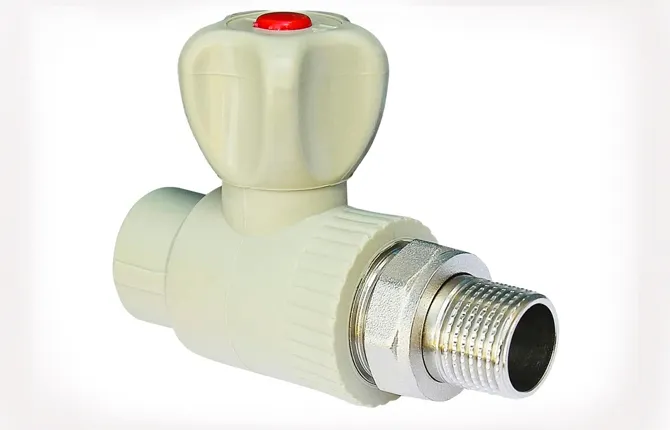

В контурах отопления полипропиленовую трубу подключают к радиаторам с помощью переходного крана под пайку и штуцер.

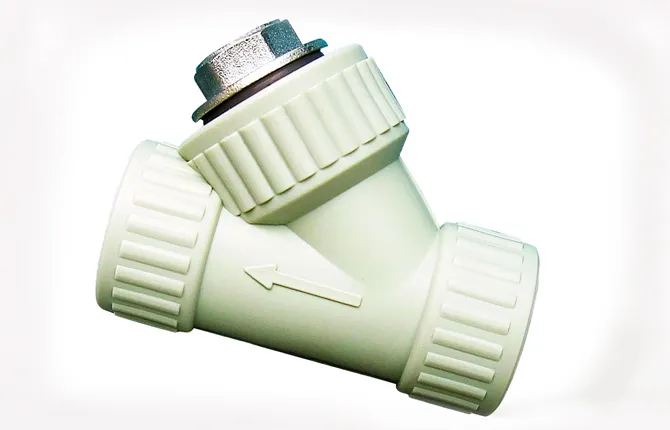

При выборе комплектующих для системы отопления или водопровода приобретают фильтр грубой очистки.

Обычно используют модели с металлической пробкой, но есть и варианты с полипропиленовой. Комплектующие из пластика используют для магистралей низкого давления, не более 1,5 бар.

Крепеж для труб

Выбор комплектующих, используемых для фиксации полипропиленовых магистралей на стенах, небольшой.

Для домашних водопроводов используется два типа крепежа:

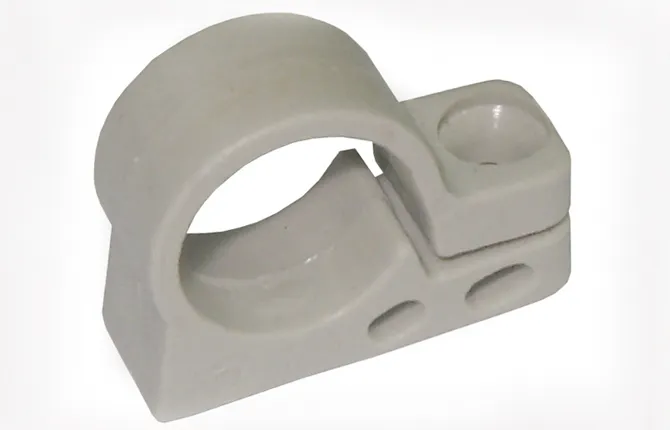

• полипропиленовые клипсы;
• зажимы типа «бобр».

Оба варианта комплектующих крепятся на стену саморезом и пробкой.

Крепление полипропиленовых труб должно быть скользящим – жесткое защемление не допускается. Иначе магистраль при нагреве может оборвать крепеж любой комплектующей детали.

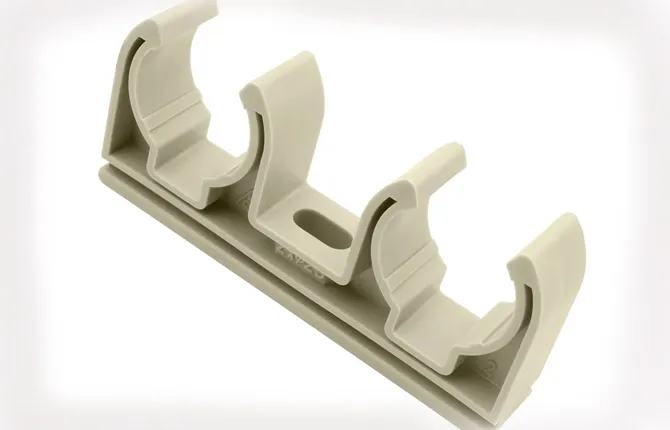

Клипсы ставят вдоль линии прокладки полипропиленовой трубы.

Второй тип комплектующих надевают на трубу заранее.

После пайки труб можно выбрать место для установки и зафиксировать деталь дюбелем.

Как выбирать комплектующие

Лучшим решением при подборе деталей для сборки водопровода или системы отопления считается использование каталога одной фирмы–производителя. Такой подход обеспечит соответствие комплектующих друг другу как по материалу, так и по размерам изделий.

На что нужно обратить внимание:

1. Комплектующие должны быть правильно подобраны по посадочным размерам. Поэтому необходимо составить схему будущей разводки, отметить на ней тип деталей. Важно правильно определить размеры комплектующих. После этого можно составлять список.
2. Для водоснабжения и для системы отопления комплектующие изготовлены из разных материалов. Полипропиленовые детали, армированные стекловолокном, должны свариваться только с трубными заготовками из такого же материала.

Исключением может быть ситуация, когда для горячей воды используются трубные заготовки с армирующим алюминиевым подслоем. В этом случае комплектующие можно приобретать одним списком, как для холодной, так и горячей воды.

Толщина стенок полипропиленового корпуса комплектующих намного больше, чем у трубы. Поэтому особых проблем с теплостойкостью не возникает.

Для водопровода

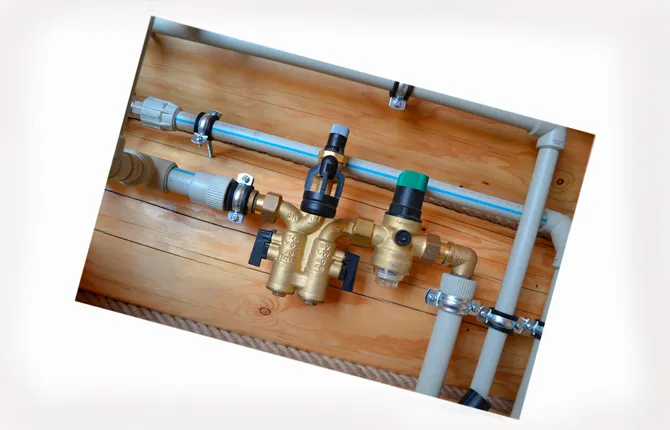

В первую очередь необходимо поставить кран и фильтр на вводную часть. На входе перед водяным счетчиком монтируют полипропиленовый кран вентильного типа с резиновой прокладкой и поджимной гайкой на штоке. Этот вид считается более надежным и долговечным. На комплектующих для вводной части лучше не экономить.

Тройники, переходные фитинги, соединительные муфты приобретаются по списку. Желательно купить комплектующие одной компании-производителя. Если в схеме водопровода требуется установка блокирующих кранов, например, при подключении сантехники или бойлера, то лучше брать комплектующие из латуни и устанавливать их на полипропиленовых переходных муфтах.

Для системы отопления

Планирование отопительного контура ничем не отличается от аналогичного процесса для водопровода. С одной лишь разницей – разработка начинается с выбора места для группы безопасности и подбора комплектующих для нее.

Второй особенностью является то, что в перечень комплектующих для полипропиленовых труб отопления должен быть включен компенсатор расширения. Можно использовать кольцо или компенсатор Козлова.

При желании этот вид комплектующих можно изготовить самостоятельно.

Монтаж комплектующих

Пайка водопровода начинается от ввода. Систему отопления начинают собирать от группы безопасности.

При пайке комплектующих на полипропиленовые заготовки необходимо соблюдать два правила:

1. Нельзя ничего нарезать и раскраивать заранее. Все комплектующие припаиваются к трубе последовательно по мере продвижения по схеме сборки.
2. Сложные узлы собираются отдельно. Только убедившись в том, что особо ценный вид комплектующего припаян к трубной заготовке правильно, можно устанавливать узел на водопровод.

При использовании хорошего паяльника процесс пайки деталей продвигается быстро. Нужно одеть на греющие насадки свариваемые комплектующие, нагреть их в течение определенного времени и соединить.

Диаметр трубы, мм	20	25	32	40	50	63	75	90
Время нагрева, с	5	7	8	12	18	24	30	40
Время сварки, с	4	4	6	6	6	8	8	8
Время остывания, с	120	120	220	240	250	360	360	360

Если какая-то деталь была припаяна неудачно, не обязательно ее выбрасывать. Достаточно отрезать ножовкой внешнюю часть трубной заготовки, все что внутри муфты можно вырезать перьевым сверлом по дереву.

Кратковременный нагрев никак не влияет на характеристики комплектующих, в том числе кранов и муфт резьбой.

На материал и его качество.

0%

На размеры и другие необходимые параметры.

0%

Я не покупаю такие вещи самостоятельно.

50%

Выбор комплектующих для полипропиленовых труб – важный процесс, который имеет много нюансов. Учитывать нужно все – начиная от типа системы, где они будут установлены, и заканчивая материалом, размерами. Потому важно заранее изучить характеристики этих деталей, изучить ассортимент известных фирм.

Элементы соединения полипропиленовых труб: видео.

Почему протекает пластиковая труба?

Пластиковые трубы могут протекать по разным причинам:

1. Неправильная установка: Если труба не была правильно установлена, она может протекать. Например, если соединения между трубами не были надежно закреплены или если труба была изогнута при установке, это может привести к утечке.

2. Механические повреждения: Пластиковые трубы могут повреждаться при транспортировке, установке или использовании. Механические повреждения могут вызвать трещины или отверстия в трубе, что может привести к утечке.

3. Износ: Пластиковые трубы со временем могут изнашиваться и терять свою прочность и герметичность. Это может произойти из-за длительного использования, воздействия химических веществ или ультрафиолетового излучения.

4. Коррозия: Химические вещества в воде могут вызывать коррозию пластиковых труб, что приводит к их разрушению и утечке.

5. Высокое давление: Если давление в трубе слишком высокое, это может привести к деформации или даже разрыву трубы, что может вызвать утечку.

Чтобы предотвратить утечки, рекомендуется установить трубы согласно инструкции производителя, следить за их состоянием и обслуживать их регулярно, а также избегать воздействия химических веществ или высокого давления. Если вы заметили утечку в пластиковой трубе, рекомендуется незамедлительно принять меры для ее устранения, чтобы избежать дальнейших повреждений и ущерба.
