Разновидности сантехнических деталей и соединений

В настоящее время рынок сантехнических деталей и соединений насчитывает огромное количество вариантов. Давайте познакомимся с основными типами их компонентов. Важно отметить, что охватить все имеющиеся варианты соединений практически невозможно.

Что такое фитинг

Фитинг — это деталь соединения трубопровода. Название это «забугорное», там любят все укороченное, чтобы было легко выговорить на бегу жующим ртом. Вот наше определение фитинга из ГОСТ 15763-2005:

«Детали соединений трубопроводов: Корпусные детали (штуцера, угольники, тройники, крестовины, заглушки, пробки), соединительные детали (накидные и установочные гайки, контргайки, болты, фланцы) и уплотнительные детали (врезающееся кольцо, зажимное кольцо, приварные и паяные ниппели, прокладки и т.п.), обеспечивающие в сборе соединение трубопроводов.»

Малоинформативное название, не правда ли? Собственно эта статья написана для того, чтобы рассмотреть эти самые детали более подробно.

Более конкретное значение имеет термин «муфта», однако и он имеет довольно широкий перечень деталей. Муфта (сантехническая) — это деталь соединения двух труб между собой. Соединяемые трубы могут быть как одинаковых, так и разных типов (и диаметров).

Муфты бывают обычные резьбовые (чугунные, латунные или бронзовые); комбинированные, для соединения металла с полипропиленом (разборные и неразборные); под пайку (полипропилен или медь); компрессионные, для соединения металла с различными пластиками (сшитый полиэтилен или металлопластик), которые чаще называют цангами.

На практике, муфты для металлопластиковых труб и труб сшитого полиэтилена (PEX-AL и PEX) чаще называют фитингами, хотя термин «муфта» к ним также применим.

Разъемное соединение «американка»

В отношении этого термина нет однозначного, научного ответа. Поэтому воздержусь от претензий на истину — думаю со мной согласятся многие сантехники. Хотя некоторые умники называют американкой любое разъемное соединение с накидной гайкой (см. ниже) — уверяю, что это не так!

Американка — это разъемное трубное соединение, состоящее из конусного ниппеля (он же полусгон) и накидной гайки с одной стороны, и седла для конуса с другой. Седельная часть имеет резьбу для накидной гайки, которая удерживает ниппель в седле. В разных вариациях, ниппель может содержать резиновую прокладку или не обладать оной.

Это соединение обладает довольно высокой надежностью и широко используется в инженерной сантехнике. Один из самых частых примеров использования — подключение радиаторов отопления. Здесь американка обычно является частью конструкции запорного крана, вентиля или клапана. Именно поэтому у некоторых новичков складывается впечатление, что американка встречается только вместе с запорно-регулирующей арматурой.

На самом деле этот узел встречается в отдельном исполнении, хоть и не так часто.

Ниппельная часть соединения чаще называется полусгон — именно это название можно встретить в каталогах инженерной сантехники. Однако термин «полусгон» не ограничивается одними лишь американками, поэтому это название требует уточнения в некоторых случаях.

Для монтажа полусгона в систему требуются специальные ключи: шестигранник или сгонный ключ — зависит от конструкции конкретного полусгона.

Показаны полусгоны под разные ключи. Слева — под специальный сгонный ключ, справа — под шестигранный ключ.

Соединение с накидной гайкой

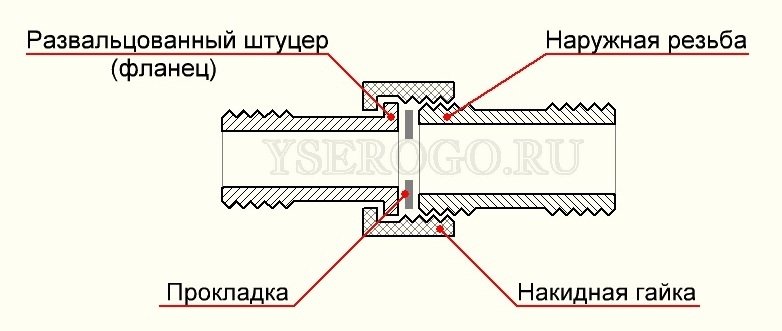

Соединение с накидной гайкой — это разъемное сантехническое соединение, где соединяющим элементом является накидная гайка. Данное соединение обязательно содержит уплотнительную прокладку, поэтому не требует герметизации льном, герметиком и иными паковочными материалами для резьбовых соединений. Накидная гайка может соединять как металлические узлы, так и пластиковые или комбинированные (металл и пластик).

Вышеописанная американка также является элементом с накидной гайкой, однако далеко не каждый узел с накидной гайкой является американкой. Многие разъемные соединения не обладают конусом.

Полезно знать: диаметр резьбы накидной гайки большего размера, нежели у самого штуцера или полусгона американки. Это диаметр обычно совпадает со следующим в размерном ряду 3/8″ — 1/2″ — 3/4″ — 1″ — 1¼» — 1½» — 2″ и т.д. Например, если диаметр штуцера 1/2″, то накидная гайка имеет резьбу 3/4″. Однако следует помнить, что это не аксиома и изготовитель может сделать любую другую резьбу у накидной гайки.

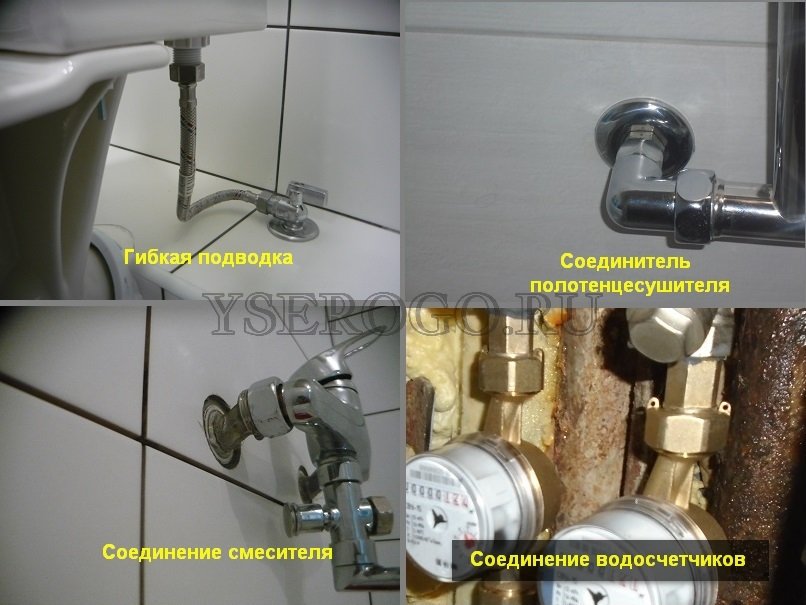

Таких примеров масса: соединение водосчетчика; соединение настенного смесителя с эксцентриками; гибкая подводка с гайкой; большинство хромированных соединителей для полотенцесушителя; разборная муфта для металла и полипропилена; соединение шланга подачи воды на стиральную машину и прочие.

В большинстве случаев, этот узел представляет собой только одну часть соединения с гайкой, второй же частью может являться любая деталь с наружней резьбой. Этот тип соединения считается менее надежным, нежели американка, а в некоторых случаях крайне ненадежным (например в хромированных соединителях для полотенцесушителя). Особенно ненадежным узел получается тогда, когда накидная гайка крепится на наружную резьбу со рваным (неровным) торцом или торец имеет малую площадь поверхности, которая контактирует с прокладкой.

Требовательность к ровной плоскости наружной резьбы повышается с диаметром трубы: если гибкая подводка 1/2″ обычно не вызывает проблем при установке на любую резьбу, то установка декоративного удлинителя полотенцесушителя диаметром 1″ (дюйм), при монтаже на обычную резьбу, часто вызывает проблемы и требует тщательного подбора прокладки.

Виды резьбовых соединений

А теперь рассмотрим виды металлических резьбовых деталей в сантехнике. Как правило, их изготавливают из чугуна, стали, латуни или бронзы и они имеют трубную резьбу. Резьба требует герметизации паковочным материалом, за редким исключением: если, например, на наружную резьбу устанавливается накидная гайка с прокладкой (см. выше) — дополнительное уплотнение не требуется.

Футорка — это деталь с наружной резьбой большего диаметра и внутренней резьбой меньшего диаметра. По-большому счету, футорка представляет собой гайку, на внешней стороне которой также имеется резьба. Встречаются детали с шестигранным внешним краем под монтажный ключ или со сплошной внешней резьбой, но с шестигранной структурой внутри.

Радиаторные футорки различаются направлением наружной резьбы — левой или правой. Внутренняя резьба обычная, правая.

Ниппель или бочонок — короткая деталь, на обоих концах которой наружная резьба. Обычно длинны ниппеля хватает лишь для соединения двух деталей с внутренней резьбой между собой. Диаметр резьбы на концах может различаться — тогда бочонок считается переходным. В большинстве случаев посередине детали имеется наружная шестигранная структура, хотя в некоторых случаях снаружи только резьба, а внутри имеются выемки под сгонный или шестигранный ключ.

Сгон — это отрезок трубы с наружной резьбой на обоих концах. По сути это тот же ниппель, только длиннее. Сгон не имеет шестигранной структуры снаружи и обычно монтируется при помощи газового ключа.

Полусгоном называют деталь, у которой наружная резьба располагается только с одной стороны. С противоположной стороны у полусгона или вовсе не предусмотрено крепления, или имеется конус для американки (или накидная гайка).

Муфта — деталь с внутренней резьбой с обоих концов. Если диаметр резьбы на концах различается, то муфта называется переходной. Иногда муфта комплектуется контргайкой, которая защищает ее от разбалтывания и раскручивания. Контргайка необходима тогда, когда в смонтированном узле с обеих сторон имеется запас наружной резьбы и поэтому имеется риск прокручивания в результате механических воздействий.

Муфта используется для соединения двух деталей с наружной резьбой. Другими словами — когда для монтажа какой-либо детали необходима внутренняя резьба, а мы имеем наружную.

Эксцентрик — деталь с любой резьбой на двух концах (внутренней или наружной, разного диаметра), при несоосности этих концов. Другими словами — центр одной стороны намерено не совпадает с центром другой.

Используется в тех случаях, когда в процессе монтажа не представляется возможным расположить выводы труб точно по заданным размерам или заданный размер может иметь погрешность. Пример использования — подключение настенного смесителя, позволяет исправить кривой монтаж водорозеток или в небольших пределах изменять положение смесителя.

Штуцер — деталь, на одном конце которой накидная гайка, а с противоположной стороны наружная резьба. Как можно заметить, под это определение также попадает полусгон, поэтому можно использовать одно из этих названий. Вообще, штуцер в широком понимании — это патрубок для соединения чего-либо, поэтому термин может использоваться и в иных деталях.

Пример использования — штуцер счетчика воды, он же полусгон. Может быть оборудован внутренним обратным клапаном.

Переходник — деталь, позволяющая изменить монтажный диаметр с одного размера на другой. Многие вышеописанные детали могут являться переходниками. Однако термин обычно используют тогда, когда нет более подходящего определения. Например: футорку можно назвать переходником, однако термин «футорка» более точно отражает тип детали.

Я не стал тут описывать тройники, крестовины и угольники, ибо не вижу смысла, там все понятно.

Обозначения типа присоединительной резьбы

Зачастую в интернет-каталогах сложно разобраться, какая резьба имеется у той или иной детали — внутренняя или наружная. Особенно это актуально, когда нет подробного рисунка или фотографии с нужного ракурса. В большинстве случаев, в описаниях деталей употребляется аббревиатура НР (наружная резьба) и ВР (внутренняя резьба). Например «тройник 1/2′ ВР-НР-ВР».

Также, для обозначения типа резьбы могут использоваться буквы Г (гайка — внутренняя резьба, на английском буква F) и Ш (штуцер — наружная резьба, на английском буква M). Например «Подключение для полотенечника прямое 1′-3/4′ Г-Ш».

Правая резьба не имеет никаких дополнительных обозначений, если же имеется левая резьба, то в аббревиатуру добавляется буква Л (L).
