Прогресс технологий и материалов неизбежно продвигается вперед, подобно непрерывному движению солнца от восхода до заката. Желание людей облегчить свою жизнь является двигателем этого процесса. Современные пластические и композитные материалы стали заменой чугуну и стали, а унификация и стандартизация упрощают задачи проектирования и подбора материалов. Обширный выбор фитингов превращает «монтаж пластиковых труб» во что-то подобное сборке конструктора для взрослых.

Приветствуем нашего постоянного читателя и предлагаем ему обзорную статью о способах монтажа трубопроводных систем из современных пластиков своими руками.

Преимущества и недостатки пластиковых труб

У актуальных труб из разных видов пластика имеются много очень существенных преимуществ по сравнению с изделиями из стали и чугуна. Мы ценим возможность выполнить работы своими руками, без привлечения специалистов, без поисков сварочного аппарата, прожигания обоев и регулярной окраски ржавеющего металла, поэтому при замене устаревших систем альтернативы пластиковым трубопроводам нет.

Достоинства пластиковых труб:

• долговечность – первые изделия уже проработали более 50 лет и приближаются к 60;
• небольшая стоимость;
• легкий монтаж – легко режутся, свариваются, имеется множество видов соединительных элементов; нет необходимости в сложном дорогом оборудовании;
• отсутствие коррозии;
• прочность и одновременно высокая ударная вязкость – системы не боятся гидравлических ударов; изделия не хрупкие, могут восстанавливаться после деформации; прочность армированных алюминиевой фольгой изделий выше (а гибкость – ниже);
• морозоустойчивость – выдерживают замерзание – оттаивание и возвращают первоначальную форму;
• гибкость – пластик легко согнуть при нагреве даже руками;
• безвредность для человека и животных, отсутствие у воды неприятных привкуса и запаха;
• химическая инертность – устойчивы к действию кислот и щелочей;
• малая адгезия – на стенках практически не образуется налет из карбонатов;
• гидравлические свойства – гладкие стенки создают очень малое гидравлическое сопротивление;
• отсутствие необходимости в регулярном обслуживании (очистке, антикоррозионной обработке, покраске);
• экологичность – достаточно безвредное производство, легкая утилизация;
• эстетические качества (за исключением черных изделий из полиэтилена);
• небольшой вес, отсутствие хрупкости облегчают перевозку и складирование;
• поливинилхлорид обладает устойчивостью к ультрафиолету;
• поливинилхлорид, хлорированный ПВХ, сшитый полиэтилен обладает достаточной термостойкостью для использования в системах отопления и горячего водоснабжения.

Минусы пластиковых труб:

• самый существенный недостаток – неустойчивость к ультрафиолетовым лучам;
• невысокая термостойкость полиэтилена и поливинилхлорида – их рабочие температуры практически ограничены 60 °С для ПВХ труб и 40 °С для ПНД;
• рабочее давление пластика ниже, чем у металла, но для применения в жилом секторе более чем достаточно.

Способы монтажа

Способы монтажа бывают разъемные и неразъемные.

Неразъемные способы основаны на сварке (пайке) и применяются в тех случаях, когда имеются повышенные требования к герметичности и надежности монтируемых систем (например, газопроводы и системы обогрева пола, где трубы заливаются стяжкой). Полипропилен сваривают с использованием соединительных муфт большего диаметра; ПВХ соединяют при помощи клея; полиэтилен диаметром более 50 мм – сваркой встык. Сборка при помощи пуш- и пресс-фитингов также образует неразъемные соединения.

Самый продвинутый и очень дорогой способ сварки – при помощи терморезисторных муфт, в которые вмонтированы нагревательные элементы.

Разъемные способы – сборка систем с использованием разнообразных  соединительных муфт, компрессионных фитингов. Канализационные раструбные соединения также можно разобрать.

Какой способ лучше

Однозначно ответить на этот вопрос нельзя.

Сварка при помощи терморезисторных муфт обычно не применяется в бытовых трубопроводах из-за дороговизны муфт и аппарата для сварки. Вообще область применения таких муфт – промышленные трубопроводы больших диаметров.

Сварка встык полиэтилена  применяется также на больших диаметрах.

Стыковка с использованием пуш-фитингов позволяют очень быстро и без применения инструментов соединить заготовки, но стоят довольно дорого и образуют не очень надежные соединения (патрубок проворачивается в корпусе). Пуш- фитинги нельзя использовать при устройстве отопления пола, для газопроводов.

Бытовая канализация монтируется исключительно из раструбных  изделий.

Полипропилен монтируется в основном при помощи сварки с соединительными муфтами большего диаметра и МРН или МРВ – муфты стоят недорого, получившееся соединение совершенно герметично.

Сшитый полиэтилен и ПНД в квартирной и домовой разводке монтируют с помощью компрессионных и пресс-фитингов. ПНД соединяют еще при помощи цанговых муфт из полиэтилена.

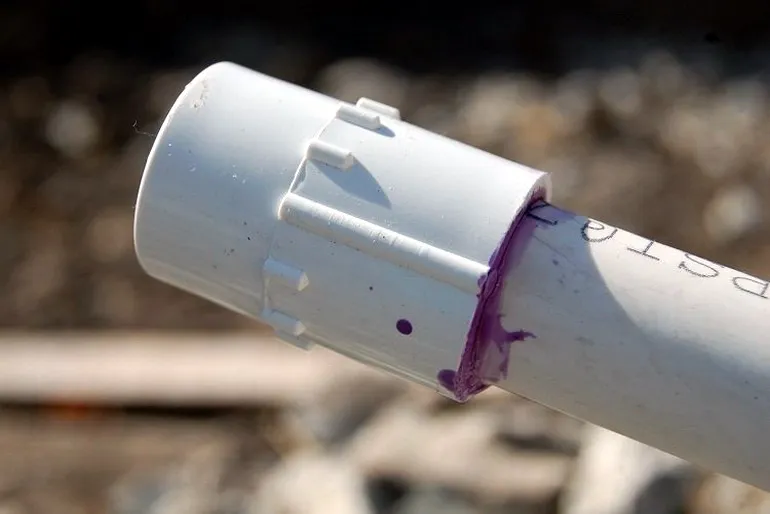

ПВХ монтируют при помощи специальных муфт, соединяемых с трубой при помощи специального клея.

Внутридомовая разводка обычно монтируется из полипропилена или сшитого полиэтилена. Практически полипропилен соединяют пайкой, а полиэтилен – при  помощи компрессионных и пресс-фитингов с резьбовым соединением. Выбора практически нет – оптимальные методы подсоединения труб уже определены.

Металлопластиковые трубы соединяются аналогично обычным.

Выполнение монтажа труб своими руками

Монтаж домовой разводки вполне выполним самостоятельно. Монтаж при помощи компрессионных и пресс-фитингов довольно прост, сварке полипропиленовых труб можно научиться. Внешняя разводка холодной воды от магистрали иногда выполняется из ПВХ или ПНД – монтаж труб из поливинилхлорида с помощью разборных муфт с помощью клея, ПНД монтируется при помощи цанговых зажимных муфт и также очень просто.

Конструкция раструбных элементов вообще очень проста для монтажа.

Необходимые инструменты и материалы

Чтобы смонтировать разводку труб горячего и холодного водоснабжения и отопления понадобятся следующие инструменты:

• сварочный аппарат с насадками для заготовок нужных диаметров;
• угловая шлифмашинка с отрезными дисками;
• электродрель; перфоратор для пробивки отверстий в стенах;
• два разводных ключа для установки компрессионных фитингов;
• калибратор;
• круглый напильник;
• ручной механический пресс для обжима пресс-фитингов.

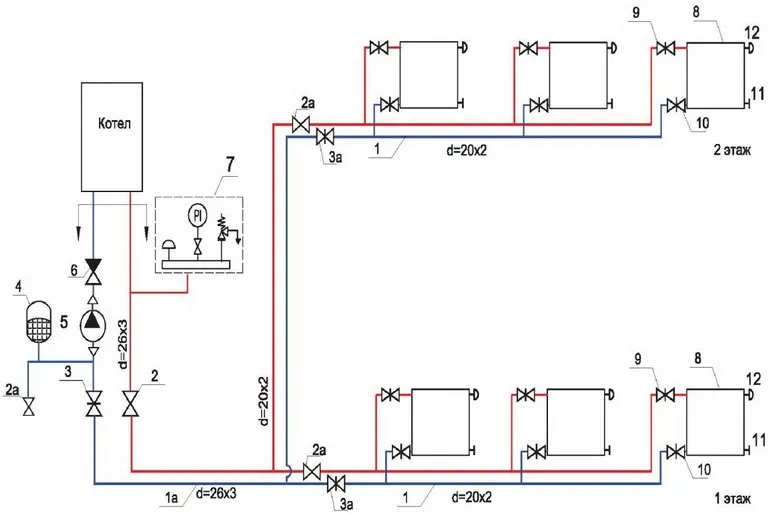

Чертеж и схемы

Подготовка работ начинается с вычерчивания подробного плана размещения труб с указанием диаметров, количества и наименований муфт, МРН, МРВ, смесителей, кранов, фильтров, водопотребляющей бытовой техники.

Нужно подсчитать необходимое количество креплений-клипс. Проектировка помогает оптимизировать количество труб, уголков, фитингов и креплений.

Порядок выполнения работ

Приготовить инструменты, нарезать трубу  на заготовки в соответствии с планом.

Сборка системы из сшитого полиэтилена

Порядок сборки с использованием компрессионных фитингов:

• снять напильником заусенцы с торцов заготовок;
• протереть заготовку ветошью – удалить мусор;
• надеть обжимную гайку на трубу;
• вставить заготовку в фитинг;
• закрутить обжимную гайку без помощи гаечного ключа;
• затянуть гайку с помощью двух гаечных ключей. Для труб диаметром 20-25 мм – прокрутить гайку на оборот с четвертью, 32 мм – на один оборот.

Порядок сборки при помощи пресс-фитингов:

• очистить заготовку от заусенцев и мусора;
• на конец заготовки надеть пресс-гильзу;
• внутренний вкладыш фитинга вставить до упора в заготовку;
• обхватить ручным прессом гильзу;
• сжать до упора ручки пресса. На гильзе появятся следы от зажимов пресса (см. фото).

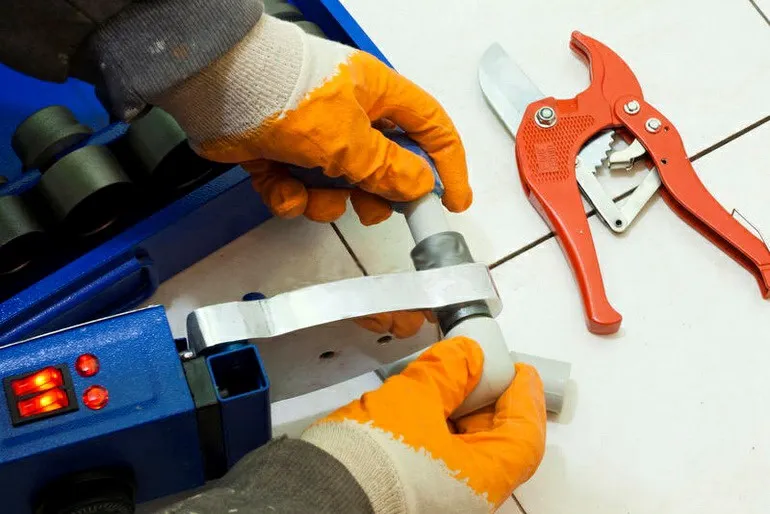

Сварка труб из полипропилена

Поэтапная технология выполнения полифузной сварки полипропиленовых труб:

• заусенцы на трубках спиливаются напильником;
• с помощью ветоши – очищается от грязи, протирается спиртом для обезжиривания;
• на сварочном аппарате выставляется температура 260°С;
• устанавливается насадка с нужными диаметрами;
• аппарат прогревается в течение 6-8 минут до получения рабочей температуры;
• в насадки паяльника вставляют торцы заготовок и фитингов и прогревают: для диаметра 20 мм – 6 секунд, 25 мм – 7 секунды, для диаметра 32 мм – 8 секунд;
• соединяют торец заготовки с фитингом, выдерживают не менее 10 секунд;
• не трогают соединение в течение 7-8 минут (это время необходимо для того, чтобы пластик успел остыть).

Видео по монтажу

Увидеть все нюансы пайки труб из полипропилена или сборки систем из сшитого полиэтилена можно на нашем видео:

Особенности монтажа

Нельзя использовать компрессионные фитинги при прокладке трубопроводов теплого пола, нужно использовать пресс-фитинги – они надежнее. Перед заливкой стяжки обязательно следует провести испытание  отопительной системы под давлением.

Нельзя протирать заготовки бензином, ацетоном, уайт-спиритом и другими производными нефти – они рыхлят поверхность полипропилена.

Нельзя повторно обжимать пресс-фитинг, если есть сомнения в качестве обжатия. Пресс-фитинг придется заменить на новый.

Частые ошибки и проблемы при установке

Монтаж водопровода в стене обязательно следует проводить с помощью гильзы – трубки большего диаметра. Нельзя сваривать или зажимать в фитинги заготовки с заусенцами – они будут отрываться и засорять систему.

Советы специалистов

Полипропиленовую трубу лучше не гнуть, а разрезать и спаять с помощью уголка.

Крепить трубы к стенам удобно с помощью готовых креплений  – клипс и дюбелей.  Дюбеля для бетонных стен — 6×40 мм, для всех прочих – 6×60 мм. Расстояние между креплениями – не менее 1 м, для горячей воды еще меньше.

Заключение
