Монтаж металлопластиковых труб в домашних условиях — подробная инструкция по установке и необходимые инструменты

Для сборки и установки водопроводной системы из металлополимерных труб не требуется проводить сварочные работы, а также достаточно иметь небольшой набор доступных и экономичных инструментов.

Именно эти факторы, а также хорошие технические характеристики материала, позволяют осуществлять процесс сборки и подключения системы водоснабжения своими руками.

Это тот случай, когда экономия приносит двойные дивиденды: сохранение финансов и опыт, который никогда не будет лишним.

• Отличительные особенности материалов
  • 1.1 Технические показатели
• Инструменты, необходимые для монтажа водопроводной системы
• Технология установки. Инструкция по монтажу
  • 3.1 Компрессионного фитинга
  • 3.2 Пресс фитинга
  • 3.3 Пуш-фитинга
  • 3.4 Как согнуть металлопластиковые трубы
• Цены на материалы и услуги
  • 4.1 Мы подобрали для Вас ещё восемь полезных статей, смотрите далее.

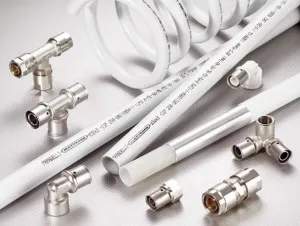

Отличительные особенности материалов

Достоинства изделий из металлопластика:

• продолжительный срок использования;
• повышенная пропускная способность в сравнении с металлическим водопроводом аналогичного диаметра;
• не требует специальных приспособлений для создания нужного угла изгиба;
• быстрый и простой монтаж конструкции;
• низкий коэффициент теплопроводности;
• хорошая звукоизоляция;
• не ржавеют;
• устойчивы к образованию внутренних отложений;
• сборка системы производится с минимумом отходов;
• совместимость с другими материалами;
• антистатичность;
• высокая устойчивость к замерзанию;
• качество транспортируемой жидкости не меняется;
• правильно установленный водопровод (с доступом к основным узлам) элементарен в ремонте.

Недостатки:

• при многочисленных изгибах одной точки возможны повреждения внутреннего металлического слоя;
• при резких перепадах температурного режима могут образоваться протечки в местах соединения, требующие подтяжки или полной замены фитингов;
• прямые солнечные лучи губительны для изделий с полимерным покрытием.

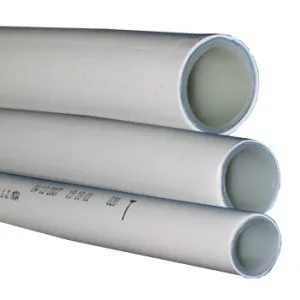

Трубы из металлопластика производятся диаметром от 16 мм до 63 мм. При строительстве жилья используются материалы, диаметр которых не превышает 40 мм.

Оптимальными и выгодными по цене вариантами являются диаметры 16 и 20 мм, но их можно использовать только при наличии в вашей системе водоснабжения постоянного хорошего давления.

Малый диаметр изделия вызовет турбулизацию потока воды, а пропускная способность уменьшится в несколько раз. Учитывайте этот факт при выборе материала.

Технические показатели

• диаметр изделия 16-63 мм;
• толщина наружного полимерного покрытия 2 – 3 мм;
• толщина алюминиевого слоя 0,19 – 0,3 мм;
• вес трубы с диаметром 16 мм составляет 105 г, а с самым большим диаметром – 1224 г (указан вес погонного метра);
• +95°С – оптимальная рабочая температура;
• выдерживают кратковременную нагрузку до +110°С;
• замерзают при низкой температуре;
• минимальный радиус изгиба 80 – 125 мм при ручном способе.

Инструменты, необходимые для монтажа водопроводной системы

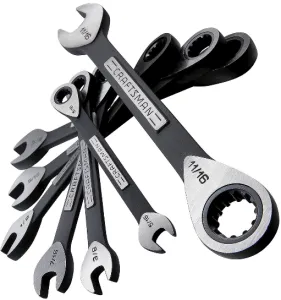

• • • Гаечные ключи: разводные и рожковые. Применяются для закручивания гаек в компрессионных фитингах.

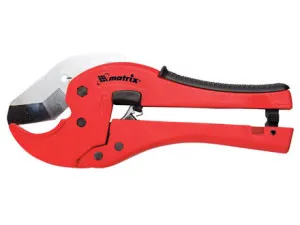

• • • Ножницы для резки труб. Без их использования значительно затрудняется нарезка материала на нужные отрезки с ровными краями.

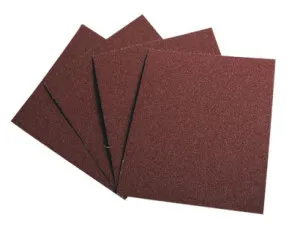

• • • Шлифовальная бумага необходима для зачистки срезов от мелких шероховатостей.

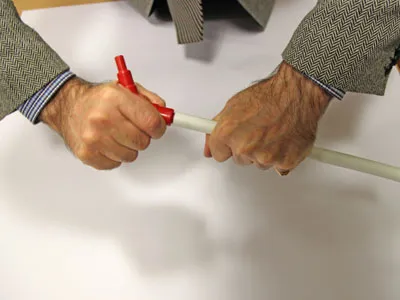

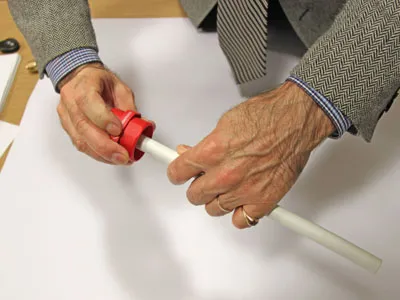

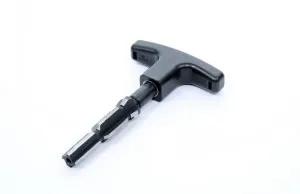

• • • Калибратор. С его помощью срезу возвращают первоначальную округлость, утраченную в процессе нарезки.

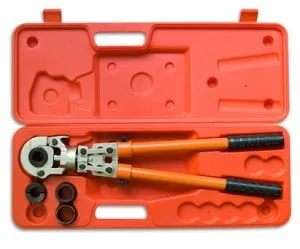

• • • Пресс- клещи необходимы для ручного обжатия пресс-фитингов.

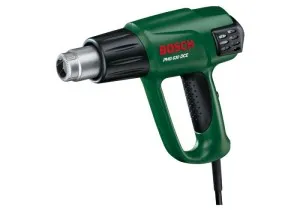

• • • Строительный фен применяется для разогрева труб перед изгибом.

Технология установки. Инструкция по монтажу

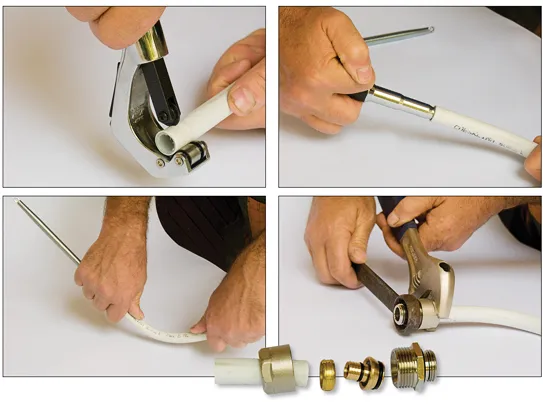

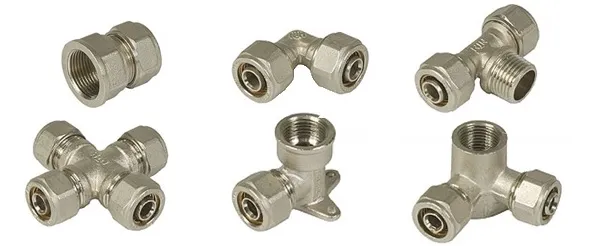

Компрессионного фитинга

• Фитинг раскручивают: с торцов снимают монтажные гайки, со штуцеров – уплотнительные кольца.
• Трубу нужно выпрямить и при помощи ножниц нарезать. Использовать другие инструменты для нарезки не рекомендуется: срез получается неровным, возможно нарушение целостности защитного слоя материала.
• Срезы нужно тщательно зачистить и откалибровать. Плохо обработанные торцы могут повредить уплотнительные кольца и нарушить герметичность соединения.
• На подготовленный отрезок надевают накидную гайку с уплотнительным кольцом. Штуцер фитинга соединяют с трубой и фиксируют гайкой: сначала вручную, а затем при помощи гаечного ключа.

Контролируйте сжатие! Услышав характерное потрескивание металла – прекратите процесс. Важно соблюдать баланс: плохо затянутый фитинг не сможет обеспечить герметичность системы, а перетянутый – можно сразу выбросить.

Чтобы более подробно узнать о том, как производится монтаж с помощью резьбовых (цанговых) фитингов смотрите видео:

Пресс фитинга

• Как и в первом случае трубу предварительно подготавливают: обрезают, зачищают и калибруют. Обратите внимание на торец: его срез должен быть перпендикулярным центральной оси водовода.

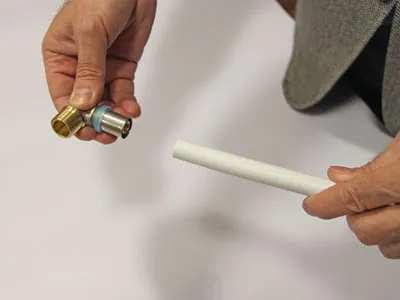

• Сняв гильзу, проверяем кольца и прокладки, а затем производим сборку фитинга. Делается это для того, чтобы исключить возможность монтажа бракованными элементами.

• На штуцер пресс-фитинга насаживается отрезок трубы. Глубина посадки контролируется визуально (сквозь специальное отверстие на гильзе).

• С противоположного конца фитинга процесс насадки осуществляется так же.

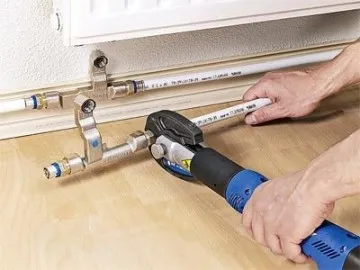

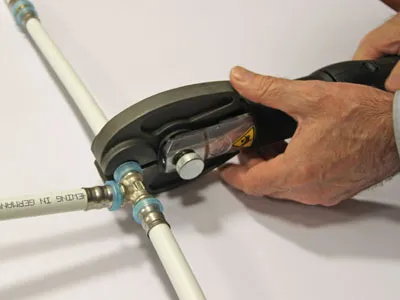

• С помощью пресс-клещей осуществляем прессовку соединительной гильзы внутри фитинга.

Процесс монтирования пройдет быстрее и успешней если вы купите фитинги и трубы одного производителя.

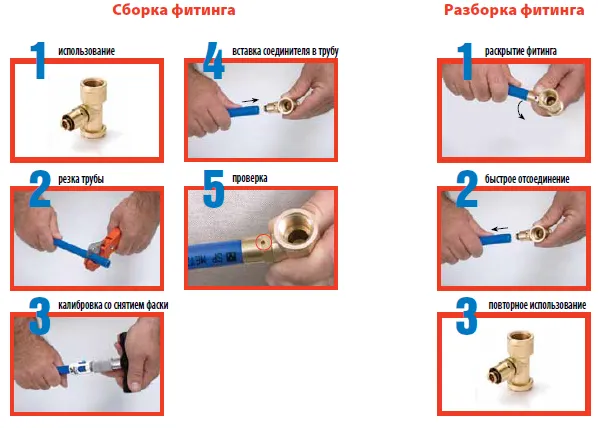

Пуш-фитинга

• Для соединения не требуются дополнительные инструменты и приспособления.
• Нужно проверить затянута ли колодка до упора.
• Подготовленный заранее отрезок трубы просто вставляют в отверстие фитинга.

Для повторного использования пуш-фитинга необходимо разобрать конструкцию. Для этого нужно раскрутить удерживающую колодку и изъять трубу. Тарельчатую пружину нужно заменить на новую – теперь фитинг вновь готов к использованию.

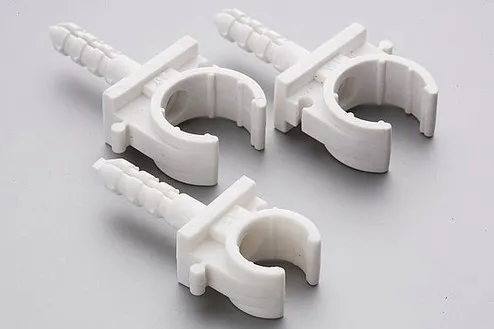

Крепление к стенам собранных участков осуществляется при помощи специальных клипс или кронштейнов, которые нужно подбирать с учетом диаметра изделия.

Как согнуть металлопластиковые трубы

Согнуть металлополимерную трубу можно вручную. В этом деле есть небольшие тонкости, которые стоит знать: процесс изгиба нужно осуществлять постепенно (в несколько этапов) и при помощи строительного фена.

Необходимо нагреть трубу феном. Обхватить руками так, чтобы большие пальцы рук находились вдоль трубы и служили своего рода упором. Медленно и постепенно начинаем процесс сгибания в несколько подходов, при необходимости подогревая изделие феном.

Не стоит делать резких движений! Важно сохранить целостность внутреннего слоя и не деформировать внешний. В момент сворачивания не забывайте о допустимом радиусе изгиба, который указан в разделе «Технические характеристики». Для тренировки навыков используйте небольшие обрезки.

О том, как правильно согнуть металлопластиковые трубы можно посмотреть на видео:

Цены на материалы и услуги

В среднем услуги по прокладке металлопластикового водопровода обойдутся вам минимум в 3000 рублей (без учета стоимости материалов). Цена будет варьироваться в зависимости от сложности и объема работы.

Один погонный метр металлополимерной трубы (16 мм) стоит в среднем 75 рублей, с диаметром 26 мм – 185 рублей. Ценовой диапазон фитингов – от 109 до 300 рублей.

Описанные выше способы монтажа выполнит мужчина, который имеет минимальные навыки. Соразмерьте свои силы и возможности. И знайте, что конечный результат зависит только от вашего желания и приложенных усилий!

Какое соединение лучше для металлопластиковых труб?

Для металлопластиковых труб чаще всего используют соединения на основе компрессионных фитингов, так как они обеспечивают надежное и герметичное соединение. Также существуют соединения на основе фитингов с наружной резьбой, фитингов с пресс-контролем и соединений на основе клеевых муфт. Каждое из них имеет свои преимущества и недостатки, и выбор определенного соединения зависит от конкретной ситуации и условий монтажа.
