Фитинги на металлопластиковую трубу — как устанавливать, виды и особенности монтажа

Узнайте все о фитингах на металлопластиковую трубу в нашем подробном руководстве: как правильно устанавливать, разнообразие видов и особенности монтажа. Наши советы помогут вам грамотно подходить к выбору и установке фитингов на металлопластиковую трубу, обеспечивая надежную и герметичную систему водоснабжения или отопления. Освойте все нюансы работы с фитингами и обеспечьте безопасность вашей инженерной системы.

Металлопластиковые трубы очень востребованы в строительстве систем отопления и водоснабжения. Этот материал практичен, долговечен, а технология монтажа трубопровода благодаря разнообразию соединительных элементов представляется достаточно простой.

• Особенности и варианты соединения металлопластиковых конструкций
• Назначение и устройство фитингов
• Функциональные особенности видов
• Как выбрать соединительные детали
• Технология монтажа и замены фитингов
• Обзор производителей

Особенности и варианты соединения металлопластиковых конструкций

Стандартная труба из металлопластика представляет собой многослойную конструкцию, где между внешним и внутренним слоем из сшитого полиэтилена располагается слой алюминия. Склеенные между собой, они обеспечивают изделию необходимую гибкость, прочность, устойчивость к высоким показателям давления и температуры носителя.

В то же время, особая структура металлопластиковой трубы делает невозможным применение сварных соединений. Любые ответвления, заглушки и часть изгибов монтируются только посредством фитингов – соединительных элементов определенной конфигурации.

Это важно! Одно из достоинств труб из металлопластика – хорошая гибкость. Это позволяет обойтись меньшим количеством фитингов, что положительно сказывается на стоимости реализации проекта.

Фитинги для металлопластика разделяют на три больших группы:

Монтаж металлопластикового трубопровода с использованием компрессионных и пуш-фитингов не требует использования специального инструмента или особых навыков, в других случаях потребуются специальные обжимные клещи. Сама процедура монтажа проста и вполне по силам любому домашнему умельцу.

Назначение и устройство фитингов

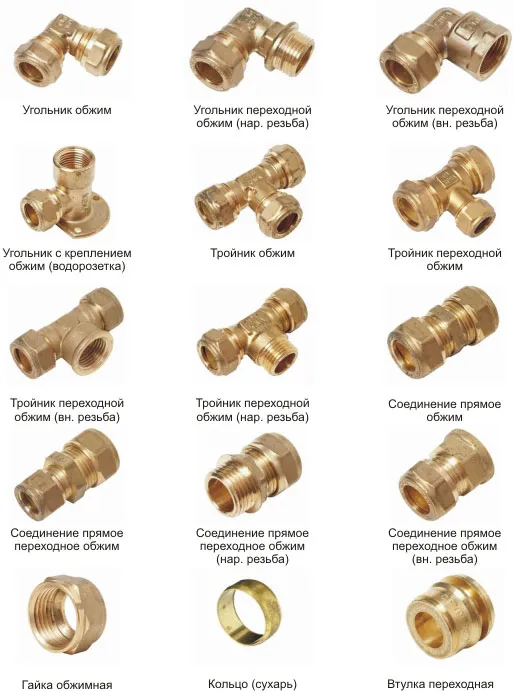

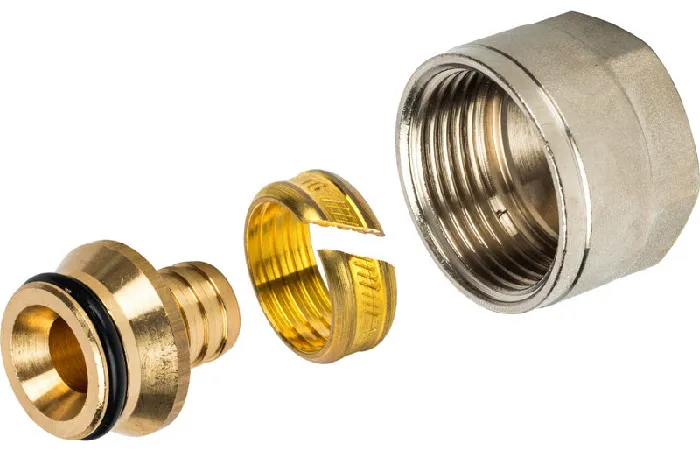

Любой компрессионный фитинг состоит из нескольких элементов. Литой металлический корпус с резьбой представляет собой основу изделия. Отрезок трубы присоединяется к корпусу изделия при помощи обжимного кольца. Кольцо зажимается при накручивании накидной гайки и крепко фиксируется. За герметичность соединения отвечает резиновое или силиконовое уплотнительное кольцо.

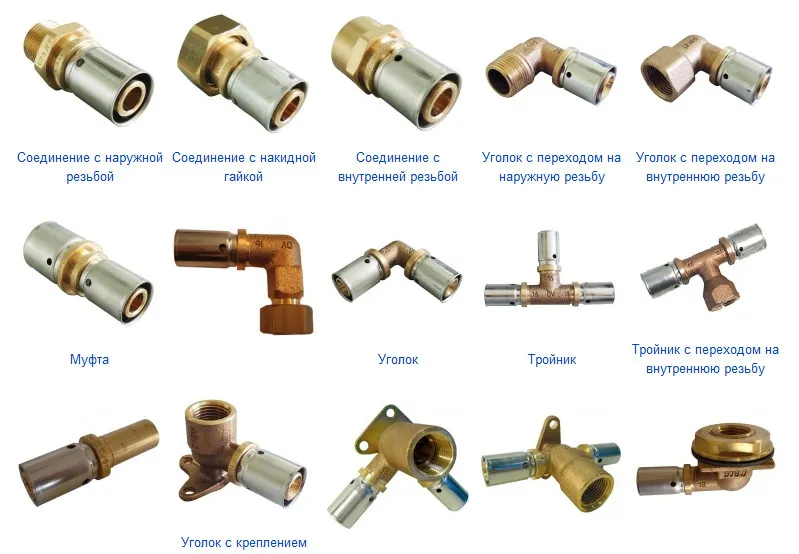

Пресс-фитинг состоит из двух элементов: металлического корпуса и обжимной гильзы. Стык рассчитан на эксплуатацию при давлении носителя до 10 атмосфер.

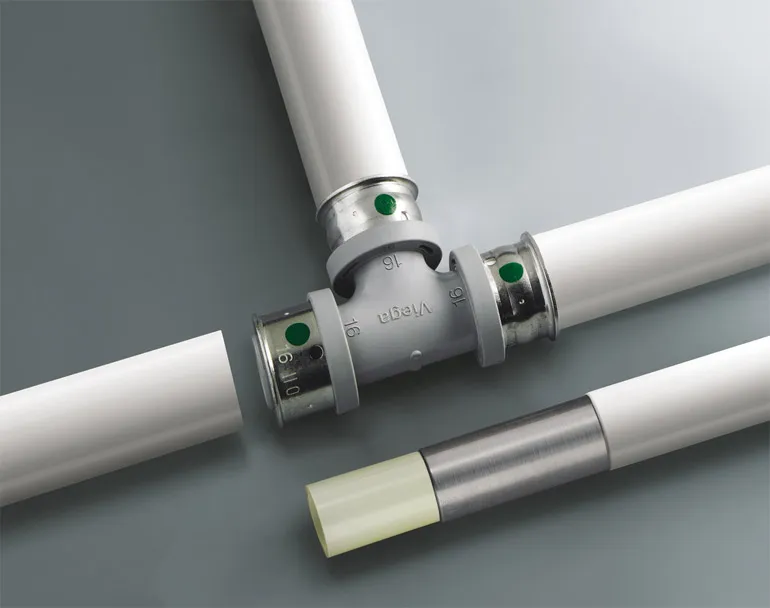

Корпус пуш-фитинга чаще всего выполняется из полимера, по прочности не уступающего металлу. Внутреннее кольцо устройства оснащается пружиной, которая позволяет легко зафиксировать трубу в нужном положении.

Обратите внимание! Любые соединительные элементы для металлопластиковых труб считаются сравнительно не дешевыми изделиями, причем наибольшую стоимость имеют практичные и долговечные пуш-фитинги.

Функциональные особенности видов

Различные виды фитингов выполняют в конструкции трубопроводной системы свое назначение:

• Муфты. Используются для соединения двух соседних элементов, расположенных на одной линии трубопровода.
• Тройники. Более сложные элементы, предназначенные для монтажа дополнительных ответвлений от основной линии. Входы и выходы устройства могут иметь различные габариты, что позволяет регулировать интенсивность потоков в разделяемых линиях. Монтаж тройника в трубопровод производится стандартными способами: резьбовыми соединениями, либо накидными гайками.
• Заглушки. Применяются достаточно редко, служат для полного перекрывания потока носителя по одной из веток трубопровода.
• Краны. Также позволяют частично или полностью перекрывать распространение жидкости по магистрали.
• Уголки. Применяются для организации поворота трубопроводной трассы. Угол поворота может составлять 45-120 градусов. Используются реже остальных элементов, поскольку большую часть углов можно пройти, попросту сгибая металлопластиковую трубу.
• Крестовины. Позволяют организовать одновременно несколько отводов от подводящей магистрали.
• Штуцеры. Для монтажа перехода с металлопластика на гибкий отвод.

Как выбрать соединительные детали

Выбирая фитинги необходимо, в первую очередь, ориентироваться на диаметр металлопластиковых труб, который может составлять 16-63 мм (имеется в виду внешний диаметр, включающий толщину стенок – 2-3мм). Для разводки внутри помещения чаще используются трубы и соединительные элементы диаметром 16-32 мм.

Обратите внимание! Чтобы фитинги наилучшим образом подошли к металлопластиковым трубам, их стоит приобретать одновременно.

Также заранее стоит продумать вопрос о креплении металлопластикового трубопровода в случае его открытой прокладки. Для закрепления на стенах применяются металлические хомуты или скобы, но самым практичным, экономичным и эстетически привлекательным вариантом станет использование легких пластиковых клипс. Эти элементы хорошо сочетаются по цвету с телом трубы, монтируются на один саморез и прочно удерживают трубопровод.

Технология монтажа и замены фитингов

Прежде чем приступать к процедуре монтажа, стоит нарисовать подробное схематическое изображение будущей трубопроводной сети, а также подготовить весь необходимый инструмент. Первое даст четкое понимание количества труб и соединительных элементов, второе – позволит не отвлекаться на поиски и не тратить лишнее время. Из инструментов под рукой следует иметь:

• Труборез. Особый тип ножниц, позволяющих легко разрезать любые пластиковые трубы. Место среза получается ровным и строго перпендикулярным продольной оси трубы.
• Калибратор. Устройство для восстановления формы среза, который, после разрезания, может оказаться слегка смятым или сплющенным.
• Набор гаечных ключей.
• Обжимные клещи для монтажа пресс-фитингов. Сам по себе инструмент достаточно дорогой, поэтому для разового применения имеет смысл взять его в аренду.

Подготовительный этап монтажа одинаков для любых видов фитингов и включает следующие этапы:

• От бухты металлопластиковой трубы (изделия малых диаметров чаще продаются именно так) отрезаются куски требуемой протяженности. При этом учитывается небольшой (1-2 см) запас, который будет входить внутрь фитинга.
• Край отрезка внимательно осматривается, и при необходимости выравнивается.
• Снимается внутренняя и наружная фаска (для пресс-фитингов только внутренняя).
• При помощи калибратора восстанавливается геометрия обрезанного края.

Дальнейший порядок монтажа непосредственно зависит от типа фитинга.

Компрессионный фитинг:

• На подготовленный отрезок трубы надевается гайка и обжимное кольцо.
• Конец трубы до упора вставляется в фитинг.
• Далее, кольцо надвигается на фитинг.
• На резьбу фитинга накручивается гайка и затягивается двумя гаечными ключами.

Пресс-фитинг:

• На подготовленный край трубы надевается гильза, а на фитинг – прокладка.
• Труба насаживается на фитинг до упора.
• Обжимные клещи, настроенные на работу с трубой такого сечения, устанавливаются вплотную к краю фитинга, и с силой зажимаются.
• После первого зажима инструмент проворачивается на 30-40 градусов и производится повторный обжим.
• На правильно обжатом фитинге отчетливо видны две параллельные вогнутые полосы.

Монтаж пуш-фитинга производится путем проталкивания штуцера в конец трубы. Труба должна пройти до упора, что контролируется через специальные смотровые окошки в корпусе устройства. Об успешном закреплении изделия будет свидетельствовать щелчок. Конструкция пуш-фитинга допускает многократную сборку и разборку изделия.

Обратите внимание! Обжатые по всем правилам пресс- или пуш-фитинги могут свободно вращаться вокруг трубы.

После завершения монтажа трубопроводной системы, проводятся ее испытания, путем плавного увеличения подачи носителя. Если те или иные соединения дали течь, их необходимо подтянуть или переделать.

Обзор производителей

Из многообразия представленных на рынке производителей можно выделить ряд компаний, давно зарекомендовавших себя в качестве надежных и честных поставщиков:

• Valtec. Известный российско-итальянский бренд, поставляющий на рынок продукцию достойного качества. Концерн имеет производственные мощности в Италии и России, выпуская широкий ассортимент строительных материалов.
• Нанопласт. Популярный отечественный бренд. Выпускает большой ассортимент сантехнических устройств, отвечающих общепризнанным мировым стандартам.
• Rehau. Компания с мировым именем, ведущая отсчет своей истории с 1948 года. Серьезное конкурентное преимущество продукции этого бренда – работа с температурами до +110°С.
• Pilsa. Турецкий производитель, предлагающий продукцию с оптимальным соотношением цены и качества.

Помимо этих компаний, отметим итальянский бренд Prandelli, немецкий Oventrop, финский Uponor и бельгийский Henco.

Таким образом, подобрать и смонтировать фитинги для металлопластиковых труб не так уж и сложно. Соблюдение правил монтажа гарантирует прочное и долговечное соединение, которое будет служить не один десяток лет.

Какие виды фитингов бывают?

Фитинги являются важными компонентами систем водоснабжения и отопления, поэтому есть множество различных видов фитингов, которые подходят для различных приложений. Вот некоторые из наиболее распространенных видов фитингов:

1. Шарнирные фитинги: это фитинги, которые используются для установки гибких трубопроводов или для подключения фиксированных трубопроводов к кранам или другим компонентам.

2. Соединительные фитинги: это фитинги, которые используются для соединения двух труб или для подключения трубы к компоненту системы.

3. Отводные фитинги: это фитинги, которые используются для изменения направления трубопровода.

4. Заглушечные фитинги: это фитинги, которые используются для

Фитинги можно разделить на несколько категорий:

• Соединительные фитинги: используются для соединения труб и других компонентов системы. Это может быть втулки, соединительные муфты, коленчатые соединения и т.д.

• Регулирующие фитинги: предназначены для регулирования потока жидкости в трубопроводе. Это может быть клапаны, задвижки, краны и т.д.

• Защитные фитинги: служат для защиты трубопровода от внешних воздействий и повреждений. Это может быть шланговые зажимы, защитные мешки, фильтры и т.д.

Видео. Подготовка металлопластиковой трубы к монтажу. Как соединить трубу и фитинг? Труборез, калибратор
