Монтаж труб отопления: руководство по установке и сборке системы из пластиковых труб в частном доме своими руками
Установка системы трубопровода отопления считается важным и последовательным этапом, требующим соответствующих знаний. Сделать монтаж труб отопления своими руками – это непростая, но вполне осуществимая задача.
Работа заключается в сваривании отдельных участков труб в единую систему отопления, подсоединение батарей и обогревательного котла. Для проведения сваривания труб из металла, понадобится обратиться к услугам сварщика.
Упомянутая процедура предполагает определённые затраты средств, кроме того будет дым и грязь в квартире. Для осуществления установки каналов обогрева собственными силами нужно прибегнуть к работе с трубами из полипропилена.

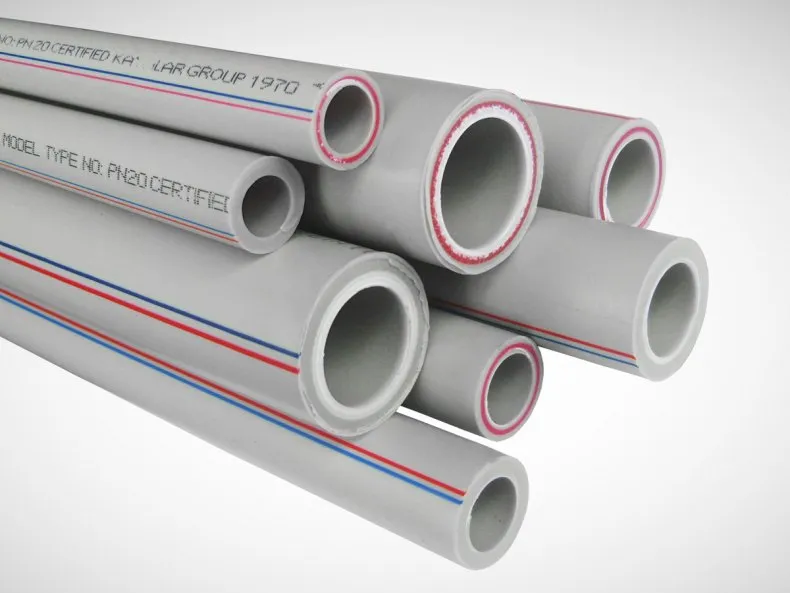

трубы полипропиленовые
Разновидности труб для отопления
Трубные системы для отопления разнятся по материалу изготовления, производителю и некоторым техническим показателям.
Фото Rukodelnichek.ru.
Когда изготавливаются трубы для обогревательных сетей – применяются разные материалы и их сочетания, всё же можно упомянуть основные виды:
- Из полипропилена – в большей части тепловых систем установлены полипропиленовые виды с армированием. Это объясняется тем, что данный полимер обладает сравнительно большим показателем линейного расширения, когда он нагревается. Употребляемыми для армирования элементами, является фольга из алюминия и стекловолокно. Основным стремлением к армированию является предупредить возможность появления деформаций труб при нагревании. Нет потребности в большой численности компенсаторов на длинных отрезках.
- Пластиковые – при изготовлении магистралей из пластика, могут применяться разные типы полимеров: полибутен, полиэтилен, ПВХ, полипропилен и прочие новейшие пластификаторы на основании полиофинелов. Применение трубопровода из полимерных материалов, рекомендуется только для систем низкого давления со сниженной температурой.
трубы пластиковые для водопровода
Две других разновидности

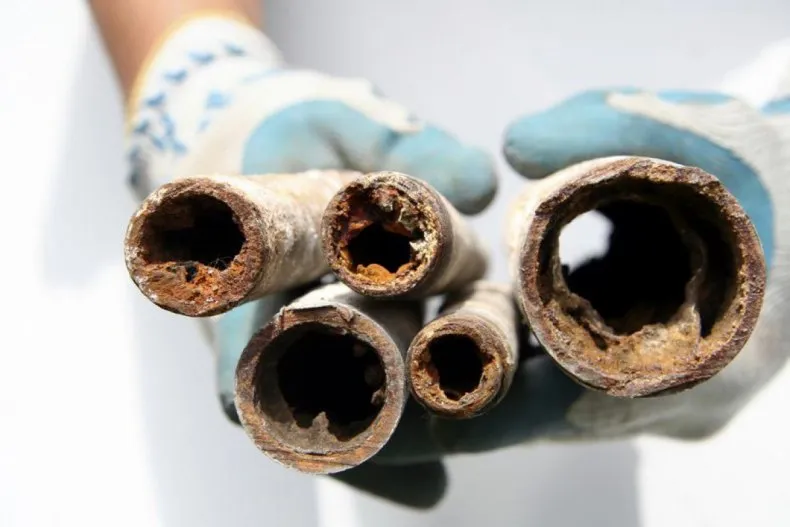

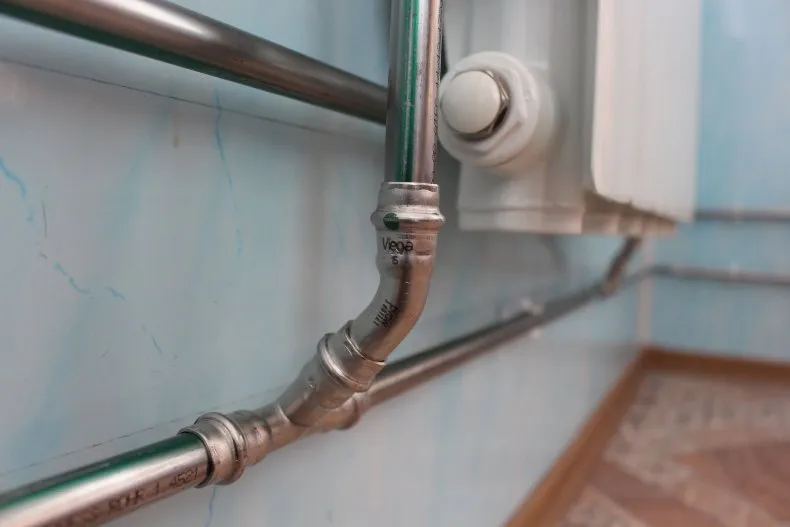

Конструкции из стали. Уступили первенство другим, более новым видам труб, которые создают меньше затрат в создании трубопроводов отопления.
Стоит отметить, что большая часть многоэтажных зданий, производственных и общественных строений, содержат трубы отопления, основывающиеся на металле.
В отдельных домах они не так часто применяются, но прекрасно подходят для проведения магистральных трубопроводов.
теплоноситель для системы отопления

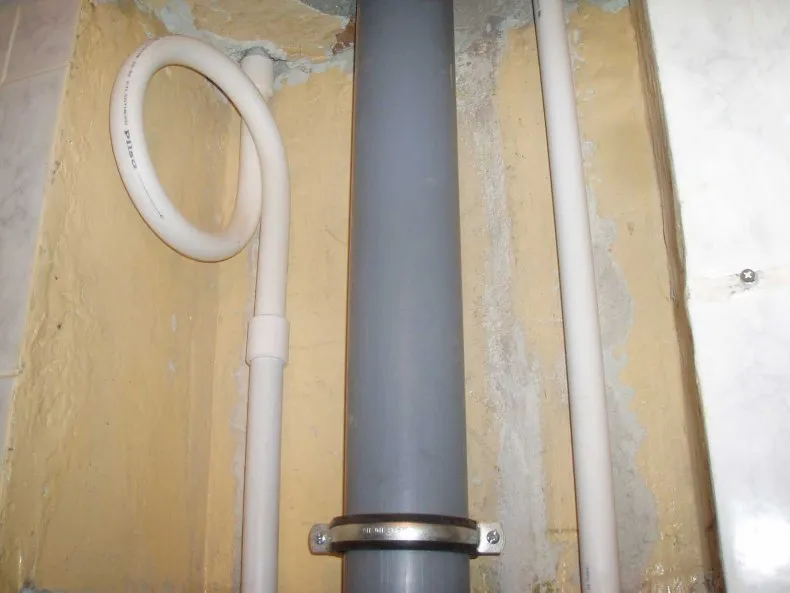

Полиэтилен сшитый. Это вид пластиковых трубопроводов.
- Полимер изготавливается на производстве за счёт сшивания звеньев молекул этилена.
- Данный вид труб стали обозначать PEx, первые две буквы означают полиэтилен, а «x» говорит о сшивании.
Соединения из сшиваемого полиэтилена неплохо прогибаются и стойки к механическим нагрузкам, поэтому они часто применяются для укладывания закрытых обогревательных систем тёплых полов.
теплый пол под плитку

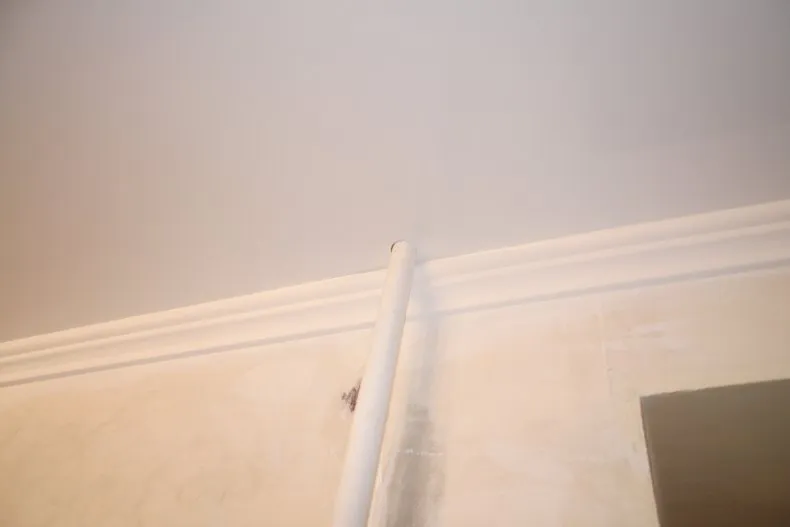

Размещение труб для отопления

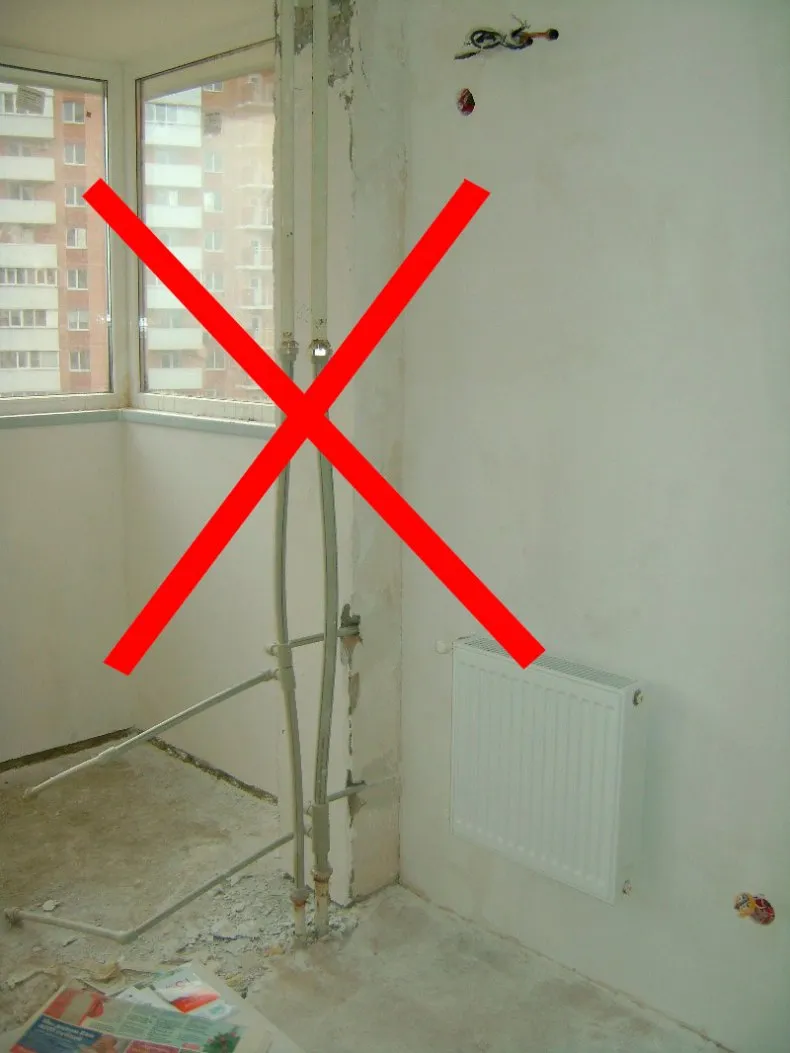

От верного планирования размещения трубопровода зависит дееспособность системы отопления.

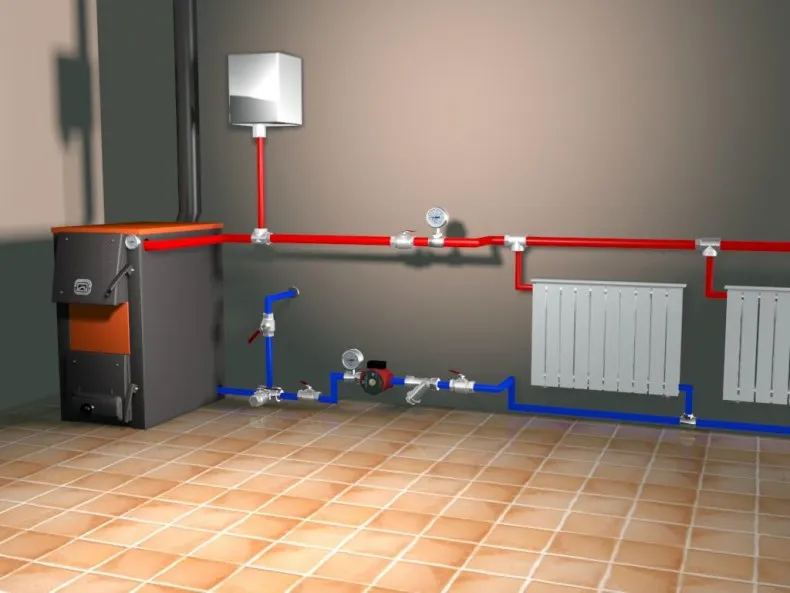

Известны разные схемы отопления, но останавливаются на двух основных.
экран для радиатора отопления
Верхняя система. Считается выгодной за счёт независимости от принудительных устройств движений воды.
- Нагревшаяся вода в котле станет подыматься по трубе на самый верх и по водогону станет опускаться через радиаторы в исходную трубу внизу.
- С обратной трубы жидкость опять стекает в котёл для нагрева. Для работоспособности данной системы, трубопровод устанавливается по уровню.
- Нужно, чтоб от выхода из котла в направлении его входа, по всей протяжённости водогона, был маленький уклон для свободного протекания воды.
- Система выгодна тем, что не нуждается в установке насоса для движения воды.
- Происходит экономия электричества, а при отключении тока система отопления продолжает своё действие.
- Верхняя труба используется большего сечения, чем в системе нижнего устройства.
- Данный трубопровод труднее запрятать в стене. Экономия на электричестве и покупке насоса обернётся большими тратами на увеличенное употребление энергии для котла;

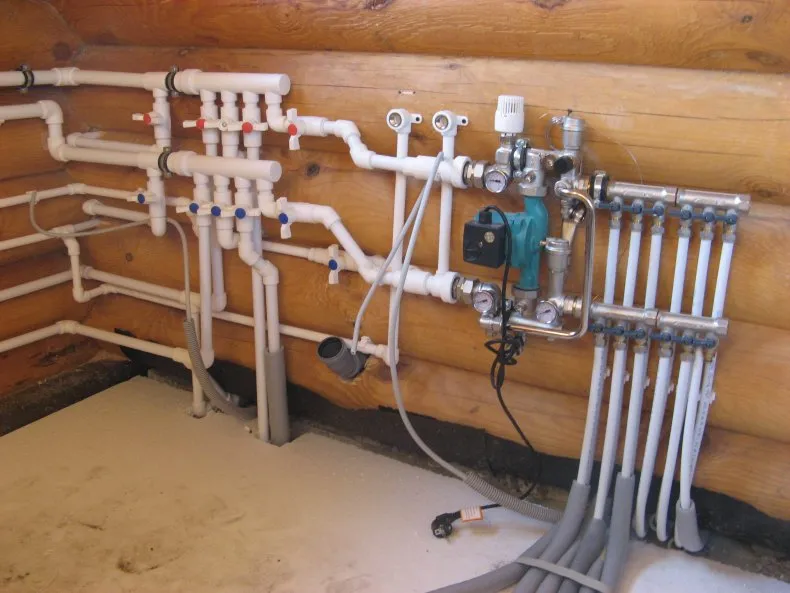

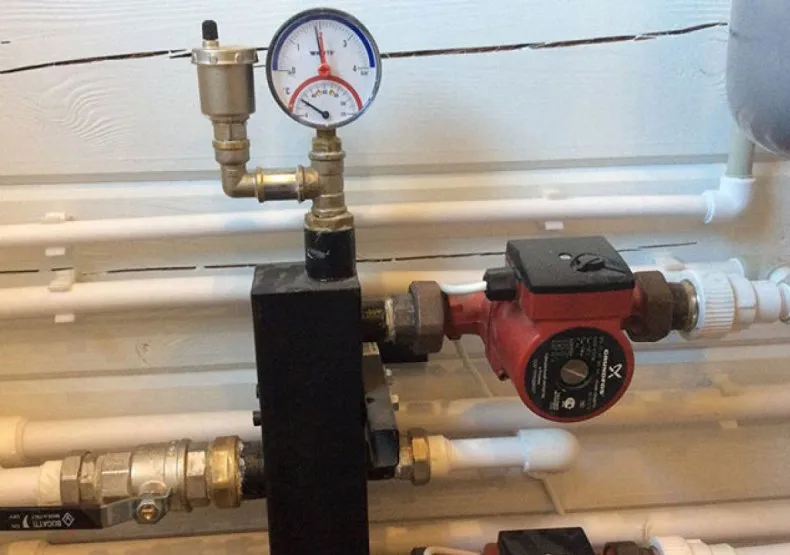

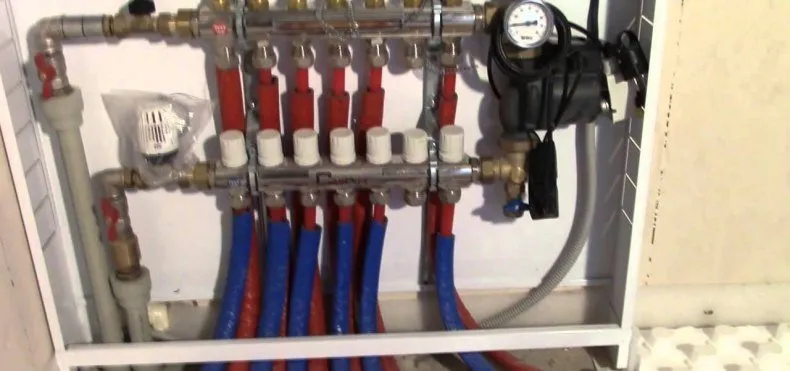

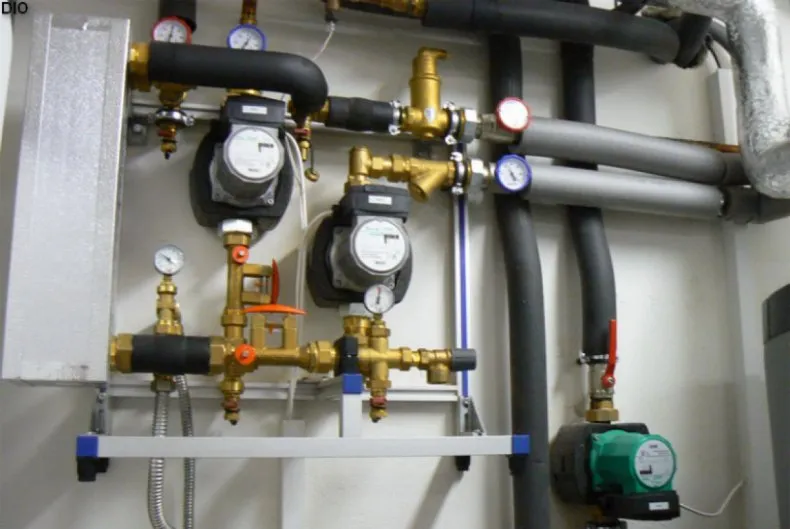

насосно смесительный узел

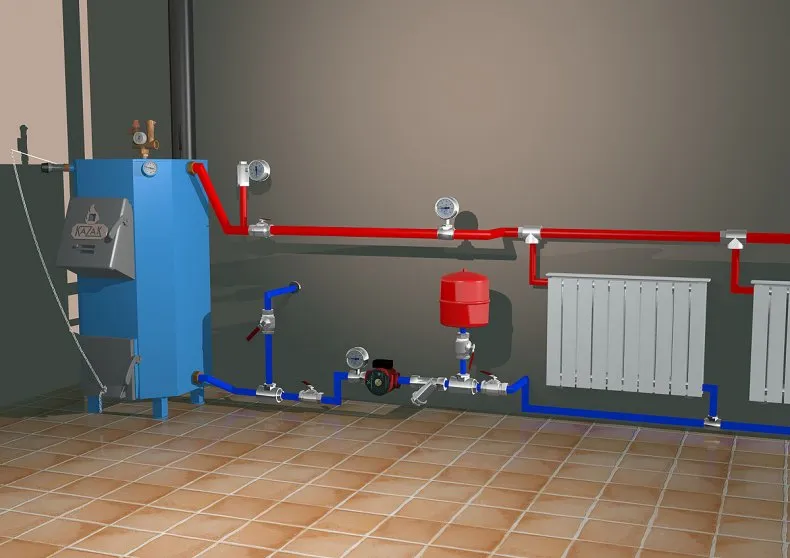

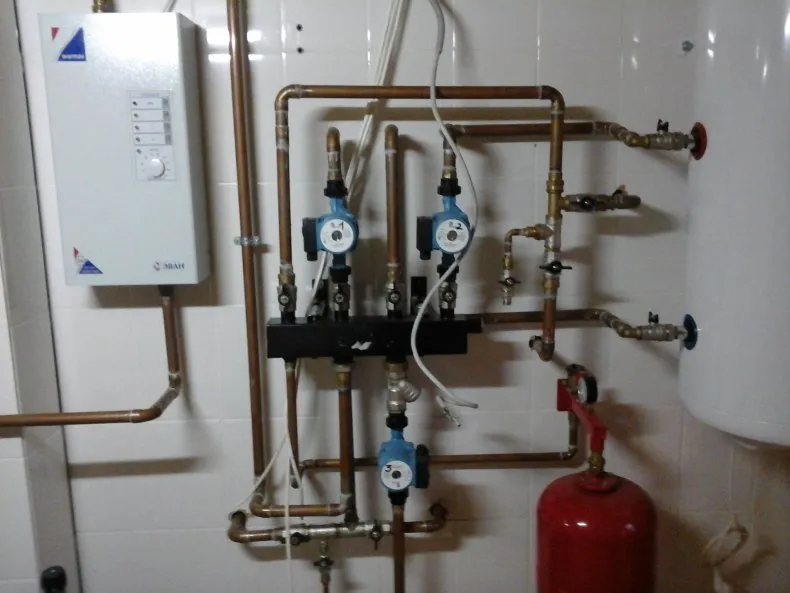

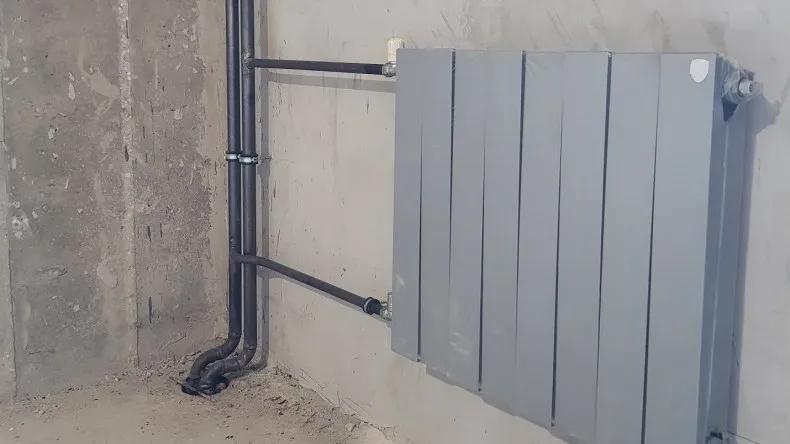

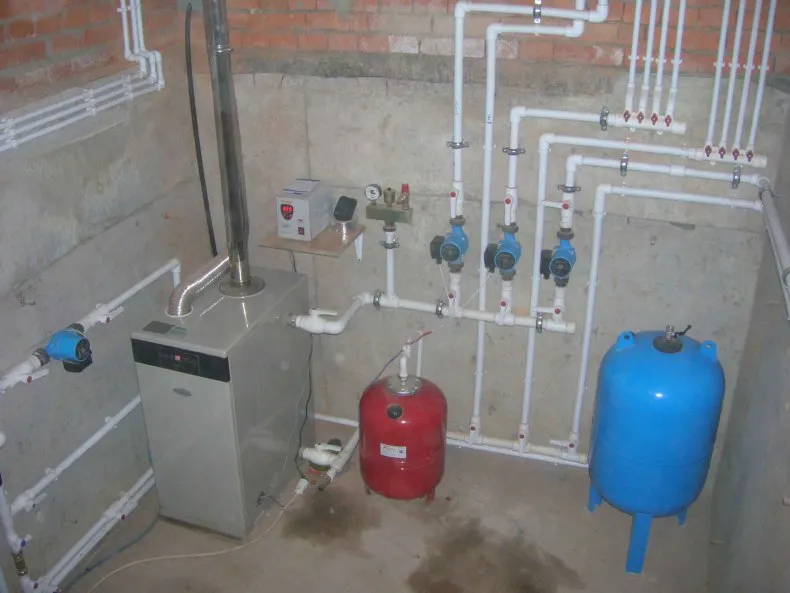

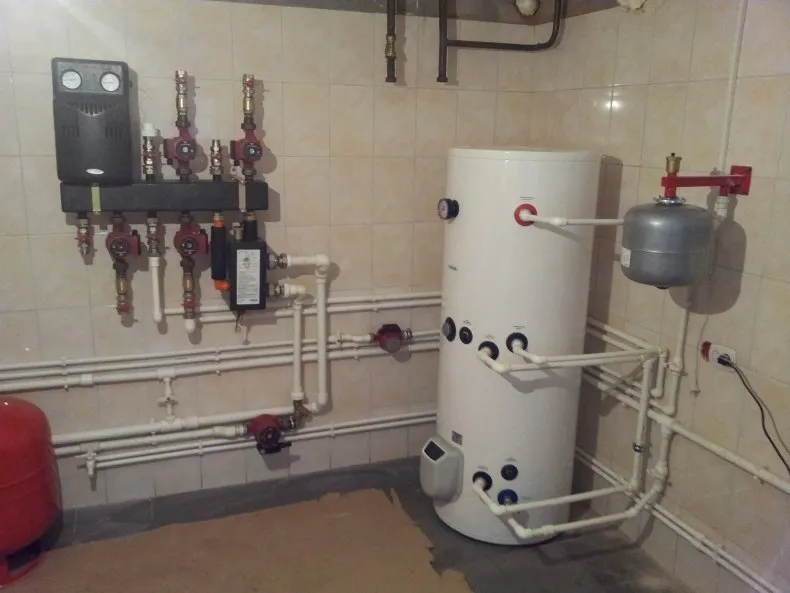

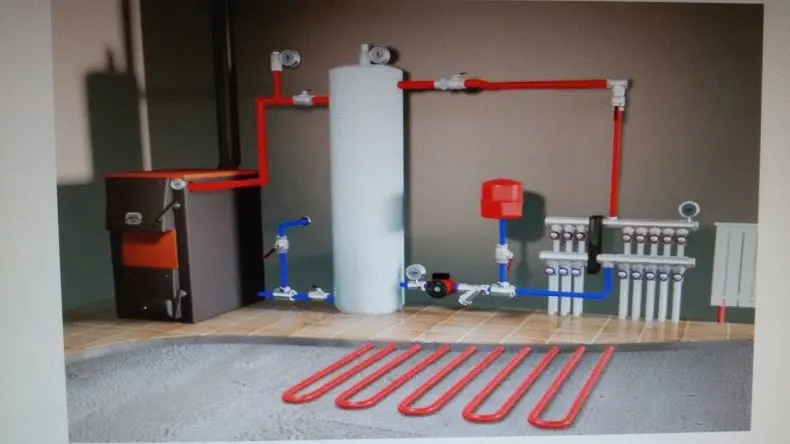

Устройство нижнего разлива. Можно применять пластиковые трубы небольшого размера.
- Движение воды в трубах производит насос.
- Такая система обладает большим КПД, чем предыдущий вид.

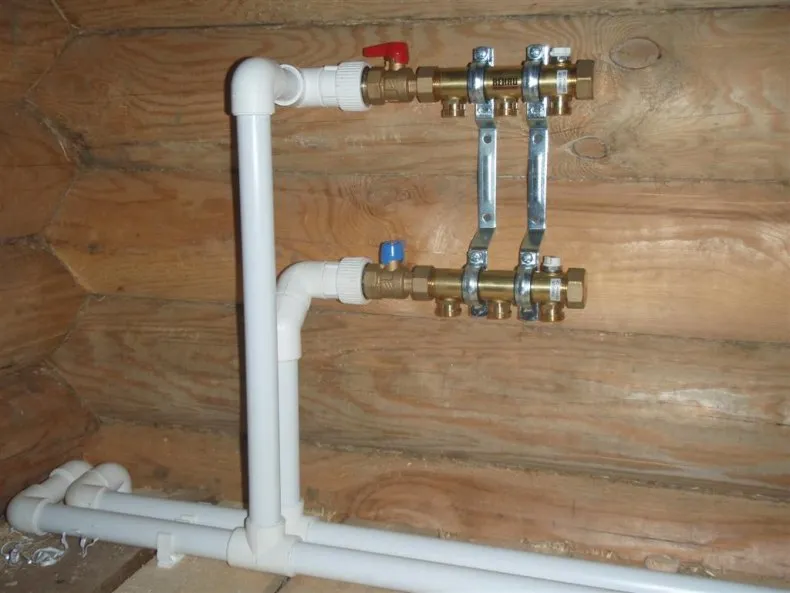

- К преимуществам установки трубопровода можно отнести укладывание тонкого пластикового шланга под полом строения и подключение к нему системы тёплого пола.
- Из под пола к батарее будут выходить два маленьких участка трубок для подсоединения. Недостаток этой системы в том, что она зависит от насоса.
- При отключении электроснабжения или поломке насоса – системой отопления пользоваться не получится.

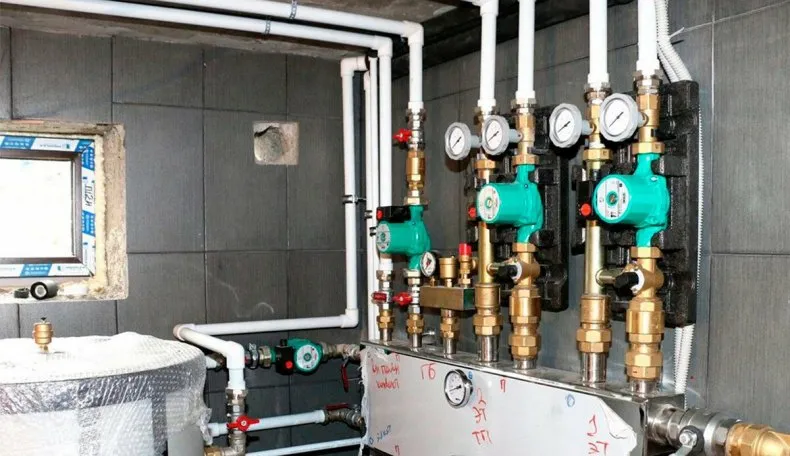

насос циркуляционный для отопления

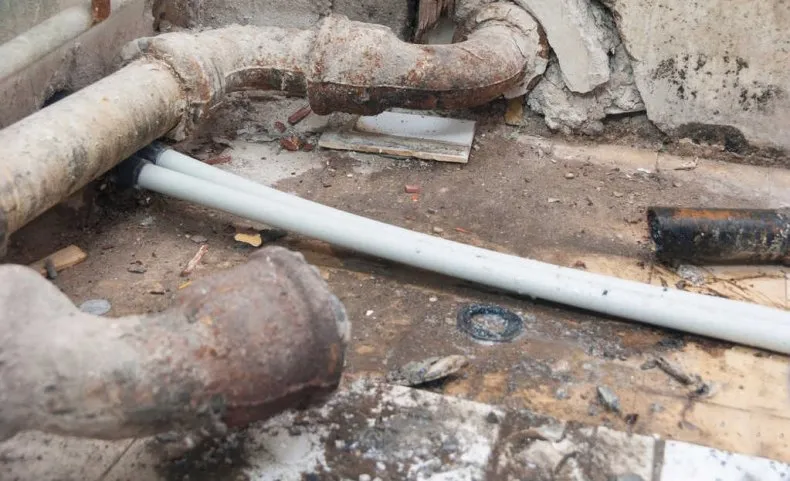

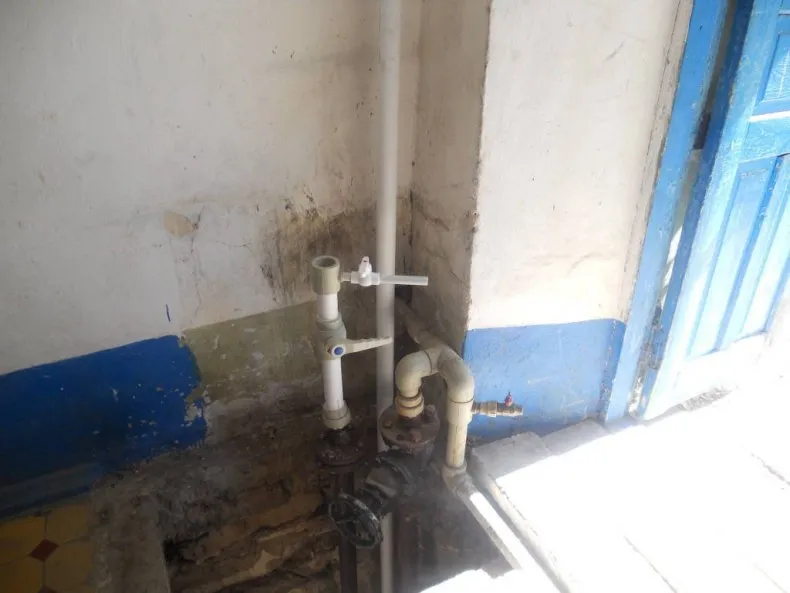

Установка труб для отопления
Процесс начинается от подготовки плана для отопительной системы. Для уверенного монтажа трубопровода из полипропиленового вида, нужно вначале потренироваться на ненужных отрезках материалов.
труба железная
Составив план, понадобится заготовить нужное количество труб из полипропилена, фитингов, кранов и паяльник.
Работы проводятся следующим образом:
- В стенах и перекрытиях строения, в местах прохождения труб, нужно с помощью перфоратора выдолбить отверстия;
- Ножницами для резания трубок нарезаются нужные размеры, на концах убирается небольшая фаска, для лучшего захода трубы в фитинг. На патрубке с армированием очищается край от фольги на отрезок глубины фитинга. Труба с армированием, покрытая поверху пластиком в очистке не нуждается;
- При подготовке к пайке нагревается паяльник. Большую часть пайки конструкции нужно сделать на столе. У стенки должны напоследок остаться крайние точки паяния всей конструкции. Данный метод установки облегчает работу и не придётся выполнять работу паяния каждого стыка сидя на корточках;
- Конец заготовки вставляется в паяльник с первой стороны и в это же время с обратной вставляется фитинг. Делается нагревание при температуре 260 градусов. Вынимаются заготовки с паяльника и соединяются вставкой трубы в фитинг. Здесь нельзя сильно давить на трубу, ведь сдавленный край может снизить пропускную способность водовода. Спустя несколько секунд детали спаиваются. Для паяния труб разного диаметра существует своё время;

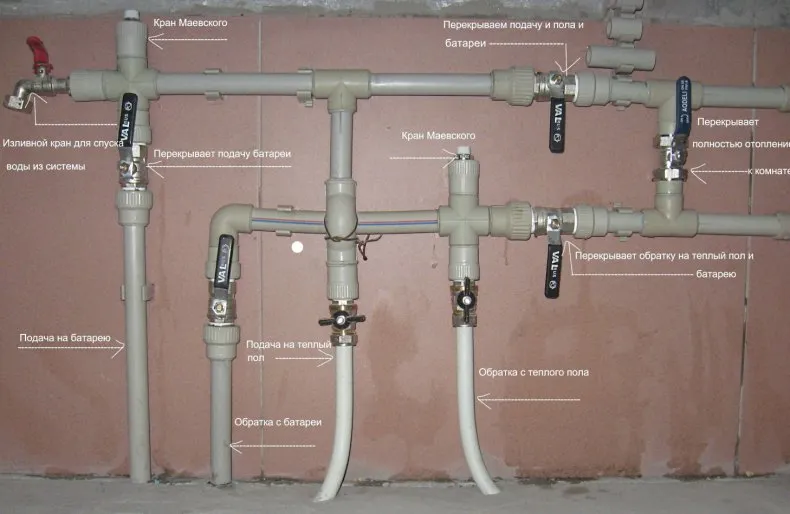

- Сделав пайку всех участков на столе, дальше нужно будет выполнить пайку всей конструкции на её постоянном месте. Ряд трубок закрепляется в особых держателях. Дальше на весу спаивается в единый трубопровод.

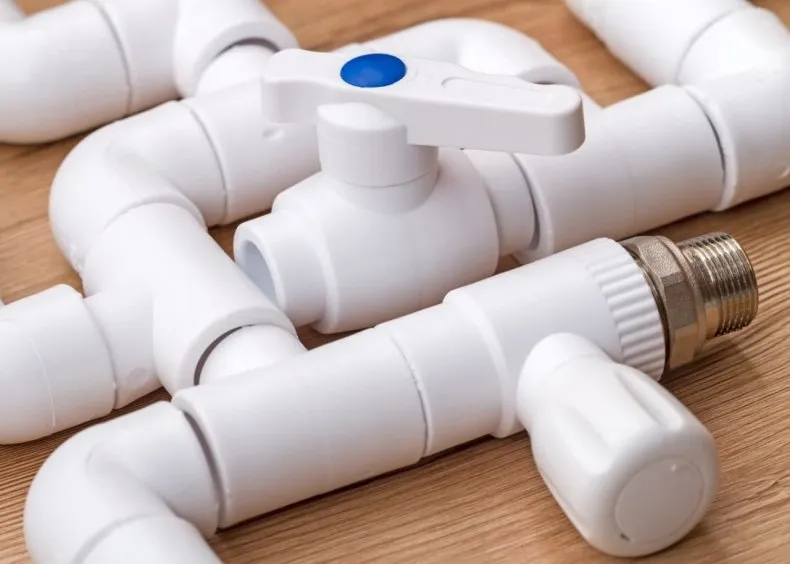

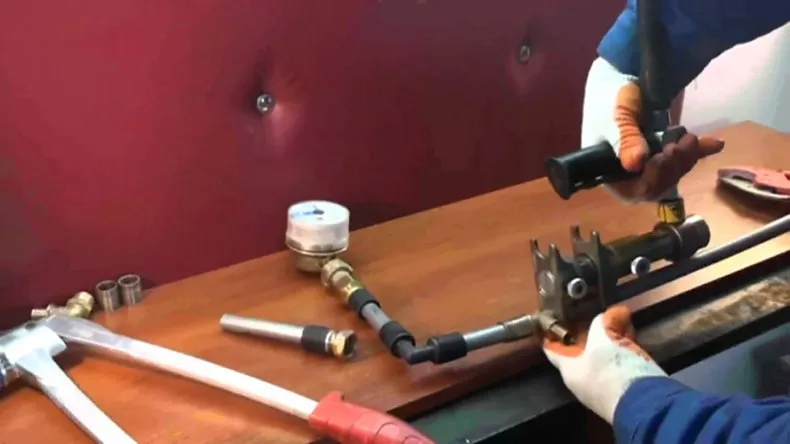

фитинги

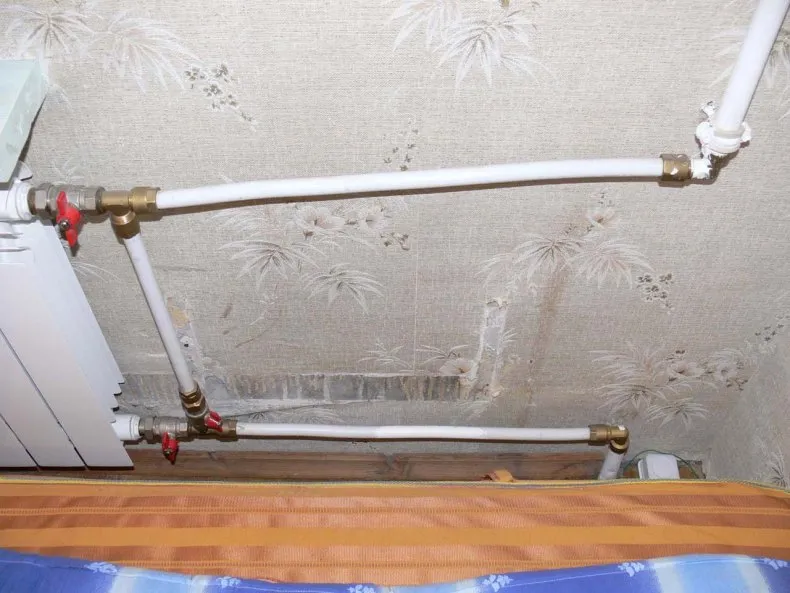

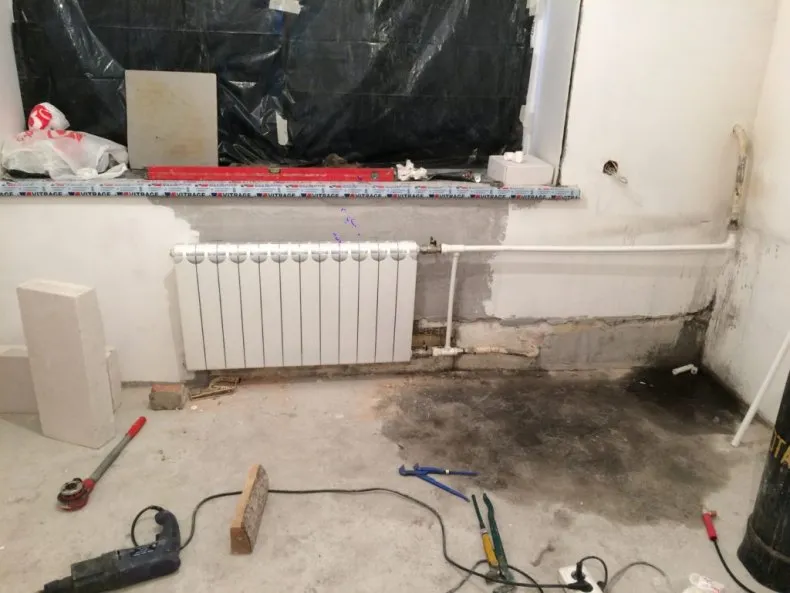

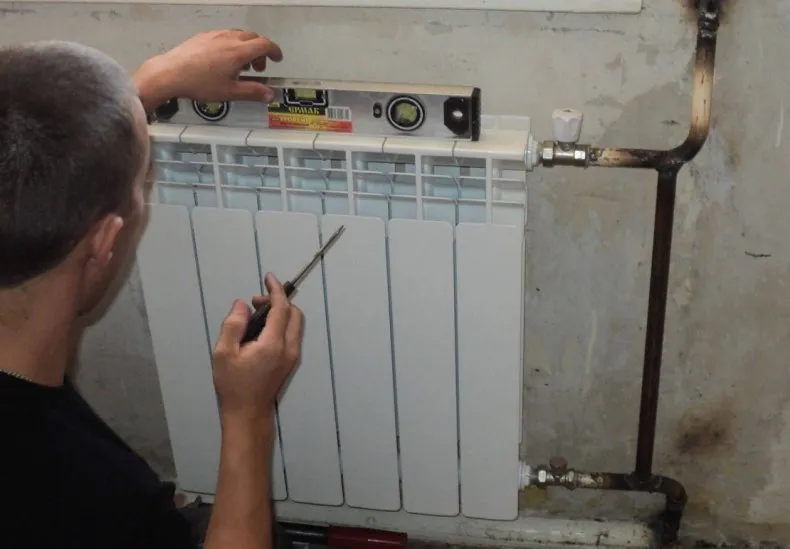

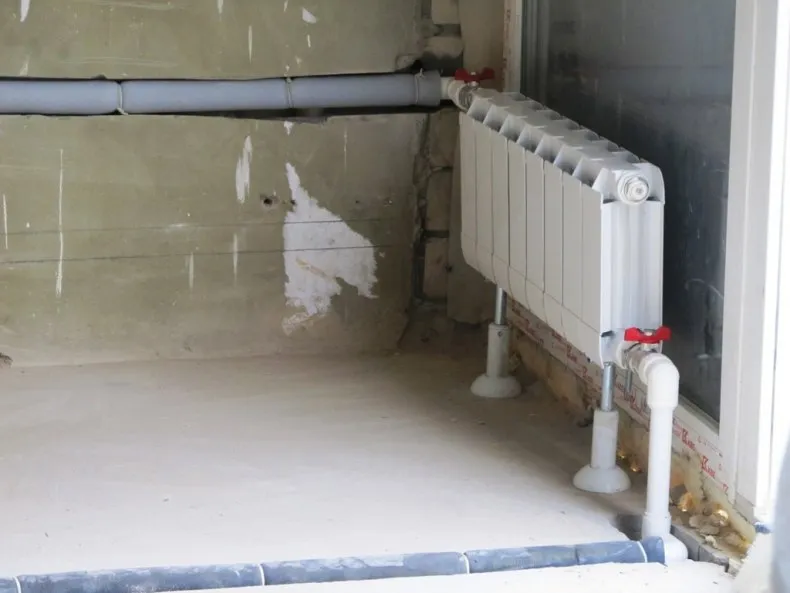

Подключение трубы к батареям
Продолжаем рассказывать уже о подключении установленных труб к батареям:

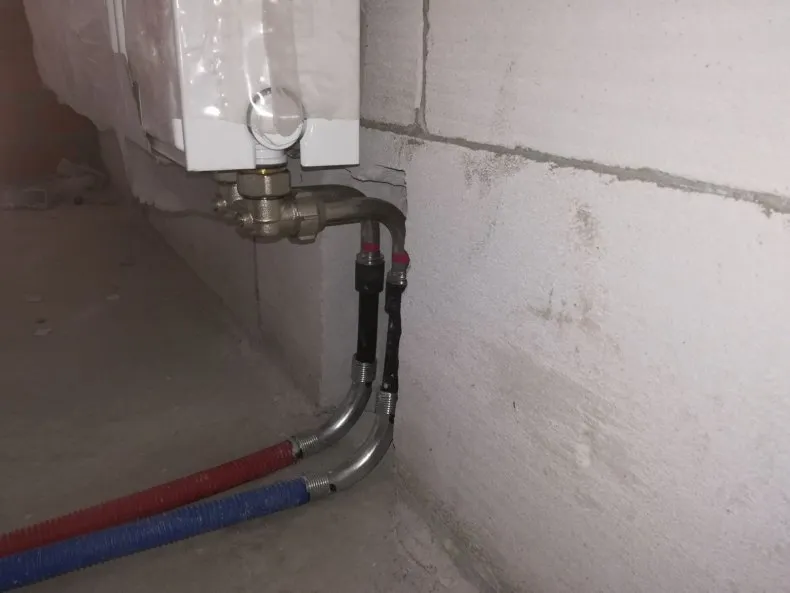

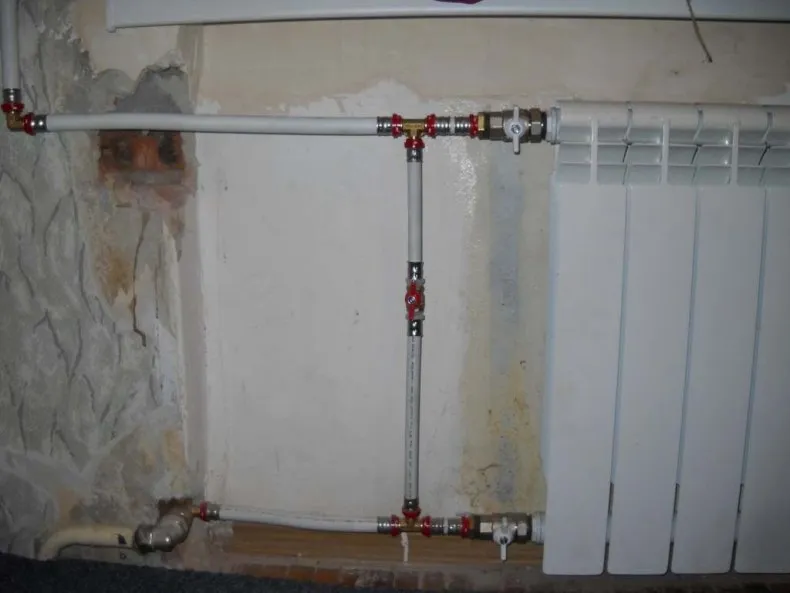

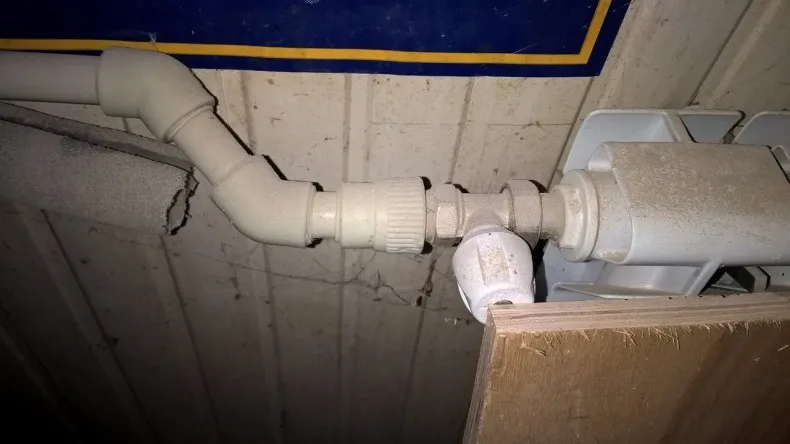

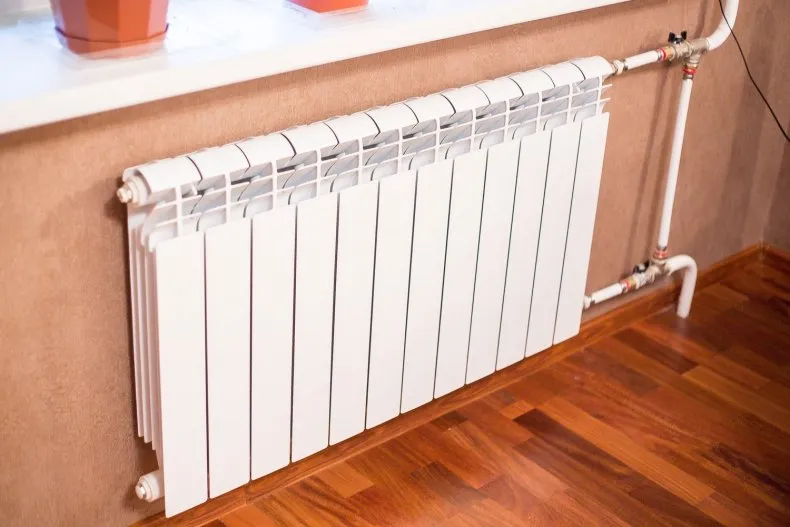

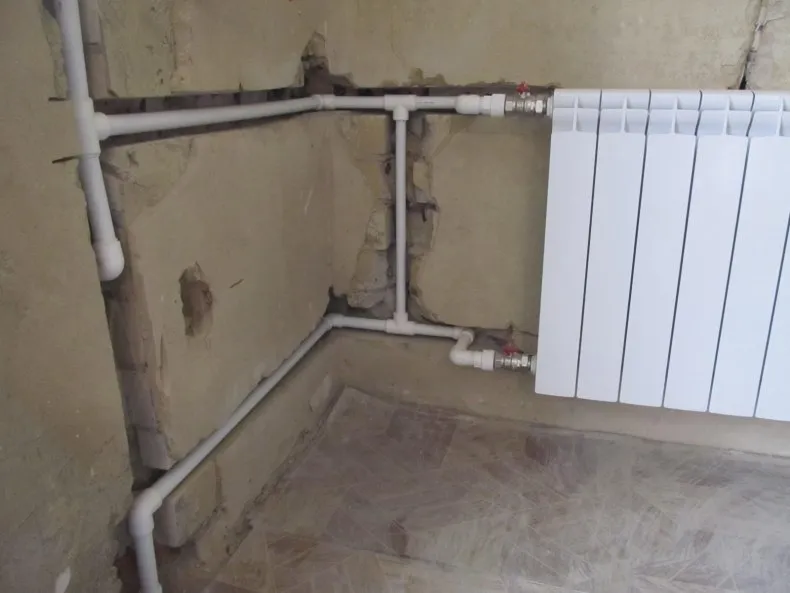

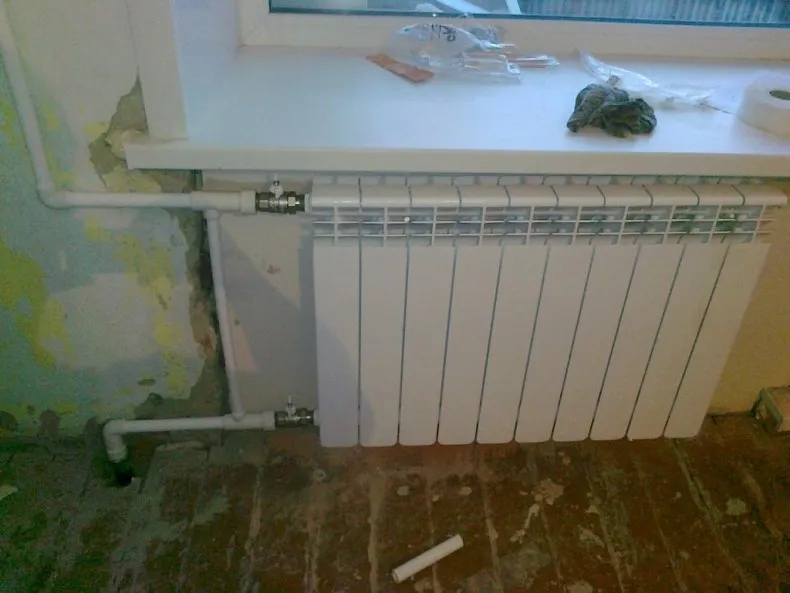

- на каждый ввод и вывод радиатора, советуется поставить кран. При поломке одного радиатора, можно будет без остановки других отключить его;

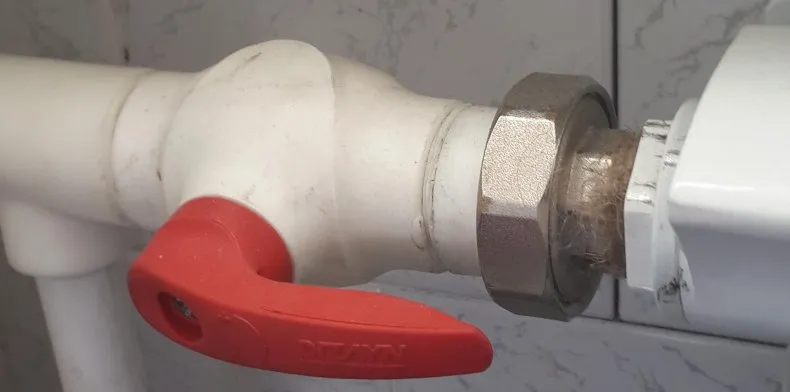

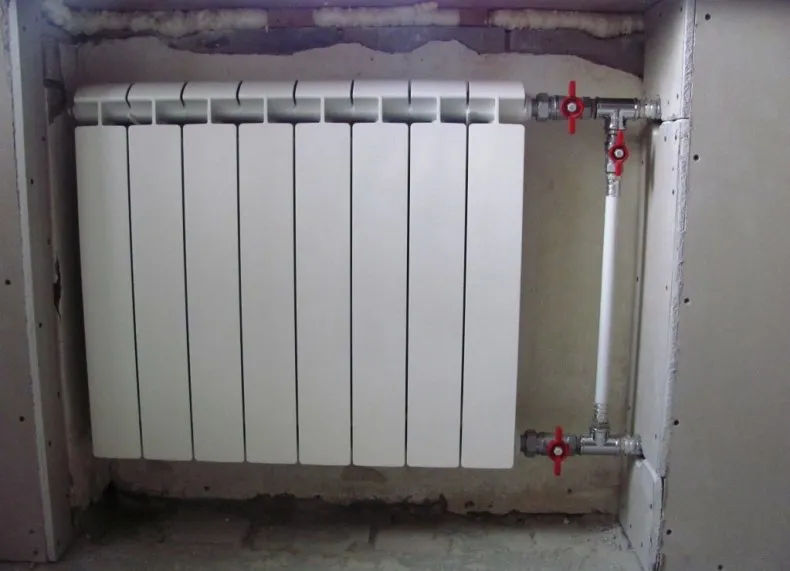

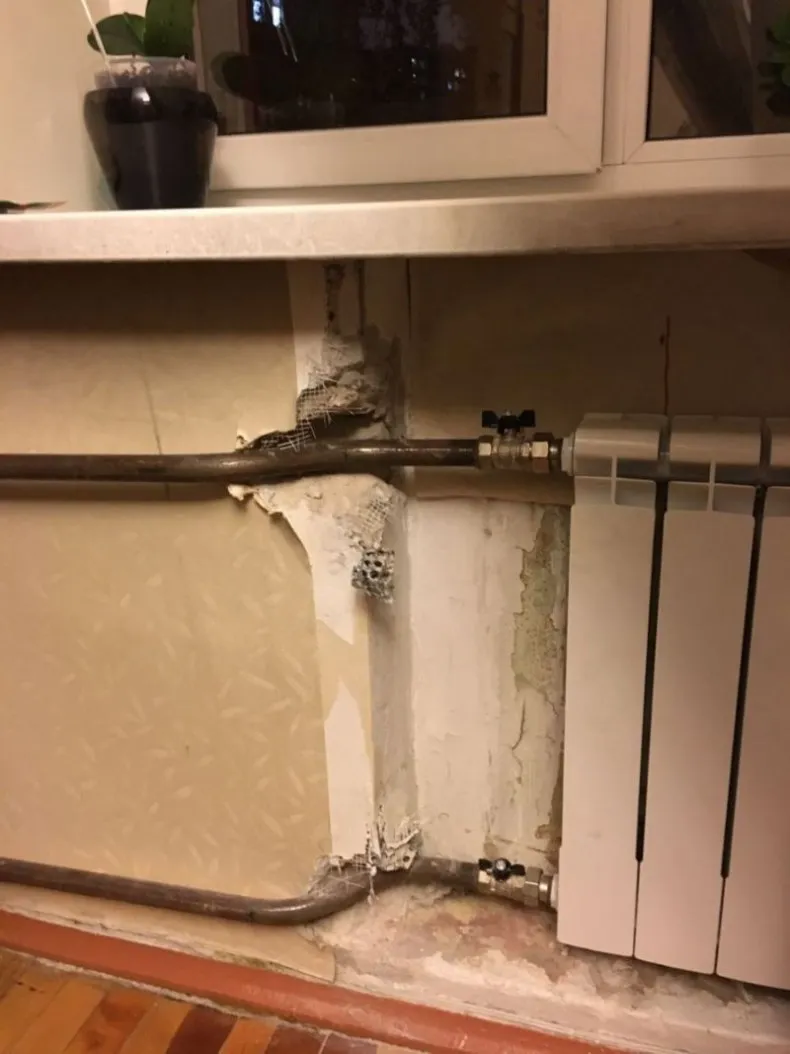

- при установке кранов на резьбе делается уплотнение с помощью ФУМ-ленты. В краник вкручивается фитинг для перехода с резьбы на пластик и припаивается к общей системе трубопровода. Но такой вид соединения окажется не разборным изделием. Для смены радиатора придётся разрезать трубу и снова сделать пайку. Для предупреждения такой трудности, между краном и фитингом монтируется разъёмное соединение – американка;

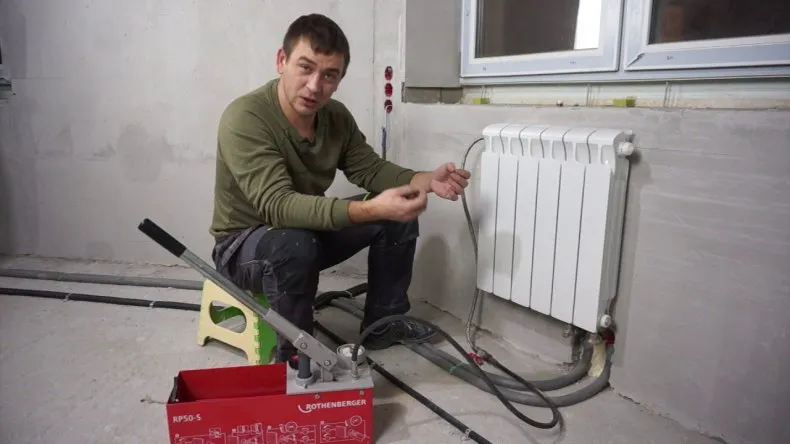

- целиком подготовленную систему отопления следует продуть воздухом с компрессора, воздушный поток направляется в верхнюю трубу – подачу. Воздух должен свободно пройти по всему трубопроводу и батареям и выйти через нижнюю, обратную трубу. Когда воздух не проходит, это означает что где-то запаяна труба и придётся отрезать кусками, ища и устраняя это место;

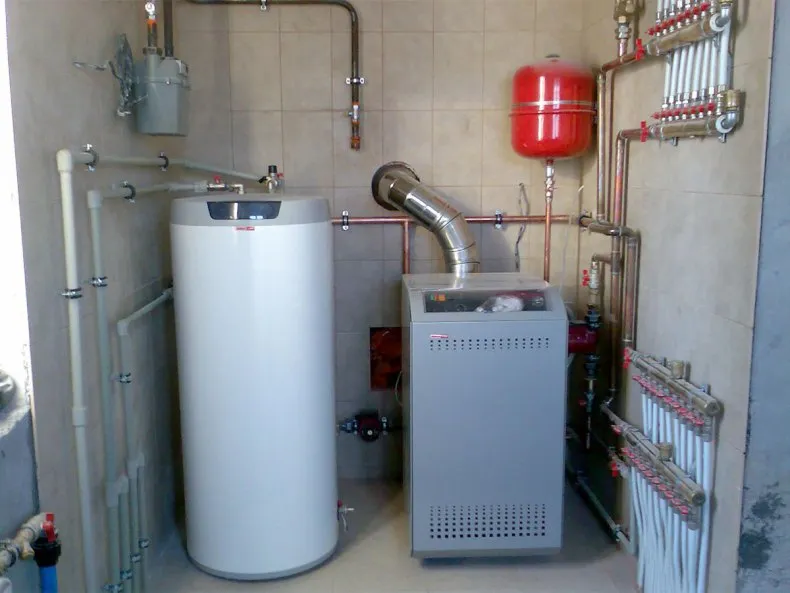

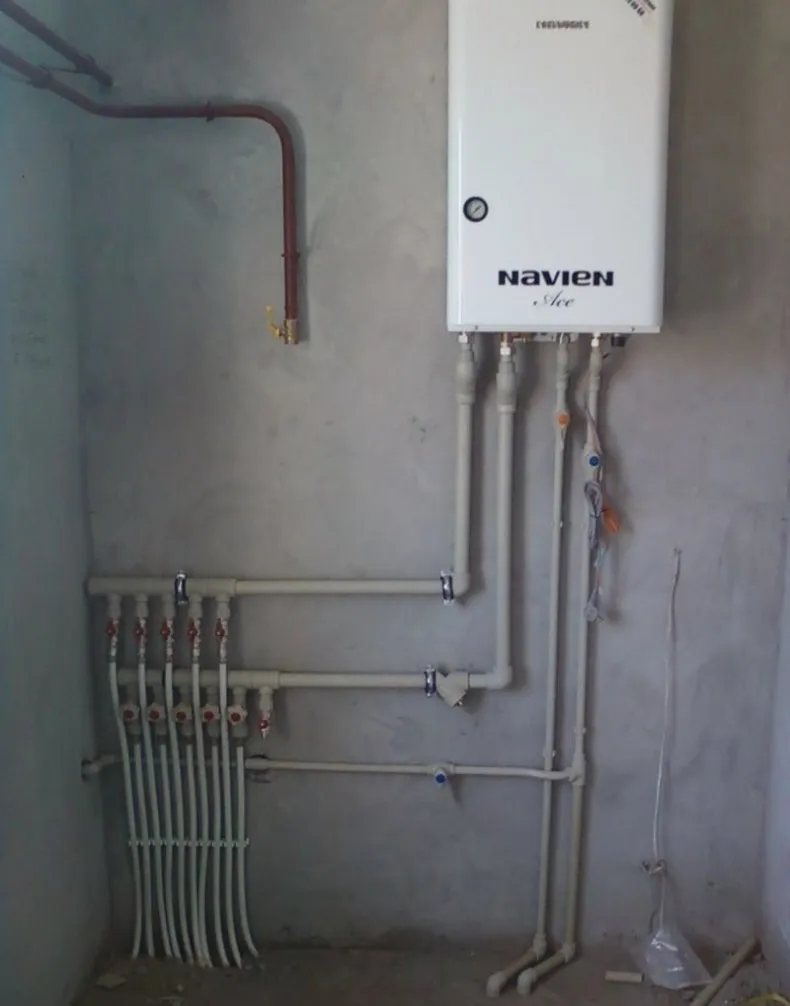

- после успешного испытания, трубы подсоединяются к насосу и котлу обогрева. Котёл должен находиться в самой нижней точке всей трубной системы и в отдельной комнате. Подсоединение делается теми же фитингами с переходом резьбы на пластик;

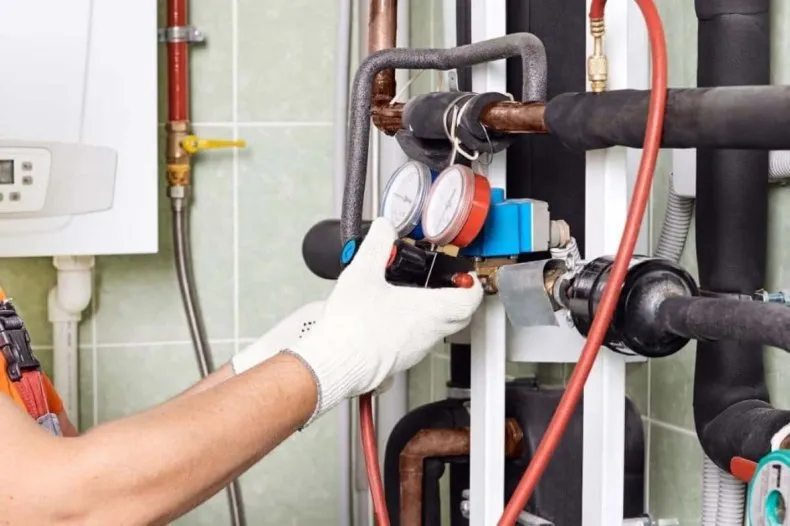

- в систему закачивается вода, с батарей стравливается воздух, проверяются все соединения.
радиатор отопления
Теперь система отопления готова к работе, можно запустить насос, и разжечь котёл. Использование полипропиленовых труб, даёт гарантию на качество работ до 50 лет.
Какая цена на монтаж труб отопления?
- Установка моделей из полипропилена, сечением 32 мм – 300 рублей за 1 м, диаметром 40-50 мм – 400 рублей за метр.

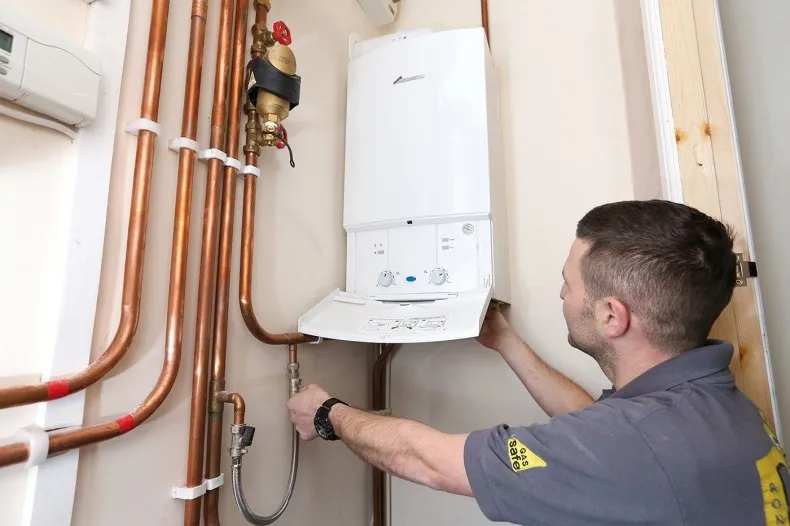

- Установка трубы отопления из меди, в зависимости от диаметра, варьируется от 350 до 450 рублей за метр.
трубы полипропиленовые

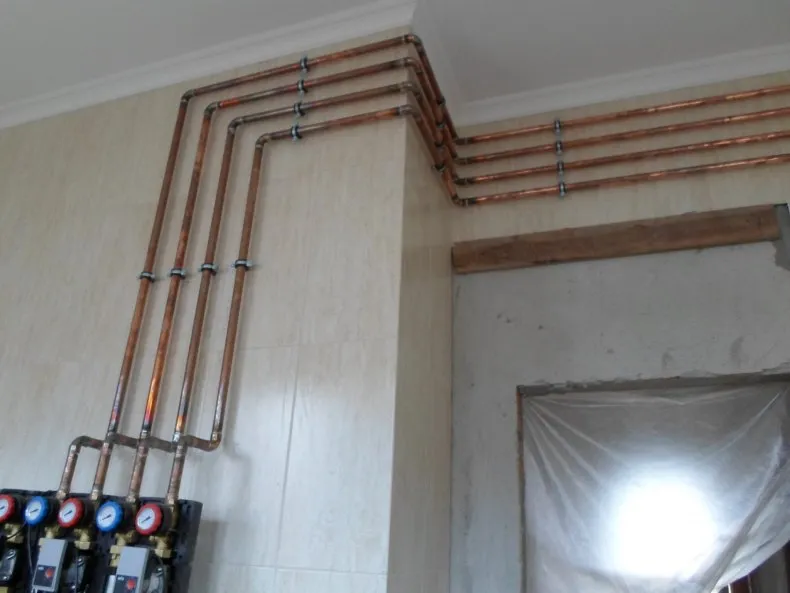

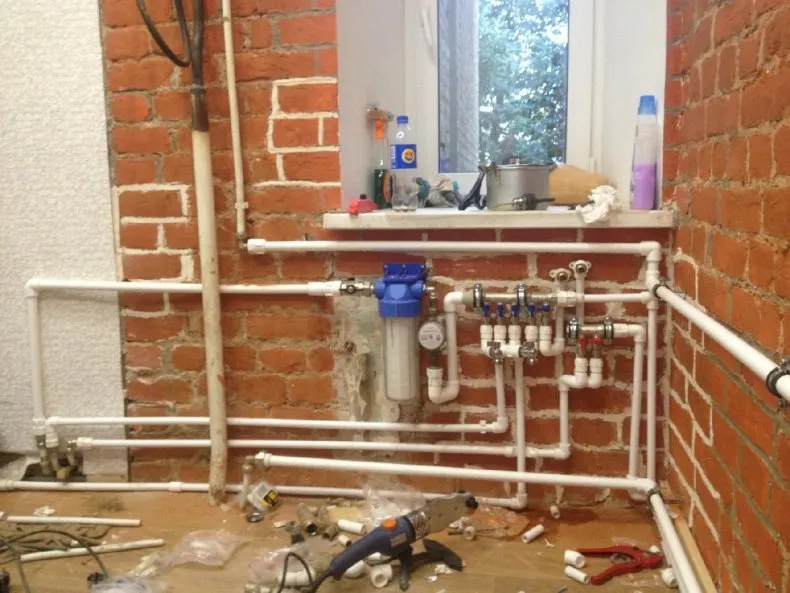

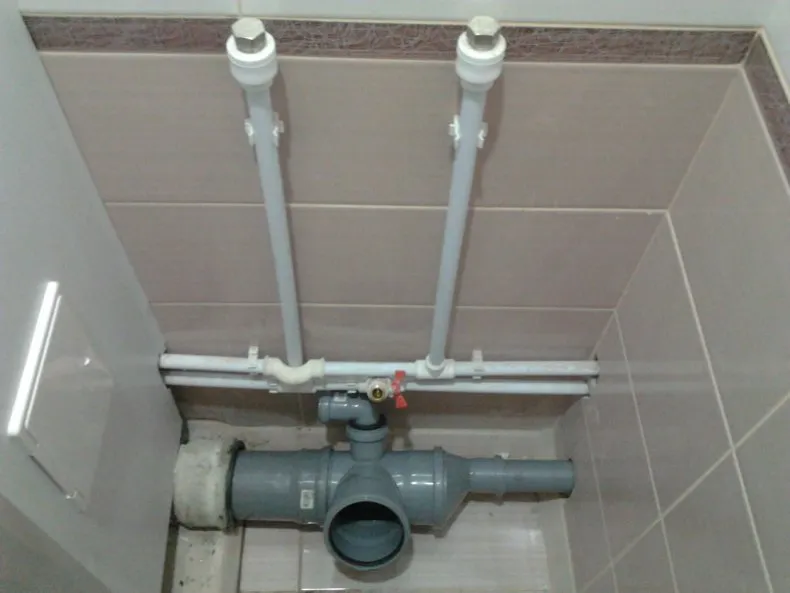

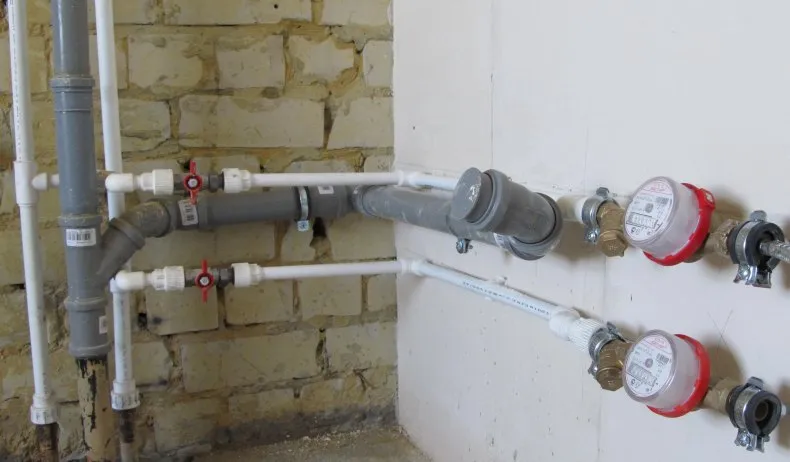

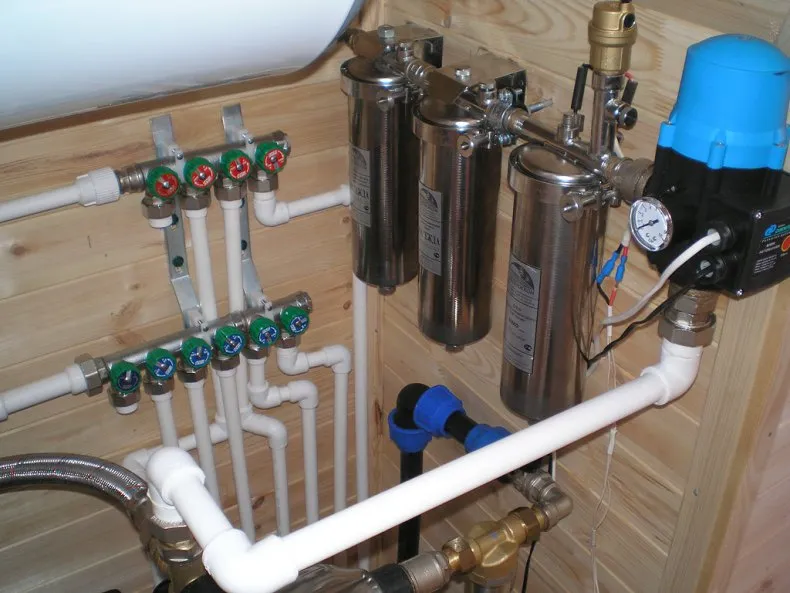

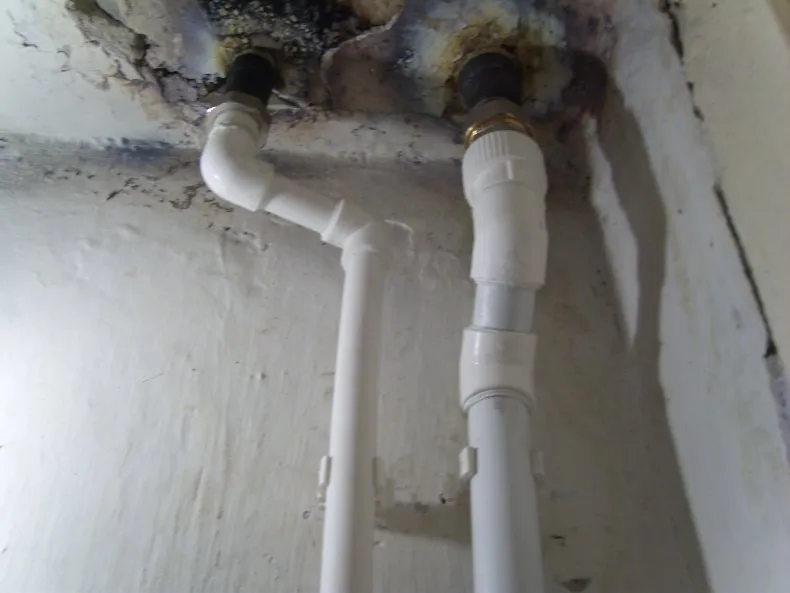

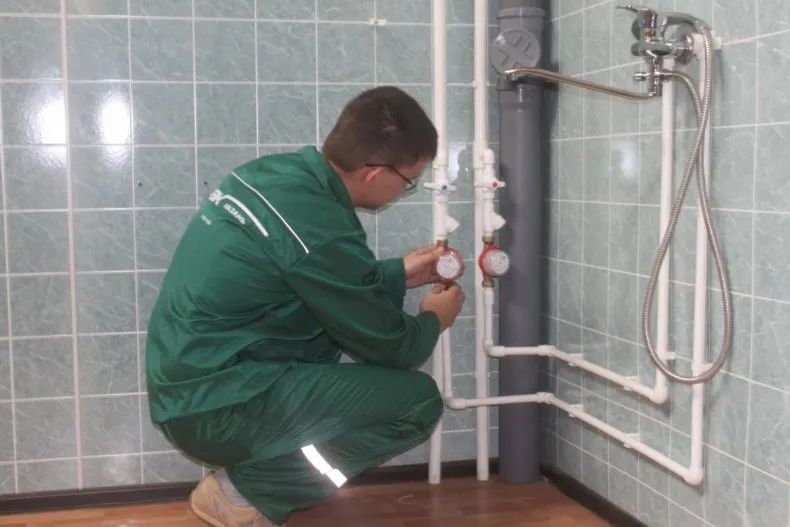

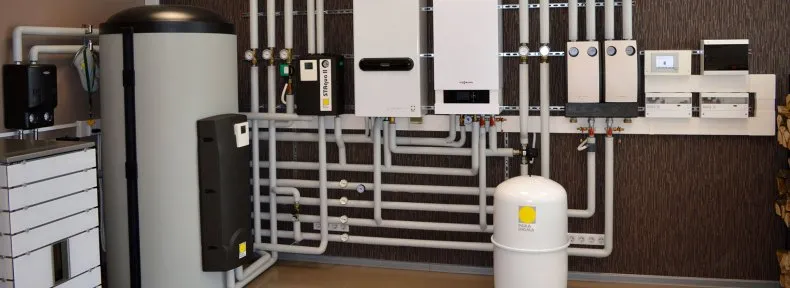

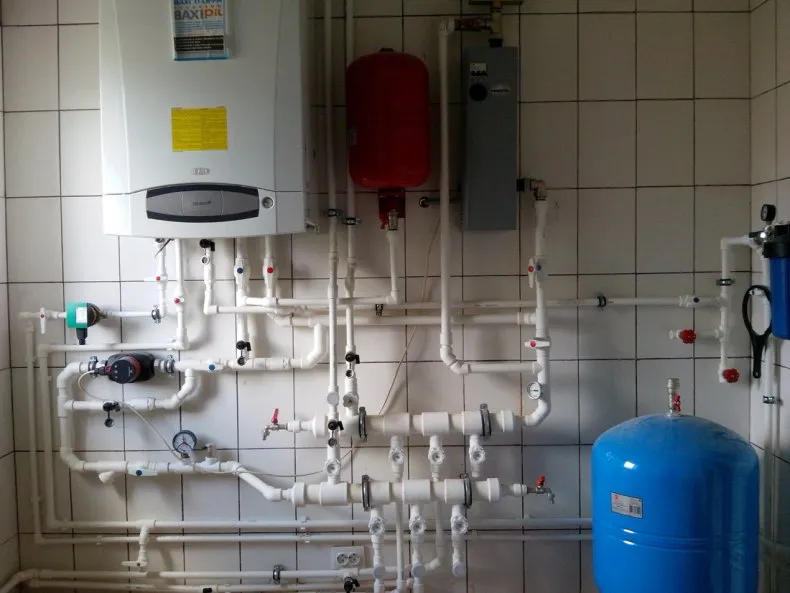

Фото идеального монтажа труб отопления
