Тупиковая система отопления

Из множества доступных типов отопительных систем, застройщики часто останавливают свой выбор на тупиковой схеме. Что представляет собой тупиковая система отопления? Это одна из вариаций двухтрубных систем, в которой присутствует различие в длине подающего и обратного трубопроводов.

Могу я также рассказать вам подробнее о характеристиках и применении тупиковых систем отопления?

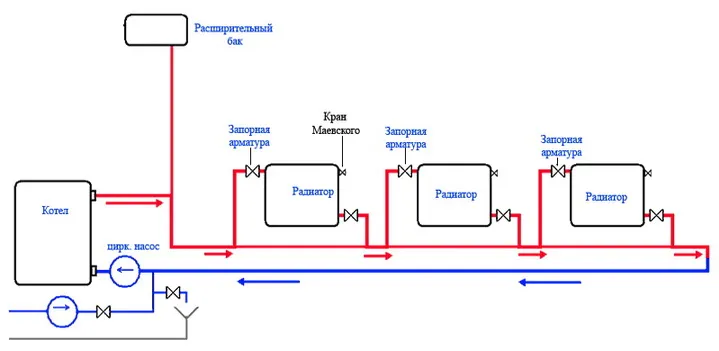

Так называют одну из разновидностей двухтрубных сетей, для которой характерной является разница в продолжительности подающего и обратного трубопроводов. Хотя и в однотрубном варианте тупиковая система также возможна.

Теплоноситель в такой схеме движется в противоположных направлениях по подающей и обратной трубе. В свою очередь, тупиковая система также делится на два типа: вертикальный и горизонтальный.

• Вертикальная схема предполагает присоединение радиаторов к стояку. В этом случае имеет место неравномерная циркуляция теплоносителя. Так как циркуляционные кольца, расположенные ближе к стояку, короче отдаленных. В этом случае помещения, находящиеся далеко от источника тепла, прогреваются дольше и хуже ближних. Такие сети используются, как правило, в многоэтажных постройках.
• Горизонтальная тупиковая разводка системы отопления более экономична и проста в монтаже. Состоит из серии приборов отопления, объединенных в общую схему подающим и обратным трубопроводами. С естественной циркуляцией теплоносителя данная схема может работать в зданиях малой площади и объема. Для других случаев необходима организация принудительного движения горячей воды по системе.

Способы выполнения разводки

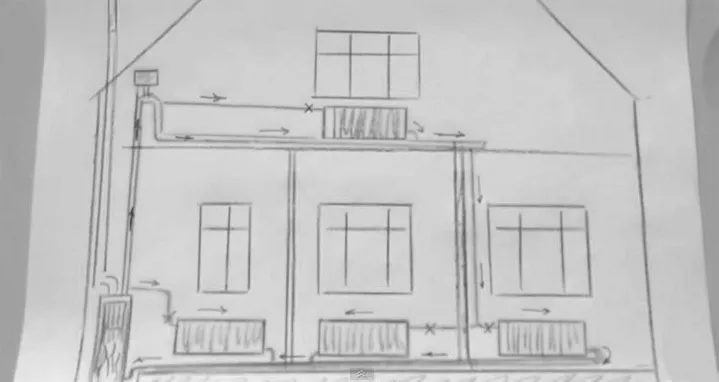

Схема тупиковой системы отопления может быть организована с верхней или нижней подачей теплоносителя. Верхняя разводка применяется чаще всего при естественной циркуляции, нижняя возможно только при наличии циркуляционного насоса в цепи.

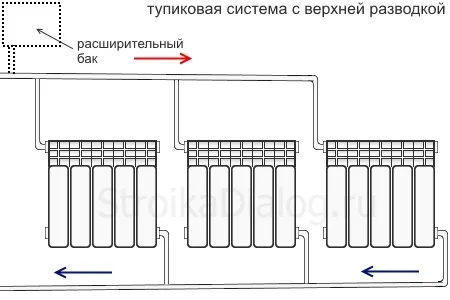

В первом случае трубопроводы монтируются с обязательными уклонами для более эффективного движения теплоносителя. Расширительный бачок открытого типа устанавливается в верхней точке системы.

Наиболее подходящий способ подключения радиаторов в двухтрубной тупиковой системе отопления с естественной циркуляцией – диагональный. Кран Маевского или воздухоотводник другой конструкции необходимо установить на каждую батарею.

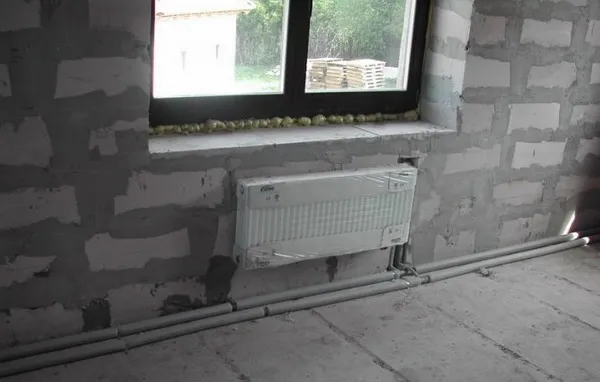

Нижняя разводка предполагает прокладку подающего и отводящего трубопроводов над поверхностью пола. При этом трубы располагают одну над другой – подача сверху. Циркуляционный насос и закрытый расширительный бачок мембранного типа вживляются в обратную трубу на небольшом расстоянии от входного патрубка котла, если он одноконтурный. В двухконтурных котлах насос и бачок располагаются внутри корпуса и являются элементами нагревательного оборудования.

Тупиковая система отопления с нижней разводкой хороша тем, что магистральные трубопроводы можно утопить в конструкцию пола или закрыть небольшим коробом за широким плинтусом. Самый большой ее недостаток – это зависимость от электроэнергии. Однако проблема решается приобретением небольшого генератора, который выручит на время отсутствия электричества. Подключение радиаторов может выполняться по любому способу: нижнему, диагональному или боковому.

Существует еще плечевая тупиковая система отопления. Одна из разновидностей с боковым присоединением радиаторов представлена на схеме для двухэтажного дома:

Теплоноситель может обслуживать всю сеть одновременно, в то же время каждое плечо системы может работать самостоятельно. Кроме того, краны устанавливаются на входе и выходе каждого радиатора. Это удобно для регулировки температуры обогрева в каждой комнате.

Тупиковая схема в однотрубной системе

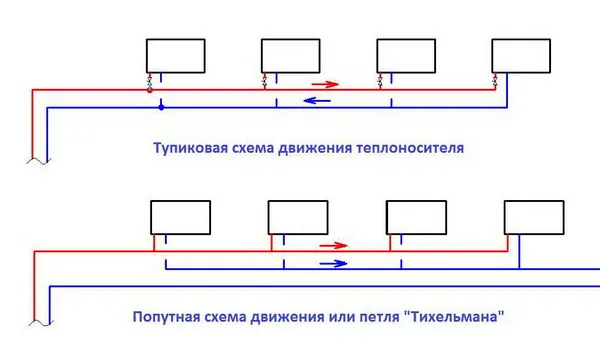

Обратный поток теплоносителя по тупиковой схеме может быть организован не только в двухтрубной разводке, но и в однотрубной. В данном случае теплоноситель от котла движется последовательно ко всем отопительным приборам в прямом направлении, а отводится от последнего радиатора в обратном направлении.

Равномерный прогрев всех батарей в тупиковой однотрубной системе отопления обеспечить непросто. Это возможно сделать лишь применением принудительного движения горячей воды. В некоторой степени помогает увеличение количества секций дальних батарей.

Некоторые особенности устройства тупикового отопления

Чтобы избежать ошибок, не допускать переделок и излишнего расхода материалов необходимо знать следующие нюансы:

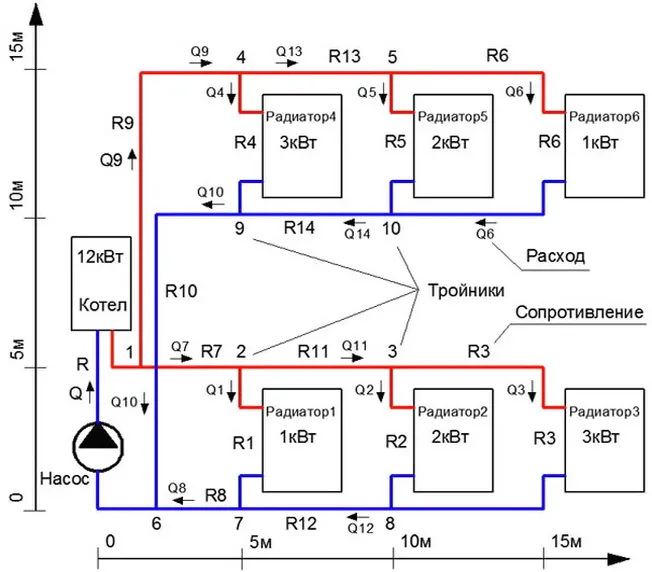

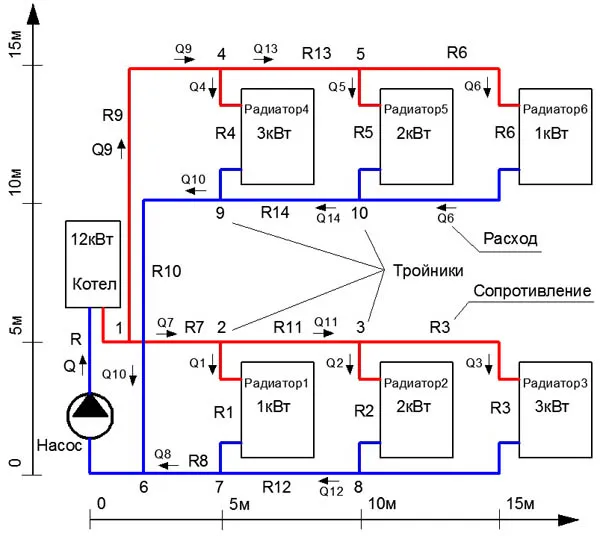

• Расчет мощности и пропускной способности любой отопительной системы, в том числе и тупиковой, выполняется по внутренним диаметрам подводящих и отводящих труб. На чертежах и схемах указываются условные обозначения, которые известны далеко не всем. Так вот, если есть надпись ДУ 20, то она говорит о внутреннем диаметре трубы или соединительного элемента. А значок Ø33х3 обозначает наружный диаметр трубы и толщину ее стенки. Это важно знать, чтобы не допустить ошибки при закупке.
• Если сооружается разветвленная тупиковая сеть, то запорно-регулировочная арматура устанавливается на входе и выходе каждого плеча. Рекомендуется ставить краны, оснащенные приспособлением для спуска воздуха и излишков воды.
• Важно не перепутать модификации термостатов для батарей. Приборы, предназначенные к использованию в самотечных системах, наделены большей пропускной способностью.

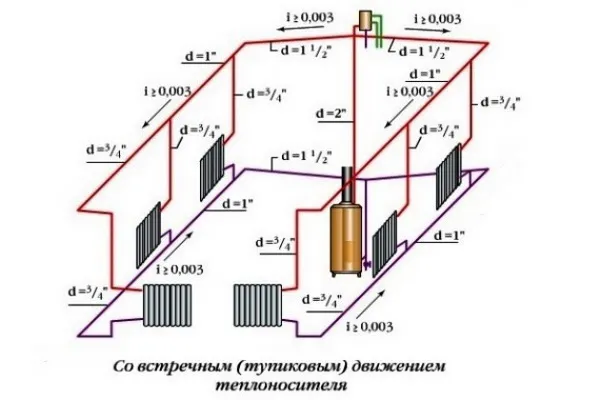

• Подающий трубопровод следует монтировать из труб различного диаметра. Он должен постепенно уменьшаться от первого до тупикового.
• Уклон необходимо соблюдать при обустройстве всех систем. Только для естественной циркуляции теплоносителя он будет больше, примерно 5 мм на 1м трубы, для принудительного движения — меньше. Достаточно 2-3 мм на метр длины.

Тупиковая отопительная система проста в монтаже и доступна по стоимости. Установить ее в одноэтажном доме можно и самостоятельно, владея некоторыми слесарными навыками. Это касается только самой разводки. Так как газовую или электрическую часть законодательные акты разрешают выполнять только профессионалам, имеющим специальные разрешения и допуски.

Тупиковая система отопления — что это такое

Системы радиаторного водяного отопления по своей конструкции являются разнообразными. В зависимости от количества магистральных линий, они могут быть однотрубными и двухтрубными, а по расположению стояков — горизонтальными и вертикальными (исходя из места прокладки подающей магистрали). В случае наличия вертикальной разводки, системы могут быть смешанными, а также с нижней и верхней разводкой. Схема прокладки магистрали определяет разделение на два вида систем: использоваться может тупиковая система отопления и система, при которой движение воды в магистралях попутное.

Каждая из отопительных систем имеет как свои достоинства, так и недостатки. Перед тем, как определиться с выбором системы при строительстве дома, нужно ознакомиться с сильными и слабыми сторонами существующих видов, ведь они могут стать определяющими в разных условиях.

Виды системы отопления тупикового типа

Тупиковая система отопления. являющаяся подвидом двухтрубной, характеризуется имеющейся выраженной разницей в длине циркуляционных колец — она, в свою очередь, может быть вертикальной и горизонтальной.

В вертикальной системе доминирует принцип присоединения всех приборов к вертикальному стояку (расположенные близко к стояку циркуляционные кольца обладают меньшей длиной в сравнении с теми, которые располагаются на дальнем расстоянии). Применение на практике такого принципа приводит к неравномерной интенсивности циркуляции воды — в результате, разные помещения в здании нагреваются по-разному.

Оценивая данную схему лишь с этой точки зрения, можно сделать вывод, что она не практична, так как невозможность равномерно отапливать все помещения является существенным её недостатком. Применяется схема, как правило, для обустройства многоэтажных домов .

Что касается горизонтальной тупиковой системы отопления, то её принцип заключается в подключении к отопительным приборам двух трубопроводов — прямого и обратного. В плане проектирования она проще, чем вертикальная, поскольку у обеих линий совпадают размеры соединительных элементов и труб.

Важно также то, что по расходу материалов она более экономична. Основным недостатком ее является сложность сбалансирования отдельно взятых радиаторов.

Если сравнивать схему разводки системы отопления тупикового типа со схемами других типов, то первая имеет преимущество — ее можно устроить с любой циркуляцией теплоносителя (и естественной, и принудительной). Важно учитывать, что с естественной циркуляцией схема подходит только для строительства одноэтажных и двухэтажных домов. Использовать такую схему для многоэтажных зданий можно только при условии наличия принудительной циркуляции теплоносителя .

Преимущества и недостатки установки двухтрубного отопления

К преимуществам можно отнести такие факторы:

• возможность легко и удобно регулировать степень нагрева радиаторов в каждом отдельном помещении;
• отапливание больших по площади объектов по сравнению с однотрубной системой;
• обеспечение комфортности пребывания в помещении

Недостатками таких отопительных систем являются:

• необходимость в удлиненном трубопроводе, а также в фасонных изделиях, крепежных соединениях, вентилях, элементах для крепления отопительных труб;
• трудоемкие монтажные работы;
• более высокая (по сравнению с однотрубными системами) стоимость материалов и производящихся работ

Установка двухтрубного отопления

Независимо от того, какому именно типу двухтрубного отопления Вы отдадите предпочтение, монтаж его должен сводиться к установке батарей, трубопроводов, компенсационного бачка и котла. Вверх от генератора тепла отводится основная труба, подающая горячий теплоноситель, которая соединяется с компенсаторным бачком, оснащенным сливом и сигнальным патрубком.

Далее, из бачка выводится трубопровод верхней линии, от которого уже последовательно прокладывают трубы ко всем имеющимся в доме радиаторам. В указанной в проекте точке (она может быть как на входе котельной установки, так и на выходе) устанавливают байпас с кранами и циркуляционным насосом.

Параллельно верхней магистрали проводится обратная линия, соединяющаяся с радиаторами — линию эту подводят и врезают в нижнюю часть котла. В результате, Вы получите замкнутый отопительный контур, который позволит поддерживать в доме комфортную температуру. Если Вы желаете управлять расходом тепловой энергии, то можно установить термостаты.

Благодаря способности некоторых моделей автоматически контролировать работу котла, включая или отключая в случае необходимости дополнительную горелку, энергия и топливо расходуются экономно. Нужно помнить, что тупиковая система отопления требует для монтажа меньше труб, однако при настройке она более сложная.

Еще по этой теме на нашем сайте:

1. Какие есть виды систем отопления многоквартирного дома и частного дома
   Абсолютно любой человек желает зимой прийти в свой комфортный, уютный и теплый дом. Но для этого необходимо позаботиться об отопление. И это независимо, где мы.
2. Разморозка системы отопления — запуск системы отопления частного дома после аварии
   Разморозка системы отопления – достаточно неприятная вещь, потому необходимо предотвратить замерзание еще в процессе возведения дома либо при монтаже отопительной системы. Важно в отопительный сезон.
3. Элеваторный узел системы отопления дома
   Перед началом установки системы отопления необходимо выяснить, к какой категории относится дом — частное домовладение или квартира. Если говорить о квартире, то здесь преобладает централизованная.
4. Все виды систем отопления — зависимая, независимая, попутная, гиперинверторная
   Главный принцип, по которому все системы отопления делятся на две основные группы, заключается в том, каким образом происходит в их трубах циркуляция теплоносителя. Она может.

Главная боковая колонка

Для дома нужно подобрать подходящую схему отопления, чтобы она надежно работала весь период эксплуатации, не была излишне дорогой. Схема разводки отопительных трубопроводов подбирается под конкретную планировку здания. На выбор влияют размещение котельной относительно других комнат, этажность здания, отапливаемая площадь, размещение комнат и их теплопотери и др.

Чтобы определиться с выбором подходящей отопительной схемы, рассмотрим какие системы отопления бывают, их достоинства и недостатки и области применения.

Начнем с самых популярных схем, которые применяются наиболее часто и рекомендуются специалистами для создания отопления в частных домах и квартирах. В них предусматривается установка насосов для циркуляции жидкости. Самотечную систему рассмотрим последней.

Попутная разводка отопительного трубопровода

«Попутка» является универсальной двухтрубной схемой разводки отопительного трубопровода. Подача (горячий трубопровод) от отопительного котла прокладывается по периметру всего здания и к нему последовательно подключаются радиаторы, а заканчивается она на последнем по ходу движения жидкости радиаторе.

Обратка начинается с первого радиатора, к ней попутно подключаются остальные радиаторы и она возвращает теплоноситель обратно в котел.

Из схемы видно, что для каждого радиатора суммарная протяженность подачи и обратки будет примерно одинаковой, поэтому все радиаторы работают в примерно одних и тех же гидравлических условиях.

Схема наилучшим образом подходит для больших площадей отопления, так как позволяет максимально упростить всю разводку для большого здания. В подающем трубопроводе и будет происходить некоторое снижение температуры жидкости, но в данном случае это не критично.

Диаметр основных труб требуется повышенный, в зависимости от подключенной к ним тепловой мощности, чтобы скорость теплоносителя не превышала максимальные рекомендуемые значения (0,7 м/с) при наибольшей нагрузке.

Это обстоятельство значительно удорожает систему, потому что большие фитинги дороже, попутка хоть и самая стабильная, но не самая дешевая.

Тупиковая схема включения радиаторов

Тупиковая схема состоит из двух или нескольких плечей (ветвей, направлений, тупиков. ), приблизительно одинаковых по протяженности и по подключенной мощности радиаторов. В ней можно применить более тонкие трубы, так как длина плечей не большая, она ограничена по количеству радиаторов, что и делает систему дешевле.

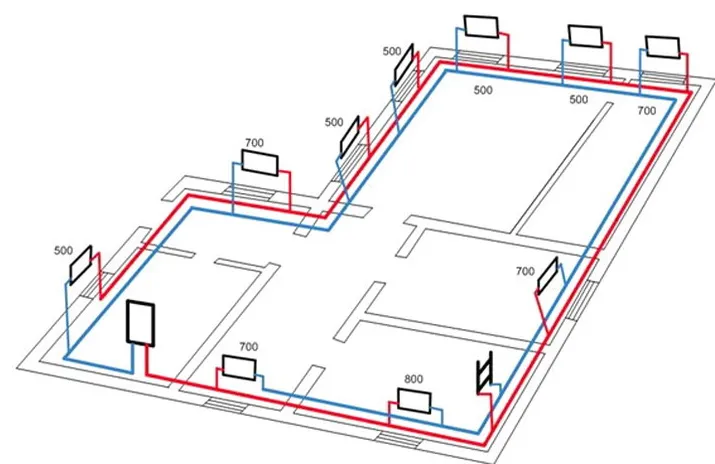

Подача в каждом плече прокладывается до последнего радиатора, параллельно ей проводится и обратка до котла, или до стояка на каждом этаже.

Разводка может применяться и в маленьких дома и в больших, является универсальной и надежной, но лучше всего ее удается реализовать в домах небольших или средней площади – до 200 м кв. Что бы в каждом плече было не более чем по 5 радиаторов, тогда меньше проблем с их отладкой.

Важно соблюсти примерное равенство мощностей и гидравлических сопротивлений в каждом плече (по 5 а не 6 и 4). Разница в длине двух труб (подача и обратка) между плечами не должна превышать 20 метров.

Коллекторная (лучевая) разводка отопительного трубопровода

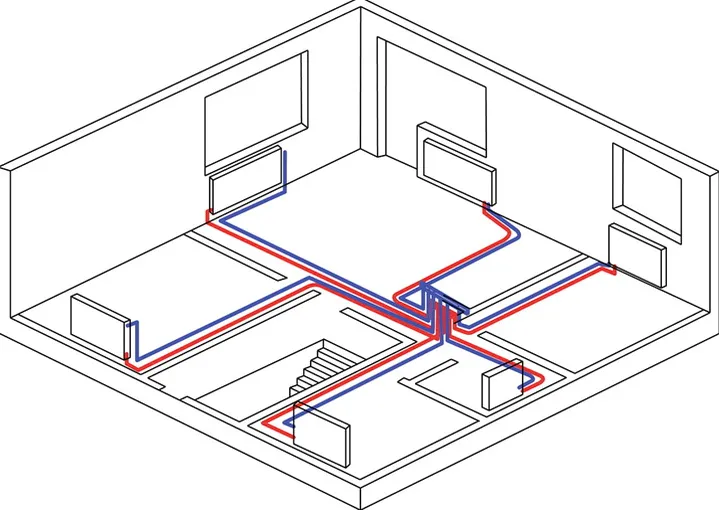

В центре дома устанавливается коллектор, к которому парами тонких трубопроводов (подача и обратка) подключаются все радиаторы.

Здесь трубы чаще прячутся под полом и недоступны для обслуживания, так как иначе выполнить разводу не представляется возможным. Недостатки – сложность прокладки трубопроводов с учетом теплоизоляции, трудность регулировки системы.

Обязательно должно быть примерное равенство гидравлических сопротивлений каждой ветви, отходящей от коллектора, иначе система будет разнотемпературной.

Схеме присущи сложность балансировки и не желательность изменения параметров системы «самостоятельно», так как каждая ветвь влияет на все другие подключения в коллекторе. Поэтому при неграмотной регулировке тепло может «пропасть» из какой-то комнаты.

Достоинства – меньшая стоимость, целесообразность монтажа при толстом пироге чернового пола, так как диаметры труб не большие. Отсутствие множества труб в видимой части интерьера.

Однотрубное отопление — «ленинградка»

Здесь действительно имеется экономия на длине трубопровода, но она не большая. Также один трубопровод большого диаметра, проложенный у пола (под полом в теплоизоляторе), меньше портит дизайн по сравнению с двухтрубными системами.

Радиаторы подключаются последовательно по длине трубопровода. Циркуляция жидкости в них за счет конвекции, за счет сопротивления в трубопроводе по длине подключения, которое создается искусственно уменьшением диаметра и др.

Каждый из радиаторов забирает энергию, охлаждая жидкость. В итоге к последнему радиатору приходит наиболее охлажденный теплоноситель.

Бороться с этим явлением можно уменьшая длину трубопровода, а также увеличивая диаметр труб, и создавая в нем большую скорость движения воды, уменьшая, таким образом, разность температур между подачей и обраткой (но скорость не может превышать допустимые значения по шуму для данного диаметра).

Также, по ходу движения жидкости просто увеличивают мощность радиаторов, чтобы компенсировать потери температуры. По сути, схема эффективно может применяться, лишь в небольших до 200 м кв. площадях на одно кольцо.

Система применяется не часто, так как проигрывает остальным по распределению энергии, потреблению электричества для создания скорости струи, а также из-за сложности регулировки и нестабильности работы, так как один радиатор влияет на работу других. Кроме того, система в итоге дороже из-за большого диаметра трубы.

Самотечное отопление

Сверхдостоинство самотечной схемы — не нужно электричество для движения жидкости. Кроме того, как правило, работа системы стабильна и безотказна.

Но она не может применяться на больших площадях, так как естественного теплового напора не хватает, чтобы вода циркулировала с должной скоростью, которая необходима для подачи нужного количества тепла к радиаторам. Обычная максимальная площадь одного этажа, где может быть применима самотечная схема — не более 150 м кв на 1 этаж.
К ней нельзя подключить дополнительные контура с насосами, например обогрев гаража или теплый пол.

Но при должной разности высотных отметок горячей и холодной воды, а также при больших диаметрах трубопровада, площадь может быть большей, что проверяется расчетом.

Также система самотеком обычно обходится дороже в 2 раза, чем схемы с насосом:

• Требуется большой диаметр трубопроводов и их фитингов для уменьшения гидравлического сопротивления.

• Как правило, применяются стальные трубопроводы, обеспечивающие этот самый большой внутренний диаметр, которые ржавеют и сложны в монтаже.
• Котел устанавливается в приямке (в отапливаемом подвале) чтобы быть ниже радиаторов, чем и создается напор от разности температур.
• Кроме того, наличие множества толстых труб, которые должны иметь определенную начальную и конечную высотные отметки, может значительно подпортить внутренний интерьер.

Схема востребована на удаленных дачах, в местах с нестабильным энергоснабжением, пользуется популярностью «по привычке», так как люди бояться отключений электроэнергии и т.п.

Какую схему отопления предпочесть

• Для большого дома чаще проектируют попутную схему разводки отопительного трубопровода, стабильную и простую.

• В домах поменьше чаще стараются сэкономить, и делается более дешевая, стабильно работающая, но несколько более сложная плечевая схема разводки. При этом плечи создаются приблизительно одинаковыми по характеристикам.
• Лучевая разводка отопления находит все больше сторонников в связи с применением высоких окон, обогреваемых полов, внутрипольных конвекторов. При этом создается вместительное основание пола в котором иногда дешевле проложить тонкие трубы к каждому обогревателю от единого коллектора на этаже.
• От «ленинградки» специалисты не в восторге из-за их нестабильной работы и сложности проектирования и налаживания. Не стоит усложнять, и искать проблемы «на ровном месте», это касается и отопления.

Если возможны перебои с электроэнергией, то для частного дома нужно приобрести и подключить элеткрогенератор. который должен быть в рабочем состоянии всю зиму. А если обеспечить работу системы не возможно, то в нее необходимо заливать незамерзающую жидкость.

Для твердотопливных котлов, которые не прекращают работу при отключении электроэнергии, насос системы отопления необходимо подключать к «бесперебойнику», чтобы обеспечивалась циркуляция жидкости несколько часов в аварийной обстановке.

А если этим всем заниматься не хочется, а электроэнергия не стабильна, то выручит самотечная система со своей схемой разводки. Правда она сгодится только на небольшой дом при ее создании придется потрудиться и излишне потратится.
