Размеры пластиковых труб

Размеры пластиковых труб точно соответствуют нормам, установленным ГОСТ. Например, для напорных полиэтиленовых изделий имеется стандарт ГОСТ 18599, принятый в 2001 году, и для труб из поливинилхлорида — ГОСТ 51613, разработанный в 2000 году. Если актуально, также можно рассмотреть вопрос размеров ПВХ труб.

Размеры водопроводных пластиковых труб

Автономный водопровод имеет протяженность от колодца/скважины до жилища, проходит под землей, используется постоянно либо периодически. Размеры пластиковых труб учитывают:

• суточное водопотребление
• характеристики насоса
• глубину промерзания в регионе
• уровень УГВ
• тип почвы
• рельеф

В данных системах чаще используются полиэтиленовые бухты либо куски 12 – 3 м, соединенные компрессионными муфтами, электромуфтами, сваренные встык. Реже используется полипропилен с аналогичными технологиями соединения. Наружный трубопровод изготавливается из труб 50 – 32 мм, внутренние стояки собирают из 32-х труб, горизонтальные магистрали в кухне, санузлах, ванных комнатах создаются из 25, 16 мм труб. Полимеры обладают высокими эксплуатационными характеристиками, не боятся абразивных частиц, механических повреждений, устойчивы к агрессивным средам. Гарантия производителей составляет 50 лет, фактический ресурс втрое превышает указанную цифру. В централизованных системах водообеспечения используются белые трубы ПВХ (с раструбами) 500 – 90 мм, черные ПНД Ø1600 – 16 мм.

Размеры труб канализации

В наружных самотечных системах водоотведения (бытовая, дренажная, ливневая канализация) чаще встречаются размеры пластиковых труб 150, 110 мм. Для вакуумных, напорных магистралей достаточно 50 миллиметровых изделий из ПВХ, ПП, ПНД. Кроме гладкостенных труб здесь широко используются гофрированные изделия (перфорированные щелями, круглыми отверстиями, цельные, двухслойные, однослойные). Для горизонтальных трубопроводов применяют 110 мм трубы, в шахтах сборных колодцев распространена полимерный гофр 600 – 1 500 мм, неэксплуатируемые колодцы целиком состоят из кусков гофра нужной длины Ø300 мм.

Внутренняя канализация традиционно имеет следующие размеры труб:

• 40 мм гофр – сифоны сантехники с гидрозатворами
• 50 мм – горизонтальные магистрали
• 10 мм – отвод от унитаза, стояки, фановая труба

В частных домах эти системы в большинстве случаев не рассчитывают, поскольку, внутреннее сечение данных изделий обеспечивает качественное водоотведение одно – трехэтажных коттеджей с количеством пользователей 3 – 10 человек.

Размеры пластиковых труб для отопления

В контурах обогрева из полимеров диаметр труб всегда будет меньше, чем у стальных аналогов. Это объясняется меньшей шероховатостью стенок, принимаемой проектировщиками в гидравлическом расчете. Размеры пластиковых труб для отопления обычно бывают 16 мм в диаметре с 3-х миллиметровой стенкой. Это позволяет экономить на всех этапах строительства:

• дешевле трубы, фитинги
• меньшее количество теплоносителя требует котла меньшей мощности, стоящего дешевле
• контуры не засоряются, сокращаются ремонтные/эксплуатационные расходы

Таблица диаметров стальных водопроводных труб (сталь и полипропилен).

Видео инструкция – как выбрать трубу для отопления

В отличие от стальных систем отопления, приборы обогрева здесь используются всегда – от полиэтиленового, полипропиленового аналога змеевика, который часто ставят в металлических контурах вместо радиаторов, не будет толку. Это обусловлено разными характеристиками материалов.

Размеры труб пластиковых для водопровода и канализации

Размеры пластиковых труб соответствуют стандартам ГОСТ. Например, для напорных полиэтиленовых изделий существует ГОСТ 18599 от 2001 года, поливинилхлорида ГОСТ 51613 от 2000 года. Производители выпускают гладкие, гофрированные, двухслойные гофры из полимеров в соответствии с собственными ТУ. Кроме того, при выборе толщины стенки, проходного сечения проектировщики ориентируются на результаты гидравлического расчета каждой системы. Для автономных систем водоотведения, водоснабжения, отопления, газификации существуют табличные нормы СНиП.

Источник: aquagroup.ru

[content-egg module=GdeSlon template=compare]

Какой диаметр пластиковых труб бывает, как выбрать оптимальный

Системы бытового использования для поставки воды, тепла и отвода канализационных стоков в большинстве случаев монтируются на основе пластиковых труб. Наиболее распространенными и универсальными считаются полипропиленовые трубы. Для правильного монтажа трубопровода и его эксплуатации необходимо знать, какого диаметра бывают пластиковые трубы, и для чего они предназначены.

Назначение и характеристики пластиковых труб

Для обозначения трубных изделий из полипропилена в международном формате используются две буквы – РР. Этот материал производится химической промышленностью, для изготовления его используются термопластические полимеры.

Производятся указанные трубные изделия по определенному стандарту, который регламентирует размеры пластиковых труб и их характеристики.

Для примера можно привести некоторые данные и их соответствующие стандарты:

• Плотность материала по ГОСТ 15139 составляет 0,9 г/см 3 .
• Температура плавления, определенная ГОСТ 21553, достигает 149 0 С.
• Удлинение материала при достижении предела текучести в соответствии с ГОСТ 11262 составляет около 50%.
• Предел прочности на разрыве регламентируется ГОСТ 11262, и может иметь значение 34-35 Н/мм 2 .
• Коэффициент линейного расширения по ГОСТ 15173 составляет 0,15 мм/м 0 С.

Диаметр трубы

Самой важной характеристикой является диаметр пластиковых труб. Выделяют следующие виды этого параметра:

• Наружное диаметральное сечение.
• Внутреннее диаметральное сечение.

В технических документах на изделие указывается номинальное значение диаметра. Однако российские изготовители трубы пластиковой за основной параметр принимают величину наружного диаметра, а вот зарубежные компании маркируют водопроводные и канализационные труб по значению внутреннего сечения.

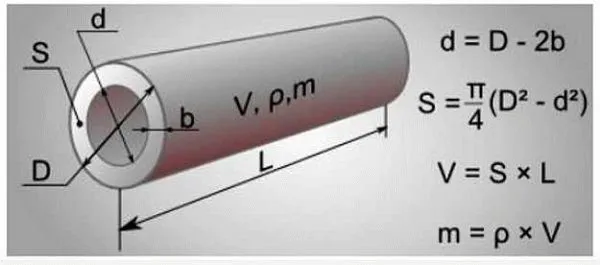

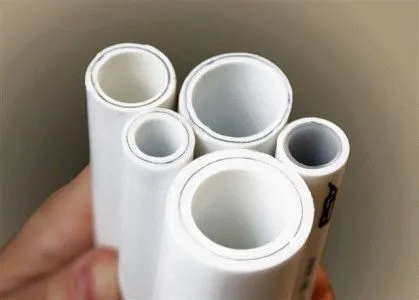

Внутреннее и наружное сечение полипропиленовой трубы

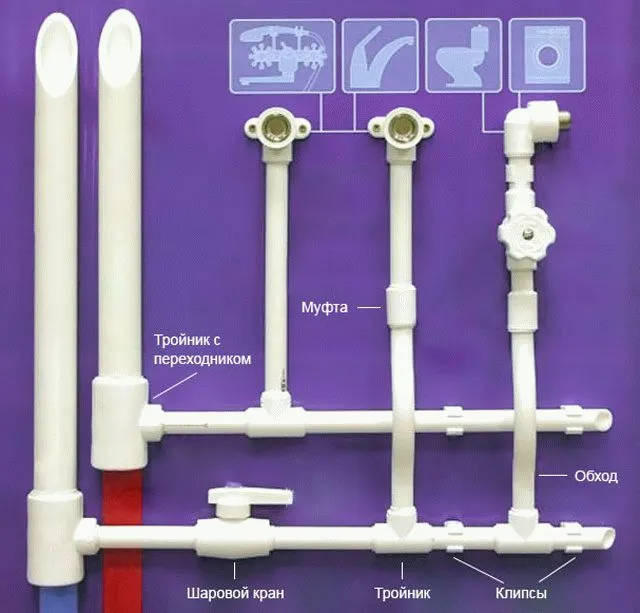

Коммуникационные системы водоснабжения, отопления и канализации внутреннего назначения прокладывают, используя пластиковые трубы малого диаметра. При этом минимальное значение может быть 16 мм, а максимальное – 50 мм.

Трубные изделия с большим диаметром находят применение при проведении магистралей, подающих питьевую воду и отводящих канализационные стоки в сфере ЖКХ.

Виды труб из полипропилена в зависимости от сферы использования

Полипропиленовые трубы выпускаются всего в трех наименованиях: PN10, PN20, PN25. Однако их хватает для полной замены технологически устаревших металлических аналогов.

Несмотря на тонкость трубы PN10, срок ее эксплуатации составляет около полувека. Основное применение – системы холодного водоснабжения и отопления, включая системы теплого пола (прочитайте: “Виды пластиковых труб для отопления – преимущества и особенности”). ПВХ трубы малого диаметра могут также использоваться при обустройстве систем ливневой и ассенизационной канализации. Значение внешнего диаметра лежит в пределах 20-110 миллиметров, внутреннего – от 16 до 90 миллиметров.

Труба с маркировкой PN20 может безупречно функционировать на протяжении 25 лет. Благодаря большей толщине стенки, около 18,4 мм, изделие может иметь наружные параметры, аналогичные PN10, но при этом иметь меньший внутренний диаметр. Это дает возможность использовать указанные трубные изделия в системах с внутренним рабочим давлением до 2 МПа. Трубы PN20 вполне подходят для монтажа полноценных отопительных систем. Это стало возможным благодаря устойчивости изделий к воздействию высоких температур, до 90 0 С. Для сравнения можно сказать, что труба PN10 может нормально функционировать при температуре не более 45 0 С.

При изготовлении трубы PN25 используется дополнительное армирование изделий алюминиевой пленкой или стекловолокном. Эксплуатационный период во многом зависит от давления и температуры рабочей среды.

Основными характеристиками трубных изделий такого типа считаются следующие показатели:

• Давление носителя не более 2,5 МПа.
• Величина наружного диаметра от 21 до 80 миллиметров.
• Внутреннее сечение лежит в пределах от 13 до 50 миллиметров.
• Толщина стенки может варьироваться от 4 до 13,4 миллиметров.

Цена пластиковой трубы определяется перечисленными характеристиками.

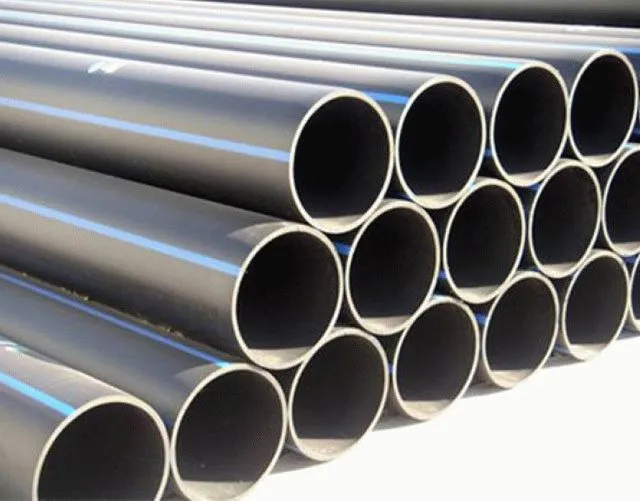

Плюсы и минусы полиэтиленовых труб

С положительной стороны трубы нового поколения характеризуют следующие свойства:

• Соответствие экологическим нормам.
• Долгий эксплуатационный период, около полувека.
• Стойкость к замерзанию рабочей среды и ее дальнейшему оттаиванию. Такое свойство объясняется способностью полипропиленовых труб расширяться и возвращать первоначальную форму без деформации оболочки.
• Быстрая и удобная сборка коммуникационной системы.
• Устойчивость к воздействию агрессивных химических веществ.
• Устойчивость к возникновению коррозийных процессов, а также к образованию засоров (при соблюдении правил укладки труб).
• Невысокая цена.

Недостатком труб можно назвать негативное отношение к резким температурным перепадам. Кроме того такие изделия не рекомендуется применять в помещениях, имеющих высокую степень пожароопасности.

Диаметр или сечение пластиковой трубы для прокладки систем водоснабжения, отопления и канализации имеет большое значение. Этот параметр указывает на пропускную способность трубопровода, обеспечивающую наиболее эффективную работу.

Диаметр пластиковых труб: размеры ПВХ труб малого диаметра, какого диаметра бывают

Диаметр пластиковых труб: размеры ПВХ труб малого диаметра, какого диаметра бывают

Источник: trubaspec.com

[content-egg module=GdeSlon template=compare]

Канализационные пластиковые трубы: диаметры, цены

Каждому хозяину хочется, чтобы в его хозяйстве все работало, ничего не ломалось, было легким в обслуживании и монтаже. И канализация — не исключение. Надо чтобы она как можно меньше требовала внимания — очень неудобно, если она забивается, но не менее неприятно ее чистить. Если вы хотите иметь безотказную систему отведения стоков, обратите внимание на пластиковые трубы для канализации. Они постепенно вытесняют чугунные, а все потому, что стоят меньше, монтируются проще, имеют большой ассортимент — разные диаметры и длины, на их гладких стенках почти не образуются отложения, да еще и срок эксплуатации — порядка 50 лет. Весь этот букет свойств и определяет их популярность.

Пластиковые канализационные трубы делают из различных полимеров и их композиций

Виды пластиковых канализационных труб

Под общим названием «пластик» продаются изделия из разных видов полимеров:

• полиэтилен (ПЭ):
  • высокого давления (ПВД) — для внутренней разводки канализации;
  • низкого давления (ПНД) — возможна прокладка снаружи, в траншеи (имеют большую прочность);
• поливинилхлорид (ПВХ);
• полипропилен (ПП)

И еще целый ряд других термопластов и их комбинаций, но они встречаются редко — люди предпочитают использовать уже известные материалы.

Материал пластиковых канализационных труб подбирается в зависимости от области применения. Например, для разводки канализации внутри дома или в квартире больше подойдет полипропилен. Он имеет более высокий диапазон рабочих температур — нормально переносит среды до 70°C, кратковременно — до 95°C. При наличии различной бытовой техники, спускающей отработанную горячую воду в канализацию, это не будет лишним. Трубы ПВХ, имеющие более низкие цены, более уместны при прокладке наружной канализации — тут обычно стоки уже смешанные, так что температуры более низкие и ПВХ может их вынести без вреда (рабочая до +40°C, кратковременное повышение до 60°C).

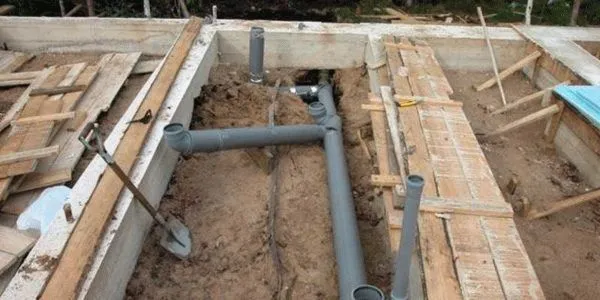

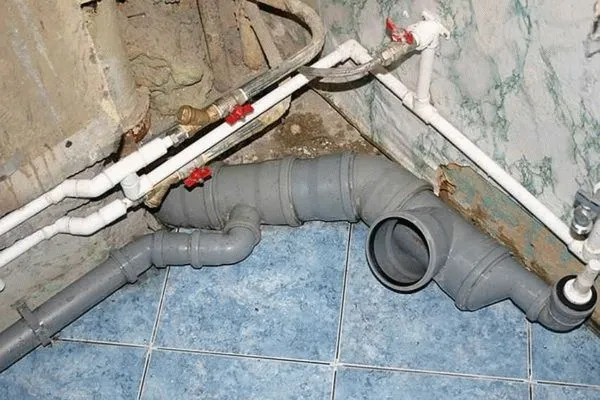

Пример внутридомовой разводки канализации из пластиковых труб

Также канализационные трубы бывают гладкие и гофрированные. Причем, гофрированными могут быть не только отводы от сифонов. Есть профилированные трубы для канализации с внутренней гладкой стенкой и наружной ребристой. Они имеют большую прочность — лучше переносят нагрузки на сжатие (имеют повышенную кольцевую жесткость), могут закапываться на большую глубину. Выпускаются диаметрами от 110 мм до 1200 мм.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

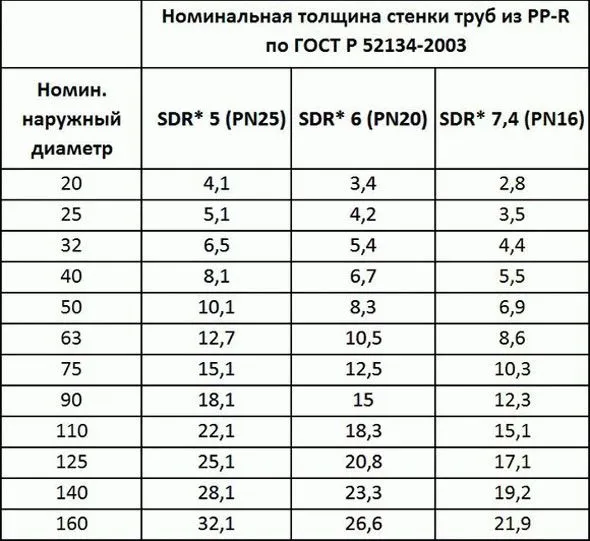

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

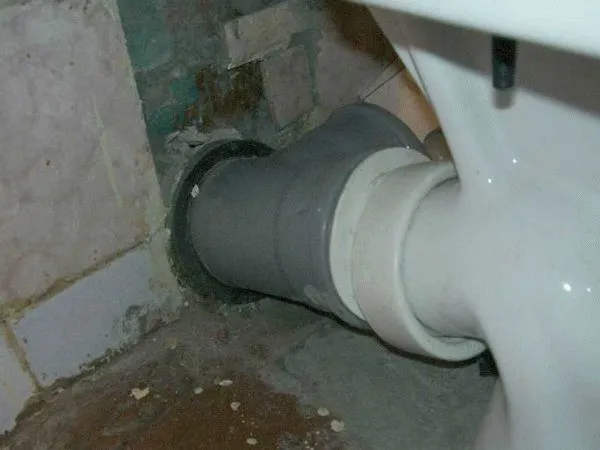

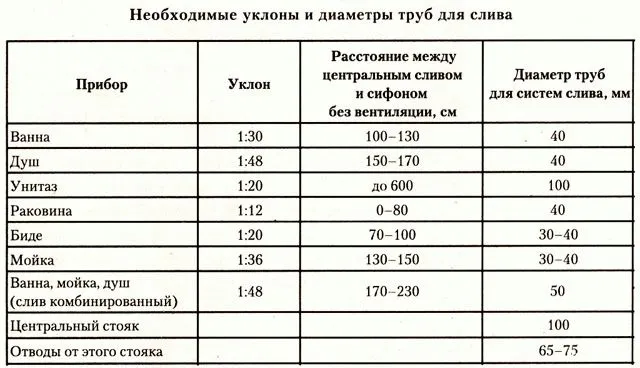

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Как видите, в основном используются пластиковые трубы для канализации диаметром 30-40 мм. Только для унитаза необходим намного больший размер — 100-110 мм. Это связано с особенностью функционирования — необходимо в короткий промежуток времени отвести большое количество воды. При этом в трубе должно остаться место для воздуха, иначе он сорвет водяные затворы на другой сантехнике и «ароматы» из канализации попадут в помещение.

При устройстве надо помнить еще несколько правил:

• В системе не следует делать поворотов на 90°. Если есть такая необходимость, поворот составляют из двух уголков по 45°. Резкие повороты — проблемные места, в которых часто образуются засоры, а также через такие углы плохо проходит трос для прочистки канализации.

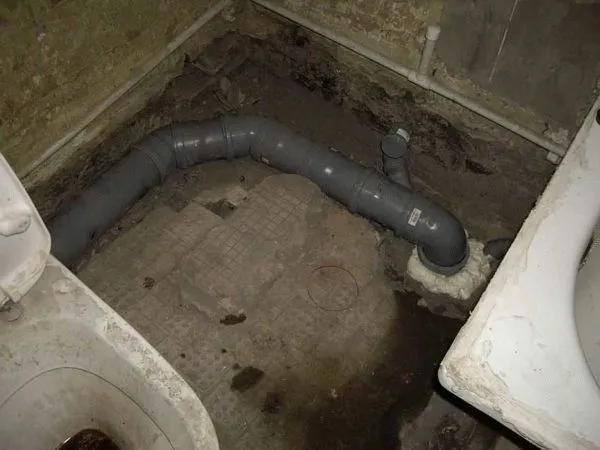

Правильно выполненный поворот

Главное — ничего не забыть

Еще надо не забыть об утеплении или обогреве вывода канализации в частном доме. Вертикальный участок, который идет от вывода до входа в траншею, необходимо хорошо утеплить. Дополнительно часто используют греющие кабели для труб. В случае с канализацией они обычно прокладываются снаружи, закрываются затем теплоизоляционным материалом.

Вот, вроде и все. Правила нехитрые, но если вы их будете соблюдать, работать все будет долго и безотказно.

Особенности монтажа пластиковых канализационных труб

Пластиковые трубы для канализации с одной стороны заканчиваются раструбом, в который вставляется уплотнительная резинка. Соединяются отрезки просто: в раструб вставляется ровный край. Так как размеры строго нормированы, для герметичного соединения этого, в принципе, достаточно. На практике, часто уплотнительное кольцо дополнительно промазывается силиконовым сантехническим герметиком.

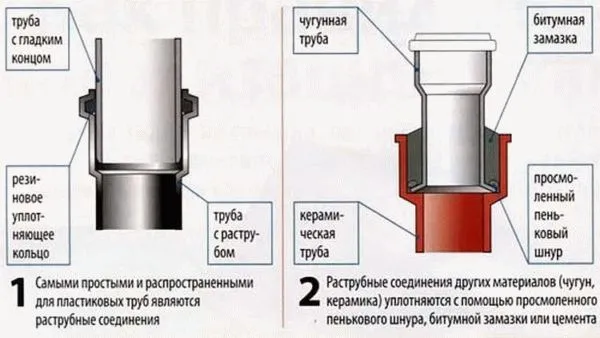

Сравнение способов соединения разных канализационных труб

При монтаже канализационных пластиковых труб временами их приходится резать. Делать удобно при помощи ручной пилы с полотном по металлу — мелкие зубцы хорошо режут и оставляют почти ровный край. Также использовать можно болгарку или элеткролобзик. В любом случае перед установкой обрезанного куска, его край надо обработать наждачной бумагой с мелким зерном — убрать возможные заусенцы, сделать его ровным. За торчащие кусочки может зацепиться какой-то фрагмент отходов, В результате на этом месте может образоваться засор. Потому тщательно сглаживаем место спила.

При создании канализационной сети в доме или квартире часто требуется сделать ответвление. Для этого есть фитинги — переходники с одного диаметра, на другой, тройники, уголки с разным градусом поворота и т.д.

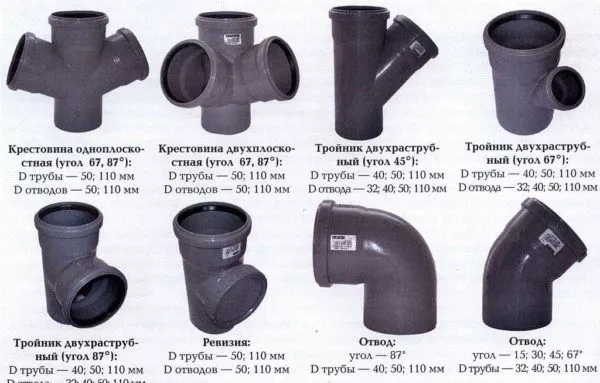

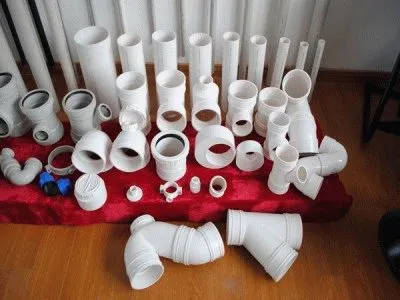

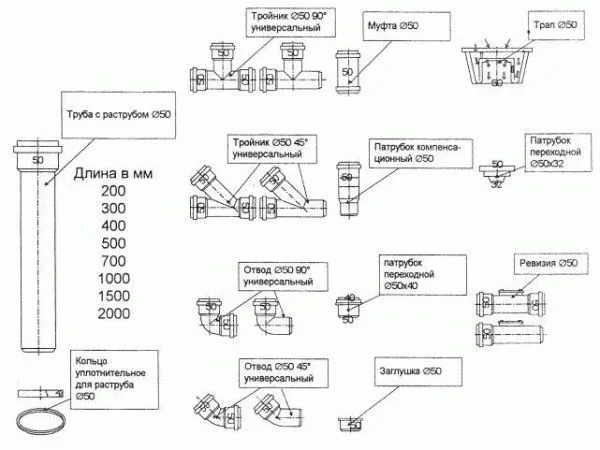

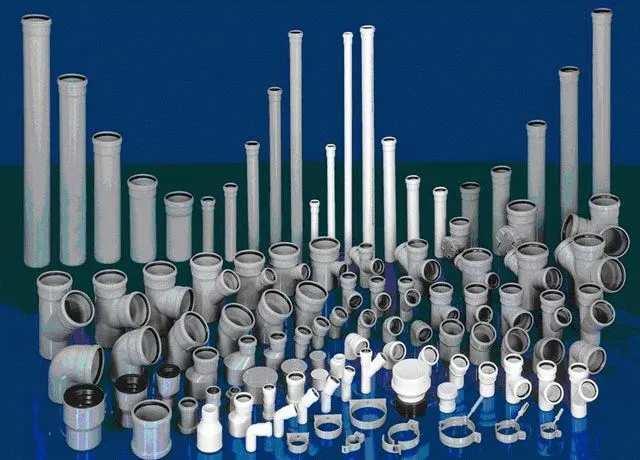

Фитинги для пластиковых канализационных труб

Пластиковые трубы для канализации: размеры и цены

Какие пластиковые трубы для канализации использовать для каких сетей, на что обратить внимание. Как выбрать размеры, как расшифровать маркировку.

Источник: stroychik.ru

[content-egg module=GdeSlon template=compare]

Важные параметры пластиковых труб

Большинство изготовителей пластиковых труб гарантируют их долгую и безаварийную эксплуатацию, а металлические трубы служат в среднем около двадцати лет. Поэтому многие люди выбирают именно пластиковые изделия для разных систем трубопроводов.

При этом многие еще не знают, какие бывают типоразмеры пластиковых труб и все их остальные параметры.

Размеры пластиковых труб

Самые распространенными из всей этой категории труб считаются трубы, изготовленные из полиэтилена и поливинилхлорида.

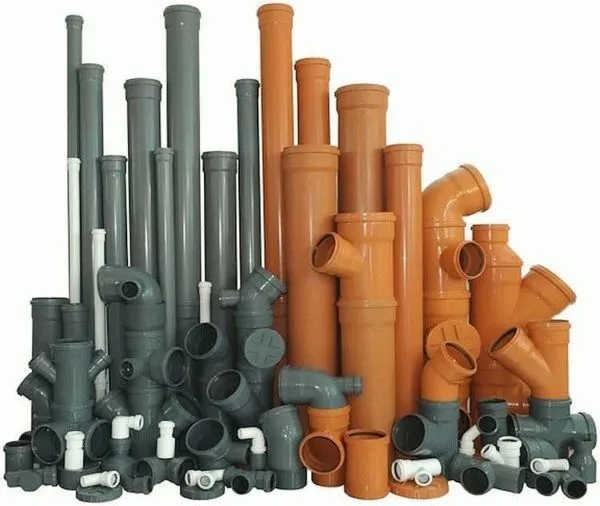

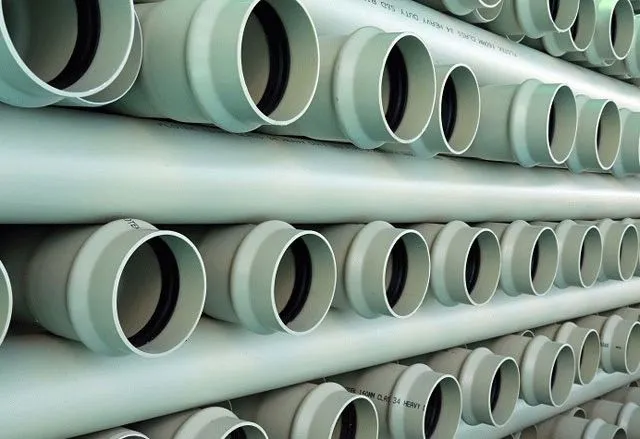

Примеры пластиковых труб для систем канализации

ПВХ трубы отличаются следующими характеристиками:

• типоразмеры – от 16 и до 630 мм;
• классы давления PN 6, PN 10 и PN 16;
• удельная теплоемкость – 1,0 Дж/г;
• минимальный радиус изгиба при 20 градусах – 300;
• монтаж труб проводится при температурах от -5 до + 90 градусов.

Полиэтиленовые трубы имеют следующие характеристики:

• типоразмеры от 16 и до 450 мм;
• классы давления — PN 6.3, PN 10 и PN 16;
• работа с трубами проводится при температуре окружающей среды от -5 до + 35 градусов;
• расчетный коэффициент запаса прочности – С= 1,25.

Диаметр пластиковых труб

Диаметр пластиковых труб

Многие интересуются, какого диаметра бывают пластиковые трубы. Пластиковые трубы маркируются по диаметру наружному и бывают таких диаметров: 16, 20,25, 32, 40, 50, 60, 70, 80, 90, 100 мм и так далее. В каждом случае применяются трубы определенного диаметра, к примеру:

• трубы с диаметром 20 и 32 мм. Они применяются чаще всего в индивидуальном строительстве, так как их можно легко изогнуть, также они отличаются высокой пропускной способностью;
• трубы с диаметром 70 и 80 мм. Такие изделия применяются при постройке больших жилых домов и при строительстве разных магазинов, офисов и тому подобное;
• трубы с диаметром 200 мм. Они предназначены для строительства крупных объектов, которые рассчитаны на большое количество людей. К примеру, больницы, спортивные комплексы, гостиницы и так далее;
• трубы с диаметром 300 мм. Их используют при строительстве очень крупных промышленных объектов.

Могут ли выдержать пластиковые трубы большую температуру?

Пластик, из которого изготовлена труба, получают методом полимеризации полипропилена, в котором участвуют металлические катализаторы. Такой материал при +140 градусах начнет размягчаться, а при температуре 175 градусов по Цельсию он уже расплавляется. Многие интересуются, какую температуру выдерживают пластиковые трубы? Производители дают гарантии нормальной эксплуатации трубы при температуре не больше +95 градусов. Не нужно забывать и о маркировке изделий. Трубы PN 20 считаются изделиями универсальными и допускают температуру теплоносителя в +60 градусов, а вот маркировка труб PN25 сможет выдержать и все 95 градусов, которые гарантирует производитель.

Существует некий запас прочности, которым «разрешено» поднятие температуры теплоносителя до +140 градусов, но это на небольшой период. Тут вода в пар не превратится из-за давления в трубопроводе. Конечно, трубопровод не расплавится, но срок его службы заметно сократится.

Рабочее давление пластиковых труб

Если говорить о том, какое давление выдерживают пластиковые трубы, то при температуре в + 95 градусов они выдерживают номинальное давление 6,6 атмосфер. При высокой температуре и небольшом давлении или же если все будет наоборот, трубы из пластика служат долго, а если эти показатели оба будут большими, то срок службы труб резко сокращается.

Нужно отметить, что испытание систем водоснабжения в новых домах или в старых зданиях после реконструкции может проводиться с давлением в 12 атмосфер. Но такое испытание кратковременное, к тому же используют холодный воздух или воду, и такой тест нанести трубам вреда не должен.

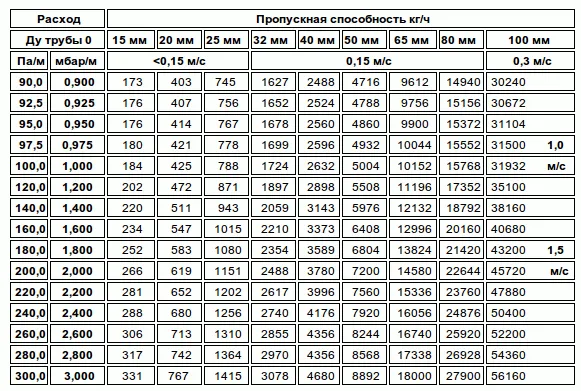

Как высчитываются пропускные способности трубы?

Эта метрическая характеристика позволяет узнать и рассчитать соотношение предельного объема жидкости, который проходит за единицу определенного количества времени через трубу. Есть некоторые таблицы в Интернете, помогающие вычислить этот параметр, хорошим примером служит таблица Ф.А. Шевелева. Но все же лучше, если пропускная способность пластиковых труб будет рассчитана специалистами в этом деле. Все дело в том, что при расчете с самого начала учитываются не только диаметр трубы и материал, из которого она изготовлена, но и уклон прокладки трубы, если водопровод будет не напорный, а также и давление, возникающее при подаче воды. При расчете этого параметра не берутся в расчет такие данные, как зарастание внутреннего пространства и коррозия трубы, ведь их у пластиковых труб просто нет.

Поэтому можно сказать уверенно, что со временем такая способность пластиковых труб не снижается, в отличие от стальных труб, у которых при эксплуатации со временем появляется коррозия и происходит зарастание разными органическими остатками.

Диаметры и размеры пластиковых труб

Если вас интересуют параметры пластиковых труб, например их диаметры, то смело читайте данную статью и ваши знания в данной области расширятся.

Источник: truba-info.ru

[content-egg module=GdeSlon template=compare]

Какие трубы для водопровода самые надежные?

Для водопроводных систем используются различные материалы труб, каждый из которых имеет свои преимущества и недостатки. Надежность труб зависит от многих факторов, таких как тип материала, размер труб, условия эксплуатации и т.д. Некоторые из наиболее распространенных материалов для водопроводных труб и их преимущества и недостатки:

1. Медные трубы: медные трубы являются одними из наиболее надежных для водопроводных систем. Они долговечны, стойки к коррозии и не портят качество питьевой воды. Однако медные трубы являются довольно дорогим вариантом и могут требовать специальных инструментов и опытных специалистов для их установки.

2. Полипропиленовые трубы: полипропиленовые трубы имеют высокую стойкость к химическим воздействиям, коррозии и ультрафиолетовому излучению. Они легкие, прочные и не требуют специальных инструментов для установки. Кроме того, полипропиленовые трубы не образуют накипи внутри, что способствует сохранению качества питьевой воды.

3. Поливинилхлоридные (ПВХ) трубы: ПВХ трубы также являются довольно надежными и долговечными. Они стойки к коррозии, не портят качество питьевой воды и требуют минимального ухода. Кроме того, ПВХ трубы дешевле, чем медные трубы, и легче, чем стальные трубы.

4. Стальные трубы: стальные трубы обычно используются для больших водопроводных систем. Они очень прочные и долговечные, но требуют регулярного обслуживания и ремонта, так как могут подвергаться коррозии.

5. Полиэтиленовые трубы: полиэтиленовые трубы имеют хорошую стойкость к ультрафиолетовому излучению, коррозии и химическим воздействиям. Они легкие, долговечные и не требуют много у

…хода для установки. Однако они не всегда подходят для горячей воды и могут быть уязвимы при наличии сильных механических воздействий.

Каждый тип труб имеет свои преимущества и недостатки, поэтому при выборе трубы для водопровода необходимо учитывать условия эксплуатации и конкретные требования к системе. Надежность водопроводных труб также зависит от того, насколько правильно произведена их установка, а также от того, насколько регулярно они обслуживаются и чистятся.
