Таблица размеров полипропиленовых труб с указанием диаметра в дюймах

Таблица размеров с классификацией полипропиленовых труб

Полипропиленовые трубы обладают обширным спектром применения и находят свое применение при создании разнообразных коммуникационных систем. Эти трубы отличаются широким спектром применения.

Трубы из полипропилена отличаются широкой областью использования. Они незаменимы при создании всевозможных коммуникационных сетей. Типоразмеры продукции подбираются, исходя из особенностей и целей строительства.

Классификация полипропиленовых труб по составу сырья

По виду используемого сырья полипропиленовую продукцию разделяют на 4 вида:

1. PPR или PPRС. Основой является статический сополимер полипропилена (или рандом-сополимер). Вещество имеет структуру молекул в виде кристаллов. Главные особенности – способность выдерживать температуру от -180 до +1400 °С и стойкость к давлению. Трубам PPR присуща широта эксплуатации: для водоснабжения, отопления, канализации.
2. PPH. При производстве в полимер вносятся различные модификаторы (нуклеаторы, антистатики и пр.), улучшающие те или иные свойства готового изделия. Используется такой вид при прокладке сетей холодного водообеспечения, вентиляции и водоотведения. Низкая стойкость к нагреванию накладывает ограничение на использование при прокладке систем, пропускающих жидкости повышенной температуры.
3. PPB. Для изготовления данного вида продукта используется блок-сополимер, в основе структуры которого лежит сочетание микромолекул гомополимера. Каждый блок имеет индивидуальное строение и состав. Такая структура придает конечному продукту высокую стойкость к ударным нагрузкам. Вид PPB применяется при создании отопления напольного типа или холодного водопровода.
4. PPs. Основа данного вида – полифенилсульфид. Сырье придает конечному продукту отличные технические характеристики, к которым следует отнести прочность, стойкость к износу, способность выдерживать повышенную температуру, нагрузку. Свойства обусловлены особой структурой молекул. Используется в вентиляционных и отопительных сетях, системах подачи горячей и холодной воды.

Трубы из полипропилена могут иметь усиление различными материалами. Многослойность увеличивает стойкость к давлению и температуре.

В роли армировки могут выступать:

• стекловолокно;
• слой алюминия (наружная армировка);
• перфорированная алюминиевая фольга (внутренняя армировка);
• композит (прослойки из фибро- или стекловолокна).

Для системы горячего водообеспечения и отопления возможно применение только многослойных изделий.

Классификация по давлению

Труба из полипропилена различается по устойчивости к давлению протекающей по ней среды.

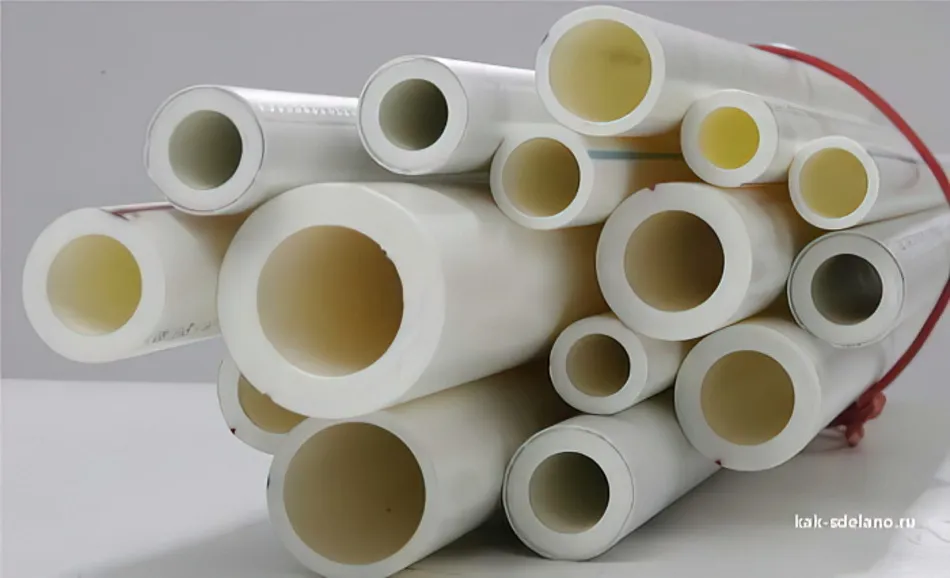

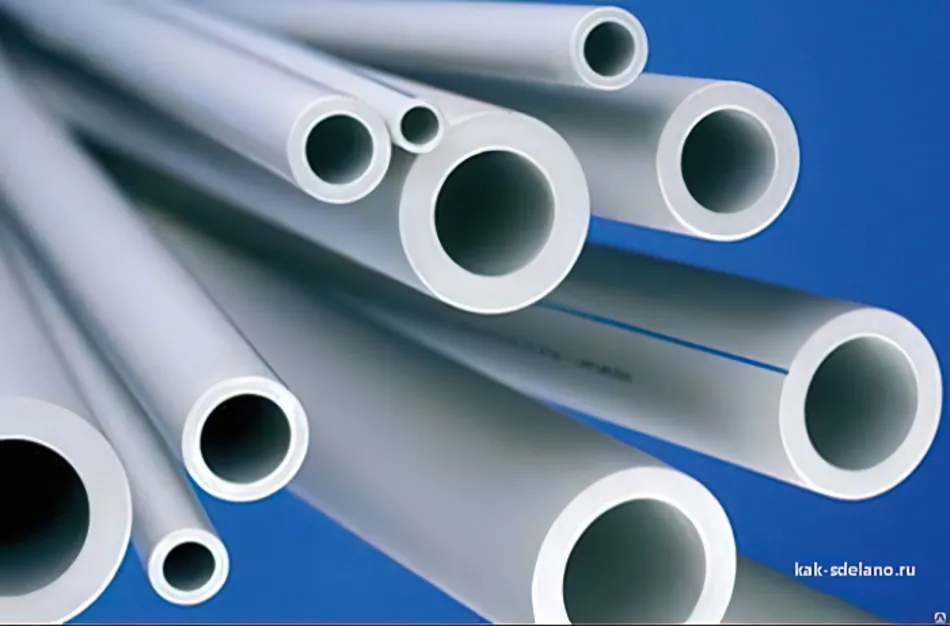

Диаметры полипропиленовых труб разные. И это еще далеко не все. Есть еще до 1600 мм

Недостатков у полипропилена два: большое тепловое расширение и реакция на кислород и ультрафиолет. И с тем, и с другим научились бороться. Для того чтобы полипропилен переносил УФ лучи и свет, добавляют стабилизаторы. Для уменьшения теплового расширения делают армированные трубы. Но даже с армированием увеличение остается большим и в трубопроводах обязательно надо ставить компенсаторы.

Еще один недостаток полипропиленовых труб — они становятся хрупкими при низких температурах. Некоторые виды начинают крошиться при -5 °C, другие при -15 °С. Так что наружные трубопроводы из полипропилена требуют защиты от ультрафиолета и утепления. Поэтому, наверное, их предпочитают закапывать.

Виды и назначение

Трубы из полипропилена могут быть однослойными и трехслойными. Однослойные применят для водопровода, канализации, вентиляции и других трубопроводов с температурой транспортируемой среды не выше +45 °C.

Трехслойные ППР трубы — это армированные. Армирование призвано уменьшить величину теплового расширения и только. Армируют ППР трубы стекловолокном и фольгой. Те, которые со стекловолокном, пригодны для ГВС при условии, что температура воды будет не выше 80 °C. Для отопления и систем, где вода может нагреваться выше 80 °C, используют полипропилен армированный фольгой. Фольгирование может быть не сплошное. Для таких труб допустимая температура транспортируемой среды +95 °C.

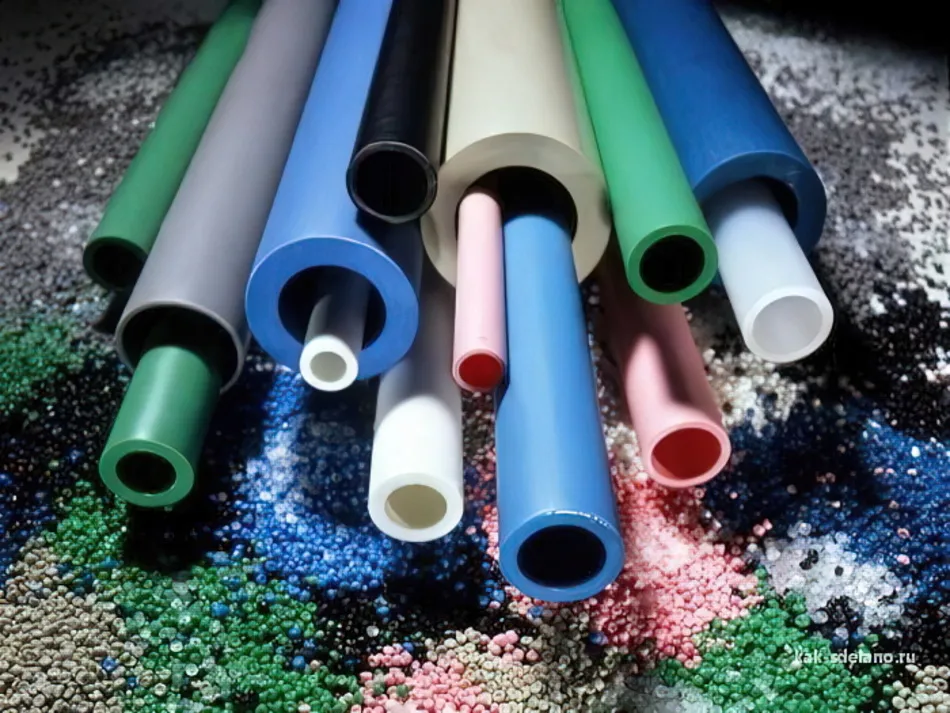

Цвет — это только краситель. На свойства он никак не влияет

Можно ли полипропиленовые трубы использовать в системах теплого пола? В принципе, да. Температура теплоносителя не поднимается выше +45 °C, что вполне приемлемо даже для однослойных. Но из-за большого теплового расширения, PPR трубы для теплого пола — не самый лучший вариант, даже армированные фольгой. Есть более стабильные варианты и не дороже.

Классификация по давлению

Так как для транспортировки среды в трубопроводе создается определенное давление, полипропиленовые трубы имеют и такую классификацию. Есть четыре категории:

• PN10. Рабочее давление 10 Бар (1 МПа), максимальная температура +45 °C. Для систем ХВС и невысокого давления.
• PN16. Выдерживает давление до 15 Бар (1,5 МПа), температуру до +60 °C. Тоже для холодной воды, но можно и в многоэтажках ставить.
• PN20. Давление 20 Бар (2 МПа) и нагрев до +75 °C. Обычно это армированные трубы, но с небольшой толщиной стенки. Применяются для ГВС.
• PN25. Самые прочные трубы. Рабочее давление 25 Бар или 2,5 МПа, длительный нагрев до +95 °C. Это исключительно армированные, причем с толстой стенкой. Применяются для ГВС с нестабильным давлением (в многоэтажках) и для разводки отопления.

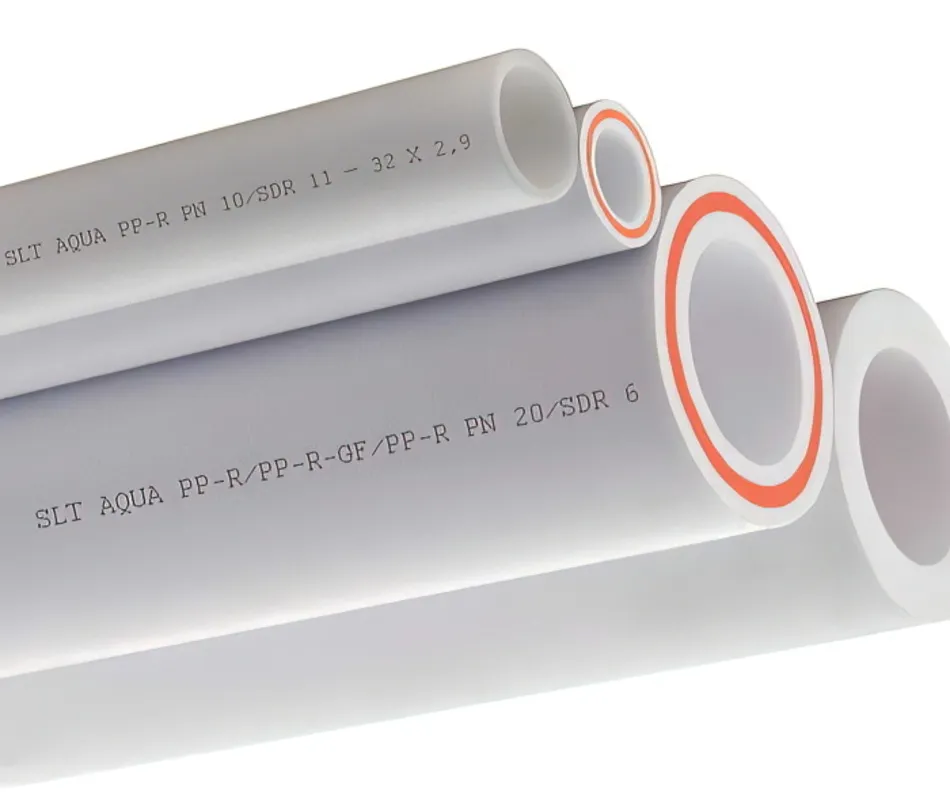

Наличие армирования видно на срезе. Чтобы стекловолокно было заметно, его подкрашивают. Цвет — любой

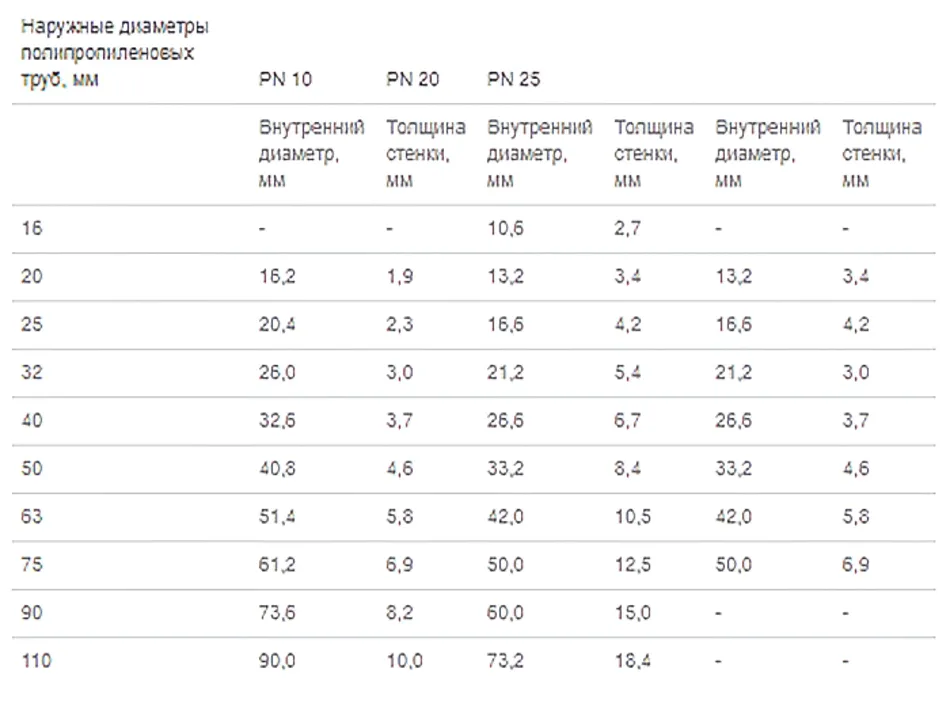

Если говорить о том, какие трубы ППР выдерживают какое давление, то однослойные (без армирования) могут применяться вплоть до PN20. Разница в толщине стенки и это видно по таблице. Внешние диаметры полипропиленовых труб ни о чем не говорят (первая колонка). Один и тот же внешний размер может быть рассчитан на разное давление. Зависит это от толщины стенки и наличия/отсутствия армирования. Так что маркировка труб обязательна. Там указывается класс по давлению.

Обратите внимание, что толщина стенки в третьем столбце — PN25 — меньше, чем в предыдущих, хотя трубы рассчитаны на более высокое давление. Это не ошибка. Просто тут трубы только армированные. А в предыдущих двух категориях указана толщина стенок и диаметры полипропиленовых труб без армирующего слоя.

Маркировка полипропиленовых труб

Как уже говорили, по наружному диаметру не определить на какое давление рассчитана труба. Мало того, определить тип материала тоже сложновато. Поэтому вся эта информация указывается в маркировке, которая наносится на трубу. Она повторяется примерно каждый метр, так что не увидеть просто нереально.

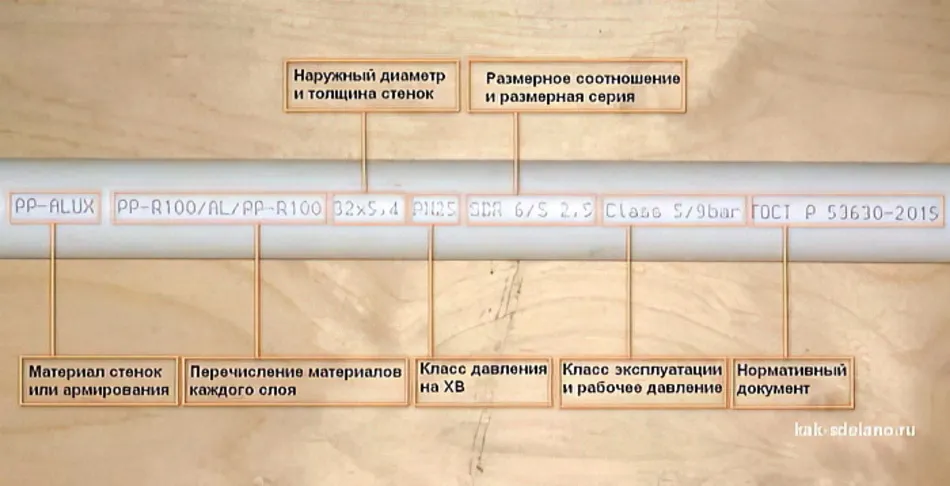

Маркировка полипропиленовых труб: разбираем пример

На первом месте обычно ставят название фирмы или ее логотип. Безымянные трубы лучше не покупать. Но есть также опасность попасть на подделку, если фирма известная. Надо хорошо изучить логотип и покупать только при полном совпадении. Далее указывается такая информация:

• Материал, из которого изготовлена труба. Для полипропилена это PP. Также может указываться армирующий материал.
  • Если это алюминий стоит AL.
  • Стекловолокно — GF.
  • Композитный материал со стекловолокном — PPR-GF.
• Далее идет послойное перечисление материалов. Например, как на фото PP-R100/AL/PP-R100. Тут указывает и тип полипропилена. Могут стоять такие обозначения:
  • PP-R100. Это трубы для трубопроводов с температурой до 100 °C.
  • PP-B80. Трубы для канализации с температурой транспортируемой среды +70 °C.
  • PP-R80. Для холодного и горячего водоснабжения, температура до 100 °C.
• Размеры полипропиленовых труб в миллиметрах или дюймах (если это импортные). Указан сначала наружный диаметр, затем толщина стенки.
• Класс давления: PN10, PN20, PN25.
• Техническая информация, в которой закодировано рабочее давление. Тут указан класс SDR, который можно расшифровать по таблице ниже.

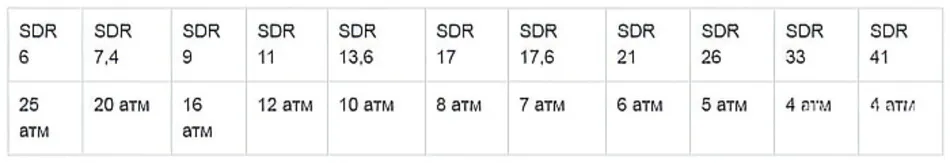

Расшифровка SDR для полипропиленовых труб

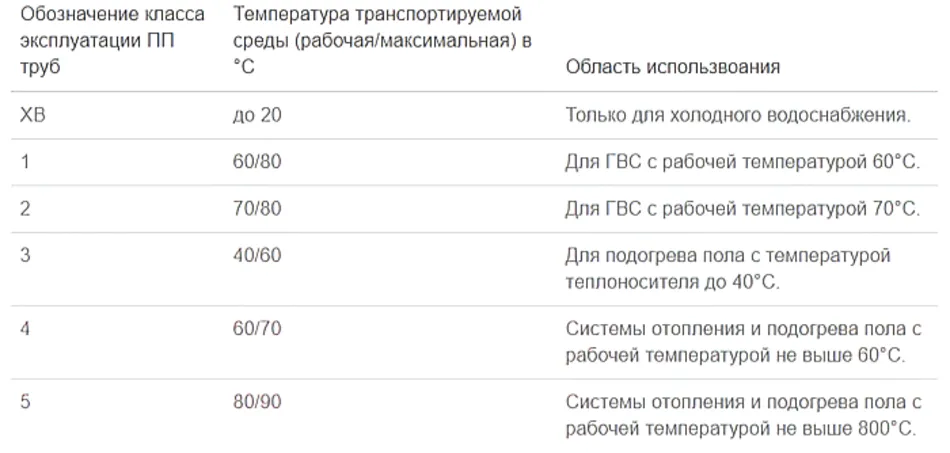

• Класс эксплуатации и рабочее давление. Классы эксплуатации полипропиленовых труб закодированы цифрой (смотрите в таблице). Указывается для отечественных труб. Они отражают область применения.
• Стандарт, согласно которому изготовлена продукция.

Так что нанесена полная информация, которая необходима для того, чтобы определиться с тем, где использовать и при каких условиях.

Диаметры полипропиленовых труб: сортамент по ГОСТ Р 52134-2003

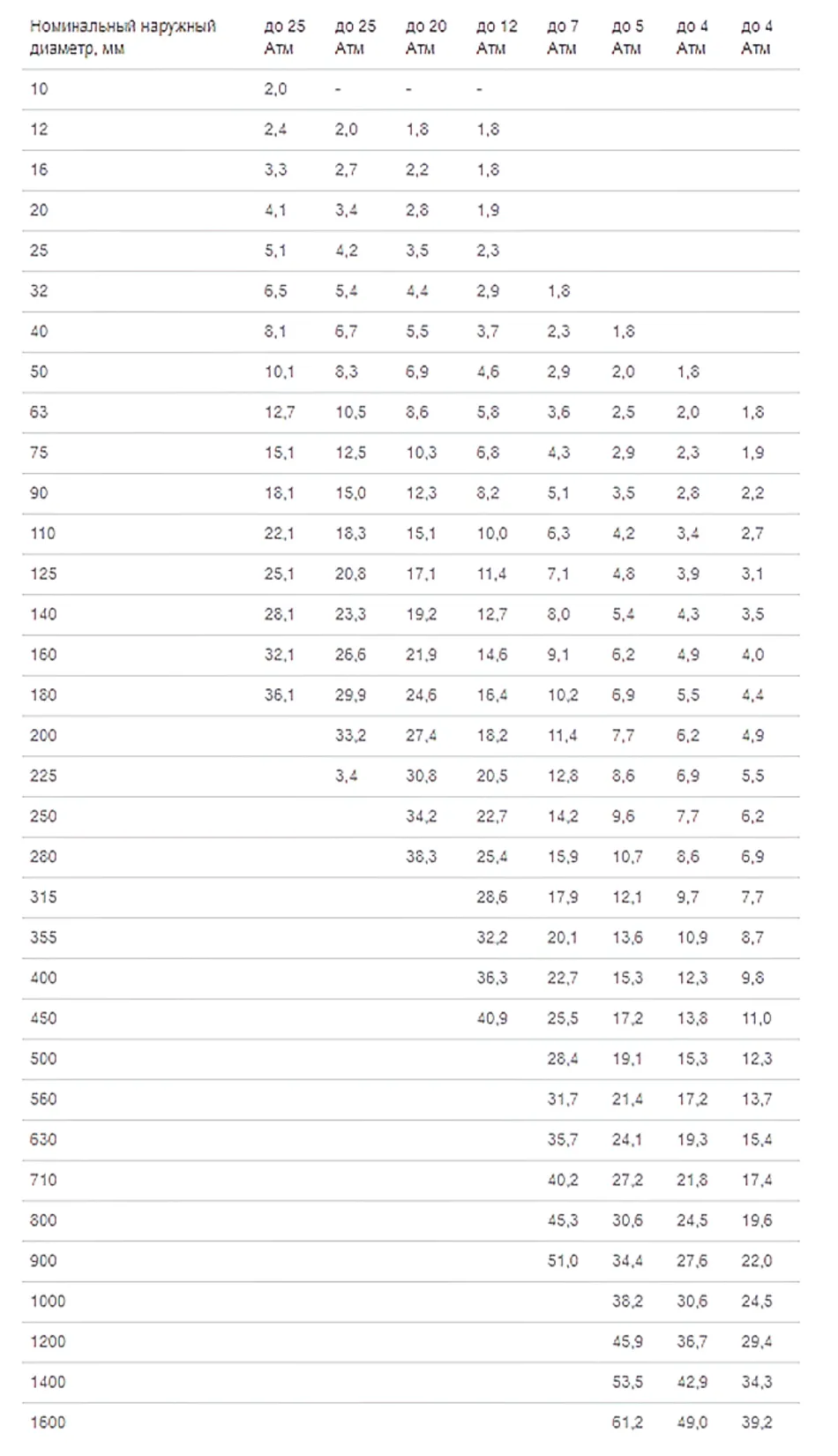

Этот ГОСТ описывает сортамент для труб из любого вида пластика, одним из которых является полипропилен и его сополимеры (модификации). В таблице указаны размеры полипропиленовых труб (диаметр и толщина стенок) в зависимости от того, на какое рабочее давление рассчитана труба.

Стандартные диаметры полипропиленовых труб и толщина стенок в зависимости от максимального давления в трубопроводе

Какой длины бывают трубы из ПП? Если они продаются отрезками, то максимальная длина отрезка 24 метра. Могут быть и меньше, шаг кратности — 25 см. Более тонкие — диаметром до 180 мм могут быть в бухтах. Длина бухты — по согласованию. Есть только ограничение по внутреннему диаметру бухты: он должен быть не менее 20-кратного сечения трубы.

Диаметры полипропиленовых труб и толщина стенки — основные размеры

Как видим, сортамент более чем обширный. Какие же диаметры полипропиленовых труб обычно используют при ремонте дома? Это, конечно, «средняя температура по больнице», но в целом ситуация такая:

• Для водопровода самые ходовые диаметры — 16-25 мм. Для стояков берут уже более толстые — от 30 мм до 110 мм. Стояки-то бывают разные.
• Для систем отопления диаметр разводки — 32-40 мм, отводков на радиаторы — на шаг (на один размер) меньше. Но зависит от типа системы. Для самотечных может потребоваться и 90, и 110 мм. Тут уж точно надо считать.
• Системы вентиляции требуют больших размеров. Обычно больше 110 мм.
• Трубы ППР для канализации отличаются обычно цветом, да и наличием раструба и уплотнительных колец. Их не перепутаешь. Самые маленькие — 40 мм, но их применяют редко — для подключения слива от раковин. Отводки от стояков делают 110 мм или больше.

Все приведенные диаметры полипропиленовых труб ориентировочные. Чтобы вы знали хотя бы в какую сторону смотреть. Для каждой системы есть методы расчета или подбора. «На глаз» выбирать лучше не надо.

Способ соединения

Как уже говорили, соединяют полипропилен при помощи сварки. Но несмотря на высокий уровень пластичности, минимальный радиус изгиба не позволяет делать повороты даже с углом 90°, не говоря уже про более крутые. Все ответвления и повороты делают при помощи фитингов. Это специальные элементы для соединения пластиковых труб. Это целый ассортимент различных деталей для каждого диаметра.

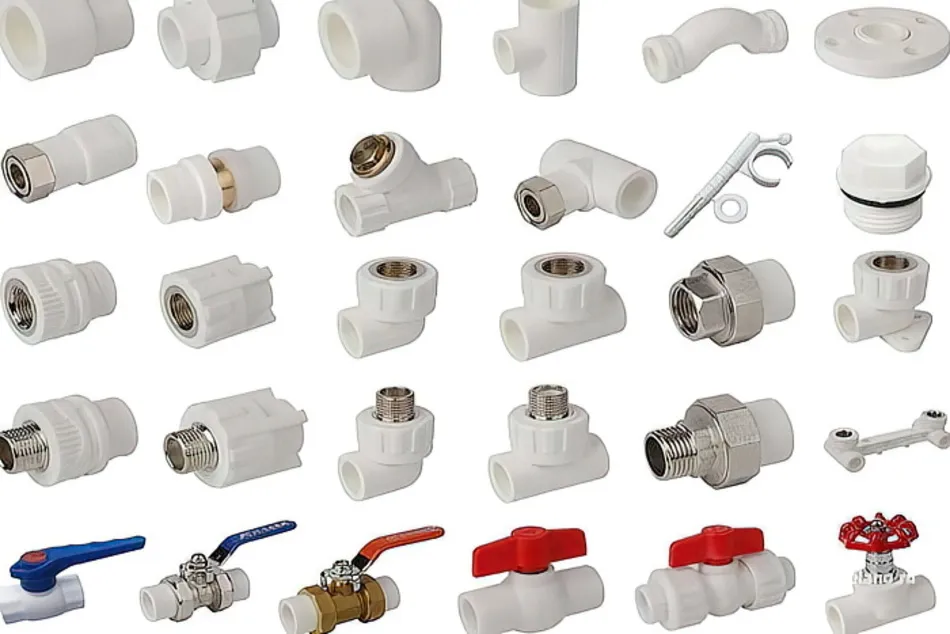

Фитинги для полипропиленовых труб: виды и разновидности

Разница в том, что в маркировке указывается диаметр трубы, для которой эти элементы предназначены. Так что никакого подбора по размерам вам не надо. Если вы используете трубу, скажем диаметром 25 мм, то просто берете фитинги с такой же маркировкой. Покупать лучше и то и другое одной фирмы. Тогда проблем не будет. Если пришлось взять изделия разных фирм, для уверенности «примеряйте» их. Возьмите отрезок трубы в магазин и проверьте совместимость. Входить должно без особых проблем, но плотно, без зазоров.
