На территории стран СНГ принято измерять размеры труб в миллиметрах (мм), однако иногда можно встретить указание размеров труб в дюймах. Чаще всего этот формат используется для описания труб импортного производства. Длину трубного проката измеряют в метрах…
При необходимости, можно также упомянуть «таблицу диаметров труб».
ДИАМЕТР СТАЛЬНЫХ ТРУБ

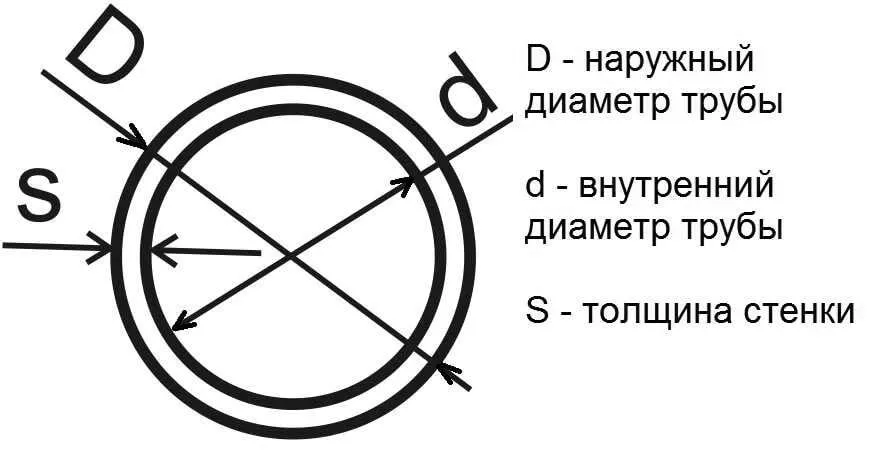

Диаметр стальной трубы определяется по:
- — внешнему диаметру для электросварных и бесшовных труб;
- — диаметру условного прохода для ВГП-труб.
- — Диаметр условного прохода (Ду или Dу) — внутренний диаметр труб.
- — Условный проход — условная величина, представляющая собой значение фактического внутреннего диатрема, округленного до ближайшего из стандартного ряда, и служит точкой отсчета для подбора размеров остальных деталей и оборудования. Его значение стандартизированного согласно ГОСТ 28338-89. Измеряется в дюймах или мм.
- — Внутренний диаметр — фактическая величина параметра, получаемая непосредственным измерением, как правило, указывается в мм;
- — Наружный диаметр труб (Дн или Dн) — фактический диаметр трубы с учетом толщины стенки, указывается в мм;.
- — Диаметр резьбы (G).
Размеры труб указываются в миллиметрах, но для трубы ВГП часто обозначают в дюймах («).
ТАБЛИЦА СООТВЕТСТВИЯ ДИАМЕТРОВ ТРУБ В ММ И ДЮЙМАХ
Условный проход трубы (Dy), мм |
Диаметр резьбы (G), дюйм |
Наружный диаметр трубы (Dн), мм |
||
Труба стальная водогазопроводная |
Труба стальная бесшовная |
Полимерная |
||
3/8″ |
||||
1/2″ |
21,3 |
|||
3/4″ |
26,8 |
|||
1″ |
33,5 |
|||
1 1/4″ |
42,3 |
|||
1 1/2″ |
||||
2″ |
||||
2 1/2″ |
75,5 |
|||
3″ |
88,5 |
|||
3 1/2″ |
||||
4″ |
||||
5″ |
||||
6″ |
РАЗМЕРЫ ВГП-ТРУБ ПО ГОСТ 3262-75
Основные размеры ВГП-трубы: 15 мм (1/2″ дюйма); 20 мм (3/4″); 25 мм (1″); 32 мм (1 1/4″ дюйм с четвертью); 40 мм (1 1/2″); 50 мм (2″). Существуют также следующие Ду: 10 мм, 65 мм, 80 мм, 90 мм, 100 мм и даже 125 мм — но они используются редко и, как правило, заменяются другими видами стальных труб (например, электросварной). Наиболее часто для стояков применяются трубы 3/4″, для внутренней разводки 1/2″.
РАЗМЕРЫ ЭЛЕКТРОСВАРНЫХ ТРУБ ПО ГОСТ 10704-91
Прямошовные электросварные трубы бывают следующих наружных диаметров (в миллиметрах): 10; 12; 13; 14; 16; 17; 17,5; 18; 19; 20; 21,3; 22; 24; 25; 26; 28; 30; 32; 33; 33,7; 36; 38; 40; 42; 43; 45; 48; 51. При диаметре до 57 мм используется ВГП труба соответствующего размера. Наиболее популярны прямошовные трубы по ГОСТ 10704-91 размером от 57 мм и выше. Их основные диаметры: 57; 60; 63,5; 76; 89; 102; 108; 114; 127; 133; 140; 146; 159; 168; 178; 193; 219; 245; 273; 325; 377; 426; 530.
РАЗМЕРЫ СВАРНЫХ ТРУБ ДЛЯ ГАЗО- И НЕФТЕПРОВОДОВ ПО ГОСТ 20295-85
Начинаются с диаметра 159 мм и до 530 мм идут с такими же размерами, как и трубы по ГОСТ 10704-91. Основные более крупные диаметры (в миллиметрах): 630, 720, 820, 1020,1220, 1420.
РАЗМЕР ГОРЯЧЕКАТАНЫХ БЕСШОВНЫХ ТРУБ ПО ГОСТ 8732-78
Часто используемые диаметры бесшовных горячедеформированных труб (мм): 32; 38; 42; 45; 51; 54; 57; 60; 63,5; 68; 70; 73; 76; 83; 89; 95; 102; 108; 114; 121; 127; 133; 140; 146; 152; 159; 168; 180; 194; 203; 219; 245; 273; 325; 351; 426.
Заводы производители могут изготавливать любые размеры труб по требованию заказчика.
ВНУТРЕННИЕ ДИАМЕТРЫ ТРУБ
Согласно стандартному ряду, принятому в большинстве стран, трубы имеют следующие внутренний диаметр, измеряемый в мм: 6, 10, 15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 200 и т.д.
При монтаже системы из стальных труб для жилых зданий обычно используют трубы с размером внутреннего диаметра Dу = 15, 20 и 32 мм.
НАРУЖНЫЕ ДИАМЕТРЫ ТРУБ И ТОЛЩИНА СТЕНКИ ТРУБ
Наружный диаметр, Dн мм |
Толщина стенки, мм |
||
Трубы стальные водогазопроводные ГОСТ 3262-75 |
|||
2,8 |
|||
2,8 |
|||
3,2 |
|||
3,2 |
|||
3,5 |
|||
3,5 |
|||
Трубы стальные электросварные ГОСТ 10704-91, ГОСТ 10705-80 |
|||
3,5 |
|||
3,5 |
|||
3,5 |
4,0 |
||
3,5 |
4,0 |
||
3,5 |
4,0 |
||
4,0 |
4,5 |
||
4,0 |
4,5 |
||
4,5 |
5,0 |
6,0 |
Условный проход | Наружный диаметр | Толщина стенки труб | ||
легких | обыкновенных | усиленных | ||
6 | 10,2 | 1,8 | 2,0 | 2,5 |
8 | 13,5 | 2,0 | 2,2 | 2,8 |
10 | 17,0 | 2,0 | 2,2 | 2,8 |
15 | 21,3 | 2,35 | — | — |
15 | 21,3 | 2,5 | 2,8 | 3,2 |
20 | 26,8 | 2,35 | — | — |
20 | 26,8 | 2,5 | 2,8 | 3,2 |
25 | 33,5 | 2,8 | 3,2 | 4,0 |
32 | 42,3 | 2,8 | 3,2 | 4,0 |
40 | 48,0 | 3,0 | 3,5 | 4,0 |
50 | 60,0 | 3,0 | 3,5 | 4,5 |
65 | 75,5 | 3,2 | 4,0 | 4,5 |
80 | 88,5 | 3,5 | 4,0 | 4,5 |
90 | 3,5 | 4,0 | 4,5 | |
100 | 4,0 | 4,5 | 5,0 | |
125 | 4,0 | 4,5 | 5,5 | |
150 | 4,0 | 4,5 | 5,5 |
Как рассчитать уклон трубы канализации?
Для того чтобы рассчитать необходимый уклон трубы канализации, необходимо учитывать несколько факторов:
-
Максимальный расход сточных вод — он определяется исходя из количества людей, проживающих или работающих в здании, а также типа помещения.
-
Диаметр трубы — он должен быть достаточным для того, чтобы обеспечить свободное движение сточных вод.
-
Тип материала трубы — это может влиять на требуемый уклон.
-
Местные строительные нормы и правила.
Обычно уклон трубы канализации должен быть не менее 2% (или около 20 мм на 1 м длины трубы), что позволит обеспечить свободный поток сточных вод и предотвратить засорение труб. Если же длина трубы превышает 10 метров, то уклон должен быть увеличен до 3% (или около 30 мм на 1 м длины трубы).
Рассчитать точный уклон трубы канализации можно при помощи специальных формул, учитывающих факторы, перечисленные выше. Однако в большинстве случаев можно использовать справочные таблицы, которые позволяют быстро определить необходимый уклон в зависимости от диаметра трубы и максимального расхода сточных вод.
