Дюйм (русское обозначение: дюйм; международное: inch, in или ″ — двойной штрих; от нидерл. duim — большой палец) — неметрическая единица измерения расстояния и длины в некоторых системах мер[1][2][3]. В настоящее время под дюймом обычно подразумевают используемый в США английский дюйм (англ. inch), в точности равный 2,54 см.

Международная организация законодательной метрологии (МОЗМ) в своих рекомендациях относит дюйм к тем единицам измерения, «которые должны быть изъяты из обращения как можно скорее там, где они используются в настоящее время, и которые не должны вводиться, если они не используются»[4].

В Российской Федерации дюйм допускается к применению в качестве внесистемной единицы без ограничения срока с областью применения «промышленность»[2].

• История
  • 1.1 Дюймы разных стран
• В технике
  • 2.1 Видиконовский дюйм
  • 2.2 Диаметр труб
• В картографии
• См. также
• Литература
• Примечания
• Ссылки

История

Обычно считается, что дюйм изначально был определён как ширина большого пальца[5]. Согласно другим легендам, дюйм был определён как 1⁄36 ч

Дюйм является мерой длины, которая, по версии историков, изначально была определена как расстояние от кончика носа до кончика большого пальца вытянутой впереди руки у короля Англии Генриха I. Также существует предположение о том, что длина дюйма могла быть связана с длиной его меча.

Ещё одно предание связывает определение дюйма («законный дюйм») с длиной трёх сухих ячменных зёрен, вынутых из средней части колоса и приставленных одно к другому своими концами, что было определено актом короля Эдуарда I[6]. В английском быту и теперь употребляется мера «ячменное зерно» (англ. barleycorn), равное одной трети дюйма. Здесь важно отметить, что обычно дюймы обозначают целыми числами и обыкновенными дробями (со знаменателями 2, 4, 8, 16), а не десятичными дробями.

Исторически — ширина большого пальца руки взрослого мужчины[5]. Обычно дюйм равен 1⁄12 или 1⁄10 («десятичный дюйм») фута соответствующей страны (в русской и английской системах мер 1 дюйм = 10 линий («большая линия»)). Слово «дюйм» введено в русский язык Петром I в самом начале XVIII века.

В России были наиболее известны английские дюймы (в том числе и под названием из языка-оригинала: инш (устар.), инч (устар., а также совр. жаргон) и французский дюйм; первый чаще применялся в науке и технике, второй — в типографике. По старой русской системе мер: 1 дюйм (равный английскому) = 10 линий = 100 точек = 4/7 вершка = 1⁄12 фута (равных английским) = 1⁄28 аршина = 1⁄84 сажени = версты, однако в быту использовались преимущественно не футы и дюймы, а соразмерные им аршины (= 7⁄3 фута) и вершки (= 7⁄4 дюйма). Параллельно с определением русского дюйма через английский в начале XX века существовало (также узаконенное) соотношение дюйма с метрическими единицами длины: 1 дюйм = 25,39954 мм[7].

После перехода СССР на метрическую систему дюймы применялись ограниченно: в магистралях водоснабжения и газа дюймовое исчисление (с использованием целократных дюйму долей) осталось для диаметров и шага трубной резьбы[8][9]; неофициально выражались некоторые калибры артиллерии (наиболее известны «трёхдюймовки» — орудия калибра 76,2 мм), стрелкового оружия («трёхлинейки» — 7,62 мм), длина гвоздей, толщина досок и величина некоторых других предметов, хотя фактические значения размеров различных технических изделий довольно часто в дюймах (либо других единицах старой системы) выражались более круглыми числами, чем в метрической системе.

Дюймы разных стран

Австро-Венгрия

Венский дюйм = 2,6340278 см.

Великобритания

Английский дюйм или имперский дюйм (англ. inch от лат. uncia — 1⁄12 часть) с 1958 года приравнивается точно к 2,54 см. Ранее пересчитывался в метрическую систему по-другому:

• 1819 — 1000000/393694 см ≈ 2,5400438 см;
• 1895 — 2,5399978 см;
• 1922 — 2,5399956 см;
• 1932 — 2,5399950 см;
• 1947 — 2,5399931 см.

В английской системе мер 1 дюйм = 12 линий = 72 точки = 1⁄12 фута = 1⁄36 ярда.

Германия

• Бавария: 2,43216 см или 2,918592 см («десятичный дюйм»);
• Баден: 3 см (1810);
• Пруссия: 2,61545 см (1755), 3,76625 см («десятичный дюйм», 1816);
• Рейнский союз: 2,61541 см;
• Саксония: 2,36 см.

Испания

1 pulgada = 2,32166 см.

Квебек

Использовался французский дюйм, но с 1985 года значение изменено: 2,707005 см.

Китай

1 цунь = 1⁄30 м ≈ 3,33333 см.

Мексика

1 pulgada = 2,3278 см.

Остзейские губернии

Наряду с рейнскими дюймами (см. выше, в разделе о Германии), применялись:

• курляндский дюйм ≈ 3,36 см;
• рижский дюйм ≈ 2,24 см;
• ревельский дюйм ≈ 2,6715 см.

Речь Посполитая, Польша, Великое Княжество Литовское

• старопольский или коронный дюйм (до 1819 года) ≈ 2,48 см;
• новопольский дюйм (1819—1849) = ровно 2,4 см;
• вроцлавский (бреславский, силезский) дюйм = 2,742 см;
• старый литовский дюйм ≈ 2,7076 см.

Рио-де-Ла-Плата

1 pulgada ≈ 2,547 см.

Современная рулетка в США (Inch+CM)

США

Как и в Великобритании, с 1958 года американский дюйм приравнивается к 2,54 см — для отличия от остальных эта единица называется международный дюйм. Ранее (с 1866 года) был равен 2,54000508 см (точнее, 10000/3937 см); иногда это старое значение используется и ныне под названием геодезический дюйм.

Калибр стрелкового оружия в США принято измерять в сотых долях дюйма, (в Великобритании — традиционно в тысячных долях). Например, знаменитый 45-й калибр — это 0,45 дюйма (или 11,43 мм); 30-й — это 0,30 дюйма (или 7,62 мм); 50-й — это 0,50 дюйма (или 12,7 мм), и т. д.

Франция

Французский дюйм (фр. pouce — большой палец), известный также под названиями парижский дюйм и королевский дюйм, был равен 75 000⁄27 706 см, то есть приблизительно 2,706995 см. В старой парижской системе мер 1 дюйм = 12 линий = 144 точки = 1⁄12 фута = локтя = 1/72 туаза.

На делениях французского дюйма основаны единицы типометрической системы Дидо, принятой в русском типографском деле.

Япония

1 сун = 1⁄33 м ≈ 3,03 см

В технике

В последние годы под влиянием американской техники и технической терминологии дюймы употребляются в русском языке существенно чаще. В частности, в них выражается размер различных компьютерных деталей, узлов и принадлежностей: дискет, дисков, экрана телевизоров, дисплеев (монитор) и т. п. В точках на дюйм (dpi) и линиях на дюйм (lpi) измеряется разрешающая способность различных устройств графического ввода-вывода. Диагональ экрана бытовых приёмников телевизионного вещания, во времена СССР измерявшаяся только в сантиметрах, теперь часто указывается в дюймах.

Диаметр колёсных дисков автомобилей и мотоциклов, ободьев горных велосипедов и круизеров также традиционно измеряется в дюймах, в то время как размерность шин и параметры крепежа, а также ободья шоссейных, кроссовых и гибридных велосипедов — в метрической системе. Также в дюймах измеряется диаметр громкоговорителей.

В современной типографике кроме французского применяется и английский дюйм, особенно в компьютерах. Размеры шрифтов измеряются в пунктах, 72-х долях дюйма.

Видиконовский дюйм

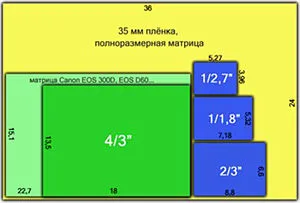

Размеры матриц фотоаппаратов в дюймах

Равен ⅔ обычного дюйма или примерно 16,93 мм[источник не указан 1368 дней]. Чаще всего его применяют для измерения диагонали матрицы цифровых фотоаппаратов.

К примеру, 1/2,7″ — единица, делённая на 2,7 и умноженная на 16,93 мм, то есть 6,27 мм.

Диаметр труб

Традиционное обозначение диаметров водо- и газопроводных труб в дюймах не выражает непосредственно ни наружный, ни внутренний диаметры труб[10]. Такое обозначение более близко к обозначению условного прохода трубопроводных элементов, который может выражаться как в англо-американской дюймовой, так и в метрической европейской системе[11]. Тем не менее, не существует какой-либо формулы для перевода «трубных дюймов» в миллиметры или в «обычные» дюймы с целью узнать действительный наружный или внутренний диаметр трубы. Условный проход в метрической системе тоже слабо связан с геометрическим диаметром труб[10]. Для однозначного сопоставления условного дюймового диаметра стандартному наружному диаметру трубы и диаметрам трубной резьбы необходимо пользоваться справочной литературой и нормативной документацией.

ГОСТ 3262[12] устанавливает технические условия на стальные трубы, применяемые для водопроводов и газопроводов, но он не нормирует и не обозначает диаметр труб в дюймах. При нарезке трубной резьбы необходимо руководствоваться ГОСТ 6357[8], который устанавливает основные размеры трубной цилиндрической резьбы в миллиметрах, но использует обозначение размера резьбы в дюймах. Таким образом, для установления соответствия между дюймовым размером трубы и её действительным геометрическим диаметром необходимо сопоставление данных, приведенных в этих двух стандартах.

К примеру, наружный диаметр ½» трубы в соответствии с ГОСТами равен 21,3 мм, а 5″ трубы — 140,0 мм. При попытке вычислить пересчётный коэффициент обнаруживается, что «трубные дюймы» — больше стандартного значения 25,4 мм и «разные» для разных диаметров трубы.

Приведенная таблица построена на основе упомянутых выше ГОСТов, но не претендует на полноту и не может служить заменой официальной нормативной документации.

В картографии

Карты России XVIII — начала XX века имели масштаб в вёрстах в дюйме (или в английском дюйме).

Масштаб дюймовых карт:

• 10 вёрст в дюйме (десятиверстовка/десятивёрстка) — 1:420 000, или в 1 см 4,2 км.
• 5 вёрст в дюйме (пятиверстовка/пятивёрстка) — 1:210 000, или в 1 см 2.1 км.
• 3 версты в дюйме (трёхверстовка/трёхвёрстка) — 1:126 000, или в 1 см 1,26 км.
• 2 версты в дюйме (двухверстовка/двухвёрстка) — 1:84 000, или в 1 см 0,84 км.
• 1 верста в дюйме (верстовка/вёрстка) — 1:42 000, или в 1 см 0,42 км.

См. также

• Дюймовочка — сказочный персонаж (дословно — размером с дюйм)
• Nine Inch Nails — рок-группа (дословно — девятидюймовые гвозди)
• Вершок
• Асба

Литература

• Дюйм // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
• Дюйм // Большая советская энциклопедия : [в 30 т.] / гл. ред. А. М. Прохоров. — 3-е изд. — М. : Советская энциклопедия, 1969—1978.
• Дюйм // Крюковских А. Словарь исторических терминов, 1998 г.
• Карпушина Н. Рукотворные мерки // Математика в школе. — 2008. — № 7.

Примечания

1. ↑ Деньгуб В. М., Смирнов В. Г. Единицы величин. Словарь-справочник. — М.: Издательство стандартов, 1990. — С. 50. — 240 с. — ISBN 5-7050-0118-5.
2. ↑ 1 2 «Положение о единицах величин, допускаемых к применению в Российской Федерации». Утверждено Постановлением Правительства РФ от 31 октября 2009 г. № 879.
3. ↑ Дюйм // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
4. ↑ Международный документ МОЗМ D2. Узаконенные (официально допущенные к применению) единицы измерений. Приложение В.
5. ↑ 1 2 Дюйм // Толковый словарь живого великорусского языка : в 4 т. / авт.-сост. В. И. Даль. — 2-е изд. — СПб. : Типография М. О. Вольфа, 1880—1882.
6. ↑ Ирина Винокурова. Хлебная метрология // Техника — молодёжи. — 2011. — № 7 (июль). — С. 49.
7. ↑ Петрушевский Ф. Ф. Таблицы для перевода метрических (десятичных) мер в русские и русских — в метрические // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.
8. ↑ 1 2 3 4 ГОСТ 6357-81 Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая (рус.). Федеральное агентство по техническому регулированию и метрологии. — «Настоящий стандарт распространяется на трубную цилиндрическую резьбу, применяемую в цилиндрических резьбовых соединениях, а также в соединениях внутренней цилиндрической резьбы с наружной конической резьбой по ГОСТ 6211, и устанавливает профиль, основные размеры и допуски резьбы». Проверено 9 апреля 2012. Архивировано 22 июня 2012 года.
9. ↑ Метрологические параметры труб по ГОСТ 3262-75 (недоступная ссылка).
10. ↑ 1 2 «Nominal Pipe Size» and DN — «Diamètre Nominal» (англ.). EngineeringToolbox.com. — «Трубы обозначаются „номинальными“ или „торговыми“ наименованиями, которые слабо связаны с действительными размерами. Например, внутренний диаметр двухдюймовой оцинкованной стальной трубы составляет около 2⅛ дюйма, а её наружный диаметр — около 2⅝ дюйма.
    В сантехнике размер трубы характеризуется её условным проходом — NPS (англ.)русск. или „номинальным диаметром трубы“. Метрический эквивалент называется DN или фр. diamètre nominal. Метрические обозначения соответствуют практике употребления Международной организации по стандартизации (ИСО) и применяются ко всем трубам для водопроводно-канализационной сети, природного газа, печного топлива и к разнообразным трубам, применяемым в зданиях». Проверено 9 апреля 2012. Архивировано 27 мая 2012 года.
11. ↑ См. также: Nominal Pipe Size (англ.)русск. (англ.)
12. ↑ 1 2 3 ГОСТ 3262-75 Трубы стальные водогазопроводные. Технические условия (рус.). Федеральное агентство по техническому регулированию и метрологии. — «Настоящий стандарт распространяется на неоцинкованные и оцинкованные стальные сварные трубы с нарезанной или накатанной цилиндрической резьбой и без резьбы, применяемые для водопроводов и газопроводов, систем отопления, а также для деталей водопроводных и газопроводных конструкций». Проверено 10 апреля 2012. Архивировано 22 июня 2012 года.

Ссылки

• Петрушевский Ф. Ф. Таблицы для перевода метрических (десятичных) мер в русские и русских — в метрические // Энциклопедический словарь Брокгауза и Ефрона : в 86 т. (82 т. и 4 доп.). — СПб., 1890—1907.

Как обозначить резьбу?

Резьба — это процесс создания резьбовых соединений или резьбовых отверстий на поверхности детали. Резьба может быть обозначена несколькими способами, в зависимости от предпочтений и требований к конкретной ситуации.

Один из самых распространенных способов обозначения резьбы — это указание диаметра резьбы и шага. Диаметр резьбы обычно обозначается в миллиметрах (например, М6, где 6 — это диаметр резьбы в мм), а шаг — это расстояние между соседними витками резьбы (например, М6х1, где 1 — это шаг резьбы в мм).

Также резьба может быть обозначена буквенно-цифровыми обозначениями, например, G1/2, где G означает цилиндрическую резьбу, а 1/2 — диаметр резьбы в дюймах.

Если нужно обозначить резьбу на чертеже, то обычно используют специальные символы, такие как треугольник или круг с соответствующими цифрами внутри, которые указывают на диаметр и шаг резьбы.
