Измерение диаметра водопроводных труб: всё, что нужно знать о том, как определить размер снаружи и внутри.

Водоснабжение

Ассортимент водопроводных труб включает в себя изделия разнообразных размеров. Чтобы избежать неприятной ситуации, когда приобретенные детали не соответствуют уже установленным по сечению или другим параметрам, каждому специалисту в области сантехники важно знать не только наиболее распространенные диаметры труб, но и уметь точно их измерять.

Габариты сантехнического оборудования

Основные параметры

Перед тем как анализировать размерный ряд водогазопроводных изделий, который приводится в соответствующих ГОСТах и СНиПах, необходимо осознать, какими параметрами мы будем оперировать.

При измерении данных деталей нам пригодятся следующие величины:

• Д – диаметр. Представляет собой расстояние между наиболее удаленными друг от друга точками на наружной поверхности.
• Ду – условный проход. Величина условного прохода равна диаметру внутреннего канала трубы, округленного с определенной степенью точности до стандартного значения.

Обратите внимание! В интернациональной маркировке для обозначения наружного диаметра и условного прохода употребляются знаки D и Dn соответственно.

• s -толщина стены. Чем выше это значение, тем более прочной будет конструкция, и тем большее давление выдержит труба.

Помимо этого, дабы полностью оценить возможности той либо другой модели, используется так именуемое стандартное соотношение размеров – SDR. Эта величина высчитывается по формуле:

SDR = D/s

В большинстве случаев, величину SDR округляют до табличных значений, что позволяет без проблем подобрать материал с нужной сопротивляемостью внутреннему давлению.

Дюймы либо миллиметры?

Еще одним серьёзным моментом есть определение соотношение между метрическими и дюймовыми размерами труб. Казалось бы, нет ничего несложнее – достаточно умножить диаметр трубы в дюймах на величину одного дюйма (приблизительно 25,4 мм) и мы возьмём необходимый итог, но на практике все пара сложнее.

Все дело в том, что дюймы характеризуют трубную резьбу, которая нарезается по наружному диаметру, а при подборе труб (особенно в то время, когда производится замена железных изделий пластиковыми) серьёзен диаметр внутренний.

Так что опытные сантехники применяют стандартные соотношения:

• Водопроводная труба 1 2 дюйма – условный проход 15 мм, наружный диаметр от 20 до 22 мм.
• Водопроводная труба 3 4 –проход в 20 мм, наружное сечение от 25 до 27 мм.
• Дюймовое изделие – 25 и 32 мм соответственно.
• Водопроводная труба 1 1 2 – условный проход в 40 мм, в зависимости от толщины стены может иметь диаметр от 45 до 50 мм.

Кроме этого в нашей статье приводятся таблицы соотношений дюймовых и метрических габаритов чаще всего применяемых в работе труб.

Пропускная свойство

Время от времени для подбора деталей, применяемых при прокладке коммуникаций, требуется узнать пропускную свойство трубы определенного диаметра.

Эта величина показывает, какой количество жидкости может пройти по внутреннему каналу за единицу времени, и зависит от следующих факторов:

• Материал, из которого изготовлена труба.
• Форма изделия (круглая/профильная).
• Диаметр условного прохода.
• Неспециализированная протяженность контура.
• Наличие уклона и его степень.
• Давление в системе.

Для расчета данной величины в большинстве случаев употребляются достаточно громоздкие формулы, потому сантехники в большинстве случаев или используют стандартные, проверенные временем решения, или применяют табличные значения. Так, в соответствии с таковой таблице, пропускная свойство водопроводной трубы 100 мм при скорости движения жидкости в 0,3 м/с и давлении в 90 Па/м будет равна примерно 30 тыс. кг/ч.

Обратите внимание! Дабы не проводить вычисления своими руками, возможно скачать особую программу-калькулятор.

Методики обмера дома

Провести замер трубы своими руками возможно несколькими методами:

• В случае если изделие имеет большой диаметр, то несложнее всего воспользоваться гибкой мерной лентой (превосходно подойдет портновский метр). Оборачиваем ленту около трубы и замеряем длину окружности в самой широкой части. После этого вычисляем диаметр, поделив длину окружности на число «Пи», примерно равное 3,1416.

Обратите внимание! Потому, что в быту употребляются стандартизированные детали, то инструкция рекомендует длину окружности на 3: точность будет в полной мере достаточной.

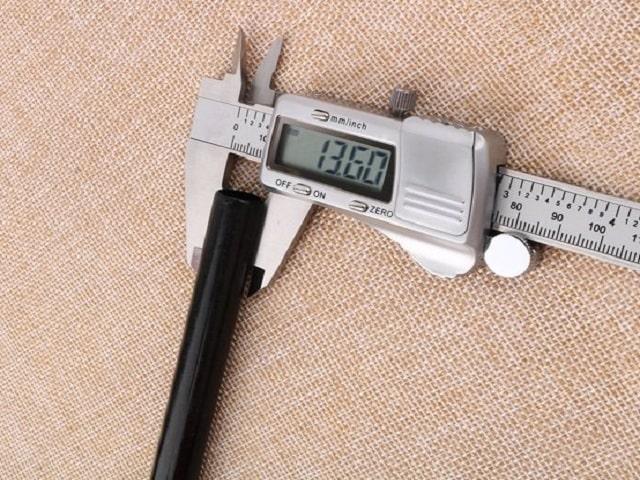

• Для работы с трубами малого диаметра возможно применять штангенциркуль либо микрометр. Если вы сталкиваетесь с подобными задачами на постоянной базе, то лучше купить модель с электронным дисплеем: цена у нее немного выше, чем у стандартных измерительных устройств, но и пользоваться ей несравнимо эргономичнее.
• Посредством штангенциркуля кроме этого возможно выяснить внутренний диаметр изделия. Для этого на срезе в нескольких местах замеряем толщину стены, вычисляем среднее значение этого параметра и два раза вычитаем его из установленной величины наружного диаметра.

• Наконец, для решения поставленной задачи возможно воспользоваться графическими программами. К трубе, которую необходимо измерить, прикладываем или линейку, или объект с заблаговременно известными размерами (к примеру, спичечный коробок). Изделие фотографируем, а после этого посредством компьютерных программ соотносим габариты эталона с габаритами трубы.

Обратите внимание! Значительно чаще эту методику используют для масштабных объектов, и для труб, доступ к каким взять весьма сложно.

Вывод

Определить, какое изделие перед нами — водопроводная труба 50 мм, 60 мм либо 1 1/2 дюйма – возможно несколькими методами. И чем правильнее мы проведем замеры, тем выше будет возможность, что для соединения либо замены будет подобрана подходящая деталь. Более детально ознакомиться с правилами измерения трубной продукции возможно на видео в данной статье.

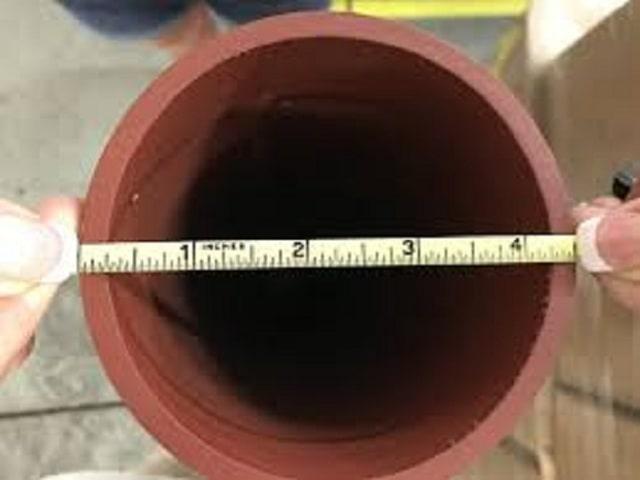

Как считается диаметр трубы снаружи или внутри?

Диаметр трубы обычно измеряется снаружи. Это значит, что при измерении диаметра нужно измерять расстояние между двумя точками на наружной поверхности трубы, проходящими через центр трубы. Измерения внутреннего диаметра также могут быть проведены, но они могут быть более сложными, так как требуют использования инструмента, который можно поместить внутрь трубы.
