Как узнать диаметр трубы с помощью рулетки — видеоинструкция.

Не знаете, как точно определить диаметр трубы? Мы представляем вашему вниманию видеоинструкцию «Как узнать диаметр трубы с помощью рулетки». Узнайте легкий и надежный способ измерения, который пригодится вам в различных ситуациях. Не упустите возможность научиться этому полезному навыку!

При проведении ремонта отопления, водопровода или канализации в доме часто нужно знать диаметр трубы. Например, при замене отрезка трубной магистрали любого назначения врезать в нее трубу другого размера, а тем более из другого материала проблематично, а иногда и невозможно, но как измерить диаметр трубы, знает не каждый хозяин.

Без измерительного инструментария здесь обойтись не получится, так как приблизительный результат никого не устроит. Можно воспользоваться линейкой-циркометром или лазерными измерительными приборами, но этот выход, скорее всего, предназначен для профессиональной деятельности, а как определить размер окружности трубы, если измерение будет одноразовым? Для этого идут в ход подручные приспособления.

Самостоятельное измерение диаметра трубы

1. Разновидности параметров и измерений
2. Измерение маленьких и больших изделий
3. Дистанционный замер параметра
4. Измерение внутреннего диаметра
5. Контроль параметров в промышленности

Разновидности параметров и измерений

Теория вопроса состоит в том, что размер окружности не всегда отображается в сантиметрах, да и система измерения может быть не линейной (метрической), а дюймовой. Один дюйм – это 2,54 см. Но это не все: любой размер трубы имеет наружное и внутреннее значение параметра, и узнать эти величины можно в домашних условиях чаще всего только измерением детали.

Внутренний параметр Dвнутр – это математическое отражение пропускной нагрузки отверстия трубы. Для работы с трубами в плане монтажа или ремонта трассы более важно будет значение наружного Dнар, так как в сравнении с этим параметром выбирается резьба и тип резьбового соединения при сочленении изделий. Разный материал – это разная толщина стенок изделия, а значит, и разные значения окружности, параметры которых в каждом конкретном случае нужно будет узнавать отдельно.

Разные измерительные стандарты

Общедоступные методики, которые позволяют в домашних условиях провести измерение Ø труб, это:

1. Штангенциркуль (раньше любой уважающий себя хозяин имел такой инструмент);
2. Гибкая синтетическая линейка, швейный сантиметр или мягкая рулетка.

Кроме инструмента, нужно знать значение π – оно равняется 3,1415, и иметь под рукой любой калькулятор. Перечисленными инструментами измеряется не только Ø сантехнических, водных, газовых или сточных трубопроводов, но и диаметры любых остальных цилиндрических изделий и узлов: архитектурных колонн, стержней гладкой арматуры, пилястров, и др. Для пользования рулеткой или мягкой синтетической линейкой необходимо провести только одно измерение – замерить общую длину измеряемого круга, для чего оборачивают рулетку вокруг изделия, и полученный результат по шкале приспособления делят на число π. Это и будет Ø элемента, выраженном в сантиметрах.

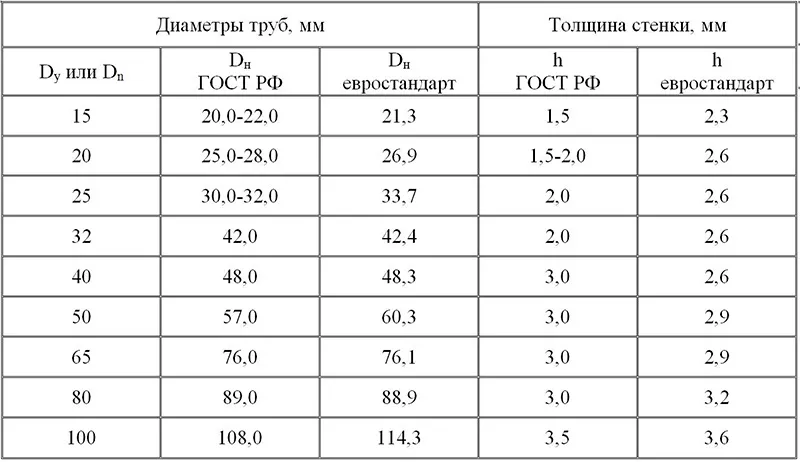

Условные диаметры

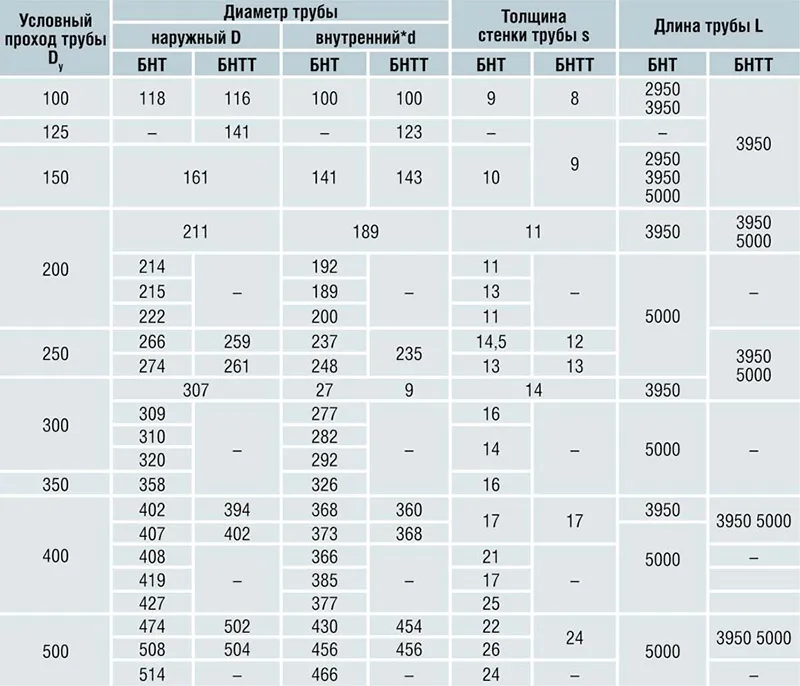

Если кому-то необходимо получить значение Ø в дюймах (такой подход актуален для водопроводов или газопроводов), то ранее полученный в сантиметрах результат умножают на коэффициент 0,398. Если же требуется обратный перевод – из дюймов в сантиметры – то берется коэффициент 2,54. Ниже представлена таблица классификации металлических цилиндрических изделий по внешнему Ø (Dнар):

Измерение маленьких и больших изделий

В домашнем хозяйстве проще всего пользоваться штангенциркулем, если элемент доступен для измерения. Им можно измерить трубу Ø до 150 мм. Инструмент прикладывается к торцу изделия, измерительные ножки плотно прижимаются к внешним стенкам изделия, результат считывается по шкале. Если трасса недоступна, то штангенциркуль прижимается не к торцу изделия, а к боковой плоскости перпендикулярно к самому изделию.

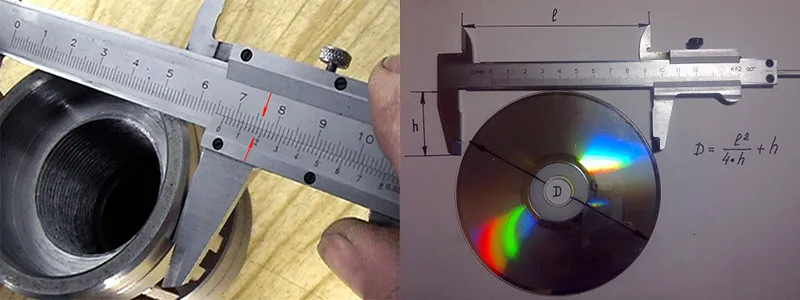

Измерение штангенциркулем

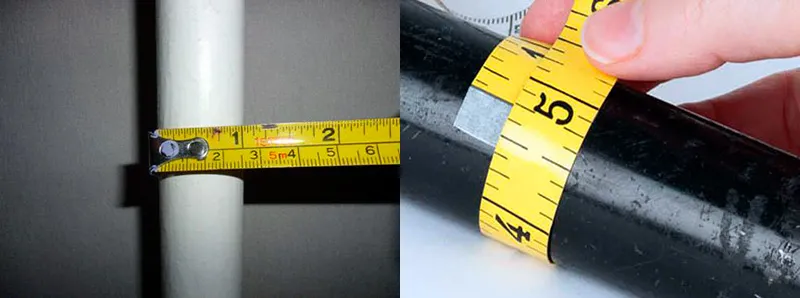

Большой диаметр меряется при помощи рулетки или гибкого шнура – замеряют длину круга изделия и рассчитывают сам диаметр.

Дистанционный замер параметра

Если нет ничего под рукой, или труба недоступна, измерить Ø можно при помощи телефона с камерой или электронного фотоаппарата. Метод основан на сравнении размеров: около трубы размещают предмет с известными габаритами, например, зажигалку (ее длина – 8 см), или монету, делают снимок, а диаметр вычисляют позже, или прямо на экране телефона (согласно табличным спецификациям ближайшего размера), или в компьютерной программе, например, в фотошопе.

Измерение внутреннего диаметра

Параметр Dвнутр изделия узнаётся по ее срезу тем же штангенциркулем. Реже применяют способ, при котором из Dнар отнимают толщину стенок трубы, умноженную на 2.

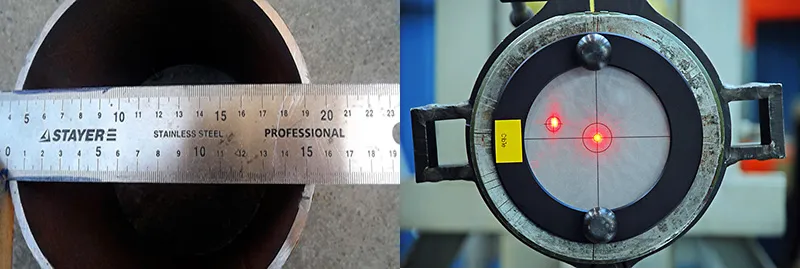

Измерение внутреннего диаметра

Контроль параметров в промышленности

В промышленном производстве Dнар больших трубных изделий измеряется незаменимой рулеткой, но формула для вычисления результата используется другая:

Dнар = L / π – 2∆p – 0,2 мм, где:

• L – длина окружности;
• Dнар – наружный диаметр трубы;
• ∆p – толщина линейки рулетки.

Отклонения (в нашем примере – 0,2 мм) часто выражают в %. Для изделий Ø 820-1020 мм предельно допустимое отклонение не должно быть ≤ 7%. Измеряют большие трубы в промышленности ультразвуковыми измерительными приборами.

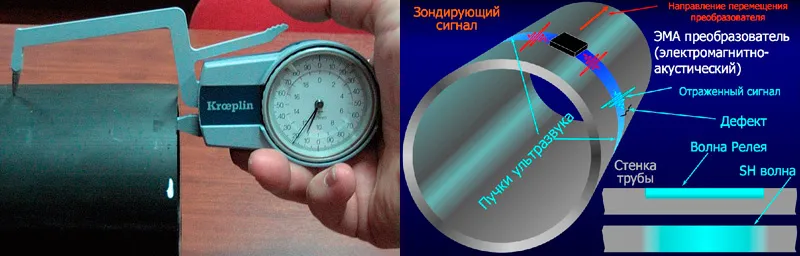

Контроль параметров

Толщина стенок труб большого диаметра в промышленности измеряется штангенциркулем. Предельно допустимое отклонение толщины стенки изделия от номинального параметра должно быть ≤ 5%. Кроме контроля диаметра, в промышленности регулируются кривизна и овальность изделий:

1. Кривизна предполагается ≤ 1,5 мм на 1 м. пог. Общая кривизна изделия – ≤ 0,15%;
2. Овальность – ≤ 0,8%-1%. Минимальный и максимальный диаметр овала получают измерением нутромером Dвнутр по перпендикулярным осям изделия.

Если необходимо измерить диаметр заменяемой трубы в домашнем трубопроводе, пользуются подручными приспособлениями.

Как посчитать средний диаметр трубы?

Средний диаметр трубы можно рассчитать по формуле:

d = (2 x A) / π,

где d — средний диаметр трубы, A — площадь поперечного сечения трубы.

Для рассчета площади поперечного сечения трубы, необходимо узнать ее форму. Если труба имеет круглое сечение, то площадь можно рассчитать по формуле:

A = (π x r²),

где A — площадь поперечного сечения трубы, r — радиус трубы.

Если труба имеет другую форму поперечного сечения, то необходимо выбрать соответствующую формулу для ее расчета.

Например, если труба имеет квадратное сечение, то площадь можно рассчитать по формуле:

A = a²,

где A — площадь поперечного сечения трубы, a — длина стороны квадрата (равная диаметру трубы для квадратной трубы).
