Линейка. Виды и устройство. Работа и применение. Особенности

Линейка – это элементарное измерительное средство, используемое также при черчении. Ее конструкция представляет собой узкую длинную пластину, на которой нанесена шкала с разметкой в миллиметрах, сантиметрах и метрах.

Если интересуют разновидности линеек для черчения, можно рассмотреть соответствующие варианты.

Разновидности линеек

Данный инструмент может быть в различном исполнении. Его форма подгоняется под определенные цели. Существует несколько конструкций линеек:

Обычная

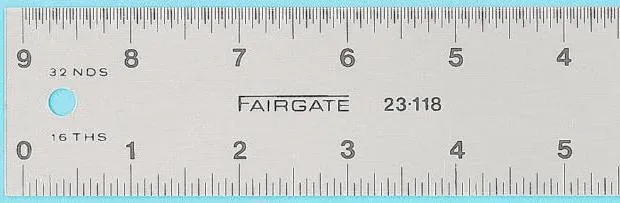

Представляет собой простейшую конструкцию. Такой инструмент продается в канцтоварах. Именно его используют школьники на уроках геометрии и черчения. Данный инструмент представляет собой тонкую полоску из металла, дерева или пластика. На одной стороне нанесена шкала в миллиметрах и сантиметрах, что позволяет измерять длину на коротких расстояниях. Зачастую противоположная прямой стороне часть выполнена в виде волны, для черчения волнистых линий. Длина обычных канцелярских линеек бывает 10, 15, 20, 25 и 30 см. Также специально для черчения иногда делают более длинные инструменты, подогнанные под параметры ватмана.

Проверочная

В машиностроении, а также на производстве станков и прочего оборудования, применяются проверочные линейки. Нередко они не имеют шкалы длины, поскольку их основная цель заключается в проверке ровности заготовок. Такой инструмент вплотную прикладывается к поверхности, и проводится визуальная оценка наличия на ней изгибов. Данные приборы делают исключительно из металла или прочного пластика, поскольку древесина при контакте с водой может выгибаться, поэтому рассчитывать на стопроцентное сохранение геометрии инструмента нельзя. Кроме этого, проверочные линейки являются более толстыми, поэтому не изгибаются так сильно, как обычные канцелярские.

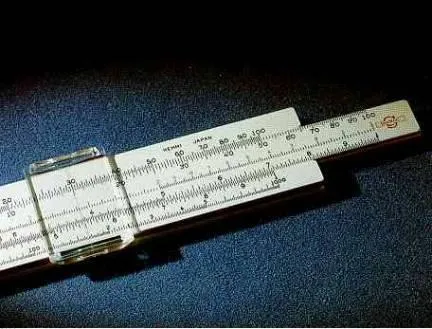

Логарифмическая

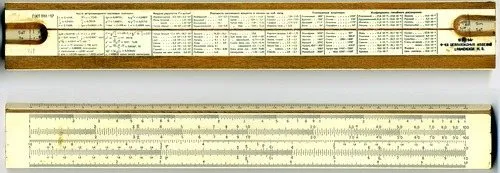

Представляет собой довольно необычную линейку, на поверхности которой нанесено множество отметок. Данный прибор может применяться не только для осуществления рисования ровных линий, но и для вычисления корня любого числа. Это линейка старой конструкции, которая уже практически не применяется благодаря появлению калькуляторов.

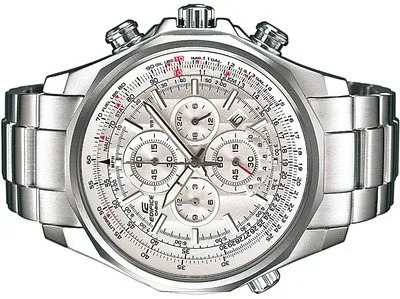

Такие линейки использовались до середины восьмидесятых годов прошлого века, после чего были вытеснены калькуляторами. Логарифмические линейки бывают вытянутыми в длину, а также выполненными в форме круга. Сейчас их практически не выпускают. На некоторых моделях швейцарских часов форма циферблата сделана в виде круглой логарифмической линейки. Нанесенная на часы разметка дает широкие возможности вычислений, кроме определения значения тригонометрических функций.

Линейка Дробышева

Это инструмент, который предназначен для построения координатной сетки. Она выполнена в виде стальной полосы с нанесенными прорезями, расстояние между которыми составляет 10 см. Они применяются для засечек карандашом. Используя данное устройство можно нанести сетку на ватман значительно быстрее, чем прикладывая обычную линейку. Эта конструкция была изобретена в 1925 году Федором Васильевичем Дробышевым, в честь которого и получила свое название. Сейчас этот прибор, так же как и логарифмическая линейка, ушел в прошлое и теперь интересует только коллекционеров, собирающих старинные вещи.

Лекало

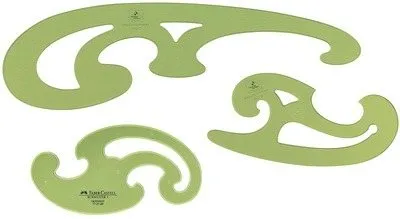

Это фигурная линейка, которая в большинстве случаев не имеет шкалы с разметкой. Инструмент представляет собой плоскую изогнутую волнами пластину. Она применяется в качестве шаблона для строения различных геометрических фигур, таких как парабола, эллипс, гипербола, а также спирали. С развитием компьютерной графики этот инструмент перестал использоваться инженерами, и сейчас применяется только дизайнерами одежды и швеями для создания выкроек ткани перед их сшиванием.

Транспортир

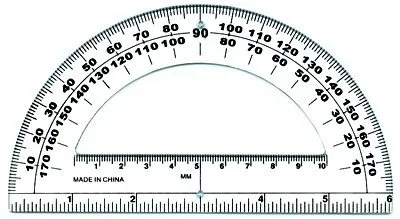

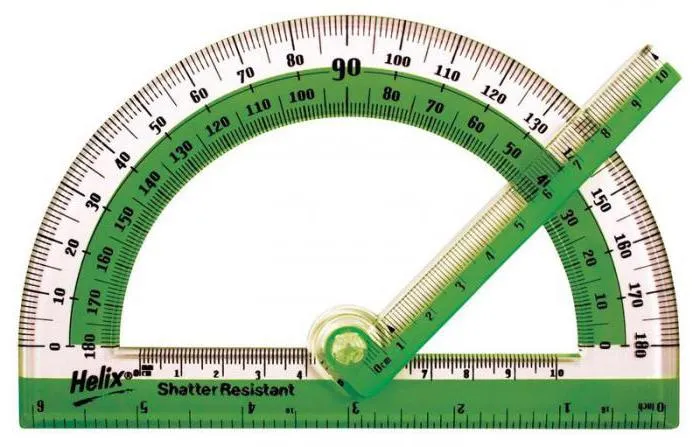

Это особая конструкция линейки, которая применяется для измерения углов в градусах. Прибор может иметь различную форму. Обычно он бывает круглым, полукруглым или треугольным. С помощью этого инструмента можно не только мерить углы, но и провести их постройку. На ровной части транспортира нанесена шкала как на обычной линейке, а также сделана разметка по кругу в градусах. Полукруглые модели имеют шкалу от 0 до 180, а полностью круглые от 0 до 360 градусов. По предположению инструмент был изобретен в древнем Вавилоне. Он является незаменимым в геометрии, а также применялся в корабельном деле для правильной прокладки маршрута судов. Транспортир по-прежнему остается актуальным, его можно встретить в любом канцелярском магазине. Ими пользуются школьники на уроках геометрии, а также архитекторы и инженеры.

Угловая

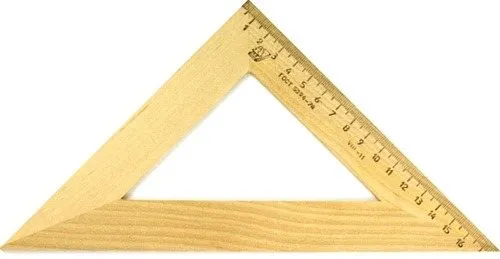

Угловая линейка, или угольник – это инструмент выполнен в виде прямоугольного треугольника. Он бывает двух видов. Первый сделан в форме равнобедренного треугольника, один угол которого равен 90, а два остальных по 45 градусов. Также бывают инструменты с углами 90, 30 и 60 градусов. Угольники применяются для построения углов при черчении, но только тех, в форме которых он сделан. Обычно такой инструмент используется для черчения с высокой точностью. С его помощью можно нанести перпендикулярные и параллельные прямые.

Угольник нашел свое применение не только в черчении, но и столярном деле. Столяры и плотники используют его для сборки мебели и прочих конструкций из дерева, когда требуется соблюсти угол 90 градусов между соединяемыми деталями. Столярный угольник является значительно больше, чем применяемый в черчении. Кроме этого, его конструкция значительно крепче, поскольку зачастую при сборке мебели линейка берет на себя функцию поддержки заготовок, поэтому хлипкая пластинка может деформироваться, что приведет к сбою правильного угла.

Название линеек для геометрии

Все, что нужно знать про чертежные инструменты

В данной статье мы поговорим, точнее, Вы почитаете, о разного рода инструментах для чертежей.

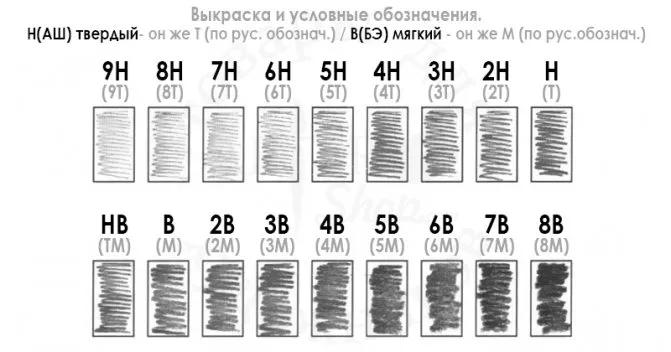

Сразу начнем с условных обозначение черно графитных карандашей:

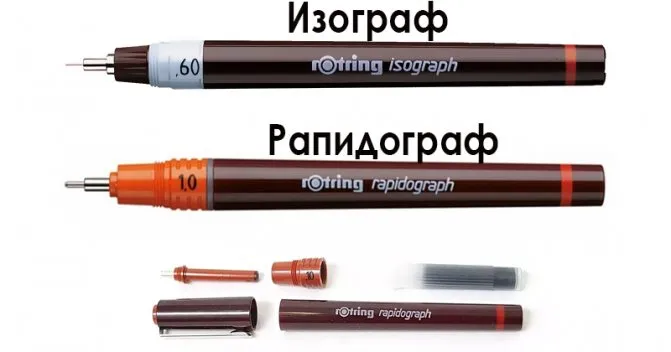

Раз уж пошла речь о начертании, перейдем к изографам и рапиДографам (слово с трудным произношением, обычно говорят рапиТограф).

Так как эти инструменты очень похожи внешне и по функционалу, мы их обобщим. Про различия этих инструментов Вы можете спросить в нашем художественном магазине у продавца, но забегая вперед скажу, что ИЗОГРАФ лучше. По сути, рапидограф/изограф — это высокоточная ручка с фиксированной толщиной линии для точных чертежных работ. Состоит рапиТограф/ИЗОГРАФ из резервуара с чернилами, системы подачи чернил и иглы. Данный инструмент не терпит некачественной туши, так что рекомендую заправлять их только фирменной (комплектной). Раз в месяц, Вам придётся разобрать этот инструмент и промыть. К слову к данным инструментам можно отнести и рейсфедер, но о нем мы поговорим дальше.

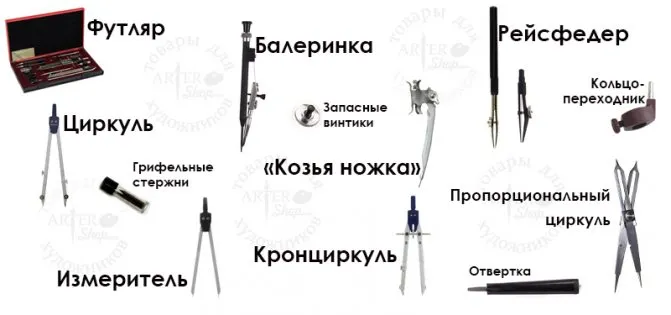

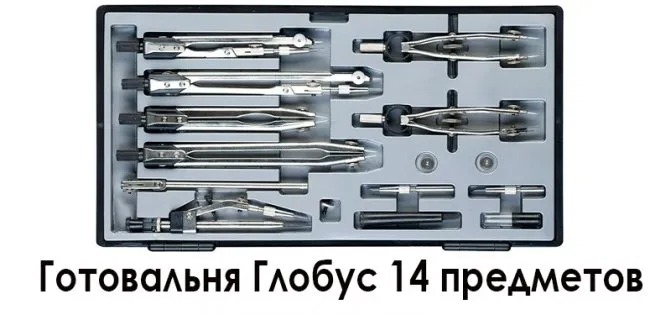

Собственно, готовальня — это набор чертежных инструментов, в частности разновидностей циркулей. На изображении ниже Вы найдете самые популярные инструменты из готовальни с подписанным названием.

Для удобства, выпишем все инструменты в столбик и добавим краткое описание каждому:

Выше указаны самые распространенные инструменты, которые есть в готовальнях. Что именно находится в готовальне можно узнать по маркировке.

Дочитав до этого места, вы наверняка устали от всех этих терминов и странных названий. Советую взять к экрану монитора чай и что-нибудь вкусное и продолжить изучать чертежные инструменты дальше.

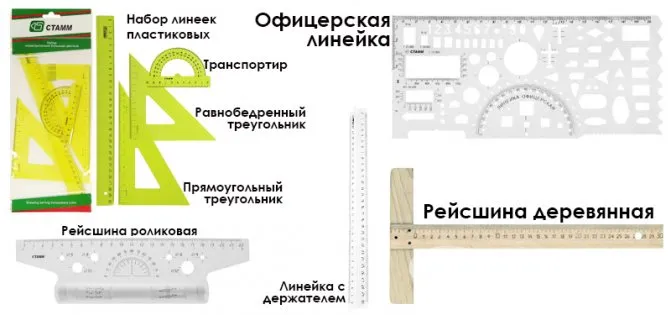

А этот раздел назовем «Линейки». Как правило в ВУЗ нужны все виды линеек, прекрасным вариантом будет набор из пластиковых линеек: линейка 30 см, два угольника, транспортир, стоит набор около 90 рублей. Советую брать линейки именно пластиковые (прозрачные), так как видно, что под линейкой находится. Либо металлические, но они более травмоопасные. Говоря о линейках нельзя не упомянуть о «офицерской линейке» (она же тактическая линейка), это специальная линейка с трафаретными прорезями разной формы и размера.

Не помешает приобрести и просто линейку, но с держателем. Так же потребуется набор лекал – это пластиковые линейки с изогнутыми краями, бывают, правда, гибкие лекала, но это отдельная тема.

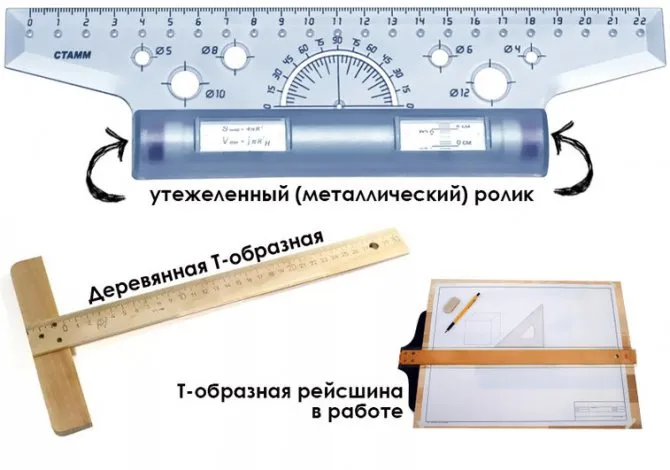

Отдельно стоит выделить линейку под названием «рейсшина» (винкель). Это линейка с ортогональной перекладиной (перпендикулярной) используется для нанесения параллельных линий. Как правило в современном мире эта линейка из прозрачного пластика на колесиках, такой вариант лучше брать с утяжелённым стержнем. Но встречаются в продаже и Т-образные деревянные рейсшины, их прикладывают коротким краем к планшету (доске) и перемещают вверх и вниз, тем самым сохраняя параллельность линий.

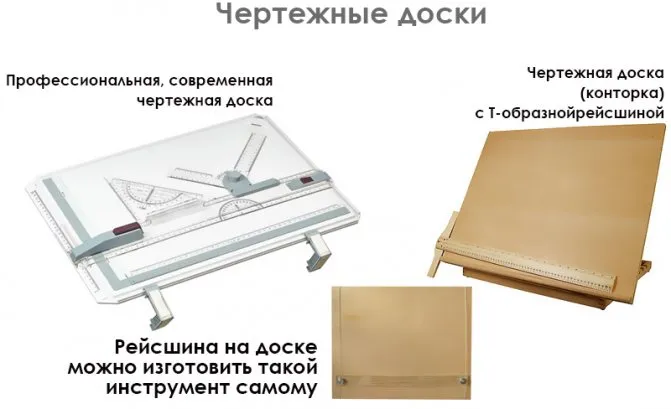

Стоит отметить, что существуют «чертежные доски», это комплексный инструмент, состоящий из доски и направляющих (в минимальной комплектации), можно добавить навесное оборудование. Не забывайте, что все планшеты, работы нужно как-то переносить, в этом вам помогут папки и тубусы, всё-таки я рекомендую папку тканевую плотную.

Про ластики и другую канцелярию я писать не буду, есть статья «собираемся в художку».

Если Вам осталось что-то непонятно, приходите к нам, мы поможем в подборе профессионального инструмента.

Источник

Чертежные принадлежности и приборы | Начертательная геометрия

Чертежные принадлежности и приборы, которые применяют при выполнении графических работ, для облегчения труда чертежника и создающие удобства и повышения производительности труда:

— чертежная доска с расположенными на ней чертежными принадлежностями
