Подробная инструкция по использованию штангенциркуля — как пользоваться правильно ⚙
Не уверены, как правильно использовать штангенциркуль? Наша подробная инструкция поможет вам разобраться в тонкостях и пользоваться им с уверенностью. Узнайте, как пользоваться штангенциркулем для точных измерений в различных задачах.
Штангенциркуль – измерительный инструмент, с помощью которого можно точно узнать размеры детали до десятой доли миллиметра. Причём, это можно сделать одинаково хорошо как с внутренней её стороны, так и с внешней. Главное – знать, как это сделать правильно. Не все понимают, в чём суть работы с прибором. Сегодня мы расскажем, как пользоваться штангенциркулем правильно.
Содержание статьи
- Что такое штангенциркуль и для чего он нужен
- Из чего состоит штангенциркуль
- Как работать штангенциркулем
- Какова цена деления штангенциркуля и как считывать показания
- Как штангенциркулем проводят разметочные операции
- Почему возникают ошибки при измерениях
- Как хранить инструмент
Что такое штангенциркуль и для чего он нужен

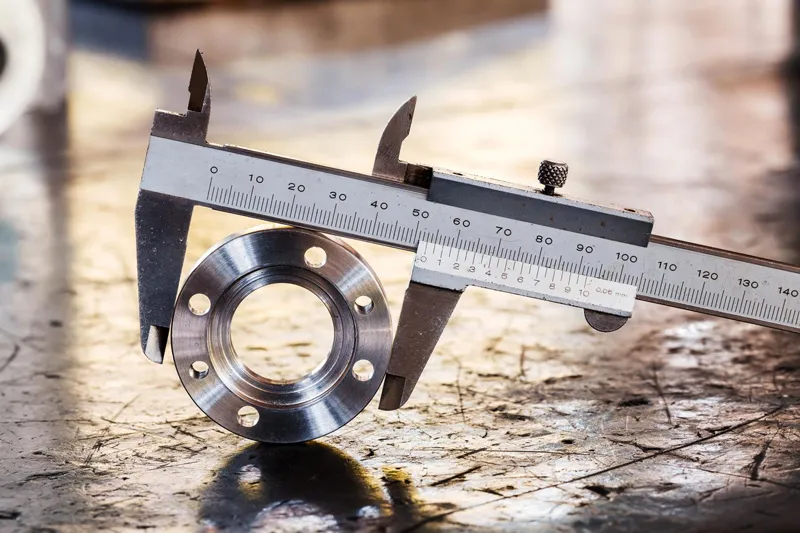

Из-за своей простоты и лёгкости применения данный инструмент довольно распространен в быту. Им можно измерить диаметр сверла, узнать глубину выемки в стене для выбора самореза, измерить любую деталь при ремонте и изготовлении оборудования. Несмотря на достаточно простое устройство, точность штангенциркуля достаточно высока, а погрешности при правильной работе и уходе исключена.
Интересно, что прибор практически не менялся многие десятилетия , и его механические аналоги до сих пор пользуются популярностью. Кстати, если вы сомневаетесь в точности прибора, — зря! У некоторых моделей штангенциркулей имеется возможность измерения деталей вплоть до сотых тысячных миллиметров.
Из чего состоит штангенциркуль
Основными составляющими штангенциркуля являются измерительная шкала и дополнительный элемент в виде нониуса. С его помощью удается отсчитать доли деления. Рассмотрим прибор внимательно.

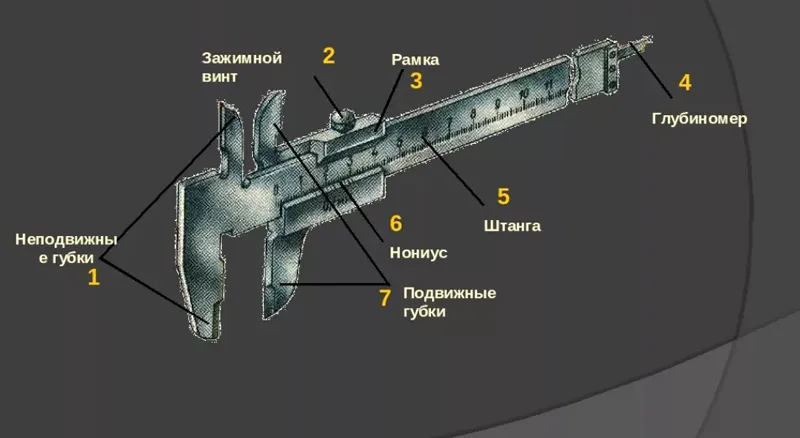

В составе обычного штангенциркуля присутствуют элементы в виде:
- штанг и подвижных частиц;
- измерительной шкалы;
- губки, с помощью которой проводятся внутренние измерения;
- губки, которая позволяет проводить внешние измерения;
- глубинометрической линейки;
- нониуса;
- зажимного механизма.

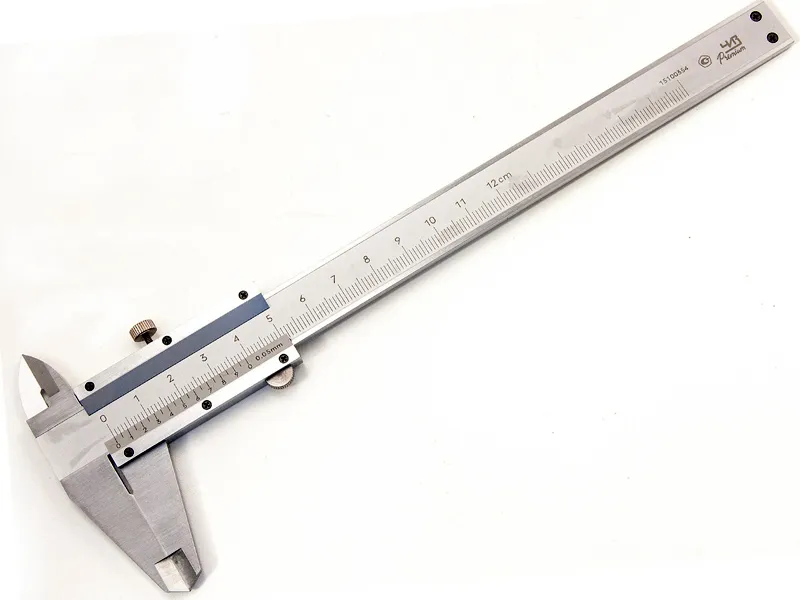

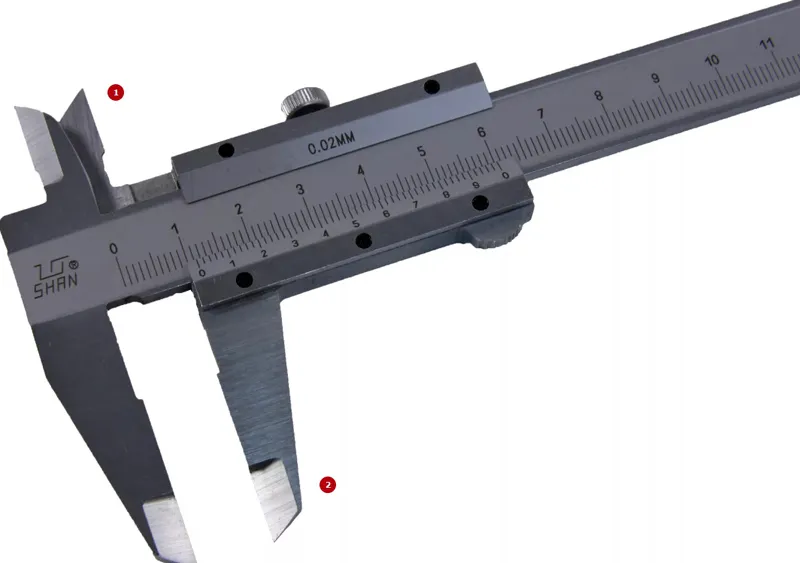

Как видно из рисунка, главным измерительным элементом прибора является линейка, она выполняет роль штанги. Чаще всего её размер составляет 15 см. С одной стороны линейки расположены специальные зажимы, в виде губок.
С помощью первых удается измерить геометрическую внутреннюю длину, а вторые помогают измерить предмет снаружи. Для повышения точности снятия мерок на раме имеется специальный винт, позволяющий фиксировать результаты замеров.
Нониусный штангенциркуль

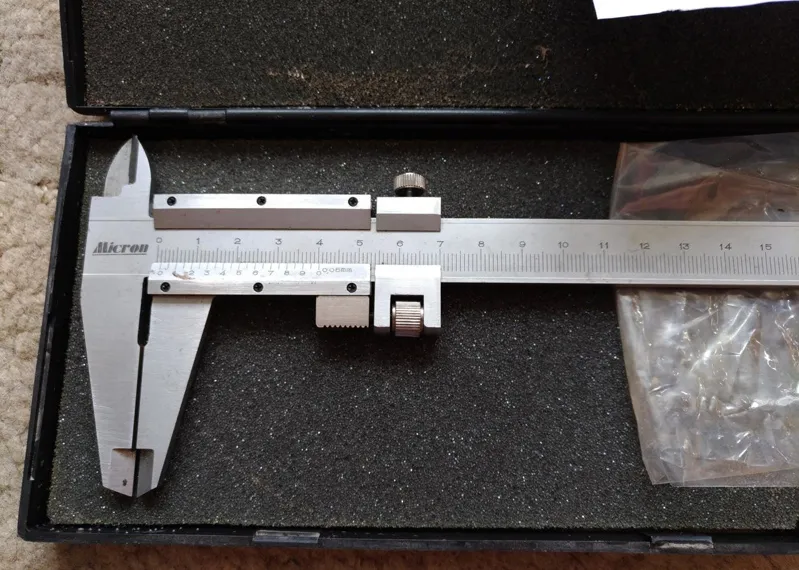

Именно такой штангенциркуль чаще всего можно найти в домашней мастерской. Это самый простой механический прибор, который, однако, обеспечивать высокую точность измерений.

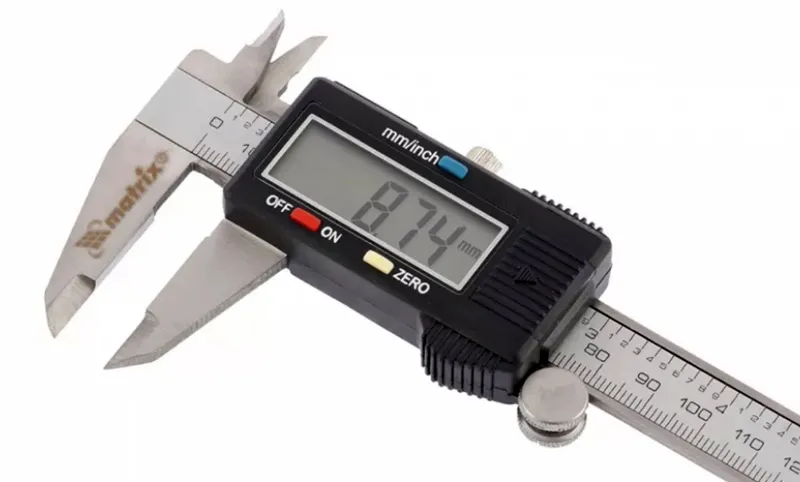

Циферблатный штангенциркуль и его цифровые вариации
Для того чтобы упростить процесс измерения и легко снимать показания, в электронной версии штангенциркуля нониус заменяется циферблатным механизмом. Здесь не нужно присматриваться и высчитывать показания. Всё для вас сделает электроника. Вам останется только посмотреть на данные и записать их.
В свою очередь цифровой штангенциркуль может проводить самостоятельные измерения, необходимо лишь зафиксировать прибор в нужном положении.
Как работать штангенциркулем
Главное – правильно подготовить прибор к работе: удалить с детали, а также инструмента лишнюю пыль и загрязнения.
Важно! Перед любыми манипуляциями с прибором, выставите нулевой уровень. Для этого сведите губки друг с другом и сверьте значения. Между губками не должно быть просвета.

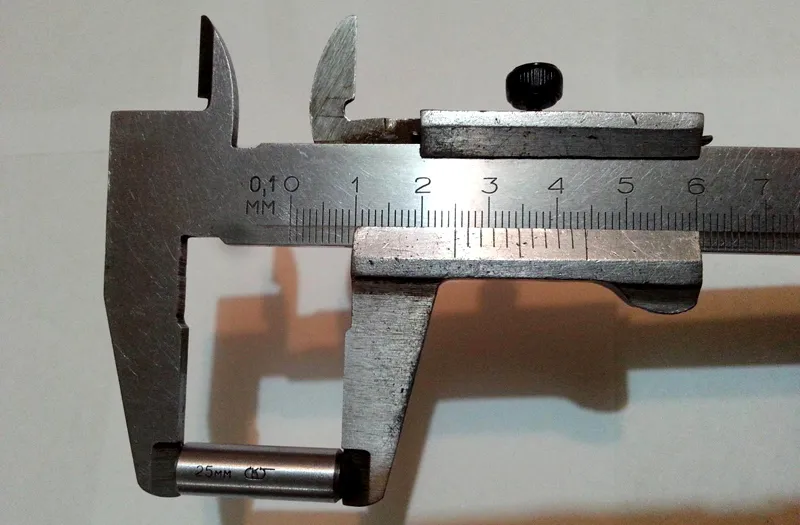

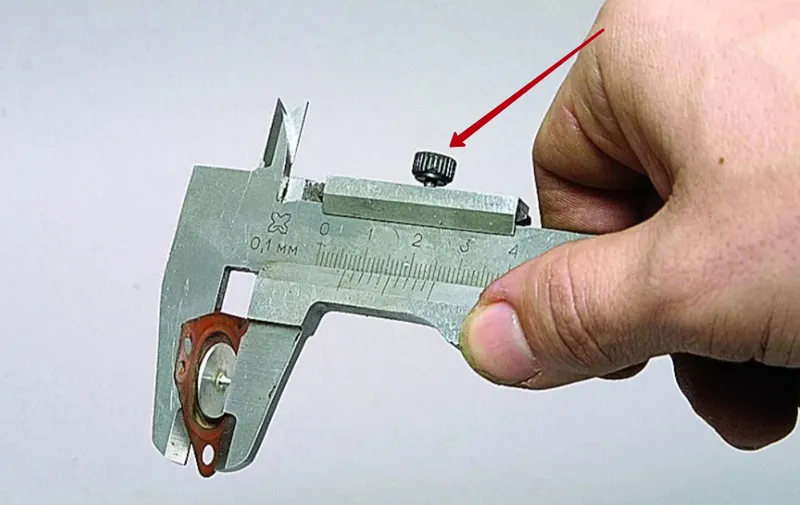

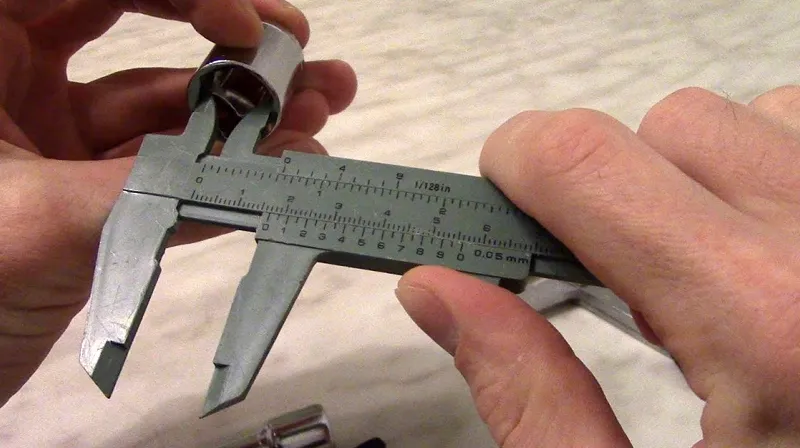

Инструмент помещается в рабочую руку. Если вы правша – в правую, если левша, соответственно, в левую. Деталь – в противоположную. Для того чтобы измерить наружный размер детали, достаточно развести внешние губки прибора и поместить между ними измеряемую деталь. Губки должны полностью прижиматься к детали, но не стоит прилагать излишние усилия, слишком мягкий металл может погнуться, а значит, измерения могут быть неточными.
После того, как подвижная часть штангенциркуля зафиксирована, отложите прибор на стол, чтобы зафиксировать результаты измерений.
Какова цена деления штангенциркуля и как считывать показания

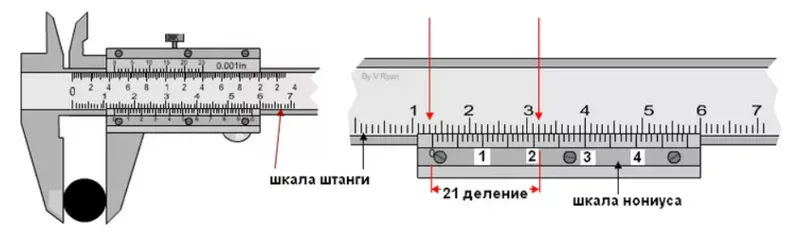

Для начала запишите основные показания на шкале, которые отразились на основной штанге. Каждый шаг деления равен 1 мм, либо другому значению, которое указано обычно в технической документации к прибору. Далее результаты суммируются между собой, и получается результат измерения детали или какого-то предмета.
Совет! На нониусной шкале шаг может равняться как 0,1 мм, так и 0,05 мм
Сначала складываются доли, которые путём сложения переводятся в целые числа. Десятые доли миллиметра указываются на нониусной шкале. Если деталь очень маленькая, то важна правильно обезжирить инструмент, чтобы не допустить неточных измерений. При длительном хранении инструмента и его нечастом использовании следует обработать его с помощью антикоррозийного раствора.
Совет! Для того, чтобы измерить глубину детали, или полости, используют специальный выдвижной глубиномер. Это тоже выдвижная линейна, только выдвигается она вниз. Далее губки раздвигаются до того положения, пока глубиномер не начинает упираться в поверхности. Дальнейшие действия связаны со считыванием результатом измерений. Таким измерителям измеряются лунки и мелкие выбоины, а также подбирается саморез.
Как штангенциркулем проводят разметочные операции

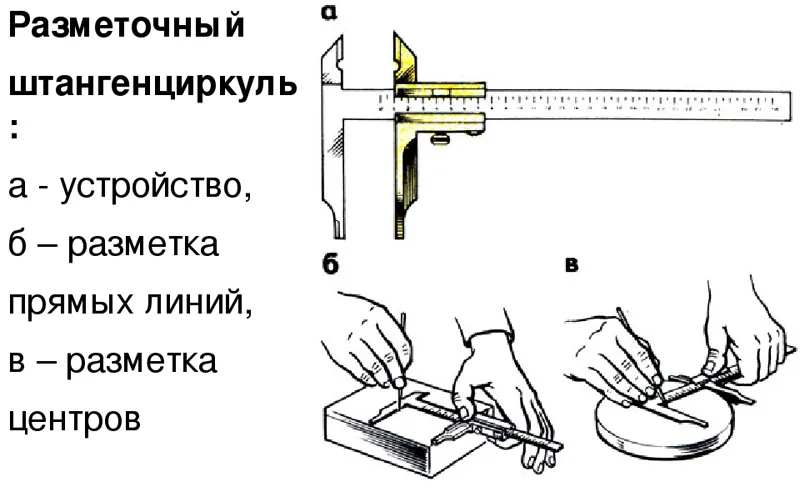

Механический штангенциркуль позволяет справиться с целым рядом операций. В том числе провести разметку крепления любой детали или элемента. Разметка выполняется заостренной стороной губок. Для этого необходимо сравнить реальную деталь со схемой или макетом.
Почему возникают ошибки при измерениях
Ошибки чаще всего возникают из-за неровного положения измеряемой детали относительно губок прибора. Очень часто неопытные мастера пытаются проводить измерения внутреннего диаметра внешними губами и наоборот. Эти проблемы решаются просто – навыками и опытом работы.
Важно! Перед началом измерений не забудьте откалибровать штангенциркуль. На электронном инструменте предусмотрена специальная кнопка – «zero», или ноль.
Некоторые ошибки могут возникнуть из-за физического износа прибора – искривления его рамки или потери винта. В этом случае произвести какие-либо точные измерения не представляется возможным.
Как хранить инструмент
Лучше всего хранить штангенциркуль в специальном кейсе для инструмента. Обычно он защищен специальными прокладками. В этом случае, даже если вы уроните чемоданчик, инструмент не пострадает.
Для профилактического очищения прибор вынимают из кейса, ослабляют зажимы, насколько это возможно, раздвигая лапки, протирая все измерительные и подвижные элементы.
Если у вас остались вопросы по работе с прибором, то следующее видео поможет ответить на них.
