Каждому, кому приходиться заниматься сантехникой, сталкивается с такими понятиями, как диаметр условного прохода (Дy, Dy) и дюйм.

10 дюймов в мм: Попробуем кратко объяснить, что они обозначают, что такое и почему они нужны. Важно отметить, что хотя эти величины тесно связаны в области сантехники, они могут иметь разные действительные размеры.

Вот поэтому, их обычно просто приравнивают друг к другу, к ближайшим стандартным значениям диаметра условного прохода Дy или дюйма.

Отличие труб по размерным параметрам

Будь то трубы из пластика, металла или керамики, у них есть перечень характеристик, по которым покупатель ориентируется при их выборе.

К основным показателям можно отнести следующее:

• внешнее сечение – если труба круглая;
• внутреннее сечение – считается рабочим диаметром;
• толщина стенки – характеризует, как правило, прочность трубы.

Внешнее сечение формируется из внутреннего сечения и толщины стенки, умноженной на два. Зачастую трубы соединяются резьбовым способом. Резьба наносится на внешней части трубы, после чего ее диаметр нельзя считать равным внешнему диаметру трубы. А в связи с тем, что при монтаже нужно отталкиваться именно от сечения резьбы, эта величина приобретает более важное значение, и, как правило, принимается во внимание вместо фактического размера трубы.

К примеру, дюймовые трубы в мм не будут равняться 25,4, потому что в данном случае 1 дюйм указывает сечение по резьбе. Все усложняется по причине существования двух систем измерения, и ввиду присутствия на рынке множества схожей продукции.

Общие сведения

Дюйм являете единицей измерения, которая существует уже на протяжении сотен лет. Причем, за это время она не единожды менялась.

В качестве примера можно привести следующие типы данной единицы измерения:

• Венская – 26,3 мм;
• Испанская (pulgada) – 23,2 мм;
• Мексиканская – 23,3 мм.

Надо сказать, что этот список можно продолжать до бесконечности, к примеру, в каждой из германских земель существовала собственная единица измерения:

• Баварская;
• Саксонская;
• Прусская;
• Баденская и пр.

Существовали аналогичные меры даже в Китае и Японии. К примеру, китайский аналог составлял 33,3 мм. Однако, 20 мая 1875 года во Франции была подписана международная Метрическая конвенция. Задача этого договора заключалась в обеспечении единообразия международных метрологических стандартов.

Важным замечанием этого договора было признание дюйма устаревшей единицей, которая не имеет ничего общего к существующей метрической системе. Причем МОЗМ рекомендовала как можно скорей изъять данное исчисление из обращения там, где оно еще применялось.

Данную рекомендацию соблюли все страны за исключением США, где данная единица осталась местной единицей измерения. Это существенно затруднило следование требованиям МОЗМ в остальном мире.

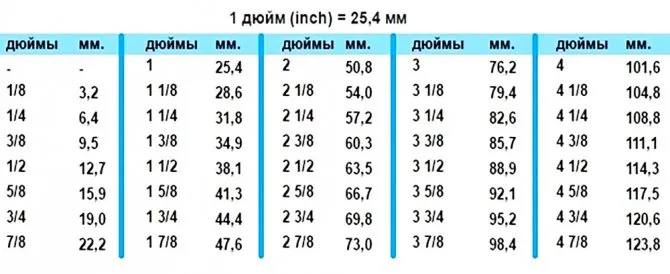

Inch и миллиметры

Так что же представляет собой данная единица измерения, и как ее выразить в привычных нам единицах измерения? В наше время при упоминании данного термина подразумевается английская мера длины. Следует отметить, что она тоже неоднократно менялась, однако, с 58-го года прошлого века она составляет 25.4 мм.

Именуется он – «inch», а его общепринятым знаком являются кавычки. К примеру, 15″ означает 15 дюймов, т.е. 38,1 см.

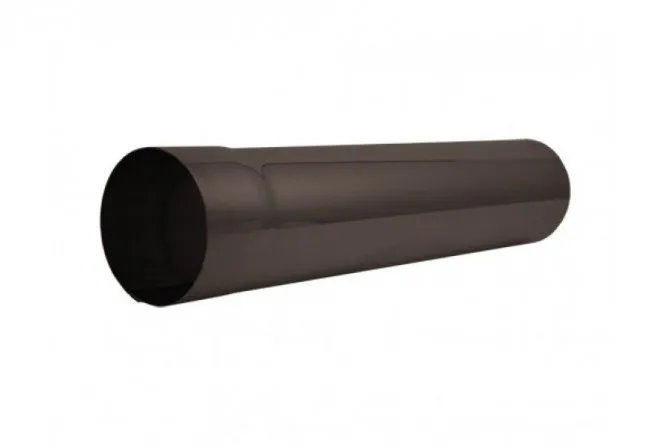

Водосточная труба 3 дюйма

Условная пропускная способность труб

Правильно организованная водопроводная система должна равномерно снабжать всех потребителей достаточным объемом воды. Прокладывая трубопровод, руководствуются в первую очередь величиной пропускной способности труб, то есть объемом воды, который может пройти по трубам за определенный отрезок времени (прочитайте: «Как посчитать пропускную способность трубы для разных систем – примеры и правила»).

Такой параметр именуется условным проходом и обозначается символами Dn. Определенной единицы измерения не существует, поэтому присутствует лишь условный, нефактический параметр, который в целочисленном выражении определяет приблизительный просвет трубы. Промежутки между величинами просчитываются теоретически, так, чтобы при последующем значении пропускная способность труб увеличивалась на 40-60 %.

Эффективность готовой системы будет видна лишь на практике. Для получения правильно функционирующей системы водопровода, нужно всего лишь воспользоваться таблицей, в которой указан перечень водоводов с соответствующими размерами фитингов для соответствия условным проходам.

Легко сделать вывод, что в дюймовой трубе диаметр внутренней части будет равняться 25,5 мм, наружное же сечение составит 33,25 мм.

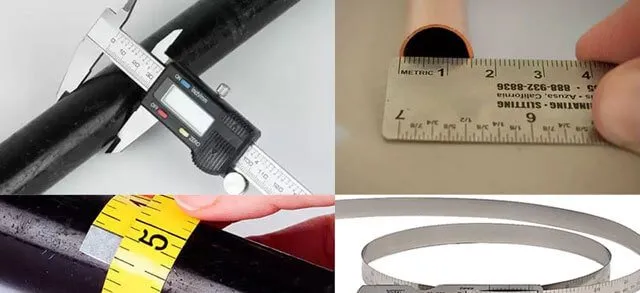

Способы измерения сечения труб

Существует две системы измерения труб:

• Имперская. Единица исчисления – дюймы. Используется для обозначения только водо- и газопроводных труб и сопутствующей водопроводной арматуры.
• Метрическая. Исчисляется в миллиметрах, сантиметрах и метрах. Применяется для труб, используемых в других целях.

В процессе стыковки труб из неодинаковых материалов нередко возникают трудности с переводом одной системы исчисления в другую.

Что такое дюйм? Как он появился?

В международном формате дюйм известен как «inch, in» либо двойной штрих «”». В переводе с нидерландского языка обозначает «большой палец». Это неметрическая измерительная единица, присутствующая, к примеру, в английской системе мер.

Стоит отметить, что во многих странах есть свои дюймы, но чаще всего подразумевается именно английский. Он соответствует 2,54 см. В большинстве сфер стараются исключить дюймы из обихода.

Кто именно и при каких обстоятельствах предложил дюйм в качестве единицы измерения, трудно сказать. Согласно одной теории, 1 дюйм равен ширине большого пальца мужчины. А другая легенда гласит, что он представляют собой 1/36 ярда (1 ярд = 91,44 см).

С ярдами тоже сложилась интересная ситуация, главным действующим лицом которой является Генрих I, английский король. Так, именно одному ярду был равен его меч либо же расстояние от вытянутой руки до кончика носа (по разным версиям).

Интересный факт: по третьей теории, дюйм придумал король Англии Эдуард I. Он утвердил данную меру длины в законодательном акте, сравнив дюйм с длиной 3-х зерен ячменя, расположенных в одну линию (концами друг к другу).

В России дюймы начали использовать в 18 веке при Петре I, который и ввел это слово в русский язык. В технике, науке использовались английские дюймы. Их еще иногда называли иншами или инчами на английский манер. В типографической сфере применяли французские дюймы.

Интересно: Как и из чего делают шоколад? Описание, фото и видео

Тогда же официально утвердили и соотношение между 1 дюймом и сантиметрами, миллиметрами. В советскую эпоху произошел переход на метрическую систему (в основе ее – кг и м).

Дюймы начали использовать лишь в некоторых сферах: водо- и газоснабжение, стрелковое оружие и артиллерия (неофициальные названия), различные технические изделия (гвозди, доски и т.п.).

Дюймами сейчас активно пользуются в ряде стран, таких как США, Британия, Канада, Япония. С распространением техники за последние годы начали часто употреблять слово «дюйм» и в русском языке.

Сюда относятся разные измерения, связанные с электроникой, компьютерной техникой, транспортными средствами и др. Примечательно, что размеры типографических шрифтов тоже связаны с дюймами: 1 пункт = 1/72 дюйма.

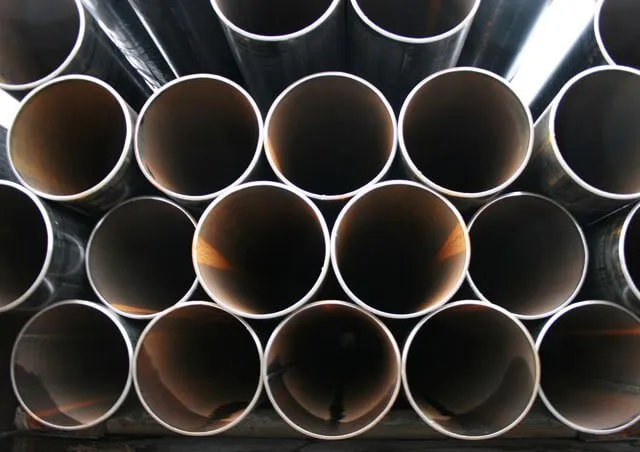

Различия между метрической и дюймовой трубами

В продаже можно встретить как стальные дюймовые, так и стандартные трубы, что также может стать причиной путаницы. Наглядно они отличаются по форме резьбы – у дюймовой трубы нити скруглены.

Шаг резьбы можно замерить различными способами. У дюймовых труб замеры делаются по внутренним границам нитей, а у метрических труб – по внешним.

У разных диаметров труб будет и разное расстояние:

• для трубы полдюйма и трубы три четверти шаг будет равняться 1,81 мм;
• 1-6 дюйма – 2,31 мм.

Дюйм трубный в мм не будет равняться величине 25,4 в имперской системе – эта цифра будет равна 33,25 мм, так как в нее входит внутренне сечение и толщина стенок. Исключением является лишь труба в полдюйма.

Диаметр условного прохода (Дy, Dy)

В частном доме чаще всего используют трубы для водопровода и отопления диаметром Ду15, 20, 25, 32, 40, 50. Для канализации Ду50, 100, реже для внутренней — Ду32, 40 и для наружной — Ду150.

Что означают и что это такое Ду15, Ду20, Ду25 … А все очень просто, 15, 20… — диаметр условного прохода в миллиметрах. Так же имеет место буквенное обозначения на сантехнической арматуре, схемах, чертежах и в описании DN (Dn) — номинальный (фактический) диаметр (Фото 1).

Диаметр условного прохода (Дy) ориентировочно соответствует внутреннему диаметру на просвет элементам трубопроводов (различных труб, запорно-регулирующей арматуры или соединительных фитингов). Для чего это делается? Стальные трубы, которые применяются при монтаже водопроводов или газопроводов, при одинаковом наружном диаметре, могут иметь фактически разные величины внутреннего диаметра.

Например, у водогазопроводной трубы Ду15 с наружным диаметром 21,3 мм толщина стенок составляет: для легких 2,5 мм, обыкновенных 2,8 мм, усиленных 3,2 мм. Тоже самое и касается труб канализации. Или наоборот, внутренний диаметр труб из разных материалов может быть одинаковым, а толщина стенок разная, при равнозначном Ду. Вот поэтому и называется «условный проход». Как было упомянуто выше, все приравнивается к ближайшим стандартным значениям.

На (Фото 2) пластиковые 20 трубы с разными размерами внутреннего и наружного диаметра, но имеющие одинаковый Ду15 (1/2″).

Проще говоря, не специалисту лучше принять все как есть и не ломать голову над сантехническими нюансами, тем более такая же история с дюймами в сантехнике.

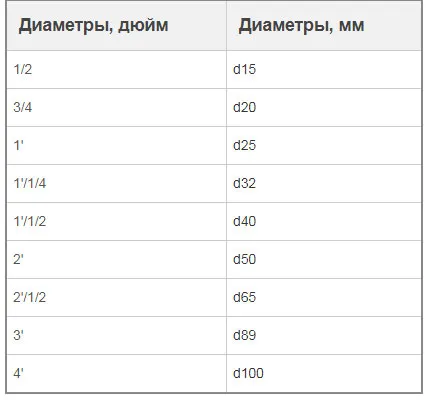

Перевод дюймов трубной резьбы! в миллиметры диаметров условного прохода (Дy мм), обычно применяемых в быту:

1/2 (0,5) — 15 мм 3/4 — 20 мм 1 — 25 мм 1 1/4 (5/4) — 32 мм 1 1/2 (1,5) — 40 мм 2 — 50 мм

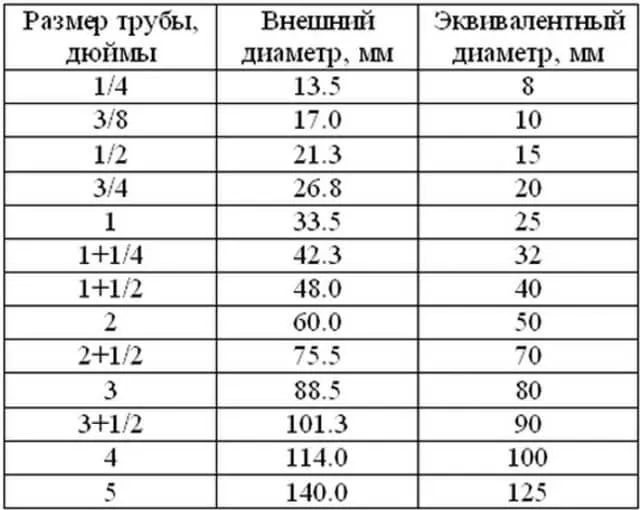

Конвертация сечений дюймовых в метрические

Соответствующие таблицы можно найти в справочниках. В том же ГОСТе, определяющем параметры ВГП, присутствуют показатели условных пропускных способностей в миллиметрах и в дюймах. Однако, для создания функционирующей системы нужны показатели фактического внутреннего сечения. При этом в таблицах, как правило, можно найти лишь наружные сечения.

В идеале в таблицу будут включены величины условной пропускной способности в дюймах, внешнее сечение трубы и соответствующее сечение в миллиметрах.

К примеру, стальную одно дюймовую трубу можно соединить с пластиковой, условная пропускная способность которой равняется 25 мм.

Что со всем этим делать?

В зависимости от того, насколько часто вы сталкиваетесь с необходимостью стыковать миллиметровые и дюймовые трубы, есть несколько способов решить проблему перевода измерений.

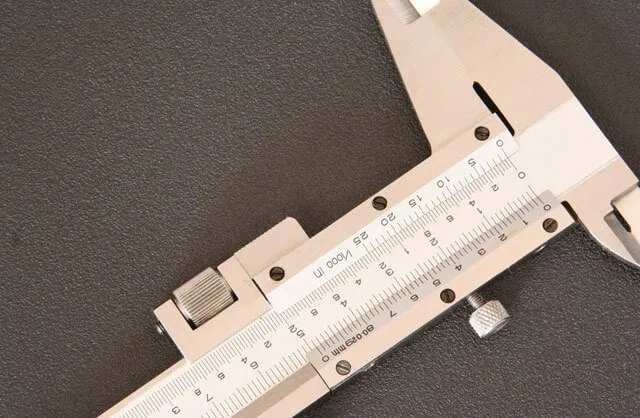

• Рулетка. Старое доброе правило гласит: не доверяй расчетам, а измеряй внутренний и внешний диаметр того, что есть, и того, что покупаешь. Годится в тех ситуациях, когда вы вживую приобретаете фитинги и можете самостоятельно их измерить. В этом случае вам не нужны сложные профессиональные таблицы. Достаточно знать размеры устанавливаемых труб, и на основании измерения их параметров подбирать в магазине то, что вам нужно.
• Эксперт. Опытные мастера, своим руками проложившие сотни километров трубопровода, по внешнему виду сразу определяют размер трубы и подходящие к ней комплектующие. Если вы доверились специалистам, то переживать за сопряжение инчей и миллиметров уже не придется.
• Таблица. В случае, когда нужно оптом закупить большие объемы проката и соединить его с пластиком, потребуется точно знать, что с чем можно стыковать. Девушки в отделе продаж далеко не всегда могут адекватно подобрать необходимые комплектующие. Да и онлайн консультанты зачастую не отличаются профессионализмом. В этой ситуации вам помогут таблицы. В них вам нужно найти нужный размер в дюймах и посмотреть его аналог в миллиметрах при тонкой, нормальной и усиленной стенке.
• Смешанный. Доверяй, но проверяй. Это простое правило поможет вам избежать досадных ошибок. Собственные расчеты перепроверьте консультацией у опытных мастеров, которым вы доверяете. А советы продавцов соотнесите с замерами, выполненными самостоятельно. Такой подход поможет новичкам обрести уверенность в своих действиях и оградит от ненужных растрат.

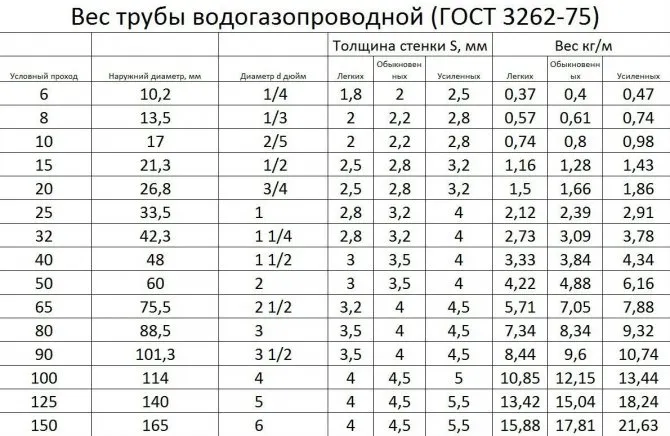

Вес и длина

При заказе труб с оптовой базы довольно часто указывается цена не погонного метра, а килограмма. В этом случае необходимо в предоставленном прайсе найти соотношение веса и метража. И уже с учетом этого параметра высчитывать стоимость заказа.

Например, вам нужно 10 метров дюймовой трубы, 1 м которой весит 2,39 кг. Умножаем требуемую длину на ее вес: 10 м * 2,39 кг = 23,9 кг. Далее остается умножить полученный результат на стоимость 1 кг продукции.

(Картинка кликабельна)

Теперь вы знаете, как ориентироваться в хаосе на стыке дюймов и миллиметров. Используйте любой из приведенных способов подбора комплектующих. Наиболее распространенные размеры вы можете найти в приведенных ниже таблицах. Они просты, понятны, и новичкам в них легко ориентироваться.
