1. Дюймы
3. История [ править | править код ]
4. Использование [ править | править код ]
5. Дюймы разных стран [ править | править код ]
6. В технике [ править | править код ]
7. Видиконовский дюйм [ править | править код ]
8. Диаметр труб [ править | править код ]
9. В картографии [ править | править код ]

Используйте окно поиска, чтобы найти нужный метрический конвертер

Дюймы

• дюйм
• » (двойной штрих)
• (Напрмер, шесть дюймов можно обозначить как «6in» или 6″).

• В основном используется в США, Канаде и Великобритании.

Дюйм – единица измерения длины, широко применяемая в имперской и американской системах мер и весов. Он представляет собой одну двенадцатую часть фута или одну тридцать шестую часть ярда. В Средние века, в 12 веке, шотландский дюйм был определен как ширина ногтевой фаланги большого пальца человека. Если интересует информация о том, как обозначается дюйм…

С 1959, дюйм был определен и принят, как эквивалент 25,4 мм (миллиметра).

Дюйм использовался в Великобритании, по меньшей мере, с 17 века, и в 1066 был определен как длина трех ячменных зерен, расположенных в линию, кончиками друг за другом (это определение просуществовало несколько веков)

В 12 веке, шотландский дюйм определяли как ширину ногтевой фаланги большого пальца человека. Подобные определения существовали на многих территориях современной Европы. Слово для обозначения дюйма, или его аналоги, в переводе означающие большой палец, есть в португальском, французском, итальянском, испанском и многих других языках.

Английское слово дюйм происходит от латинского Uncia, то есть одной двенадцатой части (дюйм традиционно является 1/12 частью фута).

Даже в 20-м веке во многих странах мира применялись различные варианты определения дюйма, хотя они и различались на менее чем 0,001%. В 1930 году Британский Институт Стандартов принял точное определение дюйма, как 25,4мм, также поступили и в США в 1933 году в Американской Ассоциации Стандартов; первая страна, которая юридически приняла эти определения, была Канада в 1951 году.

В 1959 году Соединенные Штаты и страны Британского Содружества подписали Договор согласия на стандартизированные 25,4мм, как определение дюйма

• Квотер США- монета в 25 центов , чуть меньше одного дюйма в диаметре.
• Диаметр глазного яблока взрослого человека составляет примерно один дюйм.

В 1995 в Великобритании дюйм (наряду с футом, ярдом и милей) был официально заявлен как основные единицы измерения для дорожных знаков и соответствующих измерений расстояния и скорости. В других случаях метрические измерения- теперь основная система, хотя дюймы все еще часто используются неофициально, особенно людьми, которые родились и получили образование в Великобритании, в 50-х годах.

В Соединенных Штатах инспекторы используют американский дюйм Обзора, определенный как 1/39,37 метра, полученного на основании Приказа Менденхолла 1893, который определил 1 фут равным дроби 1 200/3 937 метра.

• Дюйм традиционно является наименьшей целой единицей измерения в имперской системе мер, для измерения длины меньше дюйма используются дробные значения 1/2, 1/4 , 1/8, 1/16, 1/32 и 1/64 дюйма.
• В начале 19-го века, в Великобритании, инженеры стали использовать тысячную долю дюйма, как единицу измерения максимально возможной точности, впоследствии эта единица измерения стала известна как мил (thou).

Этот сайт принадлежит и поддерживается Wight Hat Ltd. ©2003-2018.

Полностью наши правила и условия пользования можно найти здесь

Несмотря на все усилия, приложенные для обеспечения точности метрических калькуляторов и таблиц на данном сайте, мы не можем дать полную гарантию точности или нести ответственность за любые ошибки, которые были сделаны. Если вы заметили ошибку на сайте, то мы будем благодарны, если вы сообщите нам, используя контактную ссылку в верхней части страницы, и мы постараемся исправить ее в кратчайшие сроки.

Дюйм (русское обозначение: дюйм; международное: inch, in или ″ — двойной штрих; от нидерл. duim — большой палец) — неметрическая единица измерения расстояния и длины в некоторых системах мер [1] [2] [3] . В настоящее время под дюймом обычно подразумевают используемый в США английский дюйм (англ. inch ), в точности равный 2,54 см.

Международная организация законодательной метрологии (МОЗМ) в своих рекомендациях относит дюйм к тем единицам измерения, «которые должны быть изъяты из обращения как можно скорее там, где они используются в настоящее время, и которые не должны вводиться, если они не используются» [4] .

В Российской Федерации дюйм допускается к применению в качестве внесистемной единицы без ограничения срока с областью применения «промышленность» [2] .

История [ править | править код ]

Обычно считается, что дюйм изначально был определён как ширина большого пальца [5] . Согласно другим легендам, дюйм был определён как 1 ⁄36 часть ярда, который, в свою очередь, был установлен как расстояние между кончиком носа и большим пальцем вытянутой вперёд руки у короля Англии Генриха I (есть версия и о том, что длиной в ярд был его меч). Ещё одно предание связывает определение дюйма («законный дюйм») с длиной трёх сухих ячменных зёрен, вынутых из средней части колоса и приставленных одно к другому своими концами, что было определено актом короля Эдуарда I [6] . В английском быту и теперь употребляется мера «ячменное зерно» (англ. barleycorn ), равное одной трети дюйма. Здесь важно отметить, что обычно дюймы обозначают целыми числами и обыкновенными дробями (со знаменателями 2, 4, 8, 16), а не десятичными дробями.

Исторически — ширина большого пальца руки взрослого мужчины [5] . Обычно дюйм равен 1 ⁄12 или 1 ⁄10 («десятичный дюйм») фута соответствующей страны (в русской и английской системах мер 1 дюйм = 10 линий («большая линия»)). Слово «дюйм» введено в русский язык Петром I в самом начале XVIII века.

В России были наиболее известны английские дюймы (в том числе и под названием из языка-оригинала: инш (устар.), инч (устар., а также совр. жаргон) и французский дюйм; первый чаще применялся в науке и технике, второй — в типографике. По старой русской системе мер: 1 дюйм (равный английскому) = 10 линий = 100 точек = 4/7 вершка = 1 ⁄12 фута (равных английским) = 1 ⁄28 аршина = 1 ⁄84 сажени = 1 ⁄42 000 версты, однако в быту использовались преимущественно не футы и дюймы, а соразмерные им аршины (= 7 ⁄3 фута) и вершки (= 7 ⁄4 дюйма). Параллельно с определением русского дюйма через английский в начале XX века существовало (также узаконенное) соотношение дюйма с метрическими единицами длины: 1 дюйм = 25,39954 мм [7] .

После перехода СССР на метрическую систему дюймы применялись ограниченно: в магистралях водоснабжения и газа дюймовое исчисление (с использованием целократных дюйму долей) осталось для диаметров и шага трубной резьбы [8] [9] ; неофициально выражались некоторые калибры артиллерии (наиболее известны «трёхдюймовки» — орудия калибра 76,2 мм), стрелкового оружия («трёхлинейки» — 7,62 мм), длина гвоздей, толщина досок и величина некоторых других предметов, хотя фактические значения размеров различных технических изделий довольно часто в дюймах (либо других единицах старой системы) выражались более круглыми числами, чем в метрической системе.

Использование [ править | править код ]

Дюйм — это обычно используемая стандартная единица измерения длины в Соединенных Штатах [10] , Канаде [11] [12] , и Великобритании [13] . Он также используется в Японии для электронных компонентов, особенно экранов. В большей части континентальной Европы дюйм также неофициально используется в качестве меры для экранов дисплея. В Соединенном Королевстве руководство по использованию государственного сектора гласит, что с 1 октября 1995 года без ограничения по времени дюйм (вместе со футом) должен использоваться в качестве основной единицы для дорожных знаков и связанных с ними измерений расстояния (с возможным исключение высоты и ширины зазора) [14] и может продолжаться быть использовано как вторичная или дополнительная индикация после метрического измерения для других целей [13] .

Дюймы разных стран [ править | править код ]

Венский дюйм = 2,6340278 см.

Английский дюйм или имперский дюйм (англ. inch от лат. uncia — 1 ⁄12 часть) с 1958 года приравнивается точно к 2,54 см. Ранее пересчитывался в метрическую систему по-другому:

• 1819 — 1000000/393694 см ≈ 2,5400438 см;
• 1895 — 2,5399978 см;
• 1922 — 2,5399956 см;
• 1932 — 2,5399950 см;
• 1947 — 2,5399931 см.

Германия

• Бавария: 2,43216 см или 2,918592 см («десятичный дюйм»);
• Баден: 3 см (1810);
• Пруссия: 2,61545 см (1755), 3,76625 см («десятичный дюйм», 1816);
• Рейнский союз: 2,61541 см;
• Саксония: 2,36 см.

Испания

1 pulgada = 2,32166 см.

Использовался французский дюйм, но с 1985 года значение изменено: 2,707005 см.

1 pulgada = 2,3278 см.

Наряду с рейнскими дюймами (см. выше, в разделе о Германии), применялись:

• курляндский дюйм ≈ 3,36 см;
• рижский дюйм ≈ 2,24 см;
• ревельский дюйм ≈ 2,6715 см.

Речь Посполитая, Польша, Великое Княжество Литовское

• старопольский или коронный дюйм (до 1819 года) ≈ 2,48 см;
• новопольский дюйм (1819—1849) = ровно 2,4 см;
• вроцлавский (бреславский, силезский) дюйм = 2,742 см;
• старый литовский дюйм ≈ 2,7076 см.

Рио-де-Ла-Плата

1 pulgada ≈ 2,547 см.

Как и в Великобритании, с 1958 года американский дюйм приравнивается к 2,54 см — для отличия от остальных эта единица называется международный дюйм. Ранее (с 1866 года) был равен 2,54000508 см (точнее, 10000/3937 см); иногда это старое значение используется и ныне под названием геодезический дюйм.

Калибр стрелкового оружия в США принято измерять в сотых долях дюйма, (в Великобритании — традиционно в тысячных долях). Например, знаменитый 45-й калибр — это 0,45 дюйма (или 11,43 мм); 30-й — это 0,30 дюйма (или 7,62 мм); 50-й — это 0,50 дюйма (или 12,7 мм), и т. д.

Французский дюйм (фр. pouce — большой палец), известный также под названиями парижский дюйм и королевский дюйм, был равен 75 000 ⁄27 706 см, то есть приблизительно 2,706995 см. В старой парижской системе мер 1 дюйм = 12 линий = 144 точки = 1 ⁄12 фута = 72 ⁄3161 локтя = 1/72 туаза.

На делениях французского дюйма основаны единицы типометрической системы Дидо, принятой в русском типографском деле.

В технике [ править | править код ]

В последние годы под влиянием американской техники и технической терминологии дюймы употребляются в русском языке существенно чаще. В частности, в них выражается размер различных компьютерных деталей, узлов и принадлежностей: дискет, дисков, экрана телевизоров, дисплеев (монитор) и т. п. В точках на дюйм (dpi) и линиях на дюйм (lpi) измеряется разрешающая способность различных устройств графического ввода-вывода. Диагональ экрана бытовых приёмников телевизионного вещания, во времена СССР измерявшаяся только в сантиметрах, теперь часто указывается в дюймах.

Диаметр колёсных дисков автомобилей и мотоциклов, ободьев горных велосипедов и круизеров также традиционно измеряется в дюймах, в то время как размерность шин и параметры крепежа, а также ободья шоссейных, кроссовых и гибридных велосипедов — в метрической системе, хотя размер шин японских и американских внедорожников обычно указывается в дюймах, например 31*10.5R15 — высота шины 31″, ширина 10,5″, диск 15″. Также в дюймах измеряется диаметр громкоговорителей.

В современной типографике кроме французского применяется и английский дюйм, особенно в компьютерах. Размеры шрифтов измеряются в пунктах, 72-х долях дюйма.

Видиконовский дюйм [ править | править код ]

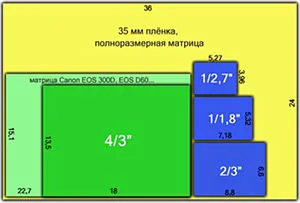

Равен ⅔ обычного дюйма или примерно 16,93 мм [ источник не указан 1663 дня ] . Чаще всего его применяют для измерения диагонали матрицы цифровых фотоаппаратов. Исторически возник как обозначение размера активной части мишени видикона, у которого диаметр колбы составляет 1 дюйм.

К примеру, 1/2,7″ — единица, делённая на 2,7 и умноженная на 16,93 мм, то есть 6,27 мм.

Диаметр труб [ править | править код ]

Традиционное обозначение диаметров водо- и газопроводных труб в дюймах не выражает непосредственно ни наружный, ни внутренний диаметры труб [15] . Такое обозначение более близко к обозначению условного прохода трубопроводных элементов, который может выражаться как в англо-американской дюймовой, так и в метрической европейской системе [16] . Тем не менее, не существует какой-либо формулы для перевода «трубных дюймов» в миллиметры или в «обычные» дюймы с целью узнать действительный наружный или внутренний диаметр трубы. Условный проход в метрической системе тоже слабо связан с геометрическим диаметром труб [15] . Для однозначного сопоставления условного дюймового диаметра стандартному наружному диаметру трубы и диаметрам трубной резьбы необходимо пользоваться справочной литературой и нормативной документацией.

ГОСТ 3262 [17] устанавливает технические условия на стальные трубы, применяемые для водопроводов и газопроводов, но он не нормирует и не обозначает диаметр труб в дюймах. При нарезке трубной резьбы необходимо руководствоваться ГОСТ 6357 [8] , который устанавливает основные размеры трубной цилиндрической резьбы в миллиметрах, но использует обозначение размера резьбы в дюймах. Таким образом, для установления соответствия между дюймовым размером трубы и её действительным геометрическим диаметром необходимо сопоставление данных, приведенных в этих двух стандартах.

К примеру, наружный диаметр ½» трубы в соответствии с ГОСТами равен 21,3 мм, а 5″ трубы — 140,0 мм. При попытке вычислить пересчётный коэффициент обнаруживается, что «трубные дюймы» — больше стандартного значения 25,4 мм и «разные» для разных диаметров трубы.

Приведенная таблица построена на основе упомянутых выше ГОСТов, но не претендует на полноту и не может служить заменой официальной нормативной документации.

Обозначение размера резьбы [8]	Условный проход трубы [17]	Наружный диаметр наружной резьбы (трубы) [8] , мм	Наружный диаметр трубы [17] , мм
⅛	6	10,2
¼	8	13,5
⅜	10	17,0
½	15	21,3
¾	20	26,8
1	25	33,5
1¼	32	42,3
1½	40	48,0
2	50	60,0
2½	65	75,5
3	80	88,5
3½	90
4	100
5	125
6	150

В картографии [ править | править код ]

Карты России XVIII — начала XX века имели масштаб в вёрстах в дюйме (или в английском дюйме).

Масштаб дюймовых карт:

• 10 вёрст в дюйме (десятиверстовка/десятивёрстка) — 1:420 000, или в 1 см 4,2 км.
• 5 вёрст в дюйме (пятиверстовка/пятивёрстка) — 1:210 000, или в 1 см 2,1 км.
• 3 версты в дюйме (трёхверстовка/трёхвёрстка) — 1:126 000, или в 1 см 1,26 км.
• 2 версты в дюйме (двухверстовка/двухвёрстка) — 1:84 000, или в 1 см 0,84 км.
• 1 верста в дюйме (верстовка/вёрстка) — 1:42 000, или в 1 см 0,42 км.

Онлайн конвертер для перевода дюймов в см и обратно, калькулятор имеет высокий класс точности, историю вычислений и напишет число прописью, округлит результат до нужного значения.

Сколько сантиметров в дюйме – 5 дюймов = 12.7 сантиметра; 7 дюймов = 17.78 см.

1 дюйм = 2.54 сантиметра

Дюйм (русское обозначение: дюйм; международное: inch, in или ″ — двойной штрих; от нидерл. duim — большой палец) — неметрическая единица измерения расстояния и длины в некоторых системах мер. В настоящее время под дюймом обычно подразумевают используемый в США английский дюйм (англ. inch), равный 2,54 см.

Обычно считается, что дюйм изначально был определён как ширина большого пальца. Согласно другим легендам, дюйм был определён как 1⁄36 часть ярда, который, в свою очередь, был установлен как расстояние между кончиком носа и большим пальцем вытянутой вперёд руки у короля Англии. Ещё одно предание связывает определение дюйма («законный дюйм») с длиной трёх сухих ячменных зёрен, вынутых из средней части колоса и приставленных одно к другому своими концами, что было определено актом короля Эдуарда I. Важно отметить, что обычно дюймы обозначают целыми числами и обыкновенными дробями (со знаменателями 2, 4, 8, 16), а не десятичными дробями.

Исторически — ширина большого пальца руки взрослого мужчины. Обычно дюйм равен 1⁄12 или 1⁄10 («десятичный дюйм») фута соответствующей страны (в русской и английской системах мер 1 дюйм = 10 линий («большая линия»)). Слово «дюйм» введено в русский язык Петром I в самом начале XVIII века.

В Российской Федерации дюйм допускается к применению в качестве внесистемной единицы без ограничения срока с областью применения «промышленность».

Как обозначить резьбу?

Резьба — это процесс создания резьбовых соединений или резьбовых отверстий на поверхности детали. Резьба может быть обозначена несколькими способами, в зависимости от предпочтений и требований к конкретной ситуации.

Один из самых распространенных способов обозначения резьбы — это указание диаметра резьбы и шага. Диаметр резьбы обычно обозначается в миллиметрах (например, М6, где 6 — это диаметр резьбы в мм), а шаг — это расстояние между соседними витками резьбы (например, М6х1, где 1 — это шаг резьбы в мм).

Также резьба может быть обозначена буквенно-цифровыми обозначениями, например, G1/2, где G означает цилиндрическую резьбу, а 1/2 — диаметр резьбы в дюймах.

Если нужно обозначить резьбу на чертеже, то обычно используют специальные символы, такие как треугольник или круг с соответствующими цифрами внутри, которые указывают на диаметр и шаг резьбы.
