Размеры канализационных труб в наружной и внутренней системах — оптимальные параметры для кухни, унитаза, раковины, стиральной машины в квартире и частном доме

• Что это за параметр и для чего его необходимо знать?
• Госстандарты
• Виды, описание
• Таблицы
  • Для наружной канализации
  • Для внутренней
• Соотношение D с другими параметрами
• Влияет ли материал трубы?
• Размер в зависимости от назначения
  • На кухне
  • В ванной и туалете
  • Выгребная яма в частном доме
• Разновидности по цвету
• Как грамотно выбрать необходимый?
  • Для квартиры
  • Для частного дома
• Пример построения стояка
• Правила соединения изделий разного диаметра
• Можно ли уменьшить диаметр и как?
• Заключение

Что это за параметр и для чего его необходимо знать?

Размеры канализационных труб включают в себя диаметр – это измерение либо внутреннего, либо внешнего края трубы вдоль всей ее длины. Внутренний диаметр является определяющим фактором для расчета пропускной способности трубопровода в целом или его отдельных сегментов.

Данный параметр используется:

1. По внешнему диаметру подбираются соединительные элементы системы (муфты, углы, тройники).
2. По внутреннему диаметру рассчитывается пропускная способность трубопровода или его отдельных частей.

Также, диаметр трубы позволяет определить параметры запорных устройств на особенно важных участках.

Минимальным диаметром канализационной трубы считается размер 32 мм. При этом существуют патрубки диаметром 25 мм, но они используются в качестве слива для мелкой бытовой техники.

Максимальным диаметром внешней канализации считается размер 315 мм. Такие трубы используются для отвода стока в общий коллектор. Общий же коллектор может формироваться из труб диаметром от 400 до 1200 мм, в зависимости от объема стока, совмещения канализации и ливневого отвода.

Госстандарты

Диаметры канализационных труб стандартизированы ГОСТом. Это требуется для того, чтобы монтировать канализационный системы с учетом всех характеристик самого объекта, объема стока с него и их химического состояния.

Основные требования ГОСТ следующие:

1. ГОСТ 6942-98 требования к соотношению условного и внутреннего диаметра труб, произведенных из чугуна. Регламент контролирует соответствие и возможные погрешности для соединительных элементов. Регламентируются диаметр и глубина раструбов в зависимости от количества герметизирующих колец.
2. Гост 22689.0-89 регламентирует требования к диаметрам полиэтиленовых труб и их фасонных частей. ГОСТ контролирует соответствия внешнего диаметра и фасонных частей, погрешности, степень герметичности при различном давлении.
3. ГОСТ P 54475-2011 для полимерных труб регламентирует диаметральное соответствие и толщину стенок. Проверяется соответствие внешних диаметров с диаметрами фасонных частей. Регламент включает проверку герметичности при различном давлении и изменении температуры среды.
4. СП 30.13330.2012. Регламентирует диаметр труб канализации в многоквартирных жилых домах. Регламент допускает минимальный диаметр общего стояка 110 мм для 5 этажных домов, и 160 мм, если этажей от 5 до 10. Также регламентируется диаметр фановой трубы от 110 до 160 мм.
5. ГОСТ 32415-2013 является отдельным регламентом размерных параметров полипропиленовых труб.
6. ГОСТ 18599-2001 регламентирует соответствие размерных параметров полиэтиленовых труб.
7. ГОСТ 51613-2000 для ПВХ труб, используемых в канализационных системах.

Трубы и фасонные части, не соответствующие нормам и требованиям ГОСТ, не могут использоваться в жилых и промышленных системах канализаций. Использование таких магистралей может привести к разгерметизации, утечке и повышению экологической опасности.

Виды, описание

При расчете канализационных труб по диаметру, учитываются 3 основных параметра:

1. Внешним или наружным диаметром является размер сечения трубы с учетом толщины стенок.

   По данному параметру определяются диаметры соединительных элементов, жесткость и прочность трубы.

   Обозначается как «D». Размерные параметры обозначаются в миллиметрах (мм).

2. Внутренний диаметр. Это размер внутреннего сечения трубы по всей длине, без учета толщины стенки. Используется при расчете пропускной способности магистрали и подборе запорных элементов (затворы, клапаны). Обозначается как «DN», рассчитывается в мм.
3. Еще одним параметром при расчете пропускной способности трубопровода является условный диаметр или проход. Это, по сути, округленное значение от реального внутреннего диаметра трубы.

   Также используется при подборе соединительных и запорных элементов, но для соотношения внутреннего сечения по месту стыка. При неправильном подборе может быть образован бортик, который создаст завихрение или станет причиной засора.

Таблицы

Ниже представлены две таблицы для канализационных труб, используемых для внешнего и внутреннего монтажа.

Для наружной канализации

Внешний диаметр	Внутренний диаметр	Толщина стенки
110
125	2-5
160	2-10
200	2-10
250	4-12
315	4-14
400	6-23

В данной таблице приведены размерные параметры пластиковых канализационных труб. Также в системах могут использоваться чугунные трубы. Их внутренний диаметр варьируется от 65 до 1000 мм, внешний диаметр от 80 до 1020 мм, толщина стенки от 4 до 25 мм.

Для внутренней

Во внутренней канализации также могут использоваться трубы диаметром до 160 мм. Их используют в многоквартирных домах, гостиницах или офисных центрах.

Внешний диаметр	Внутренний диаметр	Толщина стенки
32	30	2-4
40	38	2-4
50	47,3	3-7
75	71,2
110	3-5
160	2-10

Толщина стенок канализационных труб из пластика может варьироваться в пределах 5 мм, если труба относится к типу бесшумных, состоит из 2 и более слоев. В системах наружной канализации также могут использоваться трубы диаметром от 400 до 1200 мм. Такие магистрали проложены на участках общественной канализации.

Соотношение D с другими параметрами

Внешний D	Внутренний D	Толщина стенки	Длина раструба	Длина трубы м.
32	30	2-4	18-24	2-3
40	38	2-4	18-26	2-3
50	47,3	3-7	18-28	2-3
75	71,2	18-33	2-4
110	3-5	22-36	2-4

Влияет ли материал трубы?

Диаметры труб из различных материалов также отличаются. Тут прослеживается зависимость от степени прочности, коррозийной стойкости и шероховатости внутренних стенок:

1. Чугун. Производятся с внутренним диаметром от 65 до 1000 мм, внешним диаметром от 81 до 1020 мм.
2. Керамика. Производятся диаметром от 100 до 600 мм. Толщина стенки керамических труб варьируется в пределах 20-40 мм.
3. Гофрированная продукция производится диаметром от 110 до 1200 мм. Это показатели внутреннего диаметра. Наружный отличается высотой ребер жесткости от 10 до 35 мм.
4. ПВХ (поливинилхлорид). Наружный диаметр от 32,5 до 316,7 мм, внутренний 32-315 мм.
5. ПЭ (полиэтилен). Наружный диаметр от 20 до 110 мм, внутренний от 18 до 64 мм.
6. ПП (полипропилен). Наружный диаметр от 32 до 150 мм, внутренний от 18 до 95 мм.

Как видно, самый большой разброс по диаметру у чугунных труб. Это обусловлено тем, что стенки таких труб имеют неровности. Они обрабатываются жидким битумом для повышения гладкости и устойчивости к коррозии.

Гофрированные трубы имеют гладкую поверхность. Рифление обеспечивает устойчивость труб к внешним воздействиям. Внутренний диаметр их соединительных элементов соответствует наружному диаметру трубы без ребер.

Асбестовые или керамические трубы отличаются только в том случае, если имеют внутренний армирующий каркас. Большая толщина стенок не влияет на величину внутреннего диаметра.

Размер в зависимости от назначения

Эффективность слива и общая герметичность бытовой системы канализации зависят от правильно подобранных труб по диаметру.

На кухне

При проектировании канализационной системы для кухни учитывается степень загрязнения стока. Как правило, это мыльная вода, с примесями.

Оптимальным вариантом для системы будут трубы диаметром 50-75 мм. Отводы от раковины и посудомоечной машины должны быть не менее 40 мм, иногда допускается 32 мм.

В ванной и туалете

На ванну и туалет приходится самый большой объем слива. Диаметры труб для различных сантехнических и бытовых устройств следующие:

1. Общий стояк и фановая труба 110 мм. Если количество этажей в доме превышает 5, то диаметр стока должен быть не менее 160 мм.
2. Для унитаза — 110-150 мм.
3. Биде, ванна, умывальник (раковина) 50-75 мм.
4. Стиральные, посудомоечные машины 50 мм.

Вся система от стояка соединяется общим горизонтальным отводом (лежаком), его диаметр должен быть не менее 75 мм. Лежак также можно монтировать трубой диаметром 100 мм. Это делается в общественных туалетах, общих кухнях, в общественных душах.

Выгребная яма в частном доме

В частных домах часто предусмотрено разделение канализационной системы или ее дополнение от различных пристроек.

Тут требования следующие:

1. Отводной сток от жилого дома в пределах 110-160 мм. Учитывается количество этажей, объем стока, возможное попадание игрушек, одежды, бумаги.
2. Сток из гаражей, бань, саун и бассейнов не менее 160-200 мм. Учитывается возможное попадание в сток ветоши, твердых предметов (мыло), листьев.
3. Диаметр общей горизонтальной магистрали до выгребной ямы в пределах 200 мм.

При выборе также учитывается общая нагрузка на магистраль. При отсутствии бассейна, бани и дополнительных сантехнических устройств, диаметр трубы для отвода до выгребной ямы можно снизить до 110 мм.

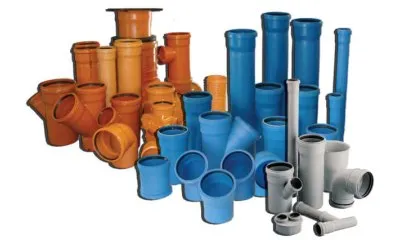

Разновидности по цвету

Все чаще монтаж канализационных систем выполняется с использованием пластиковых труб. Они имеют 4 основные разновидности по цвету, что определяет их место эксплуатации и характеристики:

1. Серые трубы. Используются для внутренних систем. Производятся в диаметральных параметрах от 32 до 150 мм (40, 50, 75, 110, 125).
2. Рыжие. Используются для внешних систем канализации. Производятся диаметром от 110 до 1200 мм.
3. Черные. Применяются для ливневых стоков. Для систем используются трубы от 110 до 600 мм.

   В регионах с частыми подтоплениями может использоваться труба диаметром 800 мм.

4. Зеленые. Используются на напорных участках канализационных систем. Производятся в диаметральных размерах от 110 до 160, 200 мм.

Белые трубы предназначены для внутренней канализации и установке непосредственно внутри помещений. Поставляются в размерных вариациях от 25 до 110 мм. Внешний диаметр бесшумных труб может быть нестандартным. При диаметре 110 мм такие трубы не герметичны по местам стыка с обычными муфтами.

Как грамотно выбрать необходимый?

При выборе канализационных труб для квартир и частных домов стоит учитывать некоторые особенности, которые связаны с объемом и качеством сточных вод.

Для квартиры

В квартире чаще всего система канализации монтируется вдоль одной стены, охватывая смежные кухню и ванную.

При выборе учитывается:

1. Общий горизонтальный слив диаметром от 75 мм. К нему будут присоединены раковина, умывальник, бытовые приборы (стиральная и посудомоечная машины).
2. Диаметр трубы для унитаза не менее 110 мм.
3. Фановая труба должна быть не менее 110 мм.
4. Также нужно учесть различные особенности стока. Например, подобрать трубу устойчивую к высоким температурам.
5. Для квартир лучше подобрать бесшумный тип труб. Это позволит снизить уровень шума от стока с верхних этажей.

Также учитывается количество этажей и расположение квартиры. Чем выше расположена квартира, тем меньше нагрузка на систему. На нижних этажах основной стояк должен быть диаметром не менее 150 мм. Для монтажа могут использоваться трубы серого или белого цветов.

Для частного дома

В частном доме часто есть:

• несколько ванных комнат,
• отдельная баня,
• сауна,
• бассейн.

Тут стоит учесть:

1. Диаметр общей горизонтальной магистрали от 75 до 110 мм.

   Учитывается количество и объем ванн, душей, умывальников. Внутренняя канализация строится из труб серого цвета.

2. Для саун и бань подбирается труба диаметром от 160 мм. Учитывается возможное попадание твердых предметов, ветоши, одежды, мочалок.
3. Для бассейнов используются трубы диаметром от 160 до 200 мм. Тут также учитывается степень засорения.
4. Общий стояк для этажного частного дома должен быть собран из трубы диаметром 110-160 мм.

В схему монтажа канализации частного дома также может быть внесен сток с крыш, дорожек и иных поверхностей. Его также соединяют с наружной системой, трубой диаметром 160-200 мм.

Пример построения стояка

Стояк является основным, центральным трубопроводом в системе канализации. Его монтаж зависит от длины всей магистрали. С учетом длины подбирается диаметр трубопровода.

Далее дана инструкция по построению стояка и сопутствующих коммуникаций для 5 этажного здания:

1. От крыши до подвального помещения проводится основная магистраль, диаметром от 110 до 150 мм.
2. По мере прохождения по уровню пола каждой квартиры выполняется врезка отвода диаметром 110 мм и косого отвода для последующей чистки. Запрещается монтировать отвод с патрубком 50 мм, так как он не может использоваться для подключения унитаза.
3. К отводу диаметром 110 мм присоединяется тройник диаметром 110 на 75 мм.
4. К выходному патрубку диаметром 75 мм присоединяется горизонтальная магистраль для соединения всех сточных устройств.

В подвальном помещении стояк соединяется с основным трубопроводом через тройник. Диаметр основного трубопровода может быть от 110 до 200 мм, в зависимости от объема стоков.

Правила соединения изделий разного диаметра

Соединение труб разного диаметра проводится при помощи раструбов или соединительной фурнитуры.

Основные правила следующие:

1. Раструбы должны оснащаться герметизирующими резиновыми кольцами без поверхностных повреждений.
2. При вставке ранее отрезанной трубы, на ее конце должна быть снята фаска, под углом 45 градусов.
3. Сама фаска смазывается специальной смазкой. Использовать машинное масло или солидол запрещается.
4. Труба вставляется в раструб или муфту с небольшим поворотом. Забивать трубу также запрещается.
5. Стыковка труб разного диаметра осуществляется через специальные переходники.
6. На горизонтальных участках переходник должен быть состыкован с муфтой, если не имеет раструбов на каждом соединительном патрубке.
7. На вертикальных участках можно использовать безраструбное соединение при помощи муфт.

При осуществлении перехода от чугунной трубы большого диаметра на ПВХ трубу используется специальный переходник с герметизирующим хомутом. Соединение через раструб чугунных труб дополнительно герметизируется жидким битумом.

Можно ли уменьшить диаметр и как?

Уменьшить диаметр канализационной трубы, конечно, можно и делается это при помощи переходников с большего размера на меньший, например, 110х50 мм. Но тут стоит учитывать, что канализационная система построена по принципу от меньшего диаметра к большему.

Уменьшение диаметра может привести к нарушению пропускной способности, образованию засоров и появлению неприятного запаха. Также запрещается намеренно сужать диаметр труб в многоквартирных домах, особенно на нижних этажах. На верхних этажах запрещается сужать диаметр фановой трубы.

Заключение

Система канализации рассчитывается таким образом, чтобы на ее пропускную способность не влияло воздействие скорости потока, воздушного давления и различных примесей.

Справиться с этими воздействиями и смонтировать максимально эффективную систему можно только с правильно подобранными трубами по диаметру. Главное, учитывать максимальный объем на каждом участке, с некоторым запасом и возможным накоплением осадка в течении нескольких лет эксплуатации.
