Геостарт» предлагает обширный ассортимент железобетонных изделий различной формы и размера для строительства зданий и сооружений. В их ассортименте вы найдете колодезные кольца разных диаметров, включая объемные модели. Стоимость и размеры железобетонных изделий зависят от типа и формы, так что выберите оптимальный вариант для своих потребностей.

Достоинства и недостатки

Факт, что жб изделия часто используются при сооружении колодцев, говорит о том, что они обладают множеством преимуществ. Основные из них следующие:

• Высокая прочность. Они могут выдерживать воздействие различных негативных факторов, в том числе и воды, с которой им во время эксплуатации колодца часто приходится взаимодействовать.
• Быстрое сооружение конструкции. На создание колодца не требуется много физических усилий. Достаточно просто предварительно подобрать подходящие по размеру изделия, а потом поставить их в выкопанной яме друг на друга, используя в качестве соединительного компонента обычный цементно-песчаный раствор.
• Отличная герметичность, особенно в том случае, если кольца были дополнительно гидроизолированы. Благодаря этому они не пропитываются водой, а значит, она не может их разрушить, расширяясь и сужаясь под воздействием перепадов температуры.
• Изготовление из недорогих материалов с применением недорогостоящих технологий, поэтому цена их на рынке также невысока. Позволить себе использование таких строительных элементов может каждый, кто задумал соорудить у себя во дворе колодец.

ЧИТАТЬ Когда снимать опалубку после заливки бетона: рекомендации

Однако имеются у этих прочных изделий и недостатки. Самый серьезный из них заключается в следующем: хотя сам процесс создания колодца из таких колец проходит быстро и не требует больших физических усилий, все же в этом случае не удастся обойтись без специальной техники. Даже самое маленькое по размеру кольцо весит почти полцентнера. Поднять его невозможно и уж тем более правильно опустить в яму не повредив. Поэтому приходится арендовать специальное оборудование, с помощью которого легко можно переместить кольцо в любое место и правильно его установить.

Вопросы и ответы

Как всегда, формальные требования создают несколько неполное впечатление о продукции, которая ими стандартизируется. Давайте соберем воедино типичные вопросы, которыми задаются потенциальные покупатели обсуждаемых нами изделий. (См. также статью Полимерные кольца для колодца: особенности конструкции.)

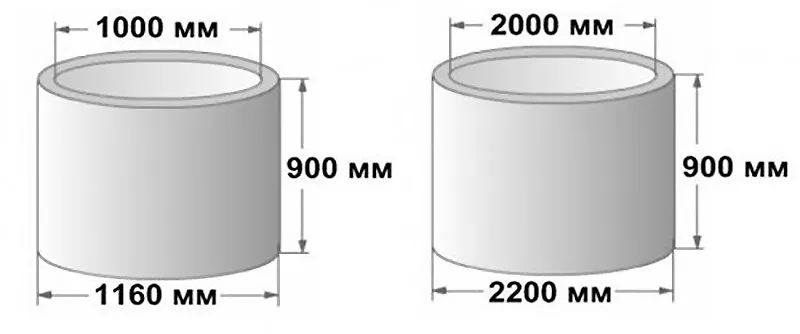

Размеры

Каким может быть диаметр колец? Диаметр колодезного кольца варьируется от 60 до 250 сантиметров.

На фото — КС-25-12. Диаметр — 2,5 метра.

Минимальная высота колодезного кольца составляет всего 150 миллиметров (к примеру, для КС-7-1,5). Максимальная — 3,5 метра (КС-7-3). Однако наибольшим спросом пользуются изделия высотой 90 — 100 сантиметров.

Каков объем воды в колодезном кольце? Объем цилиндра равен произведению квадрата его радиуса на высоту и на число «пи». Таким образом, для самых ходовых колец с внутренним диаметром 1,5 метра и высотой 0,9 метра внутренний объем составит (0,75^2) х 0,9 х 3,1415 = 1,6 кубометра.

Чтобы получить объем колодезного кольца в литрах, достаточно умножить это значение на 1000: 1,6 х 1000 = 1600 л.

Формула расчета объема цилиндра. R — его радиус, H — высота.

Виды

Всегда ли эти изделия представляют собой обычный толстостенный цилиндр? Вовсе нет.

В прайс-листах производителей можно обнаружить следующие их разновидности:

Кольцо для колодца с замком (с четвертью) — изделие с пазом и выступом на верхнем и нижнем торце соответственно. Конструкция позволяет избежать поперечного смещения элементов колодца и существенно упростить его герметизацию.

Замок предотвращает смещение элементов колодца при любых подвижках грунта.

Изделия с днищем предназначены для монтажа колодцев при высоком уровне грунтовых вод, когда дренирование через пол может привести не к осушению колодца, а к его заполнению.

• Так называемые доборные — это все изделия высотой менее 40 сантиметров. Они применяются при нестандартной высоте или глубине создаваемой конструкции (некратной высоте одного большого кольца).
• Перфорированные — имеющие в стенках большое количество отверстий. Их назначение — эффективный дренаж очищенных стоков в грунт. Область применения вполне предсказуема: из них строятся фильтрующие колодцы локальных очистных сооружений.

Эти изделия способны многократно ускорить строительство септика.

Прайс

Сколько стоит колодезное кольцо? Разумеется, цена зависит от его размеров и формы.

Приведем несколько примеров из найденного на просторах всемирной сети прайс-листа.

• КС-7-6 (диаметр 70, высота 60, обычное стеновое кольцо) — 850 рублей.
• КС-20-9 (200х90 см) — 4500 рублей.
• КС-15-10ч (150х100 см, с замком) — 3750 рублей.
• КЦД-15-9 (150х90, с дном) — 4650 рублей.
• КЦД-20-10ч (200х100 см, с дном и замком) — 18000 рублей.

КЦД-20-10ч с указанными основными размерами.

Что ещё потребуется? Дополнительные элементы

Для решения вопроса установки качественной системы водоснабжения не достаточно установить только кольца. Потребуется монтировать и дополнительные элементы, иначе конструкция не даст желаемых результатов. Такое условие не относят к обязательным. Но, если соблюдать правило – проще защититься от попадания внутрь различных загрязнений. Это увеличивает эксплуатационные сроки, делает постройки более завершёнными.

Вот лишь некоторые допустимые решения:

Доборные кольца.

Со стандартным диаметром, но толщина меньше, чем в нормах. Поднимают высоту кольца, пока она не дойдёт до требуемого уровня.

Плиты перекрытия. Часто они помогают завершить и ремонт колодца из бетонных колец своими руками.

Наверху после таких плит монтируют кольцо с малым диаметром. Обычной крышки канализационного люка хватит, чтобы закрыть имеющиеся отверстия.

Плиты низа.

Для создания оснований с повышенной надёжностью.

При помощи таких изделий колодцам придают максимальную герметичность. Можно не беспокоиться о том, что трубы будут промерзать зимой. Вес бетонного кольца для колодца из-за этого не меняется.

Колодезные крышки
Закрывают верхнюю часть, размер подбирают по конструкции.

Плиты днища
Перекрывают часть внизу. Выпускаются по действующим стандартам.

Опорные кольца
Придают прочности и надёжности конструкции. Устройство колодца без них не будет полным.

Виды бетонных колодезных колец

Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:

• КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
  • обычные с ровным краем, стандартной толщиной стенки;
  • со сформированным выступом — для замкового стыка;

    Бетонные кольца для стенок колодцев могут быть с фальцевым краем — это когда сформирован выступ для замкового соединения

  • усиленные — с большой толщиной стенки для случаев глубокого заложения;
  • армированные — с введенной арматурой.
• КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
• КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
• КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.

По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.

Плиты для перекрытия и основания

Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:

• ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
• ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.

  Виды плит перекрытия для колодцев

• ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
• ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.

Стандартные размеры для плит

Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.

Как выбирать размер

Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.

Размеры колодезных колец всех типов должны совпадать

Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.

Процесс монтажа

Чтобы колодец соответствовал установленным требованиям, монтаж конструкции нужно проводить по всем правилам. Здесь необходимо выполнять общеизвестный порядок действий:

1. Выбор места

   Водопроводные колодцы и дренажные системы не обустраиваются вплотную к жилой застройке. Средняя удалённость от дома – около 5 метров. В выбранном месте не должно быть грунтовых вод, иначе придётся нести дополнительные расходы на герметизацию. Кроме этого, к месту монтажа должна свободно подъезжать спецтехника.

2. Котлован

   Для рытья котлована лучше нанять технику: глубина ямы должна равняться высоте двух колец. Выкопать такой котлован вручную будет весьма проблематично. На дно котлована укладывают дренажную подушку из слоёв песка и щебня, толщиной не менее 50 см.

3. Кольца

   Для нижнего яруса идеально подойдёт кольцо с глухим дном, если изделие сквозное, сначала укладывается плита низа. Элементы устанавливаются друг на друга при помощи автокрана, стык замазывается раствором. Если колодец монтируется на подвижном грунте, стык можно укрепить металлическими скобами.

После установки колец, к колодцу подводят коммуникации, выполняют необходимые соединения, засыпают котлован, накрывают кольца верхней плитой, устанавливают канализационные люки.

Преимущества бетонных колец

Если говорить о существенных преимуществах бетонных колец, необходимо подчеркнуть такие особенности изделий:

• Установка конструкций из таких материалов не занимает много времени;
• Кольца из бетона являются сравнительно дешевыми;
• При монтаже без особых трудностей можно обеспечить герметичность стыков;
• Основной отличительной особенностью такого септика является сравнительно высокая прочность;
• Продолжительность эксплуатационного периода этих изделий составляет около 10 лет.

Некоторые кольца изготавливаются с соблюдением особых гигиенических требований. Их можно использовать для оборудования колодцев. Качественная бетонная смесь обеспечивает высокие прочностные характеристики. Для этого при изготовлении используется специальная армирующая сетка из проволоки, которая помещается в форму для бетонного кольца перед тем, как застынет раствор. Некоторые производители не уделяют должного внимания прочности изготавливаемых бетонных колец

Поэтому при выборе желательно уделять особое внимание этому вопросу, чтобы не приобрести недостаточно качественное изделие

Причины, по которым специалисты рекомендуют выбирать бетонные кольца в качестве материалов для оборудования септиков:

1. Полезные объемы септика без особых трудностей увеличиваются посредством установки дополнительных колец.
2. Железобетон считается материалом, наиболее устойчивым к воздействию окружающей среды и веществ, входящих в состав канализационных стоков.
3. Продолжительность эксплуатационного периода больших колец считается сравнительно высокой.
4. Бетонные камеры всегда будут оставаться на своем месте. Владельцем дачных участков не нужно беспокоиться о том, что септик всплывет в результате повышения уровня грунтовых вод или образования паводка.
5. Технология монтажа не представляет собой ничего сложного. Сравнительно большой вес бетонных колец не проблема, если в процессе установки применяется тяжелая грузоподъемная техника.

Любой домовладелец может приобрести бетонные кольца, размер и форма которых полностью соответствует их требованиям. Твердость бетона должна быть достаточной для применения колец при оборудовании канализационных септиков. Если продавец имеет сертификат, подтверждающий качество изготавливаемой продукции, можно выбирать у него подходящие кольца для своей системы водоотведения.

Какие требования существуют в СНиП к канализационным колодцам

Прежде всего, следует рассмотреть требования к канализационным колодцам, затрагивающие вопрос выбора материала их изготовления.

Конструкции должны отличаться высокими показателями герметичности и прочности.

СНиП разрешает использовать в обустройстве колодцев следующие материалы:

• готовые конструкции из пластика или полиэтилена. Они изначально изготавливаются профильными заводами в полном соответствии с ГОСТами, поэтому здесь будет стоять вопрос только в определении подходящих размеров конструкции;

  Пластиковые колодцы

• железобетонные изделия – это бетонные кольца, выпускаемые заводами в соответствии с нормами ГОСТ. Здесь потребуется рассчитать количество требуемых изделий и диаметр колец;

  Железобетонный колодец

• бутовый камень или влагостойкий кирпич – эти материалы тоже можно использовать для обустройства колодцев, но в связи с трудоемкостью работы они применяются сегодня достаточно редко.

  Колодец из бутового камня

Регламентируются нормами и размеры колодцев. Они будут зависеть от диаметра канализационных труб, используемых в обустройстве системы канализации. Наблюдается следующая взаимосвязь:

Диаметр канализационного колодца, чертёж

• для труб диаметром меньше 300 мм диаметр колодца должен составлять минимум 1000 мм;
• для труб диаметром 300 мм и более, диаметр колодца должен быть 1500 мм и больше. Можно монтировать квадратные колодцы. Здесь длина одной стороны не должна быть меньше 1 метра.

Есть и строгие требования касаемо монтажных работ. Рассмотрим их далее.

Маркировка и разновидности бетонных колец

Маркировка бетонного кольца происходит с помощью цифровых и буквенных аббревиатур. Буквенная аббревиатура показывает вид бетонного кольца, цифровой показатель обозначает внутренний диаметр изделия и его высоту. Например: КС 10.9 — из этого видим, что изделие служит стенкой, внутренний диаметр которой 1 м, а высота 90 см.

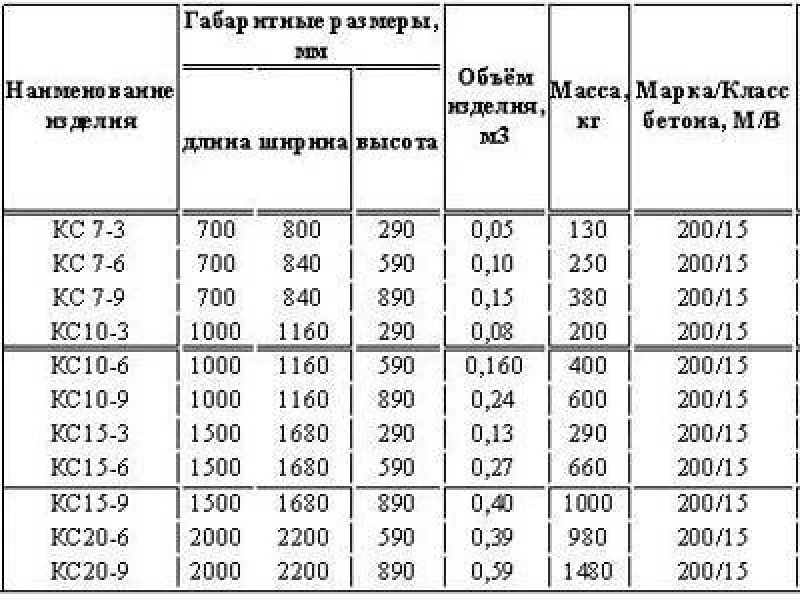

Маркировка бетонных колец. Скрин из прайс-листа

Бетонные кольца в настоящее время подразделяются на: стеновые (КС), опорные (КО), служащие в водопроводных и газопроводных инженерных системах (КВГ), работающие емкостью водоотведения и канализации (КФК), а так же кольца, применяемые как камеры систем водостоков (КЛК).

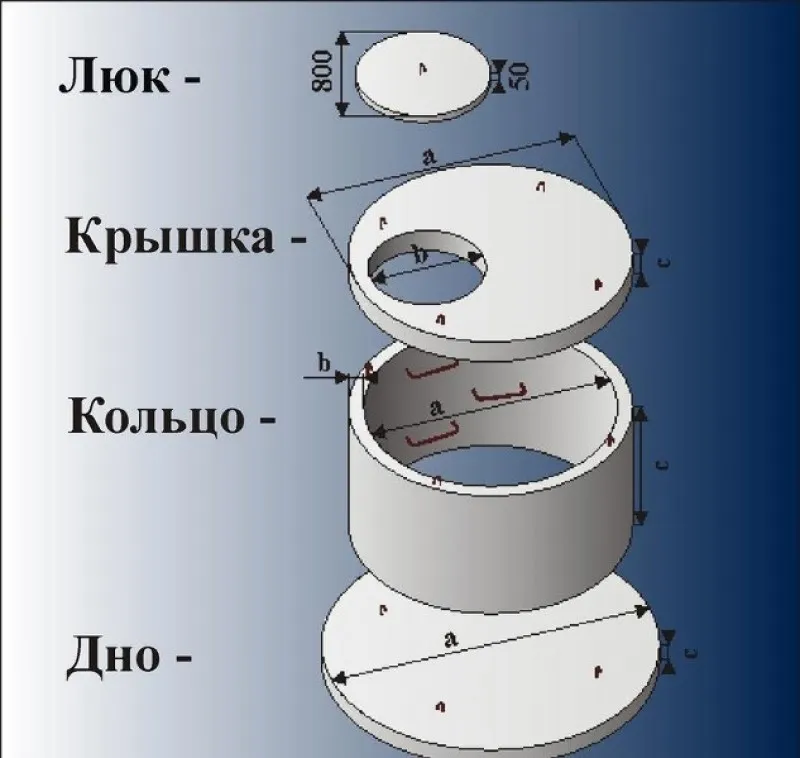

Виды дополнительных элементов бетонного кольца

Существуют также разновидности колец: с плоскими и замковыми торцами, доборные, ремонтные и опорные. Отдельно можно выделить замковый торец, его нужно обязательно использовать там, где грунт разжижается под действием воды (глинистый, илистый или песчаный). Кольца же с плоским торцом в таком грунте могут сдвинуться и перекрыть шахту колодца до половины диаметра.

Как выполнить септик из бетонных колец — особенности монтажа

Из бетонных колец можно построить однокамерный или многокамерный септик. Канализационная выгребная яма считается самым простым устройством. Она представляет собой обособленный колодец из бетонных колец, расположенный неподалеку от места сброса стоков. Сброс жидких отходов производится благодаря смонтированной канализационной трубе.

Недостатки однокамерного септика в том, что он довольно быстро заполняется, процессы брожения нечистот в нем не происходят достаточно быстро, и осадок не успевает выпадать. Сливающиеся сюда отходы так и остаются грязными, а потому однокамерный накопительный септик придется чистить достаточно часто, каждый раз обращаясь к услугам ассенизаторской машины.

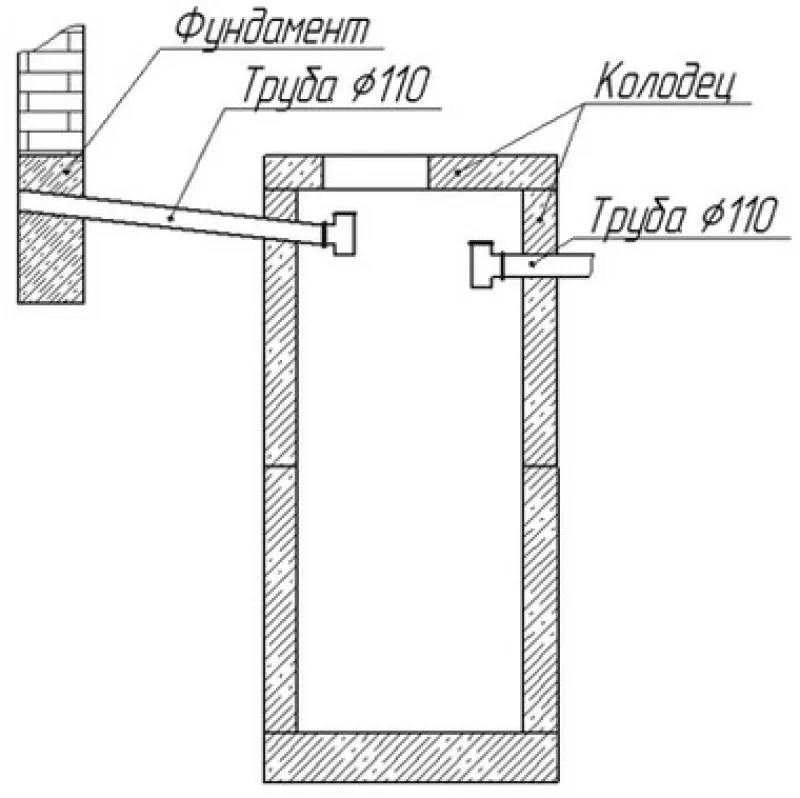

Схема однокамерного септика-накопителя

А многоуровневые септики требуют более весомых затрат при создании, зато на 100% гарантируют качественную очистку сточных вод. В результате образуется практически чистая техническая вода, которую можно использовать для полива сада и огорода. В этом случае канализационные стоки проходят последовательно три колодца, где происходят процессы брожения и бактериального разложения.

Что же касается монтажа бетонных колец под канализацию, то он происходит следующим образом:

Если вы выбрали стандартные размеры бетонных колец для канализации (диаметр — 1 метр), то потребуется 2-3 кольца, установленных друг на друга посредством арендованного автокрана.
Перед установкой канализационных жб колец непременно проводятся земельные работы — подготавливается котлован. Здесь можно использовать ручной труд (лопаты) или специальную землеройную технику. Яма подготавливается таким образом, чтобы ее диаметр превышал габариты колец на 20-30 см.
На дне ямы, строго там, где будут установлены кольца, заливается бетонная подушка.
После того, как дно высохнет, можно осуществлять установку необходимого количества колец. В процессе монтажа стык между бетонными кольцами цементируется, а для дополнительной гидроизоляции заделывается смолой.

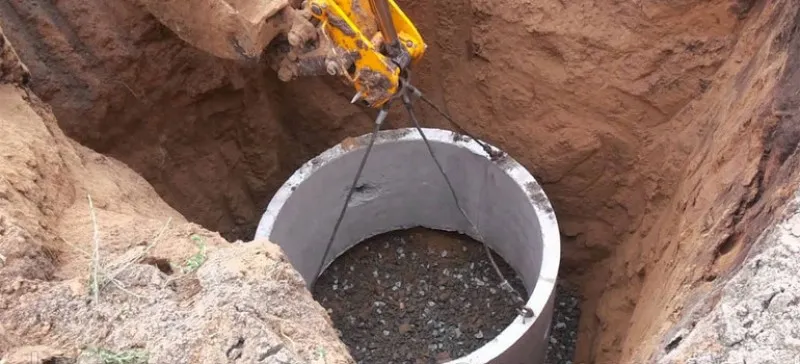

Монтаж бетонной канализации

Желательно внешнюю поверхность септика дополнительно обработать горячим битумом. Таким образом обеспечивается защита канализационного колодца от воздействия грунтовых вод — тем самым срок эксплуатации всей конструкции существенно увеличивается.
На уже смонтированные кольца устанавливается крышка, а между стенками септика и стенками котлована засыпается грунт.

Также в процессе монтажа необходимо предусмотреть прокладку канализационной трубы — либо для подачи стоков в септик, либо для транспортировки жидкости между уровнями.

Области применения железобетонных колец

Главными областями применения колец для канализации являются установка и монтаж колодцев;

• канализационных;
• питьевых.

Ещё из этих элементов производится устройство газопроводных колодцев. ЖБ элементы с низкой проницательностью применяются для накопительных колодцев, сложных ассенизаторских сооружений (септиков), коллекторов систем водоотведения. Как правило, такие сооружения устанавливаются в грунтах любого типа. ЖБ изделия со средней проницательностью целесообразно использовать для устройства смотровых ям в городских системах канализации.

Кольца с такими характеристиками можно укладывать во всех типах грунта, даже с агрессивными свойствами. Помимо этого, кольца ЖБИ могут применяться для подземной прокладки кабельной продукции. Изделия с замком применяются только для монтажа канализационных накопительных резервуаров.

Конструкция замка на этих изделиях представляет собой вогнутости по всему периметру верхнего основания, в пазы которых обязаны устанавливаться специальные выступы, выполненные на нижней поверхности изделия. Именно при их соединении и получается монолитная, не пропускающая воду, устойчивая к воздействиям грунтовых смещений конструкция. Поэтому такие изделия хороши как для питьевого, так и для канализационного колодца.

Помимо обычных стеновых колец, в устройстве септиков или питьевых колодцев могут применяться фильтрующие либо дренажные элементы. Стенки этих изделий не сплошные, а со специальными отверстиями, размещёнными равномерно по всей боковой поверхности цилиндра. Эти отверстия нужны для просачивания жидкостей в почву.

Колодезные кольца

Ценовая политика

Потребителю важно знать, во сколько приблизительно обойдется покупка таких изделий, как бетонные кольца для колодца. Размеры и цены всегда увеличиваются пропорционально

Перед покупкой следует рассмотреть предложения нескольких реализаторов. Согласно отзывам, цена может значительно отличаться у разных продавцов.

Средняя стоимость самого востребованного размера кольца КС 10-9 составляет около 1800 руб. Толщина его стенок равна 8 см , а вес достигает 640 кг. Однако в продаже существует множество других размеров подобных изделий.

Для колец с внутренним диаметром 70 см установлена наименьшая цена. В зависимости от их длины стоимость может колебаться от 350 до 1500 руб. Самыми дорогостоящими на сегодняшний день считаются кольца с диаметром 200 см и высотой 90 см. Их цена находится в районе 4800 руб. Вес такого изделия равен 2300 кг.

Если до этого хозяева дома никогда не устанавливали бетонное кольцо, лучше доверить выбор профессионалу. Он, руководствуясь своим опытом, сможет подобрать правильную разновидность.

Завершающим этапом является установка выбранного изделия. При помощи специальной техники можно смонтировать бетонное кольцо для колодца. Размеры, диаметр и цена его подбирается в соответствии с перечисленными выше рекомендациями.

Изначально необходимо правильно выбрать место для бетонного кольца. Его выгружают из машины близко от места работы. Установка может производиться двумя способами. Первый вариант предполагает выкапывание шахты, в которую опускают бетонное изделие. Второй подход использует специальную установку. Благодаря этому кольцо устанавливают на поверхность и удаляют из него грунт. Постепенно изделие опускают на требуемую глубину.

Когда в шахту начнет проступать вода, ее следует откачивать насосом. Следует заранее продумать освещение. На глубине будет достаточно темно. Потребуется подъемный кран или специальная установка. Стыки между элементами конструкции необходимо обрабатывать специальными средствами.

Ознакомившись с рекомендациями экспертов, будет несложно выбрать бетонное кольцо для колодца. Размеры, диаметр и толщина стенок его зависят от многих параметров. Чем больше изделие, тем больше его стоимость. Это универсальное устройство, позволяющее обустроить качественную систему канализации или водоснабжения на любом типе участка.

Технические характеристики железобетонных колец для канализации

Для частного строительства рекомендуется применять кольца ЖБИ канализационные марки КС, размеры для дачи которых могут быть 70 см, 100 см, 150 см и 200 см в диаметре.

Следующим показателем кольца ЖБИ размеров является их высота, которая не связана с диаметром и может быть 60 см или 90 см.

А вот стоимость таких ЖБИ изделий с диаметром, как раз, и взаимосвязана, т. е., меньший диаметр — меньше цена и т. д. Кстати, цифры в маркировке показывают диаметр, например, КС-20-9 имеет диаметр 2 м и высоту 90 см или 900 мм

Таблица покажет вам зависимость стоимости от технических данных

Вид колец ЖБИ

Объём ЖБИ кольца (м3)

Примерная стоимость (руб)

КС 10 — 9	0.71	1800 — 2100
КС 15 — 9	1.59	2750 — 3200
КС 20 — 9	2.83	4700 — 5350

Как видите, чем больше диаметр, тем дороже цена. Если взять КС 10 — 6, например, то тут стоимость будет значительно дешевле, а именно, 1000 — 1300 рублей.

Как рассчитать объём канализационного кольца и от каких величин он зависит?

Исходя из главных показателей размеров, мы можем определить, что их величины и составляют формулу вычисления объёма железобетонного кольца.

Надо узнать общий объём самой ямы, для этого:

Точное число жителей дома * дневная норма воды (л/чел) * 3 (время переработки стоков в сутках) = объём колодца.

Пример: 5 * 200 (установленная норма) * 3 суток (константа) = 3 м3.

Внутренний объём считаем по формуле:

V=R2*h*П,

где V — объём,

R2 — радиус кольца,

h — высота,

П = 3,14 (пи).

Обычно сливную яму делают глубиной около трёх метров. Из этой величины вычитаем 0.7 м и получаем показатель высоты кольца.

Для того, чтобы узнать радиус, вспоминаем математику и делаем обратный расчёт, т. е: R2=V/П/h.

В нашем случае это будет изображаться так: R2 = 3 м3 : 3,14 : 2,3 м = 0,65 м.

Отсюда мы видим, что ЖБИ кольцо надо покупать диаметром 130 см, а выше было показано, что таких показателей нет — значит, путём исключения, выбираем изделие, у которого показатель = 150 см.

Монтаж ЖБИ колец

Установка канализационных колец начинается с рытья ямы для колодца, что можно делать спецтехникой или своими силами при помощи лопаты. Тогда лучше позвать несколько человек, чтобы сэкономить время.

Зная объём и другие показатели, роем котлован, но по высоте и диаметру делаем его больше на 0.5 м.
Дно колодца трамбуем и засыпаем песчаную подушку 8-10 см, на которую кладём ЖБИ плиту или заливаем бетонным раствором.
Опускаем осторожно первый ЖБИ элемент на высохший бетон и цементируем его соприкосновение с дном.
Подводим сливной патрубок к подготовленному заранее отверстию.
Опускаем все требующиеся кольца по очереди, каждый раз бетонируя места соприкосновений.
Желательно провести внутреннюю гидроизоляцию тоже, а потом уже накрыть плитой и соорудить в ней люк.

Чтобы скрепить некоторые ЖБИ кольца для канализации, применяют скобы из металла.

Нюансы

Существует различие армированного бетона по типу изготовления:

• Монолитный — применяют для сооружения больших объектов путём заливания арматурного каркаса бетоном по заданному периметру.
• Сборные детали — виды и количество изделий отличаются широким ассортиментом и выпускаются на предприятии.
• Сборно-монолитные — делаются под каждый проект отдельно.

Для нас с вами самыми востребованными является второй вариант.

Если вы планируете опускать изделия без помощи спецтехники, то воспользуйтесь досками, которые можно, к тому же, применять вместо направляющих деталей.

Для лучшего погружения колец в грунт существует один секрет и состоит он в дополнительном элементе, приваренном к внешнему краю. Элементом служит металлическая полоса около 5 см шириной.

Заключение

Главный критерий при выборе стройматериалов для обустройства канализационной ямы сводится к надёжности и долгосрочной эксплуатации, а это и есть главные показатели ЖБИ колец любой формы и разных размеров.

Изготовление ЖБИ кольца: видео

Расскажите друзьям! Расскажите об этой статье своим друзьям в любимой социальной сети с помощью кнопок в панели слева. Спасибо!

Это интересно: Какие трубы использовать для вентиляции в частном доме : разбираем суть

Что ещё потребуется? Дополнительные элементы

Нужно отметить, что установка одних колец не решит проблему качественной системы водоснабжения. Чтобы колодец соответствовал предъявляемым требованиям, потребуется монтаж дополнительных элементов. Это не обязательное условие, но соблюдение этого правила поможет предотвратить загрязнение системы сточными водами, увеличит срок эксплуатации, придаст конструкции завершённый вид.

Для этого применяются:

• Плиты низа – обеспечивают надёжное основание.
• Плиты перекрытия – благодаря узкому отверстию сверху такой плиты устанавливают кольцо малого диаметра, закрываемое обычной крышкой канализационного люка.
• Доборные кольца – изделия стандартного диаметра, но меньшей толщины. Такие элементы помогают поднять высоту колодца на нужный уровень.

Использование таких изделий обеспечивает колодцу максимальную герметичность, предотвращает промерзание труб в зимний период.

Крышки для колодцев

Наименование	Диаметр Dн, мм	Диаметр Dвн, мм	Толщина H, мм	Объем бетона, куб.м	Вес, тонн
1ПП 15	1680	700	150	0.333	0.69
1ПП 20	2200	700	160	0.608	1.37
1ПП 25	2700	700	180	1.031	2.45
1ПП 25-2	2700	700	180	1.031	2.4
1ПП 8	1000	580	170	0.134	0.33
1ПП15-1	1680	700	150	0.27	0.68
1ПП15-2	1680	700	150	0.27	0.68
1ПП20-1	2200	700	160	0.51	1.38
1ПП20-2	2200	700	160	0.51	1.38
2ПП 15	1680	700	150	0.333	0.69
2ПП 20	2200	1000	160	0.608	1.2
2ПП 20-2	2200	1000	160	0.45	1.2
2ПП 25	2700	700	180	1.031	2.4
2ПП 25-2	2700	700	180	1.031	2.31
2ПП 8	1000	800	170	0.134	0.33
2ПП15-1	1680	700	150	0.27	0.68
2ПП15-2	1680	700	150	0.27	0.68
2ПП20-1	2200	1000	160	0.45	1.2
3ПП 15	1680	1000	150	0.333	0.54
3ПП 15-1	1680	1000	150	0.21	0.53
3ПП 15-2	1680	1000	150	0.21	0.53
3ПП 20	2200	700	160	0.608	1.34
4ПП 20-2	2200	700	160	0.608	1.28
КЦП1.20Н	2200	700	160	0.51	1.28
КЦП1.25Н	2700	700	180	0.92	2.31
КЦП2.25	2700	700	180	0.96	2.40
ПВГ-15	1720	700	140	0.27	0.68
ПВГ-20	2240	700	160	0.57	1.43
ПВГ-25	2740	700	180	0.99	2.48
ПВК-8	1000	400	170	0.06	0.15
ПК-10	1200	700	120	0.09	0.225
ПК-12	1450	700	140	0.18	0.45
ПК-15	1720	700	140	0.27	0.68
ПК-15-10	1720	1000	140	0.21	0.52
ПК-20	2240	700	160	0.54	1.35
ПК-20-10	2240	1000	160	0.5	1.25
ПК-25	2740	700	180	0.96	2.4
ПК-25-15	2740	1500	180	0.74	1.85
ПКБ8	1000	400	170	0.06	0.15
ПКМ8	1000	580	170	0.08	0.19
ПП 10	1160	700	150	0.159	0.25
ПП 13	1410	700	150	0.234	0.44
ПП10-1	1160	700	150	0.1	0.25
ПП10-2	1160	700	150	0.1	0.25
ПП13-1	1410	700	150	0.18	0.45
ПП13-2	1410	700	150	0.18	0.45

Плиты днища

Наименование	Диаметр D, мм	Толщина h, мм	Объем бетона, куб.м	Вес, тонн
ПН 7	840	100	0.12	0.09
ПН10	1500	100	0.18	0.45
ПН15	2000	120	0.38	0.95
ПН20	2500	120	0.59	1.48
ПН25	3000	140	0.98	2.45

Опорные кольца

Наименование	Диаметр D, мм	Диаметр d, мм	Толщина H, мм	Объем бетона, куб.м	Вес, тонн
К-1	840	700	180	0.053	0.13
КО1	900	600	100	0.045	84
КО4	840	580	40	0.02	40
КО6	840	580	70	0.02	0.05

Кольца с крышками

Наименование	Диаметр D, мм	Высота H, мм	Диаметр d, мм	Толщина B, мм	Объем бетона, куб.м	Вес, кг
ПК 10	1160	890	1000	80	0.36	780
ПК 15	1680	890	1520	80	0.61	1400

Особенности ЖБ колец

Колодец из бетонных колец получается действительно прочным и стойким к различным воздействиям, так как кольца делают из высококачественного портландцемента М400/М500, крупнозернистого песка, мелкофракционного (максимум 20 миллиметров) щебня, воды, пластификатора, арматуры 8-12 миллиметров толщиной. Свойства и характеристики изделий обусловлены их конструкцией и особенностями производства.

Основные плюсы и минусы железобетонных колец:

Высокий уровень прочности и долговечности за счет высокого качества бетона и арматурного каркаса внутри

Срок эксплуатации, достигающий 50 лет и более.
Удобство проектирования и сбора конструкции непосредственно на месте благодаря наличию специальных замков, соотношений размеров изделий.
Сравнительно невысокая стоимость элементов.
Монтаж канализационного колодца осуществляется с привлечением спецтехники – обычно используют автокран.
Систему важно защитить от влаги – тщательно пройти все швы, поверхности гидроизолирующими и герметизирующими материалами.

• Лучше всего для канализационного колодца из бетонных колец подходят изделия со специальными замками на торцах – выступы на одном кольце соединяются с пазами на другом, что делает конструкцию неподвижной, прочной, устойчивой. Кольца с замками называются сплошными, с ними – фальцевыми. К фальцевым кольцам нередко производят днища, крышки, люки.
• Часто в монтаже систем в качестве самых нижних используют фильтрационные кольца – они производятся с металлическим фильтром, через них очищенные стоки уходят в пласты грунта. Если есть риск неконтролируемого переполнения резервуара сточными водами, фильтрационное кольцо монтируют в качестве самого верхнего – в таком случае при переполнении грубо очищенные стоки уйдут в землю.

Маркировка и обозначение бетонных колец:

• КС – кольца стеновые, используются для ограниченных пространств.
• КО – кольца для основания, используются в качестве опоры конструкции, монтируются на дно котлована.
• КЛК – изделия повышенной водостойкости, актуальны для монтажа водосточной сети, местной ливневой системы.
• КВГ – изделия для подземных газопроводов, водопроводных колодцев.
• КФК – для коллекторных сетей, дренажных коммуникаций.

Рядом с буквами обычно располагают цифры, которые указывают на размеры элемента, удельный вес. Для выбора подходящих бетонных колец достаточно выяснить необходимые высоту, внутренний диаметр, толщину стенок.

Способы увеличения объема воды

Вне зависимости от типов, колодцы подразделяются на два вида:

• несовершенные или неполные, когда их дно не достигает водоупорного пласта, благодаря чему приток воды в сооружение может осуществляться как через боковые стенки, так и через дно;
• совершенные или полные – это сооружения, дно которых упирается в водоупорный пласт, а потому поступление живительной влаги осуществляется исключительно через боковые стенки.

Увеличить объем воды в несовершенном колодце можно путем углубления до водоупорной породы. Если он совершенный, то в водоупорной породе обустраивается придаточный резервуар или зумпф, который способствует увеличению запасов жидкости. В некоторых случаях производят расширение подводной части конструкции в виде шатра, что способствует значительному увеличению объема живительной влаги.

Схема углубления колодца

Подводя итог, можно сказать, что в среднем в течение часа в колодец поступает порядка 0,5 кубов жидкости, а это чуть меньше количества, содержащегося в одном кольце. Значит, для личного использования идеальным вариантом станет ключевой тип сооружения, так как его строительство не потребует значительных финансовых вливаний в виду отсутствия необходимости углубления на значительное расстояние от поверхности земли и покупки большого количества колец.

Как определить размер кольца по ММ?

Для того чтобы определить размер кольца по миллиметрам, можно использовать специальную таблицу, которая соотносит диаметр кольца с его размером в миллиметрах.

1. Измерьте диаметр кольца в миллиметрах, используя линейку или мерную ленту. Измерение должно быть произведено в самой широкой части кольца.

2. Найдите соответствующий размер кольца в таблице размеров. Обычно таблицы размеров кольца различаются в зависимости от региона и страны, поэтому необходимо выбрать таблицу, которая соответствует месту, где вы живете или где будете покупать кольцо. Например, для США и Канады используется стандартная таблица размеров кольца, а для Европы — таблица размеров в миллиметрах.

3. Найдите значение в таблице, которое соответствует диаметру кольца, который вы измерили. Размер кольца в миллиметрах обычно указывается в столбце «Диаметр» или «Диаметр внутреннего края».

4. Определите размер кольца, соответствующий значению диаметра в миллиметрах. Размеры кольца обычно указываются в столбце «Размер» или «US Размер». Например, если диаметр кольца составляет 18 мм, то его размер в таблице может быть 8 или 8,5 в зависимости от производителя.

Если у вас нет доступа к таблице размеров кольца, то вы можете использовать онлайн-калькуляторы для определения размера кольца по миллиметрам. Также можно обратиться к ювелиру или продавцу, который поможет вам определить правильный размер кольца.
