Современная система канализации в многоквартирных домах

Канализационная система в многоквартирных домах

Подавляющее большинство граждан нашей страны живет в панельных многоэтажных домах со встроенной системой канализации. Последнюю подлежит периодически осматривать и ремонтировать, так как хорошо налаженное устройство канализации в многоквартирном доме устраняет многие проблемы, такие как затопление, неприятные запахи и засоры. Поэтому обслуживание и текущий ремонт отдельных труб и всей системы, их прочистка и замена должны быть в списке приоритетных задач как обслуживающей коммунальной или частной организации, так и самих жильцов. Для этого необходима канализационная схема и понимание принципов ее эксплуатации.

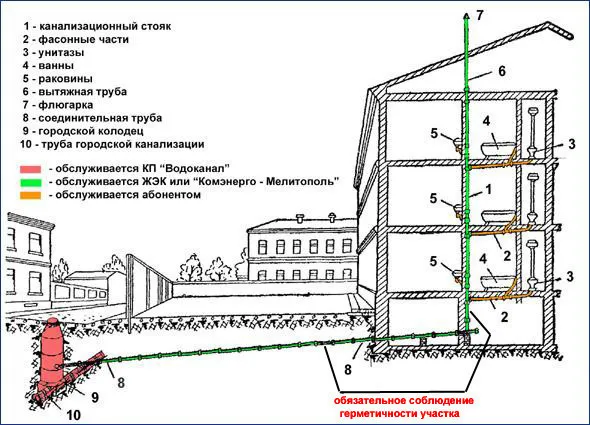

Схема канализационной системы в многоквартирных домах

Большинство домов, построенных в советское, до 1990 года, время, спланированы таким образом, что санузел и ванна располагаются рядом с кухней. Такая система позволяет использовать единую разводку канализации в квартире. Ее схема следующая: разводка начинается с кухни, проходит через ванную и туалет, где вливается в общий стояк. Вершина последнего выводится на крышу для обеспечения вентиляции. Такая система очень проста и обеспечивает элементарную функцию доставки воды из канализационного стока отдельной квартиры в общий стояк.

Схема эксплуатации стояков определяется самотечным движением воды без создания дополнительного давления.

Схема канализации квартир

Это определяющий принцип в инженерии многоэтажных канализационных систем. Трубопровод прокладывается под уклоном, рассчитываемым специалистами-сантехниками. Важно, чтобы уклон был равномерным на всех участках трубопровода, иначе в местах изгибов будут скапливаться отходы, что усложнит эксплуатацию и ремонт системы. Для труб диаметром 40-50 мм угол уклона составляет 3 %, для труб диаметром 85-100 мм – 2 %. Чем дальше от точки слива находится прибор, тем выше должна находиться канализационная труба.

Так как канализационная система каждой квартиры предполагает наличие не одного, а нескольких сантехнических приборов, необычайно важно для каждого вычислить правильный угол уклона. Грамотный инженерный расчет продлит канализации срок службы и поможет избежать многих возможных неприятностей. На практике приведенное процентное соотношение означает, что на каждый м трубы с диаметром 40-50 мм уклон составляет 3 см. То есть если раковина расположена в 2 м от стояка, то верхний конец трубы приподымается на 6 см.

Особенности системы канализации в высотках

Схема канализации в высотках

Для успешного функционирования канализационная система требует периодической чистки. Даже правильно рассчитанный угол наклона не может гарантировать 100 % прохождение сточных вод по трубопроводу. В трубах задерживается сор и отходы, которые уменьшают диаметр стояка, препятствуя проходимости. Это происходит из-за того, что в канализационные стоки вода попадает загрязненная: жиром, химией, частичками пищи, мылом и т. д. Все указанные составляющие имеют склонность оседать в трубах, образуя засоры. В идеале канализационная система самоочищается благодаря движению воды по трубам с определенной скоростью, которую обеспечивает оптимальный угол наклона.

Структура канализационных сетей

Однако и профилактический ремонт, а именно чистка, тоже необходим. Процедура производится в местах присоединения унитаза или мойки к трубе через специальные отверстия. На длинных участках такой поддерживающий ремонт необходим, на коротких прогонах его не делают. Правило оптимального уклона не применяется к приборам, оснащенным насосами, вроде стиральной или посудомоечной машин. Такая бытовая техника подает воду под давлением, поэтому высота точек подключения в данном случае значения не имеет. Система канализации в многоэтажках предполагает также наличие водяной пробки или гидрозатвора. Он создает естественное препятствие для канализационных газов, защищая квартиру от неприятных запахов. Водяная пробка, или сифон, имеет изогнутую форму, в которой скапливаются вода и стоки, полностью перекрывая диаметр трубы. Именно она и блокирует канализационные газы.

Ремонт и чистка канализационной системы

Схема канализации в квартире

Удобство и безопасность – главные требования, которые выдвигаются к современным канализационным системам. Они помимо описанной выше внутренней части имеют еще и наружную. К ней относятся коллекторы, объединяющие несколько стояков и выводящие за пределы дома сточные воды, и колодцы, собирающие сточные воды с нескольких домов. Наружной канализацией для многоквартирного дома являются городские сети. Так как канализация – неотъемлемый элемент современной жизни, немаловажным является ее ремонт и поддержание рабочего состояния. Канализационная система в 60-90-х годах массово оснащалась чугунными трубами. Их крепость была неоспоримым достоинством, однако имелись и недостатки. В частности, чугунные трубы очень тяжелые, что усложняет их монтаж. Кроме того, внутри они более шершавые, и на них чаще оседают жир и отходы. Чугунные трубы чаще засоряются и служат меньше.

Поэтому на смену им активно приходят пластиковые трубы: более легкие, гладкие, удобные, долговечные. Ремонт, профилактика или замена пластиковых труб осуществляется гораздо легче и быстрее, да и стоимость их меньше, чем у чугунных. Помимо материала для канализационной системы важна и профилактика от засоров. Такой профилактический ремонт позволит ей функционировать бесперебойно длительный срок. Чистка засоров бывает химической (специальными средствами, разлагающими жир) и механической.

В первом случае состав вливают в систему и выдерживают определенное время, после чего промывают горячей водой. Механическая или ручная чистка предполагает использование проволочного стека, который помещается внутрь трубы и разрушает отложения. После стека система тоже промывается горячей водой, дополнительно можно использовать вантус. Канализационная система будет бесперебойно функционировать при соблюдении несложных рекомендаций, таких как профилактика засоров химическими средствами и использование специальных защитных сеточек, задерживающих мусор.

Куда попадает канализация из дома?

Канализация из дома обычно попадает в местную систему водоотведения, которая может быть организована на разных уровнях в зависимости от географических, технических и социальных условий. Вот несколько примеров того, куда может попадать канализация из дома:

1. Муниципальная система канализации: В городах и крупных населенных пунктах канализация из домов обычно попадает в муниципальную систему канализации. Это может быть централизованная система, где стоки из нескольких домов собираются в большом коллекторе и транспортируются к очистным сооружениям, где вода очищается перед сбросом в реку или другой водоем. Также может быть децентрализованная система, где каждый дом имеет свой собственный выгребной яму или очистительную установку.

2. Септик: В местностях, где нет доступа к муниципальной системе канализации, обычно используют септики. Септик — это специальный резервуар, в котором происходит разложение органических веществ и очистка сточных вод. Очищенная вода может использоваться для полива растений или сбрасываться в реку или другой водоем.

3. Сточная яма: В редких случаях, например, в загородных домах, стоки могут попадать в сточную яму, которая представляет собой закопанный резервуар, в котором происходит осаждение твердых частиц и отделение жидкой фракции. Отходы из сточной ямы могут быть вывезены специальной техникой для дальнейшей обработки.

4. Река или другой водоем: В некоторых местах, например, в дачных поселках или на отдаленных участках, канализация может быть сброшена прямо в реку или другой водоем. Однако это является незаконным и может привести к загрязнению окружающей среды и возникновению проблем со здоровьем.

В любом случае, правильная обработка сточных вод очень важна для сохранения чистоты окружающей среды и обеспечения безопасности питьев

В каждом доме или здании установлены специальные трубопроводы, которые отводят сточные воды и канализацию в места их окончательной обработки. В основном, канализационные трубы соединяются с центральной канализационной системой города или населенного пункта. Эта система, в свою очередь, соединяется с очистными сооружениями, где сточные воды очищаются и очищенная вода выпускается в реки, озера или другие водоемы.

В случае, если центральная канализационная система не подключена к зданию, то сточные воды и канализация могут удаляться в септик или выгребную яму, которые устанавливаются на участке или рядом с домом. Септики и выгребные ямы осуществляют первичную обработку сточных вод и предотвращают загрязнение почвы и грунтовых вод. В зависимости от вместимости и объема септика или выгребной ямы, периодичность их очистки может колебаться от нескольких месяцев до нескольких лет.

Важно помнить, что правильная установка и подключение канализационных систем является важным аспектом в строительстве зданий и помещений. Неправильная установка или нарушение эксплуатации канализации может привести к авариям, загрязнению окружающей среды и неприятным запахам. Поэтому, при возникновении проблем с канализационной системой, следует обратиться к специалистам для проведения ремонта и обслуживания.
