Чертеж коптильни горячего копчения с гидрозатвором: создание своими руками по простой технологии

11.07.2023

Хотите сделать домашнюю коптильню с гидрозатвором для горячего копчения? Мы расскажем, как это сделать самостоятельно. В статье вы найдете пошаговую инструкцию и чертеж коптильни горячего копчения с гидрозатвором. Сделайте свою коптильню удобной и функциональной вместе с нами!

Домашняя коптильня с гидрозатвором значительно упростит процесс приготовления копченной рыбы или вкусного мяса. Готовка даже не потребует особых навыков и умений в этой области кулинарии. Попробуйте соорудить агрегат самостоятельно, воспользовавшись нашими советами.

Коптильни с гидрозамком – отличные устройства, которые можно приспособить для приготовления различных продуктов. Данные конструкции давно по достоинству оценили любители пикников и дачных посиделок. В таком устройстве готовят продукцию горячего копчения в условиях домашней кухни.

Чтобы понять, что собой представляет коптильня, необходимо обратить внимание на некоторые особенности ее строения.

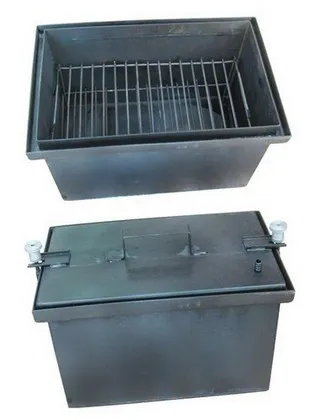

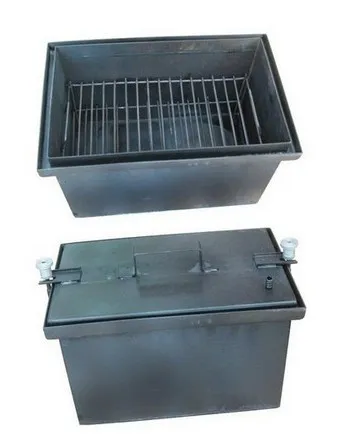

Внешне конструкция представляет собой ящик. Внутри ящика присутствуют кронштейны, которые позволяют удерживать специальные решетки. На решетки укладывается продукция, предназначенная для готовки.

Ящик оборудован крышкой, в которой есть отверстие для отвода дыма. К этому отверстию приваривается трубка, которая предназначена для присоединения шлангов. Если конструкция используется на домашней кухне или в дачной беседке, то шланг выводят в форточку.
На дно коптильни укладываются специальные опилки (щепа). Чтобы на топливо не попадал жир, устанавливается поддон, подходящий для его сбора. Для удобства использования коптильни над костром или плитой она оснащается удобными ножками. Так называемый гидрозатвор или замок имеется вверху агрегата.

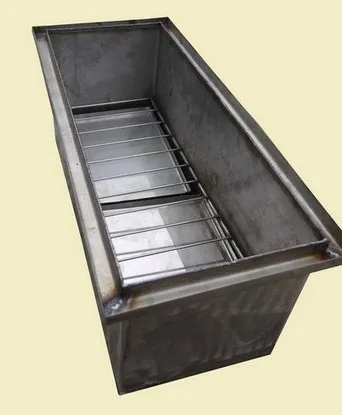

Гидрозатвор коптилки представляет собой горизонтальную бороздку в виде п-образного профиля замкнутой конфигурации. Гидрозатвор нужен для предотвращения выхода дыма через отверстия между кромкой корпуса и крышкой. Также благодаря гидрозатвору внутрь не попадет воздух, а без кислорода невозможно возгорание щепы.

В некоторых случаях, если использовано тонкое железо, гидрозатвор может играть роль дополнительных ребер жесткости. Он снижает возможность деформации железа из-за высоких температур.

Кроме самой канавки гидрозатвора, коптильня должна быть оснащено подходящей крышкой. В конструкции с водяным замком этот элемент причисляется к системе замка. Крышка должна быть точных размеров, так как загнутые ее края при накрытии агрегата должны располагаться точно в середине желоба гидрозатвора. Для удобства использования крышка оснащается ручками.

Коптильня с водяным затвором бывает нескольких разновидностей:

домашняя;
финская;
вертикальная;
двухъярусная.

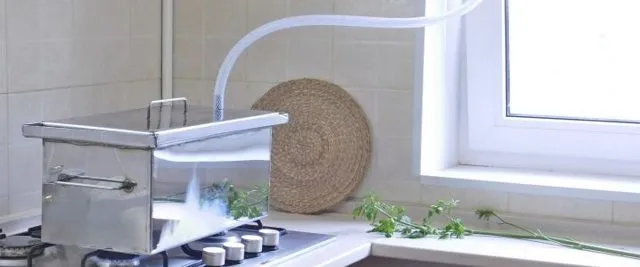

Домашняя коптильня оснащается тонкими шлангами, с помощью которых можно вывести дым на улицу через окно. Если устройство изготавливается самостоятельно, то в качестве таких шлангов могут использоваться удлинители от медицинской капельницы.

Финские варианты отличаются конструкцией: внутри агрегата продукты можно не укладывать на решетку, а подвешивать на специальные крючки. Вешалки для подвешивания оснащаются специальными зазубринами, благодаря которым исключается скольжение продуктов. Это позволяет коптить одновременно несколько изделий.

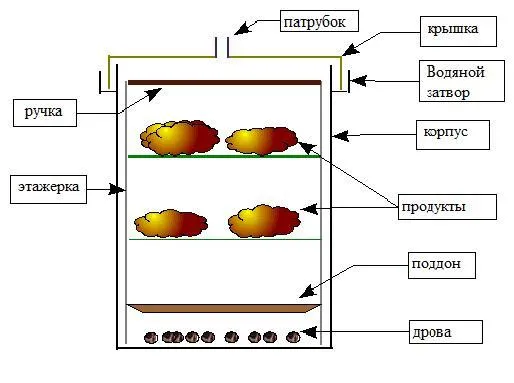

Вертикальная конструкция схожа по принципу действия с финской: внутри также можно подвесить продукты на вешалку. Однако вертикальную конструкцию можно разнообразить решетками для укладывания мяса и рыбы.

По геометрии вертикальные варианты бывают круглыми или квадратными. Выбор той или иной формы имеет значение при самостоятельном изготовлении агрегата: круглую коптильню быстрее изготовить, так как здесь меньше сварных швов.

Двухъярусная коптильня позволяет располагать продукты на нескольких решетках. Такие конструкции могут быть как горизонтального, так и вертикального типа. Решетки внутри должны располагаться так, чтобы было достаточно места для размещения продуктов.

При изготовлении коптильни собственными руками важно ориентироваться на типовые размеры популярных вариантов.

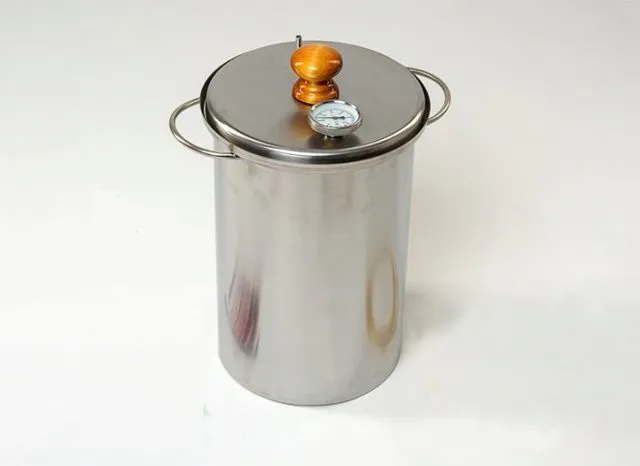

Популярная вертикальная коптильня с гидрозатвором характеризуется следующими параметрами:

высота – 40 см;
диаметр – 25 см
объем – 20 литров.
диаметр поддонов – 23,5 см;
расстояние между поддонами – 4 см;
толщина поддонов – 1 мм.

Подробнее рассмотрим параметры горизонтальной коптильни, так как этот вариант чаще изготавливается своими руками. Для определения параметров нужно знать, будете ли вы коптить в агрегате рыбу. Стоит уделить внимание именно данному продукту, так как для приготовления кур, сала или мяса подойдет и небольшое устройство с размерами 450*250*250 мм.

В стандартные габариты включаются три параметра:

Именно длина агрегата должна соответствовать длине рыбы, которую вы планируете коптить. Для этого продукта ориентируйтесь на большие параметры – 500-600 мм. При этом уложенные рыбы должны лежать на некотором расстоянии друг от друга. Пространство между ними нужно для лучшего подкопчения продукта со всех сторон. Как рекомендуют специалисты, лучшая ширина для коптильни – 250 мм.

Теперь о высоте. Если внутри агрегата планируется установить несколько ярусов решеток, учтите расстояние между ними, которое должно составлять не менее 80-100 мм. Для лучшего представления вообразите тех же рыб, расположенных по полочкам.

Согласно рекомендациям специалистов высота двухъярусной горизонтальной коптильни может составлять от 250 мм. Максимальная высота может быть ограничена только объемом продукции, которую вы будете коптить.

При выборе исходников следует учесть, что агрегат будет устанавливаться на отрытый огонь и сильно нагреваться при этом, поэтому существует риск деформации изделия.

Причем, чем больший размер у агрегата, тем большая вероятность искажения изначального состояния изделия. Именно по этой причине ответственно подойдите к выбору нержавеющей стали для стенок.

Чем больше размер агрегата, тем толще у него должны быть стенки. Это позволит продлить срок службы устройства.

Жесткость конструкции обеспечат гидрозатвор и крышка двускатной или круглой формы. В двухскатном варианте по центру проходит ребро жесткости, которое уменьшит риск искажения изделия.

Если агрегат предполагается использовать только дома, учтите размер имеющейся варочной панели. Коптильню горизонтального исполнения можно ставить как по длине, так и по ширине плиты.

Кроме того, важно предусмотреть периодичность использования агрегата. Если коптить предполагается нечасто, то допускается к использованию сталь в 1 мм. Такая «нержавейка» обойдется дешевле, если исходники покупаются в хозяйственном магазине.

Если рассматривать конструкции покупных вариантов, то все они изготавливаются по аналогичному принципу и оснащаются стандартными аксессуарами, позволяющими использовать ее даже на электроплите.

Некоторые из них влияют на функциональные возможности коптильни, а некоторые – нет. Например, на равномерность распределения температуры при копчении влияет термостат.

Он автоматически распределит тепло по внутреннему пространству и устранит необходимость слежения за процессом.

Некоторые производственные модели оснащены автоматикой, которая способствует очистке агрегата от загрязнений.

Не очень большое влияние на функциональность оказывают такие аксессуары:

съемные ножки;
термометры;
щипцы;
крючки различной конфигурации и решетки;
дымогенератор;
асбестовый шнур.

Эти составляющие способны облегчить процесс копчения. Применяя те или иные аксессуары, можно быть уверенным в том, что домашние копчености будут соответствовать всем требованиям и получатся вкусными.

Нередко в качестве крышки коптильни с гидрозатвором можно использовать не стандартный вариант прямой формы, а конструкцию «домиком». Мощное ребро жесткости на крышке обеспечивает серьезную защиту от всевозможных деформаций и выгибаний конструкции при сильном нагреве.

При наличии необходимых материалов и инструментов изготовить агрегат самостоятельно не так уж и сложно. Грамотный чертеж облегчит процесс изготовления агрегата своими руками.

Для создания заготовок нержавейки воспользуйтесь болгаркой. Далее соедините две заготовки так, чтобы между листами получился прямой угол. Используйте сварочный аппарат и специальный столярный угол, который позволит добиться точной прямолинейности. Соедините все части корпуса, сверяя точность углов. Затем присоедините дно.

Сделайте крышку, которая должна по размеру точно соответствовать изготовленному агрегату. В крышке предусмотрите патрубок. Просверлите отверстие, вставьте трубку и обварите ее по кругу.

Внутри корпуса предусмотрите ручки, на которые будет устанавливаться решетка. Прикрепите П-образные ручки сварным швом внутри.

Решетку можно изготовить из полосок стали или стержней, в качестве которых подойдут очищенные электроды.

Гидрозатвор выполняется из согнутых в прямоугольники листов стали (примерно 360*90 мм). Приварите эти детали к верхней части основания домашней коптильни. Верх каналов должен совпасть с верхом корпуса устройства.

Предусмотрите поддон, который по размеру должен быть чуть меньше корпуса. Он изготавливается из листа стали, к которому привариваются ножки. Края листа должны быть изогнуты вверх.

Испытайте агрегат, сделанный своими руками, сразу же. В случае негерметичности швов вы сможете исправить недостаток. Для начала прокалите изделие на небольшом огне. Если решите приготовить курицу или рыбу, учтите, что она должна быть маринованной. Продукты нужно просушить от рассола.

Непросушенные продукты получатся вареными, а не копчеными. На дно коптильни уложите щепу. Если устройство используется дома, на газовой плите, разместите щепу напротив горелок. Установите поддон, а над ним решетку.

Специалисты советуют уложить между прутьями решетки тонкие веточки от фруктового дерева: они исключат прилипание продукта к решетке.

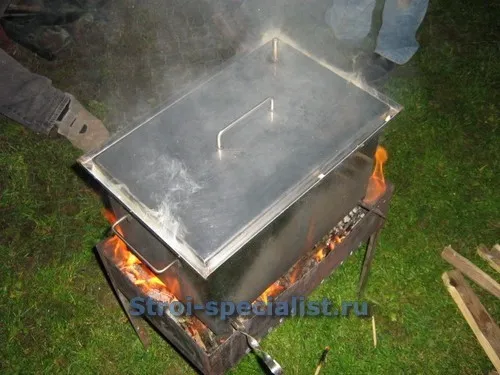

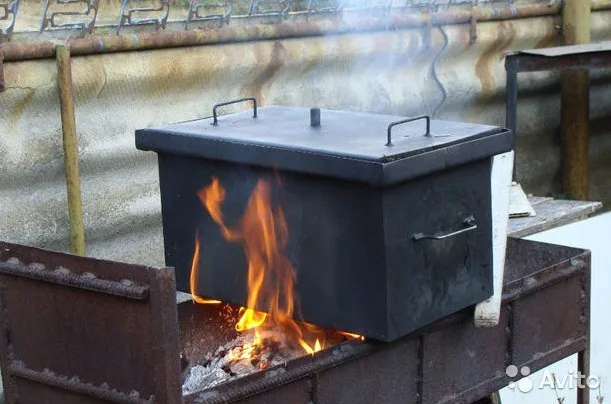

Закройте агрегат крышкой и заполните водой гидрозатвор. Подожгите огонь газовой плиты или включите электрический аппарат. Дождитесь появления дыма из патрубка и убавьте мощность огня. Готовьте продукт, не открывая крышки, около 20 минут.

Мнения владельцев разных вариантов устройств разделяются. Если есть возможность и соответствующие умения, то лучше сделать коптильню своими руками.

Если агрегат предполагается часто использовать, то советуют стационарный мощный агрегат, если коптить будете редко – сделайте металлическую конструкцию по опробованным схемам.

При отсутствии навыков сварщика, агрегат можно изготовить из корпуса старого холодильника.

Небольшой портативный вариант устройства, возможно, удобнее приобрести в магазине.

Представленных на прилавках вариантов множество, они различаются по цене, производительности и внешнему виду. Еще покупные коптильни могут работать на угле, электричестве, газу или открытом огне.

Отзывы говорят о том, что большое распространение в домашнем использовании получили электрические варианты.

Нежелательно перемещать коптильню с места на место до завершения процесса копчения.

Специалисты советуют выдержать около 30 минут после окончания готовки. Таким образом можно исключить попадание дыма в помещение и обезопасить себя от ожога. Продукты за это время впитают больше дыма и получат нужную кондицию.

Некоторые специалисты советуют мыть коптильню сразу же после готовки. Так прибор будет чистым и подготовленным к следующей процедуре.

Если аппарат предполагается использовать на природе, то не рекомендуется ставить снятый с огня агрегат на влажную траву или землю.

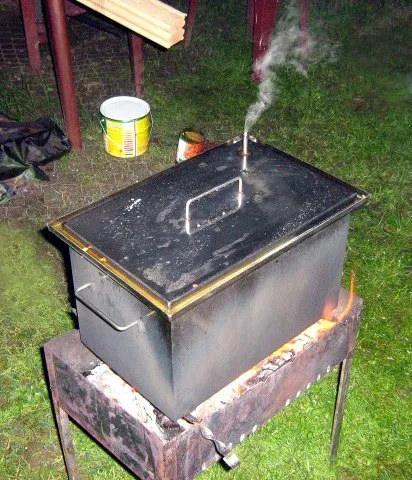

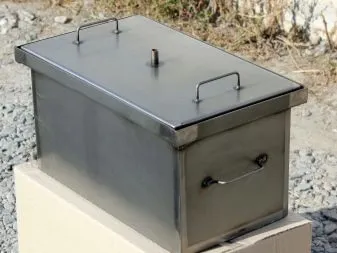

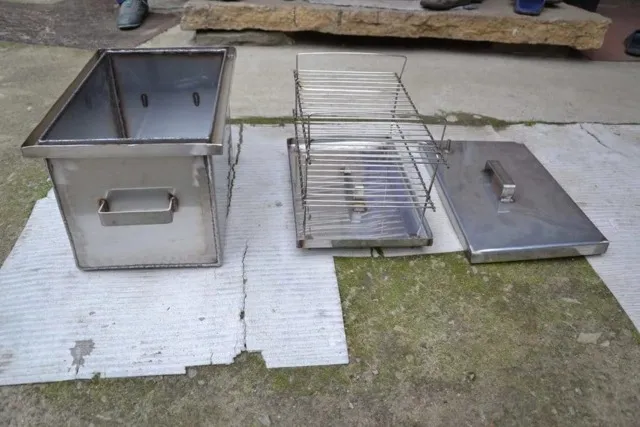

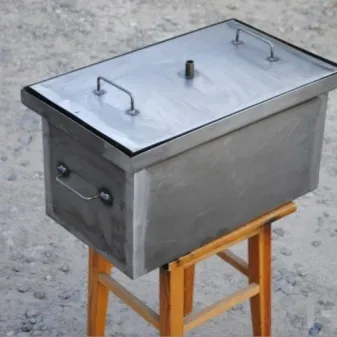

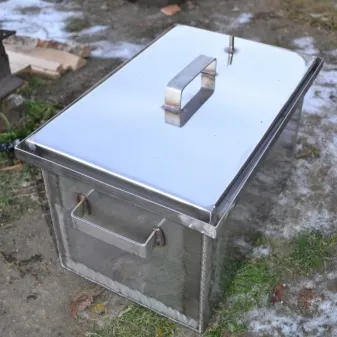

На фото представлен один из удачных примеров коптильни с гидрозатвором, который можно использовать как в квартире, так и на улице.

А на этом фото устройство вертикального типа. Его также можно использовать и на природе, и дома.

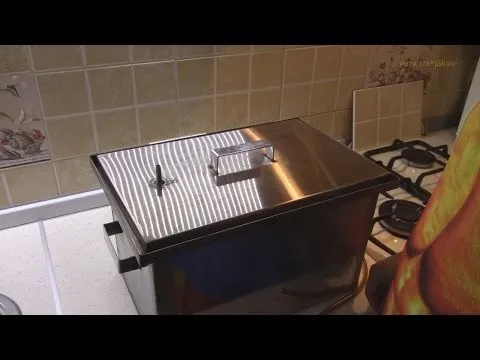

О том, как подготовить к работе коптильню с гидрозатвором, смотрите в видео ниже.

Коптильня с гидрозатвором — конструктив, чертежи для изготовления своими руками

Многие любят побаловать себя и своих близких копченой рыбкой или мясными деликатесами собственного изготовления. Использование коптильни на даче или на рыбалке не доставит неудобств. Но что делать, если возможности выехать на природу нет, а копченых деликатесов очень хочется? Выход есть – коптильня с гидрозатвором.

Устройство коптильни

Видео о строении

коптильни с гидрозатвором

Данный вид коптильни имеет некоторые общие части с остальными видами подобных агрегатов, но и имеет ряд существенных отличий. Основа приспособления – корпус, изготавливаемый из стальных листов толщиной не менее 0,8 мм, лучше 1,5 или 2 мм. В местах стыка стенки и дно соединяются сплошным герметичным сварным швом.

Второй обязательный элемент конструкции – крышка, оснащенная одной или парой ручек, что облегчает ее установку и подъем. В центре или с одного из краев данного узла расположен трубчатый отводок для дымоудаления. Уменьшить потери газов и обеспечить чистоту воздуха в квартире поможет наличие винтовых прижимов, устанавливаемых на боках корпуса.

На дно коптильни обязательно устанавливаются поддоны, изготовленные в одиночном или парном исполнении. Их основное назначение – сбор жира и предотвращение попадания его на днище, что приводит к появлению открытого огня.

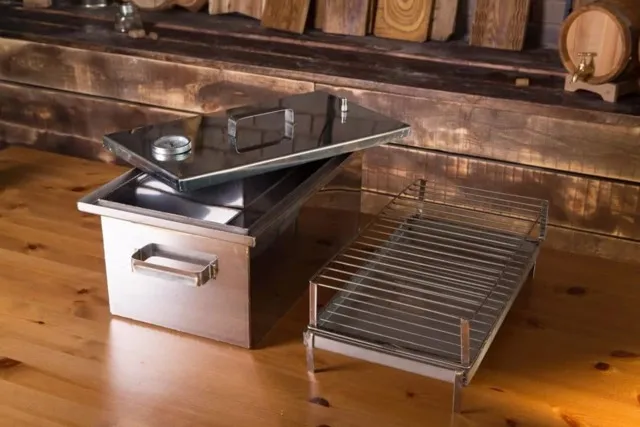

Укладку продуктов при копчении осуществляют на устанавливаемые в корпус одинарные или двойные решетки, изготовленные из металлических прутков или трубок небольшого диаметра. Для удобства извлечения готовых деликатесов решетки оснащаются рукоятками.

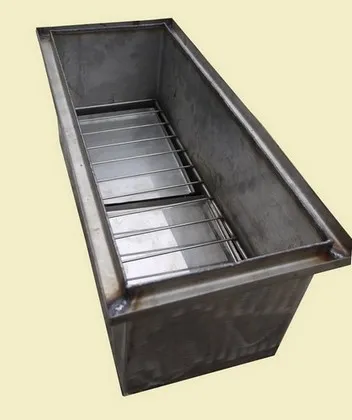

Основной элемент, отличающий данный вид коптилен от остальных – гидрозатвор. Он представляет собой небольшую, примерно 20х20 мм в сечении, кольцеобразную емкость, расположенную вдоль верхней кромки корпуса.

Изготовлен он должен быть герметично качественным сварным швом из уголка 20х20 или отдельных пластин шириной 20 мм.

Принцип работы коптильни с гидрозатвором

В основу работы коптильни заложено воздействие на продукты плотного горячего дыма, выделяющегося щепой или мелкими веточками деревьев лиственных пород.

Дым придает рыбе или мясу неповторимый аромат и вкус.

При этом газы, образующиеся при тлении древесины не должны создавать избыточного давления внутри коптильни, в противном случае возможны неприятные последствия в виде разрыва корпуса приспособления.

Принцип работы гидрозатвора заключается в предотвращении выхода дыма в просвет между крышкой и верхней кромкой корпуса благодаря наличию достаточного слоя воды.

Газы выводятся через выходной трубчатый патрубок и шланг, один конец которого крепится на дымоотвод, а второй выводится в форточку кухонного окна. Главная задача при работе коптильни с гидрозатвором – не забывать наполнять его водой и следить за тем, чтобы она не выкипела.

Как сделать коптильню своими руками

При наличии необходимого материала, инструментов для резки и сварки металла не сложно коптильню с гидрозатвором изготовить самостоятельно. Наша фотоинструкция вам в помощь.

Прежде всего, подберите несколько листов стали толщиной 0,8 – 1 мм. Лучше подобрать коррозионностойкую нержавейку, но вполне сгодится и черная. Пользуясь предложенными размерами, выполните разметку заготовок корпуса и крышки. Размеры указаны с учетом толщины металла в одни миллиметр.

Из того же материала разметьте детали гидрозатвора, решетки и поддона. Как видно из чертежа, размер гидрозатвора предполагается сделать 25 мм в сечении.

Для раскроя стальных листов на отдельные части лучше воспользоваться болгаркой. Можно, конечно, и зубилом вырубить, но в этом случае времени на изготовление потребуется раз в 10 больше. Да и края полученных деталей потребуют значительной дополнительной механической обработки.

Подготовленные и тщательно обработанные по кромкам детали свариваем в отдельные элементы сборной конструкции. Начинаем с корпуса коптильни.

При работе тщательно контролируем прямоугольность стыков боковых стенок между собой и с дном.

Видео о самостоятельном

изговлении коптильни

Швы должны быть сплошными и полностью герметичными. Излишки металла на углах можно снять той же болгаркой.

Если не удалось подобрать уголок необходимого размера, сварите его из отдельных полос, сначала прихватив в нескольких местах, а затем аккуратно проварив по всей длине. Следите за тем, чтобы профиль не повело по длине.

Пользуйтесь прямоугольной оправкой достаточной длины. Подготовленные уголки привариваем по всей длине корпуса так, чтобы гидрозатвор располагался ниже уровня верхней кромки корпуса примерно на 0.5 — 1 см.

Тщательно проверяем герметичность швов самого уголка, а так же стыка уголка с корпусом. В готовый гидрозатвор можно залить необходимое количество воды и испытать его.

Следующий элемент – крышка коптильни. Как следует из чертежа, она имеет двускатную форму. Это обеспечит лучший отвод дыма, который, поднимаясь вверх, будет собираться у дымоотвода и удаляться в атмосферу.

Не забудьте вварить ближе к коньку трубчатый отводок для крепления дымоотводящего шланга. Для этого просверлите отверстие по диаметру найденной трубки, установите ее, углубив на 3-5 мм, и обварите по кругу.

Поддон так же собираем из нескольких частей. На дне снизу ввариваем 4 ножки высотой 3 см. Внутри поддона устанавливаем и закрепляем сварным швом пару П-образных рукояток, что облегчит удаление емкости для ее очистки.

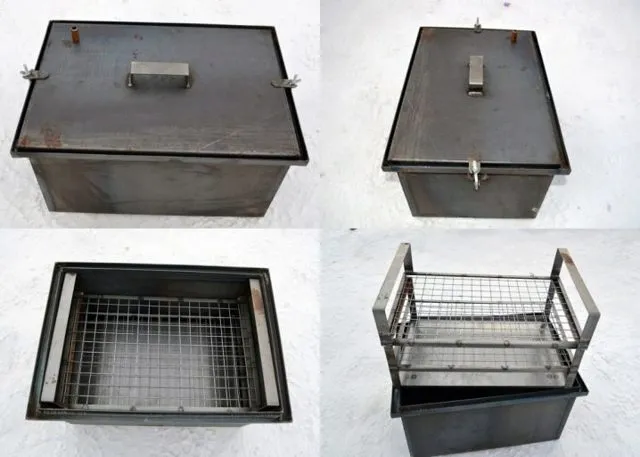

Последние обязательные части коптильни – решетки. При обработке небольшого объема продуктов подойдет «одноэтажный» вариант. Ее удобно сварить из трех продольных полос и двух поперечных, а так же нескольких десятков равновеликих отрезков стальных трубочек (можно взять отчищенные электроды) или стержней диаметром 5-7 мм.

В том случае, когда вы хотите порадовать вкусными деликатесами своих близких и знакомых, лучше воспользоваться двухъярусной решеткой. Конечно, материала на ее изготовление потребуется в 2 раза больше, но и расход щепы и газа на обработку продуктов снизится.

Самое интересное — тонкие хитрости копчения рыбы или мяса

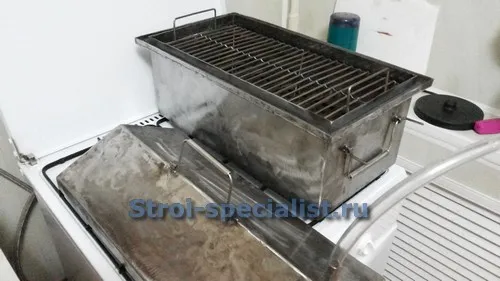

Изготовив коптильню необходимо ее опробовать. Новую конструкцию тщательно протираем сухой чистой ветошью и устанавливаем на огонь минут на 10 для обжига. Далее определяемся с желаемым продуктом. Чаще всего копчению подвергают рыбу, практически любые ее виды, курицу (целиком или отдельные части), а так же сало с прожилками мяса (грудинка).

Видео о копчении

куринных ножек

Выбранный продукт следует определенным образом подготовить. Рыбу и курицу тщательно моют, потрошат. Удаление головы у рыбы – дело вкуса. Кто-то предпочитает созерцать только тушки, кого-то умиляет естественный вид золотой копченой рыбки.

Следующий этап – подготовка рассола. Для этого в прохладную воду, желательно родниковую, объемом 2,5 литра всыпаем стакан соли и столовую ложку сахарного песка, с десяток горошин черного перца или 12 ч.л. молотого, пяток листиков лаврушки или 12 ч.л. порошка из молотых листьев. Рассол тщательно перемешиваем.

Можно использовать как свежий, так и предварительно прокипяченный и охлажденный до комнатной температуры. В него аккуратно укладываем продукты и оставляем на 3-6 часов. Речную рыбу можно засаливать и сухим посолом с использованием указанных выше компонентов.

Не рекомендуется одновременно засаливать рыбу и мясные продукты, а так же птицу.

Подсоленные продукты извлекаем из рассола и тщательно просушиваем. Для этого протрите их кухонными бумажными или тканевыми полотенцами. При копчении переувлажненных продуктов они получатся вареными. Приступаем к подготовке коптильни.

На дно уложите 4-5 горстей сухих ольховых опилок для копчения или щепы. Вполне подойдет и тонкая стружка. Для придания золотистого оттенка курице добавьте к ольхе чайную ложечку сахарного песка. При копчении на газовой плите старайтесь укладывать топливо напротив горелок. После этого устанавливаем поддон, над ним решетки с разложенными продуктами.

Во избежание смешения вкусов не рекомендуем одновременно коптить рыбу, птицу и мясо (сало). Старайтесь, чтобы обрабатываемые продукты не касались корпуса коптильни.

Далее закрываем коптильню крышкой. Не забудьте предварительно надеть на газоотводный патрубок шланг достаточной длины. При наличии вытяжки его можно закрепить и на ней, например, с помощью небольшого магнита.

Последнее, что необходимо сделать – аккуратно залить в гидрозатвор достаточное количество воды. Теперь зажигаем газ на максимум и ждем появления дыма из шланга.

После этого убавляем мощность горелок наполовину и ждем от 15 минут до получаса, в зависимости от толщины продуктов и их количества. Мясо требует большего времени приготовления, рыба – меньшего.

После необходимой продолжительности копчения не торопитесь открывать крышку, дайте содержимому полежать еще минут 25, а коптильне остыть. После этого аккуратно открываем крышку и наслаждаемся прекраснейшим вкусом.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами ?

Рекомендуем другие статьи по теме

Коптильня с гидрозатвором своими руками

Ни для кого не секрет, что копчености домашнего приготовления намного вкуснее и уж точно полезнее, чем приобретенные в супермаркете. Если приложить немного усилий и создать такое удобное портативное устройство, как коптильня, оснащенная гидрозатвором, то можно готовить деликатесы прямо в квартире.

Например, идеально для этих целей подходит кура, которая после проведенных нескольких часов в рассоле и определенного времени в коптильне превратится в праздничное блюдо.

Не менее вкусной будет рыба, приготовленная по семейному рецепту или ароматный окорок, шея или грудина, которыми можно будет угостить друзей.

Коптильня с гидрозатвором своими руками, чертежи которой будут приведены ниже, представляет собой небольшое по размерам изделие, которое можно эксплуатировать не только на улице, но и в квартире. Ведь водяной затвор обеспечивает в помещении комфорт, предотвращает проникновение в воздух резких запахов тлеющих древесных опилок и запаха приготовляемой еды.

Как это работает?

Коптильня, оснащенная гидрозатвором, во многом сходна с другими разновидностями аналогичных агрегатов, но имеет несколько отличий. Основа устройства – корпус, который должен выполняться из листов стали, где места стыков соединяются сварочным швом.

Обязательный элемент данной конструкции – крышка с ручкой, чтобы можно было легко ее устанавливать или поднимать. В центре или с краю размещают трубку для удаления дыма. На дне устройства устанавливается поддон, в него будет стекать в процессе готовки жир.

Главное отличие данного типа коптильни – это гидрозатвор, выполненный в виде кольцеобразной емкости, с примерным сечением 20х20, расположенный вдоль верхней части корпуса, куда будет заливаться вода.

На крышке делается отверстие, в него приваривается патрубок для полноценного удаления дыма. Если копчение происходит дома, то шланг выводят в окно или в вентиляционную систему.

В процессе создания собственных копчёностей, очень внимательно следите за уровнем воды в гидрозатворе. Как только уровень будет снижаться по мере выкипания, ее необходимо долить. Много при этом наливать не стоит, так как при закипании вода будет брызгать, что может привести к ожогам и загрязнению одежды.

В коптильне данной разновидности дым, выделяемый щепой или мелкими ветками лиственных деревьев, воздействует на продукты. Таким способом, они термически обрабатываются и подвергаются воздействию душистого дыма, рыбе или мясу придается неповторимый вкус и аромат, а также аппетитный внешний вид.

Любое мясо, приготовленное в коптильне и пропитанное дымом, частично обезвоживается, что увеличивает в несколько раз срок его хранения.

Для того, чтобы процесс приготовления не прерывался, следует постоянно поддерживать среднюю температуру огня, но, не допуская при этом, чтобы в гидрозатворе полностью испарилась вода.

Это может привести к потере герметичности устройства и утечке дыма.

Правильно созданный водяной затвор даст возможность пользоваться коптильней даже в обычном доме или квартире на кухне, позволяя избежать проникновения резких ароматов в помещение.

Преимущества конструкции

Главное преимущество коптильни такого типа, которое стоит выделить, – это комфортное приготовление копченостей в помещении. В процессе копчения достаточно будет просто внимательно следить, чтобы в желобе была всегда вода, обеспечивающая герметичность конструкции, не пропускающая дым и запахи.

Среди плюсов наличия в коптильне гидрозатвора стоит выделить:

От герметичности во многом зависит быстрота процесса, например, рыбев такой конструкции будет достаточно 10 -15 минут, существенно меньше, чем в традиционной коптильне.
Благодаря гидрозатвору получается чистый и плотный дым, делающий продукты вкуснее и приятного золотистого цвета.
Гидрозатвор представляет собой дополнительное ребро жесткости, а значит, является препятствием для деформации устройства от высокой температуры.

Процесс создания – чертежи и описание

Многие задаются вопросом, как сделать коптильню с гидрозатвором своими руками, так как использование такого устройства на даче или, например, на рыбалке, позволит быстро приготовить копченые деликатесы и побаловать друзей продуктами собственного изготовления.

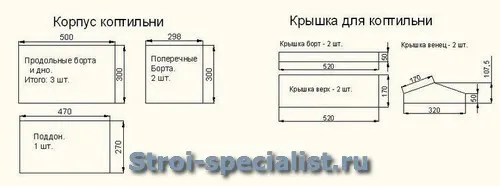

Схема коптильни с зирозатвором

Подготовка инструментов и материалов

Если имеется в наличии необходимый материал, сварочный аппарат и инструменты, то вовсе не так и сложно, как может показаться на первый взгляд, изготовить коптильню с гидрозатвором. Тем более, что чертежи помогут в этом.

Итак, вам потребуются:

металлические листы, желательно из нержавейки, толщиной в 2-3 мм.
электродуговая сварка и электроды;
арматура;
метр;
столярный угол;
болгарка с кругами.

Изготовление

Поможет изготовить коптильню с гидрозатвором своими руками видео, где описан весь процесс изготовления агрегата.

Что представляет из себя коптильня с гидрозатвором?

Процесс копчения заключается в окуривании исходных продуктов горячим дымом от тления щепы или опилок плодовых или некоторых лиственных пород деревьев.

Для того, чтобы полностью использовать полезные свойства дыма и предохранить окружающих от резких запахов, используют гидрозатвор. Коптильня c гидрозатвором позволяет ускорить процесс приготовления мяса, рыбы, птицы, снизить расход щепы и топлива.

При наличии навыков работы с металлом изготовить такое приспособление можно своими руками.

Конструкция и принцип действия

Конструкция коптильни горячего копчения с гидрозатвором мало отличается от обычного приспособления. Она имеет такой же корпус, решетку (или несколько решеток, расположенных ярусами) для размещения продуктов и поддон для сбора жира и сока. Сбоку расположены ручки для переноски. Еще одна ручка прикреплена к крышке.

Отличается коптильня лишь наличием гидравлического затвора, не позволяющего дыму свободно выходить из-под крышки. К крышке приварен дымоотводящий патрубок.

Работает домашняя коптильня следующим образом:

на дно емкости насыпают щепу или опилки, их нужно немного смочить;
устанавливают поддон для сбора жира и сока, вытекающего из продуктов;
размещают решетки, на них выкладывают обвалянные в специях продукты;
закрывают крышку, в желобок гидрозатвора наливают воду;
ставят коптильню на источник тепла;
дым от тлеющих щепок или опилок поднимается вверх и окуривает продукты;
слой воды не дает дыму выходить в окружающее пространство, излишки отводятся через трубку, надетую на патрубок.

Такая технология приготовления дает следующие преимущества:

копчение можно проводить на кухне, дым не будет мешать жильцам;
расход щепы и топлива снижается;
продукты коптятся более равномерно, вкус их улучшается.

В числе недостатков можно отметить:

сложность изготовления;
массу устройства.

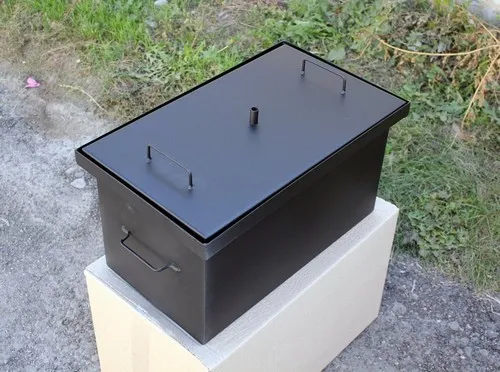

Как выглядит коптильня с гидрозатвором

В магазинах Москвы представлен широкий ассортимент коптилен разного уровня.

Назначение гидрозатвора

Гидрозатвор в коптильне представляет собой замкнутый желоб, идущий по верхней части корпуса. Он делается так, чтобы бортики крышки входили в углубление. В углубление наливают воду так, чтобы воздух не мог проходить между корпусом и крышкой. Таким образом объем коптильни герметизируется. Дым и запахи готовящихся продуктов не выходят за пределы коптильни.

Кроме обеспечения герметичности коптильной камеры, желоб гидрозатвора усиливает конструкцию корпуса, выступая в роли ребер жесткости. Это предотвращает деформацию коптильни под воздействием переменных температур.

Изготовление коптильни с гидрозатвором

Для того, чтобы сделать коптильню из нержавейки с гидрозатвором своими руками, домашнему мастеру понадобятся навыки уверенной работы с металлом. Сварка нержавеющей стали требует высокой квалификации, а главное – опыта работы.

Материалы и инструменты

Для работы понадобится:

листовая нержавейка толщиной 2-3 мм;
пруток 4-5 мм для решеток и ручек;
угловая шлифмашина для раскроя заготовок и зачистки швов;
сварочный аппарат для аргонодуговой сварки либо инвертор и специальные электроды;
набор измерительного-разметочного инструмента;
набор ручного слесарного инструмента;
ручные струбцины и сварочный уголок.

Для работы также понадобится просторный огнеупорный рабочий стол, оснащенный тисками и другими зажимными приспособлениями.

Чертежи и схемы

Нельзя недооценивать важность построения точных чертежей. Они позволят домашнему мастеру избежать ошибок при раскрое и сборке заготовок, при этом сэкономят время и материалы.

Типовой размер корпуса устройства 500*300*300мм, при желании или исходя из наличных материалов их можно изменить. Важно при этом помнить, что крышка должна быть шире и длиннее корпуса на 20 мм.

Изготовление корпуса

Выкройку корпуса можно строить двумя способами:

При наличии листа стали достаточного размера начертить крестообразную фигуру, серединой которой будет днище, а выступающие части креста – стенками корпуса. В этом случае уменьшается объем сварочных работ, но добавляются сложности при точном сгибании достаточно толстого листа. Повышается и количество отходов.
Разметить и вырезать 5 отдельных деталей. Сварки будет больше, но конструкция соберется точнее и будет выглядеть аккуратнее.

Сборка осуществляется в следующем порядке:

стенка закрепляется над днищем с помощью сварочного угольника и струбцин;
детали прихватываются точечной сваркой
проверяется точность взаимного расположения деталей;
проваривается внешний шов;
проваривается внутренний шов.

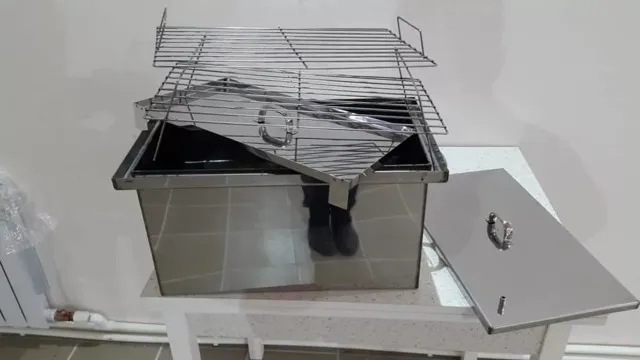

Коптильня с гидрозатвором изготовленная своими руками

Процесс повторяется еще три раза для остальных стенок.

К торцевым стенкам меньшего размера приваривают ручки из прутка для переноски.

Гидрозатвор

Для изготовления самой ответственной части устройства нужно выкроить две полосы 560*90мм и две полосы 360*90 мм для длинной и короткой сторон корпуса соответственно.

Каждую полосу сгибают посредине под прямым углом вдоль длинной стороны. На концах вырезают фаски под 45отак, чтобы все четыре полосы состыковывались без зазора, образуя замкнутый контур.

Согнутые полосы приваривают к стенкам корпуса так, чтобы их верх совпадал с верхом стенок.

После проваривают швы на стыках полос. Образуется замкнутый желоб вокруг верхней кромки корпуса. Его герметичность проверяют, налив немного воды.

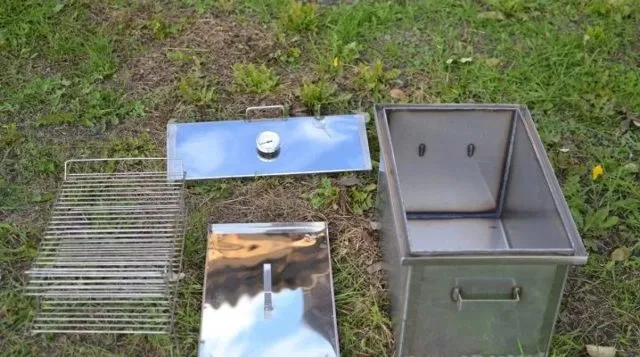

Решетка и поддон

Поддон может быть сделан из более тонкого листа в 1 мм. Для него берут лист размером 520*320 мм, вырезают на каждом углу квадратик 20*20 мм. С каждой стороны поддона отгибают бортик высотой 2 см, углы проваривают. Снизу к поддону приваривают ножки высотой 15-20 мм.

по краям приваривают ручки из 5-мм прутка для того, чтобы поддон было удобно вынимать и ставить в корпус. Эти ручки должны быть отогнуты внутрь корпуса под углом 30-45о, чтобы удобнее было ими пользоваться.

Высота ручек после отгибания должна равняться высоте установки первой решетки.

Решетку изготавливают из нержавеющей проволоки диаметром 3-5 мм. Сначала выгибают наружный контур и приваривают к нему продольную проволоку.

Далее нарезают поперечные прутья, аккуратно размечают и приваривают их к контуру и к продольной оси. При этом нужно следить за параллельностью прутьев.

Для этого удобно применять оснастку: два кусочка металла или дерева, равные по ширине шагу решетки и соединенные общей проволочной ручкой.

Варить решетку нужно короткими импульсами по возможности небольшим током. В противном случае повышается риск тепловых деформаций конструкции.

С коротких сторон к решетке приваривают проволочные ручки. Их отгибают так же, как ручки поддона, если планируется использовать вторую или третью решетку, то высота ручек должна соответствовать высоте установки решетки.

Как вариант можно изготовить для каждой решетки самостоятельные опоры в виде П-образных отрезков проволоки, приваренных вдоль коротких сторон.

Изготовление крышки

Это также очень ответственная деталь: ее края должны точно входить в желоб гидрозатвора. Поэтому к построению чертежей и разметке и раскрою деталей крышки нужно подойти с максимальным вниманием.

Заготовка размечается с внешними размерами 560*360 мм. Крышка в сборе будет выступать за пределы днища по 10 мм с каждой стороны. Порядок изготовления крышки следующий:

раскроить прямоугольник 560*360 мм;
разметить линии сгибания в 30 мм от каждого края;
вырезать квадратики 30*30 мм по углам;
аккуратно согнуть бортики, пользуясь металлической плитой-основанием и деревянной либо резиновой киянкой;
обработать стыки шлифмашиной или напильником, избавляясь от задиров и заусенцев.

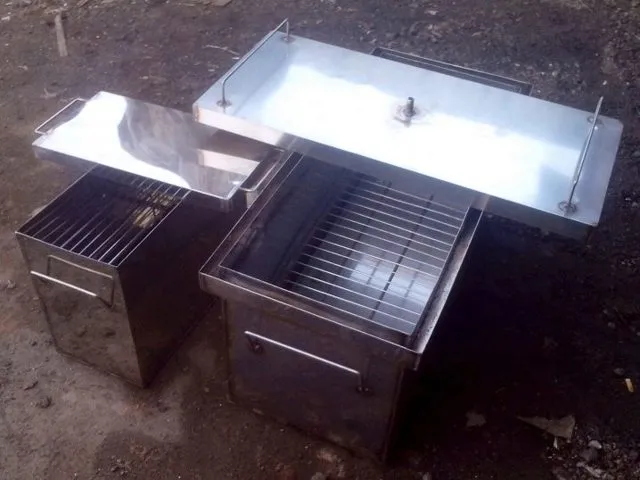

Крышка коптильни с гидрозатвором

На этом этапе следует обязательно примерить деталь на корпус. Края крышки должны точно входить в желобок гидрозатвора, не задевая его стенок и опускаясь в него на 3 см. Если крышка где-либо задевает желобок и не входит в него полностью, необходимо проверить точность разметки и сгибания и исправить, пока не поздно. Далее необходимо:

проварить стыки сначала изнутри, потом снаружи;
зачистить швы.
просверлить отверстие под штуцер диаметром 10 мм, вварить его или закрепить на резьбе;
штуцер не должен мешать размещению ручки, его следует сместить от средины к краю крышки;
в середине крышки приварить ручку.

Часто ручку делают из металлической полосы с деревянными накладками. Это позволит снимать крышку, не опасаясь обжечь руку. Однако в любом случае нужно пользоваться защитными перчатками или рукавицами.

Сам процесс копчения мало чем отличается от работы с обычной коптильней. Действовать нужно в такой последовательности:

на дно ровным слоем выложить щепу или опилки;
щепа должна быть от плодовых или малосмолистых лиственных деревьев,
смолистое дерево: береза, сосна, ель категорически не подходят;
сбрызнуть щепу водой из пульверизатора до легкого увлажнения;
установить поддон для сбора жира и сока.

Опытные мастера советуют выстелить поддон пищевой фольгой. Тогда после остывания жира можно буде аккуратно скатать фольгу и удалить отходы. Жир не пригорит к поддону, и очистить его будет намного легче.

Продолжая подготовку, выполняют следующие операции:

разложить заранее обвалянные в специях продукты на решетке;
аккуратно установить ее на поддон;
закрыть крышку;
установить устройство на плиту;
из небольшой емкости наполнить желоб водой;
присоединить к штуцеру дымоотводящий шланг, вывести его в вентиляционный канал или в форточку.

Отрегулировать нагрев по термометру. Если термометра нет, можно ориентироваться на цвет отходящего дыма. Он должен быть белым. Появление желтого дыма свидетельствует о перегреве щепы.

Коптить нужно столько, сколько указано в выбранном рецепте. Мясо обычно готовят не менее часа, рыба и птица коптится от 30 до 40 минут.

Коптильня с гидрозатвором своими руками

Содержание

Как работает коптильня?
Преимущества конструкции
Процесс создания – чертежи и описание
Испытание устройства
Несколько рекомендаций

Как это работает?

На крышке делается отверстие, в него приваривается патрубок для полноценного удаления дыма. Если копчение происходит дома, то шланг выводят в окно или в вентиляционную систему.

Для того, чтобы процесс приготовления не прерывался, следует постоянно поддерживать среднюю температуру огня, но, не допуская при этом, чтобы в гидрозатворе полностью испарилась вода.

Это может привести к потере герметичности устройства и утечке дыма.

Преимущества конструкции

Среди плюсов наличия в коптильне гидрозатвора стоит выделить:

От герметичности во многом зависит быстрота процесса, например, рыбев такой конструкции будет достаточно 10 -15 минут, существенно меньше, чем в традиционной коптильне.
Благодаря гидрозатвору получается чистый и плотный дым, делающий продукты вкуснее и приятного золотистого цвета.
Гидрозатвор представляет собой дополнительное ребро жесткости, а значит, является препятствием для деформации устройства от высокой температуры.

Процесс создания – чертежи и описание

Схема коптильни с зирозатвором

Подготовка инструментов и материалов

Итак, вам потребуются:

металлические листы, желательно из нержавейки, толщиной в 2-3 мм.
электродуговая сварка и электроды;
арматура;
метр;
столярный угол;
болгарка с кругами.

Изготовление

Поможет изготовить коптильню с гидрозатвором своими руками видео, где описан весь процесс изготовления агрегата.
Мы же предлагаем воспользоваться нашими чертежами, размеры на которых указаны с учетом толщины металла в 1 мм.
Далее следует такой инструкции:

Из листа металла вырезаем, воспользовавшись болгаркой, наши намеченные заготовки корпуса и крышки.
Соединяем две заготовки корпуса под углом 90 градусов, используя сварочный аппарат. При этом не забывайте о столярном угле, который следует использовать для прямолинейности и соблюдения точного прямого угла.
Далее – привариваем к корпусу все части будущей коптильни, сверяя при этом все углы и стороны.
К готовому корпусу привариваем дно, собираемое из нескольких элементов. Внутрикрепим сварным швом к поддону две П-образные ручки, чтобы для очистки было удобно доставать емкость.
Внимательно смотрим за тем, чтобы по шву не было пропущено ни одного миллиметра. Все стыки должны быть идеально заварены, а излишки металла на углах сняты при помощи болгарки.
Следующее действие – делаем крышку. Главное, чтобы она плотно закрывала коптильню. Согласно нашему проекту, она двускатная, чтобы был обеспечен хороший отвод дыма.
Не забываем приварить патрубок для фиксации дымоотводящего шланга, делать это нужно ближе к коньку. Для этого просверливаем отверстие такого же диаметра, как и трубка, которая затем устанавливается и обваривается по кругу.
Завершающий этап – установка решетки. Если вы планируете обрабатывать небольшой объем продуктов, то прекрасно для этого подойдет вариант с одной решеткой, которую удобно будет сварить из 3-х продольных и 2-х поперечных полос, стержней диаметром в 5 мм, взяв, например, для этого очищенные электроды.

Путем таких несложных процедур, вы сможете без особых усилий сделать отличную коптильню.

Испытание устройства

Сделанная коптильня горячего копчения с гидрозатвором своими руками обязательно должна быть испробована в деле сразу же, чтобы в случае какой-либо неудачи в конструкции, например, негерметичности швов, ее можно было бы исправить.

Любая коптильня, и с гидрозатвором не исключение, перед эксплуатацией должна быть прокалена с минимальным количеством топлива.

Сначала тщательно протираем коптильню чистой тканью и ставим на огонь для обжига. Далее – достаем заранее промаринованную курицу или рыбу из рассола и хорошо просушиваем кухонным полотенцем или салфетками. Если этого не сделать, продукты получаются скорее вареными, нежели копчеными.

На дно коптильни укладываем 5 горстей щепы или тонкой стружки из ольхи, можно добавить туда 1 чайную ложку сахара. Если процесс копчения будет проходить в домашних условиях, с использованием газовой плиты, то старайтесь щепу укладывать напротив горелок. Далее – устанавливаем поддон, над ним решетки с продуктами.

Чтобы кожица курицы или рыбы не прилипала к решетке, между ними укладывают тонкие фруктовые веточки.

Закрываем конструкцию крышкой, заливаем воду в гидрозатвор, зажигаем газ или разводим костер. Далее, после появления дыма из шланга, убираем мощность огня и готовим продукт от 20 минут (рыба) до часа (мясо), в зависимости от количества.

Не забывайте про правила безопасности, к созданному прибору для копчения категорически запрещено прикасаться незащищенными руками, только в специальных перчатках или при помощи силиконовых прихваток. Размещать коптильню нужно на ровной и прочной поверхности. Не допускайте детей к коптильне и постоянно смотрите за ней, чтобы не возник пожар.

Несколько рекомендаций

Крайне нежелательно перемещать коптильню на другое место до завершения процесса приготовления блюда. После окончания копчения необходимо выдержать полчаса и только после этого поднимать крышку. Так вы сохраните свое помещение от дыма и себя от горячего воздуха. Но самое главное – вы дадите мясу время напитаться дымом и дойти до нужной кондиции.

После завершения приготовления вымойте конструкцию водой с жидкостью для посуды, с применением жесткой щетки. После этого обязательно высушите, так как к каждому использованию прибор должен быть чистым и без пятен.

Если у вас стоит выбор, какой тип коптильни сделать своими руками, то не бойтесь трудностей и отдайте предпочтение конструкции с гидрозатвором. Данное дополнение в коптильне – вещь нужна и полезная.

И напоследок самое вкусное…

Как закоптить скумбрию в коптильне с гидрозатвором:

Как сделать гидрозатвор из подручных средств?

Гидрозатвор — это устройство, которое используется для предотвращения обратного потока воды в водосточную систему, когда уровень воды в канализационной системе поднимается выше уровня воды в водосточной системе. Если у вас нет возможности купить гидрозатвор, вы можете сделать его самостоятельно, используя подручные средства.

Вот несколько способов, как сделать гидрозатвор из подручных средств:

Используйте пластиковый бутылку. Возьмите пластиковую бутылку, срежьте ее дно и вставьте в трубу. Убедитесь, что вы оставили достаточно места для прохождения воды. Это устройство поможет предотвратить обратный поток воды в случае повышения уровня воды в канализационной системе.
Используйте кусок кожи или резиновый шланг. Возьмите кусок кожи или резиновый шланг, нарежьте его длиной в несколько сантиметров, и проделайте в нем небольшое отверстие по центру. Затем протяните трубу через отверстие и закрепите кусок кожи или резиновый шланг на трубе с помощью зажимов или ниток. Это создаст герметичное устройство, которое будет блокировать обратный поток воды.
Используйте песок или гальку. Возьмите стеклянную банку, наполните ее песком или галькой на 2/3, затем положите на верх герметичную крышку с отверстием для трубы. Положите трубу в отверстие и закрепите ее на месте. Это устройство поможет предотвратить обратный поток воды в случае повышения уровня воды в канализационной системе.

Важно отметить, что самодельный гидрозатвор может не работать так эффективно, как профессионально изготовленный. Поэтому, если у вас есть возможность, лучше всего приобрести гидрозатвор у профессионального поставщика.

Добавить комментарий Отменить ответ

Для отправки комментария вам необходимо авторизоваться.
