Бетонный ригель в строительстве: что это такое?

Ригель бетонный — это необходимый элемент в строительстве, который обеспечивает прочность и надежность конструкции. Что такое железобетонный ригель и как он используется в строительстве? В нашей статье мы расскажем все, что вам нужно знать о бетонных ригелях и их ролях в строительстве.

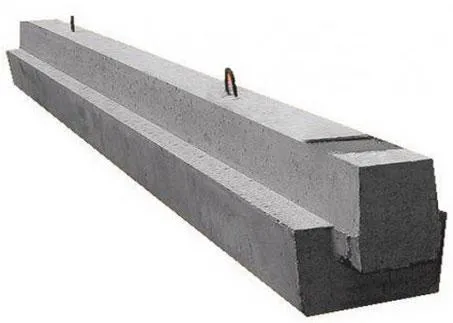

Ригель – это горизонтальная поперечная балка. Она жёстко соединяет друг с другом вертикальные опорные элементы, передаёт на них нагрузку от междуэтажных перекрытий. Иначе говоря, при возведении на фундаменте железобетонного каркаса здания сначала устанавливаются вертикальные опоры, потом они соединяются горизонтальными ригельными балками. А уже на них кладутся перекрытия между этажами.

Определение

В покрытиях и перекрытиях зданий и сооружений для плит или прогонов опорой и вертикальным соединительным элементом служат наклонно или вертикально расположенные линейные несущие строительные узлы — ригеля. Их соединяют шарнирно или неподвижно с другими вертикальными частями — колоннами и стойками.

Уложенные плиты перекрытия передают основную нагрузку на стены и фундамент здания через эти горизонтальные соединители.

На строительную площадку ригель железобетонный должен поступать выполненный в соответствии с ГОСТом, вместе с сопроводительной документацией и маркировкой, формы которых также определяются государственным стандартом.

Наплывы, сколы, повреждения бетона и арматуры в зоне анкеровки, трещины и другие дефекты недопустимы. СНиП требует от руководителей строительства объекта предварительного визуального обследования узлов и проверки не менее 3 шт. изделий (более 10%) на соответствие стандартам качества поверхности и геометрических параметров.

Функции и применение

Проще понять, что такое ригель, показав для чего он нужен. Ригель в строительстве монтируют для горизонтальной связи вертикальных колонн, на него опираются плиты и обрешётка перекрытия. Он воспринимает вес железобетонных конструкций и равномерно распределяет его по своей длине, передавая усилие на колонны.

Заводы выпускают деревянные и стальные изделия, но чаще других применяется ригель железобетонный. Он представляет из себя бетонную балку с арматурно-проволочным металлическим каркасом внутри. Железобетонная конструкция дешевле, легче стальных балок и достаточно прочная, чтобы возвести здание любой высоты и назначения.

Материалы и характеристики

Проектная, передаточная и отпускная прочность материала ЖБИ в 3 временных точках должна быть заверена и соответствовать нормам для холодного и теплого времени года.

Тяжеловесные бетоны (от В22,5 до В60) являются основой прочности. Проволока, нужного класса и упроченной вытяжки арматурная сталь, арматурные стальные канаты, арматура горячекатаная, механически усиленная служат материалом для армирования железобетона.

Кроме этого, стройматериал должен иметь запас:

• огнестойкости;
• влагонепроницаемости;
• антикоррозийной защиты;
• сопротивления составам агрессивных газов;
• морозостойкости.

Дополнительные характеристики изделий:

1. Бетонный ригель должен выдерживать контрольные нагрузки, предусмотренными рабочими чертежами при испытании, обладать требуемой трещиностойкостью, жесткостью.
2. От арматуры до поверхности защитный слой бетона нормируется по толщине, в том числе в зоне расположения монтажных петель, закладных изделий.
3. Когда материал достигает установленного значения передаточной прочности (указана в чертежах), нужно произвести в предварительно напряженных деталях отпуск натяжения арматуры (передачу усилий обжатия).
4. В холодное время для узлов покрытий прочность бетона должна быть повышена до 90%, междуэтажных перекрытий — до 85%.

Требования ГОСТ

Производство, применение, хранение и транспортировка железобетонных ригелей регулируется ГОСТ 18980-2015. Они должны изготавливаться с соблюдением требований рабочих чертежей, техдокументации. Обязательно наличие отверстия или стальных монтажных петель, за которые подъёмный кран будет цепляться при погрузке и монтаже. Защитный слой бетона, находящийся снизу балки до арматуры, должен быть достаточным. Нельзя делать его меньше, чем того требует стандарт.

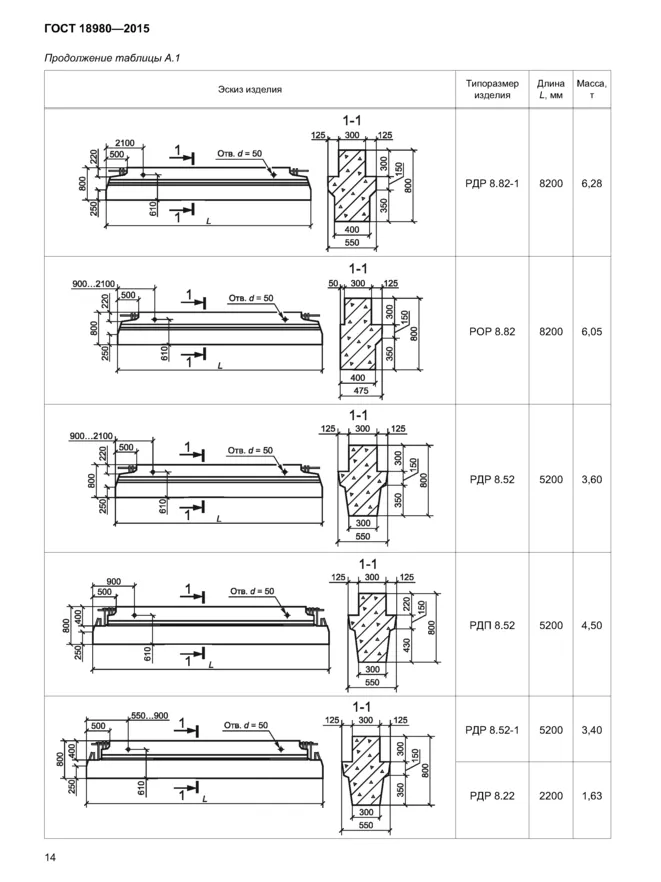

ГОСТ регулирует и форму ригелей. Их надлежит изготавливать по чертежам и указанных в них размерам. Допускаются отклонения, но не более прописанных в стандарте значений. Нельзя устанавливать растрескавшиеся ригели с шириной раскрытия трещин более 0,1-0,2 миллиметра.

Все выпущенные заводами ЖБИ проходят испытания: из партии отбираются несколько образцов и подвергаются разрушающей нагрузке на специальном оборудовании. Также прочность, морозостойкость и другие показатели проверяются ультразвуковым методом.

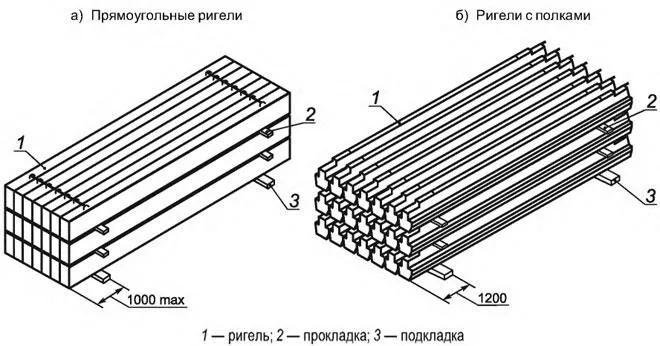

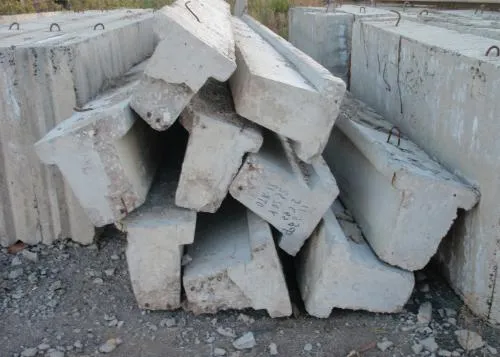

Хранение и перевозка осуществляется в горизонтальном (рабочем) положении, устойчивыми штабелями высотой до двух метров, не больше трёх изделий в ряд по высоте. Между полом и штабелем, а также между ригелями ставятся деревянные прокладки.

Назначение

Ригель ЖБИ для плит перекрытия является опорой и в то же время соединяет вертикальные конструкции здания. Сварка арматуры железобетонных элементов, составляющих сооружение, создает высокую прочность сформировавшегося жесткого пространственного каркаса.

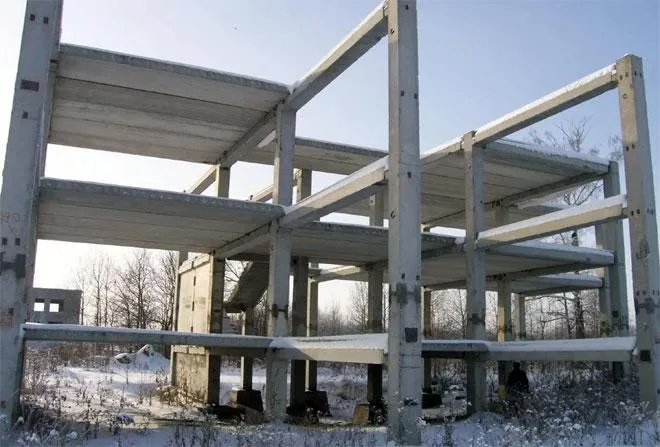

«Скелет» здания в вертикальной опорной плоскости принимает на себя вес горизонтальных конструкций. Сооружение становится геометрически стабильным. Фундамент за счет пояса из таких элементов разгружается.

Подобные узлы нужны при наличии высоких потолков в помещениях для усиления колонн и создания широких пролетов в торговых залах и ангарах.

Ригеля можно использовать как колонны или балки, если уложить их спроектированным для этого образом. Они способны выдерживать большие нагрузки. Некоторые модификации имеет длину 12 м и могут использоваться в конструкциях больших габаритов с повышенной этажностью.

При возведении многоэтажных домов железобетонные элементы такого типа могут применяться, чтобы формировать ограды и перемычки для окон.

Детали нашли широкое применение в транспортной отрасли. Их используют при строительстве:

• мостов;
• виадуков;
• переходов;
• парапетов;
• ограждений.

Кроме этого, изделия применяют для:

• усиления опор электропередач;
• опирание ребристых, многопустотных плит на 1 или 2 полки;
• возведение лестничных клеток;
• установки плит и балконов;
• безполочных перекрытий.

Где лучше купить ригели?

Однако, несмотря на широкий ассортимент ригелей различного вида, чаще всего заводы железобетонных изделий выпускают ограниченную номенклатуру опорных конструкций, находящую максимальный спрос в конкретном регионе.

В частности, один из лидеров среди предприятий стройиндустрии, комплектующих строительные предприятия и индивидуальных застройщиков Москвы и Московской области железобетонными изделиями – завод ЖБИ-4, изготавливает ригели прямоугольного сечения марки РВ:

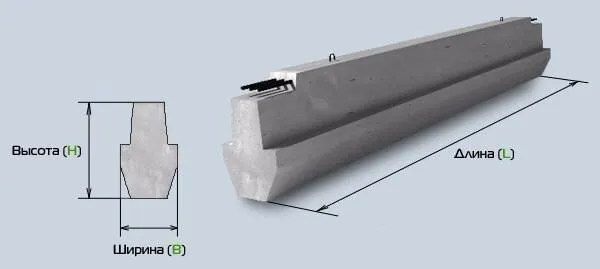

• длиной от 3,2 до 6,4 м;
• высотой 0,16 и 0,38 м;
• шириной 0,3; 0,4; 0,6 м.

Такая конструкция предполагает опирание на их верхнюю плоскость ребристых и пустотных плит перекрытия, при этом какими бы ни были размеры железобетонного ригеля, он несет вес от 2,5 до 4,5 кН/пог.м., что в подавляющем большинстве случаев закрывает потребность стройплощадок в изделиях такого назначения.

< Предыдущая

Вернуться к списку статей

Следующая >

Особенности

В зависимости от места применения выбирается способ крепления, материал, поперечное сечение, длина, другие размеры ригеля, профиль конструкции:

1. Она может быть Т-образная, не имеющая полок или с прямыми углами. Иметь для плит перекрытия 1 или 2 полки, представлять собой тавр в поперечнике.
2. Для торцевых пролетов зданий и лестничных маршей, чтобы опирать плиты с 1 стороны, применяют детали с 1 полкой. Для центральных пролетов характерно использовать 2 плиты и нужна модель с 2 полками.
3. Внутри помещений конструкции должны быть с уменьшенным выходом тела. Используют варианты с низко размещенной полкой, Т-образные.
4. Сверху нагрузку можно просто уложить, если использовать прямоугольные элементы.

Рабочие чертежи указывают, где должны находиться монтажные петли или строповочные отверстия для установки и подъема ЖБИ.

В изделиях массового применения наиболее распространены нуждающиеся в выявлении и устранении дефекты:

• растянутая арматура может содержать в себе трещины, которые снижают несущую способность;
• у бетона бывает сколот защитный слой;
• в средней части пролета внизу деталей возможны поперечные трещины;
• бетонная поверхность повреждена;
• при опорных зонах встречаются наклонные трещины;
• в сжатой зоне могут быть трещины продольные.

Если трещины превышают 0,1 мм по ширине, то конструкция нуждается в пересчете несущей способности в сторону уменьшения и усилении. Использоваться такая деталь может только после устранения дефектов.

Ригельные балки для опалубки

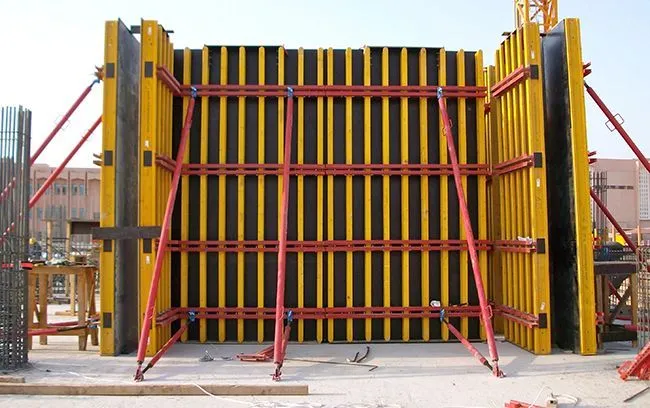

Балочно-ригельная опалубка является оптимальной системой для сооружения перегородок, расположенных между этажами. Конструкция этого типа собирается из:

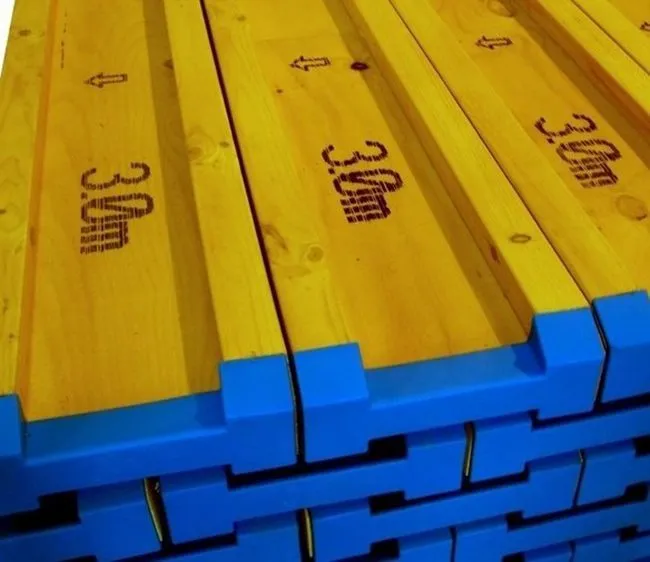

• двутавровых балок;
• подкосов, уголков и других расходных элементов;
• фанеры;
• крепежных элементов;
• ригелей, изготовленных из металла или дерева.

После сборки всех этих элементов, получается прочная ригельная опалубка. Конструкция этого типа может выдерживать очень сильные нагрузки (до 8 тонн на «квадрат»). Это становится возможным как раз благодаря тому, что используется металлический ригель для опалубки, преимущества которого очевидны.

Если использовать не обычную «балку» а элемент со специальной перфорацией, то стяжные винты можно будет устанавливать в наиболее удобных местах. Особенно это актуально, если речь идет о балочно-ригельной опалубке колонн. Благодаря конструктивным особенностям и характеристикам «балок», она зафиксируется надежным образом и займет правильное положение.

Еще одно преимущество, которым отличается ригельная опалубка – это скорость ее изготовления. По сравнению с любыми другими аналогами, эта система возводится за меньшее время.

Если говорить о стоимости ригельных элементов для опалубки и других типов сооружений, то она напрямую зависит от характеристик конкретных изделий.

Маркировка

ГОСТ 23009 содержит требования для обозначения ригелей. Маркировка состоит из разделенных дефисами групп, содержащих цифры и буквы:

1. В 1 группе в дециметрах округленно указывают длину и высоту поперечного сечения изделия, его тип. В некоторых случаях допускается помещать в группу 1 номер типоразмера по порядку и условное название детали (Р).
2. В группе № 2 для предварительно напряженных конструкций ставят класс стали арматуры. Также здесь есть обозначения несущей способности детали по порядковому номеру и значение этого параметра, выраженное в кН/м.
3. К 3 группе относятся характеристики, которые указывают на условия применения ЖБИ, наличие в конструкции закладных элементов, стойкость к воздействию газообразных агрессивных сред, сейсмических процессов.

Например, изделие с арматурой класса А-IV (напрягаемой), несущей способностью 110 кН/м, длиной 5560 мм, высотой 600 мм, типа РДП будет иметь маркировку.

Если добавить 3 группу, например, РДП6.56-110АIV-На, она укажет, что дополнительные закладные детали («а»), установлены внутри корпуса, который выполнен из бетонной смеси нормальной проницаемости («Н»).

Разные типы ЖБИ могут быть обозначены:

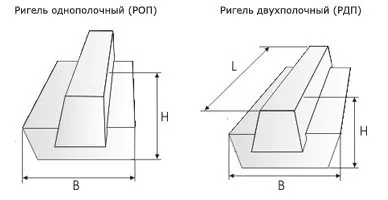

• двухполочный — РД;
• ребристые плиты — РОР;
• балконный — РКП;
• однополочный — РО;
• прямоугольный — Р.

МЕТОДЫ КОНТРОЛЯ

3.1. Испытания ригелей нагружением для контроля их прочности, жесткости и трещиностойкости следует проводить в соответствии с требованиями ГОСТ 8829* и рабочих чертежей на эти ригели. ________________ * На территории Российской Федерации документ не действует. Действует ГОСТ 8829-94. — Примечание изготовителя базы данных.

3.2. Прочность бетона ригелей следует определять по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105*. ________________ * На территории Российской Федерации документ не действует. Действует ГОСТ 18105-2010. — Примечание изготовителя базы данных. При проверке прочности бетона методами неразрушающего контроля фактическую передаточную и отпускную прочность бетона на сжатие определяют ультразвуковым методом по ГОСТ 17624* или приборами механического действия по ГОСТ 22690. ________________ * На территории Российской Федерации документ не действует. Действует ГОСТ 17624-2012. — Примечание изготовителя базы данных. Допускается применение других методов неразрушающего контроля, предусмотренных стандартами на методы контроля бетона.

3.3. Морозостойкость бетона следует определять по ГОСТ 10060* или ультразвуковым методом по ГОСТ 26134 на серии образцов, изготовленных из бетонной смеси рабочего состава. ________________ * На территории Российской Федерации документ не действует. Действует ГОСТ 10060-2012. — Примечание изготовителя базы данных.

3.4. Водонепроницаемость бетона ригелей следует определять по ГОСТ 12730.0 и ГОСТ 12730.5.

3.5. Контроль сварных арматурных и закладных изделей — по ГОСТ 10922 и ГОСТ 23858.

3.6. Силу натяжения арматуры, контролируемую по окончании натяжения, измеряют по ГОСТ 22362.

3.7. Размеры, отклонения от прямолинейности и плоскостности граней ригелей, ширину раскрытия поверхностных трещин, размеры раковин, наплывов и околов бетона ригелей следует проверять методами, установленными ГОСТ 26433.0 и ГОСТ 26433.1.

3.8. Размеры и положение арматурных и закладных изделей, а также толщину защитного слоя бетона до арматуры следует определять по ГОСТ 17625 и ГОСТ 22904*. ________________ * На территории Российской Федерации документ не действует. Действует ГОСТ 22904-93. — Примечание изготовителя базы данных.

Отличие ригеля от балки

Ригель можно отнести к одному из узкоспециализированных видов балок. Балка — понятие более широкое. При проектировании ее работа, как самостоятельной единицы конструкции каркаса, рассчитывается преимущественно на изгиб, независимо от способа укладки, — под наклоном или горизонтально.

Балки делают деревянные или металлические, они часто бывают с пустотами внутри. Для таких изделий характерна пониженная масса.

В отличие от балки, ригель из железобетона:

1. Делают для выполнения заданных функций, которые не меняются в зависимости от условий.
2. Устанавливают изделие только горизонтально.
3. Детали в зависимости от места применения делают различных форм, сечений, профилей. Его материал также может по параметрам отличаться в связи с назначением.

Балки изготавливают менее специализированные. Серии выпускаемых промышленностью ригелей отличаются широким спектром типоразмеров, поперечных сечений, длин.

Так серия 1.402.1-20с используется в районах с повышенной сейсмической активностью (до 9 баллов), в сооружениях с сетками колонн для каркасов производственных зданий.

Серия 1.402.1-19 с помощью стальных связей обеспечивает продольную устойчивость в несейсмических регионах или сейсмических — до 7 баллов.

Изделия 1РОР6.56-60 АIIIв используются для административных, общественных и промышленных сооружений в качестве опор, которые устанавливают в систему стоек. Прочность фундамента и его площадь увеличиваются.

В строительстве такие конструкции пользуются спросом, потому что для балок перекрытий и покрытий могут являться надежной опорой. Несущие элементы, расположенные вертикально и горизонтально, соединяются жестко.

Расчет сечения ригеля железобетонного. Конструкция

Главной целью расчета является создания баланса между способностью бетона на сжатие и арматуры на растяжение. Расчет можно провести с помощью одного из двух способов:

• Используя статический способ.
• Используя кинематический способ.

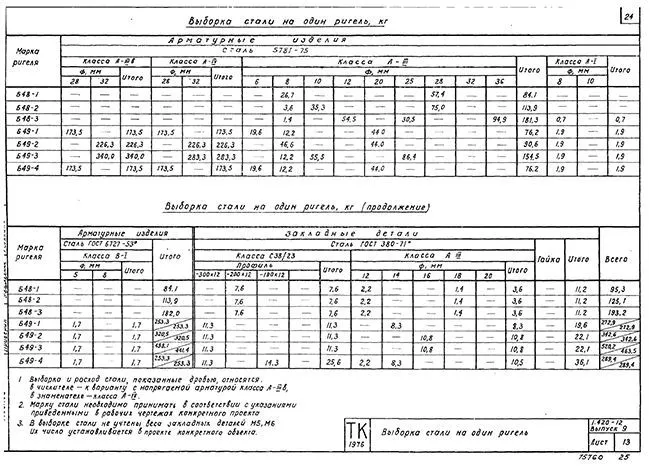

С помощью 4 нормальных сечений можно подобрать сечение продольной арматуры: 1 и средний пролет, 1 промежуточная и средняя опоры. Расчет поперечной арматуры необходим для 3 наклонных сечений: возле 1 промежуточной опоры с левой стороны и возле крайней с правой стороны.

Установка и монтаж

Монтаж ригеля состоит из серии подготовительных и основных процессов. К первым принято относить транспортирование и складирование. Ко вторым – подъем, установка, промежуточное присоиденение, обработка стыков и швов, работы по защите от коррозии, остаточное закрепление.

От того, насколько качественно будет проведен монтаж ЖБ ригелей, зависит надежность всей конструкции. Именно поэтому следует доверить эту работу высококвалифицированным монтажникам с опытом подобной работы.

Установку следует проводить со специальных подмостков или инвентарных столиков. Положение ригеля контролируют с помощью рулетки, а горизонтальность, используя водяной уровень. Как правило, ригель крепко крепят к стене с каждой стороны. Монтаж начинают после закрепления колонн, сваркой присоединяя к ним ригели. Далее проверяют ширину опор и крепят ЖБ ригель электроприхваткой. После выверки все стыки аккуратно заделываются.

Трудоемкость работ зависит от массы и конструкции используемых железобетонных ригелей.

Каталог железобетонных ригелей

Весь товар, представленный в каталоге, сертифицированный и имеет паспорт качества. За более детальной информацией советуем обратиться к менеджерам компании, они ответят на все интересующие Вас вопросы. Консультация бесплатная. Для Вас мы работаем без выходных и во время праздников, чтобы незамедлительно обрабатывать каждый заказ, укомплектовывать и отправлять их заказчикам.

Цена и стоимость

Как правило, стоимость ригеля будет зависеть от линейных параметров изделия, его массы и того, как выполнено армирование. При выборе материалов для строительства не надо отталкиваться от цены – подойдите к изучению вопроса тщательно, ведь от этого зависит безопасность людей.

Купить железобетонный ригель можно только лишь у производителя или специализированную компанию, так как самостоятельно изготовить его невозможно. Стоимость доставки зависит от массы заказанной продукции и размеров заказа, а также местонахождения получателя.

При необходимости можно изготовить ригель по Вашим параметрам. Для того, чтобы просчитать стоимость такого заказа следует обратиться к нашим менеджерам.

Наша компания предлагает оптимальные цены и соотношение «цена-качество» для железобетонных изделий благодаря длительному и успешному пребыванию на рынке этих услуг. Мы гарантируем качественные ЖБ ригели по ценам, близким к себестоимости. Чтобы лично удостовериться в этом предлагаем просмотреть каталог продукции.

Как сделать ригель

При наличии возможности точно рассчитать прочность фундамента ригель из железобетона можно изготовить на строительной площадке самостоятельно. В качестве дна опалубки понадобятся металлические листы. Фанеру или доски можно использовать, чтобы обустроить боковые части. Лучше брать влагостойкий материал.

Последовательность действий для изготовления детали:

1. На Т-образные опоры, выставленные горизонтально, устанавливается дно опалубки. Рубероидом укрываются полости внутри нее.
2. Арматурный каркас проще сделать отдельно, исходя из размеров опалубки. Нужно оставить место не менее 3-5 см, чтобы обеспечить достаточную толщину слоя бетона в нижней и верхней частях готового изделия. Сваренный каркас разместить внутри опалубки. Предварительно следует проверить на просвет прибором сварочные стыки.
3. Установить боковины опалубки.
4. Залить смесь и загладить ее с помощью мастерков.
5. Не менее 28 суток установленные подпорки должны находиться на объекте. Боковые части опалубки можно снять через 3 дня и использовать для следующего элемента.

Бетонную смесь готовят, исходя из пропорции щебня, цемента и воды 4-2-1. Укладывать бетон лучше с помощью вибратора. Первые несколько дней залитая деталь требует ухода. Ее нужно проливать и закрывать от солнца.

Из чего изготавливается ригель

Изделия этого типа производятся из тяжеловесных бетонов класса от В 22,5 до В 60. На выходе получаются ригели, прочность которых составляет не меньше 75% в теплое время года и порядка 85% в условиях холода. Кроме этого, ригель для перекрытия должен быть водонепроницаемым, огнестойким, морозоустойчивым, не восприимчивым к агрессивным средам и коррозии.

Так как конструкция этого типа должна отличаться повышенной прочностью, в процессе производства используется арматура. Армирование ригеля выполняется из стальных армокаркасов высочайшего класса: горячекатных и укрепленных методом термомеханической обработки.

При производстве этих строительных элементов обязательно необходимо учитывать ГОСТ 18980-90, в котором прописаны строгие требования. При этом любые несоответствия с нормативами могут очень сильно сказаться на прочностных характеристиках всего сооружения.

От качества изготовленной конструкции будет зависеть возможность ее использования в той или иной области.

Стоимость

Приобрести ригель нужного размера можно практически на любом производстве, занимающимся изготовлением ЖБИ. Если говорить о цене вопроса, то в таблице ниже приведены средние расценки по Москве и Санкт-Петербургу.

Наименование	Маркировка (размер)	Стоимость за шт, руб
РДП	4.27-60	7 000
РДП	4.27-80	10 700
РДП	4.57-60	20 500
РЛП	4.57-40	18 000
РОП	4.27-40	9 700
РОП	4.57-40	19 000

Изделия, изготовленные по ТУ на частных предприятиях, будут стоить намного дешевле. Однако использование таких строительных конструкций чревато последствиями.

Чем ригель с добавками в бетон лучше ригеля, изготовленного без добавок?

Прежде, чем ответить на этот вопрос, давайте вспомним, что любая продукция ЖБИ подвергается постоянному воздействию дождя, снега, морозов и это отрицательно влияет на эксплуатационные характеристики железобетонных изделий. В каркасном строительстве очень опасно разрушение балок, плит и ригелей под атмосферным воздействием и, конечно, в большей мере защиты от этого требуют ригеля строительные.

Предприятия химического сектора постоянно работают над созданием продуктов, улучшающих рабочие характеристики многих строительных материалов, и не последнее место занимают различные химические добавки для бетонов.

Компания GOODHIM наряду со многими эффективными добавками разработала уникальный суперпластификатор для бетонных изделий. Добавление пластификатора в бетонную смесь повышает ее пластичность и текучесть на столько, что она равномерно заливается в форму и обволакивает арматурный каркас, положительно влияя на проникновение связующих частиц ингредиентов, сокращая водоцементное соотношение тем самым увеличивая прочность железобетонного изделия.

Суперпластификатор INTERPLAST AT от Гудхим универсальная добавка для бетона, повышающая его прочность, водонепроницаемость и морозостойкость до 150 циклов, что делает ригеля с этой добавкой практически не разрушаемыми.

Купите оптом по выгодной цене

Посмотреть все товары категории

Что такое ригель бетонный?

Ригель бетонный — это элемент строительной конструкции, который используется для усиления стен, перекрытий, фундаментов и других элементов здания. Ригели представляют собой бетонные бруски, которые обладают высокой прочностью и жесткостью. Их часто применяют для увеличения несущей способности стен, а также для создания жесткой связи между двумя конструкциями.

Ригели выполняются из бетона высокой прочности и обычно имеют прямоугольное или квадратное сечение. Они могут быть как гладкими, так и проштампованными, чтобы повысить их сцепление с бетоном других элементов конструкции. Ригели бетонные могут иметь различные размеры и формы в зависимости от требуемой несущей способности и условий эксплуатации конструкции.
