Общие планировочные элементы общественных зданий, средства пожарной безопасности

Планировка общественных зданий и средства пожарной безопасности являются важными аспектами при проектировании и строительстве зданий. В данной статье мы рассмотрим общие планировочные элементы общественных зданий и особенности средств пожарной безопасности. Кроме того, мы подробно рассмотрим вопросы, связанные с общественным гардеробом, включая размеры и требования к его обустройству.

В любых общественных зданиях независимо от их назначения можно выделить общие для всех объемно-планировочные узлы: вестибюли, гардеробы, туалеты. Кроме того, в большинстве общественных зданий связь между отдельными помещениями осуществляется с помощью горизонтальных и вертикальных коммуникаций (коридоров, лестниц, лифтов), расположение и размеры которых находятся в зависимости от функционального назначения здания, его вместимости, композиционного построения, санитарных и противопожарных требований.

Входная группа помещений включает тамбуры, вестибюль, гардероб.

Устройство входного тамбура, выполняющего функцию воздушно-теплового шлюза, обязательно для всех общественных зданий круглогодичного действия, расположенных в I, II, III, 1УГ климатических районах. Дверей по ходу потока посетителей должно быть три в I и II климатических районах и две — в III и IV Г.

В особо холодных климатических условиях с постоянно дующими ветрами тамбуры должны находиться с наветренной стороны здания и выполнены в виде нескольких шлюзов, последовательно расположенных друг за другом или с одним-двумя поворотами. Однако последнее разрешается только в зданиях с незначительной интенсивностью движения людей и только в зимнее время. Летом такие тамбуры следует трансформировать. В зданиях, где поток посетителей идет непрерывно, как, например, в крупных магазинах, в тамбурах создают тепловую завесу.

Тамбуры обычно делают встроенными в объем здания, но иногда выполняют и в виде пристроек. И в том и другом случае его глубина должна быть достаточной для свободного открывания и закрывания дверей. По требованиям эвакуации все двери должны открываться наружу. В зданиях с интенсивными людскими потоками допускается открывание дверей в обе стороны (качающиеся двери).

Ширина тамбуров должна превышать ширину дверных проемов не менее чем на 0,15 м с каждой стороны, а глубина превышать ширину дверных полотен не менее чем на 0,2 м, но быть не менее 1,2 м. Однако эти размеры минимальны. В крупных общественных зданиях они должны быть увеличены.

Освещение тамбуров естественным светом осуществляется через остекленные двери, фрамуги и стены тамбура.

Перед входом в здание устраивают приподнятую площадку, так чтобы отметка пола помещений у входа была выше отметки тротуара перед входом не менее чем на 15 см. Если площадка поднята над тротуаром более 0,75 м, она вместе с наружной лестницей должна иметь ограждение.

В общественных зданиях как правило устраивают кроме главного служебные или вспомогательные входы. В некоторых зданиях, таких, как крупные крытые стадионы, устраивают несколько входов для зрителей (для каждого сектора) и входы для спортсменов и обслуживающего персонала.

Вестибюли, так же как и входы, подразделяют на главные и служебные. В зданиях театров и кино делают отдельные кассовые вестибюли. Главный вестибюль с гардеробом как бы открывает здание перед посетителем, и именно с него начинается раскрытие внутреннего пространства. Находясь в вестибюле, посетитель должен видеть размещение коммуникаций; отсюда должны раскрываться перспективы лестниц, лифтовых холлов, коридоров или анфилады помещений.

Рис. 1. Планировочное решение входной группы в общественные здания:
а-тамбуры при прямолинейном движении, дифференцированном, сезонном изменении направления движения; б-вестибюли с размещением гардеробов: глубинном, боковым., периметральным, островным; е-планы и габариты вешалок

Планировка и архитектурно-про-странственное решение вестибюля определяются назначением здания, его вместимостью, общей планировочной структурой и в зависимости от этого могут проектироваться по-разному: от небольшого скромного помещения маленького кафе или ателье до значительных по размерам и репрезентативных по архитектуре вестибюлей театральных зданий, ресторанов и др.

Вестибюльную группу в плане здания следует располагать равноудаленной от основных групп помещений, что особенно важно в зданиях с некомпактной планировкой.

Площадь вестибюля (вместе с гардеробом) определяют, исходя из вместимости здания и режима работы. Для зданий с одновременным заполнением вестибюля полным расчетным количеством людей (театры, спортивные залы и т. п.) площадь на одного человека должна быть в пределах 0,25…0,30 м2, для зданий с равномерными потоками посетителей (поликлиники, музеи, выставочные залы и т. п.) -0,18…0,20 м2.

Гардероб является органической частью вестибюля и его планировка неразрывно связана с композиционным построением всей входной группы. Гардеробы должны быть расположены вблизи входов, но несколько в стороне от потока входящих посетителей. В то же время фронт гардеробов не следует располагать вдоль наружной стены, так как это затруднит освещение вестибюля естественным светом. Очень важно расположить гардероб так, чтобы не создавалось встречных потоков входящих и уже раздевшихся посетителей. В соответствии с общей планировкой вестибюля расположение гардероба может быть одно- и двусторонним, островным.

Гардероб оборудуют вешалками, как правило, консольного типа, что требует площади за барьером 0,08 м2 на одно место. При обычных деревянных вешалках и подвесных эта площадь увеличивается до 0,1 м2. В зданиях, проектируемых для строительства в климатических подрайонах IA, 1Б, 1Г, норму площади гардеробной увеличивают на 25%. Глубина помещения гардероба не должна превышать 6 м.

Барьер для выдачи одежды имеет ширину 0,6…0,7 м и располагается на расстоянии не менее 1 м от вешалок. Длина барьера определяется в пределах 1 м на 50…60 мест в зданиях с равномерным потоком посетителей (поликлиники, выставочные залы) и 1 м на 30 мест в зданиях с массовым одновременным посещением, как, например, в театрах.

Ширина помещения перед барьером гардероба должна быть не менее 3 м, а ширина прохода между двумя барьерами (при параллельном их расположении) — не менее 4 м, что необходимо для удобства сдающих и получающих одежду. Габариты оборудования гардеробов показаны на рис. 1, в.

Нормативные требования к гардеробам школ принимают по нормам проектирования этих зданий.

Горизонтальные и вертикальные коммуникации в общественных зданиях, как уже говорилось, неразрывно связаны с общей планировочной и пространственной структурой здания.

Горизонтальные коммуникации (коридоры, галереи, переходы) связывают помещения, расположенные в одном этаже; вертикальные коммуникации (лестницы, пандусы, лифты, эскалаторы) — помещения, расположенные в разных этажах. Пересекаясь, они образуют так называемые узлы коммуникаций, которыми и являются вестибюли, холлы, кулуары.

В целом вся система коммуникаций играет важнейшую роль в здании- она является одним из средств организации функционального процесса, имеет большое архитектурно-художественное значение и служит путями эвакуации людей. Отсюда и вытекают требования, предъявляемые к ее элементам.

Коридоры в плане здания могут быть сквозными и тупиковыми и иметь дву- и одностороннюю застройку.

Длина коридора при освещении его с одного торца не должна превышать 24 м, при освещении с двух торцов- 48 м. При большей длине необходимо устройство световых карманов, расстояние между которыми должно быть не больше 24 м, а между световым карманом и окном в торце коридора- 30 м. При этом ширина световых карманов должна быть не меньше половины их глубины (без учета ширины прилегающего коридора). В некоторых общественных зданиях, где это не мешает функциональному процессу (в конторах, проектных институтах и т. п.), для лучшего освещения коридора делают стеклянные или стеклоблочные перегородки.

Ширина коридора рассчитывается в соответствии с интенсивностью людских потоков, но должна быть для основных коридоров не менее 1,6 м, для второстепенных-не менее 1,2 м, а в учебных зданиях и больницах главные коридоры проектируют шириной соответственно 1,8 и 2,2 м. Если в учебных зданиях коридоры используют в качестве рекреационных помещений, а в поликлиниках как помещения-ожидальни, то их ширина должна быть 2,8 м при односторонней застройке и 3,2 м-при двусторонней.

Лестницы-важнейший элемент вертикальных коммуникаций здания. Расположение и число лестниц в здании зависят от его этажности, планировки и интенсивности людских потоков. Основные требования, предъявляемые к лестницам, — удобство в эксплуатации и соответствие требованиям пожарной безопасности.

По своему назначению их делят на главные и второстепенные. Количество, характер и расположение лестниц зависят от типа здания и его вместимости. В некоторых зданиях (театры, концертные залы) подчеркивается парадность одной из лестниц, в других зданиях, например школах, детских учреждениях, как правило, все лестницы делают равноценными.

Главные лестницы обычно связывают вестибюль с группой основных помещений. Второстепенные (служебные) лестницы размещают в соответствии с нормативными требованиями.

Главные лестницы могут быть любой формы: одно-, двух-, трехмаршевые, прямого и криволинейного очертания (рис. 7.4, а). Такие лестницы допускается делать открытыми до второго этажа в зданиях I—III степеней огнестойкости при условии возведения стен и перекрытия вестибюля из несгораемых материалов и открытыми на всю высоту в зданиях I и II степеней огнестойкости. При этом вестибюли и поэтажные холлы должны быть отделены от коридоров противопожарными перегородками.

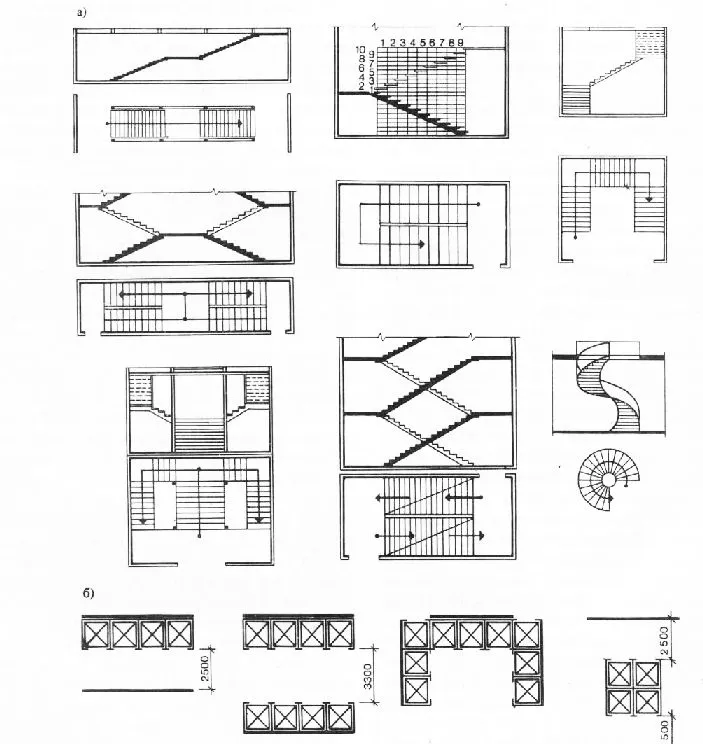

Рис. 2. Лестницы и лифты общественных зданий:
а-типы лестниц; б-группировка лифтов в лифтовых холлах

Служебные лестницы имеют наиболее простую, чаще всего двухмаршевую конструкцию и размещаются в замкнутых несгораемых лестничных клетках, имеющих выход наружу.

Все лестницы должны быть функционально и композиционно связаны с горизонтальными коммуникациями.

Ширина маршей основных лестниц зданий с числом людей на этаже более 200 и зданий кинотеатров, клубов и больниц независимо от количества мест должна приниматься не менее 1,35 м; остальных зданий и лестниц, не являющихся основными, — 1,20 м. Ширина лестниц, ведущих в помещение с количеством до пяти человек, может быть принята 0,9 м. Ширину площадок принимают не менее ширины марша.

Уклон лестничных маршей должен быть не более 1:2 для основных лестниц и 1:1,5-для лестниц, ведущих в подсобные помещения, подвальные и цокольные этажи. Количество ступеней в марше должно быть не менее 3 и не более 16.

Лестницы, как правило, следует освещать естественным боковым светом. В зданиях I и II степеней огнестойкости высотой не более трех этажей 50% из общего числа лестниц допускается проектировать с верхним естественным освещением. При этом просвет между маршами должен быть не менее 1,5 м. Исключение составляют лечебно-профилактические учреждения, где не допускаются лестницы без окон в стене лестничной клетки.

В некоторых современных общественных зданиях наряду с лестницами используют пандусы — наклонные плоскости без ступеней с уклоном от 1:6 (внутри здания) до 1:8 (снаружи). Однако их применяют редко, так как они занимают большую площадь и поэтому неэкономичны.

Во многих общественных зданиях в качестве вертикальных коммуникаций используют механические устройства (лифты и эскалаторы).

Лифты являются основным видом вертикального транспорта в общественных зданиях. По своему назначению их подразделяют на пассажирские, грузопассажирские, грузовые, специальные.

Пассажирские лифты, так же как лестницы, должны быть хорошо видимы и легко доступны. В зданиях средней этажности, где лифтами пользуются наравне с лестницами, их обычно располагают совместно с последними. В зданиях повышенной этажности, где лифты являются основным видом вертикальной связи, они должны группироваться в специальных лифтовых холлах, образуя самостоятельные структурные узлы. Количество лифтов в одной группе должно быть не более восьми, а в одном ряду-не более четырех. Ширина лифтового холла должна быть не менее 1,3 глубины кабины при однорядном расположении лифтов и удвоенной глубины кабины при двухрядном расположении, но не более 5 м.

Устанавливаемые в многоэтажных общественных зданиях пассажирские лифты имеют, как правило, большую вместимость (12…20 чел.) и грузоподъемность (1000…1600 кг). В зависимости от скорости движения лифты делят на обычные (0,71…1,4 м/с) и скоростные (2…4 м/с).

Расстояние от лифтов до дверей наиболее удаленного помещения следует принимать не более 60 м.

Шахты лифтов многоэтажных зданий следует ограждать глухими стенами, а машинные помещения располагать вверху над шахтами.

Для малых грузов применяют специальные малые лифты-библиотечные, магазинные, кухонные, буфетные, которые удобны для подачи товаров, книг, продуктов.

Разновидностью лифтов являются патерностеры-цепь непрерывно движущихся кабин, которые целесообразно применять в крупных административных зданиях.

К механическим подъемным устройствам непрерывного действия относятся эскалаторы — наклонные движущиеся лестницы. Применение эскалаторов рационально в крупных общественных зданиях с массовым интенсивным передвижением посетителей- крупных универмагах, торговых центрах, вокзалах, аэропортах, так как их пропускная способность в несколько раз превышает пропускную способность лестниц и достигает 150 пассажиров в 1 мин.

Угол наклона эскалатора принимают не более 30 при этом глубина ступени-тележки равна 400 мм, высота 300 мм. Ширина эскалатора рассчитана на размещение на ступени одного или двух человек и принимается 500, 600, 750, 1000 и 1200 мм.

Эскалаторы, устанавливаемые в зданиях, имеют скорость 0,5…0,75 м/с, в метрополитенах-до 1 м/с. В общественных зданиях эскалаторы могут быть установлены по трем схемам: с параллельным, перекрестным и последовательным расположением маршей, наиболее удобна из которых последняя.

Для обеспечения пожарной безопасности лифты и эскалаторы, играющие роль связи между этажами, должны дублироваться лестницами, расположенными в огнестойких лестничных клетках.

Санитарные узлы общественных зданий включают уборные, умывальные, в некоторых случаях душевые, ванные. Состав помещений санитарных узлов, характер и количество их оборудования находятся в зависимости от назначения и вместимости здания.

По характеру эксплуатации санитарные узлы можно разделить на две группы: равномерно используемые в течение всего времени (административные здания, больницы, выставочные залы и т. п.) и используемые только в кратковременных перерывах (театры, кинотеатры, спортивные залы и т. д.). Это влияет на расчет количества необходимых приборов и на характер размещения санитарных узлов. В первом случае они должны равномерно обслуживать все здание и размещаться на всех этажах, во втором-могут быть расположены сосредоточенно-поблизости от фойе и кулуаров.

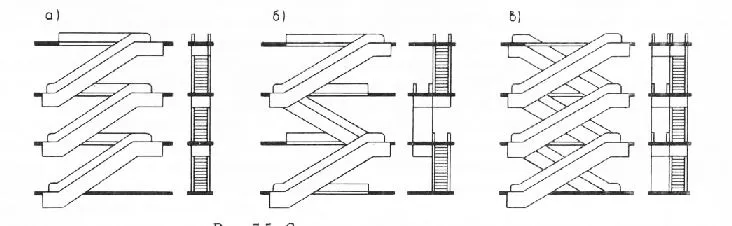

Рис. 2. Схемы размещения эскалаторов:
а-параллельного; б-последовательного; в-перекрестного

Однако во всех случаях санитарные узлы должны быть изолированы от других помещений и размещаться в характерных точках здания- около лестничных клеток и вестибюлей. Вместе с тем помещения туалетных следует располагать на расстоянии, не превышающем 75 м от наиболее удаленного места пребывания людей. Санитарные узлы должны группироваться как в плане одного этажа, так и по этажам друг над другом. Приборы должны блокироваться у внутренних стен.

Входы в санитарные узлы для мужчин и женщин должны находиться на расстоянии не ближе 3…4 м друг от друга. При поэтажном расположении санитарных узлов в концах коридоров у лестничных клеток мужские и женские уборные целесообразно через этаж менять местами, что укорачивает расстояние до них.

В некоторых общественных зданиях, например детских дошкольных учреждениях, современных больницах, санитарные узлы располагают децентрализованно: при групповых комнатах, палатах, что повышает комфорт обслуживания.

Количество санитарно-технических приборов устанавливается в зависимости от назначения здания, согласно соответствующим нормам и с учетом количественного соотношения между числом женщин и мужчин, находящихся в здании, которое в большинстве случаев принимается 50 и 50%. Для стадионов и вокзалов такое соотношение принимается равным 30% (женщин) и 70% (мужчин).

Обычный санитарный узел состоит из двух помещений — шлюза, где размещены умывальники, и уборной, где расположены отдельные кабинеты, а в мужских уборных — кабины и писсуары.

Кабины отделены друг от друга перегородками, высота которых от пола должна быть не менее 1,8 м и низ поднят на 0,2 м. Размер кабин в чистоте принимают 1,2X0,85 м. Ширина прохода между рядами кабин составляет 1,5 м и при их количестве свыше шести в ряду-2 м. При однорядном размещении ширина прохода — 1,3 м. Ширину прохода между рядами умывальников следует принимать 1,6 м, а при однорядном размещении- 1,1 м. Расстояние между кранами-0,65 м. Ширину прохода между рядами душевых кабин принимают 1,5 м, а при однорядном размещении- 1 м. Количество умывальников в шлюзе принимается из расчета один умывальник на четыре кабины, но не менее одного.

Проектирование уборных и душевых для детских яслей-садов, школ, больниц, спортивных сооружений и бань регламентируется СНиПом. Так, санитарные узлы в школах оборудуют из расчета один унитаз на 30 девочек, один унитаз и один писсуар на 40 мальчиков и один умывальник на каждые 60 учащихся. В административных зданиях-один унитаз на 20 женщин и один унитаз и один писсуар на 50 мужчин. В театрах и концертных залах-один унитаз на 50 женщин и один унитаз и два писсуара на 100 мужчин. В спортивных залах душевые оборудуют из расчета- один рожок на десять человек, в бассейнах-один рожок на три человека и т. д.

На рис. 3 даны характерные примеры планировки санитарных узлов различных общественных зданий.

Соблюдение требований пожарной безопасности и обеспечение условий эвакуации людей являются важнейшей задачей при проектировании общественных зданий, которая решается как конструктивными, так и планировочными мероприятиями. Эти мероприятия устанавливаются в зависимости от огнестойкости зданий, которая подразделяется на пять степеней, определяемых степенью возгораемости и пределом огнестойкости строительных конструкций и материалов.

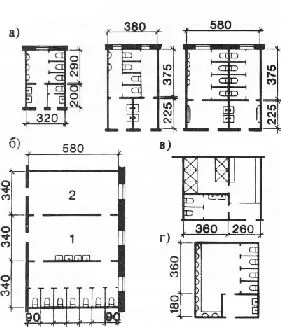

Рис. 3. Примеры планировки санитарных узлов в общественных зданиях и сооружениях:
а-административных и учебных; б-театрах, спортивных; в-для спортсменов; г-для зрителей; 1-туалетная; 2-курительная

Вся система горизонтальных и вертикальных коммуникаций составляет схему путей эвакуации, что в зданиях большой вместимости является серьезной проблемой.

Различают два случая эвакуации: обычную и аварийную. Последняя возникает в случае пожара, землетрясения или других бедствий, угрожающих разрушением здания. Нормативное время для нормального выхода из здания составляет 10…15 мин, для аварийной эвакуации 4…7 мин в огнестойких зданиях и 2…3 мин в полуогнестойких.

Противопожарными планировочными требованиями, предъявляемыми к путям эвакуации, определяются размещение и ширина коридоров, лестниц, их взаиморасположение и связь с помещениями.

Количество эвакуационных выходов из зданий и помещений должно быть не менее двух, при этом они должны располагаться рассредоточение. Эвакуационными считаются выходы из помещении в коридор или проход, ведущие к лестнице, имеющей непосредственный выход наружу или через вестибюль. В помещениях, в которых одновременно находится не более 50 человек, допускается устройство одной двери, ведущей к эвакуационным выходам.

Лестницы являются наиболее ответственными путями эвакуации. Их количество, суммарная ширина и расстояние между ними на этаже строго регламентируется нормами. На каждом этаже должно быть не менее двух лестниц, ведущих к выходу непосредственно наружу или через вестибюль, отделенный от остальных помещений перегородками с дверями.

В качестве второго эвакуационного выхода со второго этажа зданий (кроме зданий школ, детских яслей и садов III—V степеней огнестойкости и больниц) допускается применять наружные пожарные лестницы при количестве людей, находящихся на втором этаже зданий I и II степеней огнестойкости не более 70, зданий III степени огнестойкости-50 и зданий IV и V степеней огнестойкости-30. При этом уклон наружных пожарных лестниц должен быть не более 60 а в зданиях детских яслей-садов-45 Ширина этих лестниц должна быть не менее 0,8 м, а ширина ступеней-не менее 0,2 м (прутковые проступи не допускаются). Выход из помещений на эти лестницы осуществляется через балконы или галереи.

В проектах общественных зданий для IV и ШБ климатических районов допускается устройство эвакуационных наружных открытых лестниц (независимо от этажности здания).

В общественных зданиях высотой 10 этажей и больше 50% лестничных клеток следует проектировать незадымляемыми. Незадымляемость осуществляется либо путем устройства поэтажных входов через наружную воздушную зону по балконам или лоджиям, либо путем устройства несгораемых рассечен и созданием подпора воздуха и автоматических устройств дымоудаления.

Незадымляемые лестничные клетки должны иметь непосредственный выход наружу или через шлюз с самозакрывающимися дверями и воздушным подпором в вестибюль.

На путях эвакуации имеет значение расстояние по коридору от дверей наиболее удаленных помещений (кроме уборных, душевых, обслуживающих помещений) до ближайшей лестничной клетки или выхода наружу (на первом этаже). Это расстояние определяется плотностью людского потока, т.е. отношением числа людей к площади коридора, чел/м2, и должно быть не более указанного в табл. 7.2.

При этом вместимость помещений, выходящих в тупиковый коридор, не должна быть более 80 человек. Исключение составляют учебные здания I-III степеней огнестойкости, высотой не более 4 этажей, в которых эта вместимость может быть увеличена до 125 человек при условии, если расстояние от наиболее удаленного помещения до лестничной клетки или выхода не превышает 100 м.

Ширина эвакуационного выхода из коридора на лестничную клетку и ширина маршей эвакуационных лестниц определяются в соответствии с количеством эвакуирующихся через этот выход людей из расчета на 1 м ширины выхода (двери, марша) в зданиях I и II степеней огнестойкости- не более 165 человек, III—IV-115 человек, V — не более 80 человек. Исключение составляют здания кинотеатров, клубов, театров и спортивных сооружений, для которых расчет дается в нормах проектирования этих зданий.

Коридоры при длине свыше 60 м должны быть разделены несгораемыми перегородками с самозакрывающимися остекленными дверями.

В поэтажных коридорах и холлах необходимо предусматривать вентиляционные шахты с принудительной вытяжкой и клапанами для удаления дыма в случае возгорания.
