Изготовление сливной ямы для бани своими руками — подробная пошаговая инструкция

Любой тип бани, будь то традиционная русская баня, нагреваемая «по-черному», или современная сауна с современными электрическими печами, гидромассажными бассейнами и джакузи, обязательно требует наличия системы слива.

Сразу следует оговориться, если поблизости от вашего участка есть канализация или на худой конец сливная канава, то строительство сливной ямы становится нецелесообразным. В этом случае все работы по отводу воды от бани сводятся к прокладке труб до канавы или приемника жидких отходов.

Совет! Для того чтобы оценить уровень залегания грунтовых вод посмотрите на растительный покров участка. Если на нем много влаголюбивых растений (наперстянка, хвощ, осока, крапива, рогоз, болиголов, мать-и-мачеха, конский щавель), значит грунтовые воды залегают близко к поверхности. На таком участке строить выгребную яму с дренажем в грунт крайне нежелательно.

Вид канализационной системы

К устройству грамотно спроектированной системы отведения отработанных вод подталкивают не только эстетические нормы, но действующие требования, направленные на поддержание безопасности экологии.

Конструктивных решений автономных канализаций, возводимых при обустройстве бани, может быть множество.

По типу действия независимые системы подразделяются на два вида:

1. Безнапорная система – предполагает движение сточных вод по ней самотеком. Этот эффект достигается за счет правильно выдержанного угла наклона трубопровода.

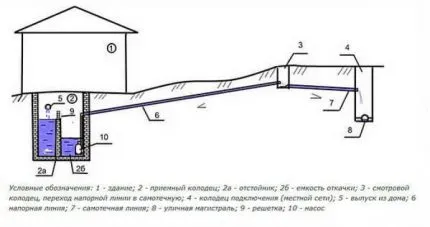

2. Напорная система – предусматривает принудительную транспортировку стоков с задействованием насосного оборудования.

Канализационную систему для банной постройки сооружают, независимо от того, подведен или не подведен к ней водопровод. В любом случае, сам характер объекта подразумевает обильное использование воды, которое необходимо утилизировать.

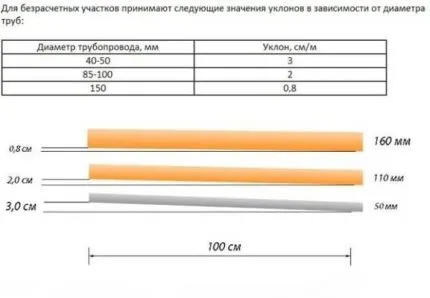

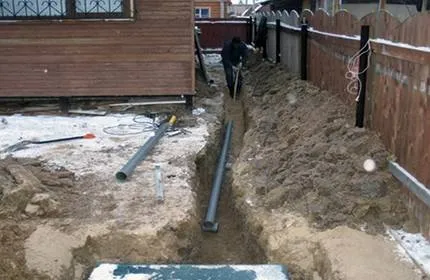

При обустройстве самотечной системы угол наклона магистрали определяется диаметром труб.

Самотечная система энергонезависима, но ее довольно проблематично правильно спроектировать при сложном рельефе местности.

Срок службы напорной канализационной системы исчисляется не одним десятком лет, а затраты на ее устройство с лихвой окупаются. Главное – задействовать насосное оборудование, оснащенное измельчителем, который перемалывает попадающие в водосток твердые частицы.

Подключение трубопровода к централизованной системе канализации – менее трудоемкий, но при этом более хлопотный способ. Поскольку применить его на практике могут лишь немногие владельцы бань, изучать подробно его особенности не будем.

Независимо от типа выбранной схемы канализации для бани, крайне важно соблюдать прямолинейность магистрали. Если при прокладке трубопровода предусмотрены точки поворота, то в местах их обустройства потребуется соорудить смотровые колодцы

Проектирование снаружи

При расчётах используются размеры парной, частота применения в будущем, тип грунта. Каждая из конструкций водоприёмника имеет свои нюансы по установке. Дренажный колодец используется чаще всего из-за элементарного устройства в целях личной эксплуатации в дачных условиях. Резервуара для очистки сточных вод хватает для посещения бани группой до 6 человек.

Профессиональная команда проектировщиков поможет определить оптимальный размер колодца в условиях конкретного участка. Не придётся переплачивать за лишний материал и квадратные метры работы обустройщиков.

Конструкции в которых используется септик продаются уже в готовом виде. Объем резервуара варьируется в зависимости от количества возможных посетителей бани. Для большой семьи из 6-7 человек средняя пропускная способность резервуара должна составлять не менее 1,5 м3 в день.

Теплый пол в бане со сливом

Все варианты «протекающего» пола, особенно с укладкой на грунт, достаточно холодные. Для бани, используемой круглый год, более рационально устройство бетонной стяжки с отводящей трубой (трубами). Пол также выполняется со щелями, но под ним устраивают бетонную заливку с уклоном к месту для сбора воды.

Важно: доски в таком настиле должны легко сниматься, поскольку это необходимо для просушки, и быть качественно обработанными. Расстояние от нижней плоскости настила до самой высокой точки бетонной стяжки составляет 90…120 мм (можно больше), лаги обязательно пропитываются антисептиком и, по возможности, водоотталкивающим составом.. Уклон дна бетонной чаши обеспечивается примерно в 5…7 градусов, причем возле стенок стяжка практически горизонтальная – это площадка для опирания лаг

При большой площади желательно устраивать не одну, а две-три точки сбора воды или увеличивать уклон дна

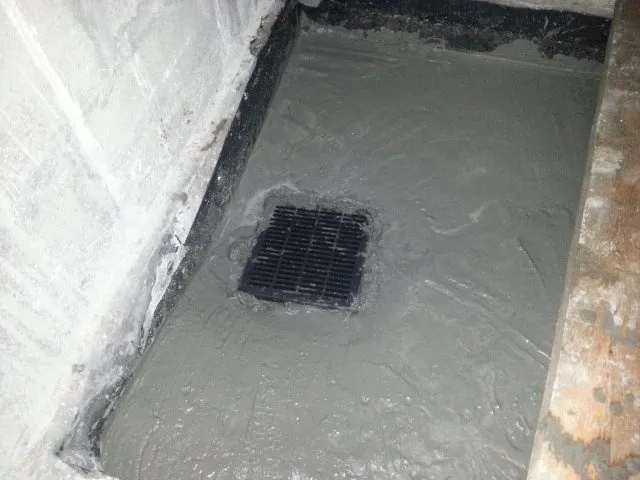

Уклон дна бетонной чаши обеспечивается примерно в 5…7 градусов, причем возле стенок стяжка практически горизонтальная – это площадка для опирания лаг. При большой площади желательно устраивать не одну, а две-три точки сбора воды или увеличивать уклон дна.

Такой слив в бане своими руками сделать несложно. Порядок работы:

1. на стадии устройства фундамента к месту будущего сбора воды подводится труба (подробнее о правилах подвода ниже). Верхняя ее часть должна располагаться так, чтобы от планируемого уровня чистого пола бани до уровня верха трубы было расстояние, равное сумме толщины настила пола (доска плюс лаги) и запаса на величину уклона. При выбранном угле уклона 5 градусов и размерах помещения 3х3 м запас составит (при условии устройства водосборника примерно посредине) 13…15 см. Пример – для шпунтованной доски 36 мм и лаг с сечением 50х180 мм в помещении с размерами 3х3 м глубина чаши по отношению к уровню чистового пола составит 36+180+15=231 мм;
2. после определения необходимой глубины чаши выкапывается в границах ленточного или свайного фундамента котлован, глубина которого больше глубины чаши на толщину гравийно-песчаной подушки (10…20 см), бетонирования (30…50 мм) и гидроизоляции (битум + рубероид в два слоя, около 10 мм). То есть уровень котлована ниже уровня чистового пола на 231+200+50+10=490 мм, в расчете приняты максимальные значения;
3. устраивается трамбованная подушка из гравия и песка на указанную высоту, бетонирование. После полного отверждения бетона устраивается гидроизоляция. Подробнее о правилах ее выполнения в статье;
4. поверх гидроизоляционного слоя укладываются лаги (можно дополнительно сделать под них столбчатые опоры из кирпича или бетона и учесть их высоту в расчетах глубины котлована). Обязательна пропитка лаг антисептиком!
5. на лаги, не прибивая, с зазорами в 5…10 мм, укладывают настил чистового пола.

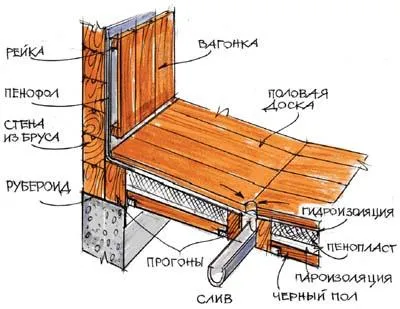

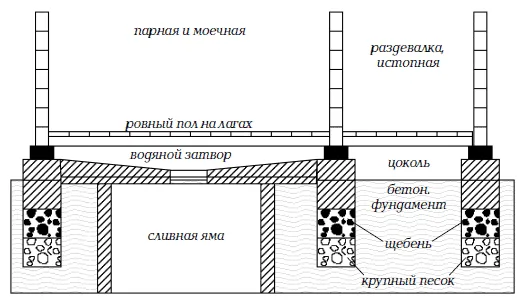

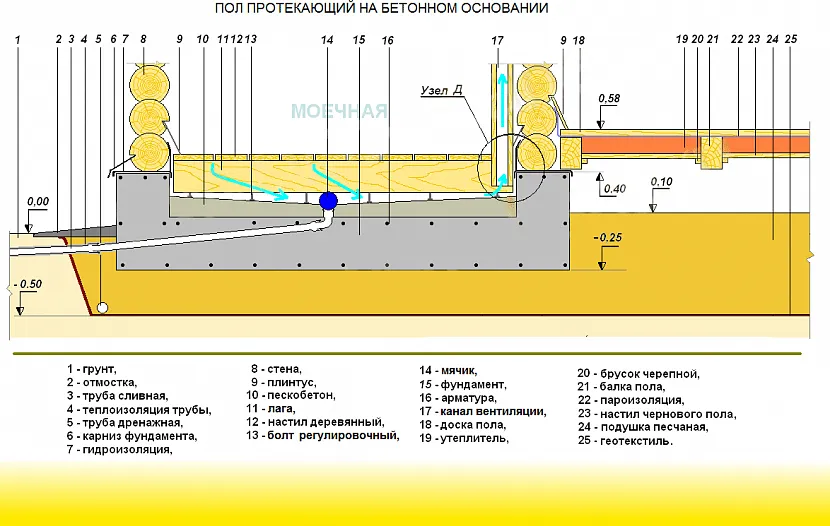

Вот так выглядит схема устройства слива воды в бане с деревянными полами при использовании и трапа, смонтированной в нижней точке бетонной чаши под ними.

Видео описание

Установка сливной системы для бани:

Проектирование внутри помещения

Пол со сливом в бане проектируется внутри по тому же принципу, по которому создаётся канализация в доме. Требования для обеих систем водоотвода ничем не отличаются. Наличие вентиляционного стояка или запорного клапана зависит от конкретного помещения. Стояк необходим, если слив организуется сразу из нескольких помещений.

Система водоотвода бетонного пола состоит из:

• внутренней обшивки стен;
• пароизоляции стен;
• гидроизоляции фундамента;
• несущего основания;
• щебёночной подушки;
• бетонного слоя с теплоизоляцией;
• стяжки под покрытие;
• отделочного покрытия;
• трубы для слива канализации;
• деревянных решёток;
• сливного отверстия или решётки;
• перегородки гидрозатвора;
• сливного патрубка или желоба.

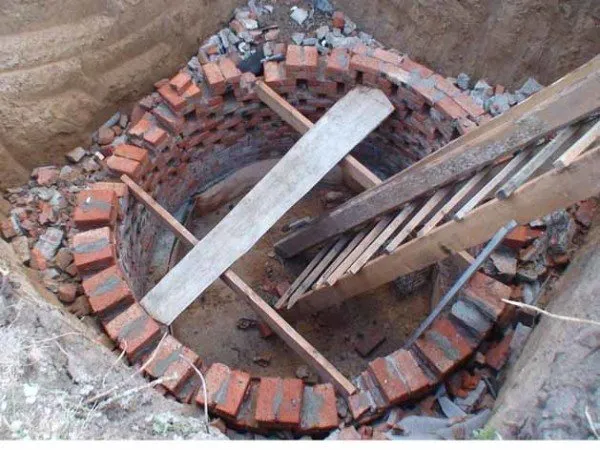

Строительство слива из кирпича

Выгребная яма из кирпича – это самый древний вариант обустройства стен канализации. Она может быть герметичной или с открытым дном. Для облегчения строительства требуется подготовить котлован с ровными стенками, чтобы кирпич класть впритык к ним. Это значительно ускорит работу, особенно если нет достаточного опыта в данной сфере. Домашняя выгребная яма из кирпича кладётся на цементный раствор. Использовать лёгкую песочную кладку нельзя, ведь в условиях постоянной влажности обвал будет неизбежен.

Кладка делается в полкирпича по кругу. Таким образом, углы плотно держат друг друга. При этом способе возможна дополнительная модернизация для повышения герметичности. Для этого необходимо оштукатурить стены и залить дно. Можно использовать старый кирпич, добытый из разрушенных зданий. Этот способ возведения самый длительный. Выгребная яма из кирпича одна из самых надёжных и если использовать крепкий раствор, то её разрушение произойдёт нескоро. Стоит только заранее подготовить отверстие для впускной трубы, поскольку потом пробить стену будет сложно.

Яма из старых покрышек

Сливная яма из покрышек вид сверху

Как правило, в стоках не содержится твердых отходов, это значит, что варианты обустройства могут быть очень простыми. Специальные материалы могут вовсе не потребоваться. Сгодятся и подручные средства. БУ автомобильные покрышки прекрасно для этого подойдут. Чем больше диаметр покрышек, тем лучше. Боковины старых покрышек нужно срезать с помощью болгарки или электролобзика. Итак, подготовленные шины кладутся друг на друга в яму. Нижняя часть ямы также засыпается щебнем. В лежащей сверху шине нужно проделать отверстие под трубу для слива и приспособить ее. После этого на баллоны нужно положить металлический лист и засыпать его землей по уровню.

Схема создания сливной ямы из покрышек

Куда будет сливаться жидкость?

Котлованы для слива жидкости бывают разных видов, каждый из которых имеет определенные особенности.

Выгребная яма

Самый простой вариант котлована под слив жидкости. Чаще выгребная яма находится за пределами бани. Яму можно вырыть самостоятельно. Стенки рекомендуется усилить кольцами из бетона или другого прочного материала. На дне ямы должен быть расположен фильтрующий слой из природных материалов. Дополнительно можно засыпать слой из мелкого щебня, битого кирпича, обломков бетона.

Если фильтрующий слой слишком плотный, скапливающуюся воду из ямы нужно откачивать с помощью специального оборудования.

Канализация

Этот вариант слива жидкости актуален, если рядом с баней проходит центральная система канализации. Конструкцию оттока нужно подключить к трубе по которой стекают нечистоты с других домов. Для подключения слива к общей канализации нужно обратиться к местной администрации, согласовать работу.

Специальный резервуар

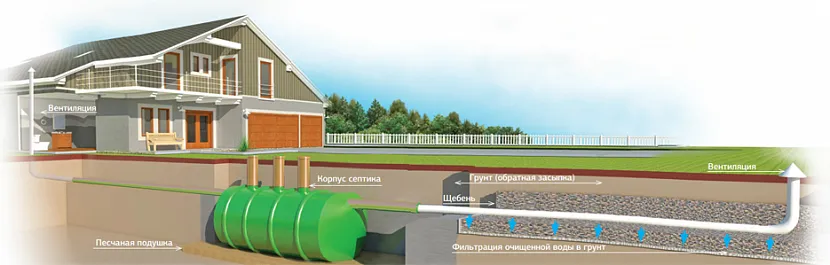

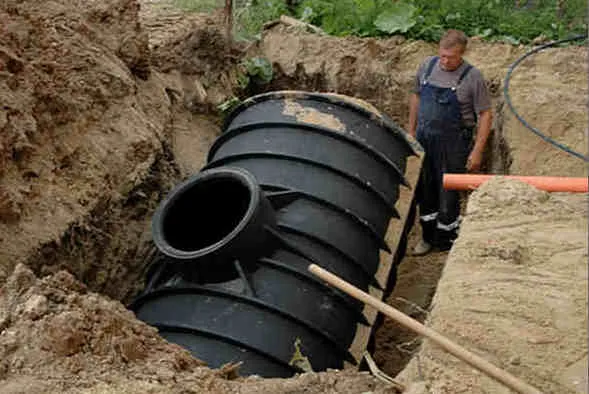

Современный вариант резервуаров для слива жидкости из бани — септик. Виды:

1. Однокамерный — простая конструкция с одной емкостью для слива воды. Она может иметь встроенный фильтр, через которых жидкость уходит в почву или быть закрытой. Второй вариант неудобен, поскольку нужно периодически осушать камеру от накопившейся воды. Главный недостаток — загрязнение почвы мылом, различными химическими веществами.
2. Двухкамерный — сложная конструкция с двумя емкостями. В первой содержатся специальные бактерии, которые постепенно растворяют грязь, мусор, частицы кожи, химические вещества. После заполнения первой камеры она попадает во вторую, где проходит через систему фильтров. В почву выводится чистая вода.

Септик можно собрать самостоятельно, но это дорого.

Варианты обустройства гидрозатвора

Распространение зловонного запаха там, где есть канализация – не редкое явление. Избавиться от него помогает установка гидрозатвора. Конструкция представляет собой импровизированную водную пробку, которая всегда находится в полости трубы, даже в те периоды, когда баней временно не пользуются.

Основное предназначение устройства – разделять две смежные газовые среды, отсекая поступающие из септика неприятные запахи.

Самый простой вариант гидрозатвора – подключение к трубопроводу U-образного сифона, который сооружают из трех фасонных элементов в виде отводов

Простая в исполнении конструкция имеет один недостаток – при редкой эксплуатации системы жидкость со временем испаряется.

Для таких редко используемых систем лучше устанавливать «сухой» гидрозатвор.

«Сухой» гидрозатвор являет собой сложную конструкцию, оборудованную эластичной мембраной и пружинным механизмом, который перекрывает выход из трубы

Такое исполнение удобно тем, что при поступлении жидкости в систему под действием создаваемого давления клапан опускается, открывая путь потоку, а после его прохождения – возвращается в исходное положение.

За неимением возможности приобрести готовое изделие, подобную конструкцию вы можете соорудить собственными силами.

Основой для изготовления самодельного «сухого» гидрозатвора выступила пластиковая труба D50 мм, которую оборудовали переходником 50/110 мм

Для изготовления гидрозатвора широкий край переходника срезают под углом в 30°. Из плотной резины вырезают круг D 110 мм и фиксируют к месту среза. Готовую конструкцию размещают на выходе трубы из септика.

Определение условий местности и типа грунта

Первое, что необходимо сделать при устройстве канализации в бане – определить состояние грунта на участке.

На этом этапе важно выявить:

1. Уровень залегания подземных вод.
2. Точку промерзания грунта в зимний период.

От этого напрямую зависит глубина, на которой следует прокладывать трубы наружной системы канализации и обустраивать септик.

Зная уровень залегания грунтовых вод и взяв в расчет точку промерзания почвы в зимний период, вы обеспечите безотказную работу канализационной системы

Информацию о глубине промерзания грунта вы можете получить из строительных справочников, например, из “Строительной климатологии”, либо же побеседовав с соседями, которые уже выполняли подобные работы.

Узнать тип грунта можно, выполнив несложные манипуляции и сверив показатели с данными в приведенной ниже таблице. Для этого в месте, где планируете прокладывать трубопровод, нужно выкопать яму глубиной на 25-30 см ниже отметки промерзания.

Пробу для исследования берут со дна выкопанной ямы. Образец горной породы сначала растирают между пальцами, а затем скатывают в шарик.

Взятый на пробу кусок земли оценивают визуально и изучают тактильно, сравнивая свои наблюдения с табличными данными и делая на основании этого соответствующие выводы

Имея дело с суглинками и супесями, которые относятся к разряду пучинистых грунтов, при прокладке наружной канализации дно траншей придется оснащать песчаной «подушкой». Выступив в роли демпфера, песок предупредит повреждение трубопровода при весенних подвижках земли.

По типу организации канализационных стоков банные канализационные системы подразделяются на организованные и неорганизованные:

Какой способ отвода воды выбрать

Из бани вода по трубам подается напорным или безнапорным методом.

Первый вид представляет собой принудительную подачу стоков фекальной помпой. Ее монтируют в помещении бани или ставят за пределами здания, например, в септике. Такой метод сокращает объем земляных работ, т. к. не нужно раскапывать траншею для создания уклона, уменьшается опасность засорения коллектора.

В самотечной схеме стоки передвигаются за счет гравитации, поэтому потребуется расчет и обустройство наклона труб. Применяют элементы большего диаметра, чем при напорном способе, по возможности не делают поворотов. Преимуществом является независимость от подачи электричества и меньшая стоимость за счет отсутствия насоса.

Состав водостока

Кронштейн для водостока

Водосточная воронка

Сливные элементы для водостока

Водосточный желоб

Угол водосточного желоба

Водосточная труба

При сооружении водостоков своими руками нужно иметь представление о составе водосточной системы. Основными ее элементами являются:

• Желоба – проходят по периметру здания. Стекая с крыши, вода попадает сначала именно в желоб;
• Водосточные трубы – монтируются по углам дома. Они выполняют функцию отвода воды, поступающей в желоба;
• Воронки – ставятся в местах соединения желоба с водосточной трубой, не позволяя воде следовать другим путем;
• Заглушки – элементы для желобов, выполняющие ограничительную функцию;
• Переходники, муфты – соединительные детали, используются для соединения элементов водостока;
• Колена, тройники, угольники – используются для распределения водных масс, защищают стены, фундамент от контакта с водой;
• Кронштейны, держатели – применяются для крепления желобов;
• Хомуты, штыри – крепежные детали для водосточных труб.

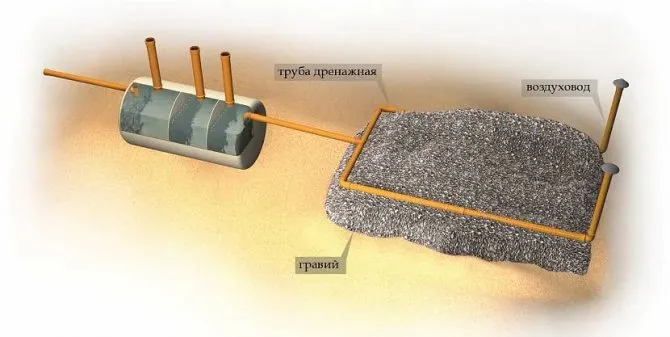

Септик в качестве водоотвода

Варианты обустройства септика:

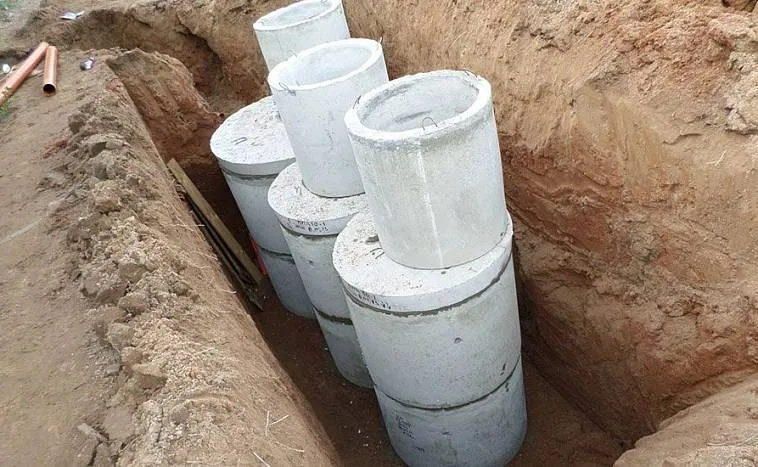

• Сборные кольца из железобетона. Быстро собираются, но требуют привлечения подъемного крана. Есть элементы в форме бетонной бочки с дном для герметичности, кольца с перфорированными стенками.
• Баки со стенками из монолитного бетона. Вариант намного дешевле, но требует много времени для устройства, т. к. нужно выжидать полный цикл набора прочности бетона.

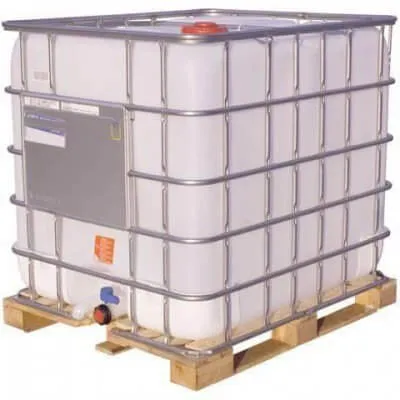

• Еврокубы из пластика. Удобный и функциональный вариант, но дорогой. Ставится без привлечения спецтехники.

Кирпичные емкости требуют гидроизоляции стенок, отличаются повышенными трудозатратами.

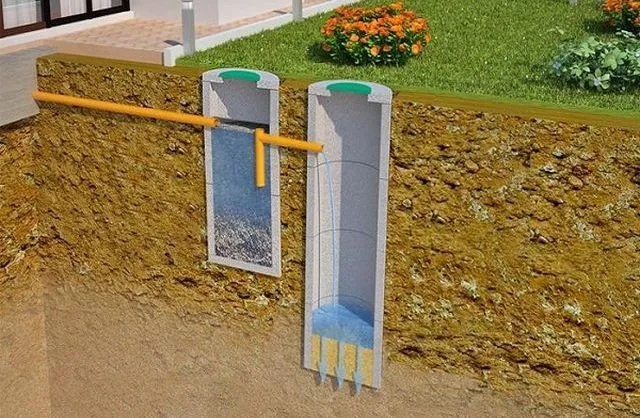

Септик является самой продуктивной схемой сбора и очистки канализационных вод. После третьего отстойника жидкость можно использовать для полива сада, огорода, решать с ее помощью другие хозяйственные нужды. Степень доочистки зависит от вида используемых разлагающих препаратов.

Недостатком можно назвать большую трудоемкость при установке нескольких камер фильтрации. При этом требуется значительная площадь, которую не всегда можно выделить в условиях дачи или небольшого частного участка. В связи с этим повышаются санитарные требования к обустройству септика относительно гидроизоляции.

Технология строительных работ

Копают грунт внутри кольца. По мере заглубления подкапывают под стенками, чтобы элемент под тяжестью постепенно опускался внутрь ямы. Заливают дно бетоном, стыки после застывания обрабатывают смолой или готовой битумной мастикой.

Во втором кольце на дне вместо бетона насыпают щебень слоем 25 см. Подходящие трубы к первой емкости и между колодцами изолируют от холода. Верх закрывают крышкой с отверстием.

Этапы строительства

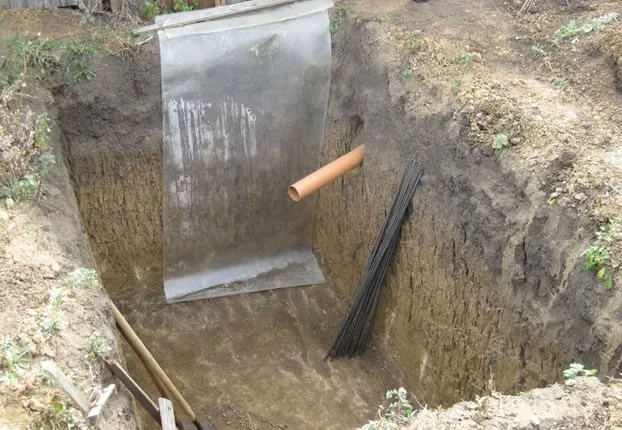

Первым и наиболее трудоемким этапом строительства является подготовка траншеи, то есть земляные работы. Куда девать вынутый грунт? Как правило, если это качественная почва, то ее можно просто распределить по участку. В том случае, если это глина, камни или песок, то грунт лучше вывести с участка.

Если решено оборудовать яму кирпичной кладкой, то лучше выбрать керамический кирпич. Этот материал наиболее долговечен, так как не боится влаги.

Из соображений экономии стройматериалов кладка сливной ямы осуществляется в полкирпича

При этом важно не забывать оставлять щели межу торцами, которые будут служить дренажными отверстиями

После завершения кладки нужно приступить к формированию водопроницаемого дна. Для подсыпки, как уже упоминалось, используют щебень и песок, но можно воспользоваться и строительным мусором – битым кирпичом или бетоном.

Укрепление стенок ямы при помощи кирпичной кладки или других методов завершается на расстояние около40 смот земли. Сверху яма закрывается железным листом или выполняется перекрытие из бетонной плиты.

В том случае, если грунт на участке глинистый и плохо пропускает воду, то стоит оставить в плите перекрытия отверстие, через которое можно производить выкачку стоков.

Оставшееся свободное пространство до уровня земли заполняется вынутым из ямы грунтом. Такое устройство сливной ямы достаточно надежно, поверх нее можно без опаски ходить и ездить. А чтобы замаскировать этот неприглядный кусок участка, поверх можно разместить клумбу.

Способы организации водоотвода

С одной стороны, обустройство слива в бане — процесс достаточно трудоемкий, однако такие гидротехнические сооружения нельзя назвать суперсложными конструкциями, которые нельзя сделать своими руками. Вариантов организации водоотвода есть несколько:

Сливная дренажная яма

Это самый простой и недорогой способ избавиться от сырости. Однако он подходит только для небольшой семьи, состоящей из 2-3 человек. В этом случае слив обустраивают прямо под банной комнатой. Стены ямы нередко облицовывают (например, кирпичом), а на дно насыпают слой фильтрующих строительных материалов — гравия либо щебня.

Герметичная сливная яма

Для ее обустройства выкапывают котлован, в него устанавливают относительно большую емкость для сбора сточных вод. После заполнения ее до определенной отметки, вызывают ассенизаторскую машину для их откачки. Такую яму называют выгребной, она подходит для тех участков, где водоносные слои располагаются неглубоко. Этот вариант организации слива гарантирует отсутствие негативных последствий для почвы, однако он не слишком удобен и совсем не экономичен.

Септик

Такая конструкция — лучшее решение для большого семейства, так как дает возможность собирать немалый объем отходов, стекающихся из бани и жилого дома. Эта система включает в себя как минимум две камеры, которые отличаются функциями. Первая камера абсолютно герметична, ее предназначение — первичная очистка отходов от крупного мусора, оседающего на дно, осветление воды, ее биологическая очистка благодаря анаэробным бактериям.

Со второй емкостью эта камера соединена переливной трубой. Этот отсек уже является дренажным колодцем, где вода из бани проходит вторичную очистку и впитывается в грунт. Септик, имеющий три отсека, — вариант, обеспечивающий более качественную работу. Во второй емкости окончательно оседают оставшиеся взвеси, здесь же происходит очищение осветленной воды микроорганизмами перед попаданием в третью, дренажную камеру.

Септик — наиболее эффективная система. По этой причине данная конструкция — самый дорогостоящий из способов организации слива в бане. Можно установить заводское оборудование, однако не очень трудно создать такой септик самостоятельно.

Дренажный колодец

Такой способ обустройства отвода воды подходит для грунта, в котором подземные воду пролегают глубоко. Этапы постройки дренажного колодца:

1. На расстоянии в 1.5-2 м от постройки выкапывается яма. Её глубина должна быть на полметра ниже от уровня промерзания почвы. Ширина углубления составляет 1 м в диаметре.
2. Дно устилается фильтрационным сырьём: керамзит, щебень.

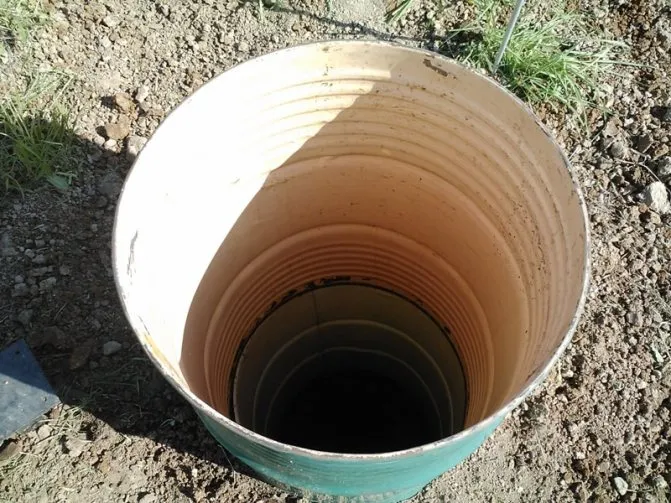

3. Стенки колодца обустраиваются металлическим баком без дна или старыми шинами, чтобы избежать засорения ёмкости.
4. Моечная бани с резервуаром соединяется трубой, которая укладывается в траншеи, выкопанные под небольшим углом.
5. Далее колодец накрывается крышкой и сверху утрамбовывается землёй.

Как выбрать подходящий материал

Современные трубы для организации водоотводной системы делают из высокопрочного пластика. Его срок эксплуатации 50 лет. Применяют трубы из:

• полипропилена;
• полиэтилена низкого давления;
• поливинилхлорида;
• хлорированного поливинилхлорида.

Они не боятся воды, не ржавеют и не гниют. Легко собираются в систему, крепятся друг к другу просто и без особых усилий. Бывают разных размеров, среди которых обязательно найдётся необходимый в конкретных условиях.

И хотя трубы из чугуна прочнее и надёжнее, их в создании слива под баню практически не используют. Их тяжело перевозить и устанавливать, монтаж требует наличия специального оборудования, дополнительных инструментов и специалистов. В итоге получается затратное мероприятие, которого можно избежать.

Не рекомендуются к использованию асбестоцементные трубы. Внутри у них неровная поверхность, которая цепляет мусор. Особенно это опасно, если водоотводная система больше 10 метров.

Диаметр труб для парной со средней степенью эксплуатации – 11 см, для небольших бань достаточно 7 см.

Моечная комната в банеИсточник 2gis.com

Гидрозатвор в бане

Гидрозатвор представляет собой специально созданную водяную пробку, защищающую помещение от неприятного «аромата» канализации. Вода накапливается в выгнутом участке трубы, перекрывая полностью диаметр. Таким образом, вода не позволяет плохому запаху попасть в помещение.

Когда необходимо применять гидрозатвор в бане

Использовать такую конструкцию на канализацию необходимо в том случае, если слив воды осуществляется в общую систему водопровода. В том случае, если жидкость сливается в яму за пределы бани, плохого запаха не будет. Если канализация бани была подключена к общей системе, то можно применять готовые сифоны (как для умывальника или ванной) любого типа. В продаже имеются металлические или пластиковые затворы из гофрированного шланга или бутылочного типа. В редких случаях встречаются чугунные гидрозатворы, однако они не производятся уже несколько лет. По сути, такое устройство представляет собой два стакана, вставленные один в другой. После того, как в бане будут залиты полы, верх гидрозатвора должен быть в маленьком углублении для полного слива жидкости.

Такое устройство обладает двумя главными достоинствами:

• оно должно быть в качестве отстойника;
• даже если внутри него замерзнет вода, он не должен быть поврежден.

Делаем гидрозатвор самостоятельно

Довольно просто его можно сделать своими руками. Для этого нужно взять кусок трубы необходимого диаметра и согнуть его в виде буквы «U» и приварить к трубе после воронки стока (обычно его высота 50-70 мм). Лучше всего это делать при закладке фундамента и обустройстве пола, однако если баня уже готова, а неприятный запах омрачает пребывание в ней, то установить его можно и потом.

Если канализационные трубы являются доступными, а фундамент строения – столбчатый, то это значительно облегчит работу. К сливной трубе под баней можно приварить необходимый кусок трубы. В том случае если нет доступа к трубам, то его нужно будет организовать: разобрать часть пола, если он из дерева, или выпилить с помощью болгарки, если он бетонный. После этого в канализацию с помощью сварки или соединительной муфты крепится труба с изгибом.

Необходимо также учитывать, что вода может испаряться, и если не пользоваться канализацией на протяжении долгого времени, через 40-50 дней она окончательно высохнет, и газы беспрепятственно попадут в помещение.

Что такое сухой гидрозатвор?

Также данная конструкция может быть сухой. В ней отсутствует вода, а в роли заслонки применяются сухие материалы. Такой вариант, как вы понимаете, не способен замерзнуть, при этом он бывает нескольких видов:

это мембрана, удерживаемая с помощью пружины, если нет воды. При поступлении жидкости, мощности пружины не хватает для ее удержания, заслонка поднимается, а жидкость сливается. Предмет определенной формы (зачастую большого диаметра шарик) закрывает проход воздуха. При поступлении жидкости предмет всплывает, открывая слив. В более сложных моделях применяется молекулярная память материала.

Сделать простой сухой гидрозатвор для бани можно и своими руками, в этом нет ничего сложного. Необходимо выбрать пластиковый шарик, размером немного больше, чем сливная труба. Когда воды не будет, такой шарик станет закрывать доступ воздуха из канализации. Как только жидкость будет поступать, сток будет освобождаться. Такой вид системы может работать и в зимнее время, даже в случае если шарик примерзнет к стоку, немного кипятка буквально в считанные минуты сможет растопить лед, и система будет нормально работать.

Зачем нужна выгребная яма для бани

В любой бане царит довольно влажная атмосфера, и для мытья используется большое количество воды. Конечно, это правило не работает, если баня не работает, но во время работы в банях расходуется очень много жидкости. К тому же, если возникает необходимость помыть баню – опять-таки появляется необходимость куда-то убирать всю использованную воду.

Стоит ли делать сборник для слива воды

Канализационный трап

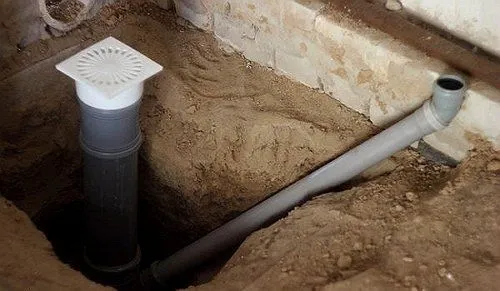

Канализация, как правило, делается на начальном этапе стройки. В нашем данном случае, этим проектом стоит заняться как можно раньше, например, после заливки фундамента. Трубы следует использовать канализационные, лучше всего полипропиленовые, диаметром не менее 110 мм.

Во время прокладки труб, их нужно укладывать всегда под уклон. Горизонтальных участков быть не должно, чтобы вода в них не застаивалась, а стекала сразу в колодец или яму. В самой бане, в приямке на полу целесообразно смонтировать канализационный трап с механическим незамерзающим и запахозапирающим устройством. Эта модная и практичная штуковина поможет избавиться от неприятных запахов и холодного зимнего воздуха. При этом следует учесть такие не маловажные моменты:

• На какое количество человек рассчитана баня
• Структура грунта и глубина его промерзания
• Сезонное время эксплуатации бани (летом или круглый год)
• Глубина залегания грунтовых вод

Ответив себе на все эти вопросы, можно сделать определённые выводы. Если парная эксплуатируется только в дачном, летнем варианте, то сделать слив воды из бани проще простого. Хотя здесь тоже есть свои особенности. Итак, самый простой вариант – вывести стоки из бани в дренажную канаву. Зачастую бывает, когда для осушки участков по их периметру выкапывают не глубокие траншеи – канавы. За ними регулярно следят, то есть чистят от мусора, веток, осыпания. Такие канавы и могут стать идеальным местом для слива воды.

Вот ещё вариант без сборника для слива воды — врезаться в центральный коллектор канализации. Правда здесь нужно его наличие, а это не часто встретишь, тем более, если находится баня на даче или за городом. Но у кого есть такая возможность, разумно воспользоваться ей.

При хорошо впитывающем грунте и только летнем использовании бани, можно вообще не «греть голову» по поводу слива воды. Для этого на расстоянии двух-трёх метров от бани выкапывается траншея глубиной около метра и шириной в 30-40 см.

Длину такой траншеи определяют по мере впитывания и расхода воды. Затем засыпается так называемая дренажная подушка из керамзита, щебня или другого аналогичного материала. В эту подушку под наклоном подводится канализационная труба из бани, а сверху всё засыпается грунтом. Просто, быстро, эффективно.

Конструктивные особенности

Сливная яма для летнего душа или бани состоит из отводной трубы и резервуара, куда стекает вода. Труба для отвода воды должна прокладываться до обустройства фундамента. Она представляет собой широкий отвод, для которого крайне важен диаметр и форма.

1. Отводная труба должна быть без изгибов и дополнительных врезок. Её линейность прямо влияет на эффективность работы сточной системы. Любые повороты или перемычки могут стать причиной образования трещин и засоров;



2. Её диаметр рассчитывается исходя из предположительного объема сточных вод. Труба должна быть заполнена жидкость только до половины, иначе она будет недостаточно эффективной. Для расчета можно использовать предположительную информацию о затратах воды (например, принять среднее значение на человека 0,2 кубометра), расстояние до сливного резервуара, уклон и предположительное сечение. В расчете также нужно учесть, что при максимальной наполненности между жидкостью и крышкой должно быть расстояние не меньше 1 метра ;
3. Пол в бане не утепляется, но труба тянется в открытом грунте. Поэтому она обязательно покрывается минеральным или стекловолокном, а также гидроизоляцией;



4. Чтобы не было проблем с застоем жидкости на полу летнего душа или бани, он делается под определенным углом. Уклон принимается от 3% до 5%;
5. Труба на входе и выходе защищается металлической сеткой-фильтром. Это защитит её от загрязнений твёрдыми остатками, пеной и т. д.



Труба выводится в сливной резервуар. Эта яма находится на определенном удалении от бани. В отличие от выгребной ёмкости, этот слив практически всегда является открытым. Такой подход объясняется тем, что банная вода не представляет экологической опасности.

1. Одним из самых важных факторов при оборудовании сливной ямы для бани являются грунтовые воды. Если они расположены высоко, то в обустройстве резервуара нет смысла. При любом изменении уровня грунтовых вод, яма будет непроизвольно наполняться. В таком случае, лучше просто вывести из бани сливную трубу на участок или за его пределы;
2. Яма может быть изготовлена из кирпича, пластиковых бочек, пеноблоков. В некоторых случаях, её оборудуют даже из деревянных досок;
3. На дно ёмкости укладывается песчаная подушка, поверх неё строительный мусор или обломки кирпичей. Это нужно для защиты ямы от заиливания.

Место соединения трубы и сливного резервуара дополнительно герметизируется и укрепляется гибкой муфтой.

Колодец с фильтром на дне

Конструкция сливной ямы с фильтрующим дном используется в первую очередь для очистки сточных вод от грязи и химических элементов, а также для задержки бактерий. Последующая фильтрация воды производится уже непосредственно почвенным слоем. А вот на дне колодца в качестве фильтра используют щебенку, колотый кирпич или песок.

Для обеспечения оттока воды из бани, рассчитанной на 3-4 человека, достаточно колодца диаметром 1,5 м и глубиной 2 м. По форме он может быть как прямоугольным, так и круглым – последний вариант предпочтительнее ввиду равномерного распределения давления на все стенки. Конструкция цилиндрической формы будет нуждаться в коррекции намного реже.

Так как сделать слив в бане на даче нужно, не повредив самой постройки, желательно отступить от нее на расстояние порядка 3-5 метров. Такой зазор обеспечит в первую очередь безопасность фундамента бани от подмывания, а также предотвратит проникновение в баню неприятных запахов их колодца. А вот если располагать сливную яму дальше, то неизбежно придется дополнительно закупать трубы для стока воды. Кроме того, правильный угол наклона на большом расстоянии обеспечить сложно.

Если почва на вашем участке достаточно плотная, то достаточно просто вырыть яму для слива и уложить на дно фильтрующие материалы – песок, щебень и битый кирпич. Дополнительное укрепление стен не потребуется.

Согласно схеме слива в бане, от нее до ямы можно вырыть траншею, по которой вода будет произвольно самотеком попадать в колодец. Однако лучше всего оборудовать сток трубами из асбеста, металла, пластика или керамики, диаметром 50-100 мм. В этом случае траншея также необходима, однако ее глубина будет зависеть от глубины промерзания почвы, но не менее 50 см. Укладка труб производится под уклоном в 20 мм на каждом метре расстояния.

На этапе проектирования подробно продумывается будущая конструкция слива и особенности организации пола. Эконом вариант слива в бане на даче – выполнение пола с уклоном в сторону сливного отверстия. При такой конструкции стоки попадают в трубы и отводятся непосредственно в сливную яму.

Альтернативой сливной яме является использование герметичного септика, например из пластика. Особенно актуальным такое устройство будет в тех случаях, когда в бане оборудован туалет, то есть характер стоков потребует более тщательной очистки.

Видео описание

Установка дренажного колодца:

Грунтовая фильтрация

Это оптимальная водоотводная система, которую можно использовать как общую канализационную систему для всего участка. Сточные воды перемещаются по наклонным трубам в септик, там очищаются и распределяются по нескольким трубопроводам. Они проводят её на огород для организации орошения, или копят в подготовленном резервуаре. В некоторых конструкциях фильтрованная жидкость просто выливается в грунт и впитывается.

Достоинства грунтовой системы:

• автономность, не требуется спецобслуживание;
• в фильтрационную часть вода может попадать из разных источников, то есть не только из бани (можно подключить сюда дом);
• септик обладает высокой степенью очистки, поэтому используется не только для серых сточных вод, но и для черных.

Недостатки:

• для установки септика потребуется большой участок земли, заняться планированием разброса труб по участку рекомендуется заняться заранее, на первых этапах строительства парной;
• создание глубокого котлована требует наличие специальной техники, при помощи которой он выкапывается.

1. Первым устанавливают септик. Достаточная глубина 1,2 – 2,5 метра.
2. Подводится канализационная труба. Она укладывается в канавку на расстоянии, где почва не будет промерзать.
3. Монтируются дренажные трубы. Они имеют перфорацию по всей длине. Ближе к окончанию трубы отверстий становится меньше.
4. Подготавливаются траншеи. Для этого на дно их высыпают 10 см песка или смесь песка и гравия.
5. Трубы укладываются в траншеи под обязательным уклоном.
6. В некоторых случаях при особенностях почв трубы оборачивают геотекстилем.
7. Сверху их накрывают дополнительным слоем гравия и после засыпают почвой.
8. Для доступа воздуха, ближе к концу труб устанавливают вентиляционные трубки, накрывают их от попадания посторонних предметов.

Периодически нужно будет менять гравийную прослойку (раз в 10-12 лет)

Проектирование проводится не только со стороны участка, но и внутри бани.

Этапы работы и рекомендации

Работы начинают с определения глубины залегания почвенных вод. При высоком их расположении строительство ямы противопоказано: для стоков не останется места.

Рекомендуется заказать гидрогеологическую оценку грунта в специализированной организации. Но примерный уровень залегания вод можно оценить и самому – к примеру, посмотрев, до какой точки поднимается вода в местных колодцах. Там, где воды находятся на небольшой глубине, часто растут влаголюбивые растения, к примеру, хвощ, осока и мать-и-мачеха.

Яма должна быть достаточно удаленной от источников воды, растений и самого жилища. Минимальные расстояния до объектов: до водопровода – 10 м, до водоемов и колодцев – 30 м, до дома – 5 м, до деревьев, имеющихся на участке – 4 м. Еще один нюанс – яма должна находиться ниже отверстия для слива, имеющегося в банном полу, хотя бы на 15-20 см.

Обычная дренажная яма

Копают круглый или квадратный котлован. Предпочтительная форма зависит от выбранного исполнения стенок. Размер ямы в глубину – 2,5-3 метра. Если используется емкость, диаметр котлована делают на 15-20 см больше, чем у нее.

Дальнейшая последовательность работ:

1. Копают наклонную траншею шириной 30-50 см для трубы водоотвода.
2. На дно ямы насыпают 30-50 см щебенки или колотого кирпича.
3. Если стены решено выполнять кладкой, через каждые 20-30 см подъема вверх пространство между ними и стенками ямы наполняют дренажной засыпкой. Когда стены будут подняты до уровня траншеи, можно монтировать трубу. Если выбраны бетонные кольца, их устанавливают с помощью специальной техники. Трубу подводят лишь через несколько недель, дав тяжелой конструкции время на усадку. Бочку можно на две трети заполнить дренажом.

Конструкцию можно укрепить, организовав в верхней части бетонную площадку с люком. На него устанавливается крышка из металла или пластика.

Яма по принципу двухкамерного септика с выводом на фильтрационное поле

Задействуются 2 бочки из пластика. Котлован делают на 10-15 см превышающим их диаметр и на 0,5 м – высоту. Бочки размещаются в одну линию на расстоянии 20-30 м, при этом одна из них находится на 20-25 см выше другой. На дно котлована насыпают щебенку.

В крышке верхней бочки делают отверстие для трубы слива, а в стенке – для патрубка, соединяющего ее с нижней емкостью. У последней делают 1 отверстие в крышке и 2 – в стенке, при этом располагаются они в 10-12 см от верхнего края. В эти 2 отверстия врезают патрубки с отводами. Все соединения должны быть герметизированы. Внизу стенки нижней бочки делают несколько мелких дренажных отверстий. Фильтрационное поле формируют из геотекстиля и щебня.

Отводная труба должна быть максимально прямой и не иметь врезок. Изгибы и неровности негативно влияют на ее эффективность. Монтируют ее в нижней части основания с наклоном в сторону ямы.

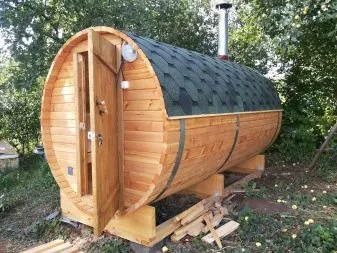

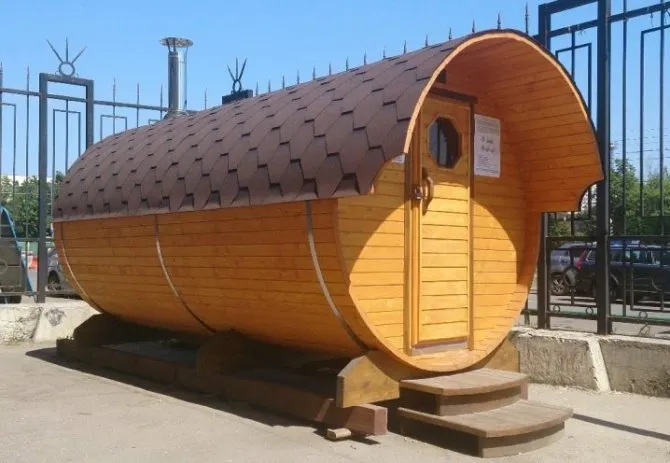

Как сделать своими руками?

Производители предлагают бани «под ключ». Бочку либо привезут на участок, либо соберут на месте. Однако существуют и специальные предложения от застройщиков – готовые комплекты для собственноручной сборки с подробной пошаговой инструкцией по установке конструкции. Правда, цена таких комплектов не сильно отличается от готового изделия.

Доски должны быть идеально просушены. Размеры каждой доски должны быть идентичными. Кроме того, каждая доска должна пройти фрезерный станок. Для соединения элементов применяют соединение «шип-паз». Такое соединение можно изготовить только на профессиональном оборудовании. К тому же каждый деревянный элемент должен быть обработан специальными защитными растворами.

Чтобы рассчитать, заказать и приготовить требуемое количество материалов, необходимо сделать точный чертеж будущей конструкции. Чем точнее будет проект, тем лучше.

На этапе проектирования нужно будет определиться с тем, как будут расположены окна и двери. Они должны быть обозначены на рисунке.

По готовому чертежу или схеме мастер выпилит на фрезе следующие заготовки:

• деревянные доски для пола, стен и потолка с креплением шип-паз с сечением не более 45*90 мм;
• стенки и перегородки с сечением 50*200 мм;
• основания с полукруглыми вырезами (диаметр которых соответствует диаметру бани). Сечение не более 40*400 мм. Таких оснований может быть от 2 до 4, в зависимости от длины и количества помещений.

Когда все заготовки готовы и предварительно обработаны, можно приступать к сборке.

Баню-бочку собирать нужно на ровной поверхности (подойдет даже выровненный грунт, вымощенная тротуарной плиткой площадка или залитая бетоном площадь). Основательный фундамент не требуется и не делается. При возведении бани-бочки с парилкой нужно предусмотреть систему слива. Площадка может быть с небольшим наклоном.

Когда будущее основание готово, то на нем уже собирается баня. Для начала закрепляются основания. Металлические уголки, шурупы и шуруповерт здесь будут весьма кстати. Опоры размещаются с шагом в 150 см. Доски должны быть максимально прочно зафиксированы, поэтому и пригодятся металлические уголки, которые создают дополнительную жесткость. Крепятся эти элементы по углам и на участках стыка поперечных и продольных планок.

После укладывается первая доска. Она располагается ровно посередине. Закрепить ее нужно надежно, ведь именно к ней будет крепиться все остальные доски.

По технологии доски крепятся одновременно параллельно с двух сторон. Каждая деталь должна крепко сцепляться с предыдущей. Крепление «лунный паз» позволяет соединять доски друг с другом без использования каких-либо соединительных элементов.

Когда нижний сектор собран, доски заполнили весь вырез подставки, крепятся торцевые стенки. Для того чтобы поставить перегородки в боковых досках, должны быть предусмотрены специальные пазы.

Завершающим элементом будет корректирующая планка. Эта деталь позволить минимизировать зазоры.

Осталось только стянуть баню стальными тросами. Когда стяжки закреплены, позаботьтесь о водоотводе и дымоходе, установке печи, прокладке электропроводки, канализации.

Если планируется использовать баню круглый год, то на этом этапе необходимо ее утепление. Утеплять конструкцию можно с помощью специального фольгированного рулонного материала, который выдерживает высокую температуру. Традиционные материалы для этих целей – минераловатные.

Пол, потолок, стены готовы. Теперь можно ставить двери и окна. Учтите, что они должны быть установлены максимально герметично. Затем необходимо переходить к внутреннему обустройству. Скамейки, сиденья, деревянный поддон, откидной столик, вешалки, полки – все это необходимо для комфортного времяпрепровождения в бане.

Одним из последних шагов станет возведение крыши. На круглую баню можно положить, к примеру, битумную черепицу или другую мягкую кровлю, а можно соорудить дополнительный каркас для двускатной крыши.

И в самом конце строительства необходимо будет обработать все деревянные элементы внутреннего убранства бани. Льняное масло – отличная пропитка, которая зарекомендовала себя в качестве дополнительной защиты от излишней влаги. Нелишним будет обработка антипиреновым составом внешних поверхностей бани.

Баня готова. Но не спешите ее сразу использовать. Первая топка будет «технической», чтобы окончательно выветрить все составы, которые использовались. Необходимо протопить горячую баню как минимум 4 часа. Температура помещения должна быть выше 60 градусов по Цельсию. Двери и окна при этом должны быть открыты.

О том, как собрать баню-бочку, смотрите в следующем видео.

Виды древесины для бочкообразной бани

Самый востребованный материал для строительства круглой бани – древесина. Для этих целей лучше использовать банные породы деревьев: лиственницу, дуб, кедр, липу и осину.

• Строения из дуба – износостойкие и долговечные. Они инертны к гниению, растрескиванию и деформации. Древесный срез имеет привлекательную фактуру и приятный аромат. Недостатками подобной древесины является высокая стоимость и сложность предварительной обработки.
• Строения из липы – практичные и безопасные. Липовые бани благотворно воздействуют на человеческий организм, способствуют омоложению и очищению. Пиломатериал из липы удобен в обработке и сборке, кроме того он обладает высокой теплоемкостью, но при этом недолговечен и восприимчив к гниению.
• Строения из осины – доступные и дешевые. По своим эксплуатационным характеристикам осина не уступает липе, но при этом устойчива к перегреву, растрескиванию и деформации.

Не стоит использовать для возведения бани хвойную древесину, содержащую большое количество смол, которые выделяются при нагреве пиломатериала.

Исключением является пиломатериал из кедра, оказывающий мощное оздоровительное воздействие на организм. Кедровая баня особенно полезна людям, страдающим заболеваниями дыхательной системы.

Для изготовления банного инвентаря и мебели широко используется более дешевый материал – ольха, пихта и береза. Но они абсолютно непригодны для строительства бани.

Какой фундамент лучше для бани из сруба?

При выборе фундамента для бани из сруба важно учитывать несколько факторов, таких как тип грунта, размер и вес бани, а также климатические условия в регионе.

Наиболее распространенными видами фундаментов для бани из сруба являются:

1. Ленточный фундамент. Это наиболее распространенный и надежный вид фундамента, который подходит для большинства типов грунтов. Он представляет собой бетонную полосу, которая окружает всю площадь будущей бани. Возможны вариации ленточного фундамента, например, монолитный или свайно-ленточный.

2. Винтовые сваи. Это более экономичный и быстрый вариант фундамента, который подходит для легких бань. Он включает в себя винтовые сваи, которые закручиваются в грунт до достижения необходимой глубины, и позволяет избежать долгого и дорогостоящего процесса возведения ленточного фундамента.

3. Столбчатый фундамент. Этот тип фундамента также может использоваться для легких бань. Он состоит из бетонных столбов, которые устанавливаются в специальные ямы, залитые бетоном. Расстояние между столбами определяется размерами бани и весом сруба.

Выбор наиболее подходящего типа фундамента для бани из сруба зависит от конкретных условий и требует индивидуального подхода. Рекомендуется обратиться к специалистам для консультации и расчета оптимального варианта фундамента.
