Схемы отопления — разнообразие видов, принципы работы, расчет и процесс монтажа

1. Особенности
2. Разновидности и устройство
   • Однотрубная система
   • «Ленинградка»
   • Двухтрубная система
   • Лучевая система с коллекторами
   • Схемы с принудительной и естественной циркуляцией
3. Какое лучше?
4. Как рассчитать?
5. Тонкости монтажных работ
   • Как подключить котел?
   • Как подключить радиатор?
   • Как осуществить монтаж лучевых отопительных систем?
6. Советы и рекомендации

Тема индивидуального и автономного отопления в частных постройках остается весьма актуальной. Процесс создания отопительной системы для частного дома представляет собой сложное и требующее тщательного подхода занятие.

Особенности

Перед проведением работ по монтажу схем для подачи тепла крайне важно взять во внимание индивидуальные особенности каждого дома и конкретной отопительной системы.

Следует руководствоваться следующими шагами:

• на начальных этапах стоит четко определиться с видом той системы, которая отвечает целям, желаниям и возможностям, а также ее выбор может зависеть от многих факторов – площади частного дома, протяженности отопления и личных предпочтений;
• стоит грамотно подойти к выбору основных составляющих элементов системы теплоснабжения;
• одним из главных этапов является правильный расчет отопления; необходимо точно измерить все показатели;

• затем необходимо разработать подробную схему будущего отопления дома; ее разработка заключается в создании подробного проекта, который должен включать в себя площадь каждой отдельно взятой комнаты частного дома, количество окон, герметичность и другие особенности;
• стоит помнить, что для установки отопительного оборудования нужен определенный комплект разрешительных документов;
• далее, осуществляются работы по монтажу отопления – это один из ответственных и самых сложных этапов;
• важно осуществить первый пуск системы в тестовом режиме; проверки помогут убедиться в правильности монтажа и отсутствии в системе неисправностей.

Крайне важно осуществлять установку отопительной системы строго по заданным этапам, поскольку эта довольно непростая работа требует высокой точности и кропотливости. Именно поэтому для этих целей пользуются помощью профессионалов. Но разобраться в отопительной системе и осуществить ее монтаж вполне реально и самостоятельно.

При выборе системы отопления стоит руководствоваться следующими параметрами:

• уровень безопасности системы;
• существует возможность установить систему собственными усилиями;
• насколько система компактна и проста в регулировании;
• предоставленный производителем срок эксплуатации;
• существует возможность внепланового ремонта отопления и работ по его профилактике;
• следует обратить внимание на конструкцию кровли крыши и на герметичность окон в помещении.

Для нормального функционирования отопления крайне важна неподвижная опора для труб. Она позволяет поглотить внутренние скачки давления в трубах, их пульсацию, различные вибрации, да и сам вес труб. А также среди особенностей стоит отметить тип движения теплоносителя по контуру.

Можно выделить две разновидности.

• Естественные или гравитационные. В таких контурах вода или иной теплоноситель при нагревании направляется вверх и отдает тепло радиатору. А после остывания она заново поступает в котел, чтобы снова нагреться. Это является простым и доступным вариантом. Естественные теплоносители не требуют установки специального оборудования и предельно просты в эксплуатации. Они дешевы и экономны, так как не тратят энергию в процессе своей работы. Такие системы могут качественно работать при протяженности около 30 метров.

• Искусственные. К этой группе относятся насосные и принудительные варианты. В искусственных моделях циркуляция теплоносителя осуществляется при помощи специального насоса. Они представлены как предельно простыми, то есть механическими, так и более сложными – электронными. Электронные насосы используются в просторных помещениях и не требуют больших усилий при осуществлении запуска системы.

Их работа полностью автоматизирована и зависит лишь от электроэнергии.

Разновидности и устройство

Следует рассмотреть, из каких компонентов все-таки состоит система отопления в частных домах, а также остановиться более детально на каждом из них.

• Котел – это центральный и регулирующий элемент для подачи тепла. Данные агрегаты бывают разных видов и могут работать на различных типах топлива. Подробнее о котлах, какими они бывают, а также о некоторых тонкостях будет рассмотрено в следующем пункте.
• Теплоноситель – это важный элемент для любой отопительной системы. Часто для этого используется обычная вода. Но это может быть и антифриз, и другие незамерзающие жидкости. Его актуально использовать, когда жильцы в доме находятся периодически и отопление помещения не всегда необходимо. Например, зимой для воды необходимо постоянное функционирование системы отопления, чтобы она не замерзала в трубах. Иначе это может привести к катастрофическим последствиям. А вот антифриз имеет свойство не замерзать при низких температурах и постоянно находится в вязком состоянии. Кстати, о вязкости – так как антифриз не настолько жидкий, как та же вода, то для его разгона по трубам потребуется больше мощности котла и циркуляционного насоса. К выбору теплоносителя следует отнестись с вниманием.

Если это антифриз, то важно уделить внимание составу, ведь некоторые жидкости могут быть крайне токсичны.

• Трубопровод. Данный элемент отопительной системы осуществляет одну из главных задач – это поступление нагретого теплоносителя в батареи и его постоянную циркуляцию по системе. При монтаже трубопровода могут быть использованы разные материалы.
• Батарея – это следующий элемент нагревательной системы, который еще называется радиатором. Это устройство непосредственно передает тепло от нагретого теплоносителя помещению дома. К слову, не во всех отопительных системах предусмотрен радиатор. Есть инновационные устройства, которые обходятся без них, но об этом чуть позже. В стандартной же отопительной системе радиатор есть и его соединение с трубами может разниться.

• Расширительный бак. Этот элемент обычно всегда присутствует при эксплуатации системы отопления в частных постройках с двумя этажами. Данное устройство способно решить ряд проблем. Например, циркуляционный насос поможет создать в трубопроводе слишком высокое давление, а в результате этого теплоноситель вскипает куда больше необходимой температуры. Соответственно, это может привести к поломке всей отопительной системы или частичному выходу из строя некоторых ее элементов. А наличие расширительного бака позволит избежать таких неприятностей. Баки подразделяются на модели открытого и закрытого типов.
• Арматура – это довольно важным элементом. Запорная арматура позволяет при необходимости быстро отключить определенный участок системы. В основном запорная арматура нужна для проведения профилактических или ремонтных работ отопительной системы. А также стоит выделить предохранительную и регулирующую арматуры. Предохранительная представляет собой клапан, систему по отводу воздуха и балансировочный вентиль.

Регулирующая выполняет функцию выравнивания показателей в системе отопления.

• Циркуляционный насос. Такой элемент также играет высокую роль в подаче тепла частным домам. Особенная актуализация этого прибора отмечается в домах с большой площадью. Так как естественным путем разогнать теплоноситель по трубам довольно сложно, если система имеет длительную протяженность. А вот благодаря циркуляционному насосу такая проблема отпадает. Этот прибор разгоняет теплоноситель по трубам, обеспечивая всему дому равномерное распределение тепла. При выборе насоса желательно обратиться к специалистам, которые помогут произвести необходимые расчеты, ведь при определении мощности напора и циркуляции нужно исходить из площади помещений дома и других особенностей здания.
• Гидрострелка и распределительный коллектор. При помощи данных устройств снижаются потери в системе, разделяются гидравлические контуры, обеспечивается увеличение проходимости теплоносителя по трубам и повышается уровень равномерного распределения тепла. Распределительные коллекторы могут быть выполнены из разных материалов. В основном используется сталь, медь, латунь или полимерные коллекторы. Сложные модели распределения могут включать в себя также датчики, осуществляющие контроль давления и уровня температуры в системе.

А также могут добавляться автоматические устройства по выпуску воздуха из системы.

В общем, стоит выделить три основных вида отопления.

• Водяное отопление. Данный вид системы представляется одним из наиболее востребованных для проведения тепла в частные строения. В рассматриваемом случае для подачи тепла в дом используется горячая вода или же какой-либо другой теплоноситель, который невосприимчив к низким температурам. Циркуляцию воды в данной системе можно осуществить как естественным путем, так и добиться ее искусственным путем (для этого используются насосные станции и другие).

• Электрическое отопление – это не менее популярный вариант подачи тепла в частные жилые помещения. Данный вид схем отличается высоким уровнем экологичности, предельно прост в эксплуатации и уходе. Следует отметить, что использовать данный вариант для подачи тепла в большой частный дом не всегда целесообразно, поскольку для обогрева больших площадей уйдет много электроэнергии, что будет довольно затратно. Для построек, в которых проживание жильцов будет периодическим – это идеальная система. А также ее вполне реально применять в качестве резервного отопления, если из строя выходит основная отопительная система.
• Воздушный вариант подачи тепла является относительно новым среди систем по обогреву зданий. Его принцип заключается в прогревании воздуха, который поступает в помещение по трубам. Затем разогретый воздух отдает им свое тепло. Минусом такого способа является довольно медленный прогрев помещения.

Воздушная система считается далеко не самым популярным вариантом по обогреву частных домов.

Стоит рассмотреть более подробно конкретные схемы по отоплению частных домов.

Обычно выделяют следующие виды:

• однотрубная схема, расположенная по горизонтали;
• однотрубная, расположенная по вертикали;
• схема под названием «ленинградка»;
• двухтрубная система, в которой имеется нижняя разводка;
• двухтрубная система, имеющая верхнюю разводку;
• лучевая система с коллекторами;
• схемы, в которых есть принудительная или естественная циркуляция.

Однотрубная система

Данная схема отопления заслуженно считается одной из самых массовых в силу своей простоты. Данный вариант отопления частного дома является довольно экономным в плане использования материалов – по одной трубе доставляется теплоноситель по очереди в каждый радиатор. После достижения последней из батарей теплоноситель поступает в обратном направлении.

В такой схеме подачи тепла стоит выделить следующие плюсы:

• данная схема крайне проста в работе при осуществлении монтажа;
• отмечается довольно высокая экономия в материалах;
• использование, эксплуатация и уход за таким способом отопления не вызывает трудностей.

Среди основных недостатков однотрубной схемы отопления стоит выделить неравномерное распределение тепла. Оно заключается в том, что чем дальше будет находиться от котла батарея, тем она будет холоднее. Но таких недостатков вполне реально избежать при помощи специальных приспособлений или дополнительных насосов, которые быстрее и лучше разгоняют воду, тем самым обеспечивается ее равномерное распределение. Горизонтальная схема водяного отопления частного дома представляется крайне простой. При монтаже данной схемы сначала осуществляют крепление батарей, а потом соединение их с помощью труб.

Кроме того, стоит отметить вертикальную систему отопления. Такой вариант является подходящим для двухэтажных построек. В такой схеме вертикальная труба выводится на второй этаж, а затем ее подключают к батареям.

Среди ее основных положительных сторон стоит отметить следующие:

• тепло равномерно распределяется и на первом, и на втором этаже;
• простые работы по монтажу и уходу;
• экономия на материалах.

«Ленинградка»

Система под названием «ленинградка» в принципе очень схожа с однотрубной системой, но с некоторыми совершенствованиями. В этом случае теплоноситель не изменяет своей температуры, когда проходит по радиаторам. В такой схеме применяются специальные перемычки под батареями. Благодаря им теплоноситель имеет одинаковую температуру во всех батареях. Главным плюсом этой схемы считается возможность изменения температуры в каждом помещении отдельно.

А также распределение тепла по всей площади дома происходит довольно равномерно.

Двухтрубная система

Стоит отметить, что двухтрубная система с наличием нижней разводки более сложная. Она часто применяется, когда необходим обогрев многоэтажных зданий. А также такую систему активно используют и владельцы частных строений. Она представляет собой комплекс из подающей трубы и обратной трубы, а уже между ними находится батарея. Распределение теплоносителя предельно равномерно, что способствует созданию оптимальной температуры во всем строении. Стоит отметить, что здесь имеется возможность отключить отдельные радиаторы при необходимости.

Иногда схему нижней разводки пускают даже под полом. По этой причине она и называется нижней, ведь она является менее видимой и позволяет как бы замаскировать некоторые участки системы. Схема двухтрубная, имеющая верхнюю разводку, отличается от предыдущей лишь тем, что расширительный бачок в этом случае закрепляется в верхней части системы подачи тепла. В остальном же принцип работы их схож.

Лучевая система с коллекторами

Данная схема считается, пожалуй, самой современной и необычной. В этой модели прокладывается индивидуальная магистраль отдельно для всех приборов. Принцип действия этого отопления нового поколения заключен в нагревании помещения тепловыми лучами, которые отражаются от пола или другой поверхности и, соответственно, отдают тепло окружающему пространству. Установка таких схем характерна для новостроек. Температуру нагрева легко регулировать при помощи небольших распределительных щитков.

Тепло в данных моделях распределяется предельно равномерно. В общем, лучевая схема получает высокие оценки пользователей. Но если есть желание установить лучевую систему, то стоит учитывать тот факт, что ее куда сложнее смонтировать в уже полностью сделанном доме.

Часто если после постройки дома планируется использовать такую модель подачи тепла, то для этого делается специальная планировка, а канализация и монтаж осуществляются в процессе строительства.

Инфракрасные полы – это еще один современный вариант для подачи тепла в частный дом. Данные модели появились относительно недавно в продаже, но уже успели получить большое распространение. Такие системы являются более экономичными и эффективными, если сравнивать со стандартными вариантами отопления. Работа инфракрасного пола полностью зависит от электроэнергии. Поэтому касаемо цен на электроэнергию этот вариант выходит довольно затратным. Зато данные полы очень хорошо нагревают воздух, поэтому создают вполне комфортную температуру в помещении. А также имеется возможность регулировки необходимой температуры до комфортного уровня.

Тепловые насосы – это вариант, который не пользуется большой популярностью, но принцип работы системы довольно интересен. В данном случае насос берет тепло для отопления дома из окружающей среды. Такие системы будут предельно экономичны, но стоит сказать, что они являются самыми дорогими системами из всех существующих, а их монтаж очень сложен.

Многие немецкие фирмы занимаются производством данных насосов и предоставляют на них очень длительную гарантию.

Схемы с принудительной и естественной циркуляцией

Естественная схема циркуляции теплоносителя довольно проста. Вода или иной теплоноситель нагревается, например, посредством котла. При нагреве теплоносителя он по законам физики поднимается. А поднявшись до крайней точки, постепенно остывает и, соответственно, опускается снова в котел. Такой процесс повторяется циклично.

А вот если в такой системе дополнительно используется циркуляционный насос, то это уже схема принудительной циркуляции. При принудительной циркуляции теплоносителя нагрев частного дома происходит куда быстрее. Насос в более короткий промежуток времени разгоняет теплоноситель. Данную схему можно использовать в больших системах отопления, тогда как естественная ограничена по расстоянию. Работа такого насоса будет зависеть, прежде всего, от электричества.

Какое лучше?

Учитывая вышеприведенную информацию о различных схемах и видах отопления, необходимо определиться с оптимальной и подходящей системой. Например, для небольшого загородного дома, в котором не предусмотрено постоянное круглосуточное проживание, вполне подойдет электрическое отопление, ведь его можно будет использовать в меру необходимости. А вот для вполне жилого коттеджа нужна более серьезная отопительная система. В таком доме целесообразно использовать водяное отопление. Важным аспектом являются денежные затраты по проведению монтажа системы. Не стоит забывать и о проведении точных расчетов по созданию будущей отопительной системы.

Нужно учесть объем каждого помещения, протяженность системы и продолжительность, с которой будет отапливаться загородный дом.

А также необходимо определиться с материалом, из которого будут установлены трубы в частном доме.

Стоит отметить следующие материалы, из которых изготавливают трубы для отопления:

• сталь;
• медь;
• нержавеющая сталь;

• полипропилен;
• полиэтилен.

На сегодняшний день крайне не рекомендуется устанавливать трубы из обыкновенных «черных» металлов. На таких материалах более велик риск возникновения коррозии, появления плесени и ржавчины. Сталь является очень неплохим материалом, который менее подвержен этим факторам. А также стальные трубы прослужат длительное время. Медные трубы или трубы из нержавейки отличаются высокой стоимостью, но и отличным качеством. Такие трубы водоснабжения крайне устойчивы к перепадам температуры, имеют продолжительный срок эксплуатации.

При скреплении медных труб применяется метод пайки, а для нержавеющей стали – различные фитинги.

Трубы из полипропилена являются самыми дешевыми. В остальных же своих качествах такой материал уступает аналогам. Скрепление таких труб также осуществляется при помощи пайки. В процессе пайки материал может быть довольно «капризным». Если его перегреть, то можно перекрыть сечение, а если, наоборот, то труба может дать течь.

Трубы из полиэтилена или металлопластика являются выше по стоимости, но и гораздо надежнее. В частности, металлопластиковые трубы имеют несколько защитных слоев, которые практически полностью исключают возможность образования протечек. Возникновение коррозии на таком материале полностью исключено. Трубы имеют легкий вес, что крайне удобно в процессе монтажа или перевозки.

Да и стыковка данных видов труб выполняется гораздо проще, чем тех же стальных изделий.

Большое значение для всей отопительной системы имеет котел. Они могут быть разных видов. Современные производители предлагают несколько основных вариантов котлов. Каждый из них имеет как положительные, так и отрицательные стороны.

Стоит рассмотреть все эти модели ниже.

• Котлы на твёрдом топливе. В группе таких водонагревательных систем стоит отметить три типа котлов – это прямого горения, пиролизные и пеллетные. Все эти системы объединяет один существенный плюс – они имеют невысокую стоимость, ведь твердое топливо (дрова, угли и другие) отличаются своей дешевизной. Поэтому системы на твердом топливе довольно популярны. Минусом таких отопительных агрегатов является длительность их растопки. На обеспечение нормальной эксплуатации твердотопливного котла необходимо потратить много времени и сил, что является серьезным отрицательным аспектом, так как приходится постоянно поддерживать процесс горения собственными усилиями.

• Котлы на жидком топливе. В таких системах для обеспечения нагрева теплоносителя применяют солярку (дизельное топливо). Стоимость данных агрегатов невысокая, довольно приемлемый уровень эффективности, но есть один большой минус – это отработка. Чистка агрегата – это крайне затруднительное и грязное занятие, так как в нем скапливается большое количество копоти.

Более того, затраты на дизельное топливо являются куда выше, чем на твердые виды топлива.

• Газовые котлы. Такие системы пользуются наибольшей популярностью, ведь они функционируют от газовой магистрали. Данные агрегаты отличаются высокой надежностью, эффективностью и простотой в эксплуатации. А также многие модели газовых котлов являются довольно компактными по своим габаритам и не займут много пространства. Проверку котла можно проводить всего лишь один раз в год.
• Электрические котлы. Пожалуй, такие системы являются самыми эффективными для отопления домов. КПД таких электронных устройств может составлять до 99 процентов. По сравнению с предыдущими системами, большим плюсом является то, что электрическим котлам не нужна вентиляция. Такие агрегаты имеют невысокую стоимость, а усилия по их эксплуатации сведены к минимуму. Система полностью автоматизирована и имеет возможность внесения необходимых настроек.

Разумеется, такой котел будет полностью зависеть от электросети, да и затраты на электроэнергию будут существенными.

А также стоит рассмотреть материалы, из которых выполнены сами радиаторы.

Следует выделить следующие виды:

• алюминиевые;
• биметаллические;

• стальные панельные и трубчатые;
• чугунные.

Алюминиевые и биметаллические радиаторы, в принципе, схожи по своим показателям. Они имеют высокий уровень теплоотдачи и длительный срок эксплуатации. Разница между ними заключается в том, что алюминиевые радиаторы выполнены целиком из сплава алюминия, а биметаллические же имеют внутри каркас из стали. Но обычно биметаллические системы применяются в высотных жилых домах. Такой стальной каркас служит для выдерживания давления, которое в высотных домах разное. Для частного же дома подойдут алюминиевые радиаторы.

Радиаторы из стали тоже являются довольно качественными, хоть и теплоотдача их меньше, чем у алюминиевых. Они гораздо надежнее и долговечнее своих конкурентов. Работу таких труб очень просто контролировать благодаря термостатическим вентилям. А вот в чугунных батареях таких вентилей, как правило, нет. Чугун долго нагревается, но способен и долго сохранять тепло.

Часто такие радиаторы используются в дизайнерских целях.

Как рассчитать?

Расчет основных параметров для установки системы – это довольно тонкий и кропотливый процесс, требующий большого внимания. Без правильных расчетов невозможно подобрать нужную систему, мощности которой будет хватать на обогрев необходимого пространства. Существует два основных способа, с помощью которых можно провести замеры. Первый – это примерный, а второй – более точный.

Примерный способ гораздо проще, чем второй, и заключается в следующем:

• необходимо измерить площадь отдельно взятой комнаты, а полученный показатель умножить на 100 Вт;
• такие же замеры нужно провести в других помещениях дома, а затем все показатели суммировать;
• рекомендуется при проведении замеров в угловых комнатах умножать их площадь на 120 Вт;
• на результаты влияет количество окон в комнате – если их больше, то желательно увеличить показатель, на который осуществляется умножение.

Второй способ является более точным. При таких точных расчетах замеряется площадь помещений, стен, окон и дверей. А также следует учитывать толщину стен и пола. Для определения показателя потери тепла следует учитывать мощность вентиляции в помещении. Все измеренные показатели необходимо подставить в следующую формулу:

R (м²•ºС/Вт), где R – это толщина материала в стенах.

На сегодняшний день существуют различные онлайн-калькуляторы, которые помогут произвести нужные расчеты. Найти их можно в интернете на различных сайтах, посвященных теме строительства. Для одноэтажного дома произвести расчеты, да и осуществить монтаж отопительных приборов будет проще, чем в двухэтажном здании. Для двухэтажного частного дома необходимо составить подробную схему с изображением каждой комнаты. Часто в двухэтажных домах применяется комбинированная система отопления, совмещающая радиаторы и монтаж теплых полов.

Отдельно стоит уделить внимание вопросу давления в отопительной системе. Рабочее давление в системе – это показатели, при которых котел может нормально функционировать. Данное давление не должно превышать порог – это показатель, который может привести к печальным последствиям. Конкретное и точное значение для всех построек назвать нельзя. На показатель рабочего давления влияют различные факторы – это высота здания, протяженность трубопровода, количество батарей (радиаторов) и сам тип системы. Примерные значения для двухэтажного дома средней площади колеблются от 1,5 до 2 атмосфер, а для более высоких построек данный показатель может достигать 4 атмосфер. Соответственно, для одноэтажного частного дома рабочим давлением будет показатель около 1-1,5 атмосфер.

Тонкости монтажных работ

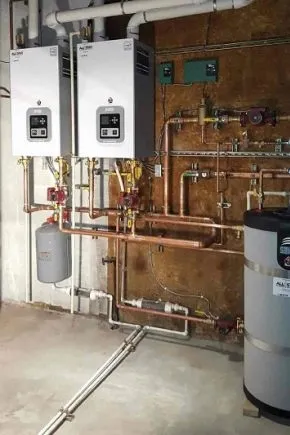

Как подключить котел?

Начинать проведения монтажных работ системы отопления необходимо с ее главной части – установки котла. Существуют определенные правила, в соответствии с которыми котлы мощностью до 60 Вт можно установить на кухне. Агрегаты большей мощности необходимо устанавливать в котельных. А также стоит позаботиться об отведении качественной вентиляции для отопительного прибора. Котел стоит устанавливать на определенном расстоянии от стен. Часто к прибору прилагается инструкция с допустимыми расстояниями.

У каждого агрегата они могут быть индивидуальны, но можно выделить такие средние показатели, как:

• проход перед лицевой стороной котла не должен быть меньше 1 метра;
• любое оборудование тоже должно находиться на расстоянии от котла, которое составляет около метра;
• если агрегат требует обслуживания с задней части, то стоит оставить расстояние около 1,5 м;

Большинство газовых котлов являются навесными и фиксируются на стене при помощи специальных креплений. Монтаж системы с принудительной циркуляцией подразумевает под собой установку насоса возле котла.

Среди пользователей было отмечено, что стоит выбирать насос с низким уровнем шума, иначе гудящий звук в процессе работы насоса довольно сильно мешает.

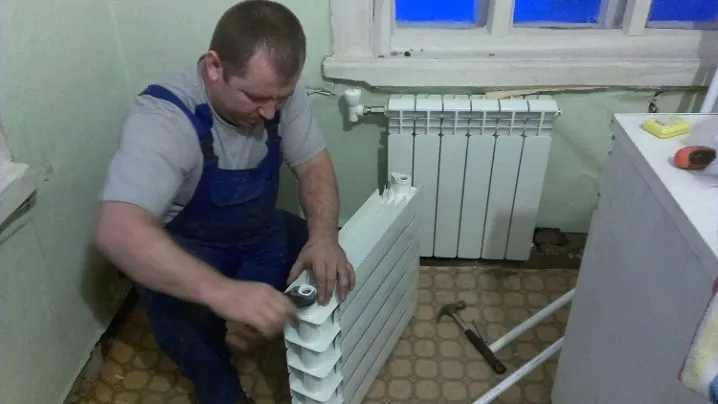

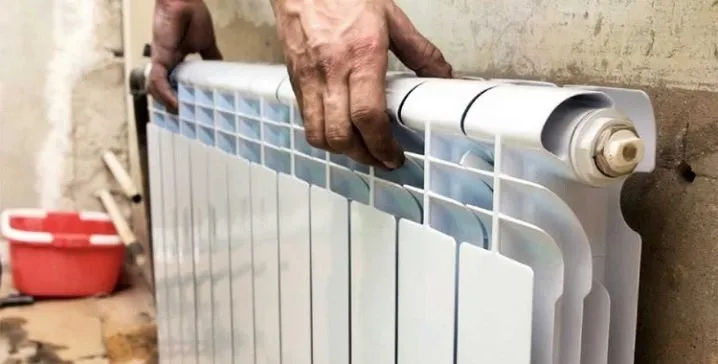

Как подключить радиатор?

Среди основных схем подключения радиаторов к магистрали стоит отметить следующие:

• боковое одностороннее подключение радиатора осуществляется, когда необходимо подключить трубу к стояку;
• при диагональном подключении одна труба подсоединяется к радиатору сверху с одной стороны, а другая – снизу с другой, что делается для эффективного использования всей поверхности радиатора и способствует его равномерному нагреванию;
• нижнее подключение предусматривается в некоторых вариантах радиаторов; отчасти такая модель напоминает боковое одностороннее подключение.

Как осуществить монтаж лучевых отопительных систем?

На начальном этапе стоит четко отметить, где будут располагаться распределительные шкафы, регулирующие работу системы, а также наметить ниши для прокладывания труб. Грубо говоря, нужно составить схему с указанием маршрута трубопровода. Если лучевая система отопления будет укладываться на пол, то между «черновым» и «чистовым» полом необходимо предусмотреть нужное расстояние. Трубы системы укладывают на утеплитель, а затем приступают к монтажу «чистового» пола. Для этого поверхность вместе с трубами заливают слоем раствора и выравнивают.

Хоть монтаж данной системы сложен и требует массу времени и усилий, но лучевое отопление является очень эффективным и современным.

Какие ошибки часто возникают при осуществлении монтажа отопительной системы?

Одной из самых частых и распространенных ошибок является неверное соответствие мощности котла и площади дома. Котел следует выбирать, проведя все расчеты. И уже в соответствии с ними стоит подбирать агрегат. А также следует учитывать такой аспект, как нагрев воды для личных нужд. Даже если котел справляется с отоплением, то его мощности все равно может не хватить на подогрев воды.

Ни в коем случае не стоит забывать о технике безопасности. Особенно необходимо уделять внимание газовым котлам, ведь газ – это взрывоопасное вещество. Котел должен сопровождаться всей соответствующей документацией, подтверждающей его безопасность. При возникновении затухания котла газ может начать поступать в помещение, поэтому многие модели снабжены автоматическими системами отключения газа при создании аварийной ситуации.

Кроме того, даже если такой системы на котле не предусмотрено, то можно самостоятельно приобрести недорогой датчик.

Не менее распространенной ошибкой является выбор неподходящего насоса. К нему стоит отнестись ответственно, ведь это оборудование будет работать без перерыва, а поэтому важно выбрать надежный и соответствующий насос. Разумеется, следует учесть высоту дома, а также площади всех помещений. Не стоит экономить на таком оборудовании. Важно обратить внимание на детали. В насосе они должны быть выполнены из высококачественных материалов, имеющих возможность длительной эксплуатации. В противном случае в отоплении будут возникать постоянные перебои и могут возникнуть серьезные поломки.

И еще одной распространенной ошибкой является неверное расположение котла и иного оборудования. Этот аспект существенно влияет на качество работы отопительного оборудования. При грамотном выдерживании расстояний может быть осуществлена в последующем замена или ремонт деталей. Как правильно установить котел, соблюдая необходимые расстояния, было рассказано выше.

Как правильно провести испытания отопительной системы?

Для дальнейшего использования отопительной системы крайне необходимо провести ее первые гидравлические и тепловые испытания. Для помощи в проведении предварительных испытательных запусков есть даже специальный документ – ГОСТ 25136-82.

Испытание отопительной системы необходимо проводить для таких целей, как:

• прежде всего, пробный запуск необходим для минимизации дальнейших поломок элементов отопления;
• для проверки соответствия мощности системы и параметрам частного дома.

В соответствии с документацией, сначала проводят гидравлические испытания отопления, а после него идет тепловая проверка системы. В некоторых случаях имеет место пневматическая проверка отопления. Стоит рассмотреть эти этапы более подробно.

• Гидравлическое испытание. В данном случае проверка системы осуществляется при помощи заполнения ее теплоносителем, что помогает на первоначальных этапах проверить качество герметичности отопления – убедиться в отсутствии протечек и надежности всех соединений. Котел на данном этапе запускать не нужно.

При проведении такого вида проверки нужно соблюдать такие условия, как:

• проводить испытание нужно при температуре не ниже +5 градусов;
• на период испытаний системы не следует закрывать трубы различными щитками и другими декоративными приспособлениями, поскольку для проверки нужно визуально проверить трубы на наличии протечек;
• узел подключения насоса должен находиться в низшей части схемы;
• желательно проводить такой тип проверки за несколько месяцев до начала отопительного сезона.

• Пневматическое испытание. Его суть схожа с гидравлическим. Если нет возможности провести первый вид проверки, то можно использовать пневматический тип. В данном случае система проверяется путем подачи в нее высокого давления. Для этого существуют специальные приборы, которые показывают уровень давления в трубах. Если показания нестабильны и постоянно меняются, то, значит, в системе есть повреждения и ее стоит проверить визуально. Данный вид испытаний не рекомендуется проводить для полимерных труб, так как подача высокого давления может их повредить.

Обычно пневматические испытания проводят в многоэтажных жилых домах.

• Тепловое испытание – это финальный этап проверки работоспособности отопления. В данном случае система заполняется теплоносителем и запускается котел, который его нагревает. Стоит подождать прогрева теплоносителя и разгона его по всем радиаторам частного дома. Если уровень тепла начинает увеличиваться и совпадает с параметрами, заданными для нагрева, то система работает нормально и ее можно вводить в эксплуатацию. В некоторых случаях при проведении тепловых испытаний применяют такой прибор, как тепловизор – это устройство, которое специально предназначено для наблюдения за равномерностью распределения тепла. Через него можно увидеть, какие участки батарей отапливаются менее остальных, что очень удобно, но данный прибор является очень дорогостоящим.

Используя данные виды проверок можно полностью убедиться в целостности системы отопления частного дома и начать смело ее использовать.

Советы и рекомендации

Помимо основных источников отопления частного дома, стоит отметить и другие, довольно необычные и не получившие массового распространения. Например, альтернативное солнечное отопление. Во многих странах солнечные батареи применяют для отопления частных секторов и на производстве. Но нужно отметить, что в наших широтах использовать такой вариант энергии в качестве отопительного прибора не совсем целесообразно. Зимой в большие морозы батареям требуется много энергии, которую они не смогут получить из-за редких солнечных дней. Да и стоит такая система довольно приличную сумму.

Стоит отметить приборы, работающие на силе ветра. Такие установки тоже имеют высокую стоимость. Кроме того, данные агрегаты требуют большой площади для их размещения. Еще большое распространение получает печное отопление, которое применялось раньше. В основном различные камины и печи используются в качестве декоративного элемента и вряд ли смогут обогреть дом большой площади. С этим могут справиться довольно массивные печи, которые требуют большой площади при установке, а также постоянных усилий для обеспечения их нормальной эксплуатации.

В последнее время приобрели большую моду скрытые трубы. Далеко не всегда приятно смотреть на открытые трубы, которые редко обладают эстетичным внешним видом, поэтому есть несколько вариантов по их маскировке.

• Маскировка труб в стенах. Данный способ потребует усилий. Здесь нужно еще до монтажа отопительной системы предусмотреть в стенах специальные углубления. Уже после того, как система установлена, проведены все проверки и система готова к использованию, можно закрывать ниши с трубами выбранным материалом.
• Создание каркаса вдоль труб – это более простой способ, подразумевающий установку специального железного каркаса, на который крепится выбранный материал. Для этого часто используется гипсокартон.

Данный вариант довольно прост и не требует больших усилий.

При наличии дизайнерской фантазии можно просто задекорировать трубы, придав им оригинальный внешний вид. Для этого можно использовать даже подручные средства. Примеры по дизайну отопительных труб можно увидеть на фото ниже.

Выбирая котел, следует отдавать предпочтение тем производителям, которые давно зарекомендовали себя на рынке, и продукция которых обладает наиболее высоким качеством. Среди основных марок котлов несомненным качеством обладают немецкие модели, в частности – Wolf и Vaillant. В основном эти компании занимаются производством навесных газовых котлов. Данные устройства являются компактными, удобными и понятными в управлении. А также пользователями отмечен длительный гарантийный срок агрегатов. Коэффициент полезного действия немецких моделей довольно высок. При помощи этих котлов можно обогревать частные дома большой площади.

Немецкие котлы имеют приятный внешний вид, а их экологичность стоит на самом высоком уровне.

Котлы Viessmann также входят в рейтинг лучших агрегатов для отопления частного дома. Они компакты, но в то же время обладают высоким КПД (98%). Пользователи отмечают, что котел потребляет малое количество электроэнергии, что является большим плюсом. Монтаж данного агрегата осуществляется быстро и не вызывает проблем. А также был отмечен низкий уровень шума при работе котла.

Неплохим выбором являются котлы итальянского и корейского производства. В основном это марки Baxi и Navien. Итальянские котлы являются более громоздкими, но не менее надежными, чем немецкие. Корейские котлы также являются очень функциональными, сочетая в себе выгодную цену и хорошее качество.

Данные котлы компакты и красивы внешне.

Если рассматривать известные марки батарей, то стоит выделить несколько самых популярных.

• Global. Товары данного производителя отличаются отменным качеством. Global зарекомендовал себя как главный бренд радиаторов отопления ещё с 70-х годов прошлого века. По большей части производство фирмы сосредоточенно на алюминиевых батареях, которые дополнительно усилены специальными компонентами, исключающими возможность протечек. Данный бренд представлен широким выбором разнообразных моделей и цветовых вариаций. Данные радиаторы поставляются в большинство стран мира.
• Oasis – это китайская компания, которая производит абсолютно любые модели радиаторов. Среди продукции этого бренда можно подобрать и алюминиевые, и биметаллические, и чугунные батареи.

Тем не менее далеко не все отзывы о данной марке положительные.

• Radena – это итальянская компания, радиаторы которой получают высокие оценки и отзывы среди покупателей. Специализируется компания на выпуске алюминиевых и биметаллических батарей для отопления.
• Elsotherm – это известный отечественный производитель. Эта компания занимается выпуском радиаторов с конца 90-х годов прошлого века. В основном выбор представлен алюминиевыми и биметаллическими моделями, обладающими хорошим качеством.

Технологии их производства постоянно совершенствуются и улучшаются.

Многих интересует вопрос, что делать, если произошло повреждение трубы отопления. От неожиданных поломок не застрахована ни одна отопительная система. При неожиданной протечке в трубах есть возможность быстро и самостоятельно справиться с повреждением.

Если возникла протечка в металлической трубе, то стоит воспользоваться таким способом, как:

• для начала нужно перекрыть место протечки;
• для временного ремонта на поврежденный участок можно наложить хомут или слой марли, пропитанный солью, но это временная мера, поэтому в любом случае поврежденный участок придется заменить;

• с данного участка полностью сливается вода, затем труба демонтируется;
• в металлических трубах замена осуществляется методом пайки;
• после замены нужно провести запуск системы в тестовом режиме и внимательно наблюдать за замененным участком;
• замену чугунных труб осуществить будет гораздо сложнее, поэтому лучше обратиться за помощью к специалистам.

Итак, самостоятельный монтаж отопительной системы частного дома – это залог комфортного проживания в нем. Он является одним из самых ответственных и кропотливых этапов строительства. Если монтаж системы будет осуществлять профессионал, то в этом все равно необходимо разбираться, знать основные компоненты отопления и принцип их работы. Данная информация поможет понять, как правильно рассчитать и выбрать подходящую отопительную систему, что прослужит эффективно длительное время.

О том, как организовать двухтрубную систему отопления в доме, смотрите в видео ниже.

В чем нарисовать схему проводки?

Существует несколько способов нарисовать схему проводки:

1. Ручная отрисовка на бумаге. Для этого нужно взять лист бумаги и нарисовать на нем план помещения. Затем, используя линейку и карандаш, провести линии, обозначающие расположение проводов. По мере продвижения в проводке, можно добавлять символы и маркировку, чтобы сделать схему более читабельной.

2. Использование специальных программ для создания схем. Существуют множество программ, предназначенных для создания схем проводки, таких как AutoCAD, EasyEDA, Fritzing и другие. В этих программах можно создавать 2D- и 3D-схемы, добавлять символы и маркировку, проводить электротехнические расчеты и многое другое.

3. Использование онлайн-сервисов для создания схем. На сегодняшний день существует множество онлайн-сервисов, которые позволяют создавать схемы проводки в браузере без необходимости установки программного обеспечения на компьютер. К таким сервисам относятся, например, Draw.io, CircuitLab, SchemeIt и другие.

Выбор способа создания схемы проводки зависит от вашего опыта работы с техническими программами, наличия программного обеспечения на компьютере и личных предпочтений.
