Электрокотел для отопления: как установить в частном доме

Разновидности

Разнообразие структурных методов и ключевые конструктивные схемы тепловых электрогенераторов предопределяют обширный спектр мощностей для этого типа котлов. Помимо разделения на однофазные устройства и трехфазные агрегаты в зависимости от типа электросети, системы тепловой конверсии классифицируются по следующим принципам:.

Кроме деления по типу питающей электросети на однофазные приборы и трехфазные агрегаты, тепловые преобразователи классифицируются следующим образом:

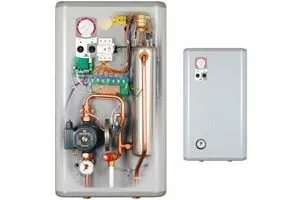

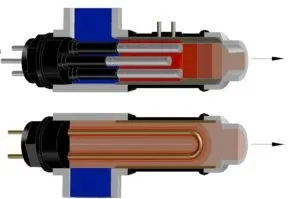

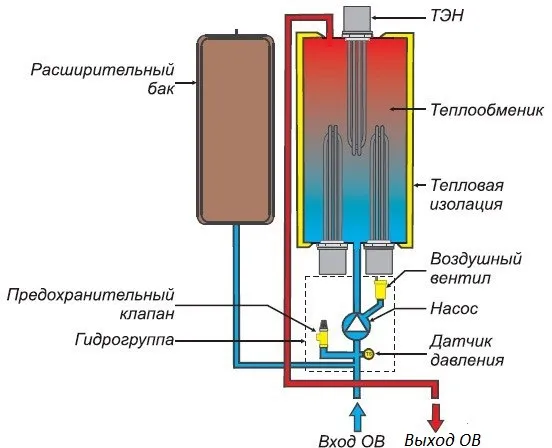

1. Тэновые. Нагрев циркулирующего теплоносителя осуществляется посредством взаимодействия жидкости с термоэлектрическими нагревательными элементами в камере прибора.

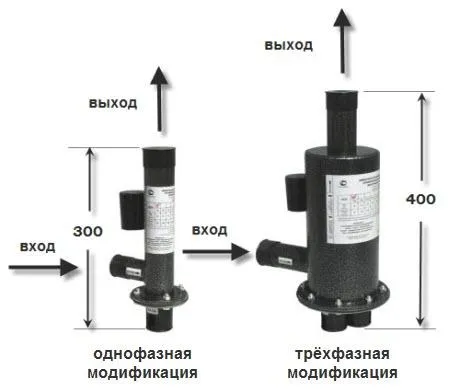

2. Электродные . Сопротивление электролита (солевого раствора) при пропускании через него переменного тока сопровождается выделением тепловой энергии, которая передается отопительным радиаторам (теплым полам).

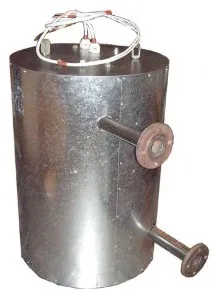

3. Индукционные . Отбор тепла происходит от своеобразного трансформатора с первичной и вторичной (короткозамкнутой) обмоткой.

Требования к подаче питания

Номинальная мощность электрических котлов для частного дома колеблется в диапазоне от 1,5 до 36 кВт.

Такая потребляемая нагрузка на электросеть требует выделенной линии для подключения преобразователя.

Питающие кабели к нему прокладываются непосредственно от прибора учета (электросчетчика). Для аварийного или планового отсекания генератора используют автоматические выключатели, которые параллельно выполняют функцию предохранителя при коротком замыкании.

Допускается подключение к однофазной сети моделей с мощностью до 9 кВт включительно, более мощное по отбору оборудование работает на трех фазах.

Обратите внимание: котел обязательно подключается к электрической сети с заземлением.

Как избежать замерзания и закипания теплоносителя

Применение электрических источников тепла в контурах водяного отопления сопряжено с риском закипания жидкости.

Поэтому агрегаты практически не встраиваются в гравитационные системы отопления частных домов, а монтируются в комплексе с циркуляционными насосами. обеспечивающими круговорот теплоносителя.

Особое внимание при установке уделяют термостатическому устройству, которое отвечает за включение/выключение электрокотла в автоматическом режиме. Термостатное реле может также работать в роли защиты от замерзания системы в том случае, когда генератор применяется как резервное оборудование.

Безопасность водяного отопления

Беспрерывная цикличность работы электрического оборудования, безаварийная эксплуатация требует установки в отопительной схеме защитных устройств и приспособлений.

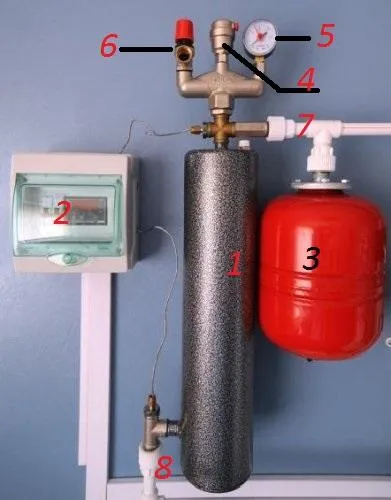

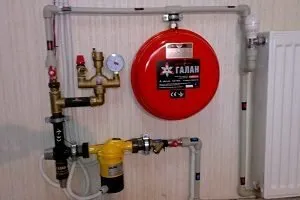

Они монтируются отдельно или собираются в группу безопасности, которая представлена такими деталями:

1. Автоматический клапан для выпуска воздуха с водяного контура (АВК).
2. Предохранительный клапан мембранного типа для сброса избыточного давления из системы при отказе терморегулятора или возникновении засора в трубопроводе.
3. Манометр. Контрольно-измерительный прибор служит для визуального слежения за состоянием рабочей среды в контуре. Иногда вместо манометра применяют комбинированное устройство, показывающее помимо давления и температуру теплоносителя.

Замечание специалиста: в схеме закрытого отопления обязательно монтируют расширительный бак с литражом, обеспечивающим компенсацию линейного расширения всего объема теплоносителя в системе.

Подключение к водопроводу котельного оборудования

Длительная (сезонная) эксплуатация отопления неизбежно сопровождается уменьшением количества жидкости в контуре.

Нивелировать это явление призвано подключение водопровода к системе обогрева помещений.

Соединительный трубопровод, как правило, оборудуют двумя шаровыми кранами, между которыми устанавливают приспособления для водоподготовки. Это может быть фильтр, заполненный полифосфатной солью. Наполнитель на химическом уровне препятствует образованию солевых отложений на нагревательных элементах котлов.

Примите к сведению: эффективность электродных котлов зависит от концентрации солей в растворе для электролиза, в этом случае водоподготовка сопровождается процессом обогащения жидкости солью.

Монтаж электрического котла не регламентируется органами надзора. Необходимо только согласовать выделение мощностей для оборудования, если его потребление выходит за рамки, обозначенные в договоре.

Оптимизации оплаты за электроэнергию, стоимость которой варьирует в различное время суток, обуславливает модернизацию узла учета потребляемых киловатт.

Устанавливают счетчик с двумя или более градациями тарифов.

Ежемесячная цена за отопление с электрическим котлом при использовании временной тарификации существенно уменьшается.

Подключение электрокотла в систему отопления можно произвести своими руками, но если Вы хотите сделать всё правильно, сомневаетесь в своих силах или у Вас недостаточно времени на самостоятельную работу, доверьтесь монтажным организациям с большим опытом работы. Чтобы отопление в доме прослужило Вам как можно дольше, покупайте устройства только качественных производителей.

Смотрите видео, в котором специалист разъясняет, как правильно подключить электрокотел для отопления:

Агрегат может монтироваться и в закрытую, и в открытую систему отопления. В первом случае обязательным пунктом является установка манометров – в закрытой системе присутствует мембранный бак. В открытом варианте манометр вовсе не требуется. Если дома не будет установлен датчик температуры, то работать агрегат будет экономичнее. Некоторые модели идут без датчика теплоносителя, в таком случае его придется купить отдельно.

Особенности установки

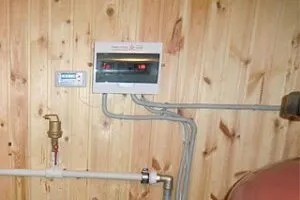

Во время установки конструкции котла необходимо выполнить монтаж циркуляционного насоса – это шаг способствует более производительной и экономичной работе агрегата. Еще один важный момент – это распределительный щиток, особенно это касается жителей квартир: для котла нужна отдельная линия. Профессионалы также рекомендуют поставить УЗО. Не забудьте выполнить заземление.

В комплекте с оборудованием должен идти бокс с защитными автоматами C16, которые монтируются дома рядом с агрегатом. Что касается кабеля, то для трехфазного подходит пятижильный кабель (L1, L2, L3, PE, N), а для однофазного – трехжильный (PE, L, N).

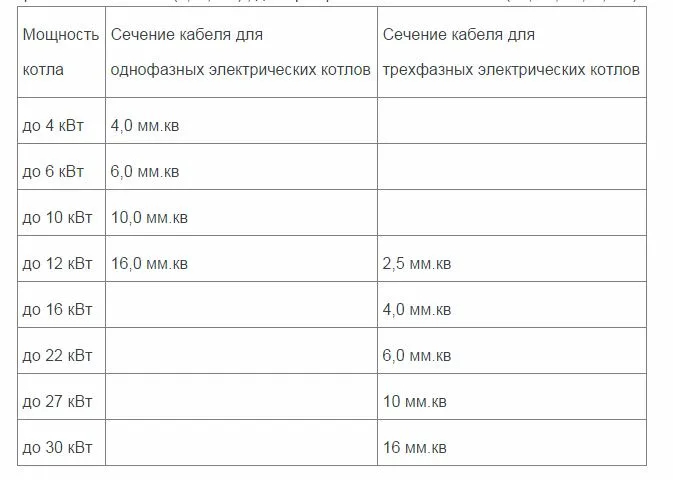

Таблица поможет подобрать необходимый размер кабеля.

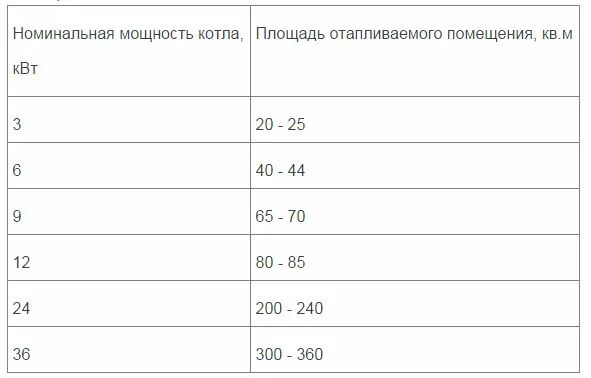

Еще один важный момент – это расчет мощности. Агрегат не должен работать дома на предельной мощности, поэтому электрокотел нужно покупать с запасом мощности. Показатель зависит от площади отопления. Провести расчет мощности стоит по таблице:

Полезные схемы

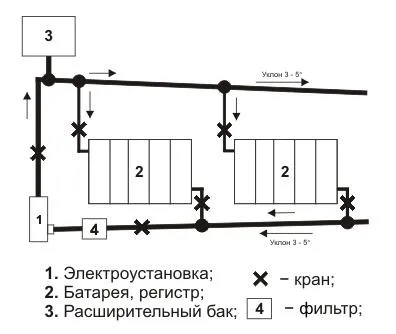

Схема котла с 2-трубной верхней системой разводки, циркуляция в конструкции естественная.

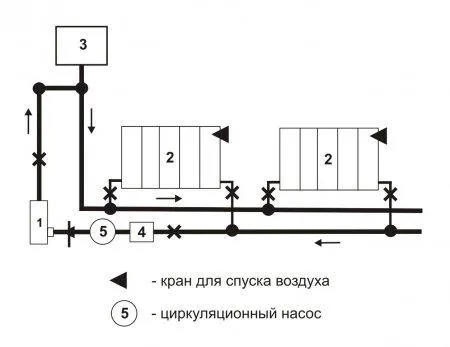

Схема 2-трубного варианта с нижней разводкой, циркуляция – принудительная.

Запуск и подключение системы

Техника безопасности в вопросе подключения электрокотла дома должна стоять на первом месте. Выполнять запуск нужно только в том случае, если эти условия соблюдены:

• Отсутствуют протечки, проверены все узлы в системе.
• Подключение было выполнено по схеме.
• Показатель давления соответствует инструкции (там указана норма давления).
• Система электрического котла полностью наполнена водой.

ВАЖНО: первый запуск оборудования проходит при минимальном показателе температуры. Если повреждения отсутствуют и прогреты узлы, то можно повысить температуру. Как видите, подключение системы выполняется довольно просто. Главное, полностью следовать инструкции по монтажу оборудования.

Положительные и отрицательные стороны котла

Плюсы. В частном доме за счет работы электроагрегата всегда одна и та же температура. Современные электрокотлы работают в автоматическом режиме, поэтому хозяева не должны постоянно настраивать его. Особенно котел выгоден для 2-тарифной системы оплаты.

Что касается минусов. то к ним в первую очередь стоит отнести ощутимое повышение оплаты за электроэнергии. Если нет электричества, то необходимо покупать бензиновый генератор, так как справиться обычной «динамо-машиной» не получится – электрокотел требователен к мощности.

Выбор котла

Рассчитайте площадь своего жилища. Оборудование бывает 1- или 3-фазное. Выбирать нужно из расчета мощности и зоны отопления. Лучше выбирать 3-фазное оборудование, так как оно выдает больше мощности и не так нагружает электросеть, если сравнить с 1-фазным котлом.

Источники: http://teplo.guru/kotly/elektricheskie/kak-ustanovit.html, http://klivent.biz/otopleniye/sxema-podklyucheniya-elektrokotla.html, http://jsnip.ru/vodosnabzheniya/sistema-otoplenija-s-jelektrokotlom-shema.html

Как вам статья?

Что лучше электрокотел или тепловой насос?

Выбор между электрокотлом и тепловым насосом зависит от многих факторов, таких как климатические условия, стоимость электроэнергии, размер дома и бюджет.

Электрокотелы работают на электрической энергии и используют ее для нагрева воды, которая циркулирует по системе отопления. Они могут быть достаточно эффективными и не требуют много места для установки, но их использование может быть дорогим в долгосрочной перспективе, особенно если цены на электроэнергию высоки.

Тепловые насосы используют тепло из окружающей среды, чтобы нагреть воду для отопления дома. Они могут быть более эффективными, чем электрокотлы, потому что они используют гораздо меньше электрической энергии, чтобы создать тепло. Тепловой насос может быть более дорогим в покупке, чем электрокотел, но при правильном использовании они могут быть более экономичными в долгосрочной перспективе.

Если вы живете в регионе с теплым климатом, где температуры редко опускаются ниже нуля, то тепловой насос может быть более эффективным выбором. Однако, если вы живете в холодном климате, где температуры могут опускаться ниже нуля, то электрокотел может быть более надежным выбором.

Также стоит учитывать размер дома и бюджет. Если дом крупный, то возможно, что потребуется больший и более мощный котел или насос. Бюджет также может быть фактором, который влияет на выбор, поскольку тепловой насос может быть более дорогим в покупке, но дешевле в эксплуатации в долгосрочной перспективе.

В целом, выбор между электрокотлом и тепловым насосом зависит от конкретных условий вашего дома и ваших потребностей. Рекомендуется проконсультироваться с профессиональным специалистом, чтобы получить конкр

…етные рекомендации на основе конкретных условий вашего дома и региона. Специалисты могут рассказать о преимуществах и недостатках каждого варианта, а также ориентировать на оптимальные варианты для вашей ситуации.

Также следует учитывать возможность установки смешанной системы, включающей как тепловой насос, так и электрокотел. Это может быть наиболее оптимальным вариантом, если вы живете в регионе с холодным климатом и хотите увеличить эффективность отопления.

Наконец, выбор между электрокотлом и тепловым насосом может зависеть от ваших предпочтений по экологии. Тепловые насосы используют окружающую среду для производства тепла и могут быть более экологически чистыми, чем электрокотлы, которые используют электроэнергию, произведенную на электростанциях. Однако, если в вашем регионе электроэнергия производится из возобновляемых источников, то электрокотел может быть более экологически чистым вариантом.

В итоге, выбор между электрокотлом и тепловым насосом зависит от многих факторов и должен быть основан на конкретных условиях вашего дома и предпочтениях. Необходимо тщательно рассмотреть все варианты и проконсультироваться с профессиональным специалистом, чтобы выбрать наиболее оптимальный вариант для вас.
