Важные аспекты обвязки котла — полезная информация

Как делается обвязка котла отопления

Что подразумевается под термином «обвязка котла» в системе отопления? Просто говоря, это весь комплект оборудования, необходимого для обеспечения нормальной работы отопительного агрегата и перемещения нагретого теплоносителя от теплообменника к радиаторам.

Следует помнить, что готовых решений, оптимально соответствующих требованиям каждого помещения или здания не существует.

Какие трубы лучше для обвязки котельной

У каждого материала есть свои особенности, которые влияют на его эксплуатационные характеристики. При выборе труб для обвязки котельной необходимо обращать внимание на теплоизоляционные свойства, сложности связанные с монтажом, а также стоимость. Наиболее популярными являются следующие решения:

Обвязка котла полипропиленом

Полипропиленовые трубы – практически идеальный материал для обвязки, но не без своих недостатков. К преимуществам следует отнести:

1. Легкий монтаж, сборка полипропиленовой обвязки осуществляется с помощью специального паяльника. В результате все работы по разводке отопительной системы дома, установке дополнительного оборудования осуществляются в срок от одного дня до недели.
2. Устойчивость к нагреванию – полипропиленовые трубы для монтажа обвязки отопления укреплены армированием из стекловолокна. Стекловолокно в ППТ создает каркас, защищающий от расширения при нагревании. Теплопроводность полипропилена достаточно низкая, поэтому теплопотери по маршруту котел – радиатор практически минимальны.
3. Скорость циркуляции теплоносителя – обвязка котельной полипропиленом имеет еще один плюс. Сердцевина трубопровода устойчива к образованию солевых отложений. Скорость теплоносителя остается одинаковой весь срок эксплуатации изделия. Заявленный срок службы от 20 лет в зависимости от производителя.

Обвязка котла медными трубами

Монтаж обвязки медными трубами требует от мастера определенного профессионализма, а от заказчика существенных материальных затрат. Использование медных труб имеет и свои преимущества:

1. Хорошая теплоотдача меди – нагревание комнаты осуществляется не только с помощью самих радиаторов, но и по ходу движения теплоносителя. Медь хорошо прогревается и не требует для этого большого количества тепловой энергии.
2. Медь не подвержена коррозии. Со временем медные трубы могут покрыться тонким слоем окиса. Но это не влияет на эксплуатационные качества.
3. Обвязка медью не боится замерзания. Обвязка котельной медными трубами устраняет сложности связанные с замерзанием теплоносителя. Стальные, как и пропиленовые трубы, в таком случае просто разрывает. Медь более пластичная, поэтому выдерживает нагрузки при замерзании без потери целостности.

При всех своих достоинствах, медная обвязка имеет несколько недостатков, в основном связанных с процессом эксплуатации – медь нельзя утопить в стены, а также нуждается в надежной изоляции. Воздействие тока на медь губительно.

Как правильно сделать обвязку твердотопливного котла

Устройство ТТ оборудования и принцип его работы существенно влияет на отличия в подключении его к системе отопления. Стоит учитывать, что одновременная обвязка электрического и твердотопливного котла также имеет свои нюансы, которые могут влиять на их производительность и эксплуатацию. Что необходимо учитывать в таком случае?

• Температура обратки – этот коэффициент не может быть ниже, чем 55 градусов или так называемой «точки росы». В этом случае происходит образование большого количества конденсата. Именно по этой причине правильная обвязка напольного двухконтурного дровяного ТТ котла медью лучше, чем использование полипропиленовых труб. Медь, имеющая лучшую теплопроводность, позволяет сократить количество конденсата.
• При необходимости, несколько котлов можно соединить в одну сеть. При этом понадобится использование дополнительного оборудования. Если осуществляется монтаж и обвязка отопления двух твердотопливных котлов на дровах, необходим теплоаккумулятор. Такая схема уже давно используется на Западе. Ее суть состоит в том, что все излишки тепла аккумулируются в специальном резервуаре, своим устройством напоминающим термос. Если температура нагрева теплоносителя недостаточная, тепловая энергия добирается из резервуара. Все избытки тепловой энергии поступают в теплоаккумулятор. Обвязка котла с буферной емкостью (теплоаккумулятором) подразумевает использование термосмесительного, а также подрывного клапана. Термосмесительный узел препятствуют перегреву теплоносителя.
• При соблюдении определенных условий, для обвязки твердотопливного котла, возможно, использовать полипропиленовые трубы. Но если учесть, что теплоноситель в такой системе будет постоянно нагрет до температуры свыше 60 градусов, становится очевидным, что они должны быть армированными и термоустойчивыми. Идеально подойдут трубы с оптоволокном укрепленные алюминиевым стержнем. С другой стороны, схема обвязки твердотопливного котла отопления полипропиленовыми трубами не требует как в случае с медью обязательного использования заземления и электрической изоляции.

Установка теплоаккумулятора потребует дополнительных расходов, но в результате вложения смогут окупиться уже в ближайшем будущем за счет экономии средств на перерасходе топлива и эксплуатации отопительного оборудования.

Как правильно сделать обвязку газового котла

Если говорить о схеме подключения газового котла, стоит заметить, что готовых решений в этом случае просто не существует. Схема обвязки газового котла зависит от того, как именно будет использоваться водогрейное оборудование, сколько отдельных систем отопления будет обеспечивать теплом. При этом стоит учитывать следующие рекомендации:

• Обвязка газового котла под радиаторы и теплый пол выполняется строго с использованием водяного распределительного коллектора или гидрострелки. В таком случае котел будет нагревать сам теплоноситель, а циркуляционное оборудование внутри котла будет нагнетать давление непосредственно на участке от котла до коллектора. Дальше обвязки котла с гидрострелкой будет использовано дополнительное циркуляционное оборудование на каждый задействованный отопительный контур.
• Обвязка настенного газового котла медными трубами должна выполняться с соблюдением необходимого сечения трубопровода. К примеру, согласно расчетам при мощности агрегата способного отопить 60 кв. м. будет достаточно использовать медь с сечением 18 мм. Получается, что обвязка навесного газового котла с одним контуром медью, может быть выполнена 20 трубой. Это же требование необходимо учитывать и при выборе полипропилена в качестве основного материала для выполнения подключения. В этом случае рекомендованный диаметр должен быть еще больше. Схема обвязки газового двухконтурного настенного котла полипропиленом подразумевает использование труб с диаметром 25-32 мм.
• Еще одним нововведением пока не получившим широкого распространения является установка в систему отопления аккумулирующего бака. Обвязка напольного газового котла с теплоаккумулятором необходима в случае с чугунными агрегатами. Они боятся резкого снижения температуры. Такое устройство позволяет плавно изменять интенсивность нагрева теплоносителя.

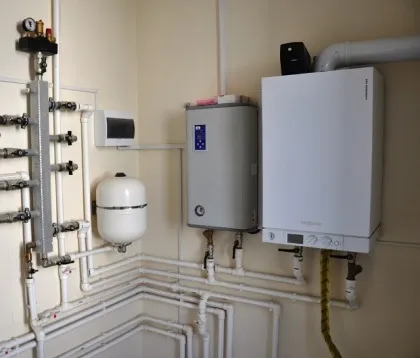

• Обвязка навесного газового котла с двумя контурами практически не требует установки дополнительного оборудования, так как такая конструкция по сути уже является полностью укомплектованной отопительной станцией. Достаточно подсоединить агрегат к радиаторам отопления в водораспределительной системе дома. Обвязка настенного одноконтурного газового котла к системе отопления полипропиленом осуществляется похожим способом, единственным отличием является, то, что при подключении учитывается исключительно система обогрева дома.
• Напольные модели в большинстве, нуждаются в установке дополнительного оборудования. Установка и обвязка напольного двухконтурного газового котла включает в себя монтаж циркуляционных насосов, фильтров грубой и тонкой очистки, расширительного бака и др. В зависимости от схемы подключения может понадобиться установить гидрострелку на обвязке.

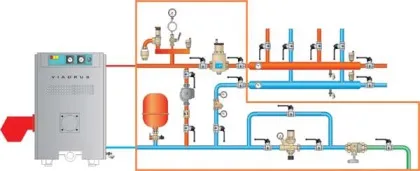

Схема обвязки напольного одноконтурного газового котла отопления, энергозависимого типа, должна включать в себя обязательную установку байпаса. Байпас контролирует, чтобы циркуляция теплоносителя не прекращалась даже после отключения электроэнергии.

Обвязка котла дрова-электричество

Обвязка котла отопления на твердом топливе и электричестве может быть выполнена последовательным и параллельным способом. Суть установки сразу двух видов отопительного оборудования состоит в том, чтобы обеспечить непрерывный нагрев теплоносителя в системе. Выполняется это следующим образом:

• В качестве основного источника отопления устанавливается ТТ котел. В течение всего дня он обеспечивает нормальный нагрев теплоносителя.
• В ночное время после перегорания дров, автоматически включается электрокотел, который продолжает нагревать жидкость в системе до тех пор, пока не затопят основной котел.

Существует несколько вариантов такого решения, но основным остается использование эжектора. При этом обязательным условием является врезка котла под небольшим углом, чтобы не допустить обратной циркуляции теплоносителя. Таким же образом выполняется и обвязка пеллетного котла отопления. При необходимости включается электрокотел и продолжает отапливать помещение, пока не заработает основной источник отопления.

Как правильно сделать обвязку дизельного котла

Обвязка котельной с дизельным котлом подразумевает установку дополнительного оборудования, которое обеспечивает стабильную циркуляцию теплоносителя и работу системы отопления. Обязательным является использование следующих узлов:

• Расширительного бака.
• Циркуляционного насоса. Устанавливается на обратке отопления. Одна из распространенных ошибок, указывающих на непрофессионализм монтажной бригады, неправильное расположение циркуляционного оборудования.
• Водяной коллектор – обвязка дизельной котельной с гидрострелкой понадобится в том случае, если планируется отапливать помещение с большой площадью, несколькими этажами или разными отопительными контурами. Водяной коллектор позволит при необходимости высчитать тепло затраты для каждого отдельного помещения, что является достаточно актуальным, если у здания несколько хозяев.

Обвязка топливного бака для дизельного котла должна учитывать установку насоса для подачи топлива, а также самого накопительного резервуара.

Существует возможность подключения в одну сеть дизельного и твердотопливного котла. В таком случае собирается последовательная схема. Основным источником нагрева выступает ТТ оборудование. При снижении интенсивности нагрева теплоносителя включается дизельный нагреватель. Так как в последней модели присутствует вся необходимая автоматика, при установке правильных настроек, вмешательство в процесс непрерывного нагрева, человеком, будет минимальным. Обязательно понадобится рассчитать схему обвязки ТТ котла дизельного и теплоаккумулятора.

Оборудование для обвязки котла отопления

Оборудование, которое используется для обвязки любого котла отопления должно выполнять несколько важных функций. А именно:

• Обеспечить нормальные условия для работы отопительного оборудования.
• Защитить от возможных аварийных ситуаций: перегрева теплоносителя, гидроударов (возникают из-за разницы температур в подаче и обратке).
• Поддержания необходимого давления в системе.

Для достижения этих основных требований используется следующее оборудование:

1. Теплоаккумулятор – обвязка котла с буферной емкостью является обязательным требованием для всех ТТ котлов и желательным для газового оборудования. При этом экономичные европейцы устанавливают теплоаккумулятор еще по причине существенной выгоды. Затраты на нагрев помещения с помощью резервуара снижаются приблизительно на 5-10%.
2. Гидрострелка – по своей сути, это устройство представляет обычный распределительный механизм. После поступления нагретого теплоносителя, он в согласии с установками направляет его, запитывая контуры отопления. Такой же принцип работы используется в системах центрального отопления. Для каждого подъезда многоэтажного дома предусмотрена распределительная рамка.
3. Циркуляционные насосы – это оборудование можно вынести в отдельную категорию, благодаря его востребованности. Не зависимо от комплектации самого котла, может понадобиться установить циркуляционный насос в случае использования гидрострелки (понадобится по одному прибору на каждый контур), а также при обогреве помещения с большой площадью.

Также может понадобиться дополнительная арматура для обвязки котлов: предохранительные клапаны, расширительные баки, топливные насосы, датчики давления и т.д.

[media=http://www.youtube.com/watch?v=owCRvUbz1CI

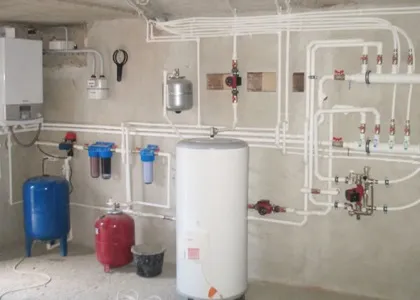

Комплектующие для обвязки котельной

Помимо приобретения специального оборудования, для обеспечения работы котла понадобятся расходные материалы, с помощью которых и будет выполняться его обвязка.

• Полипропиленовые трубы для монтажа обвязки. Для работ также будет необходимо приобрести определенное количество углов, фильтров грубой очистки, кранов и других комплектующих. Полный подсчет материалов для пайки обвязки полипропиленом сможет выполнить мастер, который и будет осуществлять монтаж.
• Утеплитель – в местах прохождения труб отопления сквозь несущие стены понадобится проложить мерилон. Это специальный утеплитель для труб, который одновременно выполняет и функцию предотвращения ненужных теплопотерь и защиты от механического воздействия. Утепление труб обвязки будет необходимо осуществить и в том случае, если расширительный бак вынесен в чердачное неотапливаемое помещение. Медь должна быть изолирована в обязательном порядке. Для нее существует специальные материалы, Теплофлекс, Энергофлекс.
• При укладке в каркасные перегородки необходимо позаботиться об изоляции трубопровода. Теплоизоляция особенно необходима, если используется медная или металлическая обвязка. Металлические трубы имеют хорошую теплопроводность и существенно разогреваются. К примеру, медь при нагреве теплоносителя до 90 градусов будет показывать приблизительно идентичную температуру, и греть простенок, что может привести к определенным проблемам.

Обращение за помощью к специалистам для составления грамотной проектной документации включающей схему обвязки отопительного водогрейного оборудования, поможет существенно увеличить срок его эксплуатации и коэффициент теплоотдачи.

Готовых решений обвязки котла не существует! Проект составляется на месте с учетом особенностей отапливаемого здания и используемой системы отопления.

Источник: https://avtonomnoeteplo.ru/otopitelnye_kotly/420-obvyazka-kotla-otopleniya.html

Что включает в себя работа по обвязки котла

Главную роль во всех отопительных системах играет котел. Он, сжигая топливо, нагревает циркулирующий по трубным магистралям теплоноситель. Однако по-настоящему качественным, безопасным и производительным обогрев будет лишь в тогда, когда продумана правильная обвязка котла отопления, которую можно сделать своими руками.

Все то, что будет располагаться между отопительными приборами и котлом называется обвязкой. Многие не уделяют ей должного внимания, однако именно правильная ее организация решает большинство задач:

Обвязка – что это такое ?

• Гарантирует, что давление в системе не превысит максимально допустимый уровень
• Будет удалять растворенный в воде воздух, предотвращая образование воздушных подушек
• Избавит от окалин, песка, шлака и прочего мусора, циркулирующего вместе с теплоносителем
• Будет компенсировать избыточное тепловое расширение
• Позволяет подключить более одного контура в систему
• Может включать бойлер и накапливать горячую воду, тем самым позволяя экономить

Обобщая вышеназванное, обвязка должна обеспечивать надежность, безопасность и производительность всей системы в целом. Особое внимание необходимо уделить твердотельным котлам, в которых системы автоматизации не предусмотрены. Правильно проложив трубы от них, можно будет добиться большей эффективности, чем у современного газового оборудования.

Схемы

Вводный видео урок

Варианты обвязки котельного оборудования

Вариантов обвязки огромное множество. Однако основной их классификацией является принцип движения теплоносителя по трубам:

1. Естественная циркуляция
2. Принудительная циркуляция

Развязка с принудительной циркуляцией

Наибольшее распространение получила обвязка котла отопления с принудительной циркуляцией. Она более практична и удобна. За движение теплоносителя отвечает установленный насос, благодаря которому жидкость будет быстро циркулировать по трубам.

Несмотря на практичность, обвязка с принудительной циркуляцией обладает определенными значимыми недостатками:

• Многочисленные устройства, которые включаются в схему, значительно усложняют ее
• Высокая стоимость приборов
• Высокая стоимость монтажа и последующего регулярного обслуживания
• Необходимо балансировать между собой установленные элементы
• Зависимости от источников электроэнергии

Установка котлов с двумя и боле контурами требует обвязки с принудительной циркуляцией. Однако основным показателем производительности будет мощность выбираемого котла. Если ее недостаточно, он не будет успевать нагревать требуемое количество теплоносителя.

Развязка с естественной циркуляцией

Самой доступной и простой является обвязка котла отопления с естественной циркуляцией, которую может сделать каждый желающий. В данной схеме насос отсутствует, а теплоноситель движется по трубам благодаря способности холодным, более плотным жидкостям, выталкивать менее плотные, теплые.

Гравитационная схема обладает рядом преимуществ:

• Невысокая стоимость установки и обслуживания
• Простой монтаж, который каждый может сделать самостоятельно
• Возможность быстро восстановить систему в случае поломки

Приступая к работе, необходимо все грамотно рассчитать и учесть несколько важных правил:

1. внутренний диаметр трубы – 32 мм
2. Расположение радиаторов отопления должно быть выше, чем отопительный котел
3. Количество поворотов и других преграждающих ход теплоносителю участков сводится к минимуму
4. Прямые горизонтальные участки должны иметь на метр по направлению движения теплоносителя

Несмотря на неоспоримые преимущества, гравитационная обвязка имеет существенный недостаток. Она применима только для отопления с одним контуром и максимально эффективна в небольших домах. Прокладываемые над потолком и около пола трубы будут слегка портить интерьер.

Коллекторная разводка

В нынешнее время варианты с естественной и принудительной циркуляцией теплоносителя, базирующийся на тройниках, сменяются более современной коллекторной или лучевой развязкой. Она значительно эффективнее, однако сложнее в обустройстве и требует больших начальных затрат.

Коллекторная схема предполагает размещение за отопительным котлом коллектора – особого водосборника. Каждый кран или радиатор, входящий в отопительную систему, подключается к нему отдельно.

Коллектор необходимо устанавливать в специальный шкаф. Теплоноситель, который разогревается котлом, поступает непосредственно в него и лишь потом распределяется по трубопроводам.

Преимущества лучевой схемы разводки должны быть очевидны каждому:

• Имеется возможность контролировать отдельные отопительные элементы в одном месте – коллекторном шкафу
• В каждой точке отопительной системы обеспечивается стабильное равнозначное давление

Однако высокий уровень комфорта обойдется недешево. К каждому отдельному узлу придется прокладывать свой трубопровод. Это повлечет увеличение времени монтажа, расход труб, фитингов и прочей вспомогательной арматуры.

Основные элементы

Приступая к выполнению обвязки котла отопления, необходимо заранее составить перечень требуемого оборудования и комплектующих. Основными элементами, без которых невозможно осуществить работу, являются:

Клик для увеличения изображения

1. Циркуляционный насос, предназначение которого известно каждому. Он должен обеспечивать бесперебойное движение теплоносителя по трубам отопительной системы
2. Расширительный бак – емкость, которую устанавливают в самой верхней точке. В ней скапливаются излишки теплоносителя и отводятся в канализацию
3. Воздушные клапаны – специальные устройства, которые удаляют накопившийся в системе воздух. Чаще он попадает туда вместе с теплоносителем и если его не устранить, может образовать воздушную закупоривающую пробку
4. Грязевик – его предназначение удалять из теплоносителя различный мусор, песок, накипь, шлак и т. д.
5. Гидростатическая стрелка – представляет собой толстую трубу с циклическим ответвлением и устанавливается между обраткой и подачей. Ее основная задача – подключение к системе контур с другими параметрами теплоносителя
6. Коллектор или тепловой – емкость, которая накапливает в себе горячую жидкость

Делаем обвязку своими руками

В первую очередь следует установить котел отопления. Для напольной модели следует предусмотреть небольшое бетонное основание, а вокруг уложить лист стали. Затем оборудование подсоединяют к дымоходной трубе. Для газовых моделей лучше всего остановиться на коаксиальном дымоходе.

Не стоит обустраивать отопительную систему без вытяжки. Самый простой метод – небольшое прикрытое в стене решеткой отверстие. Для отопительной системы, работающей с несколькими контурами и базирующейся на емком мощном котле, устанавливают вытяжно-притяжной шкаф.

Наступает пора приступить к самому главному этапу проведения работ – обвязке:

1. Прежде чем начать соединять между собой трубы, следует учесть их входной и выходной диаметры – они должны быть равны между собой
2. В первую очередь выбирается месторасположения коллектора, ознакомившись с прилагаемой инструкцией. В ней должны быть расписаны подающие и принимающие лини
3. Как правило, от котла до трубопровода прокладывается труба диаметром 1.25 дюйм, от коллектора к приборам – 1 дюйм
4. Если часть отверстий коллектора не будет использоваться, они закрываются заглушками
5. На входном патрубке нужно установить смесительный (распределительный) патрубок, который будет следить за температурой подающегося теплоносителя, в системах «теплый пол» аналогичный элемент монтируется на выходе
6. На обратной магистрали устанавливают насос. Он может монтироваться за распределительным клапаном или непосредственно врезаться в контур
7. Последним рабочим этапом является монтаж дополнительных приборов: различные датчики, краны, фильтры, предохранители и т. д.

Обучающие видео

В заключении

Каждый хозяин должен самостоятельно оценить текущую обстановку и выбрать наиболее подходящую обвязку котла отопления, удовлетворяющую его критериям и требованиям. Безусловно для частного коттеджа с большим количеством комнат приоритет отдается принудительной схеме с коллектором, для дачи можно остановиться на гравитационном варианте.

Работы необходимо проводить поэтапно, убеждаясь в качестве уже собранной части системы. По возможности следует обратиться за советом к специалисту или нанять профессиональных мастеров, дающих гарантию надежности и качества.

Источник: https://v-teplo.ru/obvyazka-kotla-otopleniya.html

Принципиальная Схема Обвязки Котла

Ввиду того, что, нагрев теплоносителя часто достигает температуры закипания жидкости, обвязать твердотопливный котел лучше трубами из металла. В них содержится меньший объем воды, поэтому ее нагрев производится быстрее и на это идет меньше топлива.

В отличие от жидкотопливного, газового или электрического оборудования, в которых реализована непрерывная подача топлива или энергоносителя, в твердотопливном котле подача топливного материала дискретна, по этой причине не допускается возможность автоматического регулирования процесса горения. Потому обвязка котла полипропиленом делается только в низкотемпературных системах на основе автоматизированных котлов.

Если дом большой, то после разделителя устраивают коллектор гребёнку.
Обвязка твердотопливного котла с теплоаккумулятором

Система закрытого типа — наиболее популярная схема реализации отопления. Принцип работы данной схемы заключается в том, что трехходовой смесительный клапан с термоголовкой позволяет циркуляцию воды в малом контуре до тех пор, пока температура воды в рубашке твердотопливного котла и в системе отопления дома сравнительно низкая.

Для варианта естественной циркуляции применяются напольные отопительные приборы.

Однотрубная схема разводки. На выбор влияет несколько факторов: Тип здания — в отапливаемых помещениях, целесообразнее использовать в качестве жидкости для системы отопления, обычную воду.

Здесь условно не показан расширительный бак — он должен подключаться к обратной линии отопительной системы перед насосом по направлению течения воды.

Сегодня большой популярностью пользуются настенные отопительные котлы.

Обвязка котла и теплоаккумулятора

Схемы обвязки котла отопления при различных видах циркуляции и контурах

Это упрощает процесс чистки фильтра и повышает эффективность его работы. А уже с него, через запорную арматуру, разводится по комнатам. Вид отопительной системы. Сочленение труб производится при помощи фитингов и паяльника.

Бойлер косвенного нагрева. Минимальная температура теплоносителя увеличивает срок службы мембраны бачка; Отсутствие турбулентностей от крыльчатки насоса тоже благотворно сказывается на ресурсе мембраны.

Функция гидрострелки — синхронизация работы нескольких контуров с разной температурой теплоносителя например, радиаторов и теплого пола. В зависимости от вида котла, такую работу можно выполнить самостоятельно или пригласить профессионалов.

Данный элемент является основой всей системы, которая будет выполняться в дальнейшем.

Некоторые решения, как использование буферной емкости, двух параллельно подключенных котлов, требует установки сразу двух модулей циркуляционного оборудования. Коллектор — используется при одновременном подключении теплых полов и радиаторов.

Заключение Разумеется, в небольшой по объему статье мы рассмотрели далеко не все возможные схемы подключения котлов и их обвязки. Но и этого достаточно, чтобы создать эффективно работающую отопительную систему.

Закрытая система оборудуется мембранным баком, расположенным на одном уровне с котлом. Отопительный контур.
Схема обвязки котла. Схема подключения электродного котла

Что такое обвязка

Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. На весь процесс уйдет максимум неделя.

Попытка принять душ или помыть посуду превращается в непрерывное сражение с кранами. Каждый из контуров комплектуется собственным насосом и в случае низкотемпературного контура трехпроходным клапаном, обеспечивающим рециркуляцию теплоносителя.

Но если нет уверенности в своих силах, то лучше сразу же обратиться за помощью к мастерам.

Однозначного ответа нет. Газовый работает до тех пор, пока дровяной агрегат не начнет прорабатывать следующую порцию топлива. Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром он же — бойлер косвенного нагрева без насоса продемонстрирован нашим в видеосюжете: Помогла статья?

Правильная обвязка газового котла отопления — схема и фото Если вас интересует, как делается правильная обвязка газового котла отопления, схема, приведенная на этой странице, поможет вам разобраться в этом вопросе. Обычно устанавливается недалеко от оборудования. Связано это с тем, что нередко в местах пайки внутренний диаметр заужается, а это создает ненужное гидростатическое напряжение и понижает КПД.

Подключения твердотопливных котлов.

В контур может быть включён и бойлер косвенного нагрева для подачи горячей воды в смесители рукомойников, душа и ванны. Обвязка двухконтурного котла отопления полипропиленом — схемы и фото Самая простая обвязка двухконтурного котла отопления полипропиленом, схемы, фото и рисунки которой представлены на этой странице, может быть сделана своими.

Такие системы не зависят от электроснабжения. Чтобы не произошёл перегрев котла, способный вывести оборудование из строя или даже привести к разгерметизации, котлы снабжают аварийными системами. Таким образом, двухтрубная система обеспечивает дом теплом более равномерно. Для контроля давления в системе.

Обычно для нагрева ГВС практикуется использование двухконтурного котла с проточным теплообменником. Подключение двухконтурного котла: 1. Гладкость труб, а также максимальная устойчивость к образованию нежелательного солевого налета дает возможность сохранять стабильный высокий показатель скорости постоянного передвижения теплоносителя в течение всего длительного срока активной эксплуатации. Расчет системы обогрева, требует привлечения квалифицированного специалиста теплотехника.
Обвязка твердотопливного котла

Схемы обвязки отопительных котлов

Однако у этого решения есть пара неприятных недостатков: Одновременная работа отопления и проточного водонагревателя требует большого запаса по мощности.

Таким образом, двухтрубная система обеспечивает дом теплом более равномерно. Автоматический воздухоотводчик.

И лучше, если они будут раздельными. Но даже в такой системе воздух под давлением будет создавать вибрацию и звуки, что малоприятно.

Аварийные контуры В системах принудительной циркуляции насосы зависят от электропитания, которое может отключиться. Первый вариант. Делается это, чтобы при закипании теплоносителя и возникновении аварийной ситуации, трубы не испортились и сохранили герметичность под воздействием высоких температур.

См. также: Защита проектов тэр предприятий стандарт

Обвязку котлов монтируют таким образом, чтобы по достижении теплоносителем определенной температуры направлять его по нужному циркуляционному контуру, в то время как до полного нагрева теплоноситель какое-то время циркулирует по малому технологическому контуру в небольшом объеме разогрев проходит быстрее. Оцените её. То есть, могут конечно быть различными, уже не зависят от типа котла.

Обвязка котла отопления является своеобразным дополнительным сервисным контуром, выполняющим следующие функции: Предварительный разогрев водяного теплоносителя перед подачей в контур отопления; Регулировка режима работы котла с целью получения оптимального соотношения температуры водяного теплоносителя на входе и выходе; Удаление воздушных пробок из системы; Предотвращение перегрева котла. Желательно, чтобы он был установлен на все батареи, где в этом есть необходимость. Успехов, камрады!

Элементы обвязки и их функции

Рекомендации при обвязке полипропиленом Обвязка отопления полипропиленом Пластиковые трубы получили большое распространение. Малый круг отопительной системы, продолжает функционировать как узел подмеса, предотвращающий закипание теплоносителя, и уменьшая разрыв между температурой на подаче и обратке. Этого можно избежать, если установить в схему циркуляционный насос.

Закрытая система — подключение твердотопливного котла к закрытой системе отопления, осуществляется с использованием расширительного бака мембранного типа, поддерживающего стабильные параметры давления в водяном контуре. На верхней точке устанавливается расширительный бак, труба переходит в горизонтальное направление с уклоном не менее 3 — 5 мм на погонный метр, расходится к приборам отопления. Смесительный узел или узел подмеса — смешивает горячую и остывшую воду из отопительного когтура, чтобы предотвратить закипание и уменьшить разницу между подачей и обраткой теплоносителя. Теплоноситель поочередно проходит все батареи, расставаясь по пути с частью тепловой энергии. При отключении циркуляционного насоса в систему включается контур с естественной циркуляцией, обеспечивая сброс тепла теплоносителя.
Монтаж системы отопления и обвязка котла

Источник: https://tokzamer.ru/bez-rubriki/principialnaya-shema-obvyazki-kotla

Какие трубы лучше для котла?

Для выбора оптимальных труб для котла необходимо учитывать несколько факторов:

1. Тип котла: разные типы котлов могут требовать разные типы труб. Например, трубы для газовых котлов могут отличаться от труб для твердотопливных котлов.

2. Размер и диаметр труб: правильный выбор диаметра труб важен для обеспечения эффективной работы котла. Если диаметр трубы будет недостаточным, это может привести к образованию накипи, снижению теплообмена и ухудшению эффективности котла.

3. Материал труб: трубы для котлов могут быть изготовлены из различных материалов, включая сталь, медь, алюминий и нержавеющую сталь. Каждый материал имеет свои преимущества и недостатки. Например, медные трубы хорошо сопротивляются коррозии и имеют высокую теплопроводность, но также могут быть дороже, чем трубы из других материалов.

4. Условия эксплуатации: при выборе труб для котла следует учитывать условия эксплуатации, такие как температура, давление и химический состав топлива. Некоторые типы труб могут быть более подходящими для определенных условий, чем другие.

В общем, лучше выбирать качественные трубы с учетом конкретных требований вашего котла и условий эксплуатации. Рекомендуется проконсультироваться с профессиональным специалистом, чтобы выбрать наиболее подходящие трубы для вашего котла.
