Открытая проводка на кухне — выбор схемы, кабеля, установка проводов, щитка и розеток

Опыт показывает, что электропроводка на кухне имеет существенные отличия по сложности и нагрузкам по сравнению с проводкой в других помещениях квартиры или частного дома. Важно учитывать уникальные особенности данной зоны.

Зачастую в нем размещается большое количество мощных электрических приборов, включая электрическую духовку, варочную поверхность, чайник, микроволновую печь, теплый пол, кондиционер, стиральную и посудомоечную машину. Более того, покупка каждого нового прибора создает дополнительную нагрузку на сеть. Все эти моменты обязательно необходимо учитывать при проектировании электропроводки.

• С чего начать?
• Выбор провода
• Выбор схемы
• Монтаж электрического щита
• Подготовка к укладке проводов
• Укладка проводов
• Монтаж электрической фурнитуры
• Основные ошибки

С чего начать?

Идеальным считается ситуация прокладки эл. проводки в новостройке. Чистые стены без штукатурки, грамотный расчет инженерных сетей, отсутствие необходимости в проведении демонтажа значительно упрощают предстоящие работы.

В случае со старым жилым фондом — рекомендуется полная замена разводки.

Важно понимать, что никакие дополнительные линии, установка новых розеток, автоматических выключателей, монтажных коробок, распределительных щитов с более «высокими» характеристиками не могут гарантировать безопасность и надежность выполненной электрической сети.

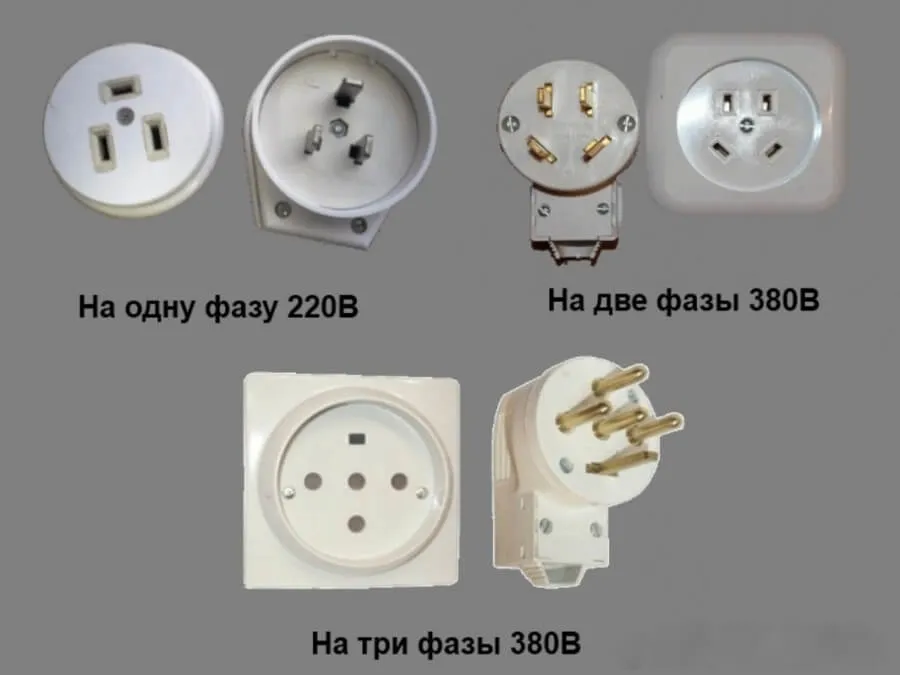

Изначально необходимо понимать существующий тип проводки. Традиционно для квартир, имеющих газоснабжение, проектировщики закладывают однофазную сеть. В последнее время ее используют для малогабаритного жилья с электрическими плитами. Вариант на самом деле не самый лучший, поскольку одновременное включение нескольких мощных потребителей провоцирует появление большой нагрузки на одном проводе.

Намного проще и лучше ситуация обстоит с трехфазным подключением, где для кухни, например, можно выделить отдельную «фазу». В глобальном плане это позволит выполнить проект с «запасом» как по мощности, так и по количеству потребителей.

Далее необходимо переходить к расчетам. В идеале следует предусмотреть все возможные электрические приборы, которые будут использоваться в квартире, в том числе и кухне.

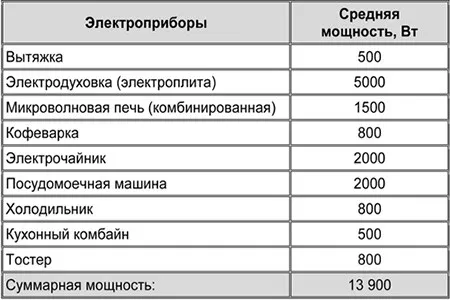

Определившись с потребителями, можно переходить к подсчету общей потребляемой мощности. Сделать это достаточно просто, суммировав соответствующие параметры по каждому прибору, для чего достаточно взять стандартные значения из таблиц.

Относительно кухни, электрическая проводка в среднем может нести нагрузку от 5 до 12 кВт. Необходимо принять к сведению и учитывать в расчетах один важный момент, что одновременно устройства не будут работать. Поэтому нет смысла принимать за основу максимальную возможную нагрузку и «строить» избыточную проводку.

Выбор провода

Исходя из количества потребителей, их мощности, необходимо производить расчет сечения провода и определяться с количеством питающих линий.

Если в старом жилом фонде зачастую используются алюминиевые провода, то в настоящее время всю проводку рекомендуется выполнять медью с соответствующей изоляцией.

Это объясняется рядом причин. Медь имеет меньшее сопротивление, нежели алюминий, лучшую способность сопротивляться окислению, большей надежностью и долговечностью. Независимо от типа жилья, будь то кирпичный или панельный дом, изоляция должна быть негорючая, а сам провод рекомендуется укладывать в соответствующей гофре.

Важно сказать, что при одинаковых условиях и идентичных сечениях, алюминиевый кабель будет нагреваться сильнее медного проводника. Безусловно, ничего хорошего изоляции это не принесет, поскольку она быстрее высохнет, потрескается. В конечном итоге подобная ситуация спровоцирует короткое замыкание.

Именно поэтому так важна замена проводов в кухне, если они алюминиевые. Недостатком «меди» является ее более высокая цена, больший вес, однако риск возникновения пожара и незапланированного ремонта, после проведения правильных расчетов и качественных электромонтажных работ, фактически отсутствует.

Выбор схемы

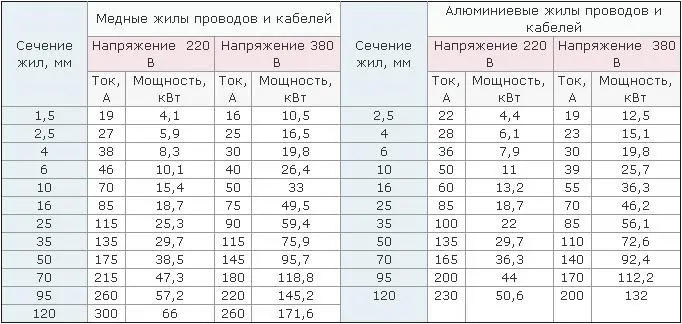

После того как будет осуществлен выбор кабеля, для чего желательно пользоваться соответствующими таблицами, можно переходить к построению принципиальной схемы проводки.

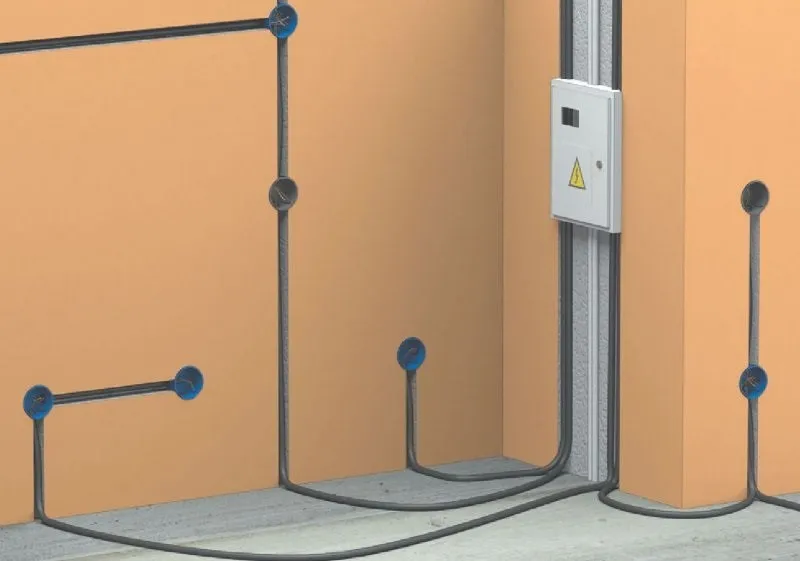

Идеальным считается вариант, когда к каждому мощному потребителю или группе устройств идет отдельный кабель.

Вполне получится обойтись и одной линией, однако следует готовиться к тому, что при длительном одновременном включении нескольких приборов возможно срабатывание автоматического выключателя. Безусловно, это очень неудобно и неприемлемо.

В целях техники безопасности каждую линию необходимо «вешать» на устройство защитного отключения «УЗО», которое предназначено для защиты человека от пагубных последствий пробоя изоляции провода на корпус прибора и поражения электрическим током.

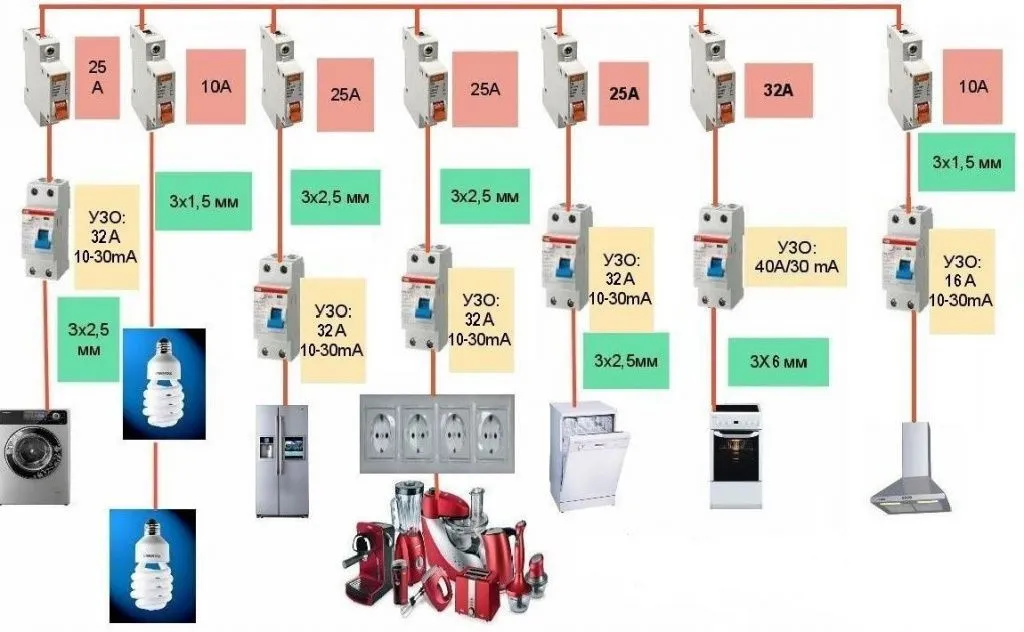

Для кухни лучше всего сделать выбор в пользу «автоматики» на 30мА. Ниже перечислим основные рекомендации (для однофазной сети), которые помогут определить количество линий, сечение проводов и определиться с правильной «защитой»:

• варочная поверхность — трехжильный провод 6 квадратов с выключателем 32А, УЗО 40А/30мА;
• духовка — трехжильный провод 2.5 квадратов с выключателем 16А, УЗО 25А/30мА;
• посудомоечная машина — трехжильный провод 2.5 квадратов с выключателем 16А, УЗО 25А/30мА;
• весь свет — трехжильный провод 2.5 квадратов с выключателем 10А, УЗО 16А/30ма (нередко в схемах проводки для линии света УЗО не используют);
• стиральная машина — трехжильный провод 2.5 квадратов с выключателем 16А, УЗО 25А/30мА;
• все розетки (в том числе и фартука), вытяжка — трехжильный провод 2.5 квадратов с выключателем 16А, УЗО 25А/30мА;
• холодильник — трехжильный провод 2.5 квадратов с выключателем 1;6А, УЗО 25А/30мА (обычно его «вешают» на отдельный «автомат» не отключаемой линии).

Приведенные рекомендации позволят сделать идеальную схему распределения разводки. В случае, если одна линия будет нести нагрузку от нескольких приборов (розеток, расположенных в разных местах помещения), потребуется использовать распределительные коробки. Они позволяют рационально применять кабель и, в случае необходимости, оперативно проводить ревизию проводки. Все чаще, в современной «электрике» используются глубокие монтажные коробки, которые незаметны и практичны в эксплуатации.

Важно! Согласно требованиям ПУЭ, запрещается производить соединение нулевого провода и «заземления», а также нулевых проводов от разных линий, имеющих свое УЗО.

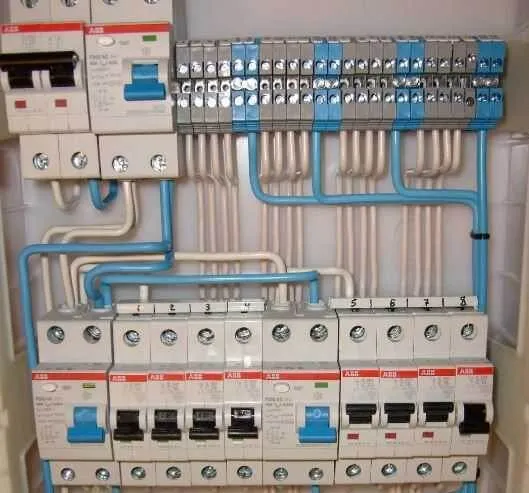

Монтаж электрического щита

Определившись с тем, какое сечение провода нужно выбрать для каждого потребителя, можно переходить к проектированию и сборке электрощита. В идеале он должен вмещать все групповые автоматические выключатели и УЗО. Кроме этого, рекомендуется использование выключателей, реле напряжений и других устройств.

Желательно выбирать щиток с запасом места, под возможное размещение дополнительной «автоматики». Подключение выключателей можно производить специальными шинами, одножильными или многопроволочными проводами подходящего сечения.

В однофазных сетях на вводе рекомендуется ставить «автоматику» на 50А в паре с УЗО. Далее «ниже» подключается реле напряжения и автоматические выключатели групповых линий. Каждое УЗО должно иметь отдельную шину для подключения соответствующих нулевых проводов определенной группы.

В идеале устройство защитного отключения каждой линии должно защищаться отдельным автоматическим выключателем, номиналом выше. Заземляющие провода допускается «ставить» на одну общую шину. Важно, чтобы все контакты были хорошо затянуты, в противном случае существует риск нагрева и возгорания «автоматики».

Рекомендуется на одну линию ставить не более 5 последовательно расположенных розеток, предназначенных для питания бытовых приборов. Они должны подключаться «негорючим» кабелем 3*2,5 и защищаться «автоматом» на 16А.

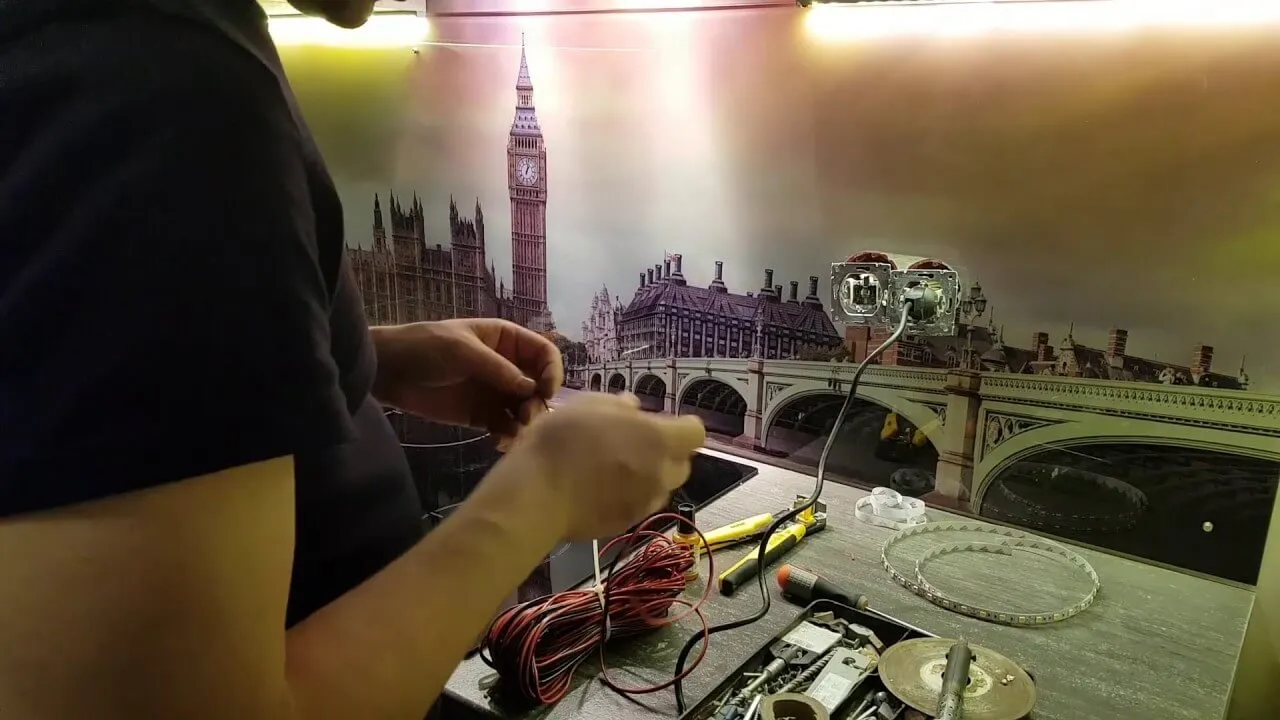

Провод для подсветки может быть 3*1,5, и с ним в паре должен стоять автоматический выключатель на 10А. Помимо кухни, необходимо обратить внимание на подключение бойлера, теплых электрических полов и кондиционеров отдельными линиями.

Совет! Желательно группировать холодильник, свет в прихожей, питание роутера, системы видеонаблюдения в одну группу, защищаемой своей «автоматикой».

Подготовка к укладке проводов

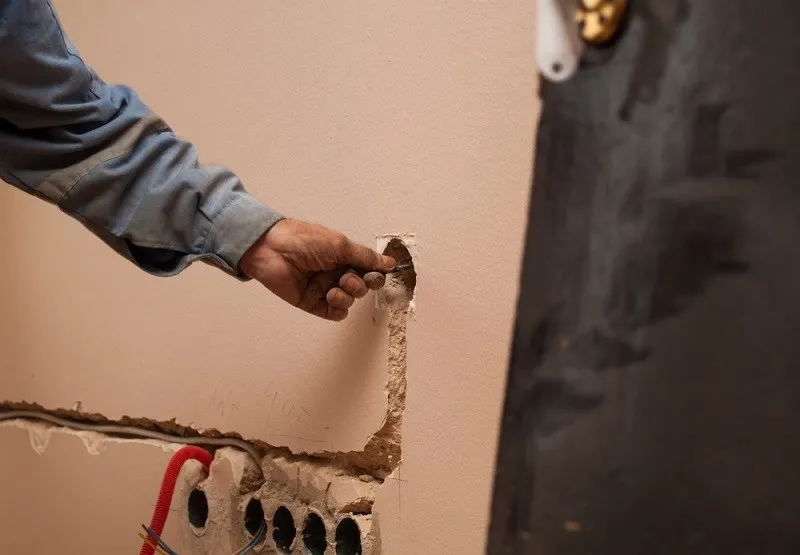

Как только будет готова подробная схема электропроводки, можно переходить к этапу «штробления» стен. Выполненные работы позволят спрятать провода и качественно подготовить поверхность к покраске или оклейке обоев.

Необходимо отметить, что соответствующий момент требует наличия специального инструмента — перфоратора, штробореза или болгарки, особенно если речь идет о железобетонных панелях или монолитных конструкциях. Предпочтительны варианты, когда провода будут прятаться под натяжной потолок, однако полностью без штробления обойтись не удастся.

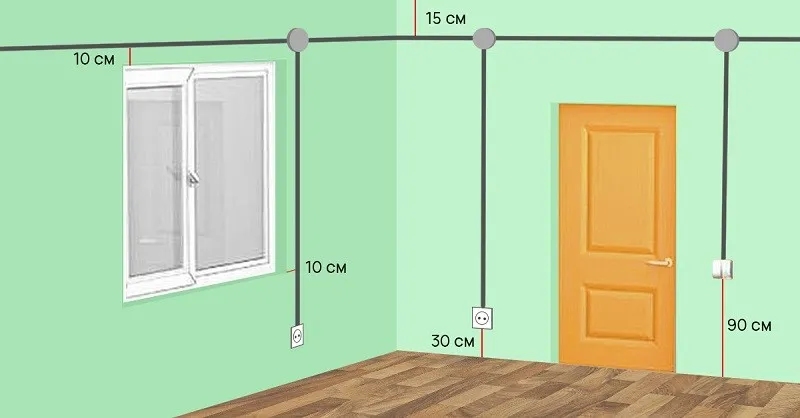

Необходимо вооружиться схемой проводки, после чего перенести на реальные стены места прокладки кабелей. Желательно выбирать оптимальные варианты с минимальной длиной штроб. В идеале прокладка проводов должна быть строго по вертикали (если это касается стен), а также горизонтали (если проводка буде по потолку). Необходимо все углы поворотов кабеля выполнять под 90 градусов.

Хорошо, если уложенная проводка будет дополнительно сфотографирована или детально схематически зарисована. Минимальные затраченные усилия позволят, в последующем, после чистовой отделки, безопасно повесить картину, полочку и т.п., не повредив провода.

После разметки следует переходить к выполнению канавок. Глубина штробы должна быть от 10 до 20 мм, ширина — 10–30 мм, в зависимости от типа и количества укладываемых кабелей. Углубления под монтажные коробочки необходимо выполнять специальными насадками, коронками (чаще диаметром 68–70 мм).

Кирпичные стены легко обрабатываются инструментом с победитовыми наконечниками, железобетон — алмазным инструментом. Закладывая блок розеток или выключателей, необходимо выдерживать правильное межосевое расстояние 71 мм, в противном случае смонтировать электрическую фурнитуру должным образом однозначно не удастся.

Важно! Выполняя обработку бетонных поверхностей, рекомендуется использовать инструмент, способный отводить пыль (с пылесосом). Дополнительно необходимо защищать органы дыхания респиратором.

Разметку монтажных коробочек и проводов лучше делать с использованием лазерного нивелира.

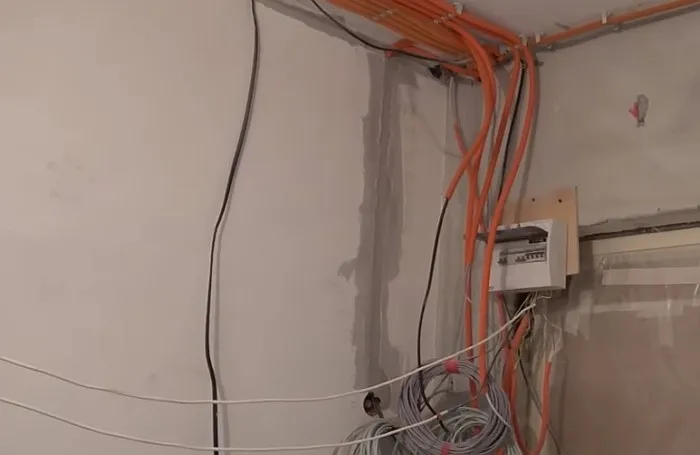

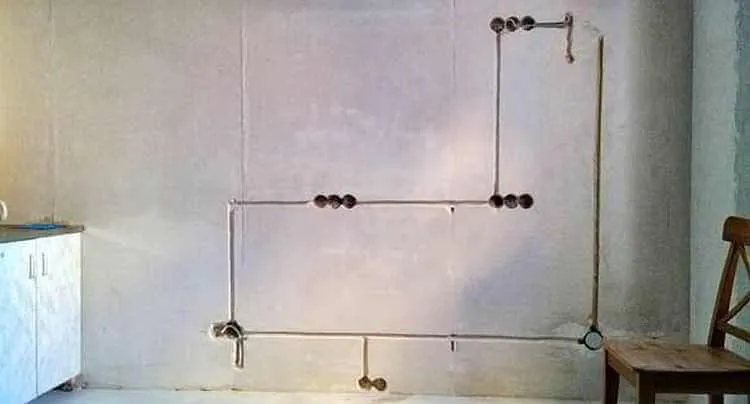

Укладка проводов

Подобрав сечение провода для вытяжки, плиты, посудомоечной машины и определившись со схемой электрики, необходимо разобраться в вопросе правильной укладки кабеля в стены.

Если планируется использование гофры (что рекомендуется), ширина штробы должна быть не менее 20 мм. Открытая проводка может помещаться в специальные пластиковые кабель каналы (обычно не применяется в современном ремонте квартир). Во всех остальных случаях рекомендуется придерживаться следующих рекомендаций:

1. В штробах перфоратором выполняются отверстия 6 мм с шагом 30-40 см для фиксации провода специальными пластиковыми хомутами или дюбель скобами.
2. Перед укладкой, кабель «протягивается» в гофре.
3. После фиксации провода осуществляется «прозвонка» всей электрики на предмет отсутствия обрыва.
4. В конце выполняется заделка штроб гипсовой или штукатурной смесью.

Важно! Использование гофры позволит, в случае необходимости, произвести замену провода без нарушения отделки стен.

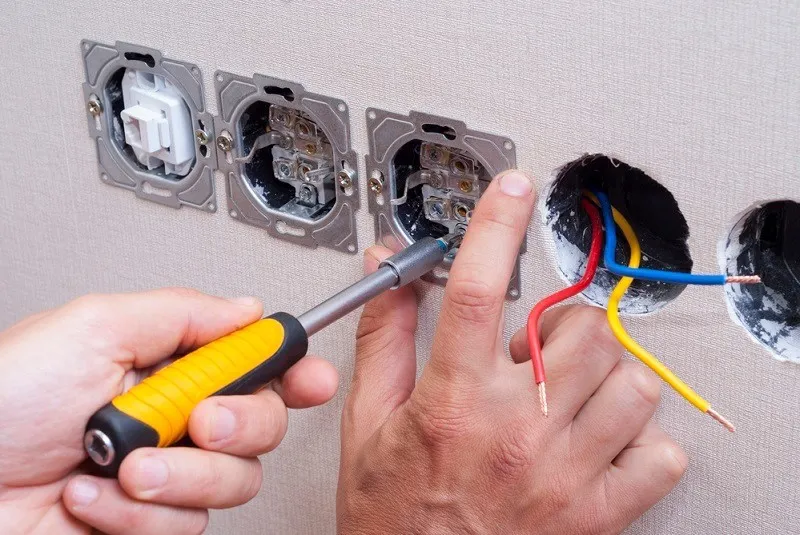

Монтаж электрической фурнитуры

Разобравшись с вопросами, как проложить электропроводку, выполнить прокладку кабеля, установить щиток и сделать отделку, можно переходить к монтажу «подрозетников».

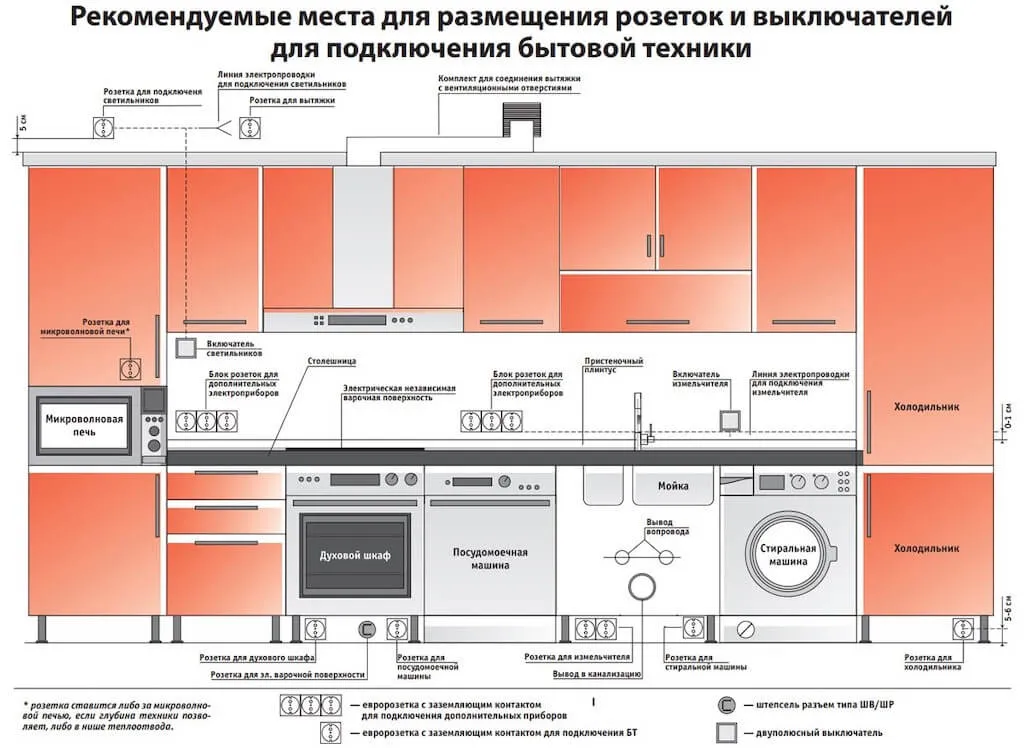

Еще на этапе проектирования важно правильно учесть расположение дверей, мебели и электрических приборов. Начинать работу необходимо с установки специальных пластиковых монтажных коробочек, имеющие технологические отверстия, посредством которых ведется ввод провода. Возможны варианты глубиной в 40 и 60 мм.

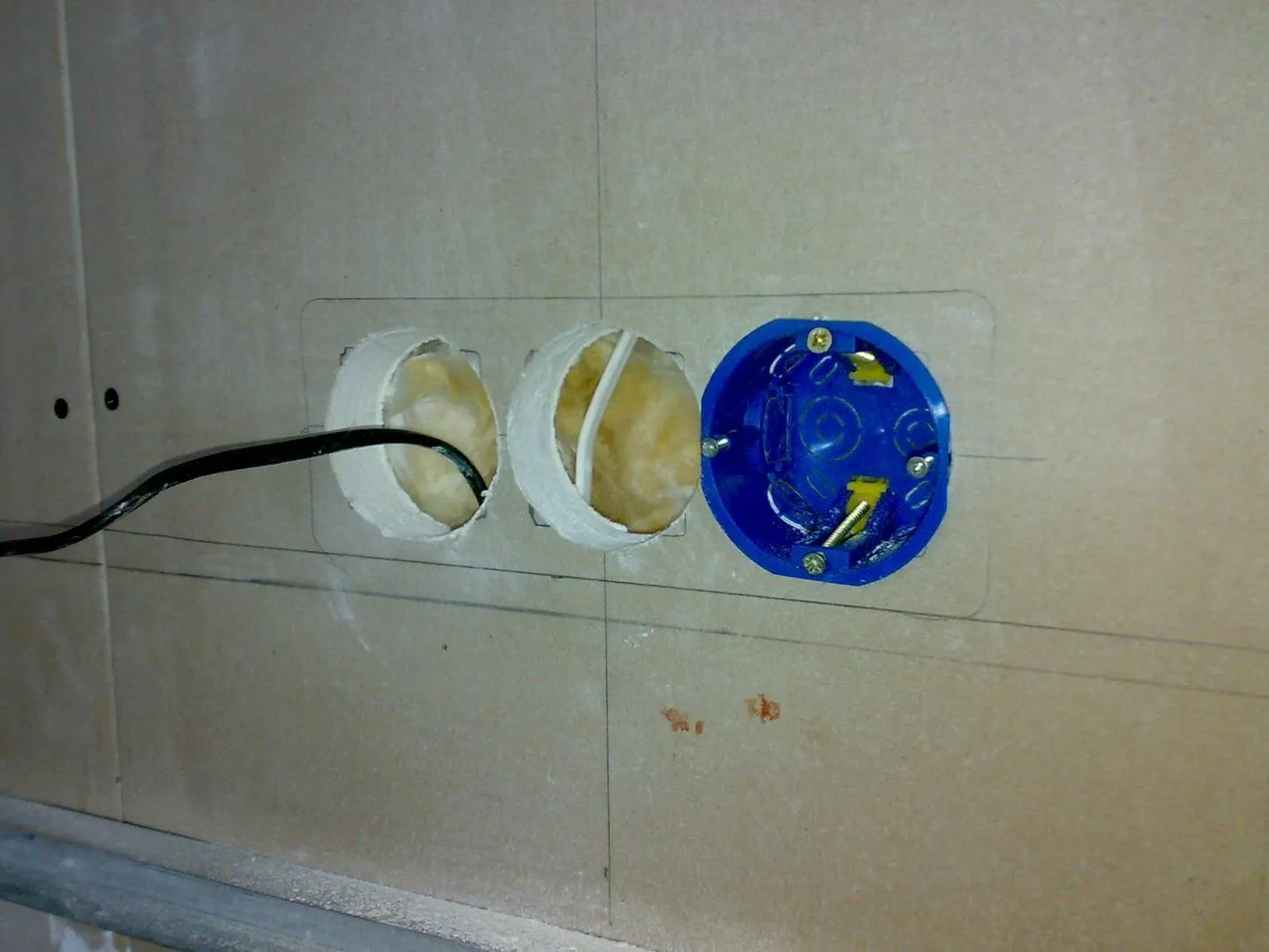

Чашка монтажной коробки должна быть помещена в предварительно выполненное отверстие под нее и быть заподлицо со стеной. Фиксацию «подрозетника» в заданном положении рекомендуется делать на строительный гипс или специальные быстроотвердевающие смеси.

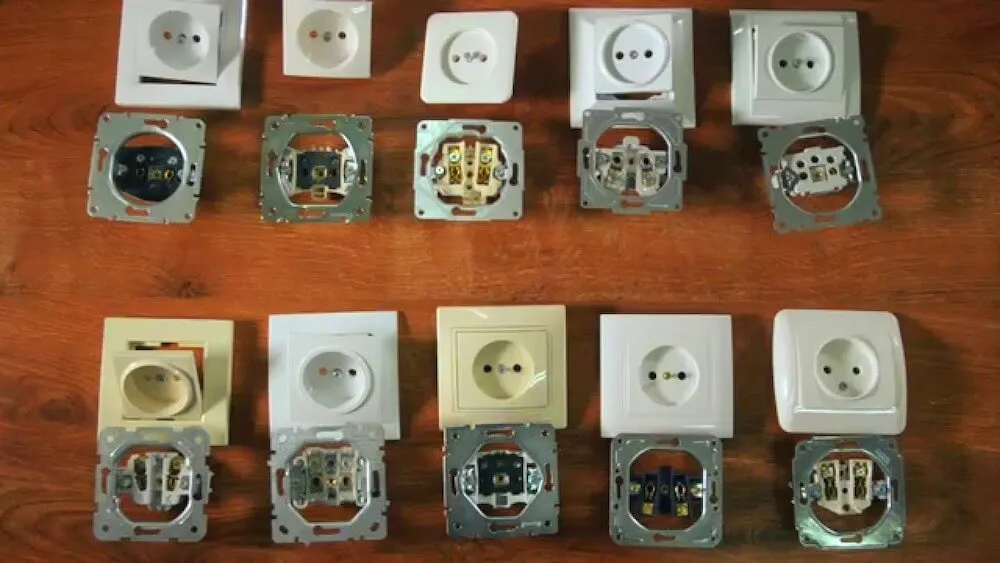

Приобретая и устанавливая электрофурнитуру, необходимо придерживаться следующих правил:

• подключаемые розетки должны быть рассчитаны на номинал 16А и иметь керамические вставки;
• размещение монтажных коробочек необходимо делать на высоте 30–40 сантиметров над уровнем пола;
• розетки кухонного фартука должны размещаться на 10–15 см выше столешницы;
• высота расположения включателей от пола должна быть в пределах 100–110 см в доступном месте, чаще в 10–15 см от края входной двери;
• в одном помещении редко используют электрическую фурнитуру разного дизайна;
• блоки розеток или выключателей дополнительно приобретаются с соответствующей монтажной рамкой;
• в идеале выбирать изделия с заземлением (при условии наличия заземляющего провода в разводке).

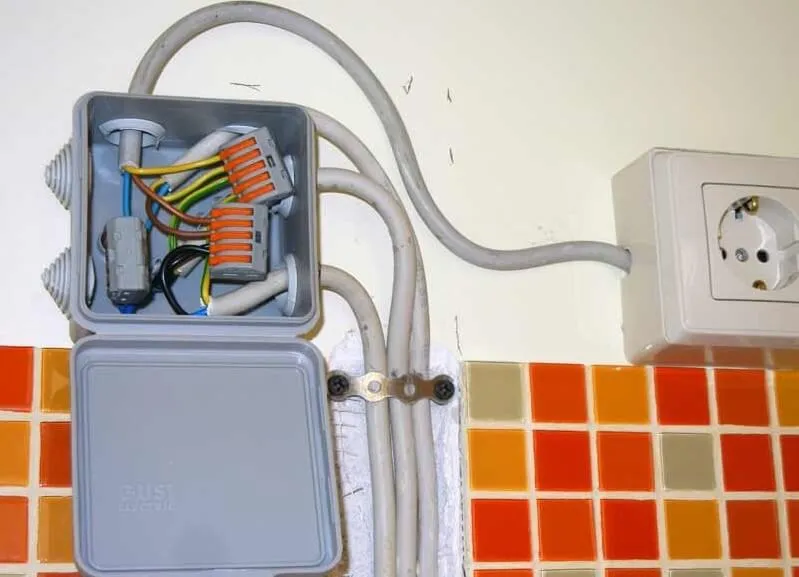

Необходимо отметить, что в скрытых местах — например, там, где будет подключаться вытяжка или подсветка фартука, допускается не устанавливать розетки, а монтаж производить посредством клеммы. Установка фурнитуры производится обычно после окончания отделочных работ в помещении. Необходимо оставлять припуск провода в 10 см для того, чтобы можно было при необходимости заменить и повторно подключить механизмы.

Более подробно о переносе розеток без штробления рассматривается в этой статье.

Важно! Розетки и выключатели должны быть плотно зафиксированы к монтажной коробке, в противном случае, после установки декоративной пластиковой накладки будет видима щель между нею и стеной.

Основные ошибки

Электрические провода можно сравнить с артериями организма человека. Именно электрика является основой жизнеобеспечения вашего жилья. Поэтому все работы необходимо выполнять в соответствии с установленными правилами ПУЭ. К сожалению, многие «псевдоэлектрики», люди, которые впервые сталкиваются с вопросом прокладки проводки, допускают ряд ошибок, приводящие, в последствие, к появлению серьезных проблем.

  Новички часто неправильно выполняют расчет нагрузок и не учитывают возможность одновременного включения нескольких бытовых устройств. Незначительный просчет приведет к неудобству использования техники, постоянному срабатыванию «автоматов». Задумываясь над тем, как провести провода, следует помнить, что в идеале электросеть должна быть целостной, по возможности без распределительных коробок и дополнительных соединений.

Многие, в целях экономии, используют комплектующие низкого качества. Это грубейшая ошибка, поскольку подобные изделия могут иметь завышенный номинал и не справиться в самый ответственный момент с нагрузками сети, в результате чего возможны нагревы, повреждение пластика и изоляции проводов. Результатом может стать даже короткое замыкание и пожар. Поэтому желательно доверять продукции проверенных, именитых производителей, предоставляющих на устройства и механизмы долговременную гарантию.

Независимо от того, будет это внешняя или внутренняя проводка, с заземлением или без, желательно использовать, как минимум, трехжильные медные провода. Важно уделять особенное внимание выбору защитных устройств, осуществлять правильный подбор автоматического включателя, в соответствии с возможными нагрузками и конкретным сечением провода. Рекомендуется электрический щиток укомплектовывать «автоматами», выключателями нагрузки, стабилизаторами сети и реле напряжения. Все клеммы, после подключения, необходимо в процессе эксплуатации поднять хотя бы один раз.

Большой ошибкой считается укладка в одной штробе силовых линий и слаботочной сети (кабеля интернет, телефона и телевидения). Это объясняется возможным созданием сильнейших помех и ухудшением качества сигнала. Стоит учитывать и, хоть и минимальную, вероятность пробоя изоляции проводов напряжения, в результате чего возможен выход из строя дорогостоящей техники и чувствительного оборудования. Именно поэтому слаботочные и силовые провода лучше укладывать в разных гофрах. Приветствуется раздельное помещение кабелей в соответствующих им штробах.

Грамотно выполненная проводка и правильные расчеты под кухонный гарнитур, с учетом приведенных рекомендаций, обязательно порадует вас своей надежностью, безотказностью и долговечностью. Предусмотренный запас мощности позволит в последующем использовать дополнительные электрические приборы, не переживая за перегрев кабелей и нежелательные срабатывания автоматических выключателей.

Ответственный подход к планированию размещению электрической фурнитуры, сделает эксплуатацию устройств, оборудования и приготовление пищи действительно приятным процессом.
