Схемы подключения люстр с двумя проводами к одноклавишному и двухклавишному выключателям

Перед началом монтажа осветительного прибора, необходимо провести целый ряд работ по подготовке.

• Необходимые инструменты ↓
• Обозначения проводов ↓
• Схемы подключения ↓
• 2 провода на люстре, 2 на потолке ↓
• 3 и более провода на люстре и 2 на потолке ↓
• 2 провода на люстре, 3 и более на потолке ↓
• Несколько люстр к 1 одноклавишному выключателю ↓
• Несколько люстр к 1 трёхклавишному выключателю ↓
• 1 люстра на 2 разных выключателя ↓
• Подключение люстры с вентилятором ↓
• Крепление люстры на потолке ↓
• Крепление люстры не более 3-4 кг ↓
• Крепление люстры более 5 кг ↓
• Крепление люстры с помощью кронштейна ↓
• Наращивание или удлинение проводов при подключении ↓
• Сечение провода для подключения люстры ↓
• Техника безопасности ↓

К ним относятся следующие процессы:

1. Первоначально,

   Для успешного подключения люстры с двумя проводами важно убедиться в наличии проводки. Это особенно актуально в ситуациях, когда устанавливается не новая люстра вместо старой, а проведение освещения выполняется впервые.

   Решить вопросы прокладки проводов, тут существует 2 варианта: пустить их прямо по поверхностям помещения, либо спрятать внутри. При выборе второго варианта, потребуются еще дополнительные работы по монтажу штроб в поверхностях стен. Если же было решено не прятать проводку, то надо позаботиться о наличии специальных каналов из пластика, внутрь которых будет убран кабель.

2. Заблаговременно сделать отверстия, как для установки выключателя освещения, так и для монтажа коммутационной коробки.

Только после завершения перечисленных подготовительных процедур, можно переходить к следующим этапам.

Необходимые инструменты

Другим этапом подготовительных работ является сбор и приобретение необходимых для монтажа осветительного прибора инструментов.

Обязательно в наличии должны быть:

• указатель напряжения, который в случае необходимости можно заменить индикаторной отверткой;
• нож с острым лезвием;
• рулон изоляционной ленты;
• пассатижи;
• мультиметр;
• клеммная колодка, количество клемм в которой определяется техническими особенностями конструкции люстры, которую планируется подключать;

Только после того, как все перечисленные приготовления будут сделаны, можно приступать к началу самих работ.

Обозначения проводов

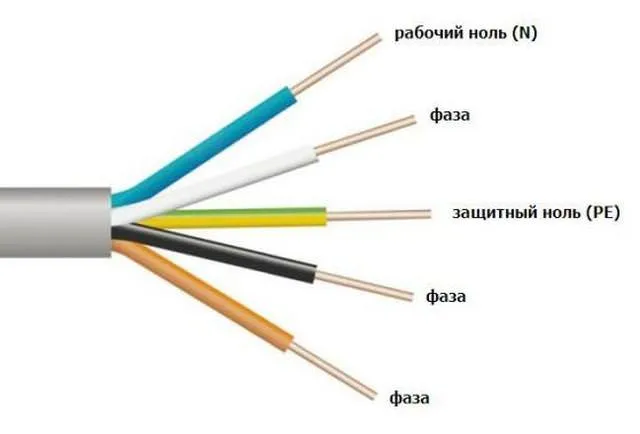

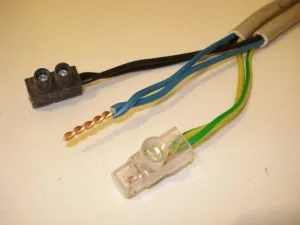

Все контакты на люстре, которые предназначены для подсоединения к общей проводке, имеют специфические обозначения:

1. Буква L обозначает фазный провод.
2. Буква N используется для обозначения нулевого проводника.
3. Комбинация букв PE является обозначением заземляющего проводника, который традиционно имеет зелено-желтую окраску.

Стоит отметить, что подобные обозначения стали активно использоваться относительно недавно, поэтому в случаях, когда происходит подключение люстры старого образца, процесс будет усложнен тем фактом, что разбираться в проводниках потребуется самостоятельно.

В цветовом обозначении имеется также два важных нюанса, которые нужно знать и учитывать:

1. Не существует каких-либо общепринятых международных стандартов, которые регламентируют цветовое обозначение проводов, поэтому у разных производителей этот параметр может различаться.
2. Принятое в РФ обозначение проводов при помощи определенного цвета было подвергнуто ряду изменений в 2011 году. По этой причине у осветительных приборов разного года выпуска этот параметр также может различаться.

Схемы подключения

Схемы подключения зависят от множества различных факторов, таких как:

1. Количество проводов в люстре или на потолке.
2. Число подключаемых осветительных приборов.
3. Технические особенности.
4. Разновидность и количество имеющихся выключателей.

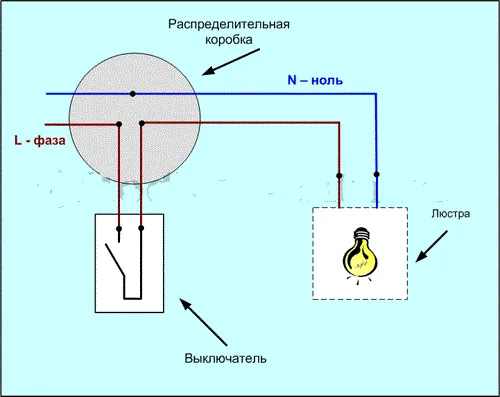

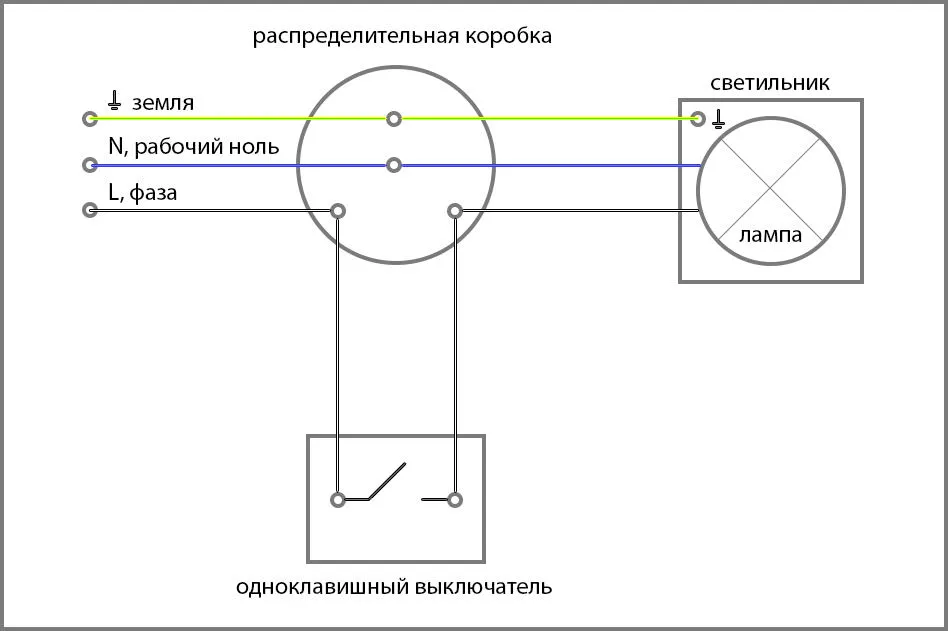

2 провода на люстре, 2 на потолке

1. Поскольку количество проводов в потолке и осветительном приборе одинаковое, то их необходимо соединить между собой. Это осуществляется при помощи использования скрутки.
2. При замене старой люстры, скрутка зачастую отламывается и провода становятся слишком короткими для того, чтобы сделать новое соединение. В такой ситуации необходимо задействовать колодку с необходимым количеством клемм.
3. Провод с фазой должен быть подключен к контакту, находящемуся в центре патрона, а подсоединенный выключатель размыкать его. Это правило не является обязательным для исполнения, но следование ему повышает степень безопасности.

3 и более провода на люстре и 2 на потолке

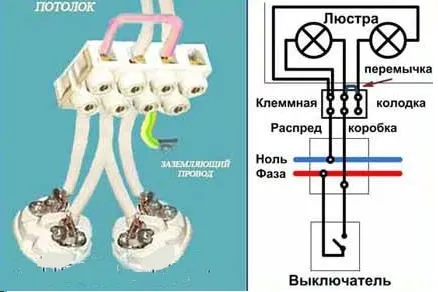

1. При таких особенностях проводки в случае установки люстры с большим количеством лампочек, необходимо учитывать, что включать их можно будет только все сразу. Поэтому целесообразно установить исключительно одноклавишный выключатель.
2. Особенности производимого подключения зависят от того, как производитель провел соединение проводов патрона. В подавляющем большинстве у современных моделей они имеют попарное соединение, в таком случае весь процесс осуществляется точно так же, как это было описано в первой схеме.
3. В более сложных ситуациях необходимо провести самостоятельное параллельное соединение проводов из патрона. Для этого часто используется специальная перемычка, которая устанавливается на колодке с клеммами.
4. Альтернативным вариантом, который исключает наличие перемычки, является удаление крепежных винтов у первой и третьей клеммы. После этого первый провод левого патрона пропускается через первую в третью клемму. Подобная процедура повторяется и с крайним проводом правого патрона.

2 провода на люстре, 3 и более на потолке

1. Используя индикатор фазы необходимо идентифицировать общий провод, выходящий из потолочной поверхности.
2. Альтернативным способом определения является подключение 2 случайных проводов и, если при нажатии двух клавиш на выключателе, освещение функционирует, то схема является рабочей и не требует внесения изменений.
3. После этого общий и любой второй провод фиксируется и соединяется в клеммах с проводами от люстры.

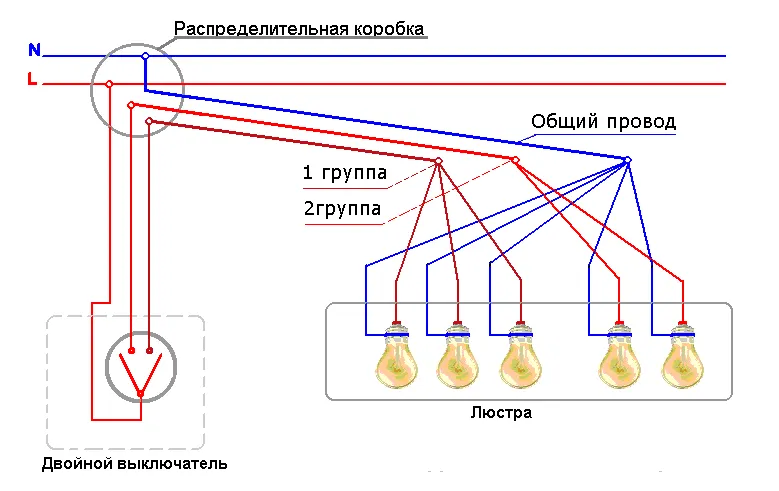

4. Если необходимо разнообразить виды включения света при нажатии разных клавиш на выключателе, то потребуется соединение проводов внутри одной клеммы или монтаж специальной перемычки.

Несколько люстр к 1 одноклавишному выключателю

В помещениях, которые отличаются значительной площадью, или просто в случае необходимости иметь яркое и сильное освещение, зачастую устанавливается сразу несколько источников света, которые подключаются к выключателю, имеющему одну клавишу.

В подобных ситуациях подходит следующая схема:

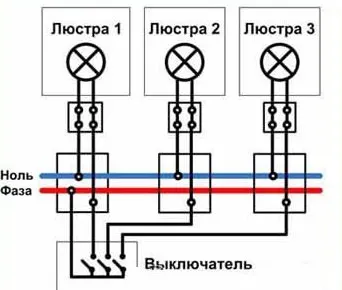

1. Подключение светильников производится по параллельной схеме, каждая люстра рассматривается также, как при подключении одной с большим количеством патронов.
2. Общий провод определяется по той же методике, которая была описана в предыдущей схеме.
3. Допускается использовать единую распределительную коробку для всех источников света, или каждому поставить индивидуальную установку. Тот или иной вариант возможен в зависимости от особенностей проложенной внутри помещения проводки.
4. При установке многорожковых люстр необходимо учитывать этот нюанс: соединение происходит параллельно, также, как и в схеме, которая была описана для ситуаций с двумя потолочными проводами и большим количеством, выходящим из самого светильника.

Несколько люстр к 1 трёхклавишному выключателю

Необходимость подключения сразу трех источников света к выключателю, который обладает тремя клавишами, является более редкой ситуацией.

Но поскольку в некоторых помещениях он все-таки встречается, ниже и для него приводится специальная схема:

1. Левые провода светильников подсоединяются к нулевому проводу.
2. Правые провода параллельно соединяются с проводами выключателя при помощи клеммной планки.
3. Общий провод выключателя подключается к фазе.

После реализации данной схемы на практике, можно при помощи определенной клавиши на выключателе управлять отдельным светильником. Наибольшее распространение данный способ приобрел благодаря системам, при которых из одной точки происходит управление освещением в ванной комнате, кухне и туалете.

1 люстра на 2 разных выключателя

Все большей популярностью начинает пользоваться управление одним источником света из нескольких разных мест, это реализуется благодаря наличию нескольких выключателей. Наиболее актуальным такой вариант является для помещений с длинными коридорами или несколькими этажами.

Для создания такой системы подойдет следующая схема:

1. Подключить фазный провод от распределителя к центральному контакту с входом, который расположен в первом выключателе.
2. Два контакта с выходом при этом подсоединяются к подобным проводам, выведенным из другого выключателя.
3. Общий входной контакт в том выключателе, где он остался свободным, должен быть подключен к общему проводу люстры.
4. Провод люстры, оставшийся свободным, подключается с нулем в распределительной коробке.

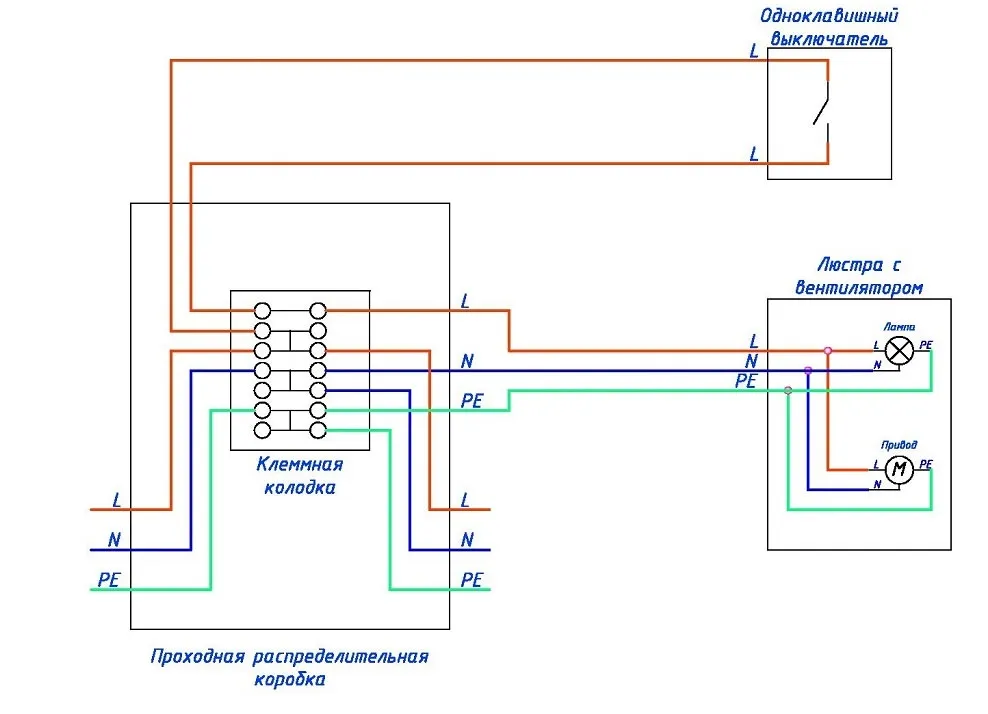

Подключение люстры с вентилятором

Для такой разновидности нужно придерживаться следующего алгоритма действий:

1. Определить в распределителе нулевой провод, фазу и заземление, которое актуально при монтаже подобных люстр в строениях современного образца.
2. Нулевой провод, идущий от люстры, подключается к нулю в распределительной коробке.
3. После этого подключается фаза с соответствующим проводом распределителя.
4. Последним происходит подключение заземления, в большинстве случаев этот провод имеет желто-зеленую окраску.

Крепление люстры на потолке

Для осуществления крепежа светильников, существует также ряд различных вариантов, выбор зависит от особенностей и параметров люстры.

Крепление люстры не более 3-4 кг

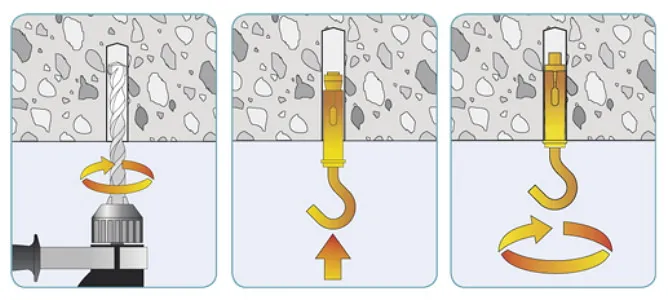

Для этого возможно использовать обычный крюк:

1. Первоначально необходимо, используя перфоратор, проделать отверстие соответствующего диаметра в поверхности потолка.
2. В проделанное отверстие вставляется дюбель из пластика.
3. Вворачивается металлический крюк со специальной резьбой.

Приведенный способ также идеально подходит для крепления источника освещения на деревянных перекрытиях, но он запрещен для реализации, если потолок выполнен из гипсокартона.

Крепление люстры более 5 кг

Для крепления светильников с более значительным весом, который составляет 5 кг.и более, необходимо задействовать анкерные болты со встроенным крюком и диаметром не менее 10 мм².

Алгоритм действий в таком случае будет выглядеть следующим образом:

1. В потолочной поверхности проделывается отверстие при помощи перфоратора.
2. В проделанное отверстие вставляется анкер, после чего его необходимо с максимальной силой затянуть.
3. В большинстве случаев, люстры подобного типа имеют в составе своей конструкции специальную декоративную чашу. Она свободно передвигается и должна быть поднята до самого верха, чтобы с ее помощью можно было спрятать место крепежа и соединения проводки.

Данный вариант является самым надежным при крепеже светильников, поэтому ему можно доверить даже самые тяжеловесные модели.

Крепление люстры с помощью кронштейна

Существует еще один метод, который позволяет закрепить люстру и при этом полностью отказаться от использования крюковых элементов. В этом случае, крепление будет осуществлено при помощи особой планки, которая называется кронштейном.

Для реализации подобного варианта нужно придерживаться следующего порядка действий:

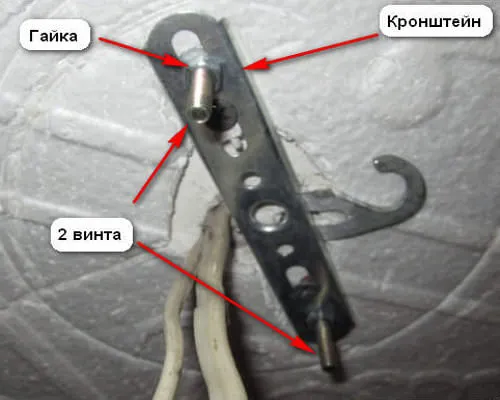

1. Планка в большинстве случаев входит в базовую комплектацию светильника. Первоначально, в нее необходимо вставить два винта, после чего откорректировать расстояние между ними и затянуть при помощи гаек.
2. В поверхности потолка перфоратором проделывается два отверстия необходимого диаметра.
3. В оба проделанных отверстия вставляются дюбели из пластика.
4. Светильник максимально плотно прижимается к поверхности потолка таким образом, чтобы винты, вкрученные в кронштейн, смогли войти в специально предназначенные для этого отверстия на люстре.
5. Фиксация в таком положении сохраняется за счет закручивания гаек в оба винта. Можно использовать различные декоративные варианты, чтобы не портить визуальную составляющую светильника.

Подобный метод крепежа с использованием планки подходит фактически для всех видов потолков, но в некоторых случаях имеются свои нюансы:

1. При наличии деревянных потолков или перекрытий, к которым осуществляется крепление, необходимо использовать для этого процесса специальную разновидность саморезов, предназначенную для работ по дереву.
2. При наличии потолочных поверхностей из гипсокартона, необходимо осуществлять монтаж кронштейна к несущему профилю или основанию потолка, состоящему из бетона. Для этого задействуются разновидности саморезов, предназначенные для использования при работе с металлом или бетоном.

Совсем малогабаритные источники света можно устанавливать непосредственно на поверхность. Для этого потребуется выполнение следующей последовательности действий:

1. Сделать разметку для проделывания отверстий на поверхности стены или потолка, в зависимости от того, где будет находиться светильник. Количество зависит от уже имеющихся отверстий на самой люстре.
2. При помощи перфоратора просверлить стену в местах разметки.
3. Вставить в отверстия пластиковые дюбель-гвозди.
4. Используя обычные саморезы закрепить светильник в выбранном месте.

Наращивание или удлинение проводов при подключении

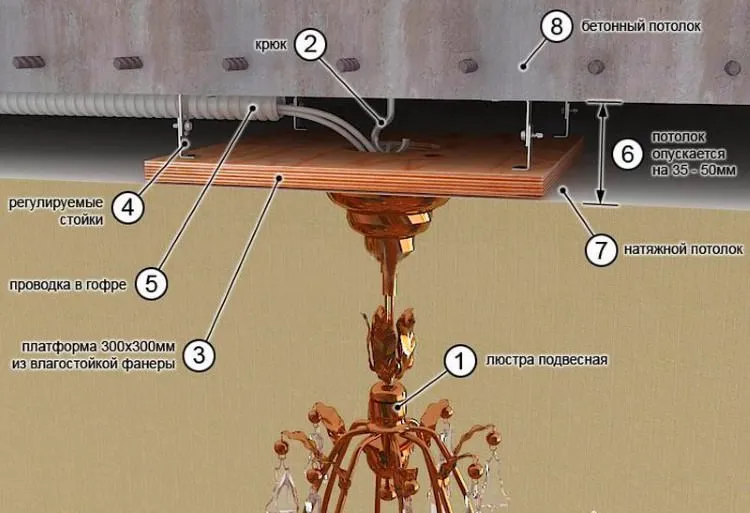

Наличие натяжных потолков несколько усложняет процесс подключения светильников. Связано это с тем, что они устанавливаются на 5-10 см. ниже, чем основной потолок, поэтому люстрам банально не хватает длины проводов для подсоединения к сети.

Для того, чтобы решить возникшую проблему, необходимо их нарастить, это осуществляется одним из следующих способов:

1. Установить клеммную колодку, в которой выполняется соединение. Такой вариант допустим, но этот метод является одним из наиболее ненадежных и недолговечных, поэтому по возможности от него рекомендуется отказаться.
2. Алюминиевые проводники можно соединить, придав их окончаниям форму колец. После этого берется винт типа М4, на который надевается гровер, две плоские шайбы и колечко от проводника, после чего собранная конструкция затягивается гайкой для надежной фиксации. Соединение потом закрывается изоляционной лентой или специальной защитной трубкой.
3. Медные проводники можно очень просто соединить при помощи паяльника.

Необходимо помнить, что все работы по удлинению и наращиванию проводников допускается проводить, только полностью обесточив их.

Сечение провода для подключения люстры

Сечение проводов – это тот вопрос, о котором можно фактически не задумываться при монтаже освещения. Связано это с тем, что даже в случаях, когда в светильнике имеется 5-6 лампочек на 100 Вт, которым требуется получение напряжения равного 220 В, максимальный ток потребления все равно не превысит 3 А.

С таким показателем справится даже самый обыкновенный проводник из меди, обладающий сечением 0,5 мм², а во всех домашних проводках они обладают гораздо более высоким значением, обычно не ниже 2,5 мм².

В отдельных случаях, когда имеются хоть какие-то сомнения и, кажется, что установленная люстра потребляет слишком много тока, то можно принять следующие меры, которые позволяет снизить этот показатель:

1. Вместо ламп накаливания установить светодиодные источники.
2. Вместо ламп накаливания установить люминесцентную разновидность.

Техника безопасности

Необходимо помнить, что самостоятельное подключение любой разновидности светильников подразумевает работу с высоким напряжением.

В связи с этим, нужно не забывать о простых мерах предосторожности и правилах безопасности:

1. Обесточить помещение, в котором будет происходить подключение люстры. При этом, одного нажатия клавиши выключателя недостаточно, потребуется отключить питание от проводов, идущих из потолочной поверхности. Для этого отключаются автоматы внутри щитка.
2. Проводники, скорее всего, придется тестировать, к этому процессу их необходимо подготовить, то есть разомкнуть, чтобы избежать случайного соприкосновения друг с другом.
3. Во время тестирования проводов, они должны быть обеспечены напряжением. После того, как данный процесс будет завершен, необходимо не забыть снова отключить питание, прежде чем переходить к каким-либо иным видам работ.
