Подключение проходных выключателей — подробная инструкция и схема подключения.

Проходной выключатель на самом деле представляет собой переключатель, который дает возможность управлять одним световым устройством из разных точек помещения. Подключение проходного выключателя является несколько сложным процессом, требующим тщательного подхода. Тем не менее, при внимательном следовании инструкции и соблюдении схемы, всё можно успешно осуществить.

Основные моменты того, как подсоединить выключатель

Выключатель проходной одноклавишный хоть визуально и похож на стандартную модель, которая используется в каждом доме, кардинально отличается от второй количеством контактов, поэтому при работе с ним нельзя руководствоваться такими же правилами.
Установка выключателя происходит с использованием специального трехжильного кабеля, можно использовать:

• кабель ВВГнг-Ls размерами 3*1,5;
• или же купить NYM с размером 3*1,5мм².

У проходного выключателя три клеммы, что позволяет ему переключать цепь с одного на другой контакт. Одна клема расположена сверху, две — снизу, поэтому его часто путают с двухклавишным, однако у этих устройств разная работа контактов. Например, если у проходного выключателя сделать замыкание одного контакта, то замыкание второго произойдет автоматически, у двухклавишного этот процесс не происходит.

Как подключить проходной выключатель

Для начала нужно верно установить выключатель в подрозетник, для этого необходимо:

• снять кнопку и корпус;
• определить какая из трех клемм общая, сделать это можно при помощи индикаторной розетки или найти, где изображена схема выключателя (в дорогостоящих качественных моделях она нарисована с обратной стороны устройства);
• на фазу общую требуется подключить фазу питания;
• на оставшиеся клеммы подсоединить два соответствующих провода;
• выключатель собрать и закрепить в подрозетник.

Этапы подсоединения второго выключателя:

• найти общую клемму;
• подключить к ней фазный провод, который непосредственно пойдет к осветительному устройству;
• на свободные клеммы требуется подключить оставшиеся свободные жилы.

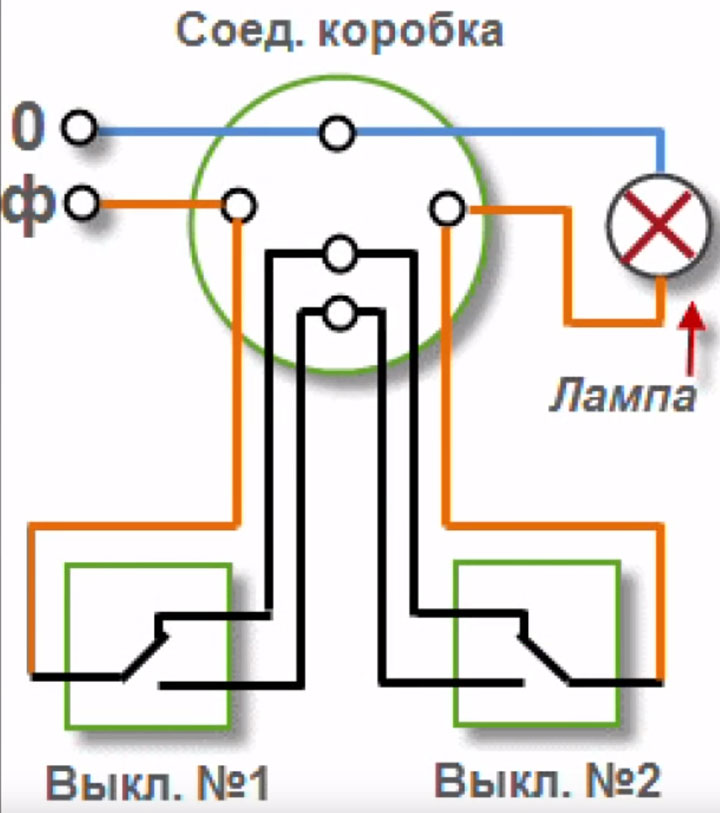

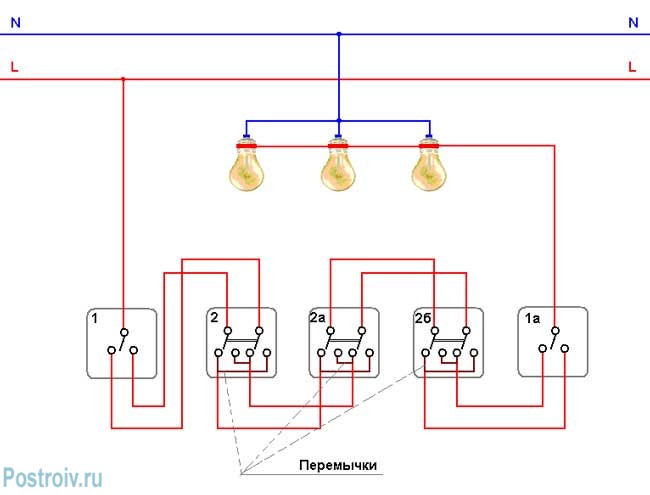

Схема подключения в таком случае выглядит следующим образом:

В распределительную коробку должны заходить 4-е кабеля, а именно:

• кабель на переключатель первый;
• кабель на выключатель клавишный второй;
• кабель, который будет идти на люстру или светильник;
• кабель питания от распределительного щитка.

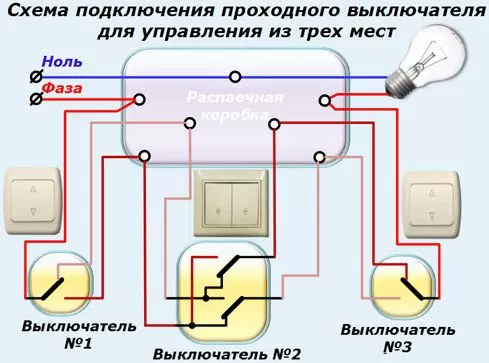

Проходной выключатель схема проводов:

В процессе соединения проводов можно ориентироваться на их цветовую палитру, чаще всего:

• белый или грязно-серый — фаза;
• синий или коричневый — ноль;
• зеленовато-желтый или черный — заземление.

Проходной выключатель как правильно соединять провода пошаговая инструкция:

• Соединить в один пучок ноль вводного автомата с нулем отходящим к источнику света, сделать это можно используя клеммы wago.
• Если устройство выключателя оснащено заземляющим проводом, то следующим шагом нужно соединить все жилы земли. Получившийся провод необходимо подключить к корпусу осветительного прибора.
• Оставшиеся провода собрать в один. То есть, на общей клемме переключателя первого фазу с вводного провода нужно соединить с такой же, но уходящей.
• При помощи отдельной клеммы wago пучок проводов от выключателя 2-го соединить с фазной жилой на освещение.
• Объединить второстепенные, они же отходящие, жилы с выключателями первым и вторым. Соединять можно в любой последовательности.
• Проверить работоспособность.
• Подводя итоги, важно отметить основные моменты:
• на общий проводник выключателя номер один должна приходить фаза с автомата;
• фаза с автомата должна выйти из общего проводника выключателя под номер два и пойти на лампочку;
• оставшиеся провода соединяются между собой в распределительной коробке.

Говоря о проводах ноль и фаза стоит отметить, что они подаются к лампочке напрямую.

Выбирайте проходные выключатели в разделе: «Розетки и выключатели»

Чем отличается проходной выключатель от переключателя?

Проходной выключатель и переключатель — это два разных типа выключателей, используемых для управления электрическим освещением или другими устройствами.

Проходной выключатель (также известен как «двойной выключатель») используется в комнатах, где требуется управление освещением с двух разных мест. Например, в комнате с двумя дверьми или в большой гостиной, где хотите управлять светом с двух концов комнаты. Проходной выключатель имеет два переключателя (обычно с одинаковой формой и цветом), которые могут быть установлены на разных стенах комнаты. Это позволяет управлять светом с любого конца комнаты, независимо от того, где находится человек.

Переключатель (или «одиночный выключатель») является самым распространенным типом выключателя, который используется для управления освещением в одной комнате или зоне. Он имеет один переключатель, который переключает свет между включенным и выключенным состоянием.

В отличие от переключателя, проходной выключатель имеет два переключателя и позволяет управлять светом с разных мест. Если у вас есть комната с двумя дверьми, то проходной выключатель будет более удобным, чем установка двух отдельных переключателей, так как он позволит включать и выключать свет с любого конца комнаты.
