Как подключить двойную розетку — схема поэтапного подключения с описанием основных правил монтажа к одному или двум проводам
При подключении электрических устройств к сети обычно используют розетки. Она состоит из корпусной части и основной, в которой находятся контактные элементы. Розетки могут быть одинарными, двойными или даже иметь несколько гнезд.
Розетки бывают, как одинарные, так и двойные или с несколькими гнездами. Сюда можно подключать одновременно два или более приборов, только в этом случае мощность также будет разделяться на две или более частей.
Плоскогубцы Deli Tools DL2108 205 мм

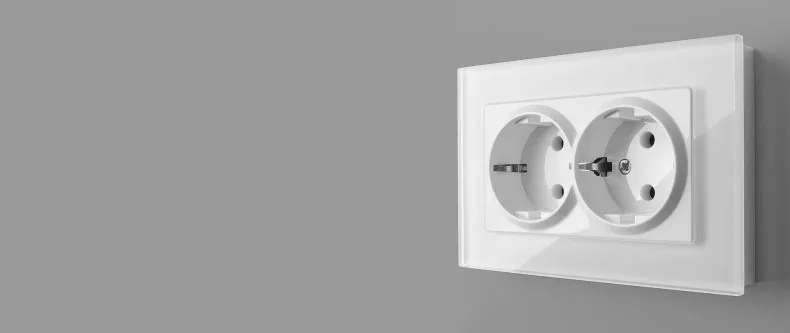

Как выбрать двойную розетку
При выборе необходимо основываться, исходя их предложенных классификаций, на собственных потребностях и решаемых задач.
По своим модификациям они могут быть:
- Закрытого типа со шторами, удобные, если в квартире есть дети;
- Открытыми;

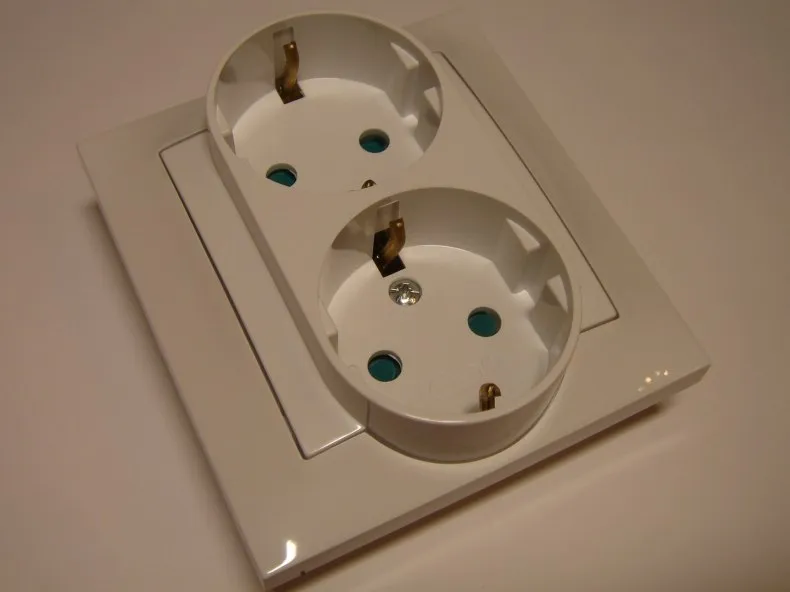

- Двойные розетки с заземлением, предназначенные для защиты от скачков напряжения;

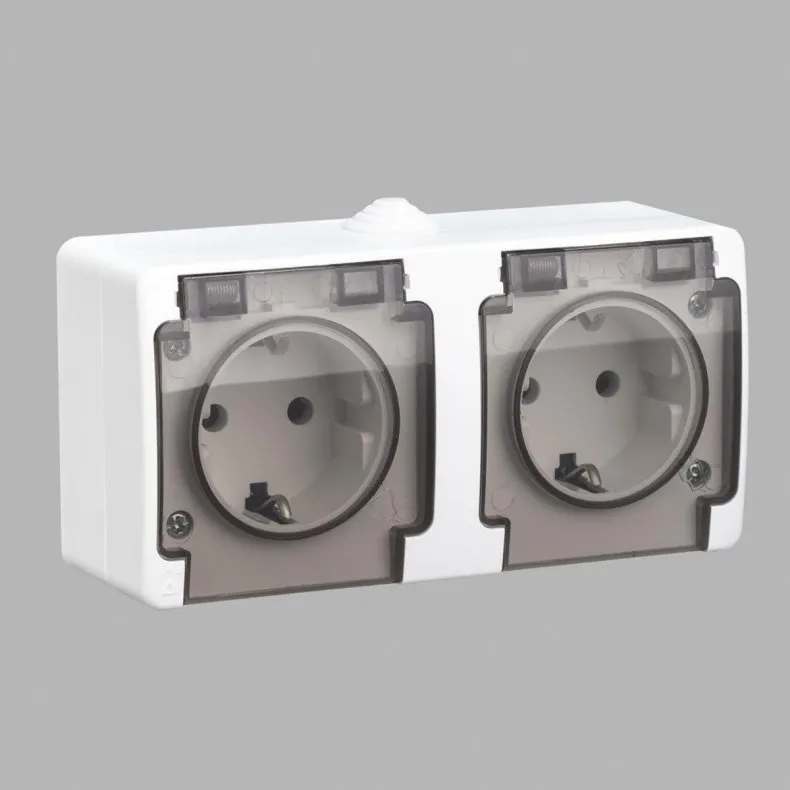

- С защитой от влаги, пыли и грязи.
Кроме того, изделия выпускаются в качестве:
- Стандартных вариантов;
- Внутренних двойных розеток;

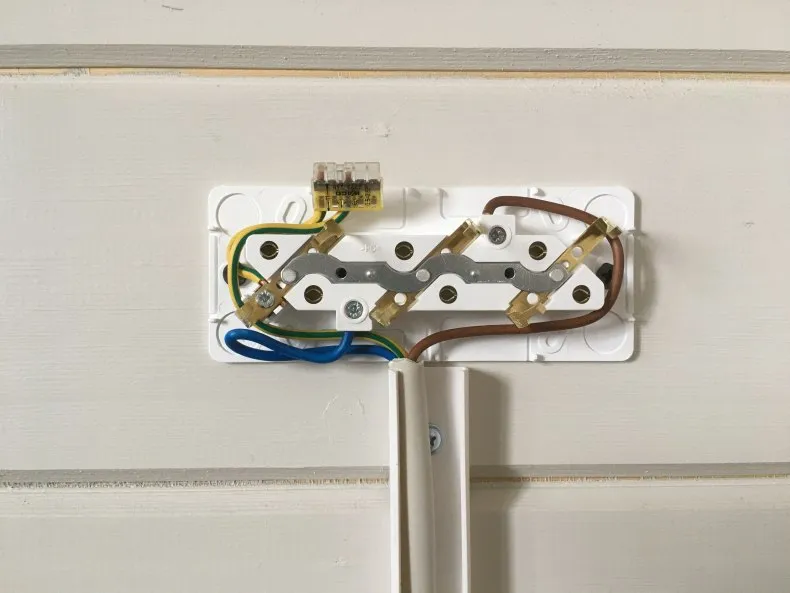

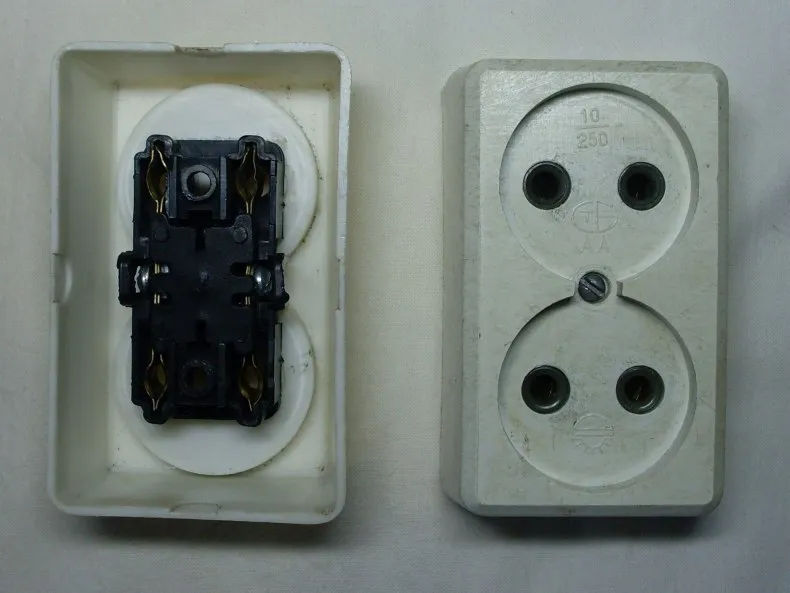

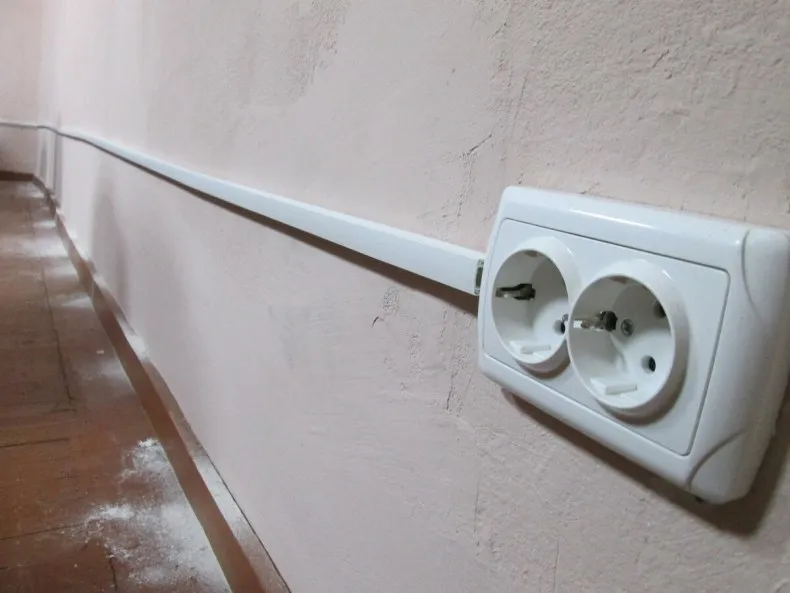

- Накладных или, так называемых двойных наружных розеток;
- Программируемых;
- Полярных и т.п.

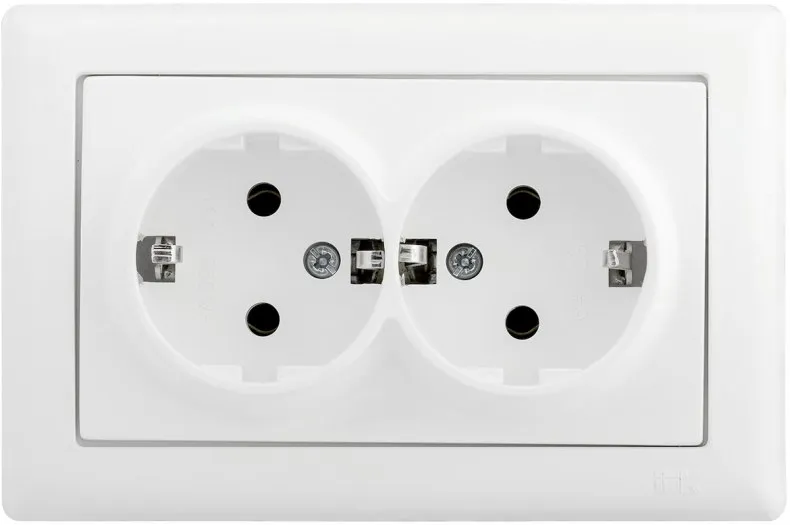

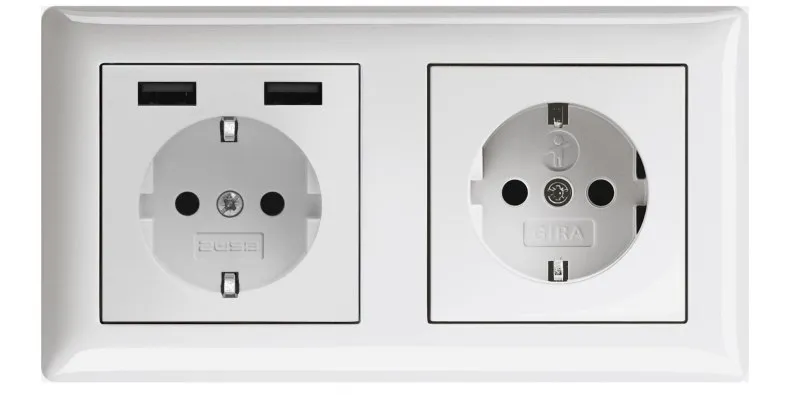

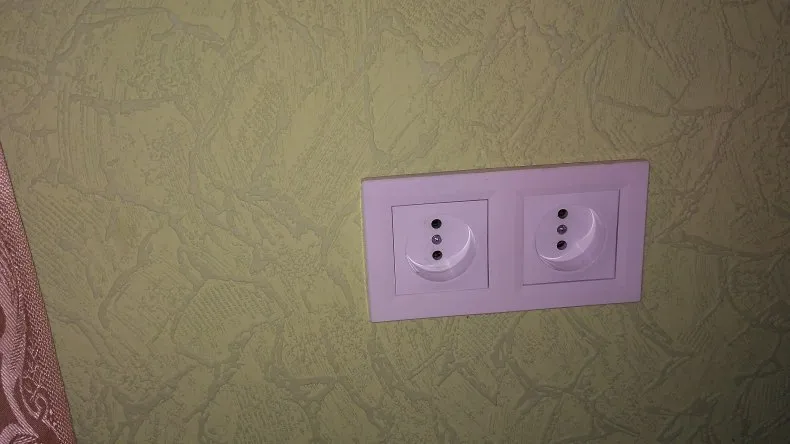

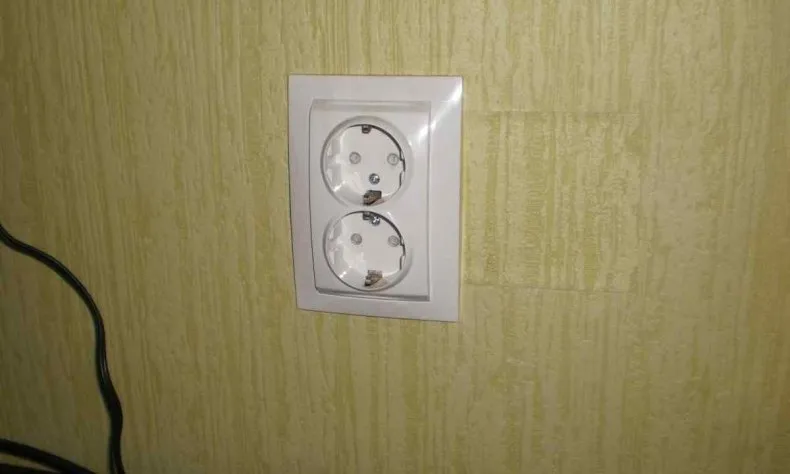

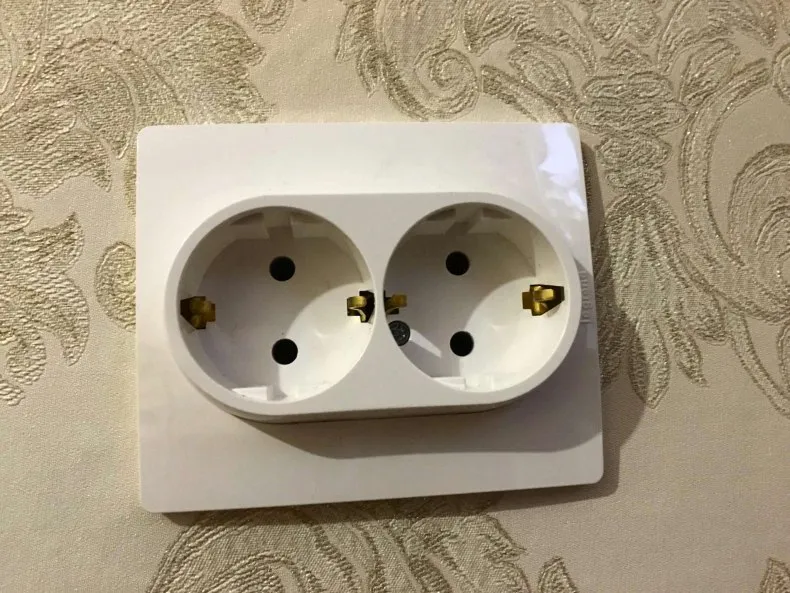

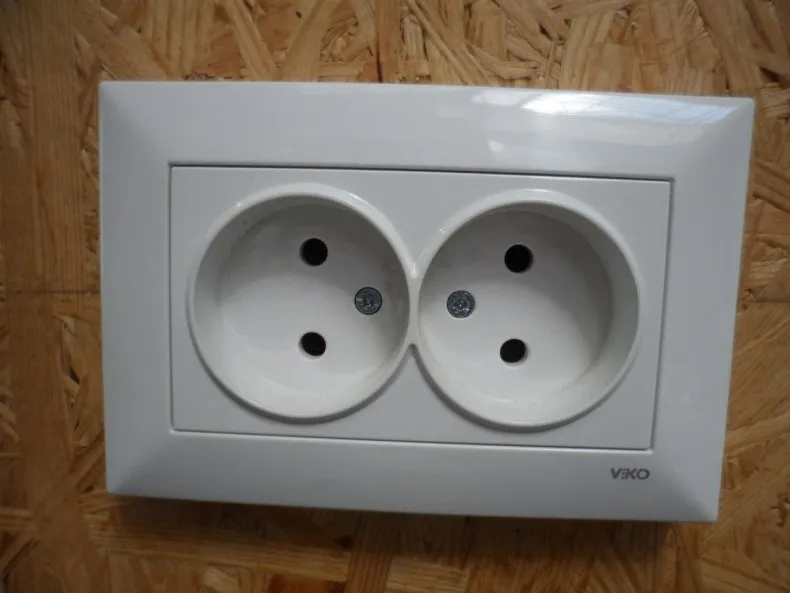

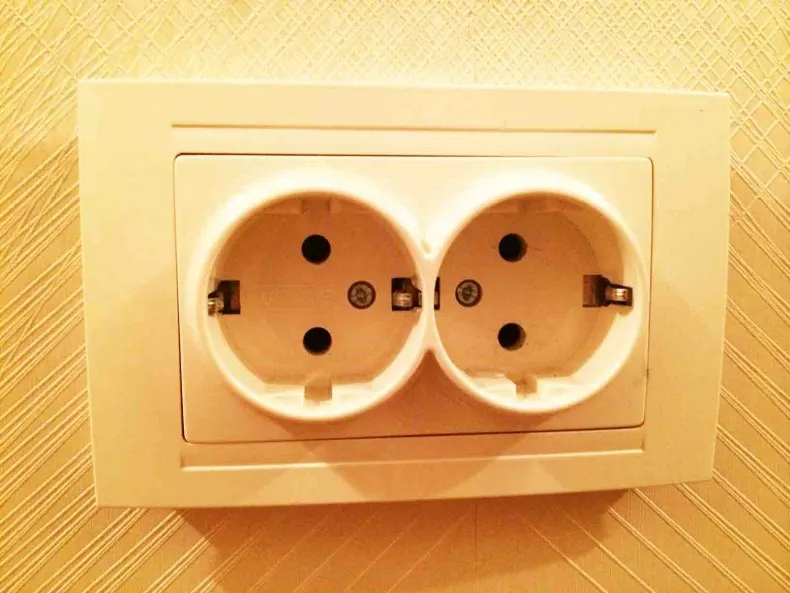

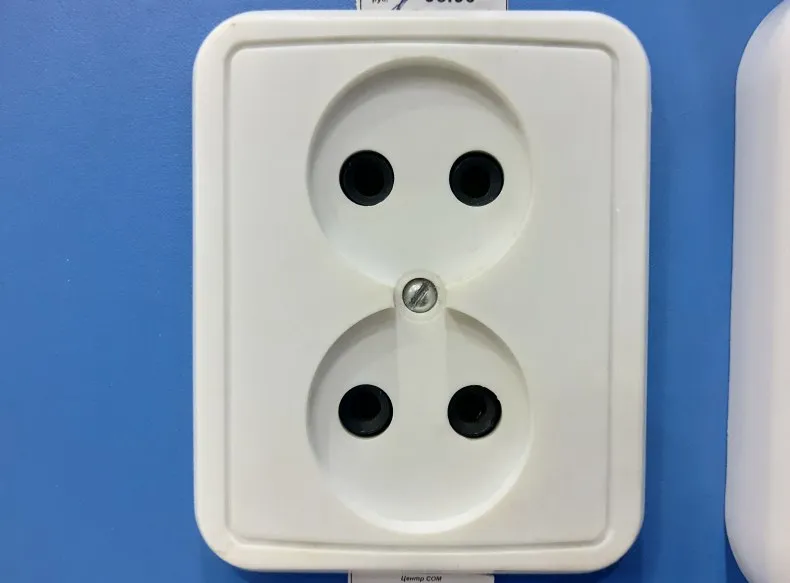

Можно ознакомиться с внешним видом по разнообразным фото двойной розетки.
Тестер STEKKER TST1000-1 напряжения контактный/бесконтактный до1000V, желтый
Монтаж двойной розетки (пошаговая инструкция)

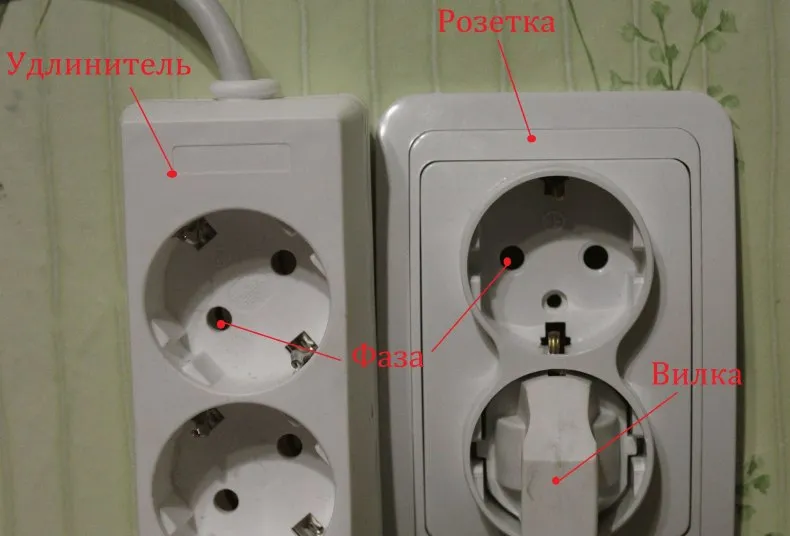

Монтирование таких изделий связано с первоначальным определением ноля и фазы. На это указывают признаки монтировки. Цвета для фазы – красный, коричневый, белый или черный. Заземление обозначается желтовато-зеленым оттенком. Ноль может быть либо синим, либо белым с синеватым.
- Если проводить монтаж двойных розеток своими руками, то стоит дополнительно сделать проверку для определения фазы и нуля.

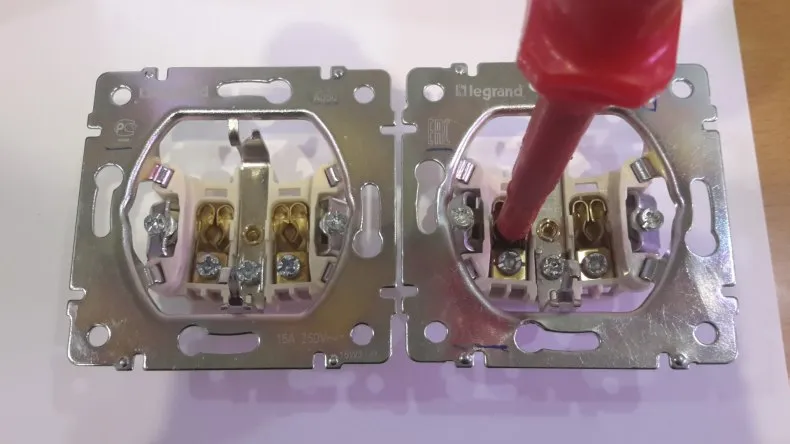

- Предварительно одев прорезиненные перчатки, к проводам поочередно приложить тестер-отвертку. Лампочка должна загораться там, где проходит фаза.
- Затем обесточивается вся проводка и отвертка прикладывается еще раз, чтобы убедится в том, что напряжение отсутствует.

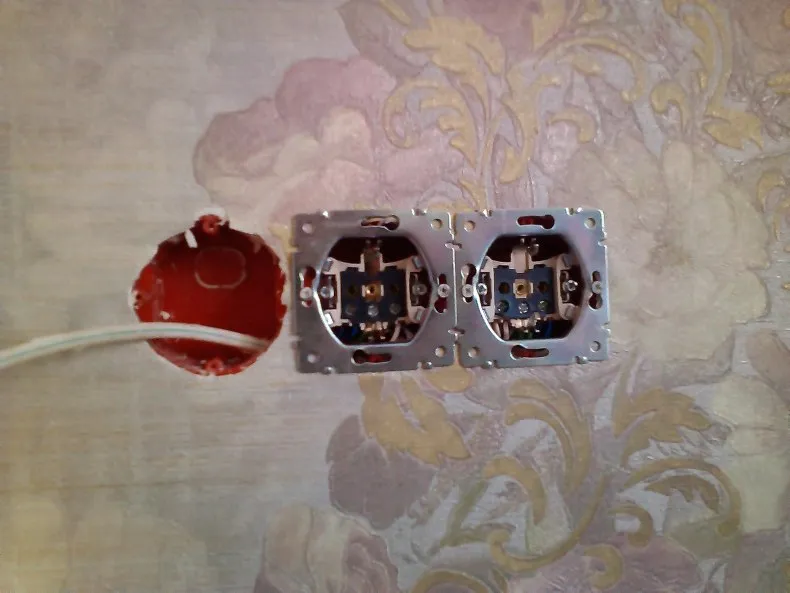

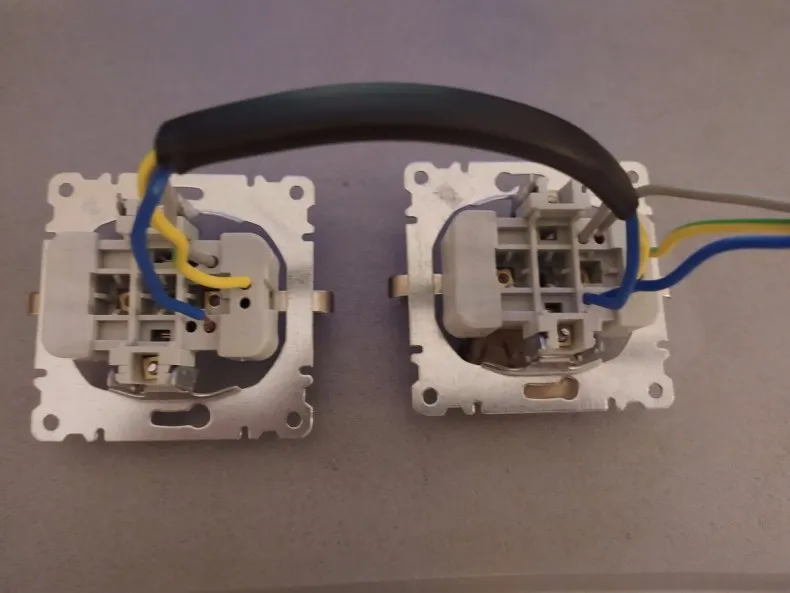

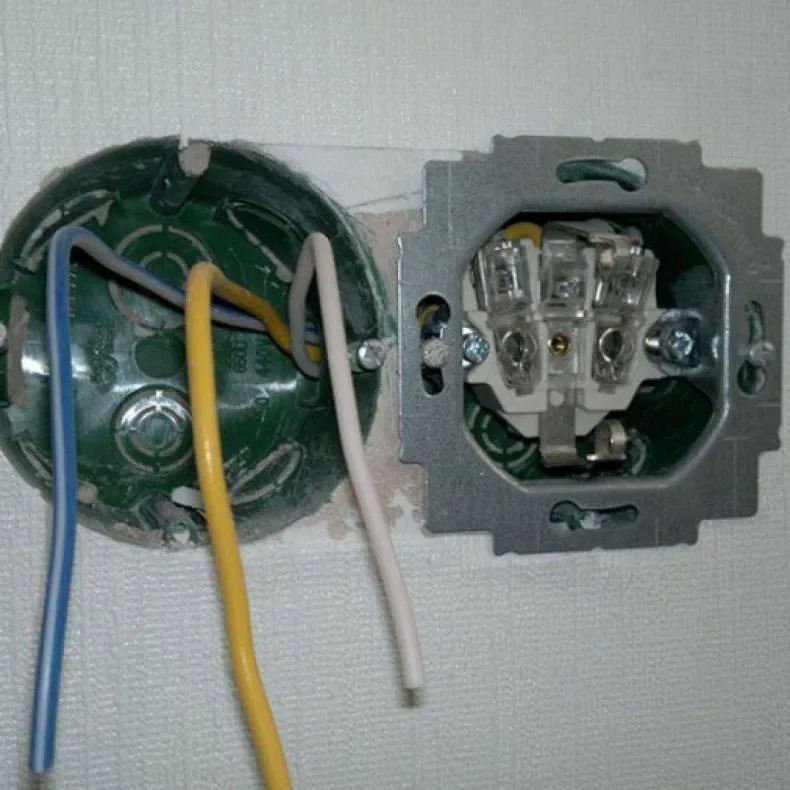

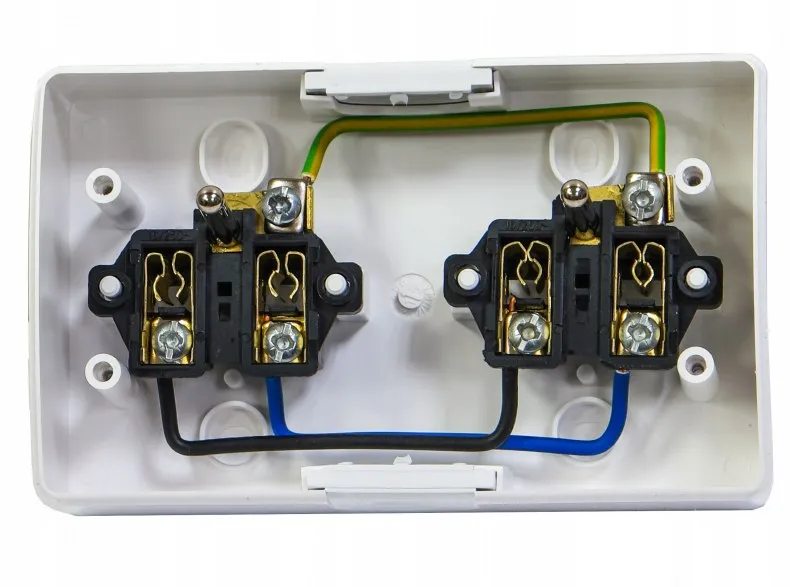

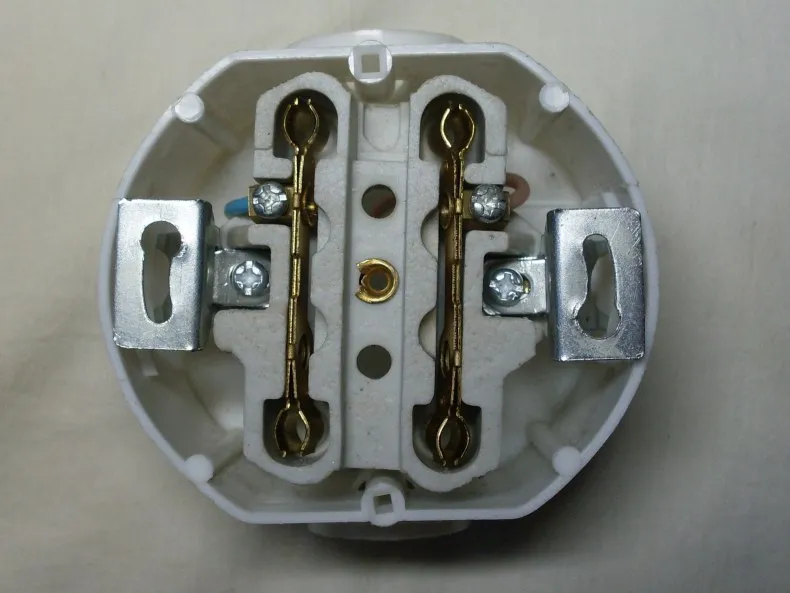

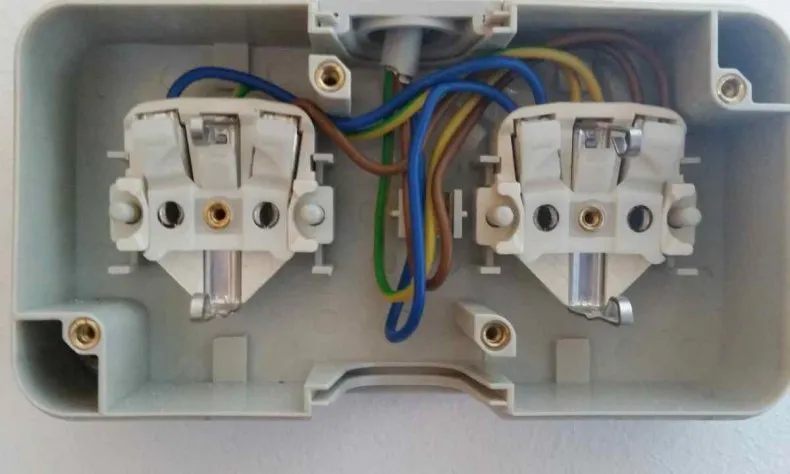

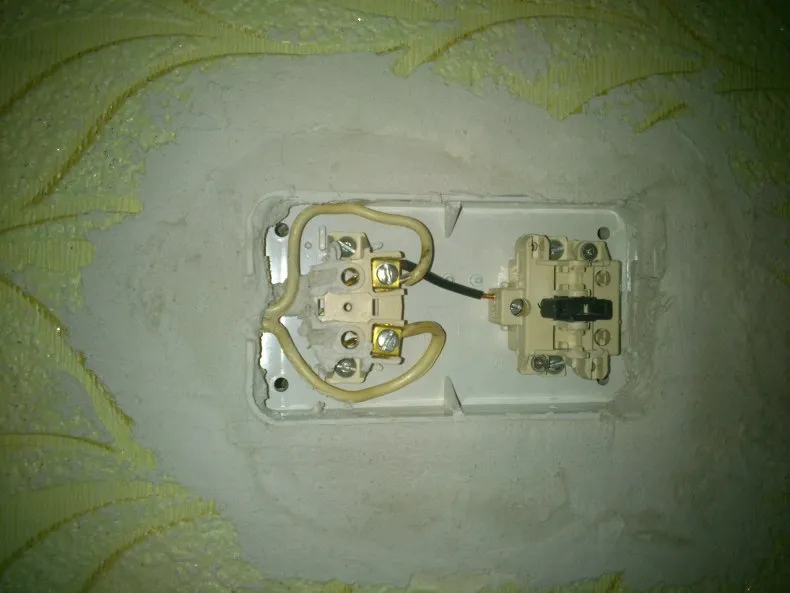

Монтаж двойных розеток с одним подрозетником отличается от одинарной тем, что две клеммы разводятся в «стакане», где есть одно монтажный проводной отдел.
Установка проводится следующим образом:
- Кабель с заземлением подсоединяется к верхней клемме или центральной так, чтобы фаза находилась с правой стороны, а ноль шел с левой.
- Кабель должен соответствовать основной проводке. Два подрозетника потребуют дополнительного стенного отверстия по выполненной разметке.
Плоскогубцы Deli Tools DL2108 205 мм

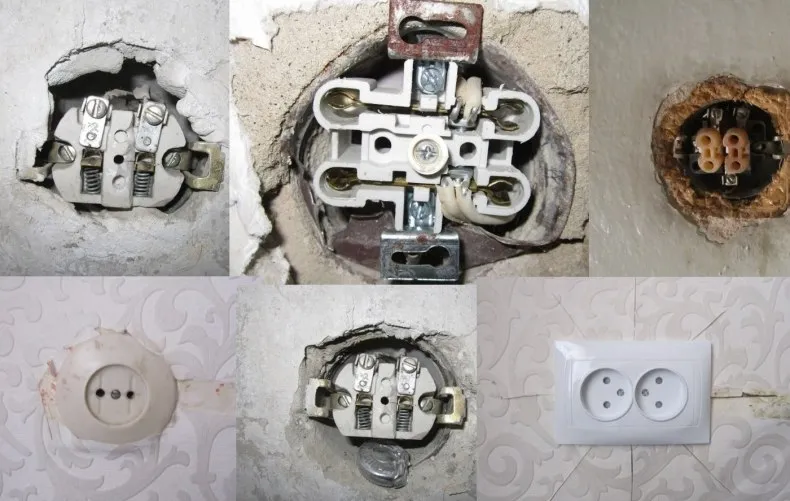

Демонтажные работы

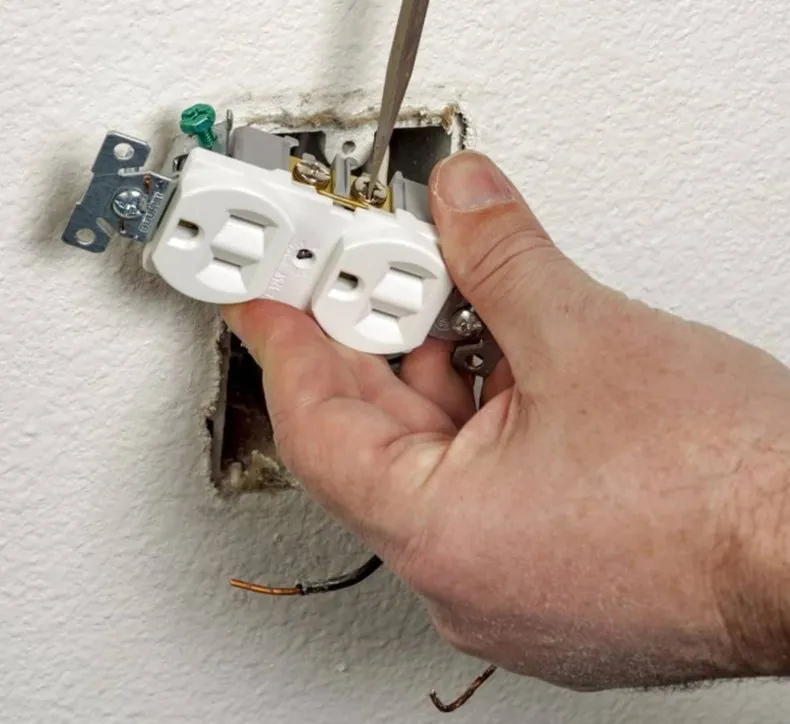

Выполняются после полного отключения электричества. Непригодную розетку удаляют следующим образом:

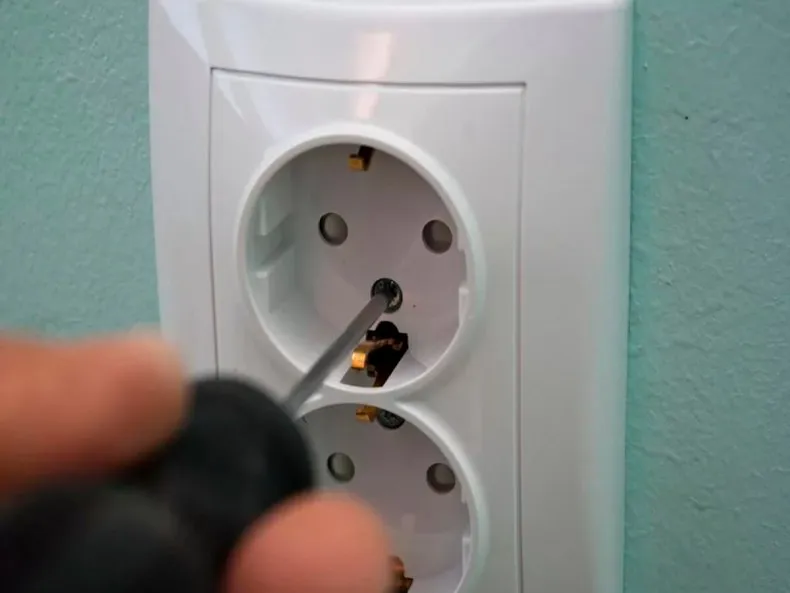

- Винты крепления выкручиваются;
- Крышка от устаревшего изделия снимается;
- Провода надо открутить, а лапки с фиксацией вынуть.

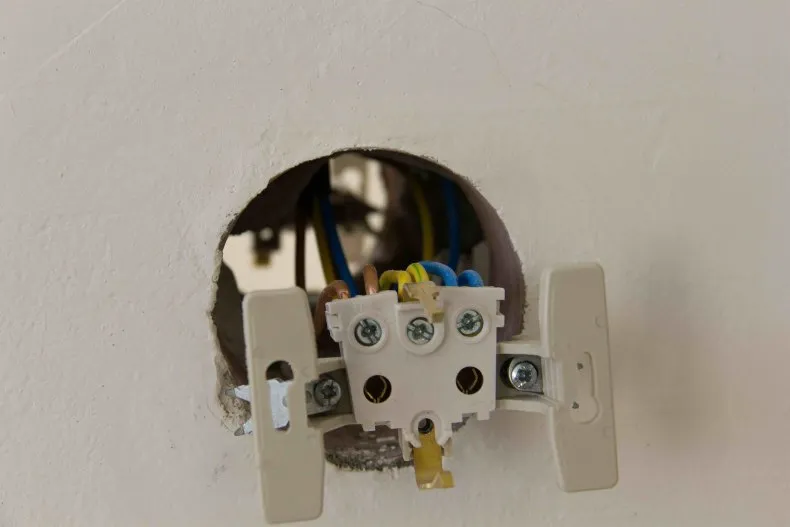

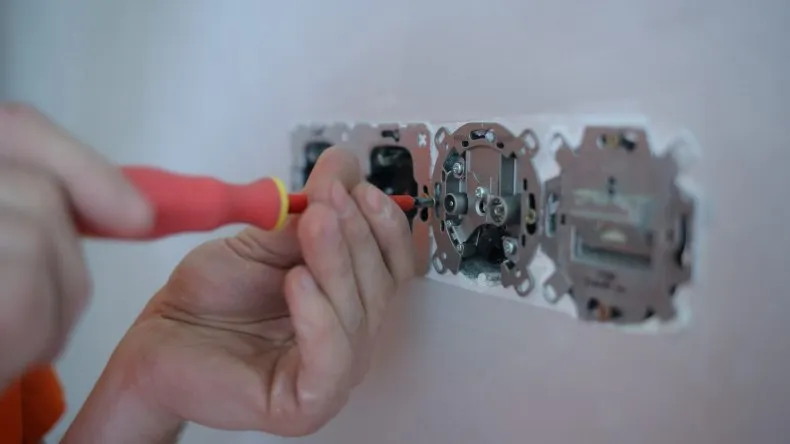

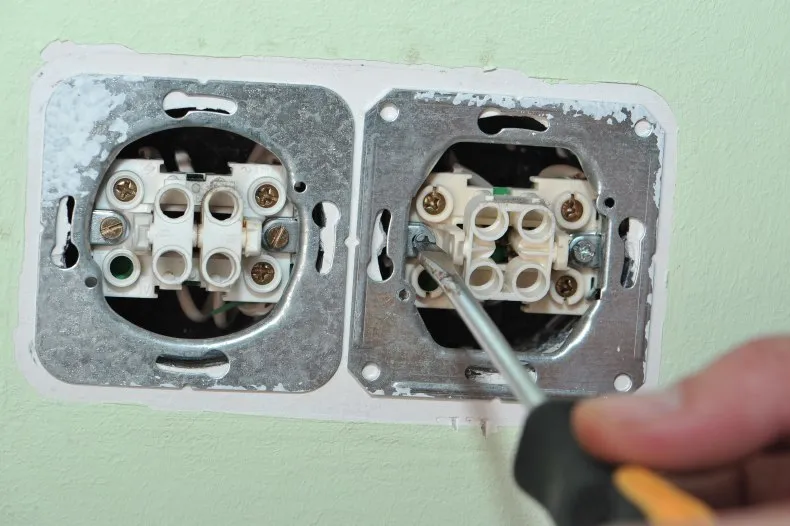

Монтажные работы

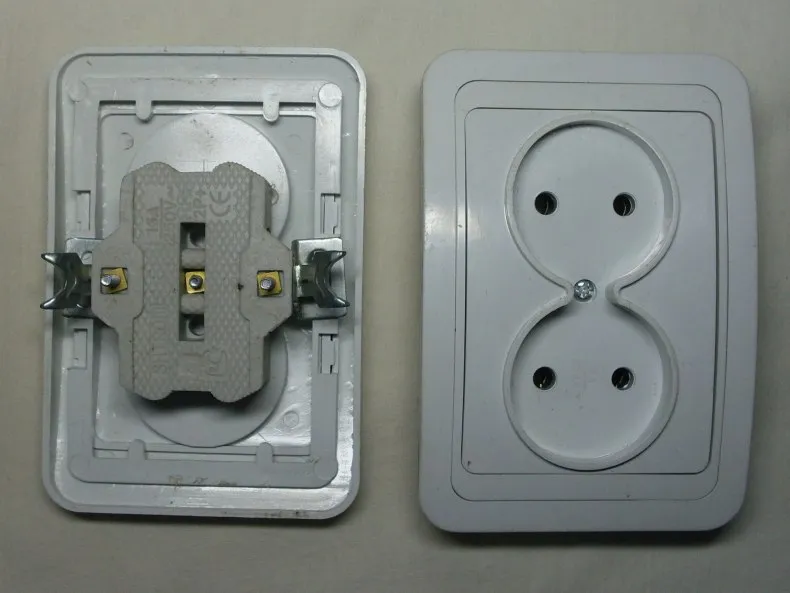

У новой розетки:
- Передняя панель откручивается;
- Убедиться в качестве, то есть нормальном состоянии подрозетника и четкости его фиксации;

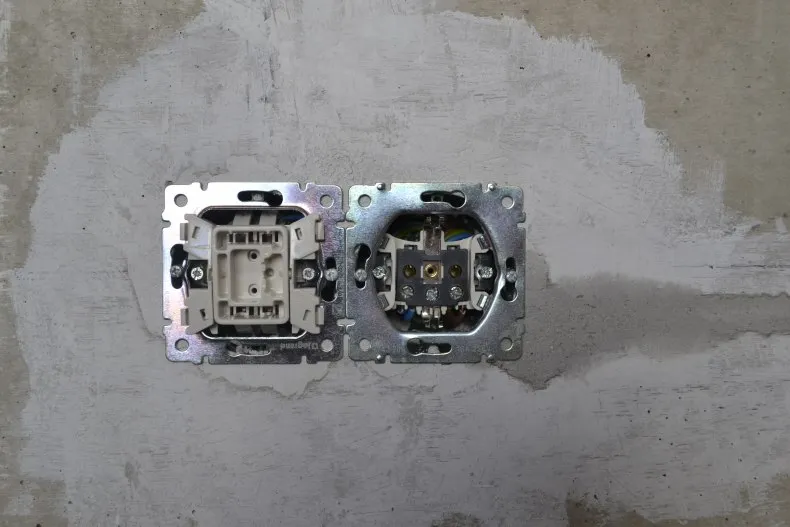

- Прикрепить его к стенке при помощи боковых держателей или просто шурупов;
- Учитывая, что во время работы крепления могут ослабевать, следует дополнительно замазать его алебастром. Для этого необходимо подготовить раствор. Берется, к примеру, использованная банка из под консервов. Туда засыпается алебастр (достаточного одного стакана). Воду надо добавлять до тех пор, пока не получится густота сметанной массы. Перемешивают ее настолько быстро, что гипс не может застыть, и накладывают на поверхность;

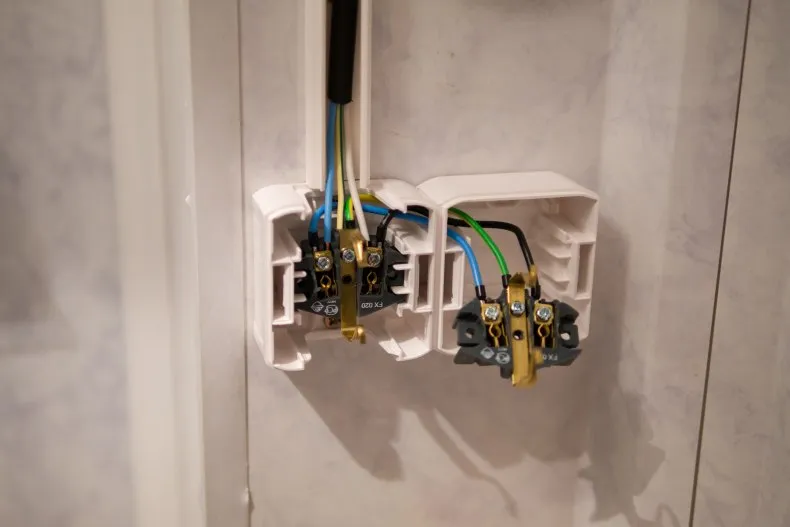

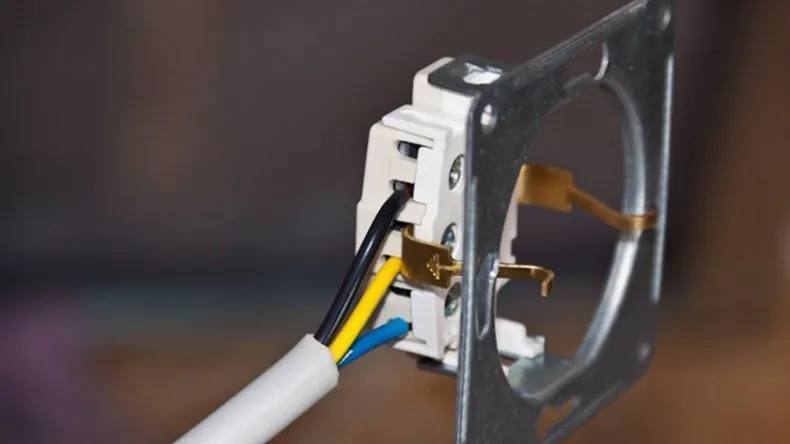

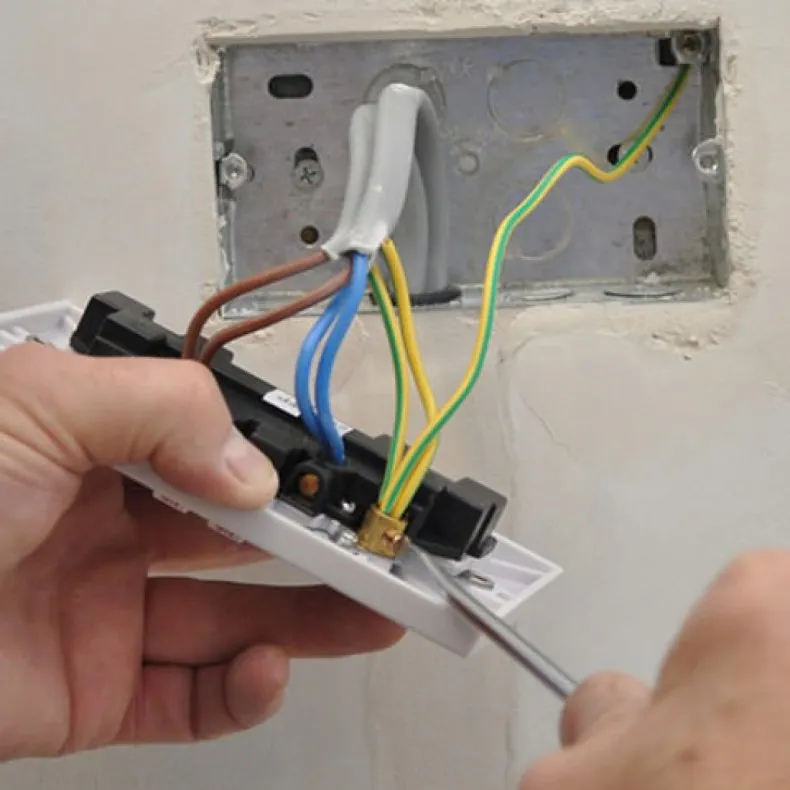

- Для подготовки к подключению кабель раскрывается с удалением изоляции в пределах одного сантиметра;

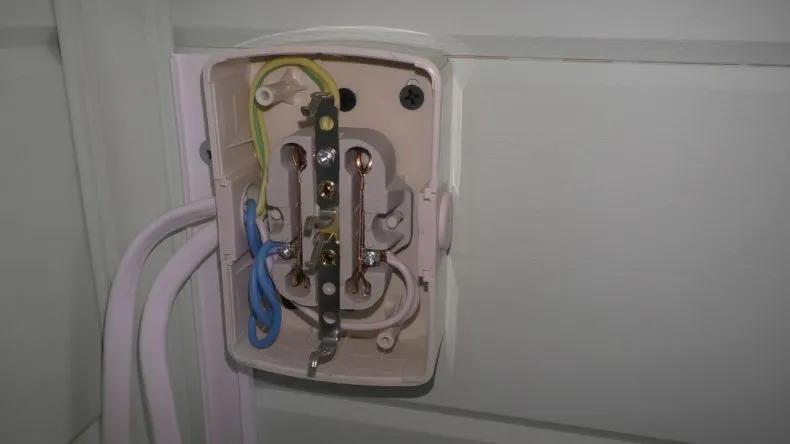

- Выделяется заземление, ноль и фаза в четкой последовательности;

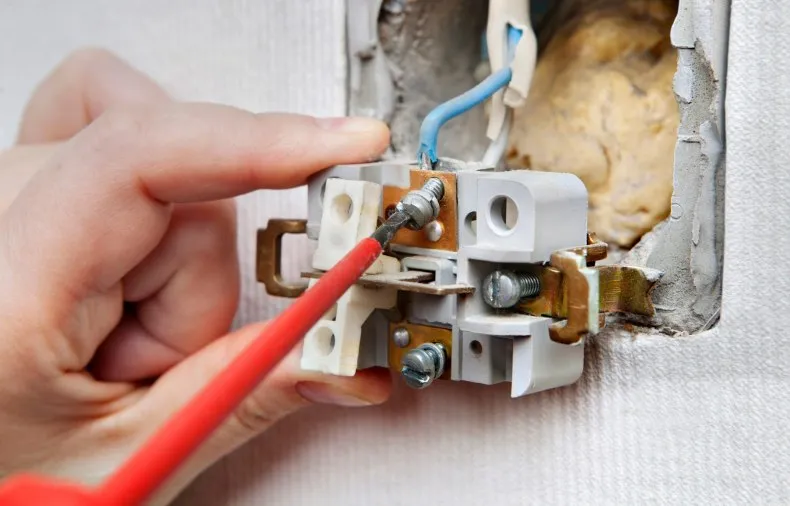

- Болтики, которыми будут крепиться провода, ослабляются;
- Розеточные провода вставляются в контакты;
- Болты закручиваются и затягиваются;
- Там, где в изделии есть указание на заземление, подключается кабель.
Для установки понадобится максимально тщательно уложить в стакане провода, чтобы избежать негативных последствий, которые могут быть выражены в виде в повреждении изоляции или нарушении эксплуатации. Для этого свертка должна не иметь сильно выраженных изгибов, и находиться не сразу за болтами.
Когда работа завершена, то розетка задвигается глубже, и прикручивается либо при помощи саморезов, либо крепежных лап. Ей придается нормальное положение, определяемое уровнем, после чего установочная коробка должна быть соединена с суппортом. Декоративная накладка завершает сборку.
Плоскогубцы Deli Tools DL2108 205 мм
Если говорить о популярности таких розеток, то это в большинстве случаев связано с косметическим ремонтом. При капитальном ремонте их чаще всего не ставят. Такая закономерность основана на особенностях изделия.
Его положительными характеристиками считается:
- Стоимостной эквивалент, который обоснован тем, что двойная розетка обойдется раза в полтора меньше, чем пара с ординарным входом;
- Компактные размеры, которые позволяют иметь один подрозетник вместо двух;
- Увеличение скорости установки, так как одну розетку смонтировать получится вдвое быстрее, чем парочку одиночных.
Монтёрский нож КВТ НМ-02 57597
К отрицательным моментам относят:
- Заниженную пропускную характеристику, когда два мощных прибора будут не в состоянии питаться от одной розетки;
- Низкая цена может быть только в случае, когда заходит речь о покупке простой розетки китайского производства. При покупке розеток известных фирм, стоимость будет практически идентичной;
- Чаще на практике происходит выпадание из подразетников. Это связано с тем, что идет нагрузка вдвойне с рычагом в центральной части. Ослабевающие с течением времени элементы крепления, не могут сдержать ее на месте. Она может неожиданно выпасть с целым комом проводов, которые оголены при этом.
Конечно, лучше всего, планируя проведение капремонта, как можно точнее определиться с количеством необходимых мест, куда должны устанавливаться впоследствии розетки.
Тогда на всех стенах, во всех помещениях будет достаточное количество более надежных и практичных ординарных розеток. Не придется позднее заново передумывать «по ходу» и переделывать их на двойные модели.
Но, к сожалению, такой вариант во многих случаях остается идеальным, а полностью переделать снова проводку в полном объеме не выгодно и хлопотно. В этом случае оптимальным выходом из ситуации становятся качественный выбор и правильных монтаж, именно двойных розеток.
Клещи для снятия изоляции (стриппер) DEKO DKWS01

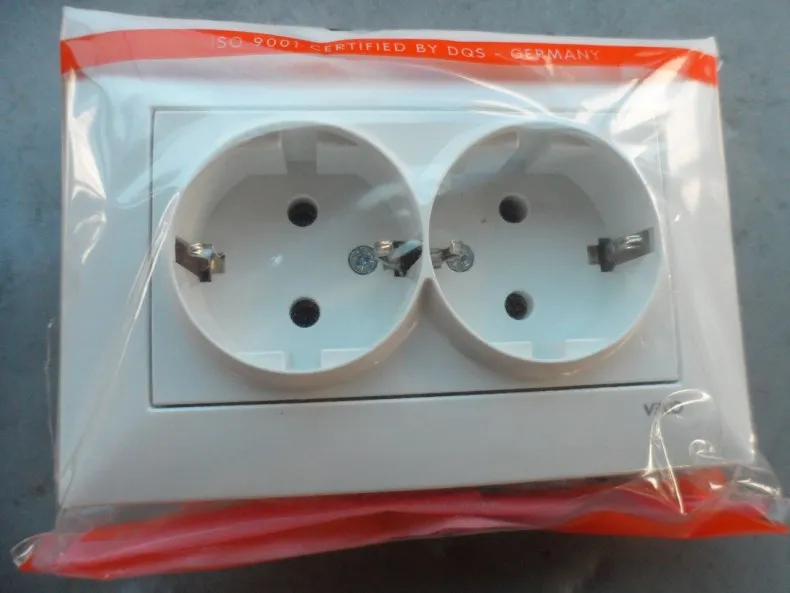

Фото лучших производителей розеток
Где должны быть розетки на кухне?
Розетки на кухне должны располагаться в удобных местах, чтобы вы могли легко использовать электронику и приборы, которые вы используете на кухне. Некоторые из наиболее часто используемых розеток на кухне включают:
-
Розетку для микроволновой печи: розетка должна быть установлена в удобном месте, чтобы вы могли легко достучаться до нее при использовании микроволновой печи.
-
Розетка для плиты: розетка должна быть установлена рядом с плитой, чтобы вы могли легко использовать ее.
-
Розетка для холодильника: розетка должна быть установлена рядом с холодильником, чтобы вы могли легко подключить его к электросети.
-
Розетка для посудомоечной машины: розетка должна быть установлена рядом с посудомоечной м
ашиной, чтобы вы могли легко подключить ее к электросети.
- Розетка для кофемашины или чайника: розетка должна быть установлена в удобном месте, чтобы вы могли легко использовать эти приборы.
Важно обеспечить, что розетки на кухне установлены в безопасных местах и соответствуют стандартам электросети. Если у вас есть какие-либо сомнения или вопросы, лучше обратиться к квалифицированному электрику.
