Подключение двойной наружной розетки: варианты с заземлением и без него (видеоуроки, фотографии и схемы)
Как осуществить подключение двойной наружной розетки без необходимости замены стакана или части проводки? Несмотря на видимую сложность, монтаж выполняется быстро с использованием самых базовых инструментов.
Что из себя представляет двойная розетка?

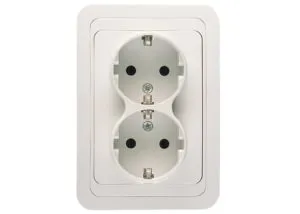

Двойная розетка представляет собой устройство в виде пластикового корпуса разного дизайна с рабочей частью. Внутри корпуса находятся все клеммы, пружины для вилки, контакты, заземляющие элементы, позволяющие снять напряжение с приборов, обезопасить их использование. Современные розетки выпускаются следующих типов:
- французские с третьим дополнительным штырьком,
- американские, имеющие боковые прорези,
- розетка-двойная с крышкой для установки на улице или в помещении с высоким уровнем влажности,
- немецкие с заземляющими контактами (распространенные на территории России).
Корпус с лицевой стороны по центру имеет два углубления с отверстиями под штыри вилки. У одинарной розетки углубление предусмотрено одно, у тройной их 3. По бокам углубления идут выступы в виде металлических пластинок, с обратной стороны рабочие элементы. Розетка двухместная может быть установлена самостоятельно. Монтаж электрофурнитуры лучше планировать во время ремонта, чтобы розетку можно было слегка утопить в стене, используя подрозетник, т. е. сделать ее «скрытой». Если замена требуется после ремонта, то можно выбрать специальные компактные модели удобные в эксплуатации.
Подключение двойной розетки не очень сложное, для установки используется пластиковый стакан, сама конструкция крепится болтами. Предварительно розетку надо разобрать, первой крепят рамку с рабочим механизмом, используя установленный ранее подрозетник. Сверху конструкцию будет закрывать декоративная накладная крышка. Перед началом работ необходимо обесточить квартиру и позаботиться о собственной безопасности.
Как сделать заземление?
Что делать, если в доме нет заземления? Решить этот вопрос можно следующими способами:
- Рамку контура заземления, состоящую из 3-4 металлических уголков, следует закопать в грунт около дома. Для проведения разводки применяют медный провод сечением 1,5 м², в многоквартирных домах следует отдельно протягивать кабель к заземляющим щиткам. Витая медная пара от этого щитка будет тянуться в квартиру. Для дачного загородного строения провод придется протягивать непосредственно от рамки контура.
- Второй метод безопаснее, он заключается в занулении проводки. Через распределительный щиток надо подключить проводник по нулевому кабелю и болту, после чего провод завести в дом.
Подготовительные работы
Чтобы розетка 220В была поставлена правильно, необходим ряд подготовительных работ. Для закрытой или открытой проводки он схожий, отличия только в нескольких этапах. Для работы потребуется набор следующих инструментов:
- отвертка (лучше брать отвертку-индикатор для проверки отсутствия напряжения в сети),
- подрозетник (если его нет или он нуждается в замене),
- кабель для подключения (если необходима полная установка, а не замена старой розетки на новую),
- перфоратор (также необходим для полного монтажа оборудования),
- выбранная двухгнездная розетка,
- нож со сменными лезвиями,
- саморезы,
- мультиметр,
- кусачки с изолированными рукоятками.
Работы выполняются в следующей последовательности:
- Выбирается точка для открытой проводки (или закрытой), необходимо соблюдать принятые сегодня правила монтажа подобного электрооборудования. Нельзя ставить розетки непосредственно у пола, соблюдать расстояния от нагревательных приборов, газовой плиты.
- Отключается подача электроэнергии на вводном щитке в квартиру, обязательно проверяется отсутствие напряжения при помощи мультиметра или индикаторной отвертки. Это обязательное условие, необходимое для соблюдения мер безопасности.
- Демонтируется старая розетка, оставляются выходы проводов, достаточные для нового подключения. Для этого надо снять наружную декоративную крышку, отжать лапки, вытянуть рабочую часть и осторожно отсоединить проводку.
- Торчащие из подрозетника (если он есть) провода надо зачистить, сняв примерно 20 см изоляционного слоя, затем снова заправить в подрозетник.
Последовательность монтажа двойной розетки
Еще до установки надо учесть, где будет ставиться оборудование. Например, двойная наружная розетка приобретается только со специальной защитной крышкой, которая предохраняет от попадания влаги, мусора или пыли. После ряда подготовительных работ надо разобрать корпус, сняв декоративную часть и рабочую (накладная лицевая крышка крепится в последнюю очередь). Для этого следует раскрутить винты, убрать лицевую часть, оставив рабочую рамку. При помощи острого ножа провода оголяются на 20 см (или разрезается двойная изоляционная оболочка).
Далее выполняется подключение двух розеток, для первой необходимо 6 проводов, а для второй можно использовать шлейф, в составе которого есть 3 основных кабеля.
Схема работы будет такая: первая розетка принимает передаваемое напряжение, после чего по шлейфу дает его второй, параллельно установленной.
Винты затягиваются отверткой, проверяется ровность установки рабочей части. Следующим этапом является установка декоративной накладки, которая защелкивается на специальные лапки. Электричество подключается, проверяется работоспособность оборудования и уровень напряжения.
Двойная с заземлением розетка отличается от одинарной использованием специального шлейфа. Это обеспечивает параллельное подключение проводов и должную работу розетки.
Где должны быть розетки на кухне?
Розетки на кухне должны располагаться в удобных местах, чтобы вы могли легко использовать электронику и приборы, которые вы используете на кухне. Некоторые из наиболее часто используемых розеток на кухне включают:
-
Розетку для микроволновой печи: розетка должна быть установлена в удобном месте, чтобы вы могли легко достучаться до нее при использовании микроволновой печи.
-
Розетка для плиты: розетка должна быть установлена рядом с плитой, чтобы вы могли легко использовать ее.
-
Розетка для холодильника: розетка должна быть установлена рядом с холодильником, чтобы вы могли легко подключить его к электросети.
-
Розетка для посудомоечной машины: розетка должна быть установлена рядом с посудомоечной м
ашиной, чтобы вы могли легко подключить ее к электросети.
- Розетка для кофемашины или чайника: розетка должна быть установлена в удобном месте, чтобы вы могли легко использовать эти приборы.
Важно обеспечить, что розетки на кухне установлены в безопасных местах и соответствуют стандартам электросети. Если у вас есть какие-либо сомнения или вопросы, лучше обратиться к квалифицированному электрику.
