У всех домашних электрических устройств есть общий компонент – штепсельная вилка. Она необходима для подачи электроэнергии от сети 220В к прибору. В случае её поломки возникает вопрос «как подсоединить вилку к проводу».

• Какие бывают вилки
• Устройство
  • Неразборные вилки
  • Разборные вилки с заземлением
  • Разборная C1-B
  • Разборная C6
• Типичные неисправности электровилок и методы их устранения
• Правильная замена штепселя
  • Штепсель C1-B
  • Штепсель C6
  • С5 или C6 при помощи наращивания провода
• Сравнение литых и разборных штепселей
• Особенности замены
  • Вилки европейского образца
  • Вилки советского образца
• Ремонт вилки газонокосилки
• Как включить неподходящую вилку в обычную розетку
  • IEC 60906-1
  • BS 1363
• Сборка вилки с заземлением
• Частые ошибки при сборке
• Советы от опытных мастеров

Какие бывают вилки

Перед заменой штепселя необходимо выяснить его разновидность. Есть устройства, в которых допустимо применять только вилки с заземлением. Например, стиральные машины, микроволновые печи, утюги. В других аппаратах подойдет простой штепсель без третьего контакта.

В зависимости от строения, максимального тока и наличия заземления, вилки условно подразделяются на следующие виды:

• разборные модели;
• неразборные;
• с заземлением;
• без заземления;
• обычные;
• соответствующие евростандарту.

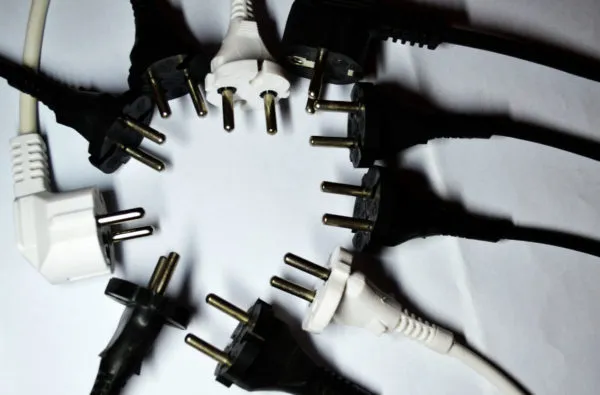

Виды электрических вилок

Устройство

Большинство штепселей обладают стандартной конструкцией. Они состоят из диэлектрического корпуса и металлических штырей. В современных моделях, соответствующих евростандарту, предусмотрен дополнительный заземляющий контакт. Подобные модели обычно обладают неразборным корпусом. Вилки советского образца, как правило, разборные. Однако у них отсутствует заземление. Это резко сужает список устройств, на которых их можно использовать.

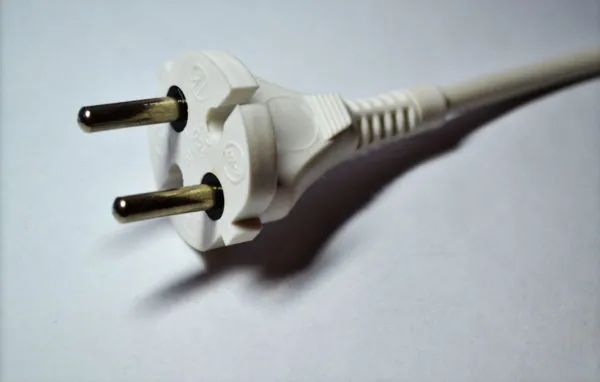

Неразборные вилки

Неразборные модели выполняются посредством литьевой технологии. Их часто можно встретить на удлинителях. При изготовлении к проводящим штырям подключается электрический кабель. Затем полученная конструкция заливается жидкой пластиковой массой. Иногда используются резиноподобные гибкие составы.

В результате образуется монолитная конструкция. Она полностью герметична, поэтому ей не страшна влажная среда. Такой штепсель не получится разобрать, чтобы потом им можно было пользоваться.

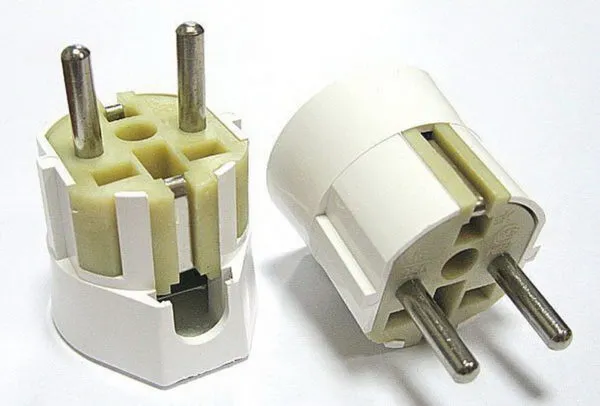

Разборные вилки с заземлением

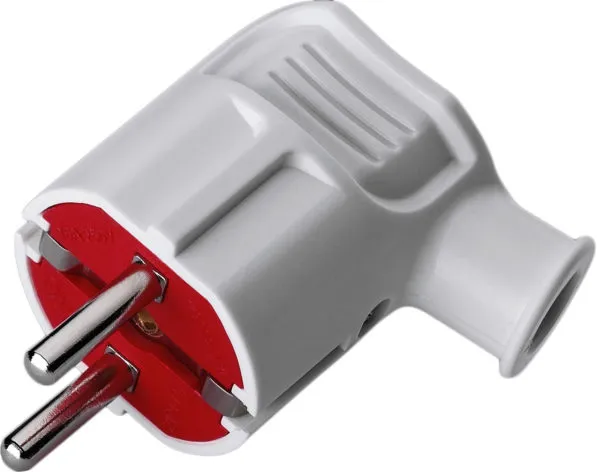

Разборные вилки с третьим заземляющим контактом доступны практически в любом магазине электротоваров. Они соответствуют европейским требованиям безопасности и допускают подключение заземляющего провода.

Эти штепсели продаются в собранном виде. Ориентировочная цена составляет 100-200 рублей. Они универсальны. Их можно устанавливать на любую бытовую технику. Часто эти модели обладают кольцом для пальца, позволяющим удобно извлекать их из розеток.

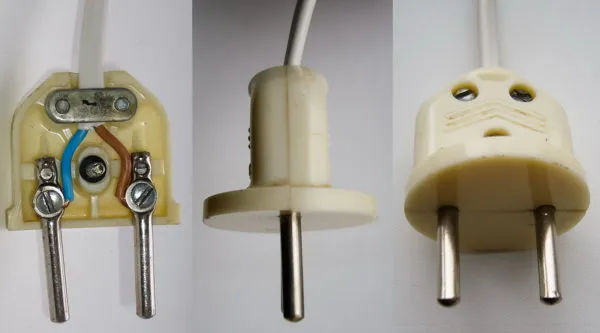

Разборная C1-B

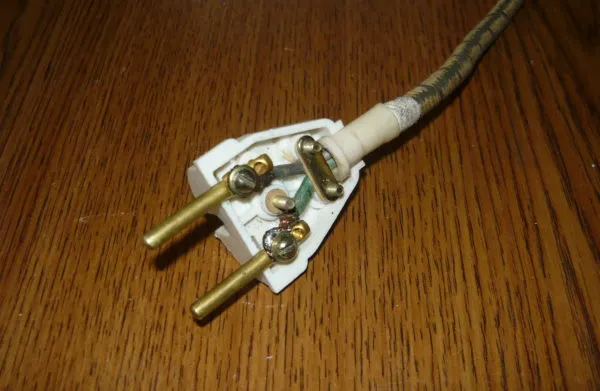

С приходом евростандартов штепсели C1-B потеряли актуальность. Их конструкция знакома каждому электрику. Вилка C1-B подойдет для устройств с малой мощностью. Например, для вентилятора или настольной лампы.

Вилка С1-B состоит из разборного пластикового корпуса, латунных проводящих штырей и пары винтов. Иногда она дополняется крепежом для фиксации кабеля. Корпус состоит из 2 почти одинаковых половинок. Они отличаются наличием отверстий для крепления проводящих штырей. В одной половинке отверстия есть, в другой нет. Этот момент важен для удобства сборки штепселя. Между собой пластиковые половинки корпуса стягиваются винтом.

Разборная C6

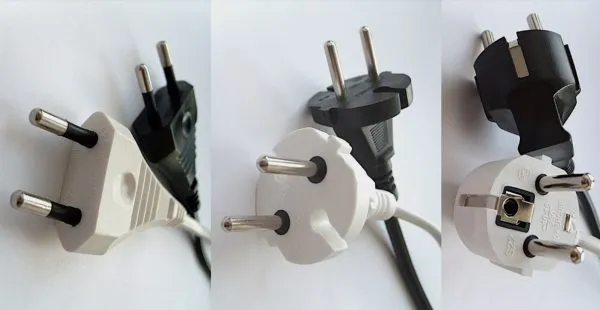

Данные вилки являются аналогом европейских моделей CEE 7/17. Они выпускаются как в модификации с заземляющим контактом, так и без него. Допустимая мощность для штепселя C6 составляет 2,2 кВт, что позволяет использовать их на стиральных машинах и проточных водонагревателях. Штыри C6 имеют увеличенный диаметр 4,8 мм. Это обеспечивает более плотную посадку в ламели розетки и надежный электрический контакт.

Типичные неисправности электровилок и методы их устранения

К неисправностям штепселей приводит их неправильное использование. Любую проблему легко обнаружить на ранних стадиях.

Неисправность	Признаки проблемы	Способы ремонта

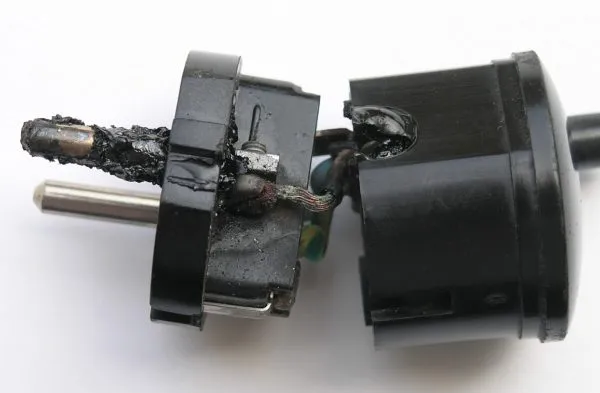

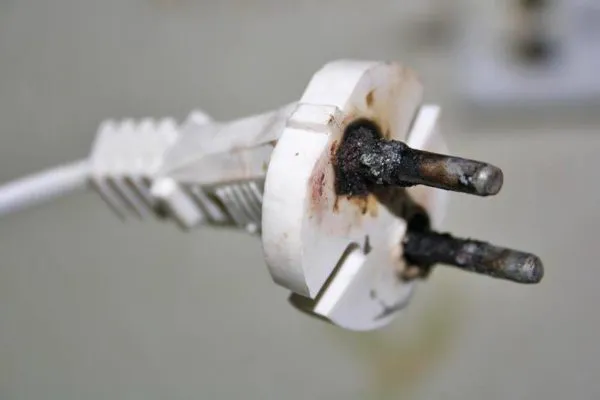

Нагар на токопроводящих штырях	Штыри греются. Покрываются черным налетом, сажей и окислом. Иногда образуются кратеры и следы плавления штырей.	Если кратеров нет и на штырях просто сажа, их достаточно почистить наждачной бумагой. Если штыри подплавились и имеют кратеры диаметром более 2 мм, вилку желательно заменить новой.
Плохой контакт токопроводящего штыря с проводом	Вилка, работая под нагрузкой, трещит и испускает характерный запах гари.	Необходимо вскрыть штепсель и почистить наждачной бумагой подгоревшие детали. Затем надежно прикрутить провода к очищенным контактам и собрать в исходное состояние. Обгоревшие концы проводов лучше откусить.
Обрыв провода	Если шевелить провод на изгибе, то контакт пропадает. Подобное часто происходит на пылесосе, дрели другой переносимой технике.	Необходимо вырезать участок кабеля с обрывом.
Разрушение корпуса	Корпус штепселя разваливается при нажатии пальцами.	Вилку следует заменить новой. Вероятная причина — перегрев. Необходимо дополнительно проверить состояние розетки.

Важно! При обгорании штырей необходимо проверить ламели в розетке. С большой вероятностью они перегреваются и находятся в аварийном состоянии. Эксплуатация перегревающихся вилок и розеток недопустима. Нагрев способен спровоцировать возгорание проводки.

Правильная замена штепселя

Методика правильной замены вилки определяется ее видом. Литые, неразборные модификации починить не получится. Их придется выкинуть. А многоразовые, разборные вполне подлежат замене.

Штепсель C1-B

Замена C1-B требуется в случае разрушения корпуса или значительного подгорания токопроводящих штырей. В других ситуациях можно попробовать восстановить имеющуюся вилку.

Но если дело дошло до замены, то порядок действий следующий:

1. Отрежьте кусачками кабель длиной в 5-10 см от сгоревшего штепселя. Не забудьте предварительно вытащить вилку из розетки.
2. Разделайте свободный конец кабеля. На концах отдельных жил следует сформировать контактные кольца диаметром 3-4 мм. Они понадобятся, чтобы прикрутить жилы к токопроводящим штырям новой вилки.
3. Прикрутите провода к штырям. Затягивать следует потуже. Будьте осторожны. Отвертка часто соскакивает со шляпки винта и больно втыкается в руку.
4. Установите токопроводящие штыри в соответствующие отверстия. Оба штыря должны выступать на равное расстояние и быть параллельны друг другу.
5. Совместите пластиковые половинки штепселя, чтобы не осталось зазора. Стяните их винтом.

Штепсель C6

Для C6 порядок работы аналогичный. Однако следует учесть наличие или отсутствие заземляющего контакта. Он располагается посередине. После подключения, заземляющий контакт должен накоротко звониться с металлическим корпусом электроприбора. Проверить это можно мультиметром. Также следует убедиться, что ни один из питающих проводов во время сборки не замкнулся с желто-зеленым проводом заземления. В противном случае возможно попадание фазного потенциала на корпус бытового прибора.

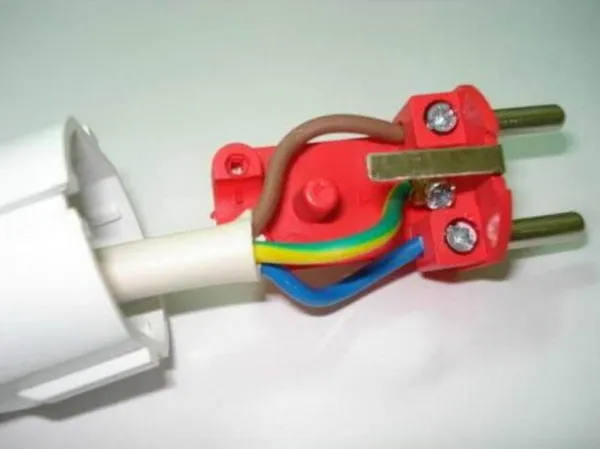

Сборка вилки с заземлением

С5 или C6 при помощи наращивания провода

Такая замена — самый простой вариант. У вас имеется электроприбор с неисправной, подлежащей замене вилкой. Одновременно у вас есть исправный штепсель с кабелем. В этой ситуации не нужно ничего разбирать. Достаточно откусить старую неисправную вилку. Затем вместо нее подключить скруткой исправный штепсель с кабелем.

Операция по замене вилки превращается в операцию по наращиванию кабеля. Это гораздо проще. Но необходимо иметь под рукой запасные штепсели.

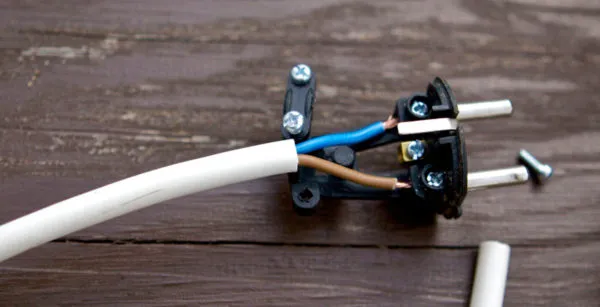

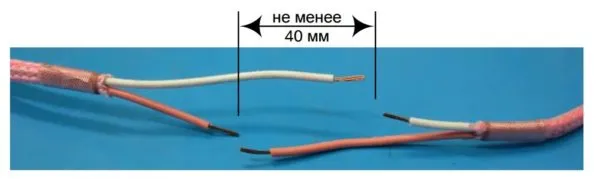

Наращивание соединительного провода

Главное, что следует учесть при замене — сечение проводов. Новый кабель для наращивания должен быть не тоньше старого, заменяемого. Особенно это критично, если вы пытаетесь сделать замену на мощном электроприборе.

Обратите внимание! На силовых вилках указано, какой максимальный ток можно через них допустимо пропускать. Обычно он составляет 16 А. После замены включите электроприбор и убедитесь, что кабель не перегревается. Легкий нагрев допустим.

Сравнение литых и разборных штепселей

Основное различие между неразборными и разборными моделями состоит в строении корпуса. Отличия существуют и в технологии изготовления. Сделать литой неразборный штепсель дешевле, чем разборный, состоящий из множества сложных деталей. Этот фактор сказывается на конечной цене бытовых электроприборов.

Разборные модели можно снять с одного провода и переставить на другой. При необходимости вилки получится ремонтировать путем замены неисправных частей. Разборная вилка хороша и тем, что ее можно купить и поставить на любой провод, используемый в быту.

Особенности замены

Все штепсели похожи по конструкции. Но у каждого вида имеются небольшие нюансы, которые следует учитывать.

Вилки европейского образца

У европейских моделей обязательно присутствует заземляющий контакт. Так положено по правилам безопасности. При подключении вилки следует использовать трехжильный кабель. Одна жила — заземляющая. Она окрашивается в желто-зеленый цвет и подключается к центральному, заземляющему контакту вилки.

Вилки советского образца

Большинство советских вилок не имеют заземления. Для них достаточно двухжильного провода.

При подключении кабеля не стоит пренебрегать его креплением. Оно представляет собой небольшую пластиковую пластину и 2 винта. Они фиксируют провод в вилке. Если не зажать кабель в крепеж, он вскоре оторвется.

Ремонт вилки газонокосилки

Штепсели газонокосилок эксплуатируются в условиях открытого воздуха. Попавшая внутрь влага способна ухудшить электрический контакт и привести к перегреву. В результате токопроводящие штыри плавят пластиковый корпус вилки и смещаются с исходного положения.

Для ремонта вилку потребуется разобрать. Здесь возможны первые проблемы. Производители газонокосилок используют нестандартные саморезы. Их практически невозможно раскрутить обычной крестовой отверткой. Выйти из положения можно, высверлив шляпку самореза. Перед этим все же стоит поискать в магазинах подходящую отвертку.

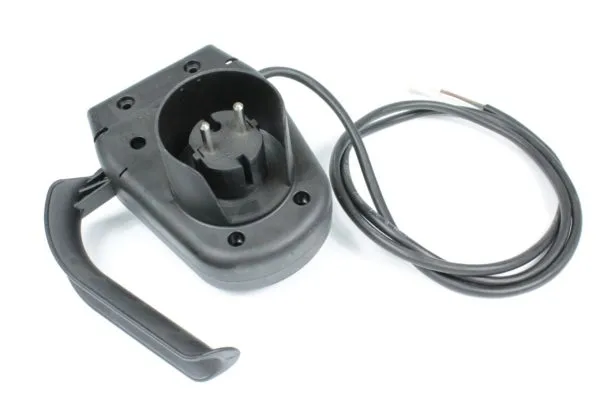

Выключатель газонокосилки с вилкой

Другая проблема — сместившиеся от нагрева проводящие штыри. Перед ремонтом их необходимо очистить от накипи. После можно зафиксировать эпоксидным клеем. Желательно подобрать клей, выдерживающий высокие температуры.

Как включить неподходящую вилку в обычную розетку

Многим знакома ситуация с неподходящими вилками. Вы покупаете технику в интернет-магазине, а подключить ее не представляется возможным. Проблема заключается в отличающихся по форме штырях штепселя.

С данной ситуацией можно справиться при помощи адаптера. Он представляет собой переходник. С одной стороны в адаптер вставляется устройство с нестандартным штепселем. С другой есть стандартная подходящая по форме вилка.

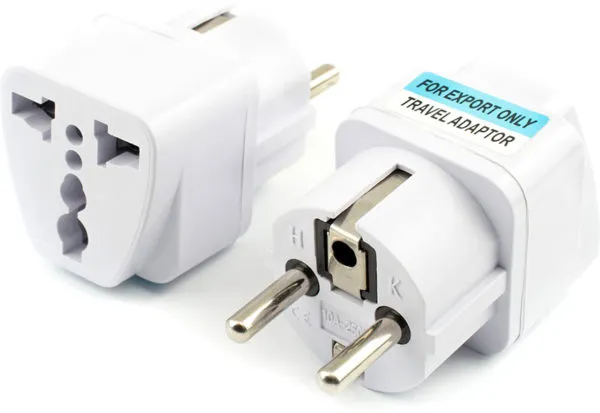

Переходник с китайской вилки на евро

IEC 60906-1

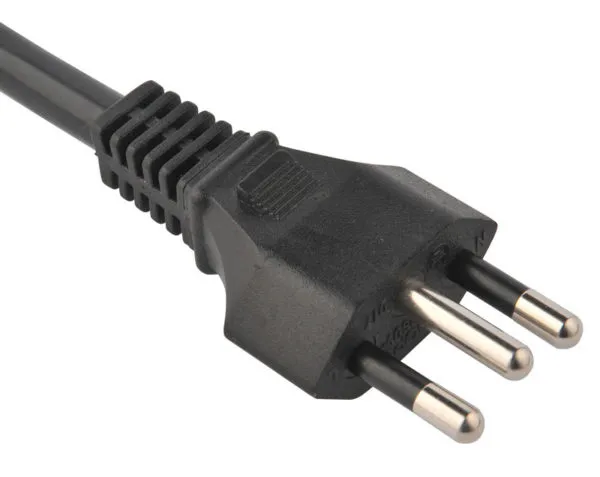

Штепсели стандарта IEC 60906-1 используются в Бразилии и ЮАР. Внешне они напоминают распространенные зарядные устройства Samsung. Расстояние между проводящими штырями составляет 19 мм.

Главное отличие IEC 60906-1 от привычных жителю СНГ вилок заключается в дополнительном заземляющем штыре. Он располагается посередине. Для розеток, используемых в России, этот заземляющий штырь придется удалить.

BS 1363

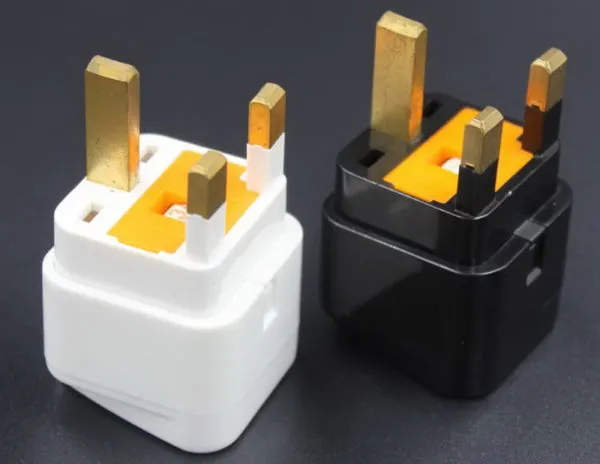

Вилки стандарта BS 1363 используются в Великобритании. Их отличают токопроводящие штыри прямоугольного сечения. Имеется у таких моделей и заземляющий контакт.

Найти адаптер для вилки BS 1363 проще, чем для IEC 60906-1. Но если сделать это не удалось, то вилку придется заменить любой другой подходящей.

Обратите внимание! Штепсели стандарта BS 1363 могут оснащаться предохранителями. Если измерительные приборы показывают что вилка в обрыве, необходимо проверить, не сгорел ли предохранитель. Подобное возможно, когда не успел сработать автомат.

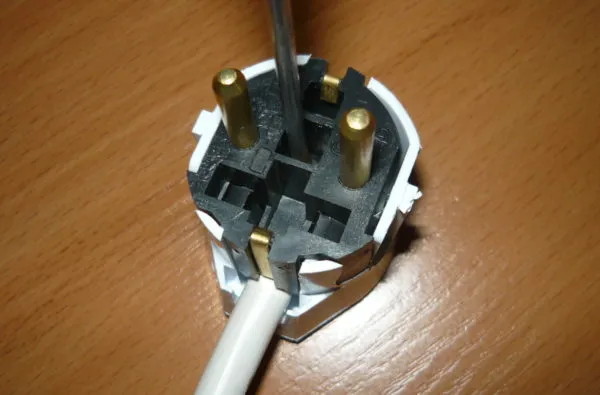

Сборка вилки с заземлением

Если вы впервые собираете вилку, то попробуйте для начала сделать все без проводов. Так станет понятнее как должны совпадать отдельные детали. В общем же следует руководствоваться следующими принципами:

1. Провод обязательно фиксируется зажимом. Без этого он оторвется.
2. Заземляющий желто-зеленый проводник необходимо подключать, даже если в квартире отсутствует заземление. Операция это бесполезная, но ее выполнения требуют правила безопасности.
3. Кольца перед затяжкой под винты желательно пропаять. Полученный контакт станет надежнее.
4. Проконтролируйте, чтобы винт, стягивающий половинки штепселя, ни при каких условиях не касался провода под напряжением. Можно проверить мультиметром.

Частые ошибки при сборке

Правильно заменить вилку несложно. С этим справится начинающий электрик. Ошибки скорее возникают из-за нежелания сделать замену аккуратно:

1. Вилка должна соответствовать по току. Нельзя поставить маломощный штепсель от паяльника 25 Вт на утюг 1,5 кВт.
2. Необходимо проследить, чтобы половинки штепселя не повредили изоляцию провода. Возможно закусывание.
3. Аналогично для винтов. Когда штепсель на последних стадиях сборки, необходимо проследить, чтобы крепежные винты не касались токоведущих жил.

Советы от опытных мастеров

Главное, о чем стоит побеспокоиться — это безопасность. Замена вилки проводится с отключенным напряжением. Нельзя пробовать подкручивать штепсель или подтягивать провода, пока он вставлен в розетку.

Следует помнить о надежности. Если провод фиксируется винтом, желательно сделать кольцо. Это снизит риски вырвать кабель из вилки. Не стоит забывать о крепежных элементах, фиксирующих провод на корпусе штепселя.

Если не полностью понимаете что делайте, лучше обратитесь к специалисту. Подключив заземляющий провод на силовой контакт, вы можете получить фазный потенциал на корпусе электроприбора. Это крайне опасно на устройствах с металлическим корпусом вроде холодильников или микроволновых печей.

Все штепсельные вилки делятся на разборные и неразборные. Лучше иметь дело с разборными моделями. При необходимости их получится поставить на другой электрический прибор.

Подключая вилку к новому кабелю, следует быть аккуратней. Необходимо избегать повреждения изоляции провода. Нежелательны зазоры в корпусе вилки. Токопроводящие штыри должны стоять ровно. Если контакты штепселя обгорели, их следует почистить.

Как правильно подключить вилку с заземлением?

Подключение вилки с заземлением может быть опасным, поэтому если у вас нет опыта работы с электричеством, рекомендуется обратиться к квалифицированному электрику. Если же вы уверены в своих знаниях и опыте, следуйте этим шагам:

1. Отключите питание в электрической розетке, которую вы планируете использовать.
2. Отверните винты на задней панели вилки, чтобы открыть корпус.
3. Присоедините заземляющий провод к соответствующему зажиму внутри вилки. Это обычно обозначается символом земли (треугольник, направленный вниз).
4. Присоедините провода фазы и нуля к соответствующим зажимам. Обычно провод фазы подключается к зажиму с правой стороны, а ноль — к зажиму с левой стороны. Проверьте, чтобы провода были хорошо закреплены в зажимах.
5. Закройте корпус вилки и заверните винты на задней панели.

После того, как вы закончили, убедитесь, что вилка правильно подключена и что все провода хорошо закреплены. Подключите вилку к розетке и проверьте, что все работает корректно. Если вы замечаете какие-либо проблемы, отключите питание и проверьте все соединения еще раз. Если вы не уверены в своих знаниях и опыте, лучше обратиться к электрику для выполнения этой работы.
