Профессиональное подключение двойной телефонной розетки — правильная установка и подключение
На протяжении более ста лет люди поддерживают связь на расстоянии с использованием телефонов, чьи конструкции постоянно совершенствуются и модифицируются. Современные модели отличаются от их предшественников удобством использования, эстетическим дизайном и высокой надежностью. Если вас интересует, например, как правильно установить двойную телефонную розетку, это знание может быть весьма полезным.
Современные модели отличаются от своих предшественников удобством пользования, эстетичным видом, надежностью.
Однако, принципы работы, заложенные в первых конструкциях, остались прежними:
- обязательное наличие действующей линии связи от АТС;
- электрическое подключение к ней стационарного телефона.
- Скрытые опасности телефонной сети
- Монтаж телефонных розеток
Конструктивные особенности
Общими элементами любой телефонной розетки являются 3 детали:
- корпус из диэлектрического материала на основе пластических масс;
- клеммы для подключения проводов связи;
- подпружиненные латунные контакты, создающие электрическую цепь.

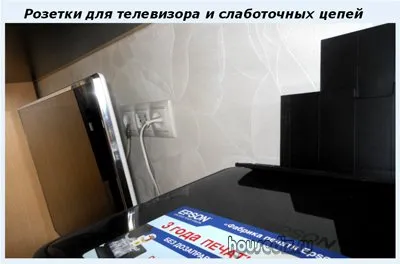

Телефонные розетки и вилки работают в слаботочных цепях, изготавливаются с учетом действующего в них напряжения до 120 вольт. Они могут использоваться:
- скрыто внутри стены при закрытом способе прокладки телефонной линии;
- открыто — накладным способом.
Вид монтажа влияет на дизайн комнаты и условия обслуживания. Его учитывают при подключении телефона конкретной модели.
Внешний вид конструкции
По методу исполнения розетки подразделяются на:
- Встроенные.
- Накладные.

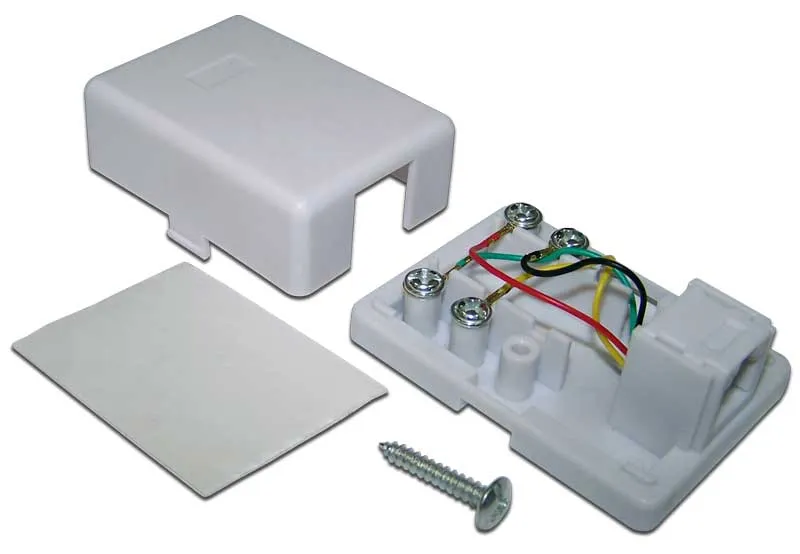

Накладная телефонная розетка проста в установке, эксплуатации и не ударит по бюджету. Правда, она довольно заметно выступает, в связи с чем может считаться косметическим дефектом комнаты, если не спрятана в нише.

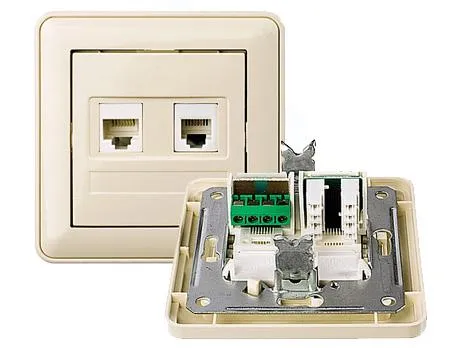

Подключение розетки путем встраивания более дорогое, трудоемкое. Внутренняя часть конструкции будет спрятана в стене, и для этого нужно будет не только высверлить в ней отверстие, но и установить скрытый подрозетник. К встраиваемым розеткам относят также выдвижные, которые чаще всего используются в столешницах. Впрочем, сложность установки компенсируется сохранением презентабельности интерьера комнаты.
Стандарты телефонных розеток
По мере совершенствования телефонов способы их подключения к сети связи претерпели несколько технических разработок.
Старые стандарты
В первых телефонных аппаратах для подключения их к линии розетками вообще не пользовались, а провода просто скручивали между собой или соединяли другими доступными методами. Для работы телефона достаточно создать замкнутый контур тока, которые образуется всего двумя проводниками — токоведущими жилами.
Этот способ вполне надежно работает для любой модели. Вилку и розетку можно просто обрезать, а провода скрутить и заизолировать. Связь будет обеспечена.
Этот метод надежно обеспечивает быстроразрывное подключение телефона.

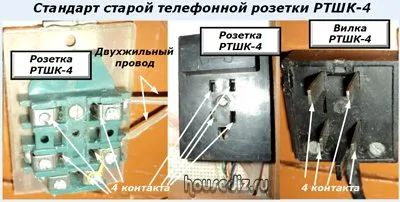

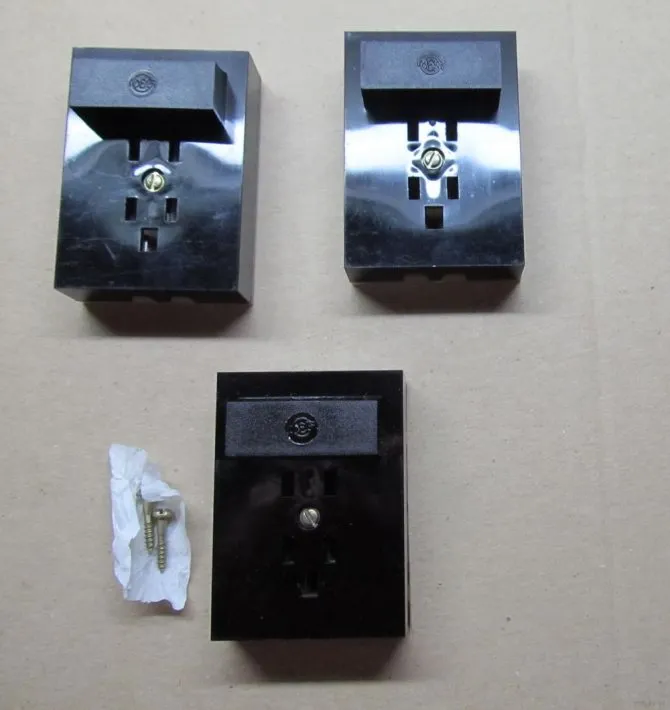

Сокращение РТШК-4 расшифровывается как розетка для телефонов с четырьмя контактами штепсельного типа и добавочным конденсатором. Чтобы исключить неправильную установку вилки в розетку на их корпусах создано дополнительное пластиковое соединение — защитный ключ.

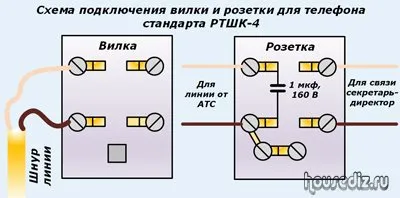

Схема подключения розетки
В состав РТШК-4 введено две пары контактов, а не одна, которой вполне достаточно для работы обычного телефона.
Чтобы телефон работал, необходимо так подключить провода к розетке, когда через ее контакты с вилкой ток АТС проходит на телефонный аппарат. У старых моделей не требовалось соблюдать полярность.
Емкостное сопротивление в 1 мкф использовалось для проведения тестов сети связистами и формирования сигнала «занято». Его устанавливали только на оконечном аппарате при последовательном их подключении.
Сейчас от применения конденсатора в розетке отказались. На качестве связи это не сказывается.
Телефонные розетки серии РТШК-4 занимают много места. Они морально устарели, хотя успешно эксплуатируются и дорабатывают свой ресурс.
Современные стандарты

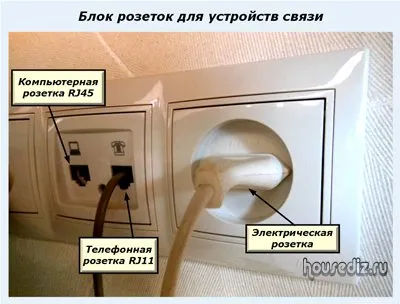

В результате бурного развития микропроцессорных технологий и создания под них стандартизированного оборудования введены в эксплуатацию корпуса вилок и розеток для слаботочных цепей, маркируемые символами RJ. Они позволяют подключать в схему до четырех пар рабочих контактов и выпускаются стандартами, описанными таблицей №1.
Таблица №1. Стандарты для слаботочных цепей
| Тип | Использование для телефона | Примечание |
| RJ-11 (P6C4, Р6С2 | Соединение телефона и линии | Одна пара контактов |
| RJ-14 | Соединение телефона и линии | Две пары контактов |
| RJ-25 | Соединение телефона и линии | Три пары контактов |
| RJ-45 (8р8с) | Соединение компьютерных сетей либо телефона и линии | Четыре пары контактов |
| РТШК-4 | Старый стандарт для подключений телефона и линии | |
| Совмещенный разъем RJ-11 c РТШК-4 | Соединение компьютерных сетей либо телефона и линии | |
| ТАЕ | Соединение немецких и французских моделей телефонов и линии |
Краткие описания разъемов

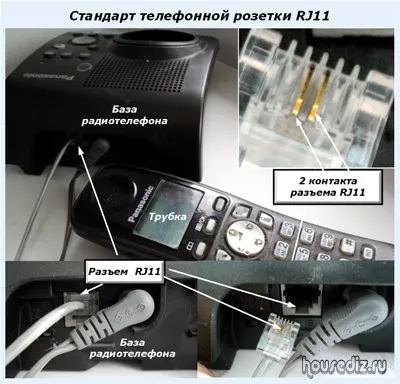

Разъем RJ-11
Корпуса современных стационарных телефонов подключаются розетками и вилками с одной парой контактов. Они монтируются внутри пластикового модуля единой конструкции серии RJ и обозначаются RJ-11.

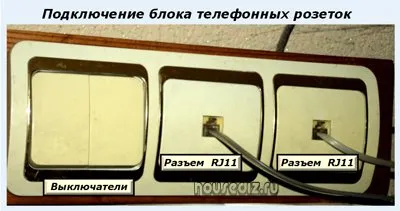

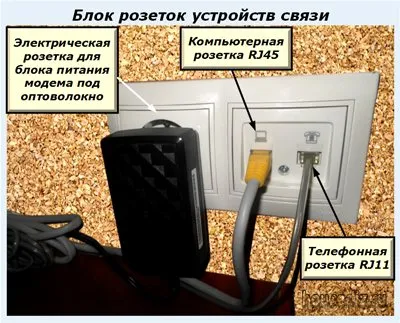

С помощью интерфейса RJ-11 можно подключить к сети не один прибор, а несколько. Для этого достаточно розетки собрать последовательно в блоки, как показано на фотографии ниже.

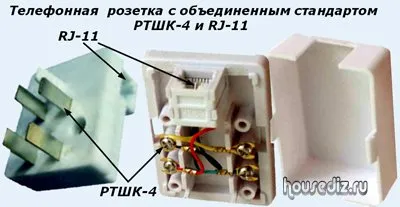

Совмещенный разъем RJ-11 и РТШК-4
Метод подключения телефона основан на использовании переходника, сочетающего возможности соединения вилок старых и новых стандартов с линиями, оборудованными по современным технологиям. Такой модуль удобно использовать тогда, когда эксклюзивный старый телефон требуется скоммутировать с новой телефонной проводкой и вписать его в дизайн интерьера.

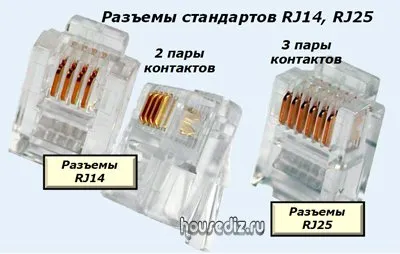

Разъемы с двумя и тремя парами контактов RJ-14, RJ-25
Этот стандарт манипуляторов для средств связи вполне позволяет применять их для работы телефона. Требуется просто использовать два средних контакта, которые уже задействованы в телефонной розетке аппарата.

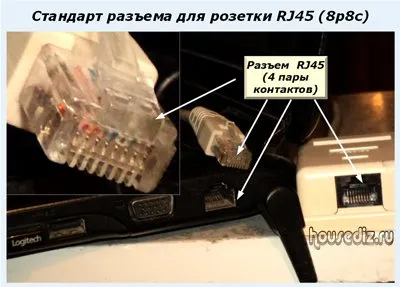

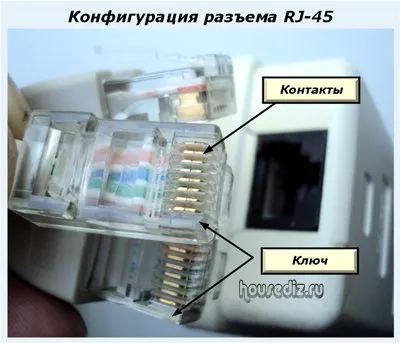

Разъем RJ-45
Он имеет четыре пары контактов, разработан для компьютерных систем и устройств, сложных приборов связи.
Методы маркировки слаботочных розеток
Положение каждого контакта в разъеме необходимо учитывать и маркировать для удобного монтажа и ремонта. С этой целью маркировку создают:
- цифрами около контакта или обозначением его позиции на схеме монтажа или заводском чертеже;
- раскраской изоляции проводов строго назначенными цветами.
Производители телефонов и манипуляторов выпускают продукцию, промаркированную несколькими способами. Они сведены в таблицы №2, 3 и 4.
Таблица №2. Цветовая маркировка проводов витой пары у слаботочных розеток
| Порядковый номер контакта | Название разъема, расцветка провода | -/+ | Тип | ||
| RJ—11 | RJ—14 | RJ—25 | |||
| 1 | — | — | Белая с зеленым | + | T |
| 2 | — | Белая с оранжевым | Белая с оранжевым | + | T |
| 3 | Синяя | Синяя | Синяя | — | R |
| 4 | Белая с синим | Белая с синим | Белая с синим | + | T |
| 5 | — | Оранжевая | Оранжевая | — | R |
| 6 | — | — | Зеленая | R |
Таблица №3. Старая цветовая маркировка проводов у слаботочных розеток
| Порядковый номер контакта | Название разъема, расцветка провода | -/+ | Тип | ||
| RJ—11 | RJ—14 | RJ—25 | |||
| 1 | — | — | Оранжевая | + | T |
| 2 | — | Черная | Черная | + | T |
| 3 | Красная | Красная | Красная | — | R |
| 4 | Зеленая | Зеленая | Зеленая | + | T |
| 5 | — | Желтая | Желтая | — | R |
| 6 | — | — | Синяя | R |
Таблица №4. Цветовая немецкая маркировка проводов у слаботочных розеток
| Порядковый номер контакта | Название разъема, расцветка провода | -/+ | Тип | ||
| RJ—11 | RJ—14 | RJ—25 | |||
| 1 | — | — | Розовая | + | T |
| 2 | — | Зеленая | Зеленая | + | T |
| 3 | Белая | Белая | Белая | — | R |
| 4 | Коричневая | Коричневая | Коричневая | + | T |
| 5 | — | Желтая | Желтая | — | R |
| 6 | — | — | Серая | — | R |
Полезные советы
Не допустить ошибок в монтаже поможет следование простым советам от специалистов:
- Лучше использовать устройства для скрытого монтажа. Они гармоничнее остальных вписываются в интерьер. Но для их установки придется нарушить целостность стен и настенного покрытия.
- В процессе выбора рекомендуется уделять внимание исключительно проверенным фирмам с хорошей репутацией. Это гарантия безопасности и надежности.
- На большинстве розеток контакты пронумерованы. Если маркировки нет, следует посмотреть на цвета. Зеленые, оранжевые или синие контакты в сочетании с белым цветом — положительные, контакты таких же цветов, но без белого, — отрицательные.
- Во время монтажа изделий старого стандарта не будет лишним помнить о цветовом оформлении контактов: оранжевые, черные и зеленые — положительные, красные, желтые, синие — отрицательные.
Разновидности розеток для подключения телефона отличаются конструкцией, способом монтажа и другими параметрами. Если следовать инструкции, установить эти устройства будет несложно.
Способы подключения современных телефонных аппаратов
Все приведенные выше таблицы показывают, что соединение телефона с сетью выполняется по старому принципу: через два контакта. Просто у современных манипуляторов используются средние контакты, а остальные не задействованы.
Необходимые материалы
Весь сборочный инвентарь для монтирования и подключения розетки должен содержать следующие продукты:
- Отвертка с изоляцией на рукояти. Изоляция очень важна для того, чтобы избежать удара током.
- Кабель;
- Подрозетник;
- Перфоратор (для монтажа новой розетки);
- Остро заточенный нож;
- Розетка;
- Саморезы;
- Кусачки;
- Лента для изоляции;
- Специальные перчатки для защиты;
- Клеящая лента;
- Карандаш;
- Универсальный тестер.
Скрытые опасности телефонной сети
Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.
Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.
Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.
Монтаж устройств других типов
Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.
К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 + RJ-11). Также можно использовать переходник со старого стандарта на новый.
