Как правильно объединить розетки — параллельное и последовательное подключение — Всё о строительстве

Способы модернизации розетки

Для установки нескольких розеток вместо одной можно воспользоваться двумя распространенными методами, часто используемыми в повседневной жизни. Однако эти способы имеют свои особенности и не равнозначны, поэтому для выбора наиболее подходящего варианта следует учитывать требования к используемым устройствам. Если вас интересует, как правильно соединить розетки между собой, я могу предоставить соответствующие инструкции.

• установка двойной розетки;
• монтаж блока из нескольких розеток.

Способы не равноценны, поэтому для правильного выбора нужно знать особенности используемых устройств.

Читайте также: Как сделать заземление в розетке — подробная инструкция

Достоинства двойной розетки:

• возможность выбора модели, пригодной к установке в имеющийся подрозетник — без причинения вреда отделке квартиры устройством дополнительного монтажного гнезда;
• более низкая, чем у двух одинарных, стоимость.

Недостатки двойной розетки:

• меньшая жёсткость крепления на основании – наружная часть значительно больше стандартного подрозетника;
• суммарный допустимый ток на обе пары штепсельных разъёмов — 16 А (на столько же рассчитаны одинарные розетки);
• штепсельные разъёмы фиксированной ориентации, ограничивающей возможность разворота устройства на 90o при установке.

Вывод: замена одинарных розеток двойными экономична, но применима для увеличения количества точек подключения лишь маломощных приборов. При выполнении капитального ремонта жилья лучше монтировать блоки из нескольких одинарных розеток.

Установка двойной розетки, как внутреннего, так и наружного размещения, идентична монтажу одинарной:

• Встраиваемое устройство можно подобрать по размерам имеющегося подрозетника. Если же двойная розетка имеет монтажную коробку индивидуальных габаритов, то под неё выполняется гнездо соответствующих размеров.
• Наружная розетка монтируется согласно инструкции изготовителя, на плоский подрозетник.

Для справки. Кроме простоты монтажа, накладные двойные розетки удобны тем, что подключать их можно как наружным, так и скрытым способом – расположив поверх точки выхода кабеля из стены.

Виды устройств и их особенности

Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.

1. Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
2. Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
3. Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.

Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.

Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.

Основные популярные типы

К ним относятся:

• вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
• тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
• Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.

Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.

Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.

1. Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
2. IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
3. IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.

Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.

Схемы подключения розеток

Во время монтажа электропроводки важно правильно выбрать схему подключения нескольких розеток между собой. Всего выделяют три способа:

1. Параллельное соединение или подключений звездой.
2. Последовательное или шлейфом.
3. Смешанное.

Понятия «последовательное» и «параллельное» — в этом контексте условны, и не нужно их воспринимать в классическом понимании соединений элементов электрических схем.

Вышеперечисленные способы можно дополнить кольцевым подключением, когда от одного провода запитывают все розетки квартиры или в доме. Такая схема может включать в себя все три варианта соединения. Каждый из них имеет свои плюсы и минусы. При выборе метода подключения, необходимо учитывать, что электрическое соединение уязвимо в точках скруток. В то же время увеличение количества распределительных коробок снижает продолжительность срока службы проводки.

Рассмотрим каждую схему соединения розеток более подробно.

Подготовка

Заземляющий провод всегда жёлто-зелёного цвета. Никогда не используйте его для других целей. Фазовый провод — белый, красный, коричневый; нулевой — голубой, чёрный.

К сожалению некоторые электрики придерживаются других традиций. В старых советских домах вообще все провода — белые. Вам будет удобно, если на всех розетках нулевой и фазный провода будут расположены одинаково.

Например, нулевой провод всегда внизу или слева.

Принято розетку размещать так, чтобы контакты находились снизу. В этом есть некоторый смысл: в случае протечки крыши вода, стекающая по проводам, соберётся в виде капель на изгибе внизу и не сразу достигнет контактов находящихся под напряжением.

Подключать розетку начинаем с приготовления:

• инструмента (отвёртка, индикаторная отвёртка, длинногубцы, кусачки, возможно, обжимной инструмент (кримпер, пресс-клещи), строительный уровень);
• расходных материалов: подходящие провода, клеммные колодки, возможно, гильзы или кабельные клеммы;
• фонарика.

Выключаем главный рубильник!

Выбираем точное место крепления розетки. Научно это невозможно решить, только из соображения удобства и возможных перемещений дивана, стола, шкафа… Размечаем места для крепёжных шурупов. Строительный уровень — в помощь.

Впрочем, можно обойтись современным смартфоном с подходящей загруженной программой.

В нашем случае теперь необходимо в нужном месте перерезать провод. Прикидываем длину на изгиб и на 1 см для клеммы. Перекусываем. (Семь раз отмерь — один отрежь!) Зачищаем провод от верхней оплётки, Зачищаем концы проводов на 1 см.

(На фотографии неправильно — слишком короткие концы.) Это вполне удобно делать канцелярским ножом. Вы можете выдвинуть лезвие как раз на толщину изоляции и не повредить провод.

Специальный инструмент, конечно, удобен, но он необходим только профессионалам для ежедневной работы.

Зачистка провода специальным инструментом

Изгибаем. С мягким многожильным проводом работать удобнее, с толстым одножильным — надёжнее. В примере использован медный провод сечением 2.5 квадратных миллиметра.

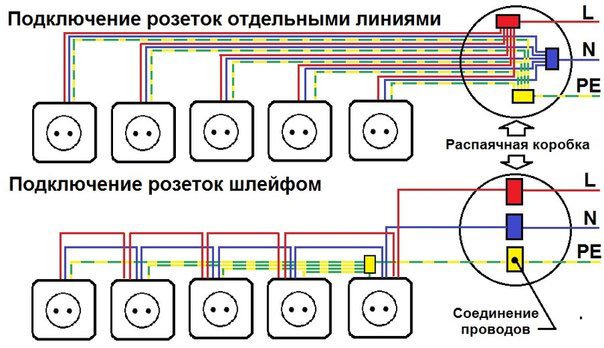

Последовательная схема

Шлейфовое соединение предполагает последовательное подключение нескольких розеток в ряд между собой. Соединение делают без распределительной коробки, так как фиксацию жил выполняют на контактах розеток в подрозетниках. На основную розетку подводят фазу и нулевую жилу. От нее отходят провода на остальные точки.

Такой метод используют, когда необходимо объединить розетки в единый блок. Но такая схема не годится для подключения силовых устройств, как, например, электрических и микроволновых печей, стиральных машин, кондиционеров. В случае превышения нагрузки контакты могут отгореть. И если отгорит провод в первой розетке — подключенные после неё работать не будут.

Важно также отметить, что провод заземления нельзя пускать шлейфом, он должен подключаться к каждой точке, как показано на схеме выше.

Параллельное соединение

Параллельное соединение розеток называют еще подключением по типу «звезда». Суть метода заключается в том, что схема включает в себя распределительные коробки, в которых производят независимое соединение розеток. В коробку заходит один основной, питающий кабель. От него выполняют разветвление проводов по точкам. Внешне это напоминает звезду, по этой причине метод получил свое название.

Важным преимуществом такого метода является автономность работы розетки, то есть независимость от состояния других. Если одна из розеток выходит из строя, то остальные продолжают функционировать дальше. Но если перегорает основной кабель, то напряжение исчезает во всех. Однако в таких случаях всегда достоверно известно, где нужно искать обрыв.

Еще одним недостатком такой схемы соединения (параллельно) является увеличенный расход проводки. Для подключения каждой розетки требуется тянуть отдельную линию, что повышает стоимость электромонтажных работ.

Смешанная схема

Смешанное соединение помогает повысить надежность схемы подключения розеток. Часто такой способ используют при монтаже точек шлейфовым методом. Суть способа заключается в установке распределительной коробки, к которой подводят питающий кабель. Затем выводят электропроводку для каждой розетки в комнате. От него делают ответвления к оставшимся точкам, которые расположены между коробкой и дальней точкой подключения.

Соединение смешанным способом обеспечивает надежность, так как схема включает в себя независимые точки электропитания. В случае выхода из строя одной из них, остальные розетки не лишаются напряжения и продолжают функционировать. Найти обрыв также не составит особого труда, так как электрические точки соединены независимо друг от друга.

Кольцевое соединение

Соединение розеток кольцом — необычная схема, так как применяют ее редко. Но такой метод имеет свой ряд преимуществ. Смысл разводки заключается в прокладке основного питающего кабеля по периметру помещения. Проводка выходит из распределительного щитка и другим концом заходит в него.

Места стыков для ответвления в отдельные комнаты выполнены в распределительных коробках. Соединение выполняют шлейфом или по типу звезды.

Сечение основного кабеля выбирают из расчета общей нагрузки помещения, когда одновременно в каждой комнате включены несколько приборов. Кольцевое соединение не уступает в надежности параллельному подключению, так как в схеме сохраняется автономность работы точек.

Проверка

Прикручиваем крышку розетки, проверяя горизонтальность с помощью строительного уровня. Включаем главный рубильник. Проверяем сначала на настольной лампе, потом — на утюге. Если при включённом утюге из розетки слышны хоть какие-то звуки, то перепроверяем и перезатягиваем все соединения предварительно выключив главный рубильник!

Открытая и закрытая проводка

Различие между способами и заметное невооруженным глазом. Закрытая проводка находится внутри стены, для чего в ней пробиваются или прорезаются канавки (штробы), в которых соединяющий провод скрывается под слоем замазки. Открытая проводка прокладывается по поверхности стены, на которой она держится в специальных креплениях или уложена в пластиковые направляющие – кабель-каналы.

Соответственно, если видно провода, которые подходят к розетке, то проводка открытого типа. В противном случае используется закрытая проводка, для прокладки которой резались стены.

Эти два способа, которыми выполняется подключение розетки, можно объединять между собой – если старые точки подсоединены закрытым способом, то ничего не мешает подключить новую открытым. Нет выбора только в одном случае – в деревянных домах розетку можно подключить исключительно открытым способом, как и делать всю остальную электропроводку.

Открытая проводка – преимущества и недостатки

Понять чем хороша открытая проводка поможет аналогия с самым обычным удлинителем (сетевым фильтром), который по сути является дополнительной веткой электросети, но подключается не к распределительной коробке, а к розетке.

Преимущества:

• Для установки новой розетки не придется резать стену. Это особенно актуально для тех помещений, в которых уже сделан ремонт.
• Для монтажа не нужны такие инструменты как штроборез или перфоратор.
• В случае поломки не придется вскрывать стену – вся проводка находится перед глазами.
• Скорость монтажа. Даже после того как все работы были закончены, добавить еще одну точку к существующей разводке это дело нескольких минут.
• При желании можно достаточно быстро полностью изменить разводку – идеальный вариант для временных схем подключения.

Недостатки:

• Высокая вероятность внешнего воздействия на проводку – дети, домашние животные, можно просто случайно зацепить. Нивелируется этот недостаток прокладкой проводов в кабель-каналах.
• Открытые провода портят весь интерьер помещения. Правда тут все зависит от дизайнерских способностей владельца помещения – кабель-каналы отлично впишутся в современные дизайнерские решения, а если помещение сделано в стиле ретро, то для этого выпускаются специальные провода и прочая фурнитура.
• Необходимость закупать специальные крепежи, даже если не используются кабель-каналы – в деревянных домах открытая проводка должна прокладываться на расстоянии 0,5-1 см от поверхности стены. Часто провода прокладываются внутри железных труб – все эти требования направлены на повышение безопасности использования открытой электропроводки.

Как итог, этот способ подключения себя оправдывает если провода к розетке по каким-либо причинам нет смысла прокладывать внутри стены. Кроме того, что проводку будет видно, никаких отличий в работе розетки не будет.

Скрытая проводка – плюсы и минусы

Несмотря на некоторые существенные недостатки, используется практически повсеместно – плюсы ее использования все-таки перевешивают.

Преимущества:

• Провода к розетке подходят в стене, поэтому снаружи свободно клеятся обои или делается другая отделка.
• Соответствует всем требования по пожарной безопасности (в зданиях из бетона) – даже если случится короткое замыкание, то возникновения пожара от проводов в стене можно не опасаться.
• Очень низкая вероятность повреждения проводки – испортить ее можно разве что во время сверления стен.

Недостатки:

• Для монтажа надо резать стены.
• Тяжело выполнять ремонтные работы.
• Если на стенах выполнена отделка, то после прокладки дополнительной розетки придется ее переделывать.

Недостатки нивелируются предварительными расчетами – если заранее спланировать где и какой блок розеток надо установить, то проблем в будущем обычно не возникает.

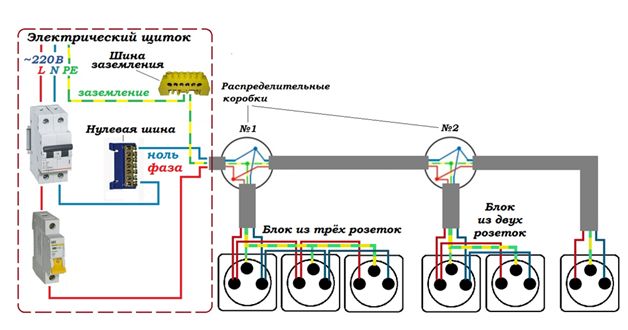

Монтаж блока из нескольких розеток

Одинарные розетки и многорозеточные блоки промышленного изготовления выпускаются номиналом в 10 или 16 А. Следовательно, самостоятельной сборки блоки из нескольких розеток рассчитаны на те же токи.

Силовые линии электропроводки под группу розеток устраиваются из проводника сечением 2,5 мм² и подключаются на щитке через автоматический выключатель номиналом не более 16 А.

К одинарной розетке номиналом в 10 А допустимо подключение оборудования мощностью до 2,2 кВт, в 16 А – 3,5 кВт. Суммарная мощность подключаемых к блокам розеток устройств также не должна превышать этих величин.

Число розеток в устанавливаемом самостоятельно блоке определяют из разумной потребности, с привязкой к ограничениям по длительности допустимых токов. Подсчитывается минимально необходимое количество подключаемых к блоку потребителей и их суммарная мощность. Если полученное значение выходит за рамки допустимого при имеющейся проводке, необходимо уменьшить число розеток в блоке и компенсировать это прокладкой дополнительных розеточных линий.

Подсчитав необходимое количество розеток в сборке, выбирают конструкцию блока:

• накладная — располагается на поверхности стены с предварительной установкой плоского подрозетника;
• встраиваемая – устанавливается в модуль из монтажных коробок, под который в стене выполняется посадочное гнездо.

Установка накладного розеточного блока

Блоки наружного размещения представляют собой разборный бокс из не поддерживающего горение ПВХ-пластика, в котором на штатных посадочных местах скомпонованы 4-6 розеток.

Лицевая часть бокса крепится к его основанию с помощью защёлок и не требует для съёма специального инструмента. На основании бокса имеются отверстия диаметром 20-32 мм, снабжённые легко удаляемыми заглушками, для ввода в бокс кабелей.

Кабели запускаются в бокс, после чего он прикладывается к стене и выравнивается по горизонтали, после чего выполняется разметка для сверления отверстий под крепление саморезами.

По окончании крепления бокса с розеток снимаются лицевые крышки, в которых с нужной стороны вырезаются ножом отверстия для входа проводов, и выполняется соединение контактов перемычками.

Сечение проводов перемычек должно быть не меньше сечения входящего кабеля.

Монтаж заземляющей линии необходимо выполнять в строгом соответствии с требованиями ПУЭ – кабель PE должен быть цельным и доходить до наиболее отдалённой розетки, по пути имея ответвления отдельно на каждую точку.

ПУЭ-7 1.7.144

Присоединение каждой открытой проводящей части электроустановки к нулевому защитному или защитному заземляющему проводнику должно быть выполнено при помощи отдельного ответвления.

Последовательное включение в защитный проводник открытых проводящих частей не допускается.

В зависимости от модели, в таких многорозеточных блоках предусмотрены 1-2 посадочных места, рассчитанных на установку розеток для проводного интернет-соединения или стационарного телефона. В эти гнёзда перед монтажом дополнительно вставляются специальные посадочные суппорты. В крышке корпуса бокса предусмотрены перегородки для разделения силовой проводки от информационного кабеля.

После окончания электромонтажа лицевая крышка блока защёлкивается на основании. Если разъёмы для интернет- или телефонного кабеля не монтировались, в отверстия вставляются штатные заглушки – в дальнейшем на эти посадочные места можно смонтировать дополнительные розетки.

Монтаж розеточного блока внутреннего размещения

Наиболее распространённой заменой одиночной встроенной розетки является многорозеточный блок из не более, чем 6 устройств, соединённых параллельно — шлейф.
Соединение соседних розеток в шлейфе выполнено проводами, закреплёнными в розеточных клеммах. То есть, на клеммы каждой розетки, кроме последней, крепятся по два провода – входящий и выходящий. В связи с этим, параллельное подключение розеток в данном случае обладает и свойствами последовательного:

• при отгорании проводника на одной из клемм любого устройства, кроме последнего, все следующие за ним розетки становятся неработоспособными;
• каждое подключение очередного потребителя к любой розетке существенно увеличивает ток на участке проводки от блока до распределительной коробки.

Требование ПУЭ к неразрывности заземляющего кабеля основано именно на первом свойстве шлейфового соединения.

Определившись с количеством розеток в блоке, вместе с ними нужно приобрести подрозетники и накладную лицевую рамку на нужное количество мест. При этом следует учесть, что к проходным розеткам (каковой не является только последняя), будут подключаться входящие и выходящие провода, поэтому соответствующие подрозетники для размещения в них большего объёма проводки нужно выбрать большей глубины — 60 мм вместо стандартных 45.

Установка блока розеток в бетонную стену

Работы начинают с обесточивания линии выключением автомата на щитке и контрольной проверки тестером отсутствия на ней напряжения, после чего имеющуюся одинарную розетку демонтируют.

Собранные в блок монтажные коробки прикладывают к проектному месту на стене и размечают контур гнезда – с запасом в пару сантиметров в каждую из сторон. В зависимости от материала основания, соответствующим способом выполняют посадочное гнездо, которое частично заполняют пластичным цементным раствором.

В один из подрозетников собранной секции заводят кабель, после чего она утапливается в посадочное место заподлицо стене и фиксируется там до отверждения раствора. Затем оставшиеся зазоры затирают и выполняют финишную отделку основания.

Приступая к установке розеток, для их соединения между собой предварительно нарезают нужное количество проводов-перемычек, очистив концы от изоляции и сгруппировав по цвету соответственно фазировке.

Подключение розеток выполняют согласно указанной выше схемы, начиная с ближайшей ко входящему кабелю справа. В изображённой на рисунке ситуации после соединения короткими перемычками крайней справа розетки с предпоследней, от неё будут проведены два длинных провода (фаза и ноль) до крайней левой – для подключения ещё одной розеточной линии.

Если в комнате решено заменить розеточными блоками несколько одинарных розеток, то один из вариантов схемы шлейфового подключения может быть следующим:

Следует помнить, что каждая розетка должна иметь отдельное ответвление до заземляющего кабеля.

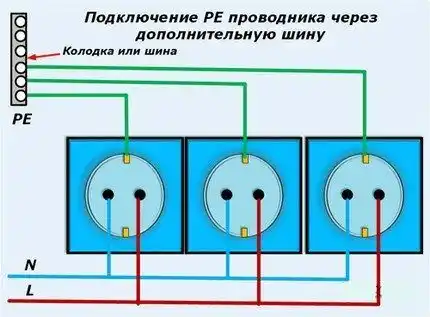

Для выполнения этого требования ПУЭ по целостности заземляющего провода можно использовать специальные зажимы, облегчающие создание ответвлений для проходящих розеток.

Подготовленные перемычки предварительно раскладывают по подрозетникам, после чего приступают к подключению розеток. Закрепив проводники в клеммах, розетки поочерёдно устанавливают в монтажные коробки, исключая попадание проводов под распорные лапки.

По окончании монтажа диэлектрических оснований выполняется контрольная подтяжка распорных винтов, установка лицевых крышек и включение автомата на квартирном щитке. Установка розеточной сборки на гипсокартон отличается лишь видом применяемых подрозетников – с наружными прижимными лапками и выполняется проще, так как устройство посадочного гнезда в ГКЛ не требует профессиональных навыков и физических усилий.

Замена одинарной розетки многорозеточным блоком при отсутствии в проводке заземляющего кабеля выполняется идентично. Работа займёт меньше времени, но пренебрегать заземлением, если оно имеется, и устанавливать двухконтактные розетки ни в коем случае не следует.

Вариант схемы подключения розеточных блоков в сеть без заземления:

Инструкция по установке от существующей

• Во-первых, определяют, какой будет достаточно.
• Во-вторых, уделяют выбору провода особое внимание, чтобы предотвратить перегрев контактов.

Разновидности

ГОСТом, для эксплуатации в бытовых помещениях, рекомендовано к эксплуатации несколько видов

1. Без заземления. Тип С 1а. Обеспечивает работу простых приборов, в рабочем режиме выдерживает до 250 Вт, 10А постоянного тока и переменного до 16А.
2. С двумя контактами по бокам для заземления. Тип С 2а. Предназначена для подключения нагревательных колонок, стиральных машин, электродуховок, насосов и другой бытовой техники. Параметры мощности аналогичны предыдущим.
3. Оснащены заземлением штифтового формата (как установить розетку с заземлением?). Тип С 3а. Предназначен для подключения мощных потребителей энергии. Характеристики — такие же, как у С2а.
4. Тип С5. Старого вида, выдерживающие до 6А.
5. Евророзетки с выступающим корпусом, широко расположенными отверстиями под вилку. Относятся к типу С6, подходят для устройств с такими же вилками.

Каждый прибор состоит из

• колодки;
• защитного корпуса;
• контактов.

Выбор провода

При несоблюдении требований стандартов контакты перегреваются

1. Для заземлённых подходит трёхжильный кабель.
2. Без заземления — двухжильный, в которых жила жёлтого цвета предназначена для заземления:
   • синего — для нулевого провода;
   • красная и коричневая — для фазы.

1. Незаземленная проводка состоит из двух жил — нуля и фазы.
2. Трёхжильный (заземление, ноль и фаза) повышает безопасность эксплуатации кабеля, помогает избежать удара током.

для монтажа проводки внутри комнаты целесообразно применять провод с медной жилой

Последовательное и параллельное подсоединение

1. Профессионалы советуют подключать дополнительные розетки параллельно, когда кабель к новой точке тянется из распределительной коробки. Такой способ наиболее безопасен.
2. Чаще всего выбирают последовательное подключение, при котором от одной точки отводится следующая, т. е. кабель подключается от уже существующего гнезда к дополнительной. Такой способ ещё называют шлейфовым, выбирают при нецелесообразности использования первого.

Правила последовательного

Главное условие последовательного подключения — возможность использования электроприборов с небольшой мощностью

Окончательный вариант плана-схемы проводки

Чтобы определить оптимальную схему подключения розеток и выключателей, необходимо подготовить план электропроводки, рассчитать количество приборов и возможную максимальную мощность. При этом в только построенных зданиях необходимо спланировать будущие возможности без лишней скромности: дополнительный телевизор, покупка отдельной морозильной камеры и подобное.

На основе полученных данных выбирают тип подключения. К преимуществам последовательного метода относят:

• простая система подключения и сборка цепи;
• возможность отрегулировать уровень напряжения, сделать меньше;
• можно использовать один предохранитель на цепь.

Минус становится очевидным после появления неисправностей – если сломается одна розетка, остальные работать не будут.

Соблюдение техники безопасности при монтаже розеток

Соблюдение элементарных норм безопасности позволит качественно выполнить работы по подключению и эксплуатации розеток

Работы с электричеством относятся к категории опасных. Даже малое напряжение приводит к ожогам, поражениям и другим неприятным последствиям. Соблюдение техники безопасности:

• обесточить помещение, в котором проводятся работы;
• проверить участок перед началом специальным прибором (можно включить устройство в сеть);
• использовать резиновые перчатки, технику с прорезиненными ручками;
• при «наращивании» длины недостаточно скрутить провода, требуется спайка;
• не допускается контакт с соединенными оголенными кабелями;
• излишки не должны «торчать» – укорачивают, закладывают в стену;
• проверять подходят ли приборы для работы с используемым уровнем тока и напряжения.

Подключить розетки указанными способами может каждый. Схемы имеют преимущества и недостатки, перед окончательным выбором важно установить мощность оборудования и способ разветвления проводки.

Смешанное соединение и заземление при последовательном подключении

Если принято решение использовать последовательное соединение розеток, можно усилить общую конструкцию, использовав смешанный способ. Суть метода заключается в следующем:

1. К распределительной коробке от общедомового щитка подводят центральный кабель.
2. На предварительном плане электропроводки выбирают наиболее отдаленную точку доступа к питанию.
3. Выбранная розетка подключается от кабеля распредкоробки.
4. От этого устройства запитываются остальные.

Такой способ повышает надежность сети. Если розетка выходит из строя, остальные продолжают работать. Отключение всей системы возможно только в случае неисправности основного кабеля, скрутки в распредкоробке.

Заземление – обязательный пункт. При последовательном соединении, если провод сгорит на одной точке, остальные получаются без защиты. Оптимальный способ соединить розетки между собой для заземления – смешанный. Основной кабель закрепляют под потолком, затем делают ответвления на каждую точку доступа.

Такая техника имеет минусы – большая длина используемых проводов, необходимость установить несколько распредкоробок (на каждое ответвление). Чтобы точно знать, можно ли в сеть включать высокомощные приборы, необходимо рассчитывать напряжение до этапа проводки кабелей. Точный расчет поможет выбрать, как подключить розетки в итоге – последовательно, параллельно или смешанно.

Заключение

Выбор способа соединения розеток всегда обусловлен мощностью подключаемого электрооборудования и стоимостью монтажных работ. Раздельная схема обеспечивает надежную и бесперебойную подачу напряжения всем устройствам. Однако такой метод самый затратный, так как требует больше кабеля. Но именно соединение звездой гарантирует независимую работу всех точек.

Важно также учитывать, что при последовательном соединении розеток суммарная нагрузка не должна превышать максимальный ток розетки. А он, в большинстве случаев, не превышает 16А (3,5 кВт). Т.е. если вы собрались устанавливать блок из 3 розеток и соединить их последовательно, категорически запрещено одновременно включать нагрузку более 16А в каждую из этих розеток (эта ситуация актуальна на кухне). В то же время, если вы решите соединить розетки звездой, к каждой из них можно будет подключить нагрузку до 16А. Главное, чтобы кабель выдержал и автомат, который установлен на эту розеточную линию.

Источники:

• http://votetoremont.ru/process-remonta/elektromontazhnye-raboty/kak-iz-odnoj-rozetki-sdelat-neskolko-vse-sposoby/
• https://dom-i-remont.info/posts/elektrika/8178/
• https://electrobox.su/soedineniya/soedinenie-rozetok-mezhdu-soboj.html
• https://orensbyt.ru/elektrosnabzhenie/kak-vypolnit-podklyuchenie-rozetok-v-dome-posledovatelno-ili-parallelno.html
• https://YaElectrik.ru/elektroprovodka/kak-podklyuchit-rozetku
• https://okcomfort.com/elektrika/rozetki/kak-dobavit-dopolnitelnuyu.html
• https://elektrik-sam.ru/jelektroprovodka/4060-kak-soedinjat-rozetki-posledovatelno-ili-parallelno.html

Как подключить светодиодную ленту без пайки?

Есть несколько способов подключения светодиодной ленты без пайки:

1. Использовать соединительные клеммы. Это маленькие пластиковые блоки с отверстиями для проводов, которые могут использоваться для соединения проводов между собой без пайки. Просто вставьте конец провода светодиодной ленты в одно отверстие, а конец провода питания в другое отверстие и закрепите провода клеммой.

2. Использовать розетки соединения. Это также пластиковые блоки, но вместо отверстий для проводов они имеют маленькие контакты, которые можно зажать вместе с проводами. Вставьте конец провода светодиодной ленты в одну розетку, а конец провода питания в другую розетку и зажмите их вместе.

3. Использовать самоклеящуюся ленту для крепления светодиодной ленты к поверхности. Эта лента имеет двухсторонний скотч, который позволяет легко закрепить ленту на поверхности. Провода можно соединить с помощью разъемов, которые присоединяются к ленте без пайки.

4. Использовать магнитные держатели. Эти держатели можно закрепить на поверхности и использовать для крепления светодиодной ленты без необходимости склеивать ее. Провода можно соединить с помощью разъемов, которые присоединяются к ленте без пайки.

При использовании любого из этих методов не забудьте убедиться в правильности подключения проводов перед подачей питания.

Видео. Сборка распределительной коробки.
