Подключение и монтаж светильника: пошаговая инструкция для установки люстры своими руками

Отбор и установка осветительных приборов — это одна из наиболее приятных фаз процесса оформления внутреннего пространства жилья. Уникально спроектированная и визуально привлекательная люстра способна стать «сердцем» всего дизайна вашей квартиры или дома. Если вас интересует вопрос о том, как правильно подключить люстру, существует несколько рекомендаций, которые стоит учесть.

Однако сборка и установка люстры нередко сопряжены с определенными трудностями. Особенно часто проблемы возникают при подключении моделей с обилием плафонов к выключателю на несколько клавиш.

Но зачастую владельцы жилья все же могут обойтись без услуг специалиста и установить люстру самостоятельно. В этом материале мы рассмотрим основные этапы сборки и монтажа, расскажем о тонкостях электрического подключения осветительного прибора и предоставим пошаговую инструкцию установки с наглядными фото и полезными видеоматериалами.

Содержание статьи:

• Этапы сборки и подключения люстры
  • Этап #1 — механическая сборка конструкции
  • Этап #2 — разделение проводов на группы
  • Этап #3 — крепление люстры к потолку
  • Этап #4 — поиск фазы и подключение
• Выводы и полезное видео по теме

Этапы сборки и подключения люстры

Фактически монтаж любой люстры проходит два основных этапа: механическое и электрическое. В первом случае происходит соединение всех деталей в единую конструкцию. Во время электрической сборки мастеру требуется правильно соединить все провода, разделив их на отдельные группы, чтобы корректно подключить устройство к выключателю.

Рассмотрим подробнее основные этапы монтажа и подключения люстры

Этап #1 — механическая сборка конструкции

Большинство производителей светотехники дополняют свою продукцию подробными схемами сборки, которые значительно облегчают процесс соединения всех деталей. Однако, даже если инструкции нет, разобраться в строении даже самой сложной конструкции можно.

Чаще всего поставщики упаковывают разрозненные детали люстры, формируя функциональные блоки. Плафоны помещаются отдельно от рожков, как и сам корпус, клеммы и другие детали.

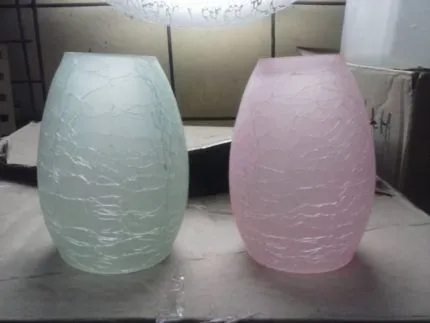

Плафоны и декоративные элементы изделия закрепляются в последнюю очередь, поэтому их распаковку лучше отложить. Это поможет избежать случайного повреждения хрупкого стекла или деформации декора

После того, как вы убедитесь в полноте комплектации люстры и целостности отдельных элементов, можно переходить к сборке устройства.

Порядок сборки:

1. Соберите верхнюю часть корпуса. Для этого установите декоративную тарелку на стержень люстры, зафиксировав конструкцию гайкой.
2. Закрепите рожки, на которых будут находиться плафоны. Для этого открутите декоративную гайку над защитной крышкой корпуса. После снятия гайки поместите рожок в специальное отверстие на корпусе и зафиксируйте его этой же гайкой.

После механической сборки люстры стоит проверить симметричность расположения рожков. Если конструкция выглядит органично, аккуратно докрутите крепежи с помощью гаечного ключа. Декор и плафоны устанавливаются после подключения прибора к электрической сети и монтажа люстры на потолок.

Этап #2 — разделение проводов на группы

Способ распределения проводов зависит от типа выключателя, с которым будет сопряжена конструкция. Подключение к одноклавишному изделию является наиболее простым, а электроустановочное устройство на две и более рабочие клавиши требует более сложного подхода, так как в этом случае провода распределяются на несколько групп.

Каждый рожок конструкции имеет свои провода, которые подключаются к основному кабелю люстры. Для удобства их обмотка (изоляция) оформляется в разной цветовой гамме.

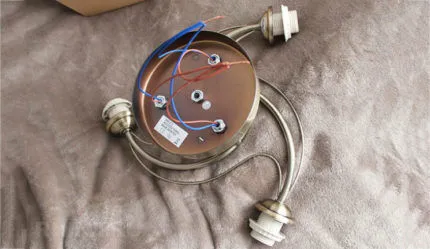

Провода в рожках люстры также нужно аккуратно вывести через специальные отверстия в корпусе осветительного прибора. После этого их необходимо сгруппировать

Необходимо разбить кабели на группы. Для выключателей с одной и двумя клавишами это будет осуществляться по разным принципам.

Если за включение и выключение люстры будет отвечать электроустановочное изделие с одной клавишей, подсоединение проводов выполняется следующим образом:

1. Используя метод скрутки, соедините между собой все нулевые провода от рожков. Изоляция их жил обычно имеет синий или голубой цвет.
2. Аналогичным способом соедините все фазные провода. Оболочка этой жилы окрашена в коричневый, красный, белый, серый и другие цвета.

Вот и все — группы провод готовы к дальнейшему подключению.

Если питающий провод для подключения люстры имеет три рабочих жилы (L1, L2 и N), осветительный прибор можно подключить к двойному выключателю.

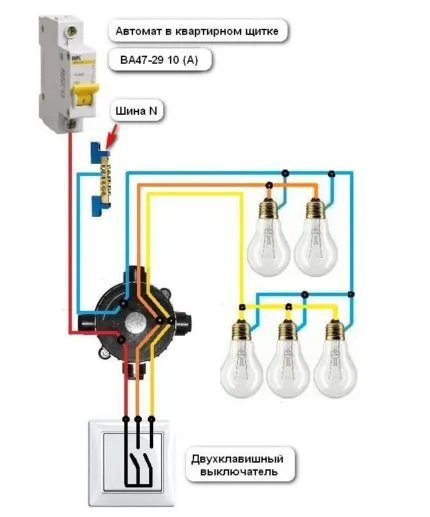

На рисунке выше представлена схема подключения люстры к выключателю на две клавиши. Для удобства пользователей фазы на схеме отмечены разными цветами

В этом случае при разборке проводов от рожков количество жильных групп увеличивается до трех. Первая остается нулевой, а фазные провода необходимо равномерно распределить на две группы — L1 и L2. Впоследствии при подключении они будут рассредоточены на обе клавиши выключателя.

Этап #3 — крепление люстры к потолку

Предварительно стоит прикрепить конструкцию осветительного прибора, используя наиболее подходящий для этого способ.

Для монтажа на бетонных поверхностях чаще всего используют крюк или крепежную планку.

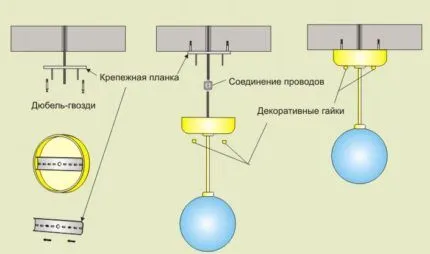

Способ крепления люстры зависит как от конструктивных особенностей самого осветительного прибора, так и от вида потолка в помещении. Пошаговое крепление с помощью планки показано на рисунке выше

Этап #4 — поиск фазы и подключение

Теперь осталось выполнить подключение групп проводов к питающим жилам. Но цветовая маркировка жил домашней проводки не всегда может быть понятной — иногда все жилы могут быть окрашены в белый цвет. Поэтому перед подключением желательно прозвонить провода индикаторной отверткой или мультиметром, чтобы определить фазу и ноль в кабелях.

Поиск фазы с помощью отвертки

Индикаторная отвертка удобна в тех случаях, когда кабель электропроводки состоит из двух жил. Проверка фазы и ноля происходит крайне быстро и просто.

Для этого необходимо обесточить линию, выключив соответствующий автомат, после чего зачистить край жил, освободив от изоляции примерно 1-2 см.

Затем развести жилы в стороны, чтобы избежать их случайного соприкосновения. Включив питание линии, взять индикаторную отвертку. При прикосновении рабочей части отвертки к фазному проводу устройство подаст световой сигнал. Если же при взаимодействии с жилой лампочка на отвертке не загорается, это означает, что перед нами нулевой провод.

При прозвоне проводов отверткой важно помнить о технике безопасности и не прикасаться к рабочей части устройства и к оголенным жилам.

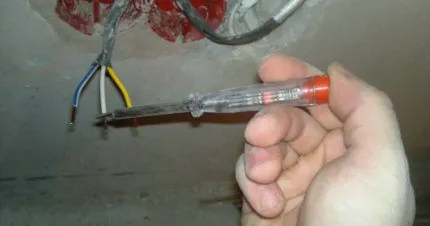

Для корректной проверки напряжения в проводнике с помощью индикаторной отвертки обязательно необходимо удерживать палец на контактной пластине устройства

Определение фазы с помощью мультиметра

Мультиметр понадобится в случаях, когда кабель домашней электросети кроме жил фазы и ноля имеет и линию заземления. Так как индикаторная отвертка реагирует только на фазовый провод, отличить с ее помощью нулевой проводник от заземляющего невозможно.

В этом случае необходимо воспользоваться мультиметром, выполнив несколько простых шагов:

1. После определения фазы с помощью специальной отвертки возьмите мультиметр и включите его в режиме измерения напряжения величиной от 220 В.
2. Один щуп прибора подключите к фазному проводу.
3. После этого поочередно подключайте второй щуп к двум оставшимся проводам и фиксируйте выдаваемые устройством значения.

Полученные данные следует интерпретировать следующим образом:

• если при одновременном подключении фазного и неизвестного провода мультиметр сигнализирует о напряжении в 220 В, то второй провод является нулевым;
• если значения существенно ниже нормального показателя напряжения в бытовой электросети (220 В), то исследуемый проводник является защитным (заземление).

После определения назначения всех жил провода можно обесточить сеть и приступать к подсоединению кабеля люстры.

Подключение проводов люстры

Соединение кабелей осветительного прибора с питающим проводом является наиболее ответственным этапом подключения люстры.

Для подключения необходимо подготовленные группы проводов соединить с соответствующими жилами выходящего из потолка кабеля, которые будут питать током всю конструкцию. Для чего используют СИЗ-колпачки или клеммы Ваго.

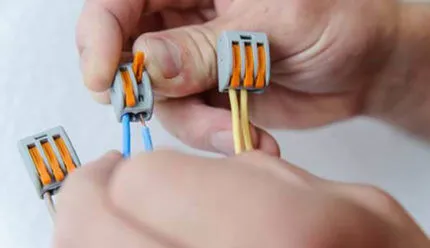

Кроме колпачков при соединении жил для защиты скрутки можно применять специальные клеммы Wago. Для каждой группы используется отдельное изделие. В одно из отверстий в клемме помещается скрутка проводов люстры, во втором фиксируется питающая жила, соответствующая группе проводов осветительного прибора: фазная или нулевая

Специальные колпачки-коннекторы, которые должны дополнительно защищать место соединения жил, часто поставляются в комплекте с люстрой. Чтобы установить эту деталь, аккуратно наворачивайте пластиковый колпачок поверх скрутки.

Если производитель не дополнил комплектацию СИЗ-колпачком, его стоит приобрести отдельно, так как при электрическом подключении осветительного прибора ограничиваться одной лишь скруткой недопустимо. Рекомендуем подробнее ознакомиться со способами соединения электрических проводов.

После этих работ следует аккуратно разместить провода в основании люстры и можно надевать крышку корпуса.

После подключения проводов к сети осуществляется полный монтаж люстры: финальное закрепление декоративной крышки, установка плафонов и декоративных элементов.

Выводы и полезное видео по теме

Автор следующего видео рассказывает о подключении различных видов люстр и объясняет, как подключить люстру с одинарного выключателя на двойной:

Создатель этого видео раскрывает тонкости монтажа люстры на французский натяжной потолок:

Об особенностях подключения и настройки светодиодной люстры с пультом дистанционного управления рассказывает мастер по монтажу осветительных приборов:

Элементарные знания в области электромонтажа дадут возможность самостоятельно собрать и подключить люстру даже с самой необычной конструкцией. Но важно помнить о технике безопасности и обязательно отключать питание линии при подключении осветительного прибора.

Однако при покупке модели с очень сложной конфигурацией или при желании использовать выключатель на три и более клавиши все же стоит обратиться к профессиональному электрику. Мастер сможет грамотно распределить провода и корректно подключить прибор к сети.

У вас остались вопросы по подключению люстры? Вы можете их задать нашим экспертам и другим посетителям сайта — форма обратной связи расположена ниже. Также здесь вы можете оставить рекомендации и поделиться секретами монтажа, которые будут полезны другим пользователям.

Как правильно подключить выключатель на люстру?

Подключение выключателя на люстру зависит от конкретной модели и типа проводки, поэтому важно следовать инструкции, которая поставляется вместе с люстрой. Однако, в целом, процесс подключения может быть описан следующим образом:

1. Выключите электричество в комнате, где вы будете устанавливать люстру. Это можно сделать, отключив соответствующий автомат в электрической шкафу.

2. Снимите кожух с люстры и изучите расположение проводов. Обычно провода бывают цветных (черный, белый и зеленый или медный) или помечены соответствующими буквами.

3. Подключите провода от люстры к соответствующим проводам в потолке. Обычно на люстре есть клеммы для подключения проводов. Черный провод от люстры соедините с черным проводом в потолке, белый с белым и зеленый или медный провод с зеленым или медным проводом в потолке.

4. Если выключатель не был подключен ранее, то найдите провод, который идет от выключателя к люстре. Этот провод может быть красного или черного цвета. Соедините его с черным проводом на люстре.

5. После того, как все провода подключены, закрепите кожух на люстре и включите электричество в комнате.

6. Проверьте работу выключателя и люстры, чтобы убедиться, что они работают должным образом.

Если у вас есть какие-либо сомнения или вопросы относительно подключения выключателя на люстру, лучше обратиться к профессионалам или электрику. Они помогут с установкой люстры и подключением выключателя правильно и безопасно.
