Для обеспечения удобства контроля над освещением, часто используется соединение 4-х выключателей, которое позволяет управлять одним источником света с 4 разных мест. Это требует определенного порядка подключения и соблюдения правил коммутации, которые обеспечивают непрерывную работу осветительных приборов и безопасность пользователей. Если вас интересует установка проходного выключателя для 4 точек, то это вопрос, который стоит рассмотреть.

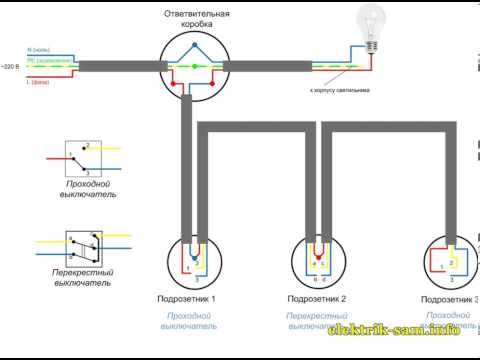

Схема подключения проходных

Корректное подключение четырех проходных выключателей

Особенность такой схемы в том, что она состоит не только из проходных, но и перекрёстных приборов, способных в определённой последовательности замыкать фазы. Для того чтобы осуществить такое соединение, потребуется два проходных и два перекрёстных устройства. Первый из них имеет 3 контакта, в свою очередь второй тип – четыре.

Основные правила:

  • приборы устанавливаются в обычные приспособленные для этого отверстия в стене, удобство расположения которых выбирается индивидуально или в соответствии с особенностями проектирования помещения;
  • проходные открывают и замыкают схему, поэтому устанавливают их в крайних точках всей четырёхкомпонентной системы;
  • следует соблюдать порядок поочерёдной коммутации;
  • отключить электричество в сети и соблюдать правила безопасности.

Пошаговое руководство

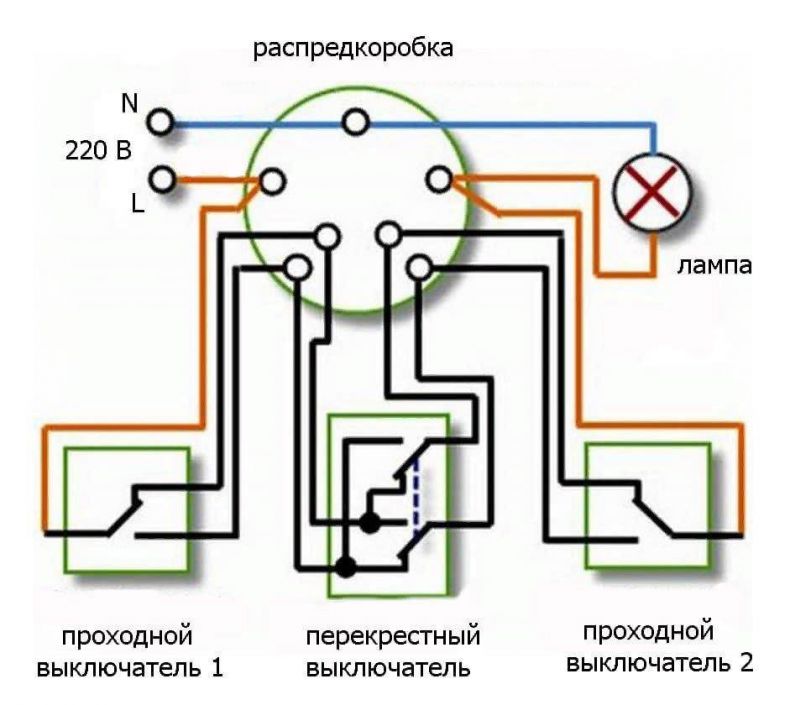

Подключение проходного выключателя

Подключение проходных выключателей на 4 места начинается с первого проходного. От распределительного щитка провод проводится к контакту 1. От фаз 2 и 3 идёт соединение к 1 и 2 первого перекрёстного. От 3 и 4 проводится подключения к контактам 1 и 2 второго перекрёстного. От 3 и 4 соединение ведётся к фазам 2 и 3 второго проходного. Контакт 1 последнего устройства присоединяется к светильнику.

Несоблюдение простых правил порядка соединения фаз и распределения нагрузки может привести к сбоям в работе электрической системы. Среди распространенных ошибок можно выделить следующие:

  • одно из устройств разрывает цепь – причиной этому служит нарушение порядка коммутации;
  • перегрев или перегрузка фаз – происходят от высокой нагрузки, которую следует снизить или выбрать другую схему соединения.

Следует также помнить о правилах безопасности и проверить напряжение в сети, прежде чем начинать собирать и соединять схему.

Чем отличается проходной выключатель от переключателя?

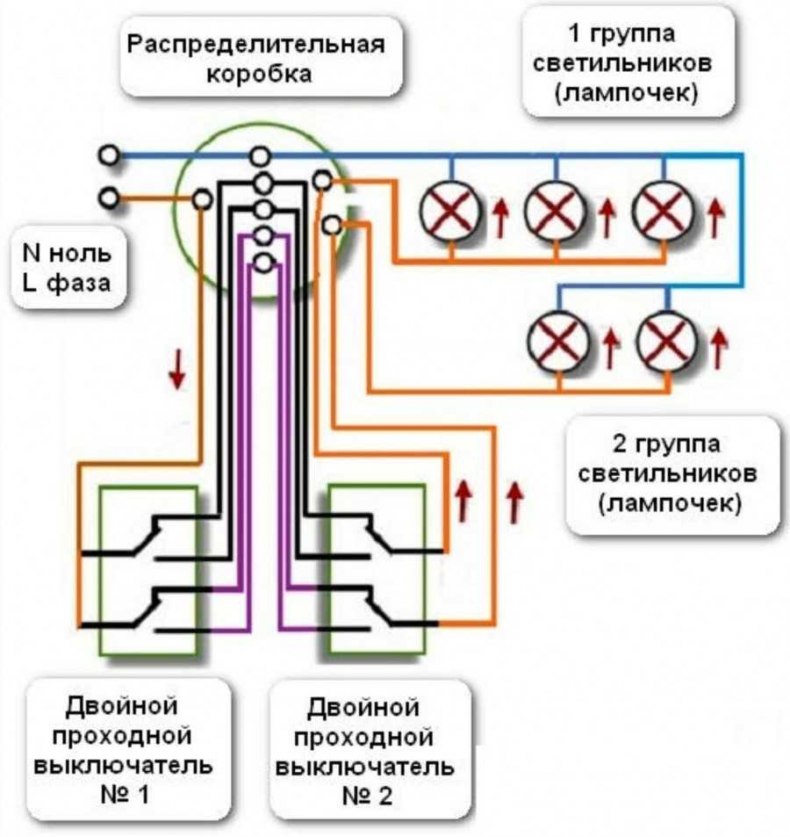

Схема подключения проходного


Проходной выключатель и переключатель — это два разных типа выключателей, используемых для управления электрическим освещением или другими устройствами.

Проходной выключатель (также известен как «двойной выключатель») используется в комнатах, где требуется управление освещением с двух разных мест. Например, в комнате с двумя дверьми или в большой гостиной, где хотите управлять светом с двух концов комнаты. Проходной выключатель имеет два переключателя (обычно с одинаковой формой и цветом), которые могут быть установлены на разных стенах комнаты. Это позволяет управлять светом с любого конца комнаты, независимо от того, где находится человек.

Переключатель (или «одиночный выключатель») является самым распространенным типом выключателя, который используется для управления освещением в одной комнате или зоне. Он имеет один переключатель, который переключает свет между включенным и выключенным состоянием.

В отличие от переключателя, проходной выключатель имеет два переключателя и позволяет управлять светом с разных мест. Если у вас есть комната с двумя дверьми, то проходной выключатель будет более удобным, чем установка двух отдельных переключателей, так как он позволит включать и выключать свет с любого конца комнаты.
