Правильное подключение двойной телефонной розетки: схема и особенности

Услуги мобильной телефонной связи значительно упростили межличностное общение, сделав его более удобным и доступным. Современному человеку не требуется искать телефонный автомат или использовать телефонные жетоны, чтобы получить возможность совершить звонок…

Если вам интересно, как правильно подключить двойную телефонную розетку, вы найдете соответствующие рекомендации в нашей информационной статье.

В наши дни телефонный аппарат может иметь много дополнительных функций

Подключение телефонной розетки

Подключение розеток RJ-11 и RJ-12 производится абсолютно одинаково, за исключением числа подсоединяемых проводников. Наиболее часто используются двухжильные провода, с коммутацией которых проблем не возникает. Сложнее обстоит дело с четырехжильными изделиями, соединение которых должно производиться согласно цветовой схеме.

Перед началом работы розетка разбирается (снимается верхняя панель). С телефонного кабеля снимается внешняя оболочка на нужную длину. В зависимости от типа контактов, проводники зачищаются или оставляются в изоляции. Дальнейшие мероприятия производятся в соответствии с инструкцией.

Коммутация двухжильным проводом (RJ-11)

Пошаговая инструкция поможет провести подключение быстро:

1. На внутренней части устройства расположены четыре клеммы или контакта. При наличии болтовых контактов, нужно определиться с цветом подводимых к ним проводников. По международным стандартам красный проводник должен являться отрицательным, а зеленый – положительным. К ним и подключаются концы подведенного телефонного провода

Схема соединения 2-х жильного кабеля с контактами телефонной розетки

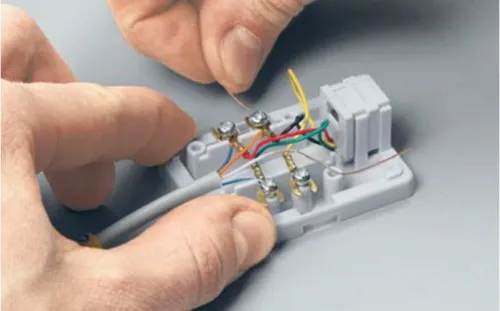

1. Если конструкция устройства предусматривает клеммы, то концы провода зачищать не нужно. Они вставляются в основание клемм и продавливаются до упора тонкой плоской отверткой. Миниатюрные ножи, предусмотренные в каждом контакте, прорежут изоляцию и обеспечат надежный контакт. При этом задействуют средние клеммы 2 и 3

Схема подключения провода к средним клеммам 2 и 3 в телефонной розетке

1. Закрепить устройство на стене, проверить работоспособность
2. Закрыть лицевую панель. Монтаж окончен.

Практическая рекомендация: При подсоединении концов двухжильного провода к контактам розетки, их полярность не играет никакой роли для работоспособности изделия или качества связи.

Подключение розетки 4-х жильным проводом (RJ-12)

В ходе монтажа будут полезными следующие советы:

1. При коммутации четырех проводников, их соединяют соответственно цвету внутренних проводков в розетке. Обычно красный и зеленый – 1 пара, черный и желтый – 2 пара. Вместо желтого проводника может быть белый или синий цвет, также и на сетевом проводе. Суть от этого не меняется

2.

3. Если розетка имеет систему контактов в виде клемм, то первая пара (красный – зеленый или синий – бело-синий) «сажается» на средние клеммы 2 и 3, а вторая пара (черный – желтый или оранжевый – бело-оранжевый) – на крайние жилы 1 и 4.

Такой способ коммутации является стандартным общепринятым, обеспечивающим удобство при обслуживании и ремонте телефонных линий.

Полезные советы

Не допустить ошибок в монтаже поможет следование простым советам от специалистов:

1. Лучше использовать устройства для скрытого монтажа. Они гармоничнее остальных вписываются в интерьер. Но для их установки придется нарушить целостность стен и настенного покрытия.
2. В процессе выбора рекомендуется уделять внимание исключительно проверенным фирмам с хорошей репутацией. Это гарантия безопасности и надежности.
3. На большинстве розеток контакты пронумерованы. Если маркировки нет, следует посмотреть на цвета. Зеленые, оранжевые или синие контакты в сочетании с белым цветом — положительные, контакты таких же цветов, но без белого, — отрицательные.
4. Во время монтажа изделий старого стандарта не будет лишним помнить о цветовом оформлении контактов: оранжевые, черные и зеленые — положительные, красные, желтые, синие — отрицательные.

Разновидности розеток для подключения телефона отличаются конструкцией, способом монтажа и другими параметрами. Если следовать инструкции, установить эти устройства будет несложно.

Коннекторы для подключения телефонных аппаратов к розеткам

Как и телефонные розетки, коннекторы к ним могут быть подключены с помощью двухжильного (система RJ-11) или четырехжильного кабеля (система RJ-12). Кроссировка коннектора проводом из 2 жил осуществляется следующим образом:

1. Наружная защитная оболочка удаляется, оставляя свободные концы длиной 10-12 мм
2. Проводники без зачистки изоляционного слоя заводятся в корпус коннектора на средние позиции 2,3. Первая и четвертая клеммы остаются свободными
3. Производится обжим (опрессовка) контактов с помощью специального инструмента или отвертки с тонким основанием.

Если используется провод старого образца (лапша), то его жилы зачищаются и помещаются в оболочку от витой пары, после чего осуществляются перечисленные выше мероприятия. При подключении 4-х жильного кабеля, на средние контакты 2,3 «сажаются» красный и зеленый провод (либо синий и бело-синий), а на 1,4 – черный и желтый (либо оранжевый и бело-оранжевый). После этого проводится обжим.

Цветовая схема кроссировки 4-х жильного кабеля в коннекторе телефонной линии

Обжим с помощью отвертки производится путем поочередного нажатия до упора на каждый из контактов коннектора. Встроенный нож пробьет изоляционный слой проводника и соединение будет обеспечено.

Выбор провода

Чтобы выполнить разводку линии согласно схеме размещения телефонных аппаратов в квартире, используют провод ТРП 2×0,4 или 2×0,4, который имеет две отдельных медных жилы, покрытых изоляцией из поливинилхлорида (ПВХ). Особенностью этого кабеля, называемого в простонародье «лапша», является наличие разделительной полосы между его жилами. В эту полосу очень удобно забивать мелкие гвозди для закрепления провода на поверхности.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как выбрать и подключить ТВ розетку?

Обзор известных производителей телефонных розеток

При выборе разъемного устройства для подключения стационарного телефонного аппарата желательно отдавать предпочтение торговым маркам, имеющим положительную репутацию на рынке электронной техники, проверенную временем. Среди таких брендов можно отметить турецкие фирмы Lezard, VIKO, а также производителей из Франции – Schneider Electric, Legrand Valena. Для сравнения, средние цены из интернет-магазинов на продукцию указанных производителей приведены в таблице:

Производитель	Описание изделия	Стоимость, руб.
Lezard	Розетка телефонная, двойная, врезная	310
VIKO	//	248
Schneider Electric	//	496
Legrand Valena	//	700

Указанные цены являются усредненными данными и не могут быть использованы для планирования или составления смет. Читайте также статью: → «Купить розетки: как правильно выбрать розетки? 6 параметров».

Необходимые инструменты и материалы

В зависимости от разновидности телефонной розетки, а также от используемого стандарта, могут потребоваться различные инструменты и материалы.

Однако, рекомендуется иметь в наличии сразу весь необходимый инвентарь:

1. Отвертка, которая по типу рабочей поверхности и габаритам соответствует шурупам, используемым для крепежа приспособления. Рукоять отвертки обязательно должна обладать изоляцией, чтобы избежать поражений электрическим током.
2. Подрозетник.
3. Кабель, если происходит не замена старого устройства, а прокладка абсолютно нового.
4. Перфоратор, также как и кабель, понадобится, если происходит монтаж новой розетки.
5. Сама розетка.
6. Нож с острым лезвием.
7. Саморезы.
8. Кусачки.
9. Изоляционная лента.
10. Универсальный мультиметр или тестер.
11. Защитные перчатки.
12. Односторонняя и двухсторонняя клеящая лента.
13. Графитный карандаш и маркер с яркой краской, который потребуется для нанесения разметок.

Пошаговая инструкция по монтажу

Итак, как установить и подключить розетку для телефона? В первую очередь необходимо проверить наличие схемы подсоединения устройства. Из инструментов понадобится отвертка, электрическая дрель и непосредственно сама телефонная розетка.

Примечание: в рабочем состоянии напряжение на линии может подняться до 120В. Поэтому чтобы ограничить себя от таких неприятных моментов, когда осуществляется установка и подключение телефонной розетки к сети, лучше пользоваться диэлектрическими перчатками.

Прежде чем приступать к монтажу, необходимо обесточить электрическую сеть. Затем с помощью бокорезов или ножа снять изоляцию с проводников. Делать это нужно аккуратно, чтобы не повредить жилы. Ведь если они повредились, то будут легко ломаться. Зачищать кабель нужно по длине в 4 см. О том, как снять изоляцию с кабеля, читайте в нашей статье.

С помощью тестера определить полярность проводников. Как правило, телефонная розетка имеет красный положительный проводник и зеленый – отрицательный. Но лучше проверять, так как неизвестно как была осуществлена установка и подключение. В случае если прибора под рукой не оказалось, то подсоединение делается согласно существующему плану (схема прилагается к аппарату).

Последующее действие после проверки полярности – это подключение кабельных жил, как показано на фото ниже. После этого на стене фиксируется телефонная розетка. После установки нужно осуществить подключение к сети и протестировать установленное устройство.

Следует отметить, что корпус может быть и срытого типа. Как установить и подключить скрытую розетку для телефона? В первую очередь необходимо нанести на стену разметку, где будет осуществляться установка устройства. С помощью перфоратора сделать отверстие и саморезами зафиксировать элементы конструкции. Монтаж заканчивается креплением защитного корпуса и тестированием приспособления, которое было установлено.

Если же в домашних условиях необходима установка и подключение розетки для телефона на 2 выхода (установка нескольких аппаратов с разными телефонными номерами), то следует учитывать один нюанс – монтаж происходит с большим количеством проводников. Но в целом значительных отличий в работе нет.

Установка скрытых розеток

Процесс подключения скрытых розеток не отличается от подключения внешних, различие заключается в монтаже. В стене необходимо просверлить перфоратором отверстие и установить в него подрозетник. Для этого насадка перфоратора должна быть равна диаметру самой коробки.

Также перфоратором проделывается углубление в стене, которое необходимо для подведения кабеля к подрозетнику. По завершении этих работ углубление заштукатуривается. После укладки кабеля в подрозетнике должно остаться в запасе примерно 10 см, лишнее можно отрезать.

Далее кабель подключается так же, как и во внешних розетках, коробка устанавливается в подрозетник и закрепляется, после чего надевается декоративная насадка.

Для подключения двух устройств на отдельные телефонные линии, а также для создания офисных мини-АТС применяются розетки стандартов RJ-12 и RJ-14. Для подключения нескольких телефонов потребуется подключить кабели в блоки последовательно.

Подключение розеток стандарта RJ-25, где совмещаются разъемы РТШК-4 и RJ-11, может осуществляться только специалистом, так как в этих устройствах имеется три пары рабочих контактов. Розетки типа RJ-45 используются для подключения факсов, модемов и других сложных приборов связи, для их установки также необходимо обратиться к специалисту.

Телефонную розетку во многом проще подключить, чем электрическую. Но этот процесс требует внимательности и аккуратности. Если вы не уверены, что можете выполнить данную работу самостоятельно, обратитесь к специалисту.

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток. Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Корпусы таких устройств оснащены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до четырех пар рабочих контактов

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11. Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода.

Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

В центральной части пластикового модуля, именуемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Такие модули в основном применяются, когда необходимо с новой телефонной проводкой скоммутировать винтажный эксклюзивный старый телефон

Не менее востребованы и модели, имеющие совмещенный разъем РТШК-4 и RJ-11. Установка переходник позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи задействуются только два контакта, расположенные ближе к центру

При подключении факсов, модемов, компьютерных систем и других сложных устройств приборов связи применяют также стандарт RJ-45

При подключении устройств стандарта RJ-45 главное внимание уделяют соответствию пластмассовых ключей

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуются лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Галерея изображений Фото из Корпус розетки представляет собой пластиковую коробочку, устанавливаемую на стенку саморезами или любую другую ровную поверхность с применением двухстороннего скотча

Розетка предназначена для подсоединения телефонного провода со штекером типа RJ-12

Для подсоединения телефонного кабеля механизм розетки оснащен винтовыми зажимами, предназначенными для крепления отверткой

Схема подсоединения телефонного кабеля к розетке зависит от количества разъемов

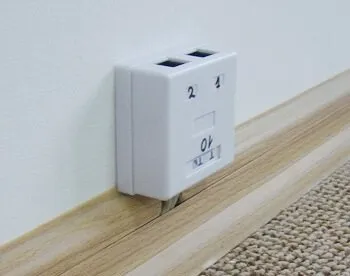

Внешний вид накладной телефонной розетки

Телефонный патч-корд с коннектором типа RJ-12

Внутреннее устройство телефонной розетки

Схема подключения розетки с двумя разъемами

Какое напряжение в телефонной линии связи

Телефонная линия связи находится под напряжением постоянного тока 40-60 В если телефон не подключен или подключен, но телефонная трубка положена на телефонный аппарат.

Во время звонка напряжение в линии связи становится переменным с амплитудой до 120 В. Когда Вы снимаете телефонную трубку, то напряжение снижается до величины 6-12 В. Это напряжение не опасно для жизни, но вызвать неприятные ощущения может.

Вывести из строя линию связи или испортить телефонный аппарат при подключении невозможно.

Может произойти отключение телефонной линии на несколько минут, если надолго будет снята трубка без набора номера или если будут замкнуты накоротко проводники линии связи. Телефонную линию автоматически отключает автоматическая телефонная станция (АТС) для экономии электроэнергии. Так что можете смело приступать к самостоятельному подключению телефона к линии связи.

Перед тем, как подключить стационарный телефон, факс или радиотелефон к линии связи, желательно, но не обязательно, проверить наличие готовности линии связи. Напряжение в линии можно измерять вольтметром, рассчитанного на измерение постоянного напряжения.

Если телефон к линии не подключен или подключен, и трубка положена на телефон, прибор должен показать напряжение величиной 40-60 В. Если вольтметра нет, можно проверку выполнить с помощью картошки, и это не шутка, а реальный способ проверки. Достаточно в срез картошки воткнуть зачищенные от изоляции провода лапши. Батареек не нужно, так как провода уже находятся под напряжением.

Скрытые опасности телефонной сети

Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.

Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.

Основные виды устройств

Разновидности розеток заменяют друг друга и совершенствуются с появлением новых технологий. Более современные и универсальные RJ-11 часто приходят на смену стандарту РТШК-4.

Разъем у новой модели не отличается от других видов, но количество проводов в общем кабеле меняется.

Розетки для телефона и интернета делятся на 5 стандартов:

• РТШК-4. Устаревший и редко применяемый тип. Конструкция розетки включает корпус и начинку из четырех контактов. У вилки есть 4 металлические пластины. Штырь из пластика находится в центре и дает соединению дополнительную жесткость.
• RJ-11, RJ-12. Широко используемые современные варианты, предназначенные для телефонов разных видов. У них может быть два, четыре или шесть контактов. Этот вид лучше всего подходит для монтажа в жилых помещениях.
• RJ-14. Стандарт, который устанавливается в офисах для подключения модемов, факсов и других аналогичных устройств. Чтобы использовать две линии одновременно, нужно приобрести модель с четырьмя контактами, которые соединяются с четырехжильными кабелями.
• RJ-25. Этот вариант также часто встречается в офисных помещениях. Он включает шесть разъемов для установки модемов, локальных сетей и факсов.
• Комбинированный. Конструкция этого устройства сочетает в себе розетки типа RJ-11 и РТШК-4.
• RJ-45. Специальный разъем для подключения к сети сложных схем в модемах и ноутбуках.

Схемы монтажа и способы подключения

Подключение домашних телефонов чаще всего происходит через 2-контактную розетку RJ-11. Монтаж телефонной розетки для подключения нескольких телефонов, например, для создания офисной сети мини-АТС, потребует использования моделей RJ-14…45, с несколькими парами контактов.

Сложные системы телефонии рекомендуется применять розетки RJ-45. В продаже имеется очень удобный вариант многофункциональных розеток, совмещающих в себе выходы для подключения компьютера к интернет-сети, телефона и 220-вольт, для электропитания ПК или оргтехники.

Хотя в телефонной сети номинальное напряжение всего 12 вольт, соблюдение техники безопасности всё же не будет лишним. Во время сработки вызова пиковое напряжение может подыматься до 100-110 вольт, что уже весьма чувствительно для человека. Инструменты должны иметь электроизоляционные оплётки.

Установка телефонной розетки может производиться двумя способами:

При выборе варианта монтажа следует учитывать материал, из которого изготовлены стены, дизайн помещения, удобство подключения и использования. Накладные модели выглядят не столь эстетично, как встроенные. Но они более удобны в техническом обслуживании, когда требуется произвести ремонт или замену устройства.

При открытом способе монтаж телефонного кабеля производится снаружи стен, в пластмассовых кабель-каналах. Для прокладки линии используют одножильные кабеля марки КСПВ, заключённые в полиэтиленовую оплётку. При монтаже внутридомовой телефонной линии может применяться и распредкабель марки ТРП.

Виды и типы интернет-розеток

Что бы понять какой тип розеток нам нужно использовать в том или ином случае, необходимо разобраться со общей классификацией розеток под разъём RJ-45.

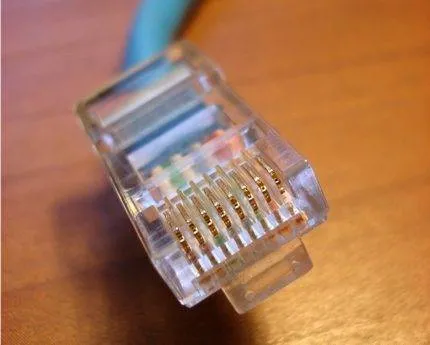

Но прежде, RJ-45 — это унифицированный стандарт физического соединения компьютеров и сетевых коммутаторов с помощью стандартного 8-жильного экранированного провода, который часто называют «витая пара». Потому что, сделав поперечное сечение кабеля, можно легко увидеть 4 переплетённых пары проводов. С помощью этого типа провода строиться подавляющее большинство каналов передачи информации в сетях локального и общего пользования.

Специалисты наводят следующую классификацию розеток:

1. По количеству разъёмов. Различают одинарные, двойные и терминальные розетки с 4-8 разъёмами. Кроме того, существует ещё отдельный вид комбинированных розеток. В таких модулях могут находиться дополнительные типы интерфейсов, включая аудио-, USB-, HDMI- и сам RJ-45.
2. По скорости передачи данных. Существует много разновидностей и категорий, главными из которых является категория 3 — скорость передачи данных до 100 Мбит/с, категория 5e — до 1000 Мбит/с и категория 6 — до 10 Гбит/с на расстояние до 55 метров.
3. По принципу крепления. По аналогии с силовыми электроустановочными изделиями существуют внутренние и накладные компьютерные розетки. У внутренней розетки механизм (контактная группа клем) углублена в стену, у наружно проложена по поверхности стены.

Для розетки скрытой, проложенной в стене проводки, обязательно наличие в стене защитного пластикового «стакана», куда крепится клеммник. Внешняя розетка крепиться обычно с помощью накладной панели на поверхность стены.

Галерея изображений Фото из

Есть устройства с механизмами, отличающимся от традиционных представлений. Например, розетки АВВ из серии Jaeger BASIC 55

Модульную разновидность розетки для интернета от привычных моделей отличает только внешний вид. Схема подключения абсолютно аналогична

В рядах интернет-розеток для скрытой установки редко, но встречаются модификации с клеммными колодками. С принципом их установки тоже несложно разобраться

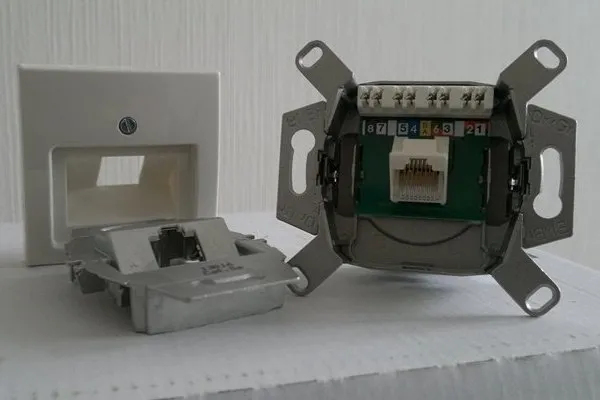

Стандартный механизм интернет розетки Легран

Вариант розетки для подключения к интернету

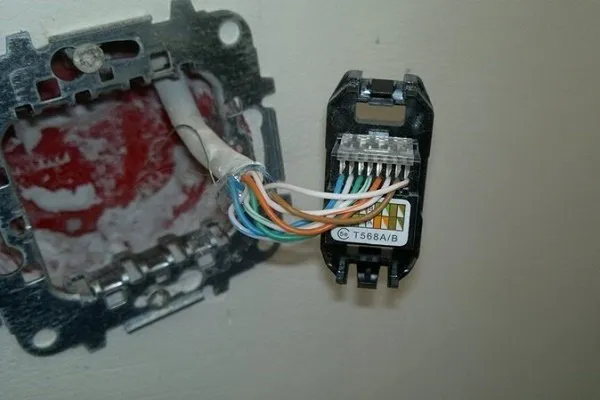

Подключение модульного типа интернет розетки

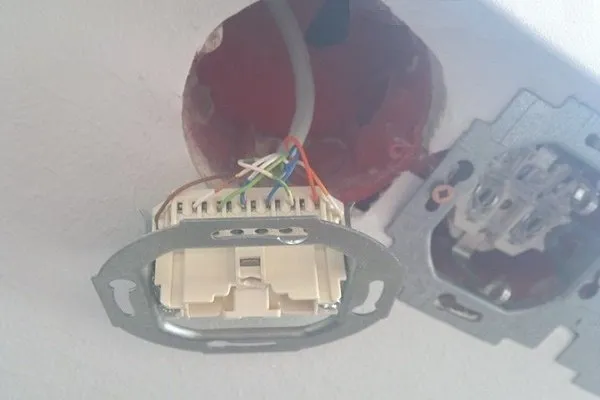

Интернет розетка с модульными колодками для витой пары

Что касается производителей: их много, отечественных и зарубежных. В последнее время «китайские» компании по производству сетевого оборудования начали «выравниваться» в плане качества готовой продукции относительно остальных. Однозначно высоким качеством отличается продукция от таких мировых брендов, как Digitus, Legrand, VIKO и т.д..

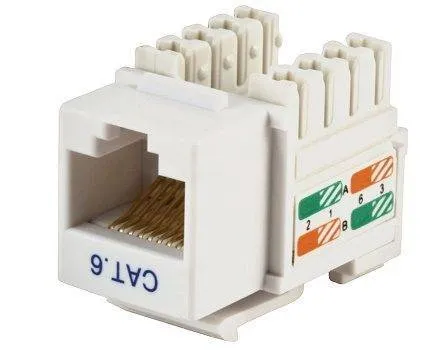

Отдельно стоит сказать о «keystones» — кейстоунах.

Это модульная архитектура размещения отдельных «камней» — модульных разъёмов под самые разные аудио-, видео-, телефонные-, оптические-, Mini-DIN- и другие интерфейсы, включая RJ-45 на одной стандартной панели розеточного блока. Это достаточно гибкая и масштабируемая система предоставления интерфейсов конечному пользователю.

Сколько устройств можно подключить в одну розетку?

Количество устройств, которые можно подключить в одну розетку, зависит от мощности электрической сети и мощности каждого подключаемого устройства.

В России обычно используется сеть напряжением 220 Вольт и предельной мощностью 3,5 кВт для однофазных сетей и 10 кВт для трехфазных сетей. Мощность каждого прибора, как правило, указывается на его корпусе или в технической документации.

Чтобы определить, сколько устройств можно подключить в одну розетку, нужно сначала узнать мощность каждого из них, а затем посчитать общую мощность всех устройств, которые вы хотите подключить. Если общая мощность устройств не превышает предельную мощность электрической сети, то вы можете подключить все устройства в одну розетку.

Но в целях безопасности и для предотвращения перегрузки сети, рекомендуется использовать распределительные устройства, такие как удлинители с предохранительными элементами и защитой от перегрузки, чтобы распределить нагрузку между несколькими розетками и избежать повреждения оборудования или возгорания.
