Изучаем схемы интернет-кабелей — правила обжима витой пары и особенности цветов жил

В предыдущих статьях мы рассказывали об устройстве и особенностях работы витой пары, а сегодня поговорим о схемах обжима разъемов. Сначала немного теории.

Расцветка и контакты разъёмов

Для обозначения жил витой пары, используемых для интернета и системы структурированной кабельной связи (СКС), применяют разноцветную изоляцию: оранжевый, зелёный, синий и коричневый цвета. Каждая пара состоит из одной жилы, окрашенной сплошным цветом, и второй – белой жилы с полосой того же цвета.

Откуда взялась такая расцветка? Во-первых, это упрощает монтаж, потому что так проще определить, из какой пары каждая жила при терминировании разъёма или обжиме штекера.

Во-вторых, так обозначают полярность: на белом проводе с полосой обычно положительный потенциал, а на проводе с изоляцией, окрашенной сплошным цветом, — отрицательный. И действительно, если посмотреть на схему обжима витой пары и назначение контактов, то видно, что при обжиме двухпарного кабеля полосатые жилы подключаются к условно «плюсовым» контактам.

Однако для четырёхпарного кабеля это не совсем так, ведь в синей паре к положительному контакту подключается, наоборот, провод с одноцветной изоляцией. Больше никакой «тайной» информации цвета жил не несут, а их положение на контактах может изменяться в зависимости от схемы обжима.

Основные схемы обжима разъёмов витой пары

Для начала давайте разберемся, как расположены и пронумерованы контакты на разъёмах. Рассмотрим схему обжима штекера, который чаще всего называют RJ45, хотя на самом деле это не совсем верно. Правильное его название 8P8C, что расшифровывается, как «8 позиций – 8 контактов». Если расположить штекер так, чтобы фиксатор (язычок) был направлен от вас, а контакты смотрели вправо, то первый контакт будет сверху.

Существует две основные схемы обжима витой пары для интернета и локальных сетей, они описаны в группе стандартов EIA/TIA-568 и называются почти аналогично — T568A и T568B. Но чаще их называют по последней букве — схема А, схема В.

Какую из них использовать и в каких случаях?

Артём Шарапов, сотрудник компании IEK GROUP (направление оборудования для IT-коммуникаций ITK), на вебинарах и офлайн-мероприятиях приводит прекрасную мнемоническую аналогию: «568А и 568В — это не латинские буквы «эй» и «би», а русские и расшифровываются как «А — американский» и «В — верный»».

Ёмко и понятно, то есть нам в России нужно использовать «верную» схему — 568В.

Вебинар Артёма Шарапова, где он подробно и ёмко рассказывает про витую пару и про всё, что с ней связано, мы приводим в конце этой статьи.

Схемы обжима кабелей

Мы уже определили, что у нас используется схема обжима T568B. Теперь давайте разберёмся, как именно её применять на практике.

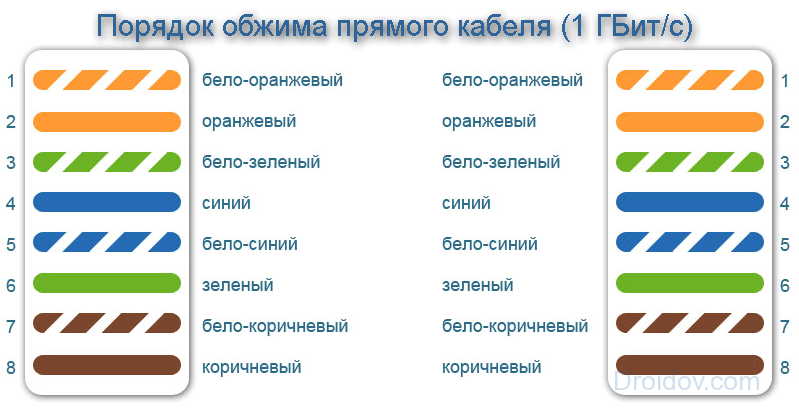

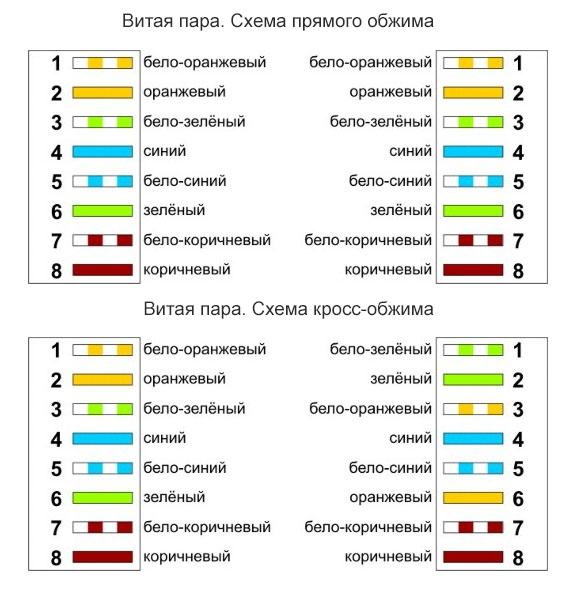

В зависимости от назначения кабеля его концы обжимают по-разному. Самый частый случай — это так называемая прямая схема обжима. Концы кабеля обжимаются одинаково с двух сторон по схеме T568В.

Эта схема используется в большинстве случаев, частый бытовой пример — обжим кабеля от роутера до компьютера или от розетки до роутера. Такой соединительный кабель называется «патч-корд». Если скорость сети до 100 Мбит/с и используется двухпарный кабель, то схема не изменяется, просто не обжимаются провода в 4, 5, 7, 8 контактах — синяя и коричневая пара.

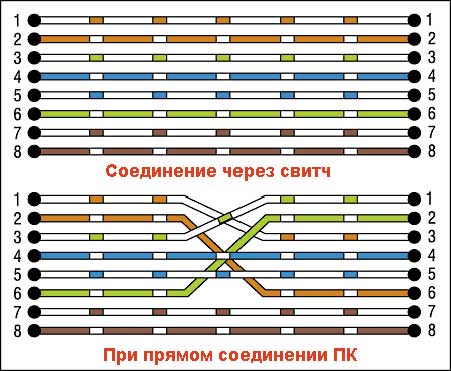

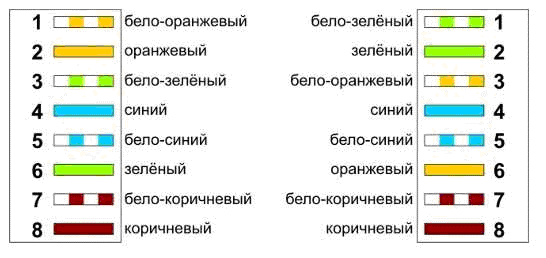

Если нужно соединить два компьютера между собой напрямую, без дополнительных устройств типа роутеров и прочих маршрутизаторов, то используют перекрёстную схему обжима. В этом случае один штекер обжимают по схеме T568B, а второй по T568A.

Для двухпарного кабеля, как и в предыдущем случае, схема отличается только тем, что нет синей и коричневой пары.

Такие схемы подходят для обжима перекрёстного кабеля в сетях со скоростью до 100 Мбит/с. Встречается ещё один вариант перекрёстной схемы для сетей 1000BASE-T (1000 Мбит/с), где местами также меняются синяя и коричневая пары.

Перекрёстные схемы обжима нужны, чтобы соединить порты приёмника первого устройства с портами передатчика второго и наоборот — передатчик второго с приёмником первого. Для этого и меняют жилы местами.

Но у современных сетевых устройств есть функция Auto MDI-X, с её помощью устройства автоматически определяют, как нужно назначить выводы порта, какой должен работать на приём, а какой – на передачу. Поэтому в большинстве случаев для соединения компьютеров, роутеров и другого оборудования подойдёт прямой кабель, обжатый по любой схеме.

ВАЖНО! Это не значит, что можно пренебрегать порядком расположения жил витой пары. Если вы вставите их «как попало», то вся «магия» по снижению помех при передаче дифференциального сигнала исчезнет, так как сигнал может пойти по проводникам разных пар. Поэтому обжимайте по стандартной схеме T568B. Тогда ни вам, ни тем, кто будет обслуживать оборудование после монтажа, не придётся искать второй конец кабеля и смотреть, как на нём обжаты жилы!

Как мы уже упоминали, эти схемы используются при обжиме штекеров типа 8P8С. При терминировании разъёмов с IDC-контактами, которые используются в патч-панелях и розетках, дела обстоят проще — схема указывается на самом разъёме.

С теорией мы закончили, а в следующей статье расскажем, как быстро и надежно обжать штекеры при помощи современных инструментов. А пока посмотрите это видео:

Подписывайтесь на наш канал, чтобы не пропустить нужную информацию!

Всем, кто интересуется этой темой, рекомендуем статьи:

Также рекомендуем к просмотру тот самый вебинар Артёма Шарапова:

А если у вас остались еще вопросы, пишите в комментариях. Будем рады на них ответить!
