Схемы Подключения Ламп Дневного Света — С Дросселем, Стартером и Без Них

С ростом стоимости электричества многие начинают искать способы экономии, обращая внимание на светильники, работающие на лампы дневного света. «Схема лампы дневного света» довольно проста в освоении, поэтому даже те, кто не имеет глубоких знаний в области электротехники, смогут с ней разобраться.

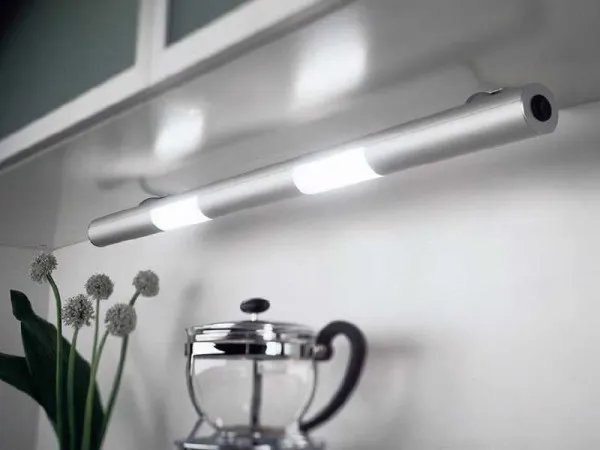

Хорошая освещенность и линейные размеры – преимущества дневного света

Принцип работы люминесцентного светильника

В светильниках дневного света использована способность паров ртути излучать ультрафиолетовое волны под воздействием электричества. В видимый для нашего глаза диапазон, это излучение переводят вещества – люминофоры.

Потому обычная люминесцентная лампа представляет собой стеклянную колбу, стенки которой покрыты люминофором. Внутри также находится некоторое количество ртути. Имеются два вольфрамовых электрода, обеспечивающих эмиссию электронов и разогрев (испарение) ртути. Колба заполнена инертным газом, чаще всего – аргоном.  Свечение начинается при наличии паров ртути, разогретых до определенной температуры.

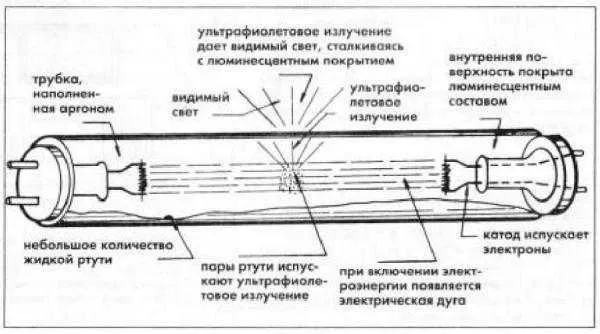

Принципиальное устройство люминесцентной лампы дневного света

Но для испарения ртути обычного напряжения сети недостаточно. Для начала работы параллельно с электродами включают пуско-регулирующие устройства (сокращенно ПРА). Их задача — создать кратковременный скачок напряжения, необходимый для начала свечения, а затем ограничивать рабочий ток, не допуская его неконтролируемого возрастания. Эти устройства – ПРА — бывают двух видов — электромагнитные и электронные. Соответственно, схемы отличаются.

Схемы со стартером

Самыми первыми появились схемы со стартерами и дросселями. Это были (в некоторых вариантах и есть) два отдельных устройства, под каждое из которых имелось свое гнездо. Также в схеме есть два конденсатора: один включен параллельно, для стабилизации напряжения, второй находится в корпусе стартера, он увеличивает длительность стартового импульса. Называется все это «хозяйство» – электромагнитным балластом. Схема люминесцентного светильника со стартером и дросселем на фото ниже.

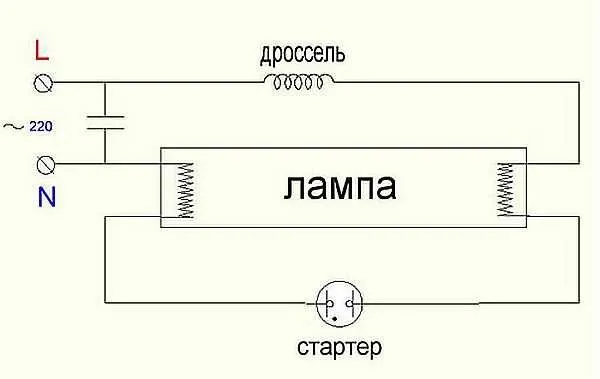

Схема подключения люминесцентных ламп со стартером

Вот как она работает:

• При включении питания, ток протекает через дроссель, попадает на первую вольфрамовую спираль. Далее, через стартер попадает на вторую спираль и уходит через нулевой проводник. При этом вольфрамовые нити понемногу раскаляются, как и контакты стартера.
• Стартер состоит из двух контактов. Один неподвижный, второй подвижный биметаллический. В нормальном состоянии они разомкнуты. При прохождении тока биметаллический контакт разогревается, что приводит к тому, что он изгибается. Согнувшись, он соединяется с неподвижным контактом.
• Как только контакты соединились, ток в цепи мгновенно вырастает в 2-3 раза. Его ограничивает только дроссель.
• За счет резкого скачка очень быстро разогреваются электроды.
• Биметаллическая пластина стартера остывает и разрывает контакт.
• В момент разрыва контакта возникает резкий скачок напряжения на дросселе (самоиндукция). Этого напряжения достаточно для того, чтобы электроны пробили аргоновую среду. Происходит розжиг и постепенно лампа выходит на рабочий режим. Он наступает после того, как испарилась вся ртуть.

Рабочее напряжение в лампе ниже сетевого, на которое рассчитан стартер. Потому после розжига он не срабатывает. В работающем светильнике его контакты разомкнуты и он никак в ее работе не участвует.

Эта схема называется еще электромагнитный балласт (ЭМБ), а схема работы электромагнитное пускорегулирующее устройство – ЭмПРА . Часто это устройство называют просто дросселем.

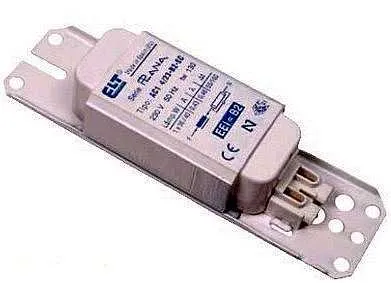

Один из ЭмПРА

Недостатков у этой схемы подключения люминесцентной лампы достаточно:

• пульсирующий свет, который негативно сказывается на глазах и они быстро устают;
• шумы при пуске и работе;
• невозможность запуска при пониженной температуре;
• длительный старт – от момента включения проходит порядка 1-3 секунд.

Две трубки и два стартера

В светильниках на две лампы дневного света два комплекта подключаются последовательно:

• фазный провод подается на вход дросселя;
• с выхода дросселя идет на один контакт лампы 1, со второго контакта уходит на стартер 1;
• со стартера 1 идет на вторую пару контактов той же лампы 1, а свободный контакт соединяют с нулевым проводом питания (N);

Так же подключается вторая трубка: сначала дроссель, с него – на один контакт лампы 2, второй контакт этой же группы идет на второй стартер, выход стартера соединяется со второй парой контактов осветительного прибора 2 и свободный контакт соединяется с нулевым проводом ввода.

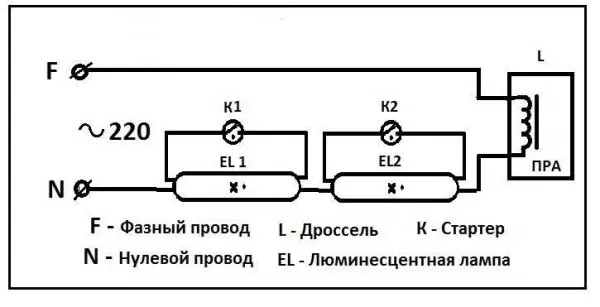

Схема подключения на две лампы дневного света

Та же схема подключения двухлампового светильника дневного света продемонстрирована в видео. Возможно, так будет проще разобраться с проводами.

Схема подключения двух ламп от одного дросселя (с двумя стартерами)

Практически самые дорогие в этой схеме — дросселя. Можно сэкономить, и сделать двухламповый светильник с одним дросселем. Как — смотрите в видео.

Электронный балласт

Все недостатки описанной выше схемы стимулировали изыскания. В результате была разработана схема электронного балласта. Она которая подает не сетевую частоту в 50Гц, а высокочастотные колебания (20-60 кГц), тем самым убирая очень неприятное для глаз мигание света.

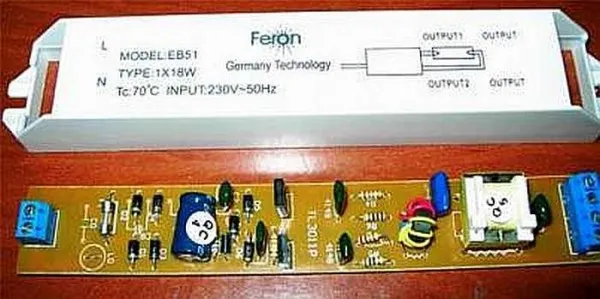

Один из электронных балластов — ЭПРА

Выглядит электронный балласт как небольшой блок с выведенными клеммами. Внутри находится одна печатная плата, на которой собрана вся схема. Блок имеет небольшие габариты и монтируется в корпусе даже самого небольшого светильника. Параметры подобраны так, что пуск происходит быстро, бесшумно. Для работы больше никаких устройств не надо. Это так называемая без стартерная схема включения.

На каждом устройстве с обратной стороны нанесена схема. По ней сразу понятно, сколько ламп к нему подключается. Информация продублирована и в надписях. Указывается мощность ламп и их количество, а также технические характеристики устройства. Например, блок на фото выше обслуживать может только одну лампу. Схема ее подключения есть справа. Как видите, ничего сложного нет. Берете провода, соединяете проводниками с указанными контактами:

• первый и второй контакты выхода блока подключаете к одной паре контактов лампы:
• третий и четвертый подаете на другую пару;
• ко входу подаете питание.

Все. Лампа работает. Ненамного сложнее схема включения двух люминесцентных ламп к ЭПРА (смотрите схему на фото ниже).

Преимущества электронных балластников описаны в видео.

Такое же устройство вмонтировано в цоколь ламп дневного света со стандартными патронами, которые еще называют «эконом лампами». Это аналогичный осветительный прибор, только сильно видоизмененный.

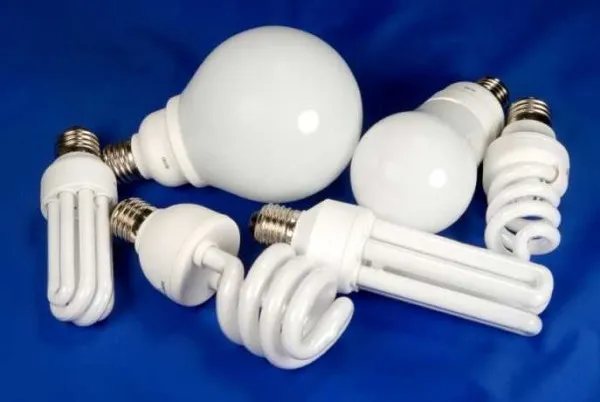

Это тоже люминесцентные лампы, только форма другая
