Подсветка темных углов с помощью светильников с датчиком движения на 3*ААА батарейках
Эти светильники были приобретены мной с неожиданным намерением: для использования в специфической ситуации. На моем рабочем месте у нас имеется электрический шкаф, который мы часто посещаем для управления 3-фазным рубильником, обеспечивающим питание основных устройств в мастерской, таких как станки, компрессоры и так далее.

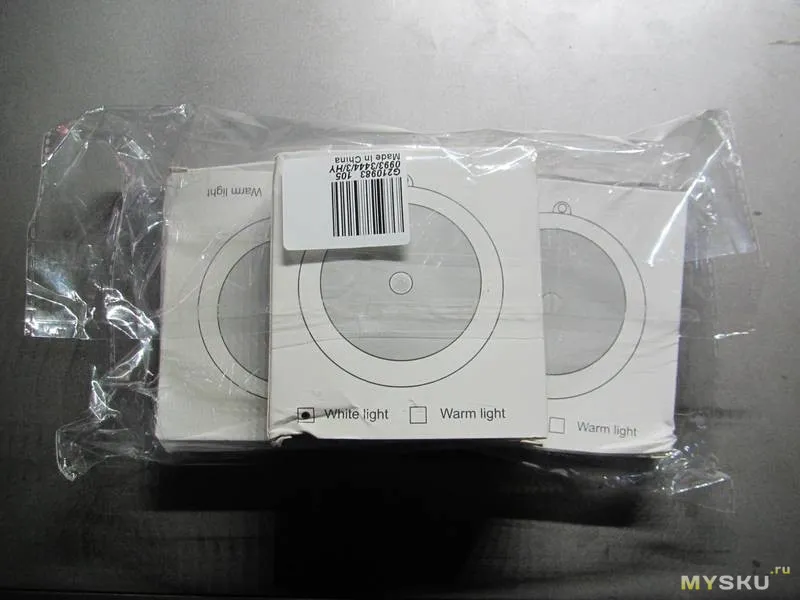

Заказан был, повторюсь, комплект из трёх светильников с холодным цветом свечения, обошлись на тот момент в 7.5 баксов, что было самой низкой ценой на али, опять же на тот момент. Пришли в пакетике, каждый в коробочке

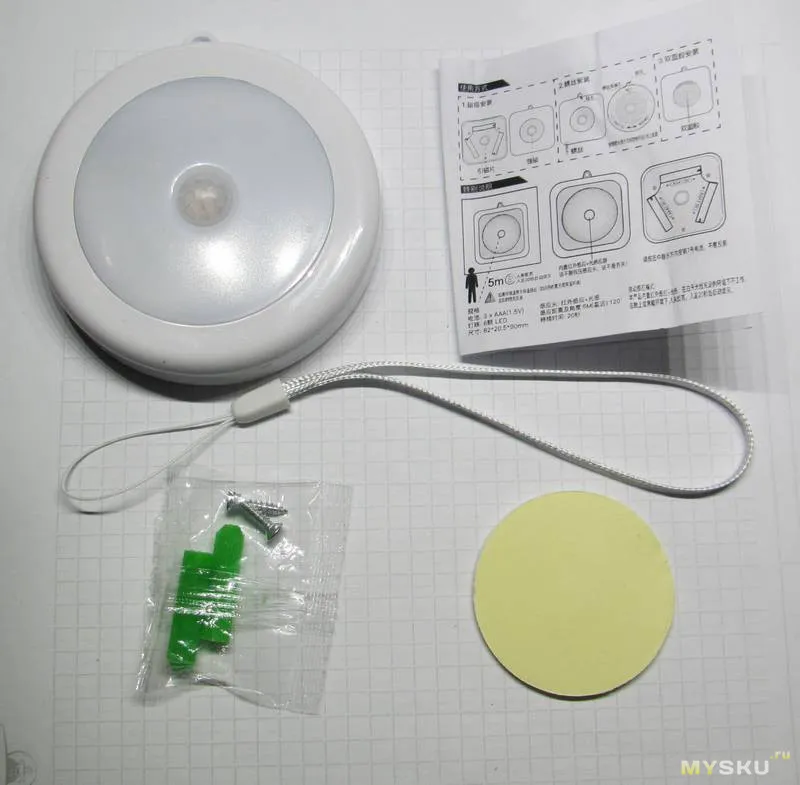

Комплектация: сам светильник, инструкция, два дюбеля с шурупами, темляк и двухсторонний скотч

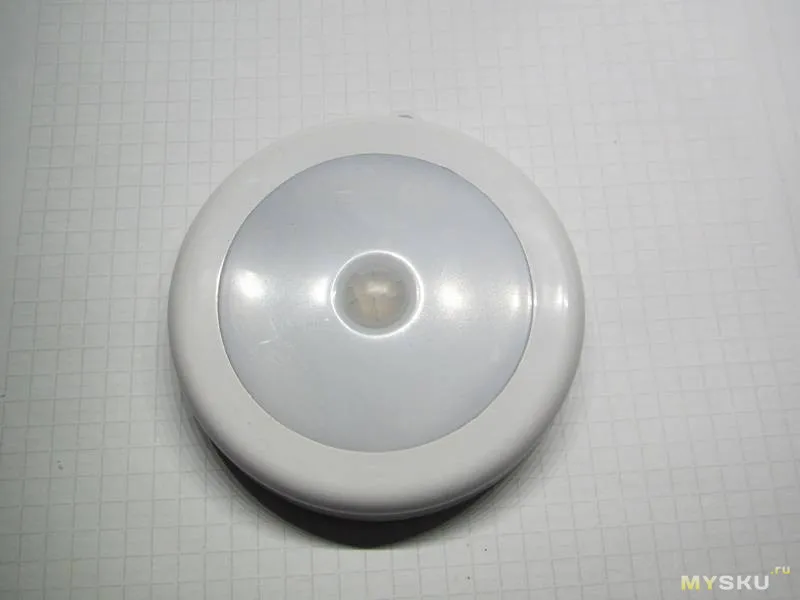

Светильник крупнее

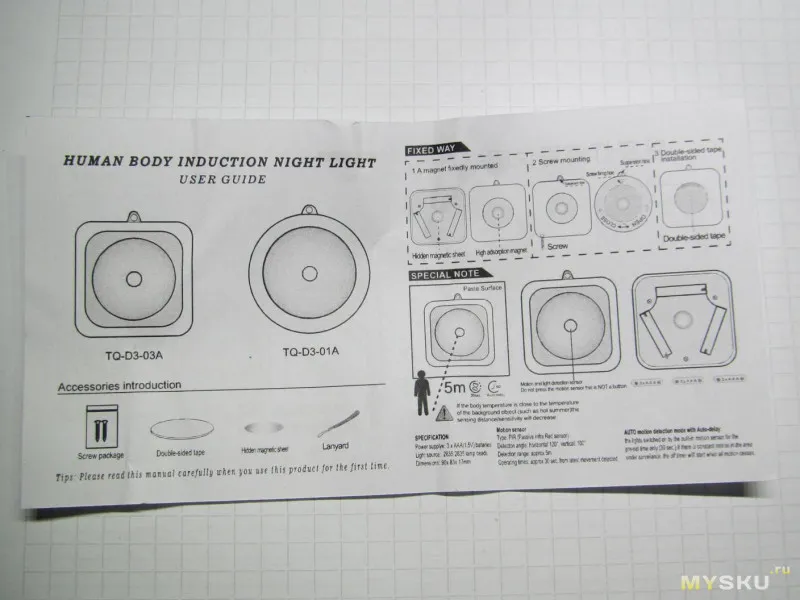

Инструкция крупнее:

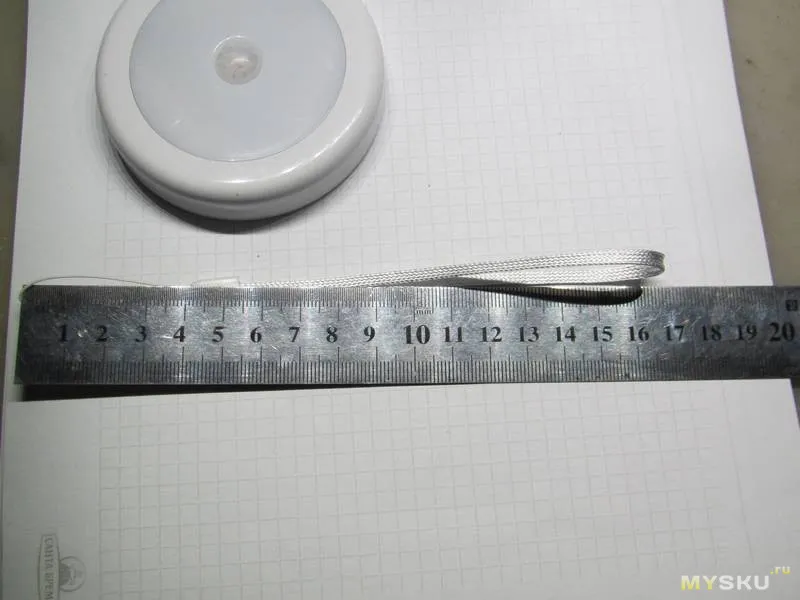

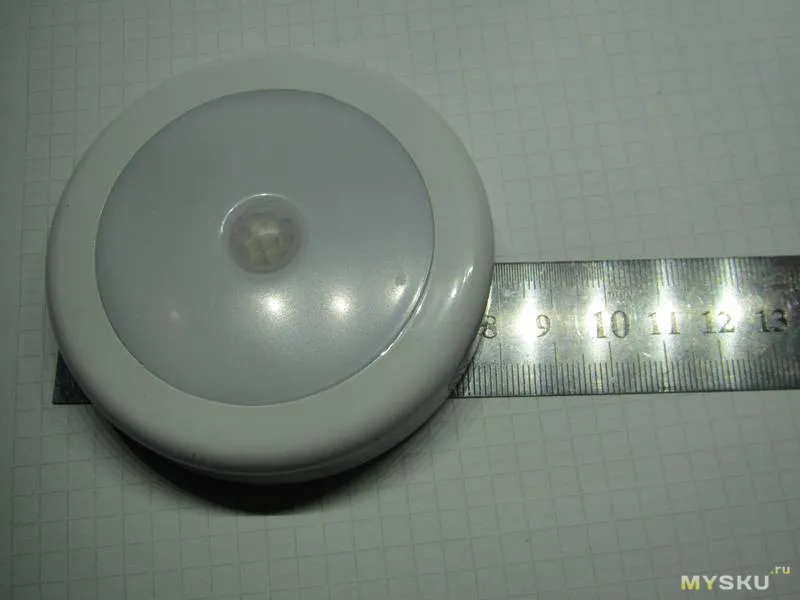

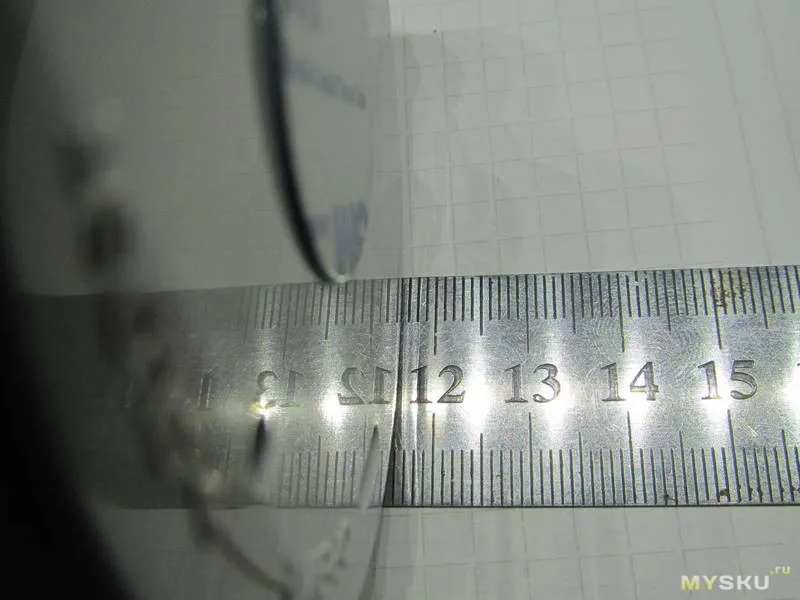

Размеры: диаметр 8см, толщина 16-17мм без чутка торчащей линзы датчика, длина темляка — 17см

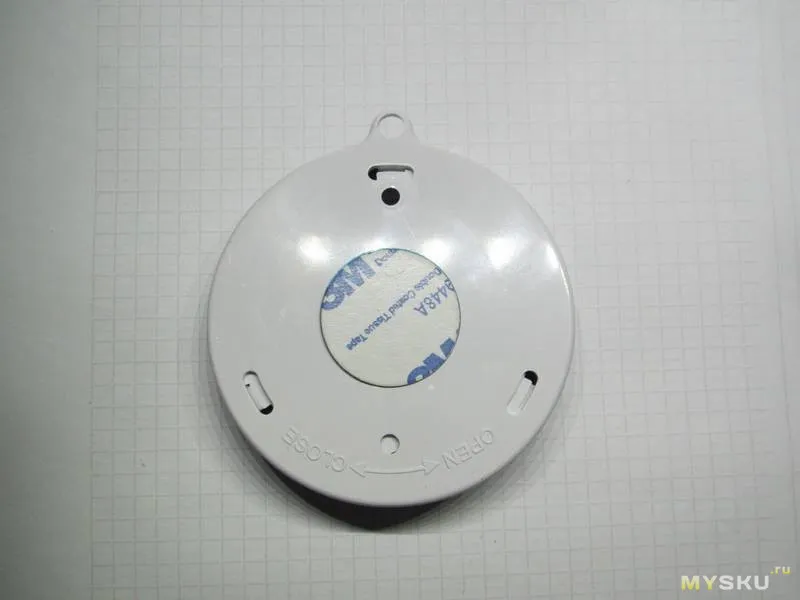

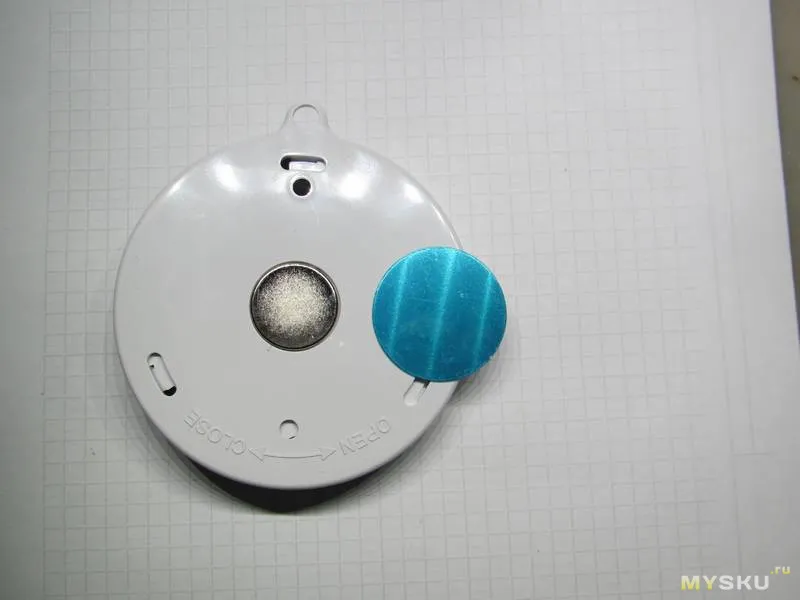

На нижней крышке имеется магнит, к которому приклеена металлическая пластинка с двухсторонним тонким скотчем.

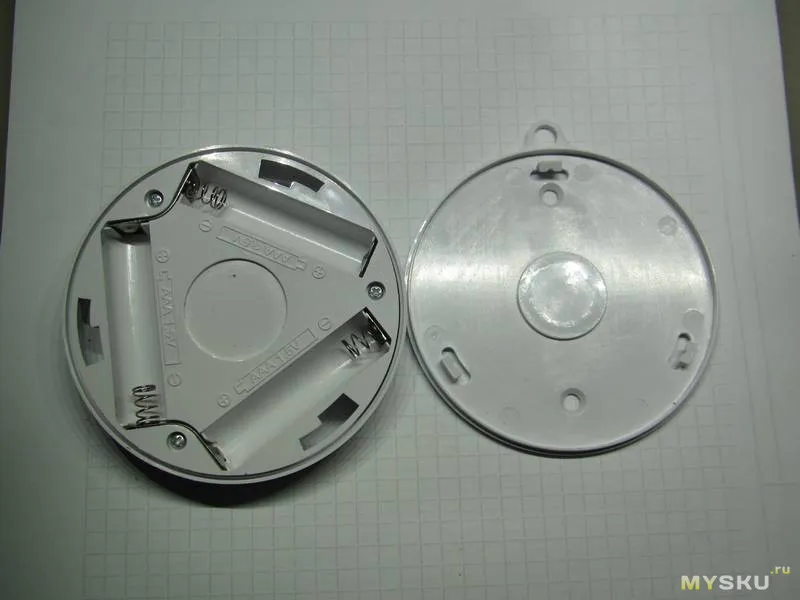

Крышка открывается поворотом против часовой стрелки, под ней отсеки для 3 ААА батареек

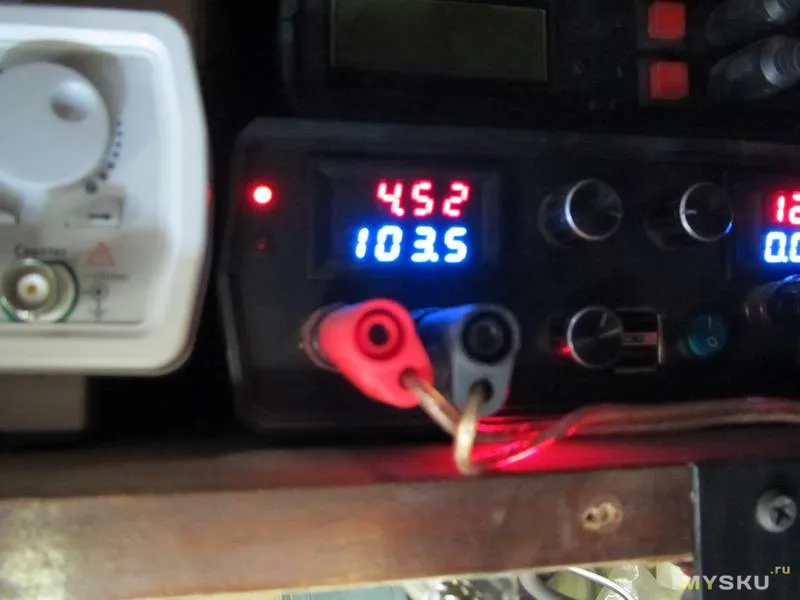

Потребляет порядка 100мА при работе, в простое там что-то слабо отличающееся от нуля

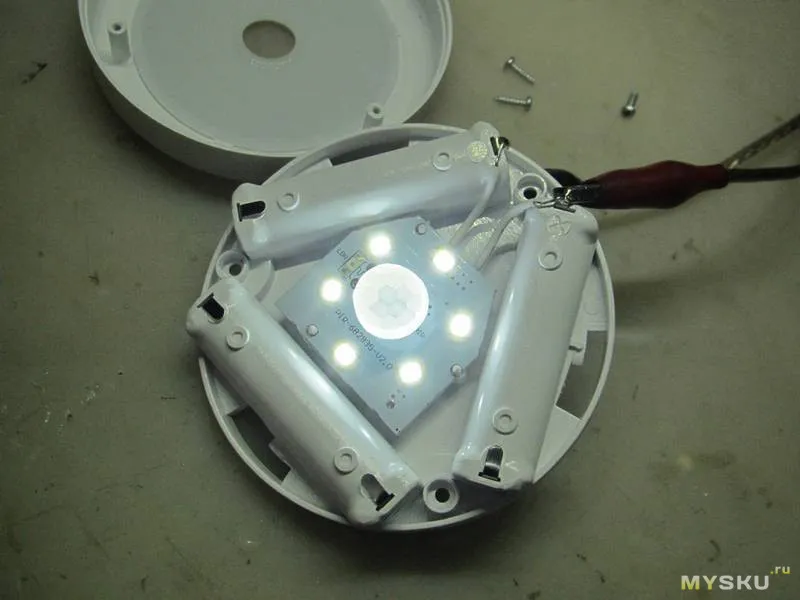

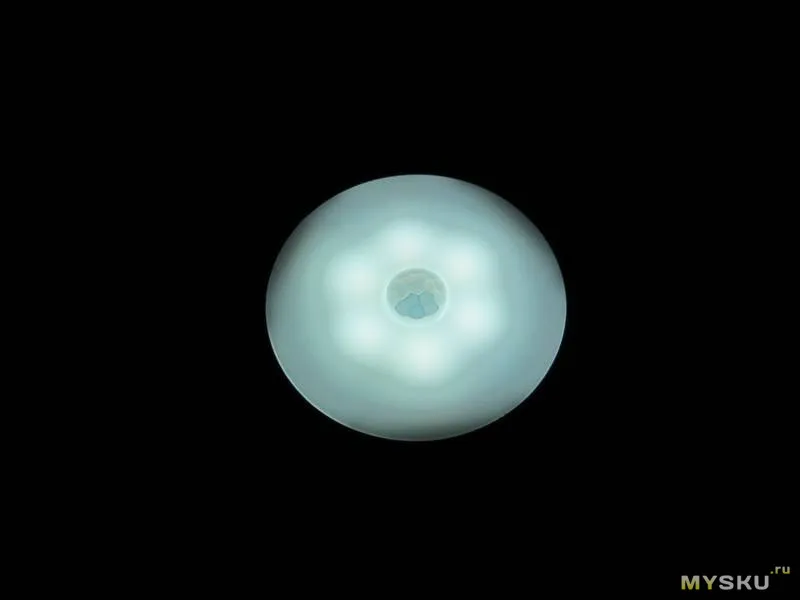

Горит примерно так:
время свечения порядка 25 секунд. мне показалось что на разных экземплярах оно отличается, но условия проверки были разные, так что могу ошибаться.
Свет холодный, ближе к нейтральному, по-моему чутка зеленоватый, но не до такой степени как это показывает фотоаппарат. По яркости — ну это подсветка мощностью меньше чем пол-ватта, чего от него хотеть-то? Он отлично освещает ванную/туалет (примерно 2.5х5м совмещенный санузел) ночью, когда важно не споткнуться спросонья и попасть в цель — да, иголки собирать не будешь, но вполне, вполне светло. Он отлично освещает внутренности шкафа — там не получится искать иголки, но все рубильники и автоматы отлично видно, как и показания счетчика. Срабатывает уверенно где-то метров с трёх, иногда и дальше, в зависимости от — ну как обычно, короче.

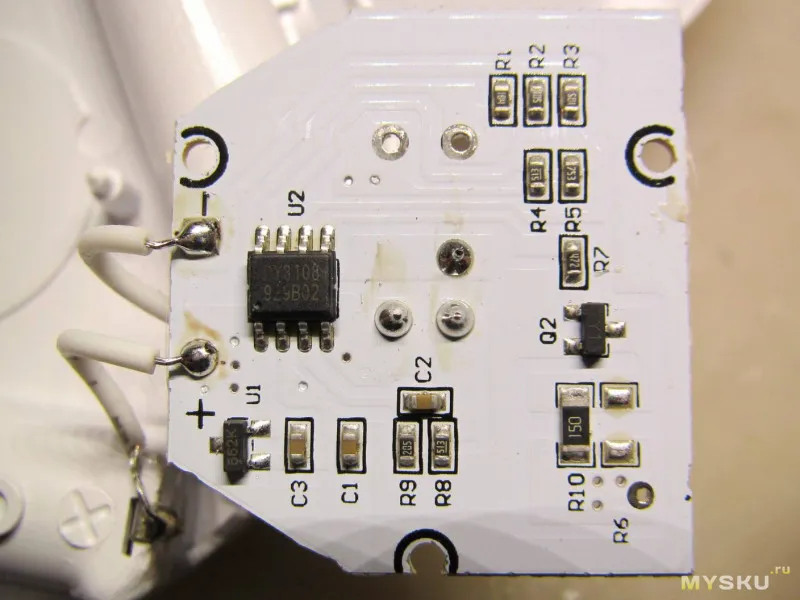

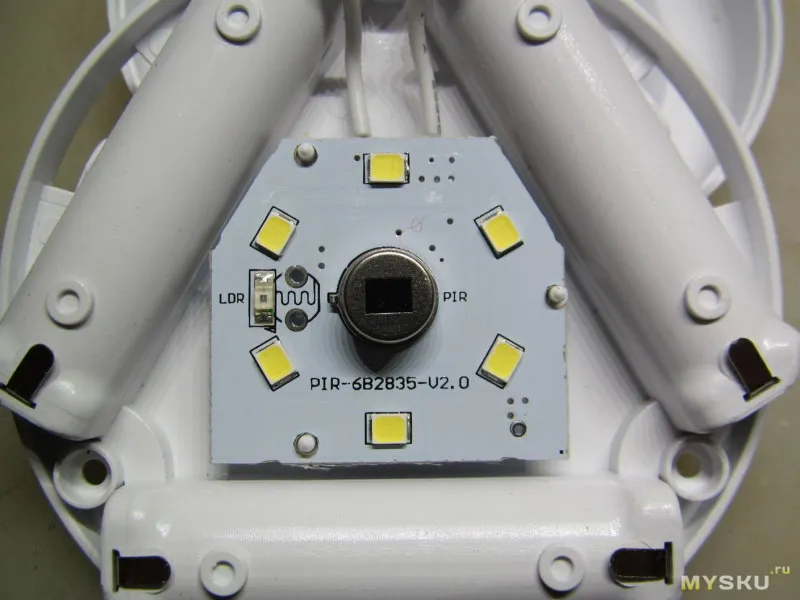

Кишочки:

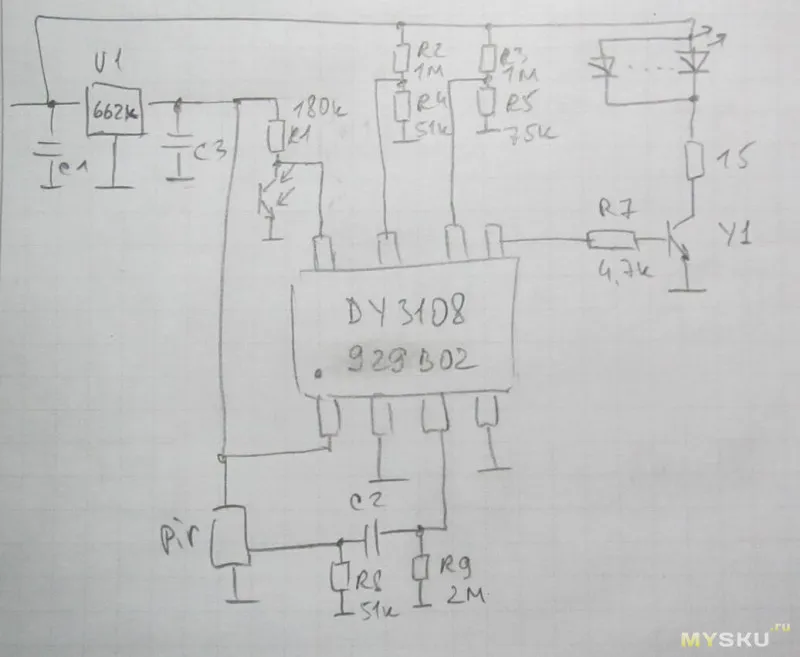

Схема вроде бы такая, но это не точно:
Светодиоды 2835, насколько я понимаю. Судя по всему делители R2-R4 и R3-R5 регулируют длительность свечения и чувствительность (или наоборт), а R1 — порог срабатывания по освещенности, чем выше R1, тем при меньшей освещенности будет переставать срабатывать светильник. Я сейчас воткнул туда 1МОм, потому что по умолчанию срабатывает когда уже достаточно светло чтобы ориентироваться и без него.
Резюмируя: отлично. Надо бы только даташит на микруху найти (я ниасилил) чтобы настроить под нужные параметры. Но в целом я получил ровно то на что рассчитывал. У меня есть 3д принтер, и я мог бы распечатать что-то идеально меня удовлетворяющее, но это вот достаточно дешево и хорошо чтобы прям не заморачиваться. Если найду даташит — то пожалуй закажу еще 3 штуки, обвешаю вообще всё 😉
