Подключение светодиодной ленты к батарейке — 2 эффективных способа

Инструкция по сборке и подключении светодиодной ленты от батареек

Рассмотрим процесс подключения светодиодной ленты к батарейке. При этом освоим расчет примерного времени работы и оценим пригодность данного метода, учитывая конкретные цели и имеющиеся материалы.

Светодиодные ленты рассчитаны на рабочее напряжение в 12 или 24 В, стандартное напряжение в сети — 220 В. По умолчанию проблема обходится покупкой блока питания, но при желании все решается обычными батарейками.

Сборка и подключение

Убедимся, что приготовлено необходимое для работы:

Помним, что при последовательном соединении общее напряжение складывается из суммы напряжения всех элементов питания. При параллельном — равно напряжению каждого отдельного элемента.

Приступаем к подключению:

Жало паяльника нельзя держать на одном месте дольше 5 секунд, в идеале — 1-2 секунды. Если светодиодная полоса покрыта силиконом, перед пайкой его нужно будет аккуратно счистить с контактов. Паяльник не должен дымить, а флюс (его стоит использовать некислотный) — закипать.

На цветных лентах 4 контакта находятся очень близко друг к другу. Следим, чтобы при пайке не образовалось оловянной дорожки, покрывающей сразу несколько контактов. Если такое произошло, заново разогреваем их и зубочисткой убираем лишнее олово между контактами. Проигнорируем — и в лучшем случае перепутаются цвета, в худшем — сгорит или лента, или блок питания, или всё разом.

Работая с паяльником на весу, не забываем про защитные очки и перчатки.

Есть несколько способов закрепить светодиодную ленту:

Выбирать способ подключения нужно с расчетом на будущий монтаж. Блок питания и провода возможно спрятать внутри шкафов и плинтусов, но обязательно неподалеку от розетки. Подключение с батарейками делается с учетом возможности быстро их заменить.

Два способа подключения диодной ленты принципиально различны по масштабу: батареечный — беспроводной, подходит для локальных задач; с блоком питания — надежный, для крупных проектов. Уровень заряда относительно потребляемого электричества поможет узнать, как часто придется менять элементы питания и сколько их нужно для бесперебойной работы. Кто неуверенно владеет паяльником — берет бокс для батареек или блок питания и подключается при помощи коннектора.

Умение подключить светодиодную ленту без блока питания избавит от проблем с укладкой проводов. И это единственный способ заставить ее работать при отсутствующем электричестве.

Когда это бесполезно

Если важна надежность освещения или покрывается большая площадь, батарейки не подойдут. Блоки питания удобнее (или незаменимы), когда хочется:

Блок питания нагревается во время работы. Ему потребуется изолированное от других вещей, но легко доступное человеку место. Корпусы блоков бывают открытыми или полугерметичными, в зависимости от предполагаемого местонахождения.

Что можно использовать в подключении

RGB-контроллер добавит регулирование яркости и световые эффекты. В конструкциях с такими устройствами обязателен блок питания. Контроллеры различаются по типу управления:

Стандарт мощности контроллера на 20 % больше, чем у ленты. С маломощными устройствами применяется усилитель. Цена его сопоставима со стоимостью дешевого контроллера.

Элементы питания для подключения применяются любые, но выгоднее использовать аккумуляторные. Суммарное напряжение батарей должно составлять от 8 до 12 вольт.

Дополнительные возможности подключения

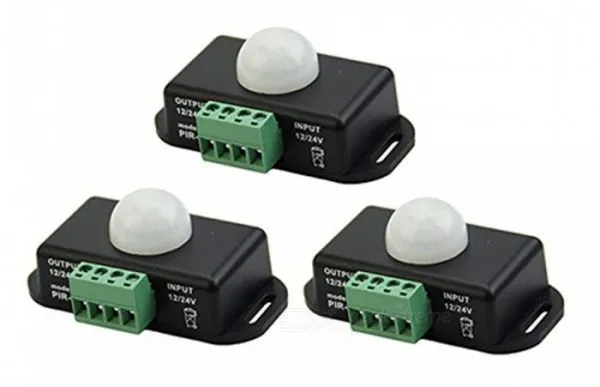

Любую светодиодную ленту, будь она подключена к батарейке или сети, можно соединить с дополнительным оборудованием – контроллер с пультом дистанционного управления.

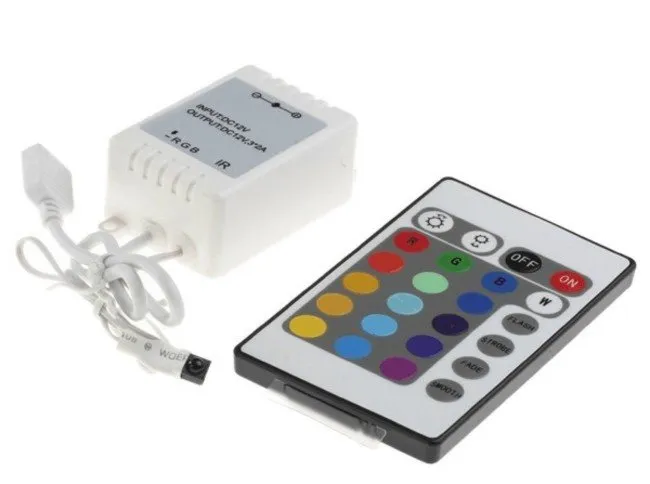

Контроллер с пультом

Контроллер позволит управлять с помощью пульта световым потоком, испускаемым осветительной установкой. Если подключить его к светодиодной ленте, то можно будет не только менять степень яркости ее свечения, но и управлять режимами, создавая эффект мигания, мерцания и т.д. Конечно, в ситуации подключения ленты от батареек, такое разнообразие эффектов будет невозможно из-за ограниченных мощностей источника питания. Поэтому подсоединять контроллер нужно к осветительной установке, запитанной по традиционной схеме. Чтобы подключить дополнительное оборудование такого плана с пультом управления к светодиодной ленте своими руками, нужно руководствоваться следующей схемой:

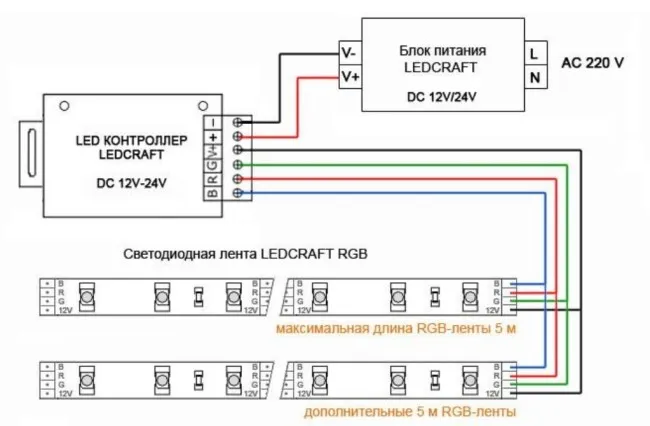

Схема подключения контроллера к ленте

Разбираемся, как запитывается светодиодная лента на батарейках. Научимся заодно рассчитывать ожидаемый срок работы и решим, подходит ли такой способ, с учетом имеющейся задачи и доступных материалов.

Светодиодные ленты рассчитаны на рабочее напряжение в 12 или 24 В, стандартное напряжение в сети — 220 В. По умолчанию проблема обходится покупкой блока питания, но при желании все решается обычными батарейками.

Сколько это работает

Чтобы рассчитать, сколько батареек нам нужно и на какое время их хватит, ищем количество потребляемого светодиодами тока. Эта величина отличается у разных видов оборудования и указана в документации. Количество бывает обозначено как из расчета на один светодиод, так и на единицу длины.

Подсчитав общее количество потребляемого тока, выбираем элементы питания необходимой емкости. Литиевые аккумуляторы 18650 имеют емкость 2600 мА/час — при потреблении 2600 мА (или 2,6 А) они могут обеспечить непрерывный свет в течение часа. Пять метров диодной ленты на 30 диодов, в зависимости от спецификации, могут потреблять ток в 1-3 А, на час-полтора эксплуатации для них потребуется два аккумулятора 18650.

Качество и время работы зависят от аккуратности пайки или используемых коннекторов.

Паять или не паять

Батарейка крепится при помощи пайки. Если элементов питания несколько, не обязательно припаивать каждый отдельно — используем батареечный бокс на 2-6 отделений.

При подключении с помощью блока питания или бокса, а также в конструкциях с контроллерами и усилителями можно использовать коннекторы. По сравнению с пайкой этот метод проще, но:

Пайка не нужна при использовании блоков питания, а при подключении на батарейках будет безопаснее и надежнее для долгосрочной работы. Но потребуются определенные инструменты и материалы. Коннекторы удобно применять в подсветках сложной конструкции, особенно высотных.

Как подключить светодиодную ленту к батарейке

Наиболее популярным на сегодняшний день типом освещения является светодиодная подсветка. Многие люди в данном вопросе отдают предпочтение светодиодной ленте, которую очень легко установить своими руками.

Обычно такая led-продукция подключается к сети напряжения в 220 вольт с помощью блока питания. Но существует возможность запитать небольшую подсветку такого рода от батареек. Из этой статьи вы узнаете, каким образом можно запитать светодиодную ленту от батарейки.

Подключаем светодиодную ленту на 12 В от батареек или небольшого аккумулятора

Многие из нас придерживаются стандартного мышления, при котором светодиодная лента должна работать через адаптер от сети 220 В. Но можно поступить иначе, применив в качестве источника постоянного напряжения аккумулятор или батарейку. В результате получится светильник полностью независимый от электросети, перед которым открываются совершенно новые возможности.

Варианты сборки светильников рассмотрим на примере светодиодной ленты с питанием от 12 В.

Когда может пригодиться

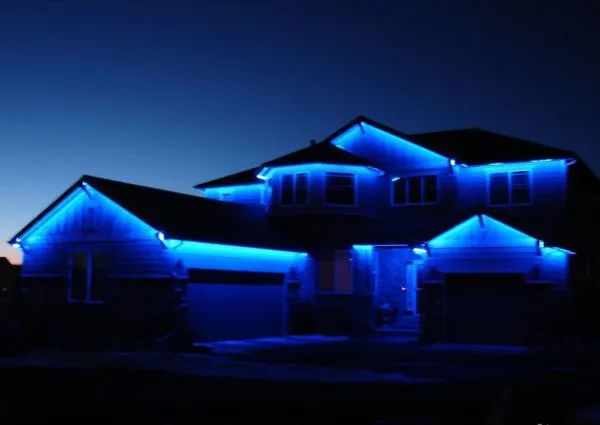

Питание светодиодной ленты от любых батареек станет правильным решением в ситуациях, когда нужно создать небольшое по протяженности и маломощное освещение.

Обратите внимание! При большой длине светодиодной подсветки все же придется использовать традиционный способ и подключить ее к сети напряжения через блок питания.

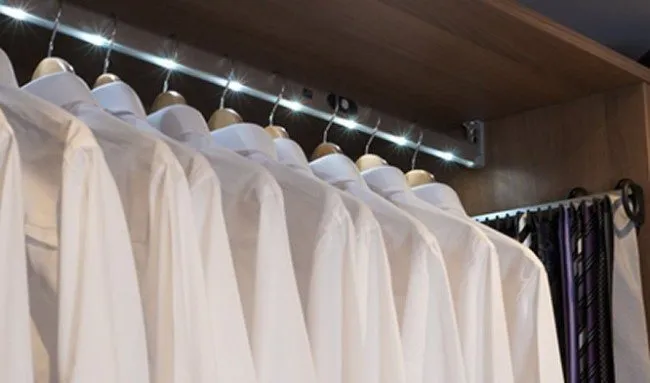

Освещение шкафа светодиодной лентой

С помощью светодиодной ленты небольшого размера, работающей на батарейках, можно быстро и легко запитать шкаф. При этом освещать шкаф можно как с одеждой в спальне, так и навесные шкафчики на кухне. Кроме кухонной гарнитуры и шкафа, такую подсветку можно организовать для полок, этажерок, картин и т.д. Именно независимость от электросети является главным достоинством работы светодиодной ленты от батареек. Такой способ питания источника света развязывает руки и позволяет создать более оригинальную и нестандартную подсветку различных элементов интерьера. Стоит отметить, что такой способ подключения будет актуальным для помещений, в которых по каким-либо причинам отсутствует проводка. Также подключение ленты к батарейке можно организовать в ситуациях, когда имеются перебои с электричеством. Таким образом можно не только осветить столь нестандартные помещения, но и создать в них атмосферу праздника и уюта.

Обратите внимание! Использую влагозащищенные и герметичные модели данной led-продукции можно создать эффектную подсветку для кухни, ванной или балкона.

Кроме мебели (например, кухонную гарнитуру и шкаф) такую осветительную установку можно размещать:

• на одежде при создании световых костюмов;
• на спортивном инвентаре;
• встраивать в автомобили и другие средства передвижения (мотоциклы, мопеды, велосипеды);
• освещение в квартире и доме в труднодоступных местах.

Зачем это нужно?

На первый взгляд может показаться, что в подсветке светодиодной лентой с питанием от батареек нет необходимости. Но если задуматься, то только в квартире можно найти с десяток мест, подсветка которых повысит уровень комфорта и придаст оригинальности. Например,

Кроме того, автономное освещение из светодиодной ленты пригодится в гараже, подвале, дачном домике, в общем там, где отсутствует стационарный подвод электросети 220 В. А в регионах, где нередки случаи отключения электроэнергии, использовать подсветку на светодиодах можно в качестве аварийного освещения.

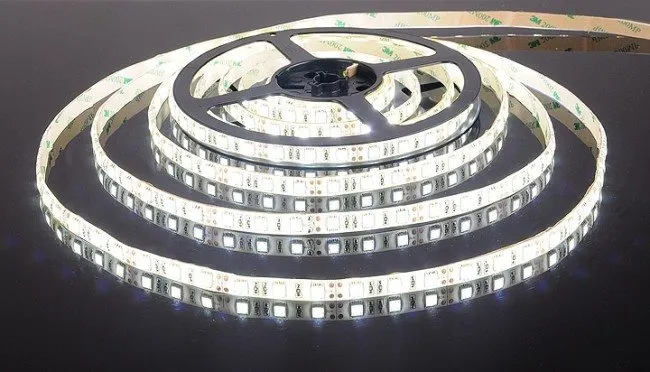

Классификация диодных лент

Светодиодные ленты отличаются высокими показателями универсальности. Им можно придать какую угодно форму, а также по своему усмотрению регулировать угол освещения и яркость. Место расположения установленной подсветки зависит исключительно от воображения.

Прибор освещения можно закрепить в самом сложном по доступности месте. В массе случаев лента устанавливается на приборной панели, на потолке, на передних сидениях, довольно часто водители подсвечивают лентами днище авто, багажник или его номерные знаки.

При желании самостоятельно установить ленту на автомобиль стоит изучить не только вопрос, как правильно подключить светодиодную ленту, какие существуют особенности данного процесса и какая предусмотрена последовательность действий, но также виды и классификацию этих современных аксессуаров. Разновидностей их существует достаточно много, и каждая из них характеризуется своими индивидуальными свойствами и качествами.

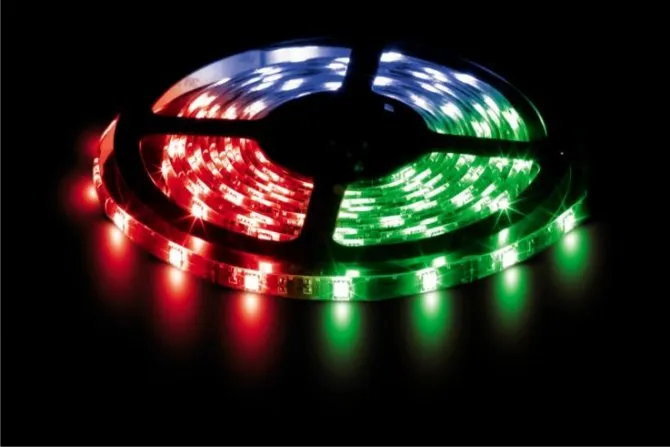

По цвету свечения светодиодов

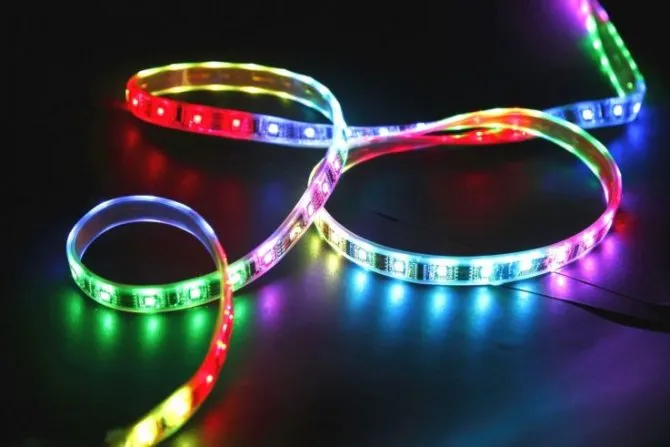

В первую очередь светодиодные ленты классифицируются по производимому цвету. Современная промышленность предлагает две категории приборов такого плана:

Первые достаточно просты в применении. Что касается вторых, то для их управления требуется в качестве дополнения приобрести пульт управления, контроллер и блок питания.

По размерам светодиодов

На данный момент действует следующая буквенная маркировка светодиодных лент. На них можно встретить обозначение DIP, что означает корпус с двумя выводами, или SMD, корпус которых монтируется на поверхность. Второй вариант является более современным и эффектным. Специалисты советуют использовать именно такие ленты для оформления автомобиля.

В данную категорию входят такие типы лент, как:

Каждый водитель имеет возможность выбрать для себя наиболее подходящий вид осветительного прибора, опираясь на личные предпочтения и на поставленные цели в оформлении авто.

По плотности светодиодов

Данная характеристика определяет, какое количество диодов размещается на одном метре ленты. Современные производители предлагают следующие варианты и виды лент:

При выборе уровня плотности устройства стоит понимать, что чем выше плотность расположения ламп, тем ярче будет светить лента, то есть тем лучше и эффективнее она будет освещать салон авто или его внешние стороны.

Подключение к аккумулятору на 12 В

По сравнению с батарейками, данный способ автономного питания для работы светодиодной ленты является наилучшим по нескольким причинам. Аккумулятор на 12 вольт длительно поддерживает в нагрузке номинальное напряжение, позволяет получить достаточно высокий уровень освещённости и выдерживает несколько сотен циклов перезарядки.

Самые распространенные аккумуляторы на 12 В – свинцово-кислотные. Чаще всего они применяются в ИБП, в охранной и пожарной сигнализации. Среди них наименьшими габаритами и массой обладают АКБ ёмкостью 4,5 А*ч (до 0,8 кг). Процесс подключения и эксплуатации выглядит так:

Ток потребления светодиодной ленты зависит от её длины.

Кроме свинцово-кислотных АКБ высокими эксплуатационными данными обладают Li-ion аккумуляторы на 12 В. При равных емкостях Li-ion аккумуляторы имеют в 4 раза меньшую массу и размер. А для их зарядки используется компактное зарядное устройство.

Важно! Аккумуляторная батарея отработает свой ресурс (до 500 циклов полной перезарядки) только в случае, если ток разряда не будет превышать 1/10 ёмкости. На практике это означает, что к АКБ 12V-7A*h можно длительно подключать нагрузку с током потребления до 0,7 А или 2 метра светодиодной ленты типа SMD 3528-60 шт./м, которая непрерывно будет светить 10 часов.

Для облегчения расчётов ниже приведен ток потребления 1 метра светодиодной ленты, который зависит от типа установленных светодиодов:

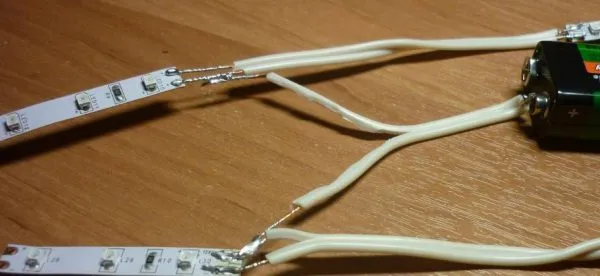

Питание от батарейки

Если покупка аккумулятора – дорогое удовольствие, а заряжать его негде, то заставить светодиодную ленту светиться можно с помощью батареек. Рассмотрим 3 наиболее распространённых варианта подключения.

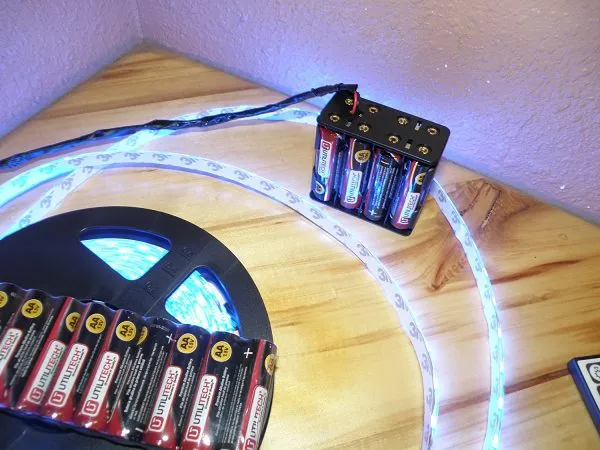

Вариант №1 предусматривает использование 6 пальчиковых батареек на 1,5 В, соединённых последовательно. Почему именно 6 штук? Потому что светодиодная лента даже при питании от 9В будет работать примерно в половину своей мощности. Во-первых, такого уровня света от ленты вполне хватит для подсветки чего-либо. Во-вторых, через светодиоды будет протекать вдвое меньший ток (нелинейность ВАХ), что позволит значительно продлить срок службы батареек. Но при желании можно увеличить количество элементов питания до 8. Собрать схему светодиодной подсветки на батарейках можно двумя способами:

• с помощью коротких проводков все батарейки запаивают между собой последовательно, скрепляют их изолентой и к крайнему «+» и «–» припаивают два провода для подключения светодиодной ленты;
• в кассету (контейнер) вставляют 6 батареек, соблюдая указанную полярность. Провода, выходящие из кассеты, вместе со светодиодной лентой зажимают в коннекторе.

Ёмкость батарейки типа АА примерно в 2 раза больше, чем у батарейки ААА того же производителя.

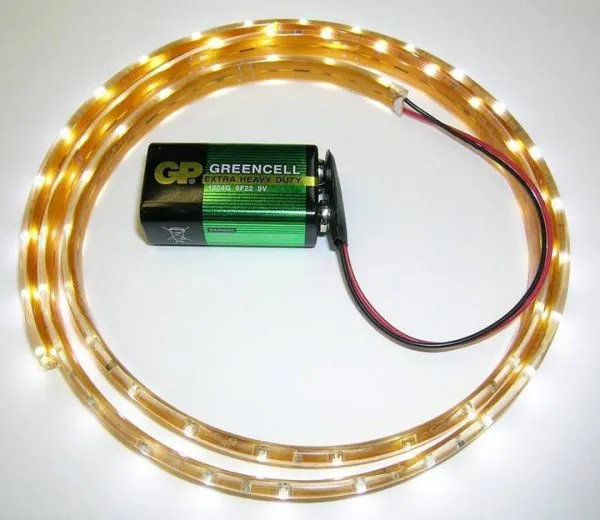

Вариант №2 предполагает использование в схеме питание от одной 9 В батарейки «Крона». Ёмкость щелочной кроны примерно равна 0,5-0,6 А*ч. Это значит, что, например, лента на SMD 3528 длиной 30 см будет непрерывно светить в течение 5 часов. Крону часто используют для светодиодного тюнинга велосипеда. Вариант №3 подразумевает совместное использование аккумулятора от телефона (смартфона) и повышающего преобразователя до 12 вольт. В такой комплектации светодиодная подсветка имеет несколько весомых плюсов:

• надёжность и долговечность;
• компактность (размер конвертера соизмерим с flash-накопителем);
• приемлемая стоимость (конвертер 3,7 В-12 В – 2$, батарея – 10$);
• аккумулятор легко зарядить от смартфона или зарядного устройства, а его ёмкость достигает 2000 мА*ч;
• светоизлучающие диоды светят на полную яркость.

К конвертеру можно подключать батарейки и аккумуляторы любого типа. Главное, чтобы их напряжение совпадало с входным напряжением конвертера.

Разбираемся, как запитывается светодиодная лента на батарейках. Научимся заодно рассчитывать ожидаемый срок работы и решим, подходит ли такой способ, с учетом имеющейся задачи и доступных материалов.

Светодиодные ленты рассчитаны на рабочее напряжение в 12 или 24 В, стандартное напряжение в сети — 220 В. По умолчанию проблема обходится покупкой блока питания, но при желании все решается обычными батарейками.

Как сделать светодиодную ленту своими руками?

Для того чтобы сделать светодиодную ленту своими руками, понадобится:

1. Светодиоды – выберите нужное количество светодиодов и цвет, который вам нужен. Обычно светодиоды продаются в ленте с креплением на задней стороне, но их можно купить отдельно.

2. Провода – красный и черный, чтобы подключить светодиоды к источнику питания.

3. Источник питания – обычно для светодиодных лент используются источники питания на 12 вольт.

4. Контроллер – если вы хотите иметь возможность управлять яркостью и цветом светодиодов, вам понадобится контроллер.

5. Разъемы – чтобы подключить светодиодную ленту к источнику питания и контроллеру, вам потребуются разъемы.

Шаги:

1. Определите длину светодиодной ленты, которую вам нужно.

2. Подготовьте провода – отрежьте достаточное количество проводов для подключения светодиодов к источнику питания и контроллеру.

3. Подготовьте светодиоды – если вы используете светодиодную ленту, отрежьте нужное количество светодиодов. Если вы используете светодиоды отдельно, подготовьте их для подключения к проводам.

4. Подключите светодиоды к проводам – соедините красный провод с положительным (+) контактом светодиода и черный провод с отрицательным (-).

5. Соедините светодиоды между собой – соедините положительный контакт одного светодиода с отрицательным контактом следующего светодиода. Продолжайте соединять светодиоды до тех пор, пока не получите нужную длину светодиодной ленты.

6. Подключите светодиодную ленту к источнику питания – соедините красный провод светодиодной ленты с положительным контактом источника питания и черный провод соедините с отрицательным контактом.

7. Опционально, подключите контроллер – если вы хотите иметь возможность управлять яркостью и цветом светодиодов, подключите контроллер к источнику питания и светодиодной ленте.

8. Закрепите светодиодную ленту – закрепите светодиодную л

…енту на нужной поверхности, используя двусторонний скотч или специальные крепежные элементы.

9. Проверьте работу светодиодной ленты – включите источник питания и проверьте работу светодиодной ленты. Если что-то не работает, проверьте правильность подключения проводов.

10. Опционально, настройте контроллер – если вы используете контроллер, настройте его на нужный цвет и яркость светодиодов.

Готово! Теперь у вас есть светодиодная лента, которую вы сделали своими руками. Обратите внимание, что при работе с электричеством нужно соблюдать осторожность и не забывать про безопасность. Если вы не уверены в своих навыках, лучше доверьтесь профессионалам или получите дополнительную информацию и инструкции по изготовлению светодиодной ленты.
