Как с помощью мультиметра проверить работоспособность и состояние элементов питания

Батарейка – это всепригодный портативный источник питания, от которого зависит работа большинства переносных устройств. Существует множество типов батареек, варьирующихся от обычных солевых до мощных литий-ионных аккумуляторов.

При необходимости также можно изучить, как провести проверку батарейки с помощью мультиметра, включив этот аспект в дальнейшее обсуждение.

Что такое мультиметр

Аккумуляторные элементы в домашних условиях легко проверить мультиметром. Это измерительный прибор, который может выполнять несколько задач:

• Измерение напряжения;
• Проверка тока;
• Измерение сопротивления;
• Проверка диодов, транзисторов, конденсаторов
• Замер частоты.

Удобным в этом приборе является то, что все измерения проводятся им одним, без необходимости иметь множество различных измерителей. К тому же в большинстве случаев он является портативным, то есть измерить параметры электроцепей можно как в полевых, так и в домашних условиях.

Большинство мультиметров (их еще называют тестерами) сами работают от батареек.

Виды батареек

Портативные элементы питания различаются как по принципу работы, так и по внешнему виду. Основные типы батареек:

• Пальчиковые (обозначение размера АА);
• Мизинчиковые (размер ААА);
• Большие цилиндрические (размером D);
• Средние цилиндрические (обозначаются С);
• Тип Крона (форма — параллелепипед);
• Плоские (форма — уплощенный параллелепипед).

Все цилиндрические типы накопителей заряда имеют рабочее напряжение от 1,2 до 1,6 вольт. Напряжение элементов типа Крона равно 9 В, а плоских 4,5 В. Работоспособность элемента зависит от нагрузки, к которой он подключен.

В маломощных приборах уменьшение вольтажа батарейки долго не сказывается на работоспособности, а в мощных, типа фотоаппаратов или электродвигателей, даже небольшое проседание напряжения вызовет отказ оборудования.

По типу внутреннего наполнения элементы питания также различаются. Выделяют такие виды:

• «Солевые», «сухие» — угольно-цинковые. Этот тип батареек наиболее дешевый, но быстрее всего разряжается и плохо работает в холодных условиях и с мощными нагрузками;
• HeavyDuty — хлоридно-цинковые, похожи на предыдущий тип, имеют чуть большую емкость;
• «Алкалиновые», щелочные — лучше работают при низких температурах и держат заряд при большом токе, но быстро разряжаются;
• С применением ртути — высокоемкие, их трудно быстро разрядить, однако из-за опасности ртути они вышли из употребления;
• С использованием серебра — медленно разряжаются и хорошо работают с мощной нагрузкой, но дорогие;
• Литиевые — имеют наивысшую ёмкость и наименьшую массу среди подобных. Долгий срок годности. Высокая цена.

Также все батареи делятся на два типа: первичные, то есть гальванические элементы и вторичные, то есть перезарядные или аккумуляторные. Первые обычно дешевле, но после использования их необходимо утилизировать. Вторые часто имеют меньшую емкость, более дороги, но могут быть перезаряжены зарядным устройством.

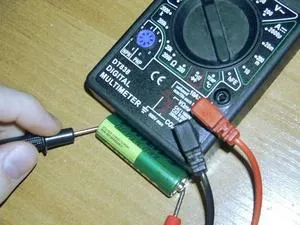

Проверка тока

Чтобы понимать, как проверить батарейку тестером, нужно знать параметры накопителя заряда, коим являются и аккумуляторы, и любые переносные элементы питания.

У полностью заряженного источника питания должно быть заданное производителем напряжение на выходных контактах с погрешностью ±5%, и он должен выдавать определенный ток, достаточный для питания нагрузки той мощности, для которой его предполагается применять.

Для того чтобы проверить ток батареек, важно правильно настроить и подключить тестер. Нужно выполнить действия:

1. Подключить черный провод со щупом в гнездо COM мультиметра, а красный провод — в гнездо, маркированное 10 А;
2. Установить режим измерения постоянного тока, предел измерений — 10 А;
3. Кратковременно прикоснуться щупами к выводам батарейки, черным — к минусу, а красным — к плюсу. Важно проводить измерение на более 2 секунд, во избежание порчи элемента;
4. На дисплее отобразится значение тока.

Если величина тока находится в пределах 4 — 6 ампер, то элемент «свежий» и может использоваться по назначению. При показаниях от 3 до 3,9 А ресурс батарейки снижен, но какое-то время она еще будет работать. Если ток равен 1,3 — 2,9 А, такой элемент сможет питать только маломощную аппаратуру. При более низких показателях батарейку лучше заменить, а аккумулятор с такими параметрами нужно зарядить.

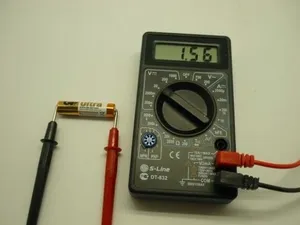

Тест на напряжение

Менее опасным методом проверки элементов питания будет тест на напряжение. При проверке важных портативных источников питания необходимо проверять и напряжение, и силу тока. Для того чтобы узнать напряжение нужно:

1. Присоединить щупы мультиметра в подходящие гнезда: красный — в отверстие, маркированное Ω, U, Hz, черный — в гнездо с надписью COM$
2. Установить режим измерения постоянного напряжения;
3. Выбрать предел измерения — до 20 В;
4. Приложить щупы к выводам источника питания. Полярность не имеет большого значения, так как значения все равно будут отображены верные, только с противоположным знаком;

Например, для аккумулятора типа 18650, если все сделано верно, измеритель выдаст значения от 0 до 3,7 В. Если получены цифры более 3,5 В, значит, батарея вполне работоспособна. При значениях от 3,0 до 3,5 В — ресурс элемента понижен, но его можно разрядить в устройствах меньшей мощности. Если напряжение ниже 2,9 В — источник питания нужно зарядить. Минимально допустимым для таких аккумуляторов является напряжение 2,4 В, меньшее значение будет способствовать деградации электролита аккумулятора.

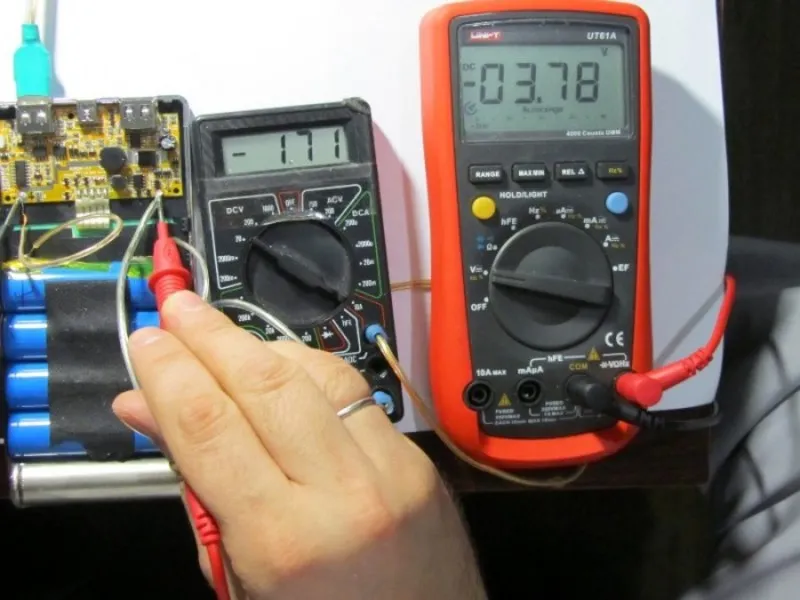

Определение емкости

Емкость элемента питания — это величина, определяющая, сколько времени он сможет работать как энергоноситель для цепи при определенном токе. Выражается она в ампер-часах для мощных аккумуляторов и миллиампер-часах для небольших. Для примера: если на пальчиковом аккумуляторе написано 1000 мА ⋅ ч, то, при выдаваемом токе в 1000 мА он разрядится за час.

Определить, как замерить емкость батарейки мультиметром, можно только при наличии аккумуляторной батареи, так как для измерения нужно будет ее полностью разрядить. Использование гальванического элемента после этого будет невозможно. Для определения емкости аккумулятора методом контрольного разряда нужно:

1. Подобрать сопротивление нагрузки, обеспечивающее ток разряда батареи 100 — 200 мА;
2. Последовательно соединить аккумулятор, нагрузку, мультиметр в режиме измерения постоянного тока. Аккумулятор должен быть полностью заряжен;
3. К выводам батареи параллельно подключить второй мультиметр в режиме измерения постоянного напряжения;
4. Сразу после соединения начать отсчет времени;
5. Установить, за какое время напряжение батареи уменьшится вдвое. Это и будет считаться её полным разрядом;
6. Умножить время разряда на ток во время эксперимента. Если ток менялся, нужно определить средний ток. Полученное значение произведения и будет величиной емкости аккумулятора.

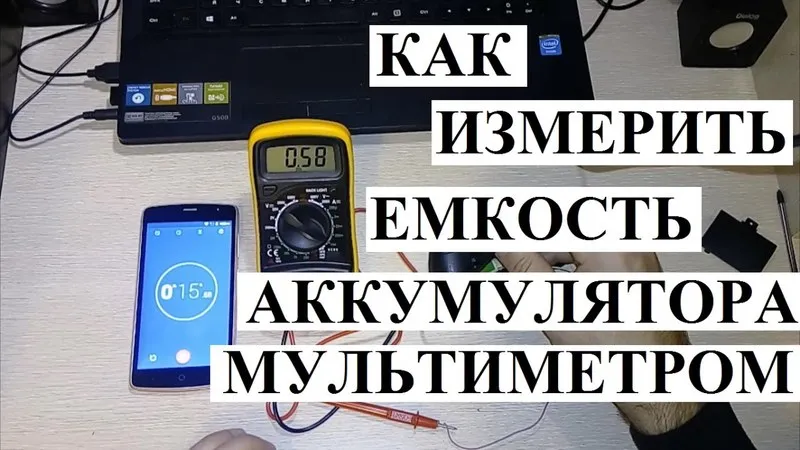

Измерение параметров аккумулятора телефона

Часто бывает, что телефон быстро разряжается. При этом нужно проверить параметры его батареи на предмет уменьшения емкости. Знать о том, как проверить емкость аккумулятора телефона мультиметром, необходимо не только специалистам салонов по ремонту портативной техники, но и обычным пользователям, задумавшимся о замене батареи смартфона.

Для проверки нужно определить напряжение, выдаваемое аккумулятором, и его ёмкость, определяемые методом контрольного разряда. На батарее телефона или в инструкции по эксплуатации эти параметры должны быть указаны. Если полученные при эксперименте значения отличаются более, чем на 20% в меньшую сторону — возможно, стоит заменить аккумулятор.

Зная, как проверить аккумулятор телефона мультиметром, можно оперативно выявить неисправность этого элемента, узнать его состояние, если он уже не новый, и определить примерный срок службы.

Знания о проверке емкости аккумулятора с помощью тестера пригодятся во многих ситуациях: от вопроса замены элементов питания фотоаппарата до теста емкости АКБ автомобиля.
