Проверка батарейки мультиметром — простой способ и инструкция

Область использования пальчиковых элементов настолько обширна, что перечислить все электроприборы, где они применяются, практически невозможно. Также разброс цен может ввести покупателя в заблуждение: даже кажущиеся одинаковыми экземпляры могут сильно различаться в стоимости, иногда до 10 раз.

Рано или поздно, дома скапливается некоторое количество элементов питания, которые жалко выбросить (а вдруг они еще живые?). В тоже время, большинство электроприборов на них уже не работают.
Особенно актуален вопрос утилизации, когда в одном устройстве работают несколько штук (2, 4 или даже 8).

Элементы соединены последовательно, поэтому разряд одного влечет за собой отказ питания всей «системы».

Как проверить заряд батарейки для отбраковки действительно неисправных элементов?

Казалось бы, инструкция проста:

1. Установить режим тестера в положение «измерение постоянного напряжения»;
2. Выбрать предел измерения 20 вольт;
3. Соединить контакты измерительных проводов с проверяемым элементом;
4. Снять показания.

Нормальным считается напряжение не менее 1,35 вольта. Такие батарейки будут работать в любом устройстве. Для нетребовательных потребителей достаточно 1,2 вольта. Если заряд в вольтах ниже – ее необходимо утилизировать.

Важно! Несколько правил утилизации:

• Не храните разряженные батарейки рядом с другими предметами, особенно в корпусе электроприбора. Рано или поздно электролит вытечет, и испортит все, что находится рядом.
• Не выбрасывайте элементы питания в обычные мусорные баки. Это вредные для природы устройства, поэтому утилизируйте их в специально отведенных местах.
• Не пытайтесь разрушить (сплющить, расковырять) корпус батарейки. Внутри находится щелочь или кислота, которой можно обжечь кожу.

Однако такая проверка батареек мультиметром не покажет истинной картины.

Вы увидите значение ЭДС, то есть разность потенциалов без нагрузки. Тестер не в счет, его внутреннее сопротивление настолько мало – что не влияет на ток разряда. Необходимо нагрузить элемент типичным потребителем. Подойдет обычная лампочка от карманного фонарика.

Важно! Не используйте для проверки светодиоды.

• Во-первых – их сопротивление слишком мало для нагрузки;
• Во-вторых – LED элементы надо уметь подключать, иначе вы просто их уничтожите;
• В-третьих – Напряжение, при котором диод будет светиться – составляет более 2,5 вольт. Одной батарейкой не обойтись.

Нагрузочный элемент должен обеспечить ток 100-200 мА. Это нормальная нагрузка в большинстве приборов средней мощности – плейера, светодиодные фонари и пр.

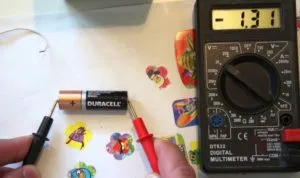

Как правильно проверить батарейку тестером?

Сначала без нагрузки. Если вы увидите напряжение холостого хода (ЭДС) менее 1 вольта – проверять ее под нагрузкой нет смысла.

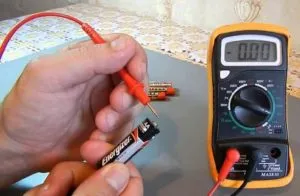

Проверка заряда батарейки с помощью тестера

Таким способом можно отсортировать батарейки, которые точно пойдут в утиль. Остальные необходимо рассортировать по величине остаточного заряда.

Чтобы не задаваться вопросом, как проверить емкость батарейки – надо понимать, что это за величина. Емкость измеряется в ампер-часах (для пальчиковых батареек правильнее использовать единицу измерения mА/ч).

Проверить ее можно методом расчетов. Подать нагрузку 100-150 mA, и засечь время до разряда ниже 1 вольта. Умножаем силу тока нагрузки на время разряда – получаем значение емкости.

Вот только данные о емкости тестированного элемента уже не нужны. Батарейка-то разряжена. Поэтому доверимся величине, указанной производителем на корпусе батарейки. Нас, как потребителей, больше волнует остаток заряда. И какую нагрузку можно дать на б/у элемент питания.

Соединяем контакты батарейки и щупы прибора. Параллельно подключаем нагрузку. Ожидаем 30-40 секунд. Полученный результат показывает остаток напряжения в батарейке. Всё, что ниже 1,1 вольта – не подходит для использования.

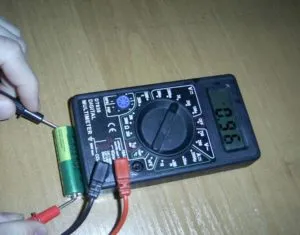

Проверка заряда батарейки мультиметром

Элемент с остатком 1,2 вольта еще послужит в пульте дистанционного управления. 1,35 вольта смогут долгое время питать электронные часы на стене, или цифровой плейер. Если напряжение под нагрузкой еще выше – батарейки полностью исправны.

Как проверить батарейку мультиметром методом измерения силы тока? Это достаточно экстремальный способ, но он дает возможность понять, насколько мощный элемент питания вам достался. Измерения производятся в положении «постоянный ток».

Важно! Установите предел измерений, максимально возможный для вашего тестера.

После чего, кратковременно коснитесь контактов батарейки и постарайтесь запомнить значение тока. Величина от 2А до 4А – батарейка полна сил. Более 1-1,5А – можно поработать в пульте управления.

Важно! Такой способ сокращает жизнь батарейке, им не следует злоупотреблять.

Наглядная демонстрация, как проверить батарейку мультиметром — видео урок.

Как проверить исправность датчика температуры теплого пола?

Для проверки исправности датчика температуры теплого пола можно выполнить следующие шаги:

1. Отключите питание системы теплого пола и извлеките датчик из его места установки.
2. Подключите мультиметр к датчику и проверьте его сопротивление. Обычно сопротивление датчика должно составлять около 10 кОм при комнатной температуре. Если сопротивление датчика находится в диапазоне между 8 и 12 кОм, то он, скорее всего, исправен.
3. Если сопротивление датчика сильно отличается от нормы, то может потребоваться замена датчика.
4. Если сопротивление датчика находится в норме, то можно проверить целостность кабеля, подключенного к датчику. Для этого необходимо проверить сопротивление кабеля с помощью мультиметра. Если кабель неисправен, то его нужно заменить.
5. Если датчик и кабель исправны, то проблема может быть в термостате или в системе управления теплым полом. Термостат следует проверить на наличие сигналов, приходящих на выходы управления. Если выходы термостата исправны, то неисправность может быть связана с контроллером системы теплого пола или с неправильными настройками параметров.

Если после выполнения этих шагов не удается установить причину неисправности датчика температуры теплого пола, то рекомендуется обратиться за помощью к специалисту.
